Ленточная горизонтальная пила по дереву своими руками: Ленточная пила своими руками – детальный отчет

alexxlab | 27.03.2023 | 0 | Разное

Содержание

чертежи и советы по изготовлению

Для хорошего хозяина наличие всей необходимой техники – это счастье. Особенно важно иметь различные приспособления тем людям, которые живут в собственном доме. Например, самодельная ленточная пила существенно облегчит работу с деревянными изделиями. При этом, как уже понятно, аппарат можно соорудить самому из подручных материалов.

Сферы применения и конструкция агрегата

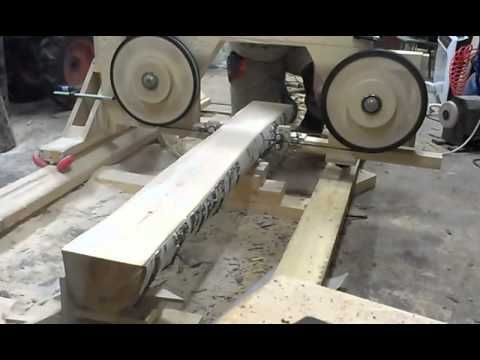

В принципе, устройство используется на лесопилках в промышленных или домашних условиях. Оно обладает определенными преимуществами и недостатками, однако применяется очень широко.

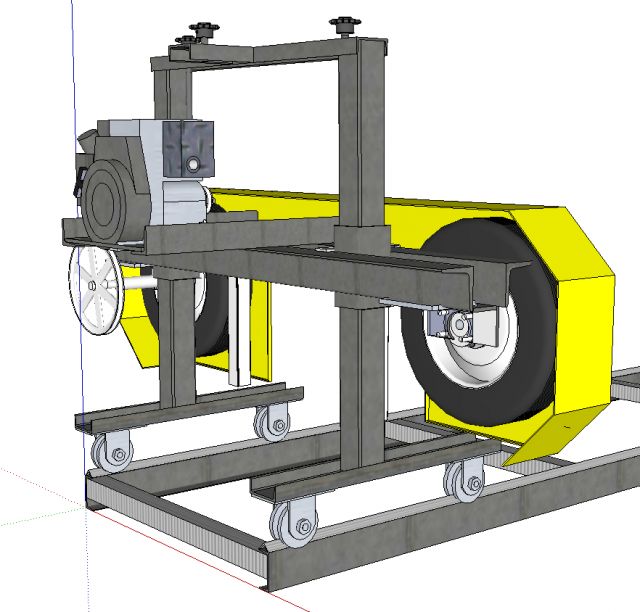

Устройство данного агрегата достаточно простое. На устойчивой раме крепится электродвигатель и шкивы. К ним присоединяется режущее полотно. Благодаря двигателю обеспечивается работа аппарата. В зависимости от типа полотна вы имеете возможность резать не только дерево, но и металлы, сплавы, полипропилен.

Преимущества и недостатки аппарата

Ленточная пила своими руками делается достаточно быстро. Естественно, при этом нужно соблюдать все требования чертежа и быть точным. Однако сначала следует определиться с тем, стоит ли ее делать. Для этого необходимо обязательно рассмотреть все плюсы и минусы агрегата. Итак, среди преимуществ можно выделить такие:

– Высокий уровень производительности.

– Низкая отдача тепла.

– Отличная точность работы, а также высокая скорость.

– Возможность изготавливать заготовки по индивидуальным параметрам. При этом вы можете резать не только по прямой, но и криволинейные изгибы.

– Для изготовления и использования инструмента вам не понадобится большое количество денежных средств.

– Ленточная пила, своими руками которую сделать не так уж и сложно, оставляет пропил небольшой ширины. Благодаря этому вы получаете минимум отходов. Это является очень важным для производства различных изделий из дерева.

Естественно, ленточная пила, своими руками которую можно сделать за несколько дней, не лишена недостатков. Например, таким устройством вы можете сделать только продольные распилы, так как его конструкция не позволит совершить что-то другое. В процессе работы станок может издавать сильный шум и вибрацию. Кроме того, аппарат имеет большие размеры. Если вы решили самостоятельно изготовить такой станок, то вам придется применять специальное оборудование.

Если вас не пугают недостатки, то такой аппарат может принести очень много пользы владельцу.

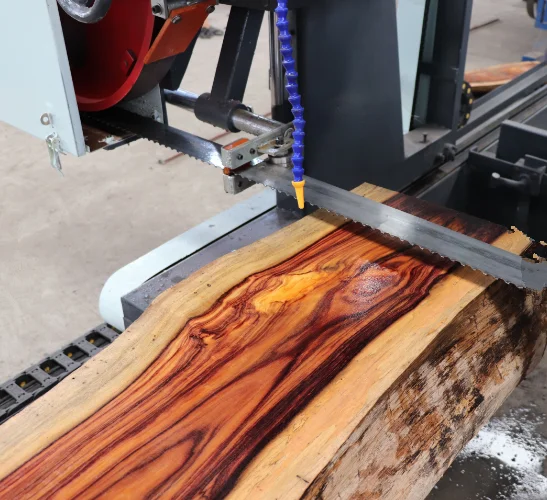

Какое полотно следует выбрать?

Ленточная пила своими руками может производиться из тех материалов, которые можно найти дома. Однако полотно придется покупать. Перед этим стоит определиться, какое именно оно должно быть. Для этого нужно знать, что вы собираетесь резать. Итак, существуют такие полотна:

1. Биметаллические. Они применяются для резки достаточно прочных сплавов, нержавейки. При этом вы можете быть уверены в том, что лента не лопнет.

2. Алмазные. Они используются, если необходимо обработать мрамор, гранит, кварц и другие самые твердые материалы.

3. Твердосплавные. Они могут быть применены для резки таких сплавов, которые достаточно сложны в работе.

4. Из инструментальной стали. Такие полотна чаще всего используются в домашних условиях или небольших мастерских. Они больше всего подходят для работы с простыми материалами.

Разновидности станков

Перед тем как начать изготовление ленточных пил, следует разобраться в их типах. Существует такая классификация аппаратов:

– Беззубые. Они обладают высокой производительностью и могут работать с металлом. Особенностью таких устройств является то, что они все-таки имеют небольшие зубцы. Работают они за счет трения и дополнительного нагрева.

– Зубчатые. Они могут использоваться для распила дерева или пластика. Особенностью полотен в таких устройствах является то, что они замкнутые.

– Электроисковые. Чаще всего они устанавливаются на крупных производствах, где нужно обрабатывать большое количество материала.

Какие материалы нужны для изготовления?

Нужно отметить, что не всю конструкцию можно соорудить из подручных средств. Поэтому перед тем как сделать ленточную пилу, следует собрать нужные детали:

1. Деревянные щиты, ДСП, МДФ или фанера. Из этих материалов изготавливается рама и тумба для пилы, а также шкивы.

2. Листовая сталь для производства режущего полотна или уже готовая деталь, которую можно приобрести в магазине.

3. Швеллер и стальной прут. Данные детали применяются для изготовления опорной рамы и оси, на которой будут устанавливаться шкивы.

4. Листовая резина. Она применяется для защиты древесины.

5. Прочный ремень, который будет обеспечивать вращение колес на станке.

6. Полиуретановый клей для соединения некоторых частей.

7. Крепежные элементы: саморезы, кронштейны, болты, шайбы и резиновые прокладки.

8. Втулки.

9. Электрический двигатель. Не следует покупать очень дорогую модель. Просто определитесь с тем, какую мощность должен иметь станок.

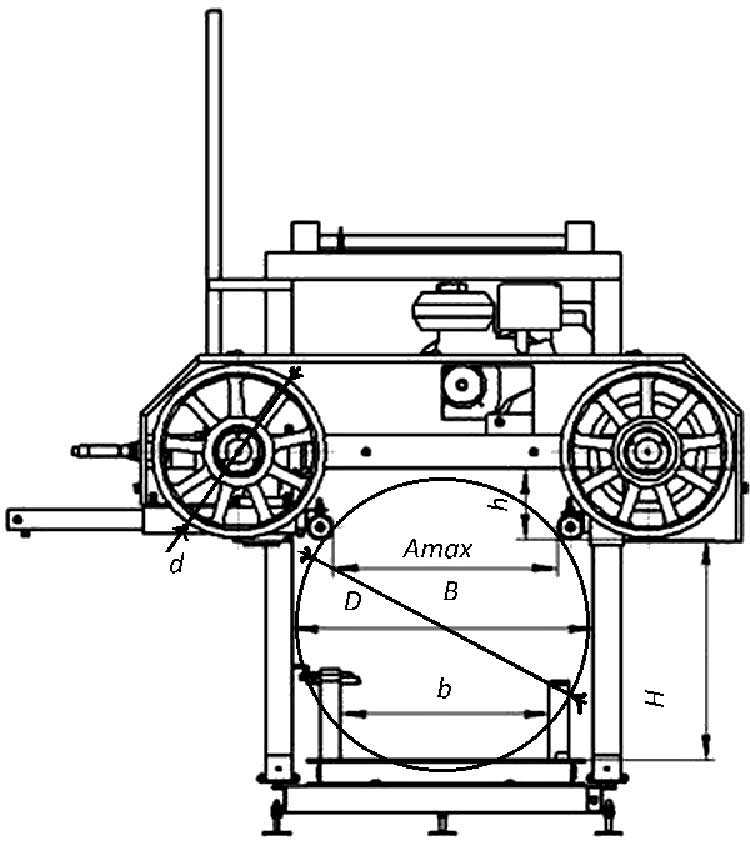

Таким образом, может быть сооружена ленточная пила своими руками. Чертежи этой конструкции следует делать, максимально точно рассчитывая каждый шаг. Естественно все схемы вы можете найти уже в готовом виде.

Необходимый инструмент

Для того чтобы начать изготовление ленточной пилы своими руками, необходимо подготовиться. Вам нужны такие инструменты:

– Сварочный аппарат.

– Резальный и точильный станок.

– Шуруповерт.

– Болгарка.

– Отвертки.

– Молоток.

Естественно, могут понадобиться и другие инструменты. Например, фрезерный станок.

Инструкция по изготовлению и сборке аппарата

Теперь следует приступить к производству представленного агрегата. Для этого придется осуществить несколько этапов:

1. Если вы решили изготовить такой агрегат, как ленточная пила, своими руками, чертежи у вас уже должны быть. Именно они – залог успеха. Начать стоит с сооружения стола и тумбы, на котором будет фиксироваться механизм. Для этого вам понадобится мебельный щит или дерево.

2. Далее изготавливаются шкивы из фанеры, которые впоследствии оклеиваются листовой резиной. Деревянные элементы необходимо отшлифовать и покрыть эпоксидной смолой.

3. Теперь можно сделать раму для сборки всего устройства. Она может иметь С-образную форму, которая обеспечивает хорошее удержание ленты. Опорная рама изготавливается из швеллера, на который надевается стальная ось.

4. Теперь разберемся со шкивами. Они должны быть надеты на ось при помощи втулок, причем на разных ее концах. Естественно, оба шкива необходимо сбалансировать.

5. Для того чтобы лента не вибрировала, необходимо применить демпфер.

6. Все движимые детали следует подсоединить к электродвигателю.

7. Также вы можете соорудить направляющий механизм, при помощи которого будет подаваться обрабатываемый материал. Для этого используются металлические уголки.

Особенности настройки аппарата

Ленточная пила по дереву самодельная должна быть тщательно подготовлена к работе. Для этого ее следует испытать и настроить. Режущая лента должна находиться строго под прямым углом. Любой незначительный перекос может остановить работу машины и стать опасным для жизни.

Учтите, что лента для резания должна быть максимально натянута. Для настройки используйте ведомый шкив. Именно при его помощи вы сможете нормально отрегулировать ваш станок. Также следует отметить, что применяемая при изготовлении сварка ленточных пил (своими руками осуществить ее достаточно просто) обеспечит хорошую прочность и устойчивость машины.

Заточка пилы

Естественно, любая техника нуждается в периодическом ремонте и осмотре. Например, заточка ленточных пил своими руками производится достаточно просто. Главное, знать ее технологию. Для работы используется специальный станок. Вся работа состоит из нескольких этапов:

1. Первоначальная заточка (устраняет появившиеся трещины, восстанавливает симметрию и профиль зубьев).

2. Очистка полотна от опилок и пыли.

3. Разводка (для восстановления заднего и переднего углов).

4. Финальная заточка. Она устраняет все искажения и придает остроту зубцам.

Если у вас нет опыта заточки пил, то все действия следует делать максимально осторожно. От этой процедуры зависит качество работы устройства. Если же вы не уверены в своих силах, то пригласите опытного специалиста.

Какие проблемы могут возникнуть во время изготовления аппарата?

Прежде всего, для выполнения некоторых работ вам понадобится сложное оборудование. Например, не каждый мастер умеет пользоваться сварочным аппаратом. Не у всех есть фрезерные станки. Учтите, что вся конструкция обязательно должна быть устойчивой. При этом следует не забывать о массе того материала, который будет обрабатываться.

Не всем удается разобраться с чертежом. Учтите, что недостатком такого аппарата является достаточно широкий пропил. В общем, если вы хотите соорудить такой агрегат самостоятельно, запаситесь необходимым инструментом, материалом и терпением.

Особенности применения пилы

Даже после того как вы сможете сделать представленную конструкцию, следует научиться правильно пользоваться ей. Например, старайтесь соблюдать все необходимые правила безопасности. Учтите, что в некоторых случаях полотно может лопнуть, поэтому если вы не уверены в прочности его крепления, то не находитесь слишком близко к станку.

Соблюдайте и такие правила эксплуатации аппарата:

– Чем больше заготовка, которую надо обработать, тем крупнее зубья должны быть у пилы.

– Лучше применять универсальные режущие ленты. В этом случае вам не придется менять полотно каждый раз, когда вам нужно будет обработать какой-либо другой материал.

– Перед изготовлением аппарата нужно обязательно выбрать то место, где он будет стоять. При этом учитывается размер помещения, наличие электрической проводки. Естественно, это место должно хорошо вентилироваться.

– Перед работой старайтесь максимально натянуть режущую ленту. В противном случае станок не только не будет выполнять свои функции, но и станет опасным для здоровья.

– Агрегат не должен работать более двух часов подряд. После этого лента снимается и оставляется в покое не менее чем на сутки.

– После длительной работы станок надо смазывать. Подберите для своей машины подходящее вещество.

– Обязателен правильный развод зубьев.

Вот и все особенности изготовления и использования ленточной пилы. Учтите, что это устройство требует соответствующего ухода. Если вы видите, что оно работает неправильно, то лучше повременить с началом его эксплуатации. Будьте внимательны и осторожны.

Пила ленточная по дереву и металлу своими руками :: SYL.ru

Если у вас есть какое-либо хобби, обычно требуются специальные инструменты. Увлечения бывают разные, соответственно, количество техники тоже поражает воображение. Она может быть очень сложной или же простой как советский пятак. К первым, к примеру, относится ленточная пила по дереву или по металлу. Используют её, конечно, не только для удовлетворения своих творческих потребностей, но и для более серьезной работы. Например, для ремонта.

Что это за инструмент?

Пила ленточная – это инструмент для нарезания, оснащенный множеством резцов.

Собственно, так называется только режущая поверхность, а сам инструмент зовут станком. И именно её можно назвать рабочей техникой. Сама же пила ленточная представляет собой ленту из металла, предпочтительно из стали, которая свернута в кольцо. С одной стороны нарезаны зубья, которые и позволяют работать ей как режущему инструменту.

Ленту эту надо установить на пару вращающихся шкивов станка – для создания движения используется электромотор с подключением от сети. Таким образом можно создавать как прямые, так и криволинейные пропилы.

Зачем делать её самому?

Предпочтительнее, конечно, приобрести инструмент в специальном магазине, который торгует именно такой техникой. Правда, здесь присутствуют два «но»:

  • Цена, которая может показаться слишком высокой для обычного человека.
  • Функциональность – дело здесь в том, что пила ленточная далеко не всегда входит в список обязательных инструментов для мастерской. Большинство операций можно сделать и без её помощи, а значит, и причин приобретать слишком дорогой агрегат смысла нет.

Вторая причина в основном следует из первой – если бы цена не была слишком высокой, то большинство приобрело бы такой инструмент. Это логично, ведь на нем очень удобно работать.

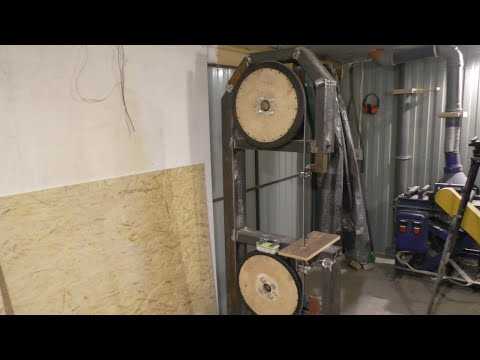

Конструкция

За основу приведенного здесь проекта взята разработка Матиаса Вандела – канадского изобретателя, который собрал свою пилу в основном из дерева. Можно подумать, что для такого инструмента лучше использовать металл, но все не совсем так.

Ленточная пила-станок такой сборки демонстрирует неплохие показатели, вполне сравнимые с покупными моделями. К тому же легкозаменяемый материал позволяет мгновенно проводить текущий ремонт. Забота же о заменяемых деталях отойдет на второй план.

Также важно помнить о том, что многое будет зависеть от выбранного двигателя (лучше использовать уже готовый), пилы для ленточных станков и заготовок.

Рама для пилы

Является основным несущим элементом всей конструкции. Использовать нужно крепкое дерево – ни в коем случае не ДСП, не МДФ, фанеру или мебельный щит. Прекрасно для такой цели подойдет сосновая дюймовка.

Форма рамы – С-образная. Сверху надо сделать основу для направляющих механизма натяжения с верхним колесом. С противоположной стороны закрепляются две опоры, которые в будущем соединятся с основой. Сама конструкция здесь многослойная – порядка шести слоев для прочности. Но это еще не считая дополнительных накладок.

Поэтапное склеивание чревато перекосом и неточностями. Потому вам нужно строго контролировать перпендикулярность элементов. Также можно делать раму без опорных ног, но обязательно оставить для них пазы нужного размера.

Блок двигателя верхнего колеса

Это второй шаг к тому, чтобы в ваших руках оказалась ленточная пила по дереву и металлу. Блок представляет собой подвижный элемент конструкции, который обеспечивает натяжение ленты.

Установка происходит на уже подготовленную раму – рога буквы “С”, которые остались пустыми. Вам нужно закрепить профиль (предпочтительно из твердых пород дерева). Он представляет собой деревянную прямоугольную рамку, внутри которой установлен подвижный держатель вала верхнего колеса.

Угловые соединения рамки можно укреплять вставками. В такой работе надежность находится на первом месте.

Дальше вам нужно пропилить в углах рамки угловые пазы под вставки.

Сам блок должен свободно перемещаться. В верхней же части сделайте отверстие для длинного болта – таким образом пила ленточная по металлу сможет регулировать натяжение.

В держателе вала должен быть установлена регулировка наклона – обычно для этой цели служит винт. Сам же держатель закрепляется на своем месте двумя саморезами. Чтобы достичь нужной в будущем подвижности, нужно оставить достаточный люфт.

Под винт устанавливается подкладка из металла, а сам вал после настройки будет зафиксирован с помощью очередного самореза.

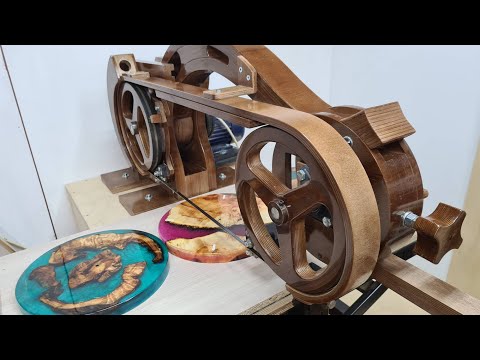

Колеса пилы

Здесь вполне уместно использовать те материалы, которые были забракованы раньше. Например, МДФ или ДСП. Конструкция, на основании которой собирается пила ленточная, предусматривает размер колес диаметром сорок сантиметров. Толщина же может быть разной, но порядка двух-трех сантиметров.

Конструкция здесь также клееная, из нескольких слоев.

Ответственный же момент, как можно догадаться, – центральная часть.

Изготовить колеса можно на фрезерной машинке. Для удобства сразу просверливайте в центре отверстие, чтобы совмещать круги, а также постарайтесь оставить около сантиметра для чистовой обработки уже после сборки.

Валы вам нужны под готовые подшипники, с ограничителем и внутренней резьбой на противоположных сторонах. Фланцы можно сделать из той же фанеры. Состоят они из двух деталей – первая держит подшипник, а вторая обеспечивает зазор между ним и самим колесом.

Диаметр просверленного отверстия не должен строго соответствовать продетому валу – лучше чтобы первое было немного больше последнего.

Вам понадобится два колеса, поскольку пила ленточная по металлу или дереву предусматривает такую конструкцию. Они одинаковы по своим размерам и изготавливаются одновременно.

Также чтобы лента пилы не соскальзывала, можно придать круглым изначально колесам слегка бочкообразную форму – это поможет избежать многих проблем. Угол же скоса с каждой стороны надо сделать в пять градусов.

На одном из колес устанавливаете штатный приводной шкив, подогнанный под используемый ремень.

Последняя часть работ – балансировка. Для этого используются небольшие подшипники как опора для ленты. Временная ось крепится горизонтально, подшипники, указанные раньше, устанавливаются, и запускается легкое вращение.

Для улучшения работы можно сделать несколько углублений в нижней части тыльной стороны колеса – это помогает избежать вращения в любом положении.

Крепление колес

Верхнее устанавливается первым. На вал надеваются шайбы. Само же колесо надо закрепить с помощью болта плюс толстой шайбы. Вкручивается это все в торец вала. С помощью регулирующих винтов устанавливаете его параллельно раме.

Блок нижнего колеса закрепляется струбцинами, после чего оно навешивается на раму. Далее выставляете колеса так, чтобы они представляли собой одну плоскость, одновременно параллельную вертикальной стойке. После не забудьте зафиксировать нижний вал.

Настройка направляющих пильного полотна

Здесь требуется некоторый навык – один из концов ленты (который гладкий) уприте в наружное кольцо подшипника.

С боков она должна удерживаться. Можно использовать фторопластовые «сухари», но лучше подойдет дерево – последнее медленнее изнашивается.

Защитный кожух – просто раскроенная труба, надежно закрепленная саморезами или винтами.

Шина должна быть установлена с предельной точностью – для ленточной пилы любой перекос станет ощутимым. Крепление шины в раме производится с помощью паза. Разметить все можно на широком полотне.

Если же с пазом вы ошибетесь, то просто расширьте его и сделайте уголок из металла и прокладку из кусочков бумаги, наклеенных на него. Таким образом, лента должна встать ровно. Уголок, естественно, нужно тщательно закрепить.

Фиксатор же оснащается двумя отверстиями. Первое используется для того, чтобы максимально надежно прижимать шину, а второе – только при работе с очень толстыми заготовками. Оно позволяет поднять первую деталь.

Вместо заключения

Очень важную процедуру представляет собой заточка ленточных пил.

Причем зубцы должны быть гладкими, в противном случае устройство быстро затупится. Использовать можно обычный точильный круг. В зависимости от материала пилы – корундовый, эльборовый или алмазный. Также нужно доводить работу до конца мелкозернистым оселком.

Главное в таком процессе – подойти к делу с умом и терпением. Ленточная пила, своими руками создаваемая, – трудоемкий и долгосрочный проект. Ошибки здесь недопустимы. Но если все делать по инструкции и сверяться с советами специалистов, то вскоре в вашей мастерской появится новый инструмент.

Итак, мы выяснили, как делается ленточная пила своими руками.
