Ленточная пила своими руками. Чертежи. Видео.

Сделать самостоятельно пилу – кропотливое и сложное, но вполне выполнимое задание. Проще всего самодельная ленточная пила собирается на деревянном каркасе – не приходится ничего варить, а столярный инструмент есть практически у каждого.

Сборка каркаса

Для каркаса лучше выбирать крепкую и твердую древесину, иначе конструкция получится ненадежной и будет вибрировать. Некоторые элементы, например рабочий стол, можно делать из фанеры, а ребра для жесткости окантовываются рейками. Самый дешевый вариант – разобрать старую мебель, пустив фанеру на шкивы и стол. Для несущей штанги подойдет кленовая балка.

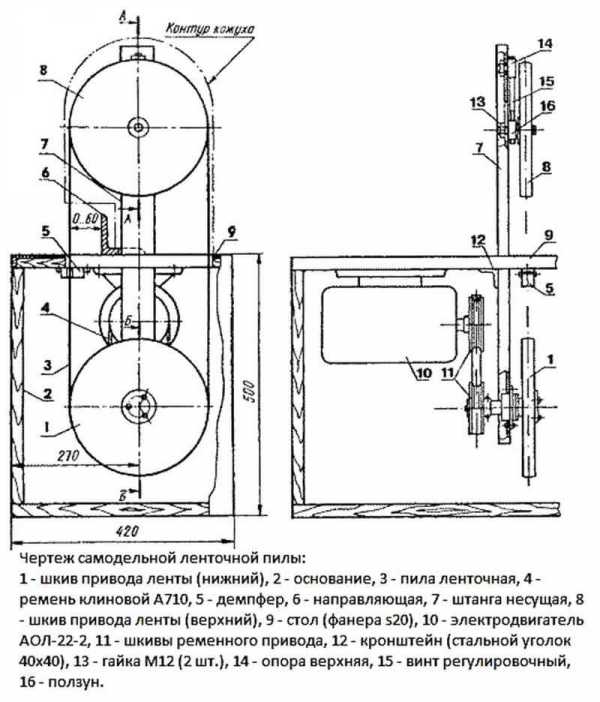

Прежде всего, нужно определиться с чертежами, по которым в дальнейшем и будет собираться каркас. Так, от высоты рабочего помещения будет зависеть размер самой ленточной пилы. Необходимо заранее продумать удобную высоту стола, длину штанги и диаметр шкивов. Чертежи могут быть как условными, отражающими только общие размеры, так и детальными, как на фото.

Монтаж штанги и опор для шкивов

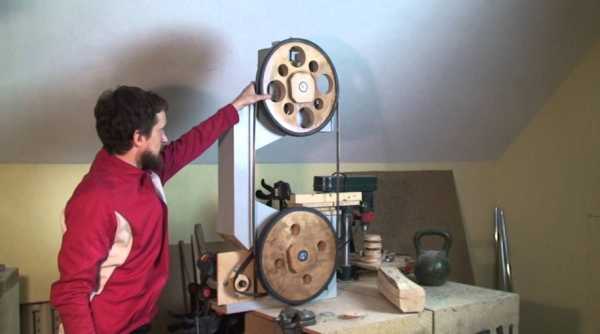

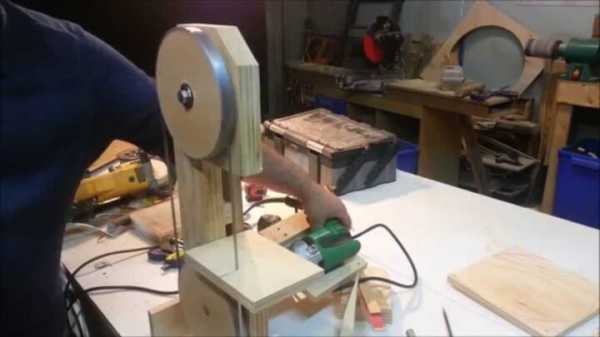

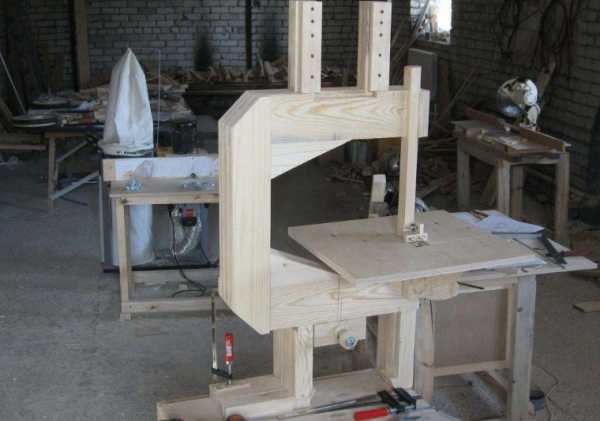

Самая простая ленточная пила своими руками – на деревянном С-образном каркасе, где опорная штанга сделана из бруса толщиной не менее 8х8 см, к которому с одной (условно задней) части крепятся две опоры.

На них и будут держаться шкивы. Такие опоры лучше делать из крепкого материала, допускается многослойная фанера с прочной сердцевиной.

Расстояние между опорами нужно подбирать так, чтобы туда поместились нужные для распиливания бревна. В любом случае рекомендуется делать расстояние «с запасом», чтобы в дальнейшем не было проблем.

Сборка рабочего стола

Высота стола должна быть комфортной для работы на нем, и вмещать при этом нижний шкив и шкив привода, двигатель и большое количество стружки. Сама форма может быть любой, зачастую же её делают в виде закрытой тумбы, служащей как контейнер для опилок.

Желательно предусмотреть простой способ открывания стола и поддон для отходов – так чистить пилу будет гораздо удобнее.

Столешницу можно установить непосредственно на нижнюю опору. Если же высоты нижней опоры недостаточно, делают простую подставку под всю конструкцию, поднимая её на нужную высоту.

Вырезание шкивов и крепление их на опоры

Диаметр шкивов привода ленты можно выбрать произвольный, но чем больше шкив – тем дольше и лучше работает пила. При этом нужно правильно подбирать полотна, идеальное соотношение – 1/1000 полотна к диаметру шкива. Таким образом, для сорокасантиметровых шкивов лента должна быть 4 мм. Но при правильной эксплуатации даже на узких шкивах можно спокойно работать с 6 мм полотнами.

Диаметр шкива ременного привода нужно подбирать в зависимости от диаметра основных шкивов, длины ленты и оборотов двигателя.

1. Рассчитывается длина окружности шкива пилы: Д= 3,14*диаметр шкива.
2. В среднем, скорость движения полотна должна быть 30 м/сек.
3. Определяется количество оборотов: О = 30/Д;
4. Вычисляется соотношение (С) оборотов мотора (ОМ) к оборотам шкива ременного привода: С = ОМ/О;
5. Диаметр шкива привода = Д/С.

Кромку шкивов полотна делают выпуклой, с углом в 5-10 градусов – благодаря этому пильная лента самоцентрируется и не спадает.

А вот на шкиве ременного привода лучше сделать неглубокую канавку, в которой и будет находиться ремень. Обтянуть шкивы можно обычными камерами от велосипеда или тачки.

Диаметр выбирается на один-два размера меньше шкива. Такая резиновая обтяжка предотвращает соскальзывание полотна.

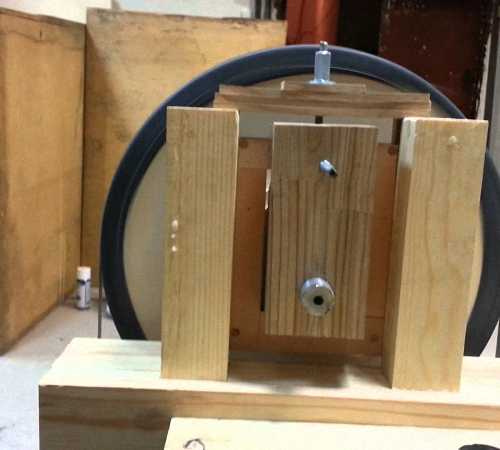

Верхний шкив крепится на подвижном блоке, который должен передвигаться горизонтально, обеспечивая натяжение ленты.

Для этого предусматривается специальный подъемный механизм. Самый простой вариант – брус, расположенный под блоком и присоединенный к рычагу очень тугой пружиной. Нажимая на рычаг, брус поднимает блок со шкивом, обеспечивая требуемое натяжение.

Нужно предусмотреть способ закрепления рычага в заданном положении, например, несколькими болтами, расположенными на разных уровнях. Пружина обеспечит необходимое давление и при этом будет гасить напряжение, не давая ленте порваться.

Нижний блок состоит из закрепленных на оси двух шкивов – ведомого и ведущего.

Важно правильно сбалансировать верхний и нижний шкивы в одной плоскости, минимизировав «восьмерки» при движении колес.

Для крепления верхнего шкива удобно использовать самоцентрирующиеся подшипники, что позволит быстро снимать и надевать колеса.

Но их нужно крепить к шкивам максимально плотно, иначе подшипники очень быстро разболтаются. После закрепления колес на раме следует провести пробный запуск пилы, соблюдая максимум осторожности.

Монтаж направляющих полотна

Чтобы ленточная пила по дереву делала ровный распил и полотно не «продавливалось» распиливаемым деревом, вдоль тупого конца пилы на узком брусе монтируют направляющие.

Самый простой вариант – прикрутить к брусу три роликовых подшипника. На один опирается плоская сторона полотна, два других плотно держат ленту по бокам.

Обязательно нужно идеально выровнять направляющие в точке крепления на опоре, иначе даже микроскопическое отклонение по вертикали может вылиться в 3 мм на противоположном конце. Лучше всего отмечать положение балки при максимально натянутом полотне и уже смонтированных направляющих. Это гарантирует точное их положение относительно пильной ленты.

Вместо двух подшипников по бокам можно сделать деревянные ограничители. Также не лишним будет монтаж дополнительных направляющих под столешницей, а не только сверху.

Следует учитывать, что направляющие должны находиться как можно ближе к заготовке, в идеале – на расстоянии 3-4 см от бревна. Поэтому, если планируется распиливание разных по толщине заготовок, имеет смысл сделать регулировку высоты направляющих.

Завершающая отделка

Пила из дерева готова к эксплуатации уже после сборки, но лучше сделать кожух, закрывающий верхний шкив.

Это не столько преследует эстетические цели, сколько служит безопасности – даже при соскальзывании ленты со шкива, она задержится в кожухе.

Не лишним будет сделать и контейнер для стружки, который легко доставать и опустошать.

Ременной привод лучше вынести из-под стола, чтобы на него не попадали опилки. Для защиты двигателя рекомендуется также организовать кожух, предотвращающий проникновение пыли и других частиц.

Финальная обработка дерева лаком или краской не только продлит срок службы, но и защитит руки от неприятных скалок и щепок из необработанной древесины. Предварительно все поверхности нужно зашкурить и обработать антисептиками, предотвращающими гниение.

На видео представлен обзор самодельной деревянной пилы и рассказываются преимущества такого решения:

Вам понравится

svoimirukami.lesstroy.net

Ленточная пила своими руками в домашних условияж

Занимаясь разработкой самодельной ленточной пилы, важно понимать, как она устроена и для каких целей будет применяться. В случае ведения частного бизнеса, можно создать ленточную пилу своими руками, способную работать не только с деревом, но и с другими материалами, включая:

  1. Камень.
  2. Металл.
  3. Синтетику.

Из-за высокой плотности, обрабатывать такие материалы нужно специальными станками, изготовленными из усиленной стали. Стандартный металл не способен нормально резать камень или металлические заготовки. Также ему не под силу твердые породы дерева.

Сборка каркаса

Собирая каркас ленточной пилы, лучше отдавать предпочтение твердым и крепким породам дерева. В противном случае конечная конструкция не будет обладать требуемой жесткостью и начнет создавать вибрации. Отдельные элементы, включая рабочий стол, изготовляются из прочной фанеры, а ребра жесткости дополнительно усиливаются рейками. Наиболее доступный вариант — демонтировать старую мебель.

Первым делом в домашних условиях нужно составить чертежи, на основе которых будет выполняться сборка каркаса. Они создаются с учетом высоты рабочего помещения и физиологических особенностей человека, который будет работать за пилой.

Монтаж штанги и опор для шкивов

Самые примитивные ленточные пилы созданные своими руками с каркасом из фанеры или бревен, обладают опорной штангой толщиной 8х8 см. К ней прикрепляются 2 прочные опоры, которые будут удерживать шкивы. Желательно для ленточных пил создавать опоры из крепких материалов, включая многослойную фанеру с жесткой сердцевиной.

Дистанция между ними подбирается таким методом, чтобы там можно было разместить обрабатываемое бревно. Специалисты рекомендуют делать небольшой зазор, чтобы предотвратить возможные проблемы в будущем.

Сборка рабочего стола

Создавая ленточный станок для развода древесины своими руками, нужно обращать внимание на его размеры. Комфортная высота ленточной пилы выбирается в зависимости от особенностей постройки и человека. Главное, чтобы нижний и приводной шкив, силовой агрегат и большое количество стружки нормально помещались в свободном пространстве. Саму форму выбирают любую, но большинство пользователей останавливается на варианте закрытой тумбы, которая становится естественным контейнером для опилок.

На этапе монтажа рабочего стола для ленточной пилы своими руками необходимо предусмотреть удобный способ открытия и размещение поддона — это позволит удобно чистить пилу.

Столешницу устанавливают на нижней опоре. Если ее высота небольшая, понадобится создать подставку под всю конструкцию.

Вырезание шкивов и крепление их на опоры

Механизм натяжения ленточной пилы и шкивы сваривают с применением специального оборудования. Диаметр последних бывает произвольным, но чем он больше — тем дольше пила сможет прослужить без поломок. Однако важно следить за размерами полотен, выбирая соотношение 1/1000 по отношению к диаметрам шкива. Деталь длиной 40 см должна обладать диаметром в 4 мм. Но если соблюдать правила использования, можно будет применять даже узкий шкив для полотен в 6 мм.

При составлении параметров диаметра необходимо учитывать такие принципы:

  • Для начала нужно рассчитать длину окружности шкива, используя следующий алгоритм: Д=3,14* диаметр шкива.
  • Средняя скорость движения режущего диска не должна превышать 30 м/с.
  • На следующем этапе необходимо определить число оборотов — оно составляет 0=30 м/с.
  • Дальше понадобится вычислить соотношение оборотов мотора по отношению к вращениям шкива привода.
  • Развод зубьев выбирается индивидуально в зависимости от назначения и сферы применения пилы.

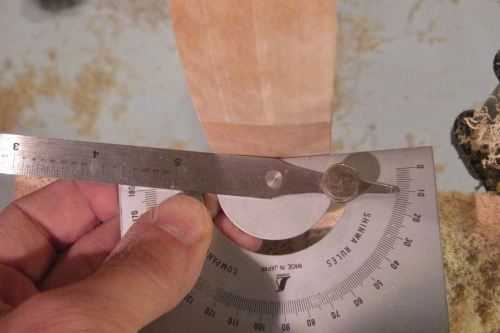

Чтобы ленточная пила самостоятельно размещалась в центре и не спадала, кромку делают выпуклой, придерживаясь угла в 5-10°.

На шкиве привода с ремнем рекомендуется оставлять небольшую канавку, где будет находиться ремень. Сам шкив обтягивается резиной с велосипеда или автомобильных колес.

Выбранный диаметр должен на 1-2 размера быть меньше диаметра шкива, что исключит вероятность соскальзывания полотна. Верхний элемент фиксируется на подвижном блоке и перемещается в горизонтальной позиции, гарантируя нормальную степень натяжения режущей кромки. Для этого используется механизм натяжения ленточной пилы, в качестве которого может применяться брус под блоком, к которому присоединена пружина. Когда специалист нажимает на рычаг, конструкция автоматически поднимает блок со шкивом, натягивая пилу.

Еще на этом этапе сборки своими руками необходимо позаботиться о способе фиксации рычага в выбранном положении. Подобную задачу лучше решить с помощью болтов, которые находятся на разных уровнях. Посредством пружины будет обеспечиваться оптимальная степень давления, поглощающая напряжение.

В нижнем блоке закреплено 2 шкива: ведомый и ведущий. Главное — убедиться, что они достаточно сбалансированы, а вероятность появления «восьмерок» во время вращения исключена.

Чтобы закрепить верхний шкив своими руками, лучше задействовать самоцентрирующийся подшипник. Он обеспечивает возможность быстрого снятия и повторного монтажа колес. При этом сами колеса должны фиксироваться с максимальной прочностью, в противном случае подшипники начнут расшатываться.

Монтаж направляющих полотна

На следующем этапе необходимо закрепить направляющие ленточной пилы под углом 90 градусов. Это предотвратит получение неровных и неправильных заготовок с кривыми концами или дефектами.

Наиболее простым решением является прикручивание к брусу 3 подшипников: 1 фиксирует плоскую сторону, а остальные предназначены для крепления ленты по бокам.

Важным этапом монтажной работы ленточной пилы своими руками является выравнивание направляющих по отношению точки фиксации опоры. В противном случае даже маленькие отклонения приведут к большим дефектам и деформациям.

В качестве альтернативы для 2 подшипников можно использовать ограничители из дерева. Еще следует закрепить ряд направляющих под столом. Важно крепить их таким образом, чтобы они размещались поближе к заготовке, а еще лучше — на дистанции 3-4 см от бревна.

При желании работать с разными по толщине материалами рекомендуется предусмотреть возможность регулировки высоты направляющих.

Завершающая отделка, проверка и настройка

Пилу из дерева можно эксплуатировать сразу после сборки, однако специалисты рекомендуют предварительно оснастить ее кожухом, который закроет верхний шкив.

Подобные манипуляции не просто придадут конструкции эстетическую привлекательность, но и повысят степень безопасности: даже при соскальзывании ленты со шкива она остановится в кожухе. В качестве дополнительного аксессуара следует предусмотреть контейнер под стружку, к которому можно будет легко получить доступ.

Привод ремня рекомендуется вывести из-под рабочего стола, защитив его от опилок. Силовой агрегат защищается кожухом, изолированным от пыли и прочего мусора.

Финальный этап обработки древесины лаком или краской положительно сказывается на сроке службы инструмента, а еще предотвращает получение травм при контакте со сколками и щепками необработанного материала. Перед эксплуатацией все поверхности дополнительно зашкуриваются и пропитываются антисептиками — они препятствуют гниению и развитию плесени.

opilah.com

чертежи и описание всех элементов

Владельцам загородных участков и дачникам, которые любят заниматься мастерением и ручной работой, часто приходится иметь дело с древесиной. Она всегда считалась одним из самых популярных материалов для работы своими руками. Даже сегодня, когда производители вокруг предлагают разные композитные, синтетические материалы, дерево остается актуальным.

Если намечается большая стройка, то ленточная пила «развяжет» руки при работе с деревом и пиломатериалом.

Чтобы обрабатывать пиломатериалы, приходится использовать особые инструменты. Для некоторых построек и заготовок достаточно простых инструментальных наборов, которые можно купить в любом строительном магазине. Но некоторым мастерам приходится собственноручно конструировать разные полезные приспособления, например, ленточную пилу. Даже если поначалу кажется, что это сложно, на самом деле все не так. Сделать ее достаточно просто даже в кустарных условиях.

Каркас

Для того, чтобы сделать ленточную пилу собственноручно, сначала придется освоить схему постройки каркаса. Для его конструирования стоит выбрать достаточно твердую древесину.

Основные составляющие каркаса:

  • столешница;
  • несущая штанга;
  • шкивы;
  • полотно пилы.

Чтобы сделать самодельный каркас устойчивее и прочнее, нужно сначала подготовить чертеж, по которому будет производиться вся конструкция. Чертежи лучше всего делать детальными, но при наличии некоторых знаний можно обойтись и схематическим изображением конструкции. Важно прежде всего рассчитать оптимальную длину полотна, остальные размеры можно будет подогнать.

Нужно учитывать, что готовая ленточная пила достаточно высокая и требует определенных условий в помещении, где будет установлена.

Поэтому нужно рассчитать оптимальную высоту с возможностью монтажа в мастерской или другом месте, где она будет стоять. Также рекомендуется подобрать удобную для конкретного мастера высоту столешницы. Рабочую поверхность (столешницу) можно сделать из обычной фанеры.

Для каркаса берется древесина твердых пород.

Основная несущая штанга конструкции может быть сделана из прочного бруса, например, из клена или другого дерева.

Для того, чтобы придать дополнительной устойчивости каркасу, его окантовывают с помощью реек. В некоторых случаях можно использовать даже детали от старой мебели.

Диаметр шкивов стоит подбирать таким образом, чтобы конструкция не была слишком громоздкой, но при этом обеспечивала достаточную скорость движения полотна.

Штанга и опоры под шкивы

Опорная штанга должно выдерживать 2 шкива — снизу и сверху. Поэтому лучше делать ее из бруса сечением 80х80 миллиметров или толще. Древесина должна быть прочной, достаточно сухой.

Снизу и сверху штанги крепятся опоры под шкивы. Такие опоры можно сделать из разных материалов. Один из вариантов — укрепленная фанера из нескольких слоев. Обе опоры должны находиться на достаточной высоте друг от друга, чтобы через это расстояние могли пройти самые большие бревна, с которыми будет происходить работа. Лучше оставлять некий запас с перспективой на будущее использование. Оси шкивов выбираются, исходя из характеристик полотна и мотора, о чем написано ниже.

Рабочий стол

Главные требования к рабочей поверхности — это ее оптимальная высота. Работа за столешнице для мастера должна быть удобной, поэтому она должна быть достаточно высокой, но не слишком.

Столешницу также можешь знать сделать в форме закрытой тумбы, тогда она сможет накапливать опилки, остающаяся после обработки бревен. Чтобы очистка опилко-сборника была проще, нужно сделать стол таким образом, чтобы к накопленным отходам был открыт доступ, например, с помощью дверцы.

Столешница в ленточнопильный станок по дереву, как правило, устанавливается на нижней опоре штанги и дополнительных подпорках, в некоторых случаях можно обойтись и простой дополнительной опорой или подпорками, соединенными со штангой. Главное — чтобы распределение веса было оптимальным и столешница не переворачивалась.

Шкивы

Рекомендация по подбору шкивов, как правило, касается их диаметра. Лучше использовать большие шкивы, поскольку это гарантирует для пилы более длительный срок эксплуатации. От диаметра шкива также будет зависеть толщина полотна. Обычно используется полотно толщиной в 1000 раз меньшей, чем диаметр шкива.

Шкиф для циркулярки

Таким образом для 35-сантиметрового шкива подойдет полотно толщиной 3-4 миллиметра. Эксперты утверждают, что в некоторых случаях можно взять и более толстые полотна (например, до 5 миллиметров в данном случае), при условии надлежащей эксплуатации.

Кроме этого нужно правильно подобрать шкив для ременного привода, а это зависит от размеров основных шкивов, скорости двигателя в оборотах за минуту и непосредственно длины полотна. Рассчитывают его следующим образом:

  1. Сначала подсчитывают длину внешней стороны круга C, для чего его диаметр D умножают на число Пи (3,14): C=3,14*D.
  2. Учитывается, что оптимальная скорость работы пилы должна быть около 28-32 метров за секунду (усредненно берут значение 30).
  3. Количество нужных полных оборотов за секунду определяется делением числа 30 на полученную длину окружности O=30/C.
  4. После этого нужно рассчитать число передачи, которое получают, разделив скорость работы двигателя W на нужное количество оборотов шкива O: K=W/O.
  5. Передаточное число K служит делителем для определения диаметра приводного шкива, то есть диаметр приводного и рабочего шкивов соотносится с тем же числом K: d=D/K.

Ободки шкивов должны быть выпуклыми с кривизной до 10 градусов. Это позволяет полотну не слетать, центрируясь на кругах. На приводном шкиве наоборот готовят небольшое углубление, чтобы резина не выскальзывала.

Изготовленный шкив и его кромку обычно плотно обтягивают резиной, например, из велосипедного колеса (камеры).

Чтобы натяжение полотна было оптимальным и регулируемым, верхний шкив обычно крепят на блок, способный находиться в движении в горизонтальном направлении. Для этого используют крепление с помощью пружины и рычага, который воздействует на блок, поднимая его. Это обеспечивает должную амортизацию и отсутствие отдачи. При этом рычаг нужно закрепить, для чего используют болты на определенной высоте.

В нижнем блоке находится сразу два шкива — так называемый ведомый и ведущий, которые находятся на 1 оси и скреплены жестко. Если диаметры их отличаются, то учитывать в расчете числа передачи вместо ведущего надо диаметр ведомого шкива, ведь поскольку количество оборотов для них одинаковое, то передача зависит от диаметра шкива, непосредственно взаимодействующего с мотором.

При монтаже верхнего и нижнего блока крайне важно установить шкивы под полотно в одной плоскости. При этом следует избежать разбалансировки в движении каждого из них. Они должны крутится мягко и ровно.
Иногда для верхнего блока используется подшипник, который способствует центрированию, облегчая установку круга на место и его снятие.

Направляющие полотна

Для того, чтобы самодельная ленточная пила не ломалась, а лента при давлении на нее не выскальзывала и не выскакивало из шкива, под затупленный край пилы устанавливаются направляющие. Обычно это делают с помощью роликовых подшипников, которые крепят на деревянные рейки или бруски. При этом подшипники должны как направлять ленту со сторон так и удерживать ее сзади.

Установку бруска направляющих лучше проводить при самом большом натяжении ленты, подбирая лучшее место для крепления самого бруска. Это позволит избежать отклонений в ходе работы.

Иногда вместо подшипников используются деревянные брусья. Для любого варианта направляющих хорошим дополнением будет дублирование направляющих снизу под столешницей.

Чтобы избежать даже самых маленьких отклонений при работе пилы, направляющие стоит устанавливать максимально близко к обрабатываемым заготовкам. Лучшим вариантом направляющих послужит конструкция со съемными брусьями и их регулируемой высотой.

Окончание работы

Сверху шкив стоит закрыть с помощью фанеры, что позволит уберечь полотно при спадении. Благодаря этому пила задерживается в корпусе и не ранит работающих за установкой.

Ременная передача обязательно должна быть защищена защитным чехлом.

Если снизу оборудован сборник для опилок и стружки, то в него лучше поместить ведро или сделать отдельную емкость, чтобы легче было избавляться от отходов.

Крайне важно защитить от попадания разных отходов на ремень передачи. Для того, чтобы это сделать, его следует вывести наружу, подальше от стола, закрыв при этом защитным кожухом. Так же нужно сделать и с двигателем, чтобы предотвратить его загрязнение.

Деревянные поверхности можно обработать с помощью лакокрасочных материалов. Это поможет дереву дольше находиться в эксплуатации, а руки мастера убережет от заноз. Предварительная обработка пропитками, шлифовка и антисептические средства приветствуются.

Такая ленточная пила прослужит долго и поможет выполнить широчайший спектр работ. Главное — соблюдать правила безопасности, не пить алкоголь перед работой и так далее. Тогда работа по дереву превратиться в полезное, эффективное и приятное занятие для любого мастера.

Видео: как сделать ленточную пилу в домашних условиях

derevostroika.ru

Ленточная пила по дереву своими руками: чертежи, схемы, советы


У обитателей собственных домов, предпочитающих в хозяйстве всё делать собственноручно, часто возникает потребность распиливать деревянные заготовки. Покупать для этих целей готовый аппарат довольно накладно. Изготовить ленточную пилу по дереву своими руками — не самая простая задача, но для трудолюбивого человека вполне выполнимая. Основная мотивация – экономия денежных средств, так как для создания конструктивных элементов может использоваться старая разобранная мебель и прочий подручный материал.

Конструкция и область применения ленточной пилы

Ленточная пила, собранная по предоставляемой технологии, может применяться как в домашних условиях, так и для промышленных целей, например, на частной пилораме или небольшом деревообрабатывающем предприятии.

В зависимости от специфики применения, конструкция ленточного аппарата может несколько видоизменяться, но основные элементы всегда одни и те же:

Конструкция ленточной пилы

  • Устойчивая рама – преимущественно деревянная, так как для её изготовления не нужна сварка, что значительно облегчает процесс сборки.
  • Электродвигатель – обеспечивает функционирование аппарата (для домашней ленточной пилы подойдёт дрель, присоединённая к валу шкива).
  • Шкивы – вращающиеся механизмы, которые устанавливаются на раму аппарата, обеспечивают крепление и движение пильного полотна.
  • Режущая лента – острое пильное полотно, движущееся быстро и распиливающее деревянную заготовку (есть виды для металла и полипропилена).
  • Остальные конструктивные элементы – ремни, столешница, направляющие, защитный кожух, контейнер для сбора опилок и другие.

Основные преимущества ленточной пилы по дереву

По сравнению с другими видами распилочных аппаратов, ленточная пила по дереву имеет ряд существенных преимуществ:

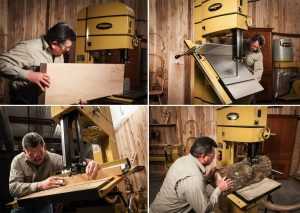

Работа ленточной пилы

  • Высокая производительность и малая теплоотдача.
  • Высокая скорость, точность и качество распила.
  • Отличная маневренность, позволяющая выпиливать не только прямые, но и фигурные заготовки.
  • Безопасность – использование ленточного распилочного аппарата намного безопаснее его дисковой или цепной разновидности.

У самодельной ленточной пилы главное преимущество – дешевизна изготовления и использования.

Процесс изготовления ленточной пилы по дереву своими руками

Изготовление ленточных пил своими руками – процесс ответственный и трудоёмкий, но экономия денежных средств, доступность и качество выполняемых работ это компенсируют.

Требования к раме и подготовка

Чертеж самодельной ленточной пилы

Для изготовления несущей рамы следует выбрать толстую балку из твёрдых пород дерева (отлично подойдёт клён). Это необходимо для того, чтобы конструкция аппарата выдержала будущие нагрузки и не вибрировала при проведении распилочных работ.

Первоначально нужно разработать чертёж будущей ленточной пилы. Он может быть схематический или подробный, с указанием размеров каждого элемента аппарата. Высота каркаса напрямую зависит от размеров помещения и особенностей планируемого использования. Необходимо продумать высоту расположения стола, его размерные характеристики, диаметр шкивов и длину несущей балки. После проведения всех расчётов, из подручного материала изготавливаются отдельные элементы.

Монтаж рамы

Рама ленточной пилы представляет собой С-образную основу, состоящую из несущей балки и двух закреплённых на ней опор для шкивов, для изготовления которых может использоваться толстая многослойная фанера. Опоры должны устанавливаться друг от друга на достаточном расстоянии, учитывающем специфику и размеры планируемых для распила на аппарате материалов.

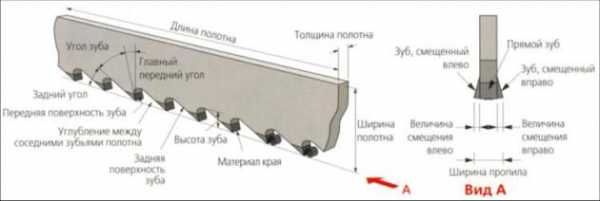

Профиль зуба и его обозначение

Сборка стола

Размеры и высота рабочего стола подбираются индивидуально для каждого мастера. Важное требование – под столом должны помещаться два шкива (ведомый и ведущий), электродвигатель и ящик для стружки. Часто рабочее место выполняют в виде закрытой тумбы, помещающей в себя все описанные детали. В столешнице обязательно должна иметься прорезь для режущей ленты.

Установка шкивов

Диаметр шкивов может быть любой, но он должен соответствовать размерам всего аппарата. Для работы с широкими полотнами следует выбирать колёса с большим диаметром и толщиной. Торцы ведомых колёс должны быть выпуклыми, что обеспечивает самоцентрирование режущего полотна, а ведущего (шкив ременного привода) – с углублением, гарантирующим надёжное крепление ремней.

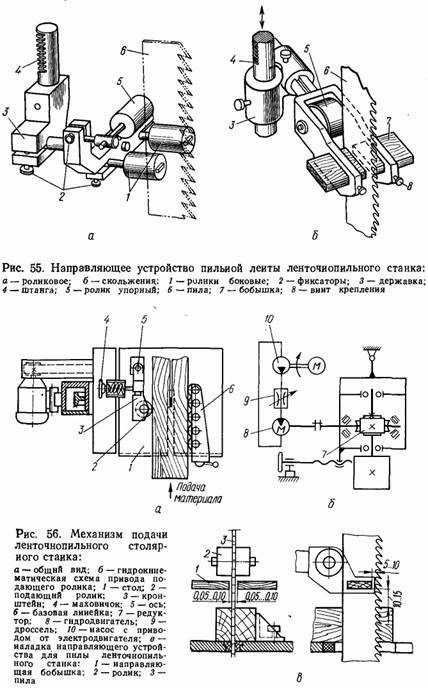

Способ установки направляющих ленточной пилы

На торцы колёс для защиты дерева необходимо натянуть велосипедные камеры либо можно обернуть их в несколько слоёв изолентой, но такой способ подойдёт только для маленьких аппаратов.

Для регулировки натяжения ленты верхний шкив должен крепиться на подвижном блоке, оснащённом ручкой, при вращении которой осуществляется подтягивание колеса вверх, а также специального винта, ослабляющего или фиксирующего конструкцию. Подъёмный механизм может быть любой, что оставляется на усмотрение мастера. Вместо бруска, ручки и винта вполне могут использоваться рычаг, очень тугая пружина и болты, предусмотренные на разных уровнях.

Нижняя часть аппарата состоит из двух колёс, установленных на одном валу. На первое колесо, расположенное параллельно верхнему, натягивается режущее полотно, а второе выполняет функцию привода и соединено ремнями с электродвигателем.

Выбор полотна

Режущую ленту можно изготовить и самостоятельно, но это лишняя и неоправданная работа. На аккуратность и эстетичность распила влияет качество заточки ленты. А потому лучше приобрести готовое ленточное полотно. Выбор их разновидностей в магазинах огромен, они отличаются количеством зубьев, разводом зубьев и их размерами (мелкие, средние или крупные).

Основные параметры полотна

Настройки аппарата

Ленточная пила перед началом работ тщательно подготавливается и тестируется на холостом ходу. Нужно проверить что:

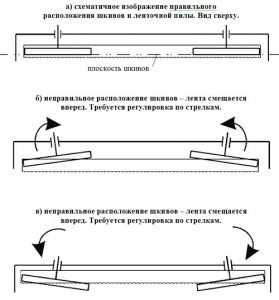

Схема регулировки положения ленты на шкиве ленточнопильного станка

  • колёса расположены строго параллельно друг другу, а их вращение осуществляется легко, плавно, без рывков и биения;
  • режущая лента хорошо натянута и находится строго перпендикулярно рабочей плоскости.

Невыполнение обозначенных требований может привести в лучшем случае к искривлению распила, а в худшем – к соскакиванию ленты с колёс, что опасно для здоровья и жизни мастера. Отличное конструктивное решение – установка направляющих, выполненных в виде бруска и трёх роликовых подшипников, придерживающих ленту (вместо двух боковых могут использоваться деревянные бруски – ограничители). Безопасность всей конструкции обеспечит специальный кожух, состоящий из двух отдельных частей, прикрывающих шкивы.

Возможные проблемы

При изготовлении ленточного распилочного аппарата могут возникнуть некоторые сложности:

  • Нужно уметь подготавливать чертежи и работать с ними.
  • Понадобится разнообразное оборудование, такое как электролобзик, циркулярная пила, дрель, шуруповерт и другое.
  • Необходимо обеспечить устойчивость всей конструкции, чтобы впоследствии обрабатывать тяжёлые материалы.

Перечень недостатков ленточной пилы по дереву

Ленточная пила по дереву, собранная своими руками, помимо преимуществ, имеет и несколько недостатков:

  • Данный распилочный аппарат может быть только стационарным и непригоден для транспортировки в разные места.
  • Он имеет большие размеры и занимает много места.
  • При работе устройство издаёт сильный шум.
  • Зона пиления ограничена.

Схемы установки заготовок и определение максимальной длины резания

Видео по теме: Ленточная пила своими руками


specnavigator.ru

способы и методы создания пилы

Пила – это сборочный инструмент, который используют для резки дерева, различных металлов и других материалов, подвергающихся воздействию.

Ленточные пилы используют в ремонтных работах для раскройки, выкройки и резки различных материалов.

Как сделать ленточную пилу в домашних условиях?

Ленточная пила своими руками дома- как сделать пилораму

Для начала нужно проанализировать какой материал будут подвергать воздействию пилой, а также качество инструмента, который будет использован в строительстве. В самом начале стоит проверить остроту пилы, её положение в руке и скольжение по материалу.

Ленточная пила своими руками

Для того чтобы изготовить ленточную пилу в домашних условиях, нужно выделить все типы ленточных пил:

  • металлическая пила
  • деревянная пила
  • мини деревянная пила

Металлическая пила изготовлена на основе сплавов различных металлов, наиболее распространенными из них считают сталь, чугун, медь и алюминий с оловом. Для того, чтобы выбрать материал, используют правила:

  • Материалы должны быть прочными для строительных работ, а также они должны обрабатываться разными методами , необходимыми для создания разных форм. (Для этого используют газовую или электрическую сварку для резки, сгибания и других действий).
  • Материал и соединяющие его швы обязательно должны быть прочными и устойчивы к действию коррозии.
  • Обязательным является использование недорогих и недефицитных материалов.

Теперь нужно рассмотреть металлы для создания ленточных пил и её типов. Стальные инструменты принято разделять на две категории:

  • конструкционные стали, используемые в общем строительстве
  • специальные стали, обладающими особыми свойствами, такими как: кислотоупорные свойства, жароустойчивые свойства

Универсальных сталей не существует. Сталь может быть устойчива к коррозии, но не устойчивой к действию других факторов.

Кроме того:

  • Чугун используют при отливе крупных или мелких деталей. Из чугуна можно отлить металлическое основание ленточной пилы, с последующей заточкой зубьев, а также вырезка зубьев.
  • Медь и её сплавы используют в строительстве и ремонте, потому что она обладает высокой коррозионной устойчивостью.
  • Алюминий выпускается в виде листов, которые легко изменить в ленточную пилу и наточить в нижней части зубцы. Но главным недостатком алюминиевых листов является невысокая прочность при резке твердого дерева или легкого металла.
  • Олово используют, так как оно устойчиво к органическим кислотам. Его больше применяют как покрытие стали или чугуна, против кислот.

Как выше описана металлическая разнообразность ленточных пил, можно сделать небольшой вывод о производстве её в домашних условиях. Целесообразно использовать более прочные металлические пилы, чтобы не сломать при резке твердых материалов. Алюминиевые ленточные пилы можно применять при резке стекла, но осторожно!

Чтобы сделать ленточную пилу своими руками, нужно приобрести лист алюминия (например), обрезать по нужной длине и сваркой в нижней части сделать зубцы, с определенным шагом, например 5 сантиметров, и прорезать на одинаковом расстоянии. Это один из способов изготовления обычной ленточной пилы в домашних условиях.

Мини пилорамы из алюминия применяют для раскройки поперечного, продольного и кругового сечения.

Изготовление пильной рамы

Чтобы изготовить основу, то есть раму для будущей пилы, необходимо сделать чертеж на листе металла, в котором будет показан отступ последующего зубца от предыдущего. Чтобы зубцы получились ровными, нужно изгибать каждую часть расстояния зубца в сторону последующего зубца.

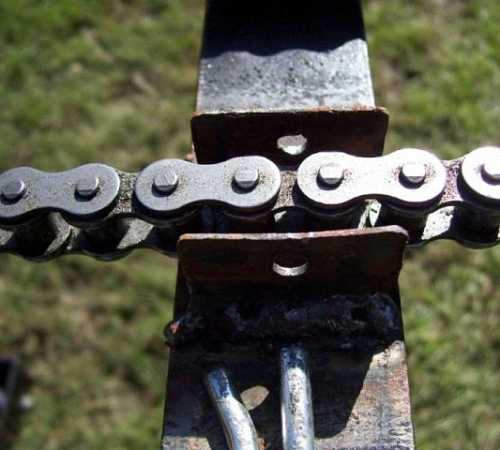

Домашняя пилорама из старого мотоцикла

Таким образом, останется лишь прорезать более прочными металлическими ножами эти отверстия, и получатся ровные зубья. Таким способом можно изготовить ленточную и мини ленточную пилу своими руками дома.

Верхний шкив и блоки

Для начала надо разобраться, что представляет собой шкив? Шкив – это колесо, который перетянут ремнем по кругу. Именно такое действие обеспечивает движение только ремню, а не шкиву.

Главной задачей является собрать «машину» для изготовления ленточной пилы своими руками, соорудить верхние и нижние шкивы с блоками и ремнями. Блок – это рама, которая будет держать колеса, или шкивы. Следует учесть тот факт, чтобы блок мог свободно и без помех вращаться и помогать двигаться шкивам.

Для этого следует провести:

  • сначала чертеж и понять суть работы машины
  • затем нужно присоединить колеса, которые могут быть из дерева, или из металла
  • потом в шкивах проделывают отверстия, на которые будет насаживаться блок вместе с рамой

Производство колес или шкивов

Шкивы бывают разного типа, для одного действия или для многих действий одновременно. Чаще всего их рекомендуют изготавливать из чугуна или стали, но в современное время можно встретить деревянные, и даже пластмассовые.

Если вариант только в домашних условиях, то используют различные электрические машины по рубке и резке средних деталей из металла.

Стол для распила

Место проведения распилочных работ должно быть в несколько раз больше самой ленточной пилы, потому что детали для распила могут быть больше инструмента. Для этого необходимо заранее найти помещение, в котором будут проводиться работы, и установить устройство вместе с пилой на одном уровне. При этом сами шкивы должны немного выходить за пределы стола. Стол должен быть обработан от вредителей, загрязнений и различных веществ.

Стол не должен мешать работающему человеку во время распила своими габаритами. Чаще всего его изготавливают из сосны или дуба, но нередко могут использовать бук и другие виды дерева, которые обладают высокой прочностью. Следует использовать дерево, которое будет противостоять вредителям, кислотам и высоким нагрузкам от распилочных работ.

Настройка ленточной пилы

Чтобы настроить самодельную ленточную пилу, следует провести несколько холостых ходов на ненужном материале, чтобы убедиться в правильности работы машины в домашних условиях.

Настройка самодельной ленточной пилы

Необходимо натянуть ремни на шкивы так, чтобы они находились в плотном и натянутом состоянии. Убедитесь в правильности насаждения блока и шкива по поверхности стола. Проверьте, не шатается ли стол и не сломается при больших нагрузках на него.

Соблюдая все технические требования, можно быть уверенным в правильности работы ленточной пилы своими руками в домашних условиях.

Полотна для ленточных и других пил

Пильное полотно представляет собой основу для самодельной пилы. Такие полотна чаще всего заказывают в специальных заводах по производству металлических полотен для различных действий.

Дешевле всего используют алюминиевые полотна, но они обладают меньшей плотностью и устойчивостью. Но, если добавить в алюминий какого-нибудь вспомогательного вещества, то можно получить более устойчивый сплав. Это нужно обращаться к производителю.

Лучше всего использовать сплавы алюминия с цинком или железом, так как их коррозия не ядовита.

Ленточная пила своими руками — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Как сделать ленточную пилу своими руками

Не каждый из нас сразу же сможет ответить на вопрос, что это такое? Хотя в принципе о ленточной пиле (чаще ее называют станок) слышали все. Это не что иное, как обыкновенная (небольшая) пилорама. Для собственника частного строения, да еще проживающего в сельской местности, вещь более чем необходимая (да и для городского жителя лишней в хозяйстве она не будет).

С ее помощью можно не только решать множество бытовых вопросов. Ленточная пила при разумном подходе становится надежным источником дополнительного заработка.

Такой станок при наличии желания, соответствующих навыков и инструмента вполне можно сделать своими руками. Но чтобы читатель заранее не обольщался легкой перспективой его сооружения, следует сразу оговорить, что дело это довольно сложное, так как возникнет ряд проблем, которые придется решать.

Организационные мероприятия

  1. Понадобится отдельное помещение или свободный участок на приусадебной территории. Как показывает практика, для нормальной работы ленточной пилорамы необходимо не менее 18 м². По размерам это большая комната в городской квартире.
  2. Учитывая вес заготовок (бревно, брус), с которыми придется работать, нужно обеспечить максимальную устойчивость всей конструкции. Так что устанавливать станок «просто на деревянный пол» смысла нет. Придется позаботиться о крепкой основе.
  3. Наибольшую сложность вызывает «конструирование» механизма регулировки. Без него все доски будут «выходить» только одной, стандартной толщины. Придется разобраться в специфике его устройства.
  4. Отладка работы всего механизма требует определенных познаний в механике. Кроме того, нужно освоить методику заточки пилы и ее разводки.
  5. Необходимо провести соответствующие мероприятия в целях соблюдения мер безопасности. В том числе, при монтаже пилорамы в закрытом помещении – обустройство принудительной вытяжки.
  6. Естественно, что нужно иметь под рукой необходимые инструменты и оборудование – сварочный аппарат, перфоратор и ряд других.

Если читателя все это не пугает, то продолжим рассказ. Кстати, ленточная пила считается идеальным «агрегатом» для точного нарезания досок любой толщины. Различных конструкций (чертежей, схем) пилорамы имеется с избытком. Хороший хозяин сам сможет подобрать оптимальный вариант.

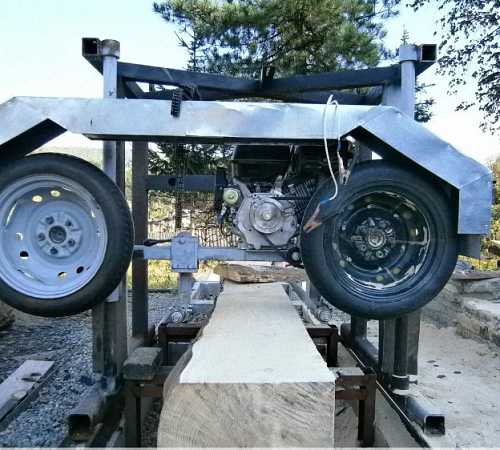

Мы же рассмотрим конкретную модель, и на ее примере несложно будет понять все особенности сборки ленточных пил. Все указанные размеры – в «мм».

Чтобы после прочтения «Инструкции» не возникали дополнительные вопросы, сначала целесообразно остановиться на некоторых общих моментах.

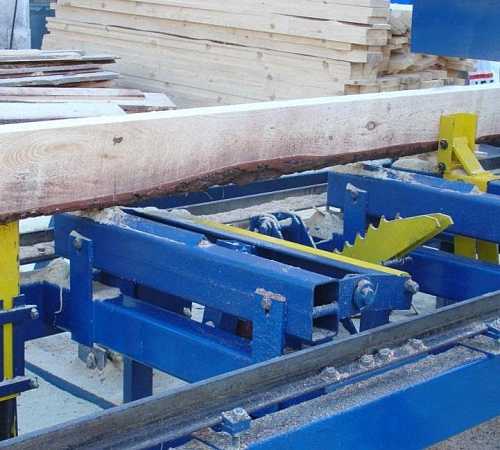

Принцип работы ленточной пилорамы

Сам механизм пилы находится в неподвижном, фиксированном положении. Заготовка же, предназначенная для разрезания, укладывается на тележку, которая перемещается вручную.

Расположение режущего инструмента может быть как вертикальным, так и горизонтальным. Настройка зависит от того, какую работу предполагается выполнять – распиловку бревен на части или их «роспуск» на доски.

Материалы и приспособления

В интернете много различных рекомендаций, в том числе, по сборке рабочего стола из элементов древесины и текстолита. Но вот насколько надежной будет такая конструкция, учитывая вес образцов «под распиловку»? Плюс – каким будет срок использования, так как любая древесина, как ее ни обрабатывай, подвержена гниению.

Вне помещений однозначно – металл. Конструкция получится значительно надежнее, если использовать для всех ее элементов такие материалы, как швеллер, уголок, стальную полосу.

В некоторых предлагаемых для самостоятельного изготовления моделей в качестве режущего механизма используется бензопила. Но насколько это целесообразно, если учесть ширину распила и как следствие, повышенный расход древесины (увеличение массы опилок)? Поэтому лучше установить стальное полотно, подготовленное соответствующим образом.

Как вариант – от механической ножовки. К тому же ленточная конструкция позволяет работать с заготовками большего диаметра.

В зависимости от того, что предполагается «производить» – доску или рейки, с какими сортами дерева работать, подбирается и модель двигателя (поз. 10). Для небольших пилорам достаточно двигателя мощностью 2,5 – 3 кВт.

Порядок сборки

Стол

Размеры его (поз. 9) и каркаса (поз. 2) выбираются произвольно. В предлагаемой модели они 500 х 420 (мм). В качестве штанги (поз. 7) использован швеллер (№8), подготовленный для монтажа всех элементов.

Ее крепление к столу – уголком («сороковкой»).

ismith.ru

Ленточная пила своими руками | Строительный портал

С помощью ленточной пилы удается распилить разного рода материалы, имеющие внушительные объемы. Стоимость данного инструмента очень высокая, поэтому гораздо проще изготовить его самостоятельно. Об особенностях и этапах изготовления самодельной ленточной пилы, рассмотрим далее.

Оглавление:

  1. Устройство ленточной пилы и принцип ее работы
  2. Как сделать ленточную пилу своими руками

Устройство ленточной пилы и принцип ее работы

Ленточной пилой называют устройство, состоящее из полотна и расположенном на нем режущего зубчатого механизма, установленного на поверхности шкивы. В процессе вращения данного элемента пилы, происходит распиливание больших по диаметру бревен или металлических изделий, в зависимости от функционального назначения инструмента.

На ленточную пилу цена довольно высокая, поэтому ее самостоятельное изготовление обойдется в несколько раз дешевле. Перед началом работы, рекомендуем ознакомиться с устройством и принципом работы данного инструмента.

В зависимости от зубьев, установленных на пиле, она бывает двух видов. Первый вариант - узкая пила, зубья режущего механизма которой составляют не более 5-ти см. Широкие пилы подразумевают использование механизмов с зубьями более 8-ми см.

Кроме того, качество и скорость работы ленточной пилы также зависит от формы зубьев, расположенных на режущем механизме. Максимальная высота зубьев составляет двадцать процентов от ширины рабочей площадки. В противном случае, полотно не выдержит нагрузку и попросту сломается.

Кроме того, от правильности расположения зубьев и интервала между ними и рабочей площадкой зависит скорость и качество работы пилы. При недостаточном интервале, опилки начнут скапливаться между пилой и приведут к ее поломке. Поэтому, минимальная ширина полотна на ленточной пиле составляет двадцать пять сантиметров, а минимальный размер зубьев составляет пять сантиметров.

Широкие пилы отличаются большей производительностью. Кроме того, в их использовании практически отсутствует проблема забивания опилок между брусом и рабочей поверхностью. Они не склонны к поломке или появлению на поверхности режущих механизмов трещин.

Для того, чтобы пила не заклинивала в процессе работы следует провести работу по разводу зубьев. При этом, первый зуб располагается с уклоном влево, второй - направо, а третий - прямо. Данный порядок повторяется постоянно. Таким образом, первый и второй зубья выполняют функцию пропила, а третий, занимается очищением поверхности от опилок.В данном случае, каждый из зубьев помогает очиститься от трети опилок. Однако, производительность работы данных инструментов, несколько ниже, так как каждый третий зуб, не участвует в процессе пиления. По сравнению с пилами у которых имеются высокие зубья, где каждый из них работает по назначению, а опилки убираются без участия зубьев.

В производстве ленточных пил используют некоторые хитрости, с помощью которых удается добиться высокой производительности пил. Для увеличения качества работы пилы с низкими зубьями, увеличивается ширина рабочего полотна. В таком случае, удается поднять зубья на большую высоту. Зубья подвергаются особой заточке, после которой производительность их работы составляет сто процентов. Опилки выносятся автоматически, а зубья не нуждаются в дополнительной разводке.


Как сделать ленточную пилу своими руками

Процесс изготовления ленточной пилы зависит от многих факторов, таких как двигатель устройства, его размеры, пильные ленты и дополнительные заготовки. Для работы прежде всего потребуется наличие асинхронного двигателя, его можно приобрести на рынке. Данный вариант пилы, инструкция по изготовлению которой представлена ниже, изготовлен практически из дерева и отличается такими характеристиками:

  • высота 120 см, ширина и глубина по 90 см;
  • диаметр колес составляет 40 см;
  • ширина и глубина рабочего места - 51х47;
  • стол способен наклоняться под углом в 45 градусов;
  • общий вес - около 50-ти кг;
  • заготовки максимальной толщиной в 26 см;
  • длина полотна - 2,66 м.

Перед началом работы следует изготовить чертежи ленточной пилы. Главным и очень важным элементом данного инструмента является рабочая поверхность, изготовить которую следует в первую очередь.

Для ее изготовления было использовано дерево, сосновка, толщиной в 2 см. Учтите, что использование фанеры, ДСП, мебельного щита или МДФ для изготовления данного элемента пилы - недопустимо.

Форма рамы напоминает буку С, в верхней ее части располагается механизм, на котором натянуто колесо, а на нижней части зафиксированы две ноги, соединяющие ее с основанием. В составе рамы присутствуют шесть прослоек и накладок. Для того, чтобы увеличить ее жесткость используют также и диагональные детали. Все элементы поддаются склеиванию поэтапно. При этом, тщательно проверяется жесткость их фиксации и перпендикулярность расположения. Рама обустраивается без основания, оно монтируется позже, по завершению работ над пилой. После изготовления рамы, она шлифуется и покрывается лаком или краской.

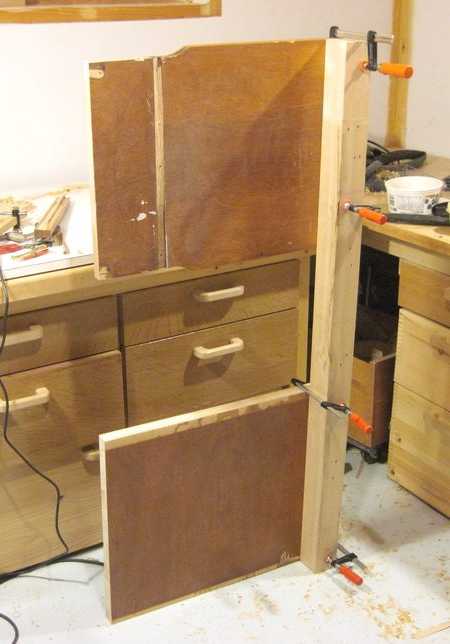

Процесс изготовления рамы из дерева состоит в следующем:

  • для того, чтобы определить форму элемента следует соединить между собой материалы для первого слоя;
  • в процессе склеивания последующих слоев, нехватку струбцин компенсируют с помощью саморезов;
  • на готовую раму устанавливают направляющие, на них будет фиксироваться рабочее колесо;
  • для вставок под колесо следует обустроить специальные пазы;
  • далее обустраивается механизм, отвечающий за натяжения полотен;
  • для того, чтобы склеить колесо используются три фанерных круга;
  • растачивание шкива двигателя осуществляется до его монтажа.

Дальнейшие работы по изготовлению ленточной пилы своими руками связаны с обустройством блока крепления для верхнего колеса. Данный элемент располагается вертикально и обеспечивает натяжение между собой полотен. Для формирования направляющего паза используется дубовый профиль. Блоком называют прямоугольную раму, во внутрь которой устанавливаются подвижные держатели и верхнее колесо. Для изготовления рамы используется именно дуб, из-за его прочности. Для того, чтобы дополнительно усилить угловые соединения применяют вставки. Посл склеивания рамы, внутри нее пропиливаются пазы.

Рама двигается по пазам плавно и легко. В верхней ее части монтируется специальный элемент в виде болта, который и отвечает за транспортировку рамы по полотну и за ее натяжение. В виде держателя используется брусок, имеющий определенное отверстие, на его поверхности устанавливается винт, который регулирует наклон колес. Фиксация держателя на поверхности рамы осуществляется с помощью саморезов, а дополнительные лифты помогают сделать его подвижным. Под винтом производится монтаж стальной подкладки, обеспечивающей его жесткость.

Для фиксации вала на поверхности держателя используется саморез. С помощью трех пластин, выполненных из дуба, удается добиться пружинящего эффекта на полотне.

Следующий не менее важный этап предполагает работу над колесами ленточной пилы ручной. Диаметр колес составляет около 40 см. Для их изготовления используется МДФ или фанера. Толщина колес составляет около трех сантиметров. Например, используя фанеру, следует изготовить три круга, которые в дальнейшем склеиваются между собой.

Особое внимание уделите центральной части колеса, для вырезания под нее заготовок используйте фрезерную машинку. В центральной части колеса просверливается отверстие, диаметром около 0,6 мм. При этом, во внутрь его устанавливается фрезерный циркуль. В дальнейшем по данному отверстию совмещаются между собой остальные заготовки.

Припуски при вырезании кругов составляют до одного миллиметра. При отсутствии опыта работы со слесарским инструментом, закажите подшипники и валы под них у специалистов или изготовьте их сами, если у вас имеется необходимое оборудование.

Одна сторона детали отличается наличием ограничителя, а вторая - внутренней резьбы. Для того, чтобы изготовить фланцы используется фанера. В каждом из четырех колес просверливается по одному отверстию под шканты, диаметр отверстия составляет 0,06 см. Основными составляющими фланцев выступают внешняя его часть, толщина которой составляет 1,5 см, подшипник и внутренняя часть, толщиной около одного сантиметра. Диаметр колеса немного больше диаметра вала.

Очень важным этапом является процесс сверления отверстий под подшипники, их диаметр составляет 5,2 см. Для работы потребуется наличие кольцевой пилы, а для прессовки подшипников во внутрь отверстия используйте киянку.

Перед фиксацией фланцев на поверхности колеса устанавливается держатель на нижнем валу. Он имеет форму деревянного бруска, фиксируемого на нижней части рамы. В каждом из колес просверливаются технологические отверстия, во внутрь которых устанавливают струбцины. После завершения работы над колесом, оно фиксируется на валу. Убедитесь в отсутствии биения колеса при его вращении. Для того, чтобы подогнать колесо и сформировать нужный профиль, следует произвести соединение колеса и двигателя.

Для этих целей рекомендуется использование временного фанерного шкива, устанавливаемого на колесе с помощью саморезов. Для выточки двигательного шкива, можно использовать непосредственно двигатель, который в дальнейшем соединяется с временным шкивом с помощью ремня.

Колесо должно быть четко зафиксировано, а в качестве упорного механизма используется деревянный брус. Для того, чтобы избежать соскальзывания ленты с поверхности колеса, ему придается бочкообразная форма. При этом, на каждой из сторон располагается скос примерно на пять градусов.

Инструкция ленточная пила своими руками:

1. После изготовления всех деталей фланцы устанавливаются на колесо, их фиксация осуществляется клеем.

2. Блок крепления на нижнем валу является также и удерживающих механизмом.

3. Кромка колеса не должна быть ровной, а сточенной на 4-7 градусов. Далее следует процесс монтажа всех направляющих и подшипников. На колесо устанавливается камера из резины.

4. Рабочий стол устанавливается в одной плоскости с наклонным механизмом.

После изготовления двух колес, на одно монтируется шкив штатного приводного типа. Его размер и толщина зависит от используемого ремня.

Далее следует процесс балансировки колес. Для этих целей потребуется наличие подшипников, которые станут опорными механизмами для пильных полотен. После фиксации горизонтальной временной оси устанавливается колесо и проверяется уровень его вращения. С помощью специального сверла проделываются углубления, в нижней части колеса снаружи, таким образом, колесо будет вращаться только в определенном положении. Настройка колес завершена, они покрываются с помощью лака.

Для того, чтобы защитить поверхность колес от разрушения вследствие трения и давления, на их поверхность можно надеть резину, например, от детского велосипеда. Кроме того, уровень шума, издаваемый пилой во время работы будет значительно ниже.

Далее следует фиксация колес на поверхности рамы. Вначале устанавливается колесо, расположенное сверху. На поверхность вала надевается шайба, в основе которой лежит фторопласт. Для фиксации колеса используется болт и толстая шайба, вкручиваемая в торцевую часть вала. С помощью регулировочного болта, колесо устанавливается в параллельном раме положении.

Для фиксации блока нижнего колеса используйте струбцины и установите колесо, расположенное снизу. Линейка поможет расположить колеса в одинаковой плоскости. После этого, следует фиксация блока, на нижнем валу. Проверьте как вращаются колеса вручную, еще раз проверьте их фиксацию, а затем запустите двигатель. Лента должна располагаться посередине колеса, движения должны быть плавными и симметричными.

Если присутствует вибрация и дополнительные звуки, следует выключить пилу и проверить параллельность установки колес.

Далее следует на пильное полотно установить направляющие. Для их изготовления лучше всего использовать дерево. Кроме того, следует изготовить защитную систему в виде прямоугольной трубы из дюралюминия. Для фиксации защиты на шине используйте саморезы. При выставлении шины соблюдайте точность, так как наличие перекосов - недопустимо. Шина фиксируется на поверхности рамы с помощью пазовых соединений. При проведении разметки полотно должно быть плотно натянуто. Далее следует фиксация шины.

Дальнейшие действия подразумевают изготовление рабочей поверхности для ленточной пилы, Для этих целей можно использовать ДСП со вставками из МДФ. Кроме того, под пилу должна быть изготовлена тумба, размеры которой зависят от размеров самого инструмента.

Установка электрических элементов, позволяющих обеспечить работоспособность механизма производится в конце. Возможен также вариант монтажа подсветки рабочей зоны, для этих целей потребуется наличие светильника. Для того, чтобы обеспечить параллельность упора пилы, использовался эксцентрик.

Ленточная пила видео:

strport.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
