Ленточная пилорама, своими руками © Геостарт
Рубрика: Разобрать
Шкивы “позаимствованы” с комбайна похожегона “Неву”, диаметр шкивов составляет 30-32 см. Я их сточил так, чтобынадетый ремень немного выступал (пару миллиметров), позже я снял ремни ирежу без них, намного тише и лучше.
Токарных работ очень мало. Этосвязано с тем, что я в основном для направляющих использовалполдюймовую трубу и труба (не знаю какая) но она четко надевается наполдюймовку (зазор 1-2мм, что при сварке даже удобно).
Начнем с “рельсов”
Самой рельсой служит уголок 50мм, установлен стороной вверх (тогдаколесики должны быть очень хорошо установлены иначе колесо сотрется обуголок), обычно делают ребром угла вверх тогда колесо не сотрется.
“Шпалами”служит труба профильная 25*25мм. Также привареная в виде шпал, междупрофильными трубками, вышеупомянутая (точнее снизуупомянутая)полдюймовая труба, на которую надеты крепежи бревна (когти).
Профильные трубки выступают за рельсы, на этих выступах установлены регулировочные болты (М14*100мм).
Напрофильных трубках установлены “мостики” на которые укладываетсябревно. Последние два имеют между собой растояние 50см (для короткихзаготовок). Фото 1, 2.

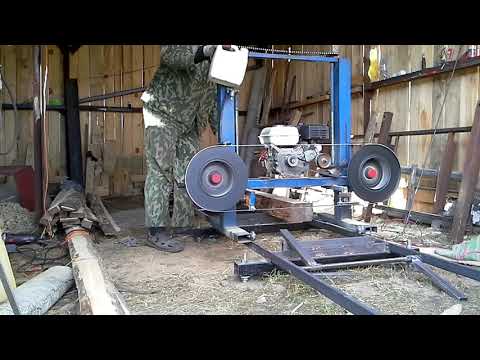

Вид пилорамы. Фото 3, 4, 5.
Корпуса шкивов (ступица от “Москвича”) приварены (с периодичной отрезкойи повторной сваркой, таким способом я выставлял шкивы, об этом немногопозже) к трубкам, и все вместе перемещается по горизонтальнымтрубкам-направляющим(полдюймовая труба) и может фиксироваться болтами.
Правый (ведомый) шкив автоматически натягивается пружиной (с амортизатора от мотоцикла “КаСика”).
Левый (ведущий) фиксируется, но можно передвигать при изменении размера ленточной пилы.
На фото 8, немного виден механизм натяжения ремня двигателя.
Фото 9, 10 При разработке роликов я отталкивался от того, что они должны бытькалеными. Делал пилораму всю у себя в гараже, единственное шкивытолько к токарю носил стачить (в мой станочек не влазили), поэтомуискал наиболее простой и надежный способ. В итоге сделал “роликовыйузел” из набора подшипников, два (кажись 202) одинаковые и задний чутьпобольше(+2-4мм). Рис. 1, фото 11, 12
“Ролики” на выточенном валу расчитанному чтобы для необходимости можнобыло между подшипниками устанавливать шайбы (при перемене ширины пилы).Вал вставлен в ту же пару трубок (полдюймовая +”мама”), с полдюймовойвал сварен со смещением осей (синяя линия на рисунке)
все крепится кнаправляющим трубкам так чтобы узел ролика регулировался по высоте (необязательно но самопальной пил. желательно) и перемещался по сторонам споследующей фиксацией (для установки ширины проема в зависимости отдиаметра бревна). На ролик установленый со стороны ведомого шкиваустановлена капельница для СОЖ.
блока” установлены болты с контр.гайкой. Механизм подъема виден на фотках. Еще о установке шкивов.
“По книжке” они должны бить параллельны. Я ихсделал с наклоном (2-4градуса), для того, чтобы ленту “оттягивало” наролики, иначе она у меня слетала.
Режу с запасом на усушку и деформация при сушке, разбег на 3,5 м длины при нормальной пиле и пиление не превышает 1-1,5мм.
автор Савельева Варвара |
Геодезические измерения: виды, классификация и характеристики.
Пример заполнения страницы журнала измерения направлений
Геодезические сети, классификация и способы их развития
Калькулятор расчета
цен на кадастровые
работы
Расчитать
Структурная краска для стен: виды, преимущества и недостатки, советы по созданию
Дома из лафета – норвежская технология строительства на российском строительном рынке
Загородные дома из арболитовых блоков: особенности, стили и цены
разновидности инструмента, схема изготовления в домашних условиях
Сегодня при наличии огромного количества всевозможных искусственных строительных материалов по-прежнему невозможно представить ни одну стройку без деревянных досок, брусов, реек и тому подобного.
Купить нужное для строительства сейчас — не проблема, но иногда семейный бюджет требует бережного отношения к себе, и здесь не обойтись без экономии. Один из способов такой экономии — это пилорама своими руками.
- Виды пилорам
- Схема изготовления
- Техника безопасности
Виды пилорам
Когда встаёт вопрос, как сделать её, необходимо сразу обсудить другой вопрос — какой агрегат нужен. Ответ на него очень важен. Без него можно потратить много времени и сил впустую. Поэтому прежде, чем приступить к строительству, определимся с тем, какие задачи должно выполнять наше приспособление.
В промышленном производстве используются разные виды пилорам. Однако в домашних условиях нет необходимости пользоваться многими из них, да и вряд ли стоит это делать.
Есть два основных вида, которые реально можно сделать в домашних условиях:
- Циркулярные;
- Ленточные.
Отличие этих механизмов в том, какие пилы используются для распиловки материалов.
Циркулярные чаще всего используются для обработки уже готовых к применению пиломатериалов: досок, брусов, балок, шпона, плит и тому подобного. Ленточные предназначены больше для обработки брёвен и крупногабаритных деревянных стройматериалов.
Схема изготовления
После того, как выбор вида будущего агрегата выбран, необходимо приступить к его изготовлению, а точнее, строительству. Как своими руками сделать пилораму:
- Выбор места постройки пилорамы. Держать станок под открытым небом бывает небезопасно, а порой малоэффективно, поскольку из-за плохой погоды он может быстро выйти из строя, а также работать под дождём или снегом вряд ли получится. Поэтому необходимо подходящее помещение. Для ленточной пилы оно должно быть достаточным в длину и оборудовано удобными выходами с торцов здания.
- После определения места делаем чертёж будущего станка или выбираем готовую документацию для подходящего по размерам выбранного помещения станка.
- Ищем и приобретаем всё необходимое для работы: слесарные и токарные инструменты, нужный расходный материал, детали будущего станка или материал для их изготовления.
- Составляем план работ с указанием последовательности и сроков изготовления деталей. Если что-то делать будут другие, то расписываем, кто, что и к какому сроку будет изготавливать. Сразу делаем необходимые заказы и уточняем сроки выполнения работ.
- Работы по изготовлению всех деталей и узлов будущего станка. Ниже этот этап рассмотрим более подробно.
- Сборка пилорамы и установка на месте эксплуатации.
- Испытание механизма и устранение выявленных недостатков.
Как видно из этой схемы постройка пилорамы очень непростое дело.
Например, пятый пункт сам по себе, впрочем, как и любой другой, очень трудоёмкий и сложный по организации. Поэтому его тоже стоит разбить на несколько этапов:
- Изготовление станины будущего станка.
- Подготовка и настройка двигателя. Для разных станков используются как электродвигатели, так и двигатели внутреннего сгорания.
- Изготовление и настройка средств фиксации, измерения и контроля. Чтобы получить деталь нужного размера, надо быть полностью уверенным, что эта часть механизма в полном порядке.
- Самодельная пилорама ленточная оборудуется специальным приспособлением для подачи брёвен на распиловку. Поэтому для таких видов пилорам стоит отвести специальный этап для изготовления такого средства подачи.
- Изготовление средств защиты и безопасности.
Последний пункт очень важен! Пилорама — это оборудование, связанное с повышенной опасностью как для здоровья человека, так и для его жизни. Чтобы работа на вашем станке не омрачилась несчастным случаем, стоит заранее подумать о безопасности и сделать всё необходимое для этого.
Техника безопасности
Кроме оборудования пилорамы защитными экранами и ограничителями, важно помнить об элементарных правилах техники безопасности. Это имеет огромное, можно даже сказать, первостепенное значение, когда сделана пилорама своими руками в домашних условиях. Ленточная она или циркулярная, не имеет значения.
Обязательно пользуйтесь специальными защитными очками, чтобы не остаться без зрения.
Распиливание древесины механическим методом — очень громкое мероприятие. Поэтому, находясь долгое время в таком помещении, где пилят лес, надо обезопасить барабанные перепонки. Для этой цели можно приобрести специальные наушники.
Лес рубят — щепки летят. Это известно с детства. Когда лес пилят, летят не только щепки, но и огромное количество опилок. Эта въедливая пыль может оседать в лёгких и стать причиной многих заболеваний.
Важно иметь респиратор для работы на пилораме — это во многом обезопасит от будущих проблем со здоровьем.
Никогда не работайте в нетрезвом состоянии. Координация движений очень важна в этом деле.
Нельзя пренебрегать другими правилами техники безопасности, которые в зависимости от типа станка могут отличаться. Помните, что лучше потратить лишних полчаса на выполнение работы, чем потом всю жизнь жалеть о потерянном пальце или руке.
Циркулярная или ленточная пилорама своими руками может стать источником немалой экономии при строительстве. А, возможно, даже будущей кормилицей, ведь строить будут всегда и без пиломатериалов невозможно представить ни одну стройку.
5 схем ленточнопильного завода своими руками, которые вы можете построить сегодня
Изучение того, как построить ленточнопильный завод, может быть довольно сложной задачей. Планы, представленные в руководстве ниже, созданы для упрощения процесса.
Здесь вы найдете варианты на любой бюджет и уровень мастерства. Кстати, есть планы и для людей с большими дворами, и для людей, которые пытаются сэкономить драгоценное пространство.
Прочтите несколько бесплатных чертежей ленточной пилорамы, которые вы можете сделать сами!
5 схем ленточнопильного завода своими руками
1. Лесопилка на заднем дворе Из Makezine
См. инструкции здесь
Этот первый план позволит вам построить большую лесопилку на заднем дворе по доступной цене. Дизайн исходит от Makezine и может быть собран по относительно низкой цене. Это также просто, используя три основных компонента: поручни, крепление и саму пилу.
Хотя экономия денег является основным преимуществом этой конструкции, обязательно приобретайте только высококачественные материалы. Неисправная лесопилка очень небезопасна, и ее следует избегать любой ценой.
Быстро и недорого
2. Лесопилка премиум-класса: от MotherEarthNews
Ознакомьтесь с инструкциями здесь
Эта конструкция от MotherEarthNews немного сложнее и дороже, но ее хватит на неопределенный срок, как только вы ее наладите и запустите.
Вложив 1000 долларов и прилично времени, вы можете иметь лесопилку на заднем дворе, которая эффективно работает в течение длительного времени.
Несмотря на то, что он дорогой по сравнению с нашим первым выбором, он все же намного доступнее, чем промышленная мельница, так что успокойтесь!
Сложная, но эффективная
3. Чрезвычайно прочная лесопилка: от WoodWeb
Ознакомьтесь с инструкциями здесь
Компания WoodWeb предлагает идеальное оборудование для людей, которые ожидают интенсивного использования. Стальная рама очень прочная, а встроенные колеса и гидравлическая система делают систему максимально простой в использовании.
Это дорогая модель, но если вы предполагаете частое использование, вам не обойтись без значительной цены.
Предназначен для использования в тяжелых условиях
4. Разное: от WoodWeb
Ознакомьтесь с инструкциями здесь
Здесь у нас есть еще один вариант от WoodWeb. В этой конструкции используются разрозненные детали для импровизированной лесопилки, которую вы сможете собрать по дешевке.
Минус этого процесса — все неопределенности. Хотя переработка материалов обычно является положительным моментом, в данном случае она вносит в процесс множество переменных, поэтому подходите к этому с осторожностью. Если вы не уверены в качестве материала, его не следует использовать.
Требуется немного творчества!
5. Профессиональный вариант для самостоятельной сборки от Wilkerdos
Ознакомьтесь с инструкциями здесь
Завершаем список планом от Wilkerdos. Эта лесопилка отличается тем, что она имеет производительность оборудования, используемого на профессиональных лесопильных заводах. Поймите, конечно, что этот фактор также значительно удорожает сборку, чем любой другой вариант в нашем списке. В то время как многие другие можно собрать за несколько сотен долларов, этот стоит десятки тысяч.
В конечном счете, это все равно будет стоить меньше, чем обычно платят профессиональные лесопилки, так что в этом отношении у вас есть возможность сэкономить немного денег, если ваши потребности более продвинуты.
Для профессионального использования
Заключение
Как вы, наверное, догадываетесь, обучение сборке ленточной пилорамы подходит не всем. Речь идет о промышленном оборудовании, предназначенном для чрезвычайно тяжелых условий эксплуатации. К таким вещам нельзя относиться легкомысленно.
В то время как каждый столяр хотел бы заготавливать свои собственные доски, некоторым может быть лучше отправиться на склад пиломатериалов. Конструкции из нашего списка облегчат создание безопасной и эффективной части оборудования. Внимательно следуйте инструкциям, чтобы насладиться высококачественной лесопилкой, которая поднимет вашу игру по дереву на новый уровень!
Связанные чтения:
- 10 БЕСПЛАТНЫХ ПЛАНОВ СВОИХ КОЛОВ, КОТОРЫЕ ВЫ МОЖЕТЕ СОЗДАТЬ СЕГОДНЯ
- 15 ПРОЕКТОВ НАСТОЛЬНОЙ ПИЛЫ Сделай сам, которые можно сделать уже сегодня
Изображение. Чрезвычайно прочная лесопилка: от WoodWeb
4 4. Разное: от WoodWebНовый одиночный строгальный станок идеален для фрезы Лесопилка
Многие люди мечтают зарабатывать на жизнь, используя оборудование Logosol.
Петер Андерссон из Врета Клостер, Остергётланд, Швеция, сделал именно это.
«Важно не оборудование, а бизнес-концепция и продажи», — говорит он.
У Питера был опыт работы коммивояжером, и он имел преимущество, когда начинал. Или, точнее, проникнуть в бизнес.
Все началось в 1983 году, когда семья из Линчепинга приобрела ферму вместе с лесом. Питер продолжал свою работу по продажам, одновременно наращивая ферму по производству мяса. Он заменил свою бродячую жизнь продавца собственной фирмой Stängsel & Skogsteknik.
«Мы продаем и устанавливаем заборы, ограды и ворота, — поясняет он.
ЛУЧШАЯ ПРИБЫЛЬ
Хотя на ферме была переносная лесопилка, он решил купить ограждение и ворота.
Лесопилка использовалась просто для производства древесины для собственных нужд. Со временем становилось все более очевидным, что маржа будет выше от производства, чем от последующей продажи.
Будучи опытным продавцом, Питер знает, что нужно найти свою нишу. Он остановился на воротах и заборах из дуба. Она эксклюзивна и, главное, более долговечна, чем импрегнированная сосна низшего качества, часто используемая в заводских воротах и ограждениях. Кроме того, бревна из дуба можно хранить гораздо дольше, чем хвойные, до того, как их распилят.
Для толстого дуба требуется мощное оборудование, поэтому переносную лесопилку заменили на ленточнопильный станок Logosol Norwood LM40.
«Пилорама работала хорошо, но вы же видите, какие у меня толстые бревна», — говорит Петр.
БОЛЬШАЯ МЕЛЬНИЦА ДЛЯ БОЛЬШИХ БРЕВЕН
Во дворе стоит гора толстых дубовых бревен вместе с еще более толстым вязом. У большинства из них нет шансов пройти через LM40. Вместо этого он инвестировал в более крупный ленточнопильный завод.
Новая стоит почти в десять раз дороже, чем LM40, но даже «большая пила» не может справиться с самыми большими бревнами на складе. Для этой задачи подходит только одна лесопилка: Big Mill Logosol с самой большой бензопилой Stihl, которую также можно найти на месте.
Самостоятельное производство начинает набирать обороты, и в то же время Питер инвестировал в полный строгальный станок и столярную мастерскую. Последний состоит только из профессиональных станков, а вертикально-фрезерный станок Logosol MF30 как решение проблем для любой необычной обработки
В строгальном станке нет ничего, кроме Logosol. Основным станком является четырехсторонний строгально-строгальный станок Ph360, а также два строгально-строгальных станка Solo, Sh330 и Sh510.
«Ш330 — хороший станок, быстрый и простой в настройке, но, к сожалению, для габаритов, которые я планирую, его недостаточно, — говорит Петр.
Вместо этого он купил новый рубанок Sh510 Solo. Он может работать с большими размерами, чем четырехсторонний строгальный/строгальный станок, и является долгожданным дополнением для больших ворот и т.
п. Питер также регулярно получает запросы о строгании небольших партий.
«Переустановить строгальный станок Solo гораздо быстрее, и результаты такие же хорошие, как и при использовании четырехстороннего строгально-строгального станка. Если это всего несколько метров, не имеет значения, придется ли вам дважды бегать по бревну», — объясняет он.
ПОЛЕЗНЫЕ СОВЕТЫ О ДУБЕ
В летние месяцы у него много работы по возведению заборов. Распиловка и строгание – зимняя работа. Теперь все готово для того, чтобы Stängsel & Skogsteknik стала в целом самодостаточной с точки зрения компонентов для ограждений, ограждений и ворот. Но сначала нужно распилить гору дубовых бревен и дать им как следует высохнуть. Под прикрытием есть место, так как производство мяса теперь ограничивается двумя коровами и одним быком.
«Свежепиленный дуб быстро гниет при соприкосновении с землей. Древесина должна быть как следует высушена», — говорит Питер, который по древней традиции обугливает нижнюю часть столбов.
