Ленточная пилорама своими руками: фото, описание, видеообзор

Самодельная ленточная пилорама сделанная своими руками: фото и описание конструкции, а также видео пилорамы в работе.

Умелец сделал своими руками ленточную пилораму, предлагаем ознакомиться с конструкцией самоделки.

Технические характеристики самодельной ленточной пилорамы:

1. Двигатель «Lifan», бензиновый, четырёхтактный, воздушного охлаждения, мощность – 13 л.с.

2. Обороты ведущего колеса – 1300 об/мин.

3. Максимальный диаметр заготовки для распила – 520 мм.

4. Длина заготовки для распила: с 2 трубами – 3 м, с 4 трубами – 6 м.

5. Максимальная ширина доски – 400 мм.

6. Диаметр рабочих колес – 400 мм.

7. Механизм подъема ленты – ручной и автоматический.

8. Длина ленточной пилы – 2960 мм.

9. Сцепление – автоматическое.

Конструкция пилорамы разборная, разбирается и монтируется в полевых условиях за несколько минут. На фото показан процесс сборки пилорамы и её работа.

Сначала устанавливается рама и две направляющие трубы.

Затем на трубы устанавливается передвижная каретка.

Далее автор монтирует рабочие колёса, диаметр колёс — 400 мм.

Устанавливает ведущее колесо.

Устанавливается двигатель с автоматическим сцеплением и ременная передача на ведущее колесо пилорамы. Двигатель приводит в действие ленточно-пильное полотно вращающееся на двух колесах.

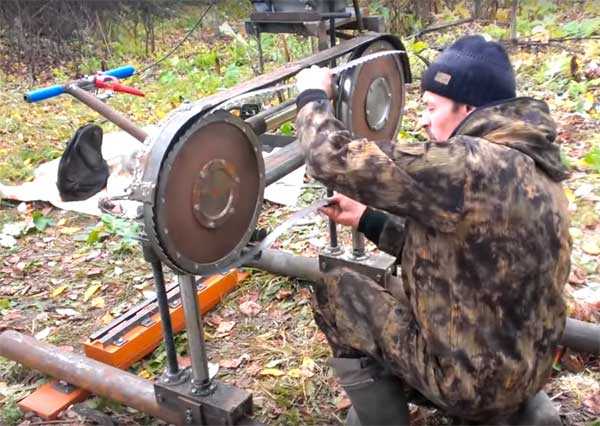

На рабочие колёса, одевается ленточная пила длиной 2960 мм. Пила натягивается с помощью натяжителя.

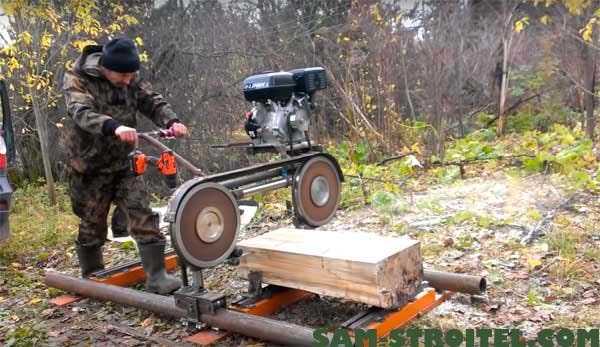

Далее показан процесс работы самодельной ленточной пилорамы.

Пилорама легко разрезает заготовку на доски. Толщина распила, регулируется ручным механизмом.

Такая самоделка пригодится для заготовки пиломатериалов в полевых условиях, вся конструкция собирается прямо на месте работы, в лесу.

Изготовление пилорамы своими руками, обойдётся намного дешевле, чем покупать промышленный вариант, а распускать бревна на доски самостоятельно, намного выгоднее, чем покупать готовые доски.

В этом видео, показана сборка и работа ленточной пилорамы.

Предлагаем посмотреть подробный видео обзор самодельной ленточной пилорамы.

sam-stroitel.com

Ленточная пилорама своими руками – Видео

Дача с печным отоплением всегда предполагает наличие большого количества дров. Одному человеку будет тяжело перепилить большую кубатуру древесины, поэтому целесообразно будет смастерить ленточную пилораму. При маленьких объемах дров не стоит заморачиваться над созданием ленточной пилорамы. Нужно сразу сказать, что это не так уже и легко, но в данной статье мы расскажем, как лучше всего это сделать своими руками.

Содержание:

  1. Видеоурок
  2. Достоинства и недостатки
  3. Чертёж пилорамы
  4. Детали пилорамы
  5. Корпус пилорамы
  6. Разновидности  пилорам

Видеоурок

Достоинства и недостатки

Пилорама имеет ряд преимуществ, среди которых быстрота работы и практичность. Имея такую пилку можно хорошо на ней зарабатывать, выполняя заказы и просьбы людей. Недостатки сборки пилорамы в самой ее комплектации. Для правильной сборки требуется множество деталей из автомобилей и дополнительных работ, среди которых сварочные, токарные, заточные, разводные и т.д.

Чертёж пилорамы

Существуют пилорамы с бензиновым двигателем и электрическим. Остановимся на втором. Перед тем, как ознакомиться с процессом изготовления ленточной пилорамы своими руками видео, ознакомимся с уроком, представленным выше.

Детали пилорамы

  •  Рамы с парой направляющих для перемещения ленты.
  • Винт для подъема пилящего механизма.
  •  Пружинный или гидравлический механизм для натяжки пильной ленты .
  •  Защитный кожух.
  •  Два колеса (ведущее и ведомое).
  •  Электродвигатель.
  •  Рельсы для перемещения пилорамы.
  •  Эксцентриковые зажимы.
  •  Бак для смазки механизма.

Для сборки ленточной пилорамы необходимо взять старые шкивы диаметром 30 см, можно из комбайнов или других машин. Для направляющих пилорамы берутся полдюймовые и больше дюйма трубы. Необходимо на трубу в полдюйма надеть дюймовые с миллиметровым зазором.

  1. Ходовая часть. Создание пилорамы нужно начинать с каркаса и ходовой части. Для этого нужно взять стальной уголок на 5 см и установить его верхней стороной. При установке необходима точность. В противном случае плохо установленный уголок быстро износит колеса и будет препятствовать свободному ходу.
  2. Перегородками
    («шпалами») такой конструкции может служить квадратная труба 25х25 мм.
  3. Зажимы делаются с помощью присоединения (приварки) трубы полдюйма между шпалами. А уже на трубах нужно делать крепятся когти для зажима бревна. Процесс зажима происходит с помощью нескольких ударов молотком вглубь дерева.
  4. Для фиксации маленьких заготовок в выступающих частях рельсы устанавливаются болты M14 x 100 мм. Помимо этого на профиле сделаны перепонки, которые служат мостом для прокладки бревна.
  5. Закрепление шкивов. Шкивы нужно слегка подточить для того, чтобы ремень на пару сантиметров был больше шкива. Перемещение происходит по ранее установленным трубам.
    Монтируются шкивы под 4-х градусным уклоном, именно в таком положении лента сама плотно натягивается на ролики.
    Главным (ведущим) шкивом считается правый. Его запуск производится с помощью автоматического натягивания пружины. Ведомый шкив же необходимо зафиксировать очень туго, чтобы он «не гулял».
  6. Механика. В пилораме зачастую используются каленые ролики, но в нашем случае лучше всего сделать роликовый узел. Эта часть механизма представляет собой три подшипника расположенные на одной оси. Первый 202-й марки и заднего на 2-4 мм больше.
  7. Для создания вала нужны две трубы – на полдюйма и чуть больше (как с вариантом ходовой части). В полудюймовке вал заварен к нижней части со смещением оси. Вся собранная конструкция из вала и трубок прикреплена к направляющим так, чтобы роликовый узел мог крепко фиксировать бревно разного диаметра. Для смазки шкива возле ролика установлен емкость со смазкой.

Корпус пилорамы

Остов пильной установки делается из сотого швеллера. Для большей устойчивости инструмент закрепляется косынками. Режущий угол фиксируют болты с контрагайкой, как на рисунке.

Разновидности  пилорам

Мы представили вам тип пилы с электромотором, а теперь коротко пройдемся по новому виду пилорамы с бензиновым мотором. Зачастую такие пилорамы можно пробрести у фирм-производителей, но при детальном исследовании конструкции – попробовать сделать самому. Основу таких пил составляет встроенная бензопила продуктивностью в 6,5 л.с, которая закреплена на роликовой тележке. Перемещается такое устройство по рельсам стоящим на земле.
Такие пилы способны распиливать круглый лес различного диаметра. Для такого инструмента используют большой мощности цепную пилу с бензиновым или электрическим мотором. Но цепные пилы имеют один большой недостаток – много опилок при распиле. Они не экономны. Ленточные пилы на много экономнее разрезают дерево, не оставляя большого количества опилок. Ленточные пилорамы от 1 метра в диаметре способны делить большие бревна.
Еще один недостаток пилорам двигающихся по рельсам – большая площадь разброса опилок. Это решается установкой воздуховодом. Его подключают к стружкоотсосу и опилки просто засасываются в трубу и выбрасываются наружу.
Существуют еще ленточные пилорамы из дерева. Но чаще всего их делают маленькими (мини). Они способны распиливать бревна диаметром до 40 см, но такие пилорамы непрактичны, потому что дерево быстро снашивается и при частой эксплуатации станок снашивается.

Как видите, профессиональную ленточную пилораму сделать своими руками в современных условиях нелегко. Такое было возможно при советской власти, когда любой знакомый токарь мог выточить деталь любой конфигурации. В современных условиях, такое сделать тяжело – легче купить.
Любые пилорамы нецелесообразно покупать или собирать для маленького объема работ. Они зачастую покупаются в коммерческих целях. Период окупаемости любой пилорамы очень мал, потому что актуальность такого оборудования в сельской местности всегда высока. Очень просто за лето заработать сумму денег за счет предоставления услуг пилорамой. Пилорама послужит не только в заготовке дров, но и в распиле досок или других деревянных материалов.
В этой статье мы приблизили вас к сборке ленточной пилорамы своими руками, попытались рассказать и на примерах показать, какие варианты сборок пилорам есть. Надеемся, данный материал поможет вам облегчить работу при создании пилорамы.

Читайте также Ручные культиваторы своими руками,  Самодельные дисковые пилорамы

nashprorab.com

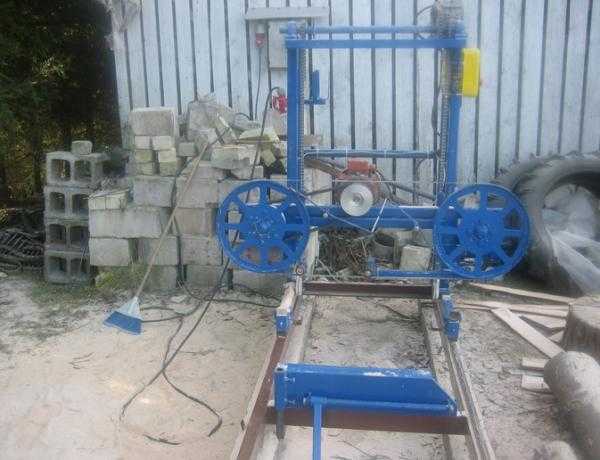

Ленточная пилорама своими руками, простой и надежный станок

Масштабные работы с использованием деревянного бруса или доски, например, работа плотника или самостоятельное строительство дома, связаны с необходимость регулярного распила необработанных бревен. Разумеется, можно закупать готовые пиломатериалы или приобрести пилораму промышленного изготовления, но это дорого. Данная статья рассказывает (на основе реального опыта), как была изготовлена ленточная пилорама своими руками при относительно небольших расходах.

Это вполне реально сделать и вы получите надежную конструкцию, позволяющую распиливать ствол дерева на отдельные доски трехметровой и более длины. Вам понадобятся некоторые материалы (сортовой прокат и детали старых машин), а также провести слесарные, сварочные и токарные работы. Все было спланированы так, чтобы свести к минимуму необходимость в токарных работах.

«Шпалами» этой конструкции стала профильная труба размером 25х25 мм.

Между этими профильными трубками, приварена полудюймовая труба, а не ней уже закреплены когти — крепеж для бревна. Данные когти свободно наклоняются и перемещаются, а когда нужно зафиксировать бревно, то по зажимам производится несколько ударов молотком, в результате этого происходит самозаклинивание фиксирующего механизма.

Когда делалась ленточная пилорама своими руками, то трубки профильные («шпалы») были изготовлены так, что выступают за рельсы. На выступающих частях стоят болты (M14 x 100 мм) для регулировки. Кроме этого, на профильных трубах сделаны «мостики» — перемычки, на которые кладут бревно перед обработкой. На случай заготовок маленькой длины, последние две перемычки установлены на расстоянии полуметра друг за другом.

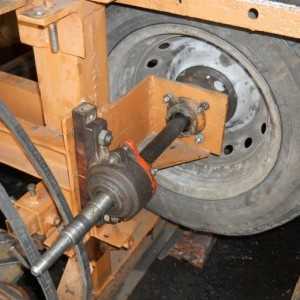

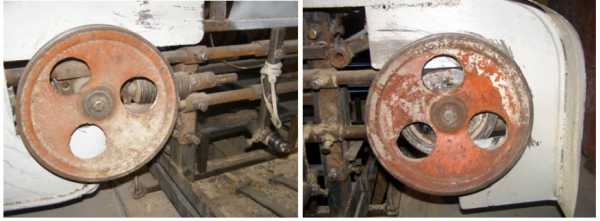

Шкивы были подточены так, что надетый ремень на несколько сантиметров выступал. Для корпусов шкивов использовались ступицы от автомобиля «Москвич», приваренные к трубками.

Все это вместе перемещается по направляющим — расположенным горизонтально полудюймовым трубам, а при необходимости, с помощью болтов, данный узел фиксируется.

При выставлении шкивов, вы можете столкнуться с неожиданными проблемами, из-за которых их придется отрезать и снова приварить. Это связанно с тем, что на практике, установка шкивов «по науке», параллельно, приводит к слету ленты в процессе работы. Так что, лучше их установить с легким наклоном, до 4 градусов, тогда лента в движении будет «сама натягиваться» на ролики.

Ведомым шкивом является правый, он натягивается, автоматически, пружиной. В данном случае была использована пружина, демонтированная с мотоцикла «КаСика». А ведущий, левый шкив фиксируется жестко, но его можно сместить, если поменяется размер ленточной пилы.

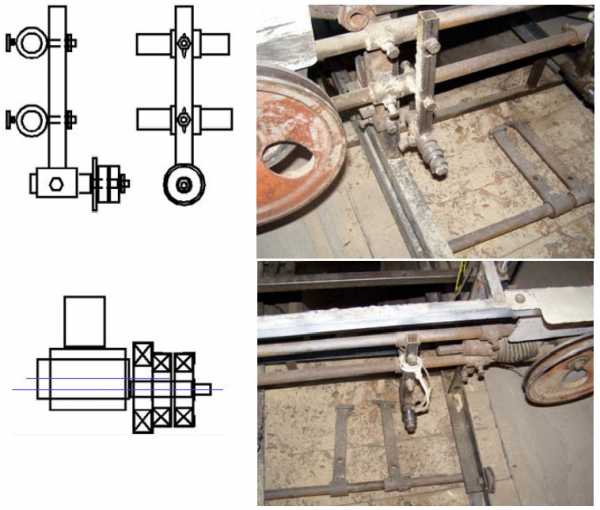

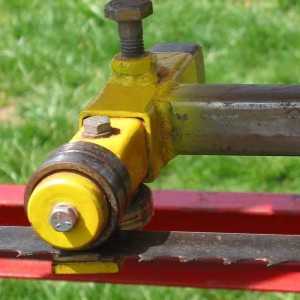

В пилораме надо использовать каленые ролики. В описываемом в статье варианте был использован роликовый узел, который проще сделать своими силами и быть уверенным в его надежности.

Этот узел состоит из трех подшипников на одной оси: двух — марки 202 и третьего, стоящего сзади, на 2-4 миллиметров больше. Вал с роликами выточен с учетом того, чтобы при изменении ширины пилы, установить шайбы между подшипниками.

Вал входит в две трубки: полудюймовая и вторая, в которую полудюймовка вставлена. В полудюймовой трубе вал находится со смещением оси, фактически, приварен к нижней стенке. Весь данный узел из вала и трубок прикреплен к направляющим таким образом, чтобы роликовый узел можно было регулировать по высоте, смещать в сторону, при различном диаметре бревен, и надежно фиксировать после регулировки. Со стороны ведомого шкива на ролик установлена капельница, подающая смазывающе-охлаждающую жидкость (СОЖ).

Сама рама, высотой полтора метра, сделана из швеллера номер 100, а для дополнительной жесткости, конструкция укреплена косынками. Блок для резки может двигаться по швеллерам посредством шпилек-винтов. А жесткую фиксацию режущего узла в пилораме обеспечивают болты с контргайкой.

Итак, как видите, такое оборудование, как ленточная пилорама своими руками может быть изготовлена даже в условиях небольшой домашней мастерской или гаража. Таким образом, плотник или дачник получит возможность прямо у себя на участке распускать на доски большие заготовки для своих нужд или даже немного зарабатывать — брать заказы на распил бревен.

Еще несколько вариантов рабочих узлов ленточной пилорамы:
