Ленточная шлифовальная машина своими руками (26 фото + описание изготовления)
Самая простая ленточная шлифовальная машина своими руками, подробное описание изготовления с фото и видео.
Всем любителям по мастерить, привет! Хочу показать очередную самоделку из двигателя от стиральной машины — ленточная шлифмашина.
Если Вас заинтересовала самоделка, предлагаю ознакомиться с конструкцией более детально.
- — фанера;
- — двигатель от стиральной машинки;
- — сантехническая муфта и кусок трубы;
- — резьбовой стержень, болты, гайки, шайбы;
- — клей;
- — кусок ДСП;
- — подшипники;
- — включатель.
Далее смотрим фото изготовления шлифовального станка.
Первым делом, нарезаем заготовки из ДСП, для изготовления корпуса будущей шлифмашинки.
Далее? нам понадобится двигатель от стиральной машины. Установим ведущий ролик на вал двигателя, для таких целей подбираем соединительную муфту для пластиковых труб такого диаметра, чтобы ее можно было плотно надеть на шкив вала.
В муфту вставляется кусок сантехнической трубы, которая и служит ведущим роликом. Для лучшего сцепления со шлифовальной лентой, ролик можно обклеить резиной от велосипедной камеры.
Собираем корпус, также устанавливаем двигатель, надежно прикручиваем его болтами с гайками. В столешнице будет два отверстия, одно под ведомый ролик, а другое под ведущий.
Ведомый ролик делаем тоже из куска сантехнической трубы, в трубу нужно запрессовать два подшипника. В качестве оси используем длинный болт или резьбовой стержень. Ось ведомого ролика крепится к специальной платформе из фанеры, эта платформа может двигаться под столешницей в горизонтальном направлении, в результате чего и будет осуществляться натяжка шлифовального ремня.
Для удобной натяжки ремня, можно приспособить, длинный резьбовой стержень с гайкой, который тянет платформу, тем самым натягивая шлифовальный ремень. Что касается центровки ремня, то тут такая функция не предусмотрена. Важно закрепить ролики так, чтобы оси они не сходились, а немного раздвигались, если смотреть сверху, тогда ремень не будет слетать.
Крепим опорную площадку для наждачной ленты.
Одеваем на ролики, шлифовальную ленту.
Самодельная ленточная шлифмашина, полностью справляется с обработкой древесины, отличная самоделка для домашней мастерской!
Также, прилагается видео, где подробно показан процесс изготовления ленточной шлифовальной машины своими руками.
Небольшая ленточная шлифовальная машина своими руками
Самоделки своими руками » Станки и инструменты » Ленточная шлифовальная машина своими руками
Станки и инструменты /13-дек,2020,10;59 / 10222
Из этой статьи вы узнаете как сделать простой шлифовальный станок своими руками. Здесь представлено детальное описание работы, фото и видео.
Много различных самоделок можно увидеть на сайте https://sdelairukami.ru, рекомендуем.
Приветствие всем домашним мастерам и умельцам! Вашему вниманию — очередная самоделка на основе двигателя от стиральной машины (ранее мы описывали, какие можно сделать самоделки на базе двигателя от стиральной машины).
Чтобы соорудить эту конструкцию, нам нужно подготовить следующие материалы в виде:
• фанеры;
• двигателя от стиральной машины;
• сантехнической муфты и отрезка трубы;
• стержня с резьбой , болтов, шайб, гаек;
• клея;
• куска ДСП;
• подшипников;
• выключателей.
На фото можно увидеть как идет процесс изготовления шлифовального станка.
Сначала нужно нарезать заготовки из ДСП – из них у нас получится корпус нашего будущего устройства.
Следующий шаг – двигатель стиральной машинки. Для установки ведущего ролика на вал двигателя подбирается соединительная муфта из пластиковых труб таких размеров, чтобы она потом плотно сидела на шкиве вала. Чтобы получить нужный размер шкива вала, нужно включить двигатель и поработать напильником по типу токарного станка. Затем муфта аккуратно запрессовывается на шкив, она должна фиксироваться чётко. А чтобы закрепить ее дополнительно, можно воспользоваться клеем.
В муфту вставляем отрезок трубы, которая выступает в качестве ведущего ролика. Чтобы обеспечить лучшее сцепление со шлифовальной лентой, обклеиваем ролик резиной от камеры с велосипедного колеса.
Следующий этап – сборка корпуса, установка двигателя, надежная фиксация его болтами и гайками. Столешница будет с двумя отверстиями – для ведомого ролика и для ведущего.
Для изготовления ведомого ролика также берем отрезок трубы, в нее запрессовываем пару подшипников. Ось делаем из длинного болта либо резьбового стержня. Ось ведомого ролика крепим на специальную платформу из фанеры, которая может передвигаться под столешницей в горизонтальной плоскости.
Чтобы ремень можно было натягивать максимально удобно, приспособляем длинный стержень с резьбой с гайкой. Он будет тянуть платформу – так будет происходить натяжка шлифовального ремня. Следует отметить, что здесь не предусмотрено функции центровки ремня. Следует зафиксировать ролики таким образом, чтоб оси не сдвигались, а несколько расходились – если смотреть с верхней точки. Так ремень у нас не слетит.
Затем крепится опорная площадка для наждачной ленты.
Шлифовальная лента одевается на ролики.
Теперь обработкой древесины можно заниматься при помощи самодельной ленточной шлифмашины. Домашняя мастерская пополнилась отличным помощником!
В видео можно в подробностях рассмотреть как изготовляется ленточная шлифовальная машина своими руками.
Поделиться:
Как пользоваться ленточной шлифовальной машиной
Фото: istockphoto. com
Ручная ленточная шлифовальная машина собьет старую краску или лак за считанные минуты. Он может с удивительной скоростью сглаживать пол или настил, а также быстро выравнивать грубые пиломатериалы и доски. Тем не менее, несмотря на то, что мини-ленточная шлифовальная машина часто рассматривается как сверхмощный инструмент, она достаточно легкая для более деликатной работы. Существуют также настольные ленточные шлифовальные машины, которые можно использовать для тонкой обработки и финишной обработки.
Ключом к получению максимальной отдачи от любой ленточной шлифовальной машины является понимание ее возможностей. В этой статье мы рассмотрим различные модели ленточных шлифовальных машин и расскажем, как использовать ленточные шлифовальные машины как для быстрого удаления материала, так и для проектов, требующих большей точности.
СВЯЗАННЫЕ С: Лучшие детали шлифовальные машины для ваших проектов DIY
2 типа ленточных шлифовальных машин, которые должны знать домашние мастера Ленточные шлифовальные машины делятся на две основные категории: ручные ленточные шлифовальные машины, которые можно легко взять с собой на заготовку, и настольные модели где работа берется на стационарную машину.
Фото: Amazon.com
Ручные ленточные шлифовальные машины обычно используются для выполнения работ своими руками и ремонта. Их можно перемещать вперед и назад по большим поверхностям, быстро удаляя старую отделку с дверей, столов, балок или балок. Их способность быстро удалять материал также делает их идеальными для выравнивания необработанных досок или первоначального шлифования для устранения дефектов.
Размеры ручной ленточной шлифовальной машины могут значительно различаться. Широкая ленточная шлифовальная машина обычно является деревообрабатывающим инструментом и обязательно включает в себя мешок для пыли. Те, у кого узкие ремни (также называемые силовыми напильниками), часто можно использовать на металле, и у них может не быть мешка для пыли.

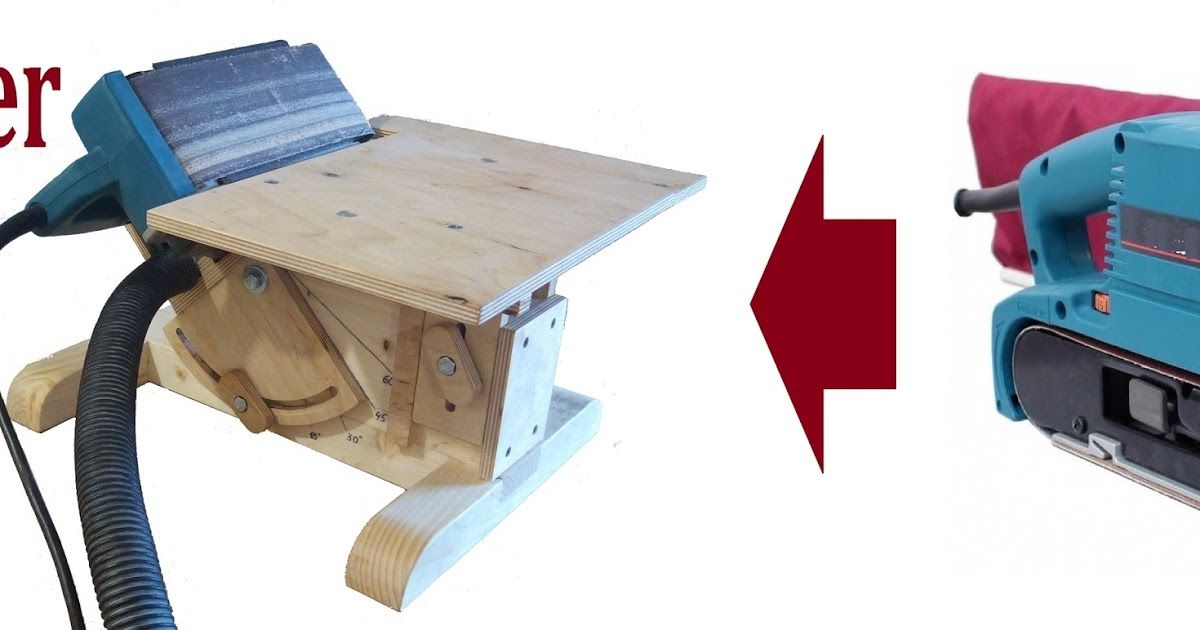

Некоторые любители столярных работ строят подставку для ленточной шлифовальной машины. Они либо переворачивают инструмент, превращая его в легкий настольный шлифовальный станок, либо монтируют его сбоку, чтобы создать базовый ленточный шлифовальный стол. Планы широко доступны.
Наша рекомендация: Skil 7510-01 Ленточная шлифовальная машина – купите на Amazon за $59,99
Ленточная шлифовальная машина Skil — это многофункциональная и недорогая ленточная шлифовальная машина, которая может выполнять широкий спектр работ по дереву в домашних условиях и в домашних условиях.
Фото: homedepot.com
Как следует из названия, настольная ленточная шлифовальная машина обычно крепится к столу. Ремень может двигаться горизонтально, а также может быть наклонен под любым углом до 90 градусов на многих моделях. Помимо шлифования плоских поверхностей, они часто очень полезны для придания формы.
Многие модели также оснащены дисковой шлифовальной машиной сбоку машины. Он поставляется с шлифовальным столом, который часто можно наклонять до 45 градусов, и упором для скоса. Сочетание этих двух функций позволяет устанавливать сложные углы, тем самым увеличивая диапазон использования ленточной шлифовальной машины. Обычно это деревообрабатывающие инструменты, хотя смена абразива позволяет некоторым шлифовать металлы.
Наша рекомендация: WEN 6502T Ленточно-дисковая шлифовальная машина — приобретите в The Home Depot за 120,35 долл. США
Стабильное чугунное основание, мощный двигатель на 4,3 А, 36-дюймовый ремень и 6-дюймовый диск делают этот прочный профессиональный инструмент отличным соотношением цены и качества.
Знание назначения различных частей помогает понять, как работает каждая ленточная шлифовальная машина, и, таким образом, пользователь может получить максимум от инструмента. Некоторые детали являются общими как для ручных, так и для настольных шлифовальных машин, но есть и ключевые отличия.
Фото: Amazon.com
- Лента: Ленточная шлифовальная машина получила свое название от абразивной ленты, которая проходит вокруг двух роликов, один из которых приводится в действие электродвигателем.
- Натяжитель ремня: Оба типа ленточных шлифовальных машин оснащены натяжным рычагом, позволяющим быстро менять надетые ленты.
- Ручки: Ручные ленточные шлифовальные машины имеют две ручки: заднюю и переднюю. Они обеспечивают максимальный контроль.
- Триггер или кнопка включения/выключения: Ручные ленточные шлифовальные машины имеют курок на задней рукоятке и часто кнопку блокировки для постоянной работы. Настольные шлифовальные машины имеют простую кнопку включения/выключения.
- Пылесборник: Все ленточные шлифовальные машины имеют пылесборники. Ручные модели обычно включают мешок для сбора. Настольные модели можно присоединить к магазинному пылесосу или другой вытяжной системе.
- Контроль слежения: Эта функция гарантирует, что лента остается по центру роликов. На некоторых ленточных шлифовальных машинах управление автоматическое.
- Индикатор давления: Наиболее удобные в использовании ручные ленточные шлифовальные машины оснащены индикатором, который загорается при приложении нужного давления.
- Двигатель с регулируемой скоростью: Ручные ленточные шлифовальные машины могут также иметь регулировку скорости для повышения производительности и управляемости. На настольных шлифовальных машинах лента и диск могут вращаться с разными скоростями, но они не меняются.
- Диск и стол: Как упоминалось выше, большинство настольных ленточных шлифмашин также имеют шлифовальный диск и стол. Они добавляют универсальности и позволяют точно шлифовать мелкие детали.
Безопасное использование ленточной шлифовальной машины во многом зависит от здравого смысла. Однако эти советы помогут избежать ненужных травм.
- Всегда крепко держите ручную ленточно-шлифовальную машину за обе ручки. Не поддавайтесь искушению использовать только заднюю рукоятку. Изменения поверхности материала могут привести к внезапному захвату материала или реакции крутящего момента, что может привести к неприятным травмам запястья.
- Никогда не надевайте свободную одежду во время ленточной шлифовки, так как она может застрять в ленте или роликах. Галстуки, ожерелья и браслеты следует заправить внутрь одежды или снять.
- Управление по охране труда и технике безопасности (OHSA) предупреждает, что древесная пыль может вызывать проблемы с дыханием и аллергические реакции. Всегда надевайте пылезащитную маску и защитные очки.
- Регулярно опорожняйте мешок для пыли или прикрепите какое-либо устройство для удаления пыли для настольных моделей.
- Во время работы держите руки и пальцы как можно дальше от шлифовальной ленты. Ссадины кожи, вызванные шлифовальными машинками, очень болезненны. Надевайте легкие кожаные перчатки (не шерстяные или тканевые), когда это целесообразно.
- Всегда выключайте питание или извлекайте аккумулятор из аккумуляторной ленточной шлифовальной машины перед заменой ленты.
Ленточные шлифовальные машины — это простые инструменты, требующие минимальной настройки, кроме установки ленты и регулировки траектории на моделях, которые не делают это автоматически. Тем не менее, владельцам всегда необходимо прочитать руководство пользователя перед запуском.
Также стоит подумать о подходящем абразиве для каждой задачи. Наждачная бумага стоит недорого и оказывает существенное влияние на производительность ленточной шлифовальной машины.
СВЯЗАННЫЙ: Сколько стоит ремонт деревянных полов?
Как пользоваться ленточной шлифовальной машиной вручнуюРучные ленточные шлифовальные машины поставляются уже собранными. Все, что нужно перед началом работы, это прикрепить мешок для пыли и надеть абразивную ленту.
Фото: istockphoto.com
ШАГ 1: Сначала нанесите задний край. Наилучший способ использования ленточной шлифовальной машины этого типа — аккуратно опустить задний ролик на поверхность и позволить переднему ролику опуститься естественным образом при вращении ленты. Используйте крепкую хватку, чтобы сохранить контроль. Применение переднего ролика в первую очередь может привести к тому, что инструмент зацепится за древесину, что может привести к образованию глубоких бороздок, которые будет трудно исправить.
Для эффективного шлифования не требуется большого давления. На самом деле слишком сильное нажатие может остановить инструмент, создавая ненужную нагрузку на двигатель. Это может также сжечь дрова.
Хотя некоторые из лучших ленточных шлифовальных машин имеют индикаторы давления, большинство из них полагаются на управление пользователем. Если материал не удаляется так быстро, как ожидалось, можно применить большее давление, но это следует делать постепенно.
ШАГ 3: Часто проверяйте ход выполнения.Большие ручные ленточные шлифовальные машины — это мощные машины, которые могут очень быстро зачищать поверхность или удалять материал, особенно если лента еще относительно новая. Важно регулярно останавливаться, чтобы проверять прогресс, и не удалять больше, чем необходимо.
Стационарные настольные ленточные шлифовальные машины часто требуют некоторой сборки, и зачастую их проще всего собрать там, где будет стоять инструмент.
Фото: istockphoto.com
ШАГ 1: Соберите и установите ленточную шлифовальную машину на место.Настольные ленточные шлифовальные машины могут потребовать небольшой сборки. В дополнение к установке ремня часто необходимо прикрутить стол и угловую направляющую. Это не сложно и займет всего несколько минут.
ШАГ 2: Используйте правильное представление заготовки.Всегда работайте против направления движения ремня. Это обеспечивает максимальный контроль и предотвращает вырывание заготовки ремнем из рук. При использовании шлифовального круга положите заготовку на стол со стороны вращения вниз (по часовой стрелке). Это предотвращает опасность его выброса в воздух.
Не пытайтесь удалить слишком много материала за один проход. Использование нескольких проходов позволяет избежать перегрева и подгорания работы.
ШАГ 3: Часто проверяйте ход выполнения. Как и при любом шлифовании, часто проверяйте работу. Всегда можно еще немного отшлифовать. Приклеить опилки обратно невозможно, если их слишком много.
За ленточной шлифовальной машиной очень легко ухаживать. Следующие два шага увеличат производительность и продлят срок службы.
- Шлифовальные ленты могут быстро забиваться, уменьшая режущее действие и часто вызывая возгорание деревянных поверхностей. Вместо того, чтобы заменять ремень, его жизнь часто можно продлить, используя недорогой очиститель ремня, такой как этот высоко оцененный ластик, доступный на Amazon.
- Опилки и металлическая стружка могут серьезно повредить движущиеся части и двигатель ленточной шлифовальной машины. Всегда очищайте инструмент после каждого использования. Несколько минут с мягкой щеткой и пылесосом — все, что требуется.
СВЯЗАННЫЕ: Лучшие эксцентриковые шлифовальные машины протестированы экспертами Боба Вила
Заключительные мысли Ленточные шлифовальные машины не являются сложными инструментами, но доступное разнообразие иногда приводит к путанице. Ручные модели обычно являются мощным вариантом для удаления старой отделки с больших заготовок и выравнивания необработанных досок. Настольные версии также могут быстро удалять материал, но также предлагают универсальность для детальной работы. Знание основных характеристик, важные советы по технике безопасности и практические советы по использованию ленточной шлифовальной машины помогут пользователям инструмента неизменно добиваться желаемых результатов. Даже полные новички могут справиться с этой категорией инструментов с минимальными усилиями.e
