Ленточно-шлифовальный станок по металлу: характеристики и подбор

Предназначение ленточного шлифовального станка по металлу заключается в шлифовке поверхности металлического изделия для дальнейшей ее полировки. В процессе работы такой шлифмашинкой устраняются мелкие дефекты металла – заусенцы или остатки ржавчины. Основным элементом шлифовального аппарата является лента. Состоит она из абразивной крошки, которая непосредственно воздействует на металл заготовки. С учетом твердости обрабатываемого материала и необходимого качества поверхности устанавливается ее разная степень зернистости.

Располагается лента на шкивах, которые приводятся во вращение двигателем. Управление шлифовальным станком простое. Деталь соприкасается с движущейся лентой, и поверхность металла приобретает требуемую гладкость. На оборудовании установлен защитный кожух, который предназначен для защиты оператора от разлетающейся стружки. Выполняется он из оргстекла. Материал обладает повышенной прочностью.

Шлифовальные станки бывают разных размеров. Они отличаются простотой конструкции, поэтому часто изготавливаются своими руками. Некоторые аппараты характеризуются небольшими габаритами, поэтому являются настольными. Они находят применение в условиях мелкого производства.

Назначение ленточно-шлифовального станка

Ленточные шлифовальные станки находят массовое применение в промышленности, связанной с обработкой металла. С помощью такой операции проводится финишная доводка поверхности изделия. Работа возможна как с закаленной сталью, так и с цветными металлами.

С помощью ленточных шлифовальных аппаратов поверхность приобретает нужный уровень шероховатости. Операция проводится на деталях разной конфигурации:

  • ­ плоских;
  • ­ круглых;
  • ­ четырехугольных.

Возможно проведение шлифовальным инструментом следующих операций:

  • ­ устранение поверхностных углублений и возвышенностей;
  • ­ снятие наплывов с металла;
  • ­ устранение заусенцев;
  • ­ обработка поверхностей, расположенных внутри деталей;
  • ­ обработка радиусов закруглений;
  • ­ работа с поверхностью металла под окончательное покрытие.

Конструкция шлифовального аппарата позволяет обрабатывать как небольшие заготовки, так и крупногабаритные изделия. Эта возможность существует благодаря свободному доступу к абразивной ленте. В рабочее пространство можно поместить деталь любых конфигурации и размера.

Основные узлы и элементы оборудования

Особенностью шлифовальных станков является ленточный рабочий инструмент. В этом качестве выступает абразивная лента.

Еще в состав шлифовального станка входят следующие узлы:

  1. Станина. Это массивное основание из толстого металла. Такая часть станка отвечает за устойчивость оборудования. Чем больших размеров заготовка, тем габаритнее требуется станина.
  2. Ведущий и ведомый ролики, на которых находится лента. Это полые изделия со встроенными подшипниками закрытого типа. Располагаются все ролики в одной плоскости. Такое условие необходимо для того, чтобы не происходило соскакивания ленты. Ширина роликов тоже соответствует ее размеру.
  3. Лента. Это основной инструмент, который отвечает за шлифовку металла. Располагается она на роликах. Имеет разную степень зернистости.
  4. Натяжитель. Хорошее натяжение ленты дает отсутствие ее прогиба в процессе шлифовки металла. Это обеспечивается встроенной системой натяжения. Ослаблением натяжного ролика удобно проводить замену ленты. Это особенно важно при частой смене абразивного инструмента.
  5. Коробка передач. Ее присутствие возможно только на крупногабаритных станках, применяемых на больших производствах. Для частной мастерской в ней необходимости нет.
  6. Электрическая система, куда входит электродвигатель с блоком управления. Передача крутящего момента идет непосредственно на ролик. В качестве переходного звена используется ременная передача. Она же регулирует нужные обороты.
  7. Сверху располагается кожух, защищающий от летящей стружки.

Если габариты шлифовального оборудования большие, то встраивается система вентиляции. Для небольшого станка такие устройства не требуются.

Важные характеристики: что стоит знать перед покупкой

Во время выбора шлифовального станка по металлу учитываются его характеристики. Подбор ведется с учетом планируемых работ. Если оборудование будет устанавливаться в домашней мастерской, то подбирается аппарат без коробки передач. В таком оборудовании крутящий момент сразу передается на вал. Это позволяет уменьшить габариты станка.

Также обращается внимание на следующие параметры:

  1. Мощность электродвигателя. Оптимальная величина составляет 2,8 КВт.
  2. Параметры ленты. В зависимости от ее ширины и длины изменяется степень износа в процессе эксплуатации. Более широкое изделие захватывает увеличенную площадь обрабатываемого металла.
  3. Требуемое направление шлифования: вертикальное или горизонтальное.
  4. Скорость перемещения ленты. В зависимости от этого параметра изменяется время проведения операции шлифования металла.
  5. Размер расстояния от места расположения металлической детали до абразивной ленты.
  6. Если планируется приобретение станка для крупного производства, то важным параметром является точность обработки. Поэтому ведется выбор типа подачи: в механическом режиме, автоматическом или полуавтоматическом.
  7. Габариты шлифовального станка и его вес.
  8. Материал изготовления роликов. Производиться они должны из инструментальной стали с высокой степенью закалки.

После окончательно сделанного выбора шлифовального оборудования следует его подключение и проверка работы во всех режимах.

Предварительно проверяется система натяжения. Это необходимо сделать для того, чтобы не происходило провисания ленты. Перетяжка ее тоже недопустима, чтобы не произошло разрыва. Натягивается она в соответствии с инструкцией.

При работе соблюдаются следующие правила:

  1. Процесс шлифования металла должен проходить только во время работы двигателя. При его остановке контакта ленты с металлом не допускается.
  2. Заготовка перемещается только вдоль ленты.
  3. После окончания шлифовальных работ станок подлежит очистке от стружки.

Популярные модели шлифовальных станков по металлу

Наиболее популярные модели ленточных шлифовальных станков представлены в таблице.

Название моделиМощность в кВтГабариты ленты в ммВес в кгГабариты изделия в кг
STALEX S-500,751000х5026540×440×370
STALEX S-7532000×75751150×570×570
STALEX S-1502,82000×1501301150×630×640

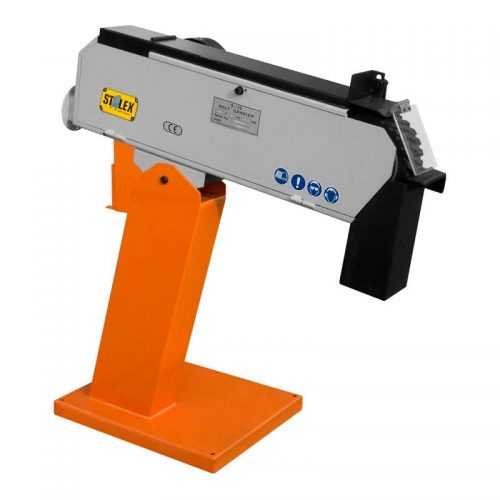

STALEX S-50

STALEX S-75

STALEX S-150

Ленточные шлифовальные станки относятся к оборудованию, которое часто используется в домашнем хозяйстве. Простая конструкция обеспечивает возможность изготовления аппаратов своими руками. Прочитавшие эту статью, возможно, сами участвовали в сборке таких аппаратов, а затем работали на них. Если вы знаете какие-либо нюансы, поделитесь своими наблюдениями в комментариях к этой статье. Ваш опыт будет ценен для желающих приобрести такой станок. Возможно, кто-то захочет изготовить его своими силами.

wikimetall.ru

Небольшой ленточно-шлифовальный станок


Для заточки ножей мастер-самодельщик изготовил мини шлифовальный станок. В изготовлении станка мастер использовал запчасти от старого принтера. Мощность такого станка конечно небольшая, но со своим задачами станок справляется.

Инструменты и материалы:
-Наждачная бумага;
-Деревянная скалка;
-Линейка;

-Карандаш;
-Угольник;
-Сверлильный станок;
-Ножовка;
-Подшипники;
-Молоток;
-Нож;
-Принтер с исправным двигателем;
-Плексиглас;
-Тумблер;
-Плотная ткань;
-Клей;
-Клейкая лента;



Шаг первый: ролики
Ролики мастер изготовил из скалки для теста. Отрезает два ролика нужной длинны. Длинна ролика выбирается исходя из ширины шлифовальной ленты. Затем мастер находит центр окружности и сверлит сквозное отверстие.

Шаг второй: обработка роликов
Теперь нужно ролики обработать и сделать как можно ровнее. Токарный станок у мастера отсутствует, и он делает его примитивный аналог. В доске делает отверстие и устанавливает подшипник. Зажимает доску на сверлильном станке, центр подшипника к центру сверла. Вставляет в отверстие ролика шпильку и зажимает в патроне сверлильного станка. Второй конец шпильки заходит во внутреннюю обойму подшипника.

Цилиндр зажимается на шпильке гайками. Теперь включив станок можно обработать поверхность ролика. Также мастер снимает фаску по краю роликов. Это нужно что бы шлифбумага не рвалась.


Шаг третий: привод
Привод мастер взял из старого принтера. Разобрал принтер. Доработал крепежную пластину, просверлил отверстия под болты, удалил лишние части. Рассверлил отверстие в шестеренки привода. Закрепил шестерню на валу.

Шаг четвертый: рамка
Рамка, на которой закреплен весь механизм, состоит из двух половин, и сделана из плексигласа. Вырезает две пластины. Соосно сверлит в пластинах отверстия под нижний и верхний вал. Причем валы располагаются между рамками и должны заходить в отверстия на 2/3. Края рамок скругляет.

Шаг пятый: натяжитель
Отверстие в рамке для нижнего ролика мастер сделал овальным. Это дает возможность регулировать ролик. Для регулировки изготавливает натяжитель.

Шаг шестой: верхняя и нижняя плоскость
Из плексигласа делает две пластины. Они устанавливаются между рамкой. Концы пластин мастер сделал полукруглыми, по окружности роликов.



Шаг седьмой: фиксация роликов
Чтобы ролики не проворачивались на валу мастер сверлит в них отверстия и фиксирует ролик шурупом.


Шаг восьмой: стойка
Делает стойку для крепления станка. В стойке сверлит отверстие и устанавливает тумблер.

Шаг девятый: лента
Теперь нужно сделать что-то типа транспортерной ленты, на которой будет крепится полоса наждачной бумаги.
По кругу между роликами натягивает скотч липкой стороной вверх. Приклеивает к скотчу полосу материи. Сверху полосы приклеивает наждачную бумагу. Все разрезы, на полосах, идут на косую линию.


Ленточно-шлифовальный станок готов. Осталось подключить его к блоку питания.

При работе с механизмами соблюдайте технику безопасности.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Ленточно шлифовальный станок по дереву


Ленточный шлифовальный станок своими руками | Строительный портал

При проведении строительных и ремонтных работ у мужчин зачастую возникает надобность обработать дерево, камень или металл. Для качественной работы желательно приобрести ленточный шлифовальный станок. Но как быть, когда финансы не позволяют сделать такую покупку? Для этого достаточно соорудить ленточный шлифовальный станок своими руками.

Содержание:

Предназначение ленточного шлифовального станка

Древесину широко используют в самых разных производственных организациях. Из дерева изготавливают множество всевозможных деталей и изделий. Чтобы деревянную заготовку обработать должным образом и придать ей внешность законченного изделия, принято использовать различное оборудование, в том числе и ленточные шлифовальные станки.

Ленточное шлифовальное оборудование, как правило, применяют на заключительных этапах производства, когда детали подвергают чистовой механической обработке. Такие устройства удобно использовать в производстве мебели и разных изделий из дерева потребительского назначения. Зависимо от используемого материала, ленточно-шлифовальные станки работают с деревом или металлом.

Главными целями использования шлифовальных станков по дереву выступают окончательное выравнивание поверхности, доведение их уровня шероховатости до необходимой величины, получение ровных и гладких поверхностей у изделий из древесины и древесного материала до облицовывания или после проведения покрытия лаком и прочими отделочными материалами, удаление местных неровностей в форме углублений и возвышений, обдирка заусениц и снятие местных наплывов лака и грунтовки, удаление грата, внутренняя шлифовка и шлифование закруглений.

Ленточные шлифовальные станки по металлу работают с различными материалами и форматами, что являются ходовыми в металлообработке: простой и легированной сталью, цветными металлами в виде четырехугольных, круглых и плоских заготовок. Шлифовальные станки позволяют рационально и с минимальными затратами времени шлифовать кругляки и трубы большого диаметра.

Зависимо от разновидности обработки и вида подачи, ленточные шлифовальные станки предназначаются:

  • для шлифования криволинейной поверхности со свободной шлифовальной лентой;
  • для обработки плоской поверхности с неподвижным столом, ручным передвижением утюжка и стола, а также механизированным передвижением рабочего стола и ручным передвижением утюжка;
  • для обработки щитовых и брусковых деталей, их торцов и боковых кромок;
  • для промежуточной процедуры шлифования лакокрасочных покрытий.
Конструкция ленточного шлифовального станка

Ленточные шлифовальные станки выпускаются современными зарубежными и отечественными производителями в широком ассортименте. Цены шлифовальных станков значительно варьируются. Также они различаются возможной производительностью и своей конструкцией. Однако есть у них и нечто общее. Их объединяет то, что абсолютно все станки имеют в качестве рабочего органа абразивную ленту, что соединена чаще всего в кольцо и размещается между вращающимися барабанами.

Один барабан является ведущим, а другой – ведомым. Это значит, что первый из них оснащен механической трансмиссией, что основывается чаще всего на ременной передаче, при помощи которой передается на него вращательный момент от электрического двигателя. Любой ленточный шлифовальный станок устроен так, что скорость движения ведущего барабана, а поэтому и скорость перемещения абразивной ленты можно изменить, обеспечивая разные режимы обработки поверхностей.

Абразивная лента может располагаться вертикально или горизонтально. Кроме того, в продаже имеются модификации оборудования, в которых рабочий орган устанавливается под определенным углом. Абразивная лента монтируется на станине, на которой обычно и располагаются обрабатываемые изделия. Заготовки могут удерживаться оператором вручную, или с помощью специальных приспособлений, которые облегчающих труд потребителей и делают процедуру обработки более эффективной и безопасной.

Стол станка изготавливают из металлических листов или толстых досок. Если в конструкции предусмотрено изготовление стола именно из металла, то получится затачивать более сложные изделия. Длина рабочей части ленточно-шлифовального станка и самой ленты для шлифовки в первую очередь зависит от длины изделий, которые будут шлифоваться на станке.

Если деталь имеет меньшую длину, чем рабочая поверхность станка, то ее будет намного удобнее обрабатывать, и обработка получится более качественной. К примеру, при длине шлифовальной ленты 4,5 метра можно обрабатывать с легкостью деревянные заготовки, что имеют длину в 200 сантиметров.

Ленточно-шлифовальные станки делятся на оборудование с неподвижным и подвижным рабочим столом и аппараты со свободной лентой. Особая группа - широколенточные станки для шлифования, у которых стол, что выполнен в форме гусеницы, одновременно является и органом подачи. У станков со столами лента размещается горизонтально, у конструкций со свободной лентой она устанавливается разными способами.

Так как в процессе шлифования неизбежно образуется много пыли, то все ленточно-шлифовальные станки обычно оборудуются специальными мощными вытяжками, удаляющими большую ее часть во время самого технологического процесса. Шлифовальные станки работают от электрического двигателя, что имеет мощность порядка 2,8 киловатта. При моторе большой мощности нормальная скорость движения ленты достигает 20 метров в секунду.

Абразивные ленты для шлифовальных станков

Режущим инструментом ленточно-шлифовальных станков является шлифовальная лента, которая состоит из тканевой или бумажной основы и абразивных зерен, что прикрепляются к ней при помощи клеевых веществ. Изготавливаются абразивные ленты двумя методами: механическим и электрическим. Первый способ состоит в равномерной насыпке зерен абразива на основание, что покрыто клеем, а второй способ происходит в электрическом поле, которое ориентирует зерна вверх самыми острыми гранями для улучшения режущих свойств шлифовальной машинки.

Абразивные зерна на основу насыпают по связке плотно или редко. Наиболее эффективной считается абразивная лента с редкой засыпкой, когда зерна занимают меньше 70% площади, потому что между их зерен не способна забиваться древесная пыль, образующаяся в процессе шлифования. Могут использоваться в качестве абразивного материала природные минералы или искусственные материалы, которые обладают высокой твердостью, например, зеленый и черный карбид кремния, белый и нормальный монокорунд, а также нормальный электрокорунд.

С целью приклеивания зерен применяют синтетические смолы и мездровый клей. В качестве основы используют такую ткань, как бязь и саржа, или бумагу специального сорта. Величина абразивных зерен обозначается номером, который соответствует размеру ячеек сита, в котором задерживаются эти зерна, и отображается в сотых долях миллиметра.

Если вас интересует, как сделать ленточный шлифовальный станок, то вам стоит обратить внимание на сле

i-perf.ru

Как сделать ленточный шлифовальный станок по металлу своими руками?

Ленточный шлифовальный станок по металлу относится к категории универсальных инструментов, отличающихся широкой областью применения. Он подходит для работы с различными материалами, но оптимальное соотношение скорости и качества формируется именно с металлом.

Без этого оборудования заметно усложняется изменение размера, создание идеальных форм, яркого блеска и привлекательного внешне вида изделий, что особенно актуально при работе с деталями, имеющими нестандартное исполнение. Главным предназначением является проведение чистового этапа обработки. Устройства подобного вида используются, как правило, для формирования элементов, имеющих производственное назначение.

Описание

Достаточно взглянуть на ленточно-шлифовальный станок по металлу российского производства, и сразу становится понятен принцип его работы. Центральная часть прибора заключена в шлифовальной ленте. Она представляет собой рабочую поверхность, используемую для доведения заготовок до желаемого вида. Лента может быть различной, ее характеристики определяются количеством абразива и зернистостью. От последнего параметра зависит качество и интенсивность обработки, а абразивный элемент может быть представлен алмазом, карбидом кремния или окисью алюминия. При необходимости данная деталь заменяется на другую.

Выбор ленты имеет особое значение, так как некачественное изделие или не соответствующее используемым материалам усложнит проведение обработки и получение необходимого результата. Максимальная гладкость заготовки обеспечивается снятием тонкого поверхностного слоя при помощи абразивного напыления. Достаточно подобрать подходящую ленту - и станет возможным формирование зеркальной поверхности.

Бытовые комбинированные ленточные шлифовальные станки по металлу имеют еще одну основную деталь – это рабочий привод. Движение обрабатывающей ленты производится именно электрическим двигателем, встроенным в конструкцию. Среди особенностей оборудования стоит отметить сохранение стабильности работы при любых эксплуатационных условиях и проведение процесса обработки с неизменной скоростью движения ленты.

Функционал инструмента достаточно обширен, он может варьироваться при помощи рабочих встроенных модулей. Так обеспечивается возможность осуществления торцовки, зачистки и шлифовки заготовок. Обработку могут проходить различные формы, не только плоские, но и нестандартные. Также стоит отметить возможность шлифовки округлых элементов как с внешней, так и с внутренней стороны, и обработку ровных плоскостей.

Существуют определенные правила, соблюдение которых необходимо для обеспечения безопасной и качественной работы, главными из которых являются следующие:

  • Перегрев способен привести к ухудшению физических и механических характеристик заготовки, поэтому на протяжении всех этапов требуется постоянный контроль нагрева материала.
  • Лента должна храниться в подходящих условиях при стабильном температурном режиме и средней степени влажности.

Преимущества

Ленточно-шлифовальный станок по металлу своими руками изготавливается достаточно быстро и обладает множеством достоинств, стоит отметить некоторые из них:

  • Возможность дополнения опциональными элементами различного назначения.
  • Процесс работы характеризуется минимальным уровнем вибраций и шума, что заметно упрощает задачу мастеров.
  • Интуитивно понятное управление, благодаря чему новичкам требуется минимальное количество времени для освоения оборудования и увеличения производительности труда.
  • Отсутствие необходимости проведения сервисного обслуживания. Все детали могут быть отремонтированы или заменены собственными силами.
  • Осуществляется тончайшая обработка изделий из металлов и сплавов за счет высокой скорости вращения ленты.

Что нужно знать

Выбирая ленточный шлифовальный станок по металлу, стоит обратить особое внимание на технические характеристики. Ширина шлифовальной ленты может быть различной, данный параметр указывается в числовом коде. Существует оборудование, которое обладает двухскоростным режимом работы. Его главным преимуществом является возможность обработки изделий из нержавеющей стали и цветных металлов.

Выбор материалов и инструментов

Ленточный станок по металлу является незаменимым оборудованием для любой мастерской, благодаря возможности обработки различных изделий. Но качественные устройства, которые представлены в магазинах, отличаются достаточно высокой стоимостью, из-за чего многие люди предпочитают изготавливать их самостоятельно. Подобный инструмент можно сделать в домашних условиях при помощи электролобзика, болгарки и дрели. Также не будет лишней помощь токаря.

Существует множество разновидностей, подходящих для различных типов обработки, они могут иметь любые размеры и несколько роликов. Большая часть из них предназначена для обработки в вертикальных плоскостях. Несмотря на это, более полезным и удобным будет многофункциональный ленточный шлифовальный станок по металлу, способный работать в двух плоскостях. Благодаря этому становится возможным осуществление практически всех задач, так как плоскости позволяют работать с заготовкой под любым, предварительно выставленным углом.

Самостоятельное изготовление

Ленточно-шлифовальный станок по металлу своими руками можно сделать, используя минимальное количество инструментов, он будет иметь основание, изготовленное из листового металла. Сборку рекомендуется производить при помощи электросварки, которая упростит и ускорит работы. Также возможно использование винтов, но они уменьшают прочность готовой конструкции и требуют сверления большого количества отверстий. Болгарка станет незаменимой при вырезании пластин.

Некоторые детали лучше доверить профессиональному фрезеровщику, к примеру, полукруглые пазы на элементах, обеспечивающих поворот платформы. Для самостоятельного вырезания потребуется дрель, бормашина, напильники и шарошки.

Оптимальным материалом для изготовления роликов является дюралюминий и титан, при отсутствии заготовок из необходимого материала можно воспользоваться стандартной сталью. При этом создание крупного ролика, расположенного на шкиве и принимающего тягу от двигателя, возможно только из стали, так как заготовку такого размера из титана или дюралюминия найти практически невозможно.

Ролики

Ролик должен оснащаться посадочными местами для подшипника и иметь полую конструкцию, необходимую для облегчения веса. Стоит отметить, что, после того как будет собран ленточный шлифовальный станок по металлу, все ролики должны находиться на одной линии, несоблюдение данного правила приведет к частому соскакиванию абразивного элемента.

Ширина роликов может быть различной, она подбирается в зависимости от размеров абразивной ленты, которую можно приобрести в готовом виде или же склеить самостоятельно. Перед тем как приступать к изготовлению роликов, необходимо составить чертеж, при этом изделия в итоге должны приобрести бочкообразную форму, которая необходима для предотвращения соскальзывания ленты с поверхности в процессе работы.

На внешней стороне роликов должны отсутствовать шероховатости и заусенцы. Не рекомендуется использовать подшипники открытого типа, так как они быстро выйдут из строя из-за большого количества пыли, вырабатываемой при обработке. Оптимальным вариантом станут качественные детали, изготовленные зарекомендовавшими себя фирмами, так как ролики имеют достаточно высокие обороты, особенно это касается деталей меньшего размера.

Лента и натяжитель

Шлифовальная машина своими руками дополняется автоматическим натяжением ленты, производимым при помощи пружины с подходящей упругостью. Стоит отметить, что подобное оснащение упрощает эксплуатацию инструментов, так как нет необходимости в создании натяжного резьбового элемента, а процесс замены ленты требует минимального количества действий. Для обработки металлических изделий это особенно актуально, так как в ходе шлифования нужно постоянно менять абразивную часть.

Для изготовления ленты нельзя использовать наждачную бумагу на бумажной основе, так как она обладает недостаточной прочностью. Склеивание может производиться любым удобным способом, необходимо пользоваться специальным эластичным клеем, который сегодня представлен в обширном ассортименте, и усиливать шов квадратом из качественной, тонкой ткани, приклеенным с внутренней стороны. Принцип склейки можно скопировать с любой магазинной ленты, предназначенной для шлифовального ручного инструмента.

Ленточная шлифовальная машина своими руками изготавливается без участия помощников и становится более функциональной за счет создания дополнительного столика рядом с большим шкивом мотора. Главное - не забыть про особое подсоединение переключателя, то есть при помощи него должно изменяться направление вращения двигателя. Стоит отметить, что шкив и лента вращаются навстречу столику.

Двигатель

Рекомендуется использовать электромотор на 220 вольт и мощностью в пределах 1,5 кВт. При использовании агрегата на 380 вольт, требующего подключения при помощи звезды или треугольника, а также использования конденсаторов, мощность устройства снизится на 30%. Желательно, чтобы двигатель имел консольное крепление и достаточное количество оборотов, что обеспечит большую эффективность станка.

Особенности

После сборки всех элементов, ленточная шлифмашина по металлу может эксплуатироваться как в горизонтальном, так и в вертикальном положении. Смена положения производится с минимальным количеством действий, что заметно упрощает работу. Оборудование эффективно не только при шлифовке металлических поверхностей, но и при зачистке сварных швов на заготовках из листового материала. Особое удобство отмечается при обработке элементов меньшего размера. Ведь не зря подобное оборудование отлично зарекомендовало себя в сфере производства ножей.

Несмотря на то что создание инструмента требует достаточных временных затрат, он в любом случае обойдется намного дешевле фирменного станка и будет обладать расширенным функционалом. Рекомендуется использовать в процессе резки качественные пилки для металла, также можно воспользоваться плазменным резаком, который заметно ускорит изготовление оборудования.

Заключение

Ленточный шлифовальный станок по металлу приобрел свою популярность за счет обширного спектра работ. При этом он может оснащаться дополнительными элементами для обеспечения необходимых функций. Стоит отметить, что даже самое простое оборудование предназначено для выполнения задач с различной сложностью.

Выбор того или иного варианта производится как по техническим параметрам, так и по функционалу. Наибольшее распространение приобрели устройства с расширенным перечнем характеристик. Современный ассортимент оборудования для обработки металлических изделий позволяет подобрать необходимый инструмент с желаемыми функциями.

fb.ru

Шлифовальные станки по дереву - особенности устройства

Ленточно-шлифовальные станки по дереву – техника, которая используется на завершающих этапах производства деталей и конструкций из древесины и древесных материалов. Оборудование применяется для чистовой механической обработки заготовки.

Поскольку необходимость в таковой существует в самых разных отраслях промышленности, шлифовальные станки по дереву получили широкое распространение. Особую ценность такие агрегаты имеют для производителей мебели и других товаров широкого потребления, изготавливаемых из дерева. Современные шлифовальные машины способны обрабатывать различные породы древесины, что говорит об их универсальности и мультифункциональности.

Для чего же в основном используются такое оборудование? Ключевая цель применения шлифовальных станков – завершающее выравнивание деревянной поверхности, устранение неровностей и шероховатостей, создание гладких ровных поверхностей, удаление мелких механических дефектов, лаковых наплывов, заусениц. Также ленточно-шлифовальные аппараты часто задействуются при обработке закруглений, а также для внутренней шлифовки элементов заготовки.

Базовые сферы применения этих станков в зависимости от типа подачи и обработки следующие:

  • Обработка криволинейных поверхностей, предусматривающая свободное движение ленты;
  • Шлифовка плоских деталей на неподвижном столе, а также с ручным или механизированным передвижением рабочей поверхности;
  • Шлифовка брусковых и щитовых элементов;
  • Обработка лакокрасочного покрытия детали.

Чтобы усвоить, что собой представляют ленточно-шлифовальные станки по дереву, имеет смысл детальнее изучить их конструкцию. Рассмотрим этот вопрос более подробно ниже.

Конструкционные особенности шлифовальной машины

Сегодня ленточные шлифовальные машины производятся как отечественными компаниями, так и иностранными. Ассортимент и разнообразие данного вида техники достаточно широки, равно как и цены на нее. Модели варьируются в зависимости от производительности и других параметров. Конструкции их также отличаются, но, всё же, есть то, что их объединяет и делает схожими друг с другом. Речь идет об основном обрабатывающем инструменте – абразивной ленте.

В преимущественном большинстве моделей шлифовальных станков по дереву она представляет собой замкнутое кольцо обрабатывающего полотна, которое фиксируется между двумя вращающимися барабанами, один из которых играет роль ведущего элемента, соединенного с силовым агрегатом. Ведущий барабан, как правило, укомплектован механической трансмиссией, базовым элементом которой выступает ременная передача. Именно на нее от электродвигателя поступает крутящий момент. При этом конструкция ленточно-шлифовального станка по дереву предусматривает возможность выбора интенсивности вращения ведущего барабана, что позволяет подбирать наиболее подходящий формат обработки конкретной заготовки.

В зависимости от особенностей конструкции определенной модели станка абразивная лента может быть расположена в горизонтальном или вертикальном положении. Также существуют особые модификации агрегатов, конструкцией которых предусматривается расположение ленты под некоторым углом. Лента устанавливается на станине, где происходит шлифовка заготовки.

В упрощенных аппаратах обрабатываемая деталь удерживается мастером вручную. Однако такой формат шлифовки все больше себя изживает, так как он недостаточно безопасен и малопродуктивен. Модели, в которых заготовка фиксируется посредством особых дополнительных приспособлений, отличаются повышенной производительностью и эффективностью обработки.

Рабочий стол шлифовального станка по дереву – один из ключевых элементов конструкции. Обычно он производится из древесины или металла. Во втором случае агрегат будет отличаться удобством при работе с более сложными формами. Важный параметр стола – его размеры. Именно от габаритов рабочей поверхности будет зависеть то, насколько крупные детали мастер сможет обрабатывать с помощью станка. Опытный специалист знает то, что, если деталь длиннее рабочего стола – обрабатывать ее будет непросто. Разумеется, это неудобство отразится на качестве конечного продукта, а время работы будет дольше.

В наши дни производители ленточно-шлифовальных станков по дереву предлагают два основных типа устройств – с фиксированной и подвижной рабочей поверхностью, а также машины с подвижной абразивной лентой. Во всем этом многообразии выделяется отдельная группа агрегатов – широколенточные машины, в которых стол сочетает в себе функции рабочей поверхности и органа подачи. Станки, оснащенные столом, имеют горизонтально расположенную ленту, в то время как машины со свободной абразивной лентой могут предусматривать любой угол наклона.

Не секрет, что во время шлифовки деревянной заготовки образуется большое количества стружки. Чтобы она не мешала мастеру выполнять свою работу, отечественные и иностранные производители оборудования оснащают станки специальными вытяжками высокой продуктивности, которые в процессе работы удаляют большую часть отходов.

Что же касается силовых агрегатов для шлифовальных машин, то здесь большинство производителей ограничивается электродвигателями номинальной мощности в пределах 2.5-2.8 кВт. Средняя скорость движения ленты при установке такого мотора составляет около 20 метров в секунду.

Выводы

Сегодня ленточно-шлифовальные станки производятся в большом количестве по всему миру. Лидерами в плане качества конструкций и интенсивности внедрения в них инноваций считаются европейские и, в частности, немецкие компании. Среди флагманов стоит выделить такие бренды, как Fein, Loeser, WAHLEN, SALTEC, NIEDERBERGER, BM.

Если же вы ищите более доступную технику, то стоит обратить внимание на отечественные достижения в этой области. Достойные по цене и качеству агрегаты поставляются на рынок СНГ Липецким станкостроительным заводом. Пользуется спросом также техника производства «МС-ГРУП» и ООО «НЕВАСТАНКОМАШ». Компромиссным выбором между дорогими немецкими машинами и отстающими по ряду параметров отечественными агрегатами может стать продукция чешской торговой марки PROMA.

Очевидно, что для мастера поиск подходящего оборудования не составит труда. Нужно лишь определиться с тем, какую сумму вы готовы потратить на технику и чего конкретно от нее ожидаете.

Рекомендуем почитать

prostostanok.ru

Станок шлифовальный ленточный — studvesna73.ru

Шлифование является завершающим этапом обработки изделия. Она необходима для сглаживания неровностей на поверхности заготовки, а также уменьшения показателя шероховатости. Для этих целей используется шлифовальный станок ленточного типа.

Конструкция ленточных шлифовальных станков

Ленточный шлифовальный комплекс

Данный тип оборудования применяется наряду с традиционными дисковыми шлифовальными станками. Разница между ними заключается в возможности выбора зернистости рабочей поверхности и большей площади обработки.

Основным материалом обработки в станке является абразивная лента, которая устанавливается на специальное натяжное устройство. Передаваемое вращение от электродвигателя на приводной вал приводит в движение ленту. Шлифование с помощью ленточного оборудования происходит путем контакта заготовки с движущейся поверхностью.

Шлицешлифовальный агрегат может использоваться для обработки деревянных, металлических и полимерных заготовок. Обязательные компоненты конструкции:

  • система барабанов. Она состоит из одного ведущего и нескольких ведомых валов. На них устанавливается рабочая лента;
  • станина. Конструкция зависит от материала обработки. Для деревянных изделий используется облегченная схема. При шлифовании металлических заготовок необходимо обеспечить хороший показатель устойчивости, поэтому станина должна быть массивной;
  • система натяжения. Основная функция – обеспечение должной степени натяжения наждачной ленты. Обязательна независимо от типа станка – бытовой или для промышленной обработки. С её помощью происходит изменение расстояния между роликами, в результате чего лента натягивается;

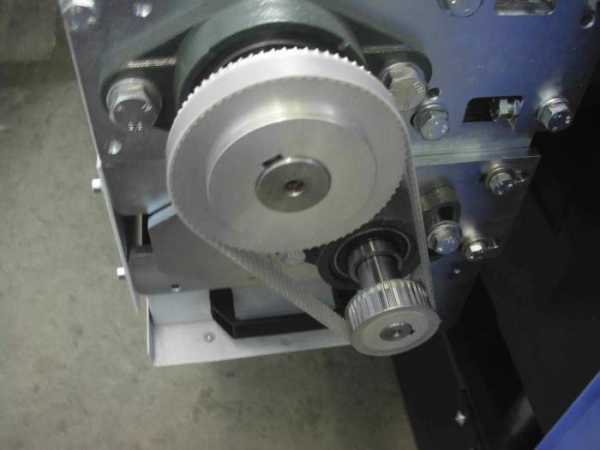

  • электрическая часть. Состоит из электродвигателя и блока управления. Дополнительно используется система изменения числа оборотов. Чаще всего этот механизм в ленточных шлифовальных станках реализуется с помощью ременной передачи.

Дополнительно в оборудовании должны быть предусмотрены меры по безопасной эксплуатации. К ним относятся защитный прозрачный экран, располагающийся в зоне обработки, система принудительной остановки электродвигателя в случае появления сбоев в работе станка.

Удаление отходов (стружки и пыли) происходит с помощью встроенной или подключаемой системы вытяжной вентиляции. Для бытовых моделей ее наличие необязательно, так как объем работ небольшой и очистку станка можно делать вручную.

Рекомендации по выбору модели станка

studvesna73.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
