Как подобрать вертикальный, горизонтальный ленточнопильный станок?

Содержание

Ленточнопильный станок — оборудование, используемое для распиловки дерева и металла, в котором рабочим инструментом выступает замкнутая пильная лента. В сравнении с циркулярными пилами ленточнопильные агрегаты обеспечивают повышенную точность реза, что позволяет применять их во всех сферах производства и деревообработки.

Ленточнопильный станок

В данной статье представлена информация о ленточнопильных станках по металлу и дереву. Мы рассмотрим их разновидности, конструкцию и принцип работы, ознакомимся с техническими характеристики и изучим распространенные модели оборудования.

Читайте также: что нужно знать о циркулярных станках по дереву?

Устройство ленточнопильных станков

Главным рабочим инструментом в оборудовании данного типа является ленточная пила, которая фиксируется на 2-ух колесах (шкивах). Первый шкив — приводный, он сообщает ленте исходящее от электродвигателя вращение, второй — натяжной, он предотвращает возможность провисания пилы растягивая ее.

Ленточное полотно может иметь разные зубья — от этого непосредственно зависят его функциональные возможности. Для распиловки горных пород используются полотна с алмазными зубьями, для дерева — ленты из углеродистой стали с зубьями из аналогичного материала. Распиловка металла чаще всего выполняется с применением биметаллических полотен. Основная часть пилы в них выполнена из стали мягких сплавов, тогда как зубцы выполняются из быстрорежущей стали повышенной твердости.

Существует три основных параметра, определяющих эксплуатационные качества пильной ленты — ее толщина, длина и высота. Вторичными параметрами являются количество резцов на дюйм и угол заточки зубьев. Один и тот же станок можно комплектовать полотнами разной толщины — тонкие ленты отличаются повышенной скоростью распиловки, толстые — надежностью и устойчивостью к разрывам.

Конструкция ленточнопильного станка

Фиксирующие полотно шкивы закреплены на пильной раме, выполняющей функцию несущего каркаса. В зависимости от конфигурации рамы агрегаты классифицируются на три типа:

вертикальные ленточнопильные станки;
горизонтальные ленточнопильные станки;
наклонное оборудование.

Рассмотрим каждый из представленных вариантов подробнее.

Читайте также: «Выбираем лучшие тиски для сверлильного станка».

к меню ↑

Вертикальное оборудование

Вертикальные ленточнопильные станки — первая из появившихся модификаций, на основе которой были разработаны остальные типы устройств. ВЛС имеют достаточно простую конструкцию, состоящую из рабочего стола, над которым закреплен закрытый защитным кожухом шкив, второй приводный шкив расположен под столом. Между колесами натянута ленточная пила — замкнутая металлическая полоска с зубьями по наружному контуру.

Крупногабаритные вертикальные ленточнопильные станки отличаются от небольших моделей, в них пильная рама в процессе обработки перемещается вдоль стола, тогда как в компактных агрегатах подвижным узлом является рабочий стол, а сама пильная рама имеет жесткую фиксацию.

Крупногабаритный ленточнопильный станок

От горизонтального оборудования вертикальный ленточнопильный станок отличается тем, что в нем нет возможности изменить пространственное положение ленточного полотна, которое всегда будет расположено перпендикулярно по отношению к пильной раме.

Это несколько ограничивает их функциональность — выполнять распил можно только поперек рамы, при этом максимальная ширина отрезаемой полосы будет не больше, чем расстояние между консольной стойкой и лезвием. Однако есть в данной конструктивной особенности и преимущества — фиксированное положение полотна позволяет увеличить скорость его перемещения и продлевает срок службы лезвия.

В станках профессионального класса может быть предусмотрена система автоматической подачи обрабатываемых заготовок, также существуют агрегаты с вспомогательным гидроприводом, регулирующим натяжение ленточной пилы. Оборудование вертикального типа чаще всего применяется для работы по дереву, в металлообработке такие станки распространены слабо.
к меню ↑

Горизонтальное оборудование

Горизонтальные ленточнопильные станки предназначены для обработки крупногабаритных заготовок, том числе металлических. Посредством данных агрегатов может выполняться не только поперечная, но и косая (с наклоном до 45 градусов) резка. В горизонтальных устройствах подача пильной рамы с режущим полотном происходит вдоль вертикальных несущих колонн, за перемещение консольного узла отвечают гидравлические цилиндры.

В оборудовании, ориентированном на работу с особо крупными заготовками (шириной 1-1.5 метров), несущие колонны в верхней части соединяются горизонтальной перемычкой, обеспечивающей конструкции дополнительную жесткость. Такой горизонтальный ленточнопильный станок именуется портальным.

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>

Если размеры станка небольшие, то колонны могут быть неодинаковыми — одна круглого, вторая прямоугольного сечения. Основные узлы агрегата вы можете увидеть на изображении.

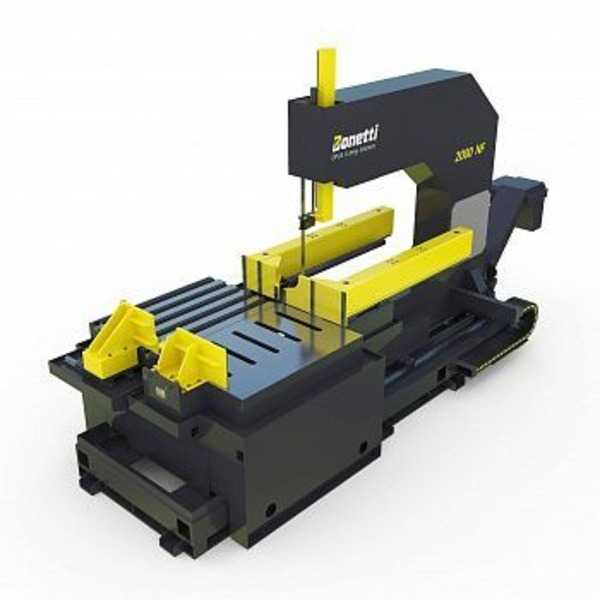

Горизонтальный ленточнопильный станок

Пильная рама станка базируется на кросс-балке, при этом с обеих боковых сторон рамы предусмотрены защитные кожухе, скрывающие шкивы пильного полотна. Электродвигатель устройства размещается под кожухом. Сама рама может регулироваться в горизонтальной плоскости в пределах наклона 20-40⁰, а лезвие — проворачиваться в вертикальной. Блок пильного полотна фиксируется посредством закрепленных на кронштейнах направляющих подшипниках, которые можно перемещать вдоль направляющей, регулируя тем самым ширину распила.

Также существуtт горизонтальный ленточнопильный станок с ЧПУ, в котором процесс подачи заготовки и ее резка полностью автоматизированы. В таких агрегатах имеется моторизированный рабочий стол, оснащенный рольгангом, передвигающим обрабатываемую деталь с точностью до 0.1 мм. Оборудование комплектуется электронной системой контроля, отключающей станок при проскальзывании, обрыве либо заклинивании ленточной пилы. Данная система также увеличивает точность резания, что позволяет отпиливать от деталей полосы шириной до 1.5 мм.
к меню ↑

Наклонное оборудование

Агрегаты с наклонной рамой используются для поперечного распила металлических заготовок. Перемещение рамы в них аналогично движению ножниц — она последовательно поднимается и опускается, совершая вращательные движения вокруг своей оси. Данное оборудование называется маятниковыми либо одноколонными станками.

Характерной особенностью таких агрегатов является повернутся наружу верхняя кромка пильной рамы, что увеличивает ее жесткость и максимальную высоту обработки. При этом ленточное полотно посредством направляющих может проворачиваться в вертикальную плоскость, в таком положении оно работает на меньших оборотах, однако значительно возрастает удобство управления станком.

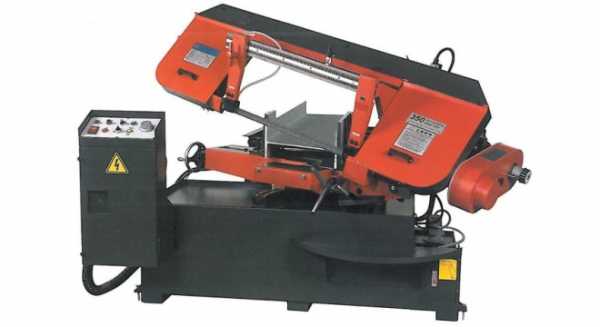

Компактный станок наклонного типа

Современный полуавтоматический ленточнопильный станок наклонного типа может производить не только поперечное пиление, но и пилить с отклонением от вертикали в пределах -60 +50 градусов. Фиксация обрабатываемых заготовок в таком оборудовании выполняется посредством механических тисков.
к меню ↑

Обзор конструкции наклонного ленточнопильного станка (видео)

к меню ↑

Распространенные модели станков

Общепризнанными лидерами в сфере производства ленточнопильного оборудования являются компании Way Train и Pilous, которые поставляют на рынок профессиональное оборудование промышленного класса. Фирма Way Train cпециализируется на производстве агрегатов наклонного типа, в ее ассортименте представлены следующие модели станков:

U-250 A и его модификации UE-250 S, UE-250 V;
UE-330 A, UE-330 V;
UE-712 C, UE-712 SB;
UE-814;
UE 916 A.

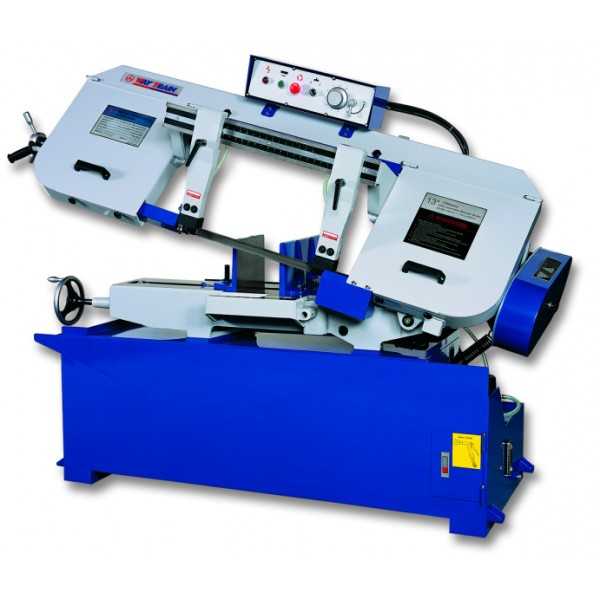

Way Train UE-330 V

Модели отличаются между собой габаритами, мощностью приводов и максимальными размерами обрабатываемых заготовок. Наиболее востребованным является ленточнопильный станок Way Train UE-330 V, рассмотрим его технические характеристики:

максимальный размер отрезаемой детали — 530*225 мм;
диаметр обработки: под углом 45⁰ — 225 мм, под углом 90⁰ — 330 мм;
размер ленточного полота: 4100*34*1.1 мм;
скорость движения ленты: от 25 до 80 м/мин.

Way Train UE-330 V оснащен асинхронным движком мощностью 2.2 кВт, размеры станка составляют 215*81*138 см, вес — 600 кг.

Также котируются ленточнопильные станки по дереву российского производства Pilous. Это отечественная компания, в ассортименте которой представлены следующие линейки оборудования:

ручные ленточнопильные станки — CTR 550, 550 GX, 750 и 710 M;
станки с электроприводом — СTR 800, 800S, 950S, 1200W;
оборудование с гидроприводом (серия Hydraulic) — CTR 1000, 1200, 1300.

Особого внимания заслуживает ленточнопильный станок Pilous CTR 710 М, отличающийся от аналогов оптимальным соотношенеим функциональность/цена. Это сравнительно компактное оборудование, в котором основные конструктивные узлы полностью идентичны оснастке используемой в более мощных агрегатах CTR 1000 и 1100 Hydraulic.

Pilous CTR 710

Ручной ленточнопильный станок Pilous CTR 710 М обслуживается 2-мя операторами, осуществляющими загрузку заготовок в зону резания. Данная модель имеет следующие технические характеристики:

размеры обрабатываемых деталей: диаметр — до 71 см, длина — до 360 см;
размеры ленточной пилы: 4140*40*0.9 мм;
диаметры шкивов — 500 мм;
скорость движения ленты — 25 м/с;
параметры пропила: ширина — от 1.5 до 2.2 м, длина — до 2.1 м.

Ленточнопильные станок Pilous CTR 710-М комплектуется приводом на 5.5 кВт. Размеры станка — 243*174*370 см. Данный агрегат ориентирован на распиловку длинных заготовок — столбов деревьев, бруса. Купить данное оборудование целесообразно как для деревообрабатывающих предприятий, так и для небольших столярных мастерских.

data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>

Главная страница » Для производства
ostanke.ru
Горизонтальные ленточнопильные станки с ЧПУ по металлу
Если планируете приобрести надежный горизонтальный ленточнопильный станок по металлу, рекомендуем оборудование чешской компании Pegas Gonda. Это крупнейший в мире производитель, продукцией которого пользуются многие европейские и азиатские предприятия. Отличительные особенности оборудования этой марки – надежность, высокая точность реза, уникальные особенности конструкции, обеспечивающие высокую производительность и качество обработки, энергоэффективность, простота эксплуатации.
Конструктивные особенности горизонтальных ленточнопильных станков с ЧПУ
Группа данного типа оборудования представлена двухколонными ленточнопильными станками с поворотной рамой и прямым резом.
Если нужен горизонтальный ленточнопильный станок по металлу с поворотной рамой, обратите внимание на серию HORIZONTAL.
Модели данной серии отличаются двухстоечной конструкцией с гидроприводом и горизонтальной рамой. Это обеспечивает жесткость, резку высокой точности. Используются для нарезания стальных конструкций, профилей, позволяют резать под 60-градусным углом.

Вторая группа горизонтальных ленточнопильных станков по металлу – модели с прямым резом серий HERKULES, GOLEM. Высокопроизводительная полуавтоматическая модель с гидравлическим управлением 510*510 HERKULES X-S осуществляет резку заготовок из различных сталей – легированных, инструментальных.
Массивные станки серии GOLEM, оснащенные подвижным столом, выполняют резку широкого спектра материалов. Высокая скорость обеспечивает резку сплошного проката, труб, профильных заготовок. Наличие жесткой конструкции обеспечивает отличную эксплуатацию на металлургическом производстве, заготовительных участках.
Преимущества горизонтальных ленточнопильных станков чпу по металлу Pegas Gonda:
Высокая жесткость конструкции машин;

Легкая переналадка;

Высокая точность резки;

Безупречное качество реза без заусениц;

Низкий уровень шума;

Высокая производительность;

Широкий набор опций для дополнительного оснащения.

Как можно купить горизонтальный ленточнопильный станок по приемлемой цене?
Не знаете, в какой компании приобрести ленточнопильный станок по металлу горизонтального типа?
В «Пумори-инжиниринг инвест» готовы предложить оборудование Pegas Gonda (Чехия). Широкая линейка моделей позволит выбрать ту, которая наиболее оптимально соответствует задачам производства.
Преимущества заказа оснащения в «Пумори-инжиниринг инвест»:
Поставка напрямую от производителя на выгодных условиях;

Оказание комплекса услуг: инжиниринг, сервис, обучение, пусконаладочные работы;

Оперативная сервисная поддержка;

Квалификационная технологическая помощь при подборе и эксплуатации оборудования;

Разнообразный ассортимент по приемлемой стоимости.

Нужна подробная информация о продукции Pegas Gonda? Свяжитесь с нашими специалистами по телефону в Екатеринбурге или электронной почте. Также можете отправить запрос с сайта, заполнив специальную форму. Когда заявка будет получена, наш специалист свяжется с вами.
pumori-invest.ru
особенности, предназначение, типы, модели, торговые марки, сервисное обслуживание, расходники, запчасти, СОЖ

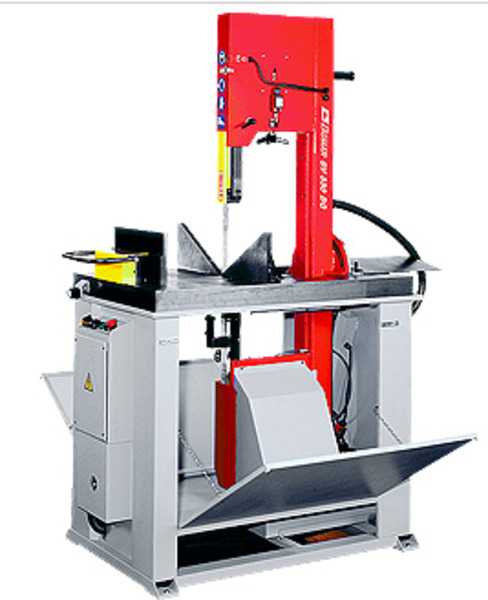

Ленточнпильный вертикальный гидравлический станок SV 330 обладает следующими техническими характеристиками: Максимальные размеры круглых заготовок: 0 градусов — 320 мм.; 45 (вправо и влево) — 265; 60 (вправо) — 150, 60 (влево) — 180; Максимальные размеры прямоугольных заготовок при распиле по широкой стороне: 0 градусов — 330х320 мм.; 45 (влево и вправо) — 320х265; 60 (вправо) — 320х150; 60 (влево) — 320х180. Максимальные размеры прямоугольных заготовок при распиле по узкой стороне: 0 градусов — 330х320 мм.; 45 (влево и вправо) — 320х265; 60 (вправо) — 320х150; 60…

Главное отличие вертикального ленточнопильного станка заключается в стационарности положения лезвия пилы. Пильная рама и плоскость лезвия расположены перпендикулярно. Это позволяет производить резку поперек рамы, что ограничивается ее шириной (расстоянием между стойкой консоли и лезвием) максимальной величиной отпиливаемой полосы. Однако это повышает срок службы пильного полотна и обеспечивает большую линейную скорость его движения. В обработке металла данный тип агрегата применяется для резки каленых сталей и мягких металлов, распила заготовок продольных полос.
Особенности, отличия от горизонтальных
Оборудование для обработки металлов с ленточной пилой является довольно мощным, с высокой эффективностью пиления. Перемещение пильного полотна производится по двум-трем шкивам. У таких станков большой запас прочности используемой пилы является главным достоинством. Это достигается благодаря непрерывному движению пильного полотна. Также это обеспечивает высокую безопасность, эффективность и производительность оборудования.
Важно. Вертикальными ленточнопильными станками пользуются гораздо реже, чем горизонтальными именно для обработки металлических конструкций. Гораздо большей популярностью оборудование пользуется при работе с деревянными, пластиковыми и другими неметаллическими заготовками.
По сравнению с горизонтальными станками у вертикальных агрегатов значительно меньший вес и габариты. Это позволяет использовать станки в частных мастерских и крупных производствах наравне. Уровень шума от агрегатов минимальный. На приводе механизма закрепляется ремень, обеспечивающий движение пилы. Без риска для жизни и здоровья оператора, последним
равномерный и точный распил выполняется за счет закрытой конструкции. На металл станком оказывается давление равномерно, что также повышает точность распила.
Предназначение
С помощью ленточной пилы режутся заготовки из высоколегированной и конструкционной стали, титановые и никелевые сплавы, другие металлы. На оборудовании могут распиливать деревянные, пенопластовые, пластиковые конструкции. Незаменимы агрегаты в производстве мебели, поскольку точно и быстро выполняют раскрой габаритных брусков и досок, для дальнейшей обработки на токарных станках металлических деталей, резку небольших деревянных деталей.
Важно. Максимальные габариты обрабатываемых заготовок ограничены шириной между лезвием станка и вертикальной стойкой.
Под прямым углом производится резка круглых, квадратных и прямоугольных сечений заготовок.

Максимально допустимая толщина по большей стороне квадратной или прямоугольной заготовки может достигать 400-500 мм, а круглых – 300-400 мм. Плоские металлические заготовки, а также листы из металлов по ширине могут быть не более 300-400 мм, а иногда и меньше в зависимости от конкретной модели вертикального станка. Это обусловлено спецификой конструкции.
Типы
Существует несколько наиболее распространенных видов агрегатов с вертикальным расположением пильного полотна:
ручные или бытовые;
Вертикальный ленточнопильный станок Энкор Коверт-31. Фото 220Вольт
полуавтоматические;
Ленточнопильный вертикальный полуавтоматический станок VTF 500 SHI-E. Фото НЕВАСТАНКОМАШ
с автоматическим столом;

Вертикальный ленточнопильный станок с автоматическим столом CORMAK V-25/33/50. Фото Стербруст
Ленточнопильный вертикальный станок с ЧПУ Opus AX3-R. Фото Стербруст
с наклонной рамой;
Ленточнопильный вертикальный станок с наклонной рамой Siloma V 423DGH FU. Фото Стербруст
с подвижным столом;
Ленточный вертикальный станок СРЗ-200-02 с подвижным столом. Фото Ростанко Завод
с наклонным столом;
Ленточнопильный вертикальный станок Stalex VS-400 с наклонным столом. Фото ВсеИнструменты.ру

универсальные с поворотной пилой для фигурной резки.
Ленточнопильный вертикальный станок для прямолинейных и фигурных пропилов КРАТОН WMBS-8-02. Фото 220Вольт
Ручные вертикальные ленточнопильные станки иногда называют бытовыми и применяют непосредственно на строительных площадках или для обеспечения частных потребностей. Оборудование отличается сравнительно низкой стоимостью, невысокой производительностью и мобильностью. Поэтому в случае, когда требуется распил небольшого количества разных заготовок непосредственно на месте строительных или других работ, этот тип станка наиболее оптимальный.
У настольного оборудования незначительные размеры, а также вес агрегата. За счет этого сужается область применения, поскольку для точного распила допускается обработка заготовок небольших сечений. Оборудование может применяться для бытового и производственного процесса. Установка станка требует специальных постаментов или столов.

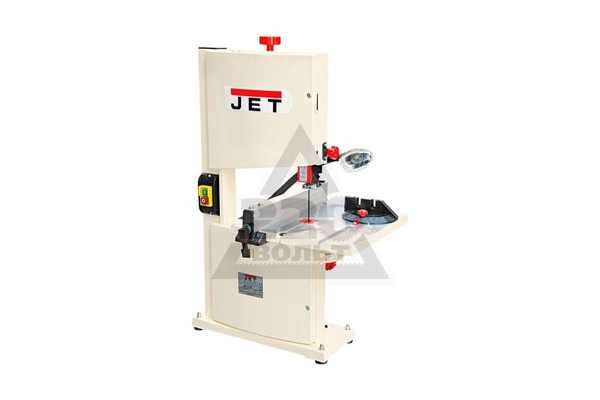

Ленточнопильный настольный станок JET JWBS-9X. Фото 200Вольт
По степени автоматизации вертикальные ленточнопильные станки бывают полуавтоматическими, автоматическими и с ЧПУ. В полуавтоматических агрегатах управление пильной рамой осуществляется с помощью серводвигателя. Устройства с автоматическим столом оборудованы рабочей областью с приводом, движущим его назад-вперед, контролируемым панелью управления и ручными тисками.
Модели с ЧПУ выполняют резку в соответствии с движением подвижного гидравлического стола относительно пильного полотна в пространстве по координатным осям. Чаще всего сложное числовое программное управление применяется в станках для узкоспециальных задач, например, резки или утилизации гребневых винтов и подобных крупногабаритных конструкций.

Стоит учесть. Оборудование с ЧПУ стоит намного дороже по большей части из-за установки числового программного управления и применяется на производствах с крупными объемами работы агрегата.
По особенностям движимых элементов станки ленточнопильные вертикального типа бывают с наклонной рамой, с подвижным столом и универсальными с поворотной пилой для фигурной резки. Наклонная рама позволяет выполнять срезы под разными углами относительно вертикали, поскольку движется относительно неподвижного стола само пильное полотно, которое фиксируется в нужном положении. Аппараты с подвижным столом обеспечивают подачу заготовок относительно пилы в горизонтальной плоскости только по одной оси, а для агрегатов с поворотной пилой доступно выполнение фигурной резки заготовок.
Сервисное обслуживание
Благодаря особой конструкции оборудование отличается высокой надежностью и требует минимального обслуживания. Главной деталью, которая чаще всего заменяется, является пильное полотно. Для конкретной модели и вида вертикального станка длина и другие характеристики пилы имеют определенное значение. Поэтому необходимо учитывать эти особенности при выборе детали для замены. Благодаря конструкции вертикального агрегата по сравнению с другими типами станков пильное полотно меньше подвергается нагрузкам под углами, разворачивается или сгибается. Это сильно повышает его срок годности. Поэтому необходимость в приобретении ленточных пил и других запчастей возникает реже.
Вертикальный ленточнопильный станок ЛПС8530В. Фото Завод ДОЛИНА
Также срок службы повышается за счет использования смазочно-охлаждающей жидкости. С ее помощью предотвращаются любые деформации металлических частей самого агрегата и распиливаемых заготовок, снижается температура в результате трения пилы с материалом детали, повышается качество среза и его точность. С определенной регулярностью требуется замена СОЖ, в результате снижения количества в специальном баке или охлаждающих способностей.
Замена пильного полотна и СОЖ выполняется легко. В случае возникновения других более серьезных) неисправностей, рекомендуется к специалистам по ремонту станков.
Расходники, запчасти, СОЖ
Основным расходным материалом для вертикальных ленточнопильных станков является пильное полотно и СОЖ. В процессе обработки металлических заготовок в результате трения полотна с обрабатываемым материалом происходит стирание поверхности пилы. Деталь со временем затупляется, требует обработки для возвращения остроты или полной замены. От качества пильного полотна зависит ровность и точность распилов, поэтому не следует экономить на пиле.
Не менее важные функции у смазывающей охлаждающей жидкости. Она подается в процессе резки или под давлением на заготовку и пильное полотно. После многократной циркуляции в системе станка качественные характеристики СОЖ снижаются, что не позволяет достаточно охладить металлические поверхности. Подобное явление чревато термическим искривлением и потерей прочностных характеристик цельным полотном.
Важно! Если СОЖ не заменить вовремя или допустить работу станка без охлаждающей жидкости, то срок службы пильного полотна и качество обработки заготовок существенно снижается.
Среди других деталей, которые могут требовать замены в результате износа: пружины, подшипники, кронштейны, валы, редукторы, щетки для очистки полотна пилы. Их ремонт и замена на новые требуется по мере необходимости. Однако настолько существенного влияния на точность и качество распила, как СОЖ и само пильное полотно при незначительном износе они не производят.
Смотрите раздел Где купить пилы, расходники, СОЖ, запчасти.
Ленточнопильный вертикальный станок MAKITA LB1200F. Фото 220Вольт
Область применения вертикальных ленточнопильных станков очень широкая. Благодаря конструкции, когда пильное полотно располагается перпендикулярно к раме и закрепленным на ней заготовкам, вертикальный агрегат отличается высоким сроком службы. Помимо этого меньшему износу подвергается само пильное полотно. Ограничивает функционал вертикальных станков только неспособность совершения фигурной резки или среза под разными углами. При надлежащем уходе и обслуживании вертикальный ленточнопильный станок прослужит долго, обеспечивая высокое качество распила и невысокую себестоимость готовых изделий.
Совокупность данных достоинств делает подобное оснащение востребованным. Поэтому производители предлагают станки на продажу, а также в кредит или лизинг. Ленточные аппараты российского производства отличаются более доступными ценами, поэтому рекомендуем обращать внимание на модели отечественных торговых марок.
