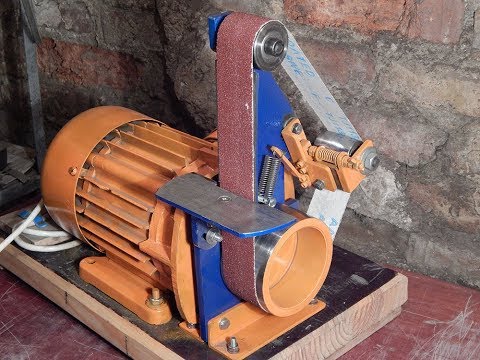

Ленточный шлифовальный станок своими руками

Большинство домашних мастеров хотело бы иметь в арсенале ленточный шлифовальный станок, он же гриндер. Главным преимуществом такого устройства перед привычным наждаком является большой выбор зернистости абразивных лент. На таком станке можно обрабатывать изделия из металла, пластика и древесины. Также с его помощью удобно удалять заусенцы и ржавчину, придавать требуемую форму заготовкам, заправлять режущий инструмент. К сожалению, станки заводского изготовления стоят недешево. Однако, имея некоторый опыт слесарных работ, гриндер можно смастерить самому.

Необходимые материалы и инструменты

В предлагаемом варианте самодельного гриндера будет применяться лента для ручной шлифмашинки. Станок будет приводиться в действие электродвигателем 220 В. Его можно взять из старой бытовой техники. Для изготовления гриндера потребуются:

• ламинированная плита МДФ толщиной 15 мм;
• муфта для трубы ПХВ 40 мм;
• отрезок трубы ПХВ с наружным диаметром 40 мм;
• 2 подшипника с наружным диаметром 32 мм;
• 2 шпильки М8;
• гайки М8;
• шайбы;
• саморезы;
• винт.

Для сборки станка также понадобятся следующие инструменты: электролобзик или ножовка, ручная дрель, шуруповерт с крестообразной битой, перьевые и обычные сверла, рулетка, угольник.

Конструкция самодельного ленточного станка

Корпусом гриндера будет служить прямоугольный короб, сделанный из МДФ. Размер боковых стенок короба 500х370 мм. Боковые стенки короба скрепляются между собой четырьмя прямоугольными пластинами 250х100 мм. Сверху короб накрывается столешницей размером 500х400 мм.

Электродвигатель устанавливается внутри короба. Над столешницей разместятся ведущий и ведомый ролик с натянутой на них абразивной лентой.  Станок будет снабжен винтовым механизмом, позволяющим регулировать натяжение ленты.

Порядок изготовления гриндера

Для изготовления ведущего ролика потребуется выточить переходную втулку. На нее в натяг одевается водопроводная муфта. Ролик насаживается на вал двигателя и фиксируется винтом. После этого электромотор крепится к боковой стенке короба.   В столешнице короба сверлятся отверстия под ведущий  и ведомый ролик.

Натяжной ролик изготавливается следующим образом. Отрезается нужный отрезок трубы ПВХ. В него вставляется ограничитель для подшипников, выполненный из той же трубы. Он должен иметь такую длину, чтобы с торцов ролика можно было вставить подшипники. Чтобы ограничитель разместился в трубе, в нем делается продольный пропил. После этого устанавливаются подшипники и ролик закрепляется на стальной шпильке при помощи гаек и шайб.

Затем изготавливается механизм натяжения. В верхней крышке короба изнутри устанавливаются направляющие из МДФ, вдоль которых будет двигаться брусок натяжителя. В последнем сверлится вертикальное отверстие. В него вставляется шпилька ведомого ролика. В просверленное горизонтальное отверстие вставляется другая шпилька. С ее помощью будет натягиваться абразивная лента. Обе шпильки закрепляются на бруске при помощи гаек. Затем в боковой крышке короба сверлится отверстие под шпильку натяжителя, на которую наворачивается регулировочная гайка. Между роликами устанавливается вертикальная пластина из МДФ и вставляется шлифовальная лента.

После сборки гриндера к электродвигателю подключается шнур питания.  В разрыв одного из проводов запаивается тумблер. Он будет служить выключателем. Самодельный ленточный шлифовальный станок готов работе.

В заключение следует отметить, что для станка желательно подобрать двигатель с высокой частотой вращения вала. Он обеспечит большую скорость движения ленты и качество обработки деталей будет выше.

Как сделать ленточный гриндер из болгарки своими руками

Шлифовка и заточка весьма неинтересное, продолжительное и кропотливое занятие, если конечно не работать на ленточном гриндере. Это, пожалуй, самый удобный станок для таких задач. Если у вас есть болгарка, тогда вы можете изготовить для нее приставку, позволяющую превращать ее в гриндер.

Материалы:

• Удлиненная гайка М14;
• алюминиевая труба 25 мм;
• листовая сталь 5-8 мм;
• уголок 10х10 мм, 50х50 мм или больше;
• болты, гайки, шайбы М10;
• подшипники с внутренним диаметром 10 мм – 3 шт.;
• пружина растяжения.

Сварочные электроды широкого назначения на АлиЭкспресс со скидкой – http://alii.pub/606j2h

Процесс изготовления гриндера

Сборку самодельного гриндера следует начать с изготовления ведущего ролика, который будет накручиваться на шпиндель болгарки. Для этого потребуется впрессовать в алюминиевую трубку удлиненную гайку М14. Длина трубки подбирается в зависимости от ширины ленты, с которой планируется работать.

Ролик накручивается на болгарку, и она запускается. Нужно обточить его шкуркой на бруске или напильником, чтобы убрать биение.

У болгарки временно снимается редуктор.

Нужно освободить его крышку, чтобы точно перенести имеющиеся в ней отверстия на стальную полосу. Ширина последней подбирается по размеру крышки. По длине она должна немного превосходить длину корпуса болгарки.

Полоса просверливается.

Затем она прикручивается вместе с редуктором к болгарке. Для этого штатные винты нужно заменить длинными.

Примерив все по месту, нужно урезать полосу как на фото. Затем с широкой стороны под прямым углом к заготовке приваривается полоса, которая послужит подошвой станка.

В итоге должна получиться Т-образная деталь.

Из широкого уголка делается подпорная площадка для ленты. Одна его полка почти полностью срезается. От нее нужно оставить только 2 узкие плоски, требуемые для крепления к станине. На второй полке делается запил от угла шириной 10 мм по всей длине. Металл оставляется только на креплениях.

Чтобы установить подпор на станину, требуется обозначить места примыкания. Затем сверлим станину, и нарезаем в отверстиях резьбу, а на полосах уголка делаем пазы. Таким образом, получаем регулируемое соединение.

Далее необходимо сделать столик для размещения обрабатываемых на гриндере заготовок. Для того используется стальная пластинка удобного размера. В ней с краю в поперечном направлении прикручивается отрезок уголка 10х10 мм.

В уголке на столике делается паз для удобства регулировки при креплении. Затем примеряем деталь на станину, и делаем отметку для крепления. По ней сверлим стойку, и ввариваем в отверстие отрезок резьбы. Таким образом, столик и подпорная пластина не будут друг другу мешать при регулировках. Столик при этом можно будет устанавливать относительно шлифовальной ленты под прямым или другим углом.

Вверху к станине привариваем гайку для крепления ведомого ролика. Далее берем отрезок узкой полосы длиной 70-100 мм, и просверливаем ее с краю. Вставляем в отверстие болт, и затягиваем его гайкой. Затем набираем на него подшипники через шайбы. В итоге получаем ролик требуемой ширины.

Полоса с роликом просверливаем по центру, чтобы прикрепить ее к приваренной гайке на станине. С оставшегося свободным конца необходимо сделать отверстие для зацепа пружины. Теперь собираем детали с болгаркой.

Далее примеряем имеющуюся пружину, и устанавливаем на станину винт, чтобы ее растягивать, тем самым держа ролик в натяжении. После этого ставим ленту.

Станок фиксируется на столе струбциной, либо же можно просверлить подошву, и прикрутить его. Так как все сделано разборным, то при необходимости болгарку всегда можно снять, когда она потребуется.

Смотрите видео

Миниатюрная и функциональная шлифовальная приставка к болгарке своими руками – https://sdelaysam-svoimirukami.ru/8149-miniatjurnaja-i-funkcionalnaja-shlifovalnaja-pristavka-k-bolgarke-svoimi-rukami.html

Самодельная ленточная шлифовальная машина Идеи, которые можно добавить к вашим инструментам

Вам нужно сгладить несколько шероховатых краев при выполнении какого-либо проекта по деревообработке? Если это так, вы можете подумать о создании собственной ленточной шлифовальной машины. Это может быть веселым и полезным проектом, и он не должен быть сложным. В этом сообщении блога мы предоставим вам все, что вам нужно знать, чтобы создать собственную ленточно-шлифовальную машину. Мы также предоставим некоторые идеи и планы для различных типов ленточных шлифовальных машин. Давайте начнем!

Сборка ленточной шлифовальной машины — относительно простой проект. Вам нужно будет собрать некоторые основные материалы, такие как двигатель, шкивы, ремни и подшипники. Вы можете найти все эти материалы в вашем местном хозяйственном магазине. После того, как вы собрали все необходимые материалы, вам нужно будет следовать нескольким простым инструкциям, чтобы собрать все вместе. Мы предоставим эти инструкции в этом сообщении в блоге.

Теперь давайте поговорим о некоторых типах шлифовальных машин, которые вы, возможно, захотите построить. Первый тип шлифовального станка — это ручной ленточный шлифовальный станок. Этот тип шлифовальной машины отлично подходит для небольших проектов или для работы в труднодоступных местах. Второй тип шлифовального станка — это ленточный шлифовальный станок. Этот тип шлифовального станка больше, чем ручной ленточный шлифовальный станок, и он отлично подходит для шлифования больших кусков дерева. Третий тип шлифовального станка — это стационарный ленточный шлифовальный станок. Этот тип шлифовальной машины очень большой, и его лучше всего использовать для промышленного применения.

Вот схема ручной ленточной шлифовальной машины, но ее можно легко адаптировать к другим типам шлифовальных машин.

Hand-Held Belt Sander Plans

Materials:

• Motor (1400 RPM or higher)
• Pulleys
• Belts
• Bearings
• Wood or metal frame
• Sandpaper

Instructions:

Шаг первый: Вырежьте деревянную или металлическую раму по размеру. Рама должна быть достаточно большой, чтобы вместить двигатель, шкивы и ремни. Он также должен быть достаточно широким, чтобы поддерживать наждачную бумагу.

Шаг второй: Просверлите в раме отверстия для подшипников. Отверстия должны быть достаточно большими, чтобы плотно прилегать к подшипникам.

Шаг третий: Соберите раму с помощью шурупов или гвоздей. Обязательно используйте уровень при сборке каркаса, чтобы он был ровным.

Шаг четвертый: Установите двигатель на один конец рамы, а шкивы и ремни — на другой конец. Убедитесь, что ремни натянуты и шкивы вращаются свободно.

Шаг пятый: Прикрепите наждачную бумагу к раме с помощью шурупов или гвоздей. Обязательно используйте уровень при креплении наждачной бумаги, чтобы она была ровной.

Другие идеи

---

Проекты ленточной шлифовальной машины своими руками

1. Мини-ленточная шлифовальная машина своими руками

инструкции

Используя подручные материалы, вы можете построить свою собственную ленточно-шлифовальную машину! К сожалению, плана проекта нет, но есть пошаговые инструкции и видео, которые помогут вам. Однако видео не на английском языке, но оно все равно полезно, особенно с письменными инструкциями.

---

2. Самодельная ленточная шлифовальная машина 2 x 42″

Самодельная ленточная шлифовальная машина

Посмотрите это видео на YouTube

В этом учебном пособии также представлено короткое видео, чтобы вы могли наглядно увидеть, как работает эта ленточная шлифовальная машина. Смотри и учись! Теперь нет инструкций, представленных в видео или на сайте Lumberjocks. Таким образом, это может быть лучшим для визуальных учащихся!

---

3. Создайте свой собственный ленточно-шлифовальный станок с шлифовальными колесами

квадроцикл

Кевин Блумер точно знает, насколько разочаровывающе дорогими являются ленточные шлифовальные станки. Из-за этого он построил свой собственный! Он использует шлифовальные круги Beaumont Metalworks – один для контактного колеса, второй для натяжного и направляющего колеса и третий для ведущего колеса.

---

4. Как сделать самую маленькую ленточно-шлифовальную машину в мире

Самодельный ленточно-шлифовальный станок – Самая маленькая в мире ленточно-шлифовальная машина [ Как сделать ]

Посмотреть это видео на YouTube ленточная шлифовальная машина того стоит. Я вижу, что это используется, как показано на остро заточенных инструментах, а также для шлифования небольших работ по дереву. Я могу вспомнить несколько проектов по обработке дерева, которые я завершил в прошлом, для которых это было бы полезно.

---

5. Ленточная шлифовальная машина 1″ на 30″

wolfcatworkshop

Эта недорогая ленточная шлифовальная машина своими руками хороша для шлифования отдельных деталей и внутренних углов, но вы можете настроить эту ленту шлифовальной машины по своему усмотрению.

Мастерская Wolfcat объясняет, как дополнить этот дизайн предметами, которые у вас уже есть, с минимальными затратами. Самой дорогой частью может быть используемый двигатель мощностью 1/2 л.с. Но вы можете быть удивлены, и половину одного вы можете использовать, или может дать друг дозу, как они сделали в этом случае.

---

6. Самодельная ленточная шлифовальная машина с использованием дрели Bosch

Самодельная ленточная шлифовальная машина

Посмотрите это видео на YouTube

Прежде чем читать инструкции, лучше посмотреть видео, чтобы лучше понять обсуждение. Продукт будет более простой версией ленточной шлифовальной машины, но по-прежнему такой же функциональной и жесткой конструкции.

Эта простая конструкция имеет регулятор длины, что делает ее универсальной для различных проектов. Эта ленточная шлифовальная машина может быть дополнена ограниченным количеством материалов, включая дрель Bosch или аналогичную, а также несколько других предметов, которые могут быть у вас под рукой; что делает процесс сборки быстрым.

---

7. Самодельная ленточная шлифовальная машина 2 x 72 дюйма

инструкции

Разве не весело находить в Интернете людей с такими же интересами, как и вы? Если вы просматриваете эту статью, пытаясь понять, как сделать ленточно-шлифовальную машину, позвольте представить вам вашего нового друга! Тема очень поможет вам, а инструкции довольно просты и очевидны, так что это не вызовет путаницы… надеюсь!

Элегантный дизайн, а поскольку он сделан из металла, он будет прочным и выдержит множество проектов.

---

8. Ножи с хвостовиком Самодельный ленточно-шлифовальный станок

Самодельный ленточно-шлифовальный станок.avi , Этот для тебя! Это идеальная ленточная шлифовальная машина для изготовления ножей.

В этой конструкции используется двигатель беговой дорожки, который кажется самой дорогой деталью, поскольку все остальные материалы были использованы или переработаны. Этот дизайн стоил примерно 400-500 долларов, по сравнению с 2500 долларами, которые стоили бы, чтобы купить новый.

Посмотрите видео, чтобы увидеть, как работает шлифовальная лента. В учебнике Джонатана есть наглядные инструкции, но нет письменных инструкций. Так что, если вы ищете подробное руководство, этот дизайн может быть не для вас.

---

9. Сборка самодельной ленточно-шлифовальной машины

metalwebnews

Эта тема поможет вам узнать все советы и инструкции по сборке ленточно-шлифовальной машины; это также ответит на ваши вопросы! Роберт подробно рассказывает о роликах, двигателе, сборке и сборке рамы, регулировке гусениц и управлении ленточным шлифовальным станком.

Такой простой дизайн, но Роберт проведет вас через каждый шаг, дав полезные знания и советы!

---

10. Самодельный ленточно-шлифовальный станок менее чем за 200 долларов США

Самодельный ленточно-шлифовальный станок менее чем за 200 долларов США

Посмотрите это видео на YouTube

Этот форум возродит вашу надежду на создание собственного ленточно-шлифовального станка! Посмотрите, как Дэйв проведет вас через свою готовую ленточную шлифовальную машину своими руками и объяснит детали, которые он использовал для создания этой конструкции.

---

11. Самодельный ленточный шлифовальный станок

Как собрать ленточный шлифовальный станок 2×72

Посмотрите это видео на YouTube

Джефф Бейкер из Home Built Workshop объясняет, что если вы хотите создать или построить что-то недорогое и доступное, вы, безусловно, можете это сделать. Это может занять некоторое время, чтобы собрать и найти необходимое оборудование. Но когда дело доходит до того, как собрать ленточно-шлифовальный станок, он ваш помощник.

Следите за тем, как Джефф расскажет вам о своем дизайне в своем видеоуроке. У него даже есть еще одно видео о том, как он модернизировал свою самодельную ленточно-шлифовальную машину. Это дает вам некоторые идеи о том, как настроить самодельную ленточную шлифовальную машину после того, как вы использовали ее для заточки или шлифования некоторых ваших проектов, потому что мы все знаем, что всегда есть место для улучшений! Особенно, когда мы делаем что-то домашнее.

---

12. Несколько самодельных ленточных шлифовальных станков размером 2 x 72 дюйма

самодельных инструментов http://www.homemadetools.net/homemade-belt-sander

шлифовальный или ленточно-шлифовальный станок в мельчайших деталях — от видеороликов до загружаемых PDF-файлов — только для вашего удобства. С более чем 8 дизайнами, даже дизайнами коммерческого качества.

Обязательно ознакомьтесь с ним, чтобы расширить свои знания о том, как сделать ленточный шлифовальный станок, и выбрать тот, который лучше всего подходит для вас! Или, может быть, тот, для которого у вас уже есть большинство деталей или ноу-хау.

---

Время шлифовать!

Дайте нам знать, что вы думаете об этих проектных идеях. Мы также хотели бы увидеть вашу версию проектов! Спасибо, что проверили их! ‘до следующего раза! # Justcraftingaround

Так как вы занимаетесь самодельными работами и деревообработкой, вам обязательно нужно взглянуть на нашу деревянную винную полку, сделанную своими руками. Это был большой успех среди всех наших друзей! Это отличный подарок или что-то, что вы хотели бы создать только для себя; это ваш звонок. Наслаждаться!

Сара Тай

Я остаюсь дома, мама с двумя нашими детьми. Мне очень нравится делать поделки с моими детьми, однако это, как правило, проблема из-за того, насколько ограниченным может быть их внимание и насколько грязным оно становится. Поэтому я всегда ищу способы сделать процесс создания приятным и оставить приятные воспоминания для всех нас.

Создайте свой собственный ленточно-шлифовальный станок

| How-To

Самостоятельно делает дорогие инструменты доступными

Сразу за сварочным аппаратом и отрезной пилой стоит ленточная шлифовальная машина, которая является одним из самых универсальных инструментов в магазине, которые только можно себе представить. Ленточные шлифовальные станки используются для надрезания труб, снятия заусенцев с кромок, удаления прокатной окалины с горячекатаной стали, заточки вольфрама для сварки TIG и общего формования металла. Когда дело доходит до надрезки труб, ленточная шлифовальная машина намного проще в использовании, чем ручная прямошлифовальная машина. Вы получите лучшие результаты и потратите меньше материала. Это машина на вес золота.

Недостаток многих готовых ленточных шлифовальных станков в том, что они стоят как золото. Что же делать трудолюбивому домашнему мастеру? Построй один сам!

После того, как вы решили, что производство просто не может быть полным без ленточно-шлифовального станка, ваш покорный слуга поискал в Интернете “ленточно-шлифовальный станок своими руками”. Я нашел веб-сайт, на котором была показана ленточная шлифовальная машина, изготовленная владельцем, с шлифовальными кругами, полученными от Beaumont Metalworks.

Beaumont Metalworks, Колумбус, штат Огайо, предлагает шлифовальные круги различных диаметров и конфигураций. Чтобы построить воображаемую кофемолку, понадобилось три колеса. Первая потребность – это контактный круг, представляющий собой шлифовальный круг с твердым центральным сердечником и мягкой резиновой оболочкой. Во-вторых, необходимо натяжное и направляющее колесо, чтобы убедиться, что ремень ведет себя правильно и не сбивается с курса. Наконец, у кофемолки должно быть ведущее колесо, чтобы все это приводилось в движение.

Шлифовальные круги являются основным компонентом ленточной шлифовальной машины, сделанной своими руками, но сами по себе они не завершают работу машины. Также необходимы шкивы, приводной вал, электродвигатель и рама, не говоря уже о разном хламе. Удобно, что Beaumont Metalworks также предлагает шкивы, электродвигатели и карданные валы. Если у вас нет терпения или времени на сборку собственной кофемолки, Beaumont производит и продает собственную линейку ленточных шлифовальных машин, называемых шлифовальными машинами KMG.

На момент печати рама кофемолки была собрана, и три шкива были на месте.
