Рама лесопильная Р63-4Б

Рама лесопильная вертикальная одноэтажная Р63-4Б предназначена для распиловки бревен и брусьев на пиломатериалы

Технические характеристики Р63-4Б:

Ширина просвета пильной рамки, мм

630

Ход пильной рамки, мм

400

Диаметр распиливаемых бревен (в вершине), мм

не более 380

Длина распиливаемых бревен и брусьев, мм

3000-7500

Число двойных ходов пильной рамки в минуту

285

Число пил в поставе

3-12

Производительность средняя, расчетная по сырью, куб.м./час

13,0

Общая мощность, кВт

52,4

Габарит, мм

4232х2615х3000

Масса, кг

6000

Комплектация Р63-4Б:

Рама состоит из станины сборно-сварной конструкции, на которой монтируются все узлы и механизмы.
Распиловка бревен осуществляется возвратно-поступательным перемещением пильной рамки с укрепленным на ней поставом (набором) пил по направляющим. Движение к пильной рамке передается от главного вала шатуном. Приводы подъема ворот и прижима бревна механические.
Подача распиливаемого матерала в раму и уборка выпиленных пиломатериалов может производится как ручными, так и механизированными околорамными механизмами.

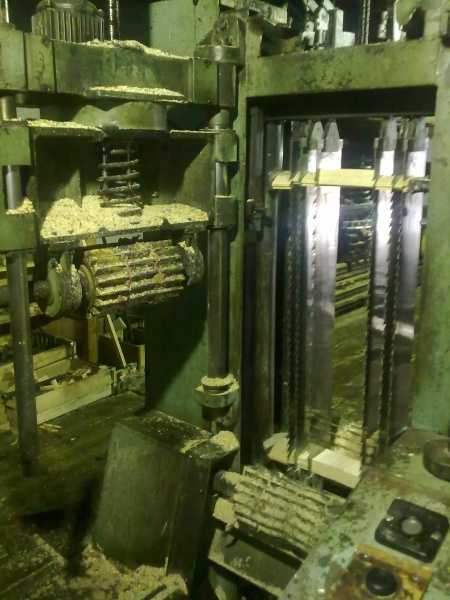

Позиция 3091:

Год выпуска: 1990-е.
Состояние: в хорошем рабочем состоянии.
Местонахождение: Московская обл.
Цена: по запросу.

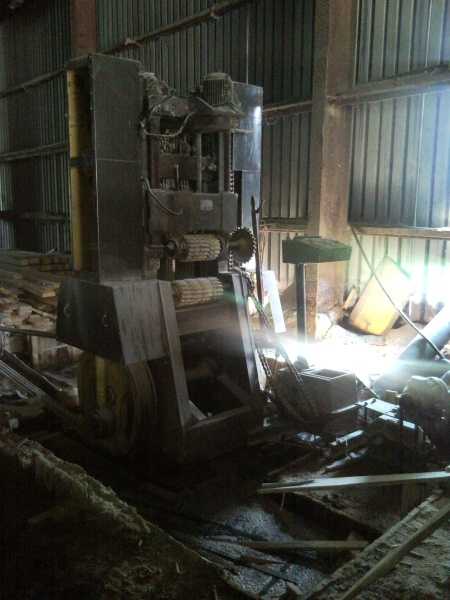

Позиция 3221:

Год выпуска: в эксплуатации с 2005 и 2007 года соответственно.
Состояние: одна с гидравлическим прижимом бревна — вторая с механизированным прижимом бревна (стандартный вариант).
Местонахождение: Новгородская обл.
Цена: по запросу.

Показать больше

tech-trade.ru

Рама лесопильная вертикальная одноэтажная Р63-4Б

Общая информация о рамной пиле Р63-4Б

Предназначена для продольного раскроя брёвен и брусьев различных пород древесины (в том числе твёрдолиственных) на пиломатериалы. Устанавливается в лесопильных цехах высокой производительности. Также пилорама может быть использована на временных и стационарных лесопильных предприятиях и строительных площадках, однако требует фундамента. Основой конструкции лесопильной рамы является сварная цельная станина с расположенными на ней узлами. Компоновка двухшатунная. Подача и прижим сырья электромеханический. Комплектуется четырёхскоростной коробкой передач. Распиловка брёвен осуществляется возвратно-поступательным перемещением пильной рамки с укреплённым на ней поставом (набором) пил по направляющим. Движение к пильной рамке передаётся от главного вала шатуном. Подача распиливаемого бревна осуществляется системой мощных литых рифлёных подающих роликов (рябух) со скоростью до 6,5 м/мин, что обеспечивает высокую производительность пилорамы. Производительность, при условии механизации процесса пиления, среднем диаметре бревна в вершине 260 мм, величине посылки 6 мм на один двйной ход пильной рамки, количестве пил в поставе-6, пиление брусово-развальным способом, достигает порядка 6м.куб/час по сырью. В комплект поставки входят четыре ручные тележки, дополнительный комплект ползунов, 8 пил, комплект захватов, установочная линейка, уклономер. Возможны различные варианты комплектации дополнительным околорамным оборудованием: механизированными тележками, приёмными рольгангами, ножевым аппаратом.

Преимущества

  • Литая чугунная станина.
  • Электромеханический прижим верхней подающей рябухи.
  • Мощная ступенчатая механическая коробка скорости подачи.
  • Высокая производительность.
  • Устойчивость в работе при низких температурах.
  • Надежность и простота в эксплуатации.
  •

    Технические характеристики рамной пилы Р63-4Б

    Размеры распиливаемого материала, мм:

    - диаметр

    530

    - длина

    3000…7500

    Ширина просвета пильной рамки, мм

    630

    Ход пильной рамки, мм

    400

    Наибольшее число устанавливаемых пил, шт

    12

    Чисдо двойных ходов пильной рамки в минуту

    285

    Подача материала на один двойной ход пильной рамки, мм

    3-22

    Производительность по сырью, м3/час

    8-10

    Количество эл/двигателей, шт

    4

    Суммарная мощность, кВт

    44,4

    Габарит с околорамным оборудованием, мм

    4232х2615х3000

    Масса рамы с комплектующими, кг

    6 000

    Межстаночная механизация

    Система предназначена для подачи и приемки заготовок на высокоскоростных четырехсторонних станках (необходима при скорости подачи от 60 м/мин)

    Устройство поштучной выдачи доски имеет раму из сварного швеллера.

    Приемное устройство обеспечивает прием и удержание доски, срощенной ламели или склеенной по пласти заготовки. Сортировочный транспортер обеспечивает последующий её сброс на линию сортировки.

    Устройство сортировки имеет раму из сварного толстостенного швеллера. В приводе подъемников используются карданные валы, цепные передачи. Устройство формирования пакета имеет приспособление для фиксирования установки толщины доски. Устройство поштучной выдачи доски (элеватора). Ленточный транспортер либо бункер для сбора шпаций

    Заточные станки для рамных пил

    Станок предназначен для заточки пил для ламельных пилорам.

    Межстаночная механизация

    Система предназначена для подачи и приемки заготовок на высокоскоростных четырехсторонних станках (необходима при скорости подачи от 60 м/мин)

    Устройство поштучной выдачи доски имеет раму из сварного швеллера.

    Приемное устройство обеспечивает прием и удержание доски, срощенной ламели или склеенной по пласти заготовки. Сортировочный транспортер обеспечивает последующий её сброс на линию сортировки.

    Устройство сортировки имеет раму из сварного толстостенного швеллера. В приводе подъемников используются карданные валы, цепные передачи. Устройство формирования пакета имеет приспособление для фиксирования установки толщины доски. Устройство поштучной выдачи доски (элеватора). Ленточный транспортер либо бункер для сбора шпаций

    Реброво-горбыльные станки

    Станок применяется для глубокой переработки сырья и обеспечивает максимальный выход деловой древесины.

    Станок предназначен для переработки горбыля в обрезной пиломатериал. Данный станок за один проход последовательно выполняет двухстороннее кромление и горизонтальное деление горбыля, на выходе обрезная доска требуемого сечения.

    Станок предназначен для переработки горбыля в обрезной пиломатериал. Данный станок за один проход последовательно выполняет двухстороннее кромление и горизонтальное деление горбыля, на выходе обрезная доска требуемого сечения.

    Горбыльный станок OFT-450 служит для вырезания досок из горбыля (обрезков, обапола), применяется в лесопильной промышленности.

    Строгальный станок при разделованин бревна очищает кору горбыля, что позволяет оператору сразу же приступить к пилению

    Предназначен для переработки горбыльной доски, обрезков, остающихся после раскроя необрезной доски, в качестве делительного станка и в качестве станка второго ряда для распиловки трехкантного бруса в обрезную доску.

    Многопильные станки

    Кромкообрезные станки

    Проходной двухпильный кромкообрезной станок предназначен для обрезки и продольного раскроя необрезного пиломатериала в обрезной пиломатериал. Может применяться как один, так и в производственных линиях.

    Пилы дисковые с твердосплавными напайками

    Запчаcти других производителей

    Продажа рамной пилы – пожалуйста, уточняйте наличие товара на складе. Информация о рамной пиле размещенная на этом сайте не является публичной офертой.

    Производитель оставляет за собой право изменять технические характеристики оборудования


    Автор - ИНТЕРВЕСП,
    дата публикации 23.12.2011 12:54, дата последнего изменения 23.12.2011 12:54.
    intervesp-stanki.ru © 2002-2018 Все права защищены.
    Публикация разрешена с письменного разрешения автора.

    Задать вопрос менеджеру

    www.intervesp-stanki.ru
