Пилорама рамная Р63-4Б (4х-ступенчатый механизм подачи) – цена, отзывы, характеристики с фото, инструкция, видео

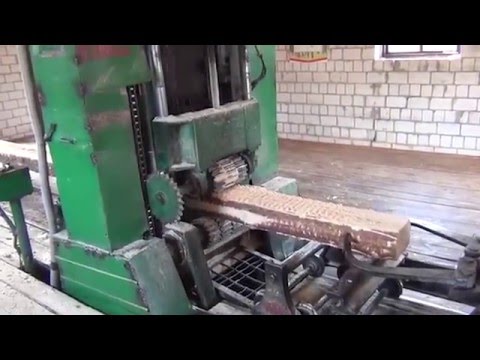

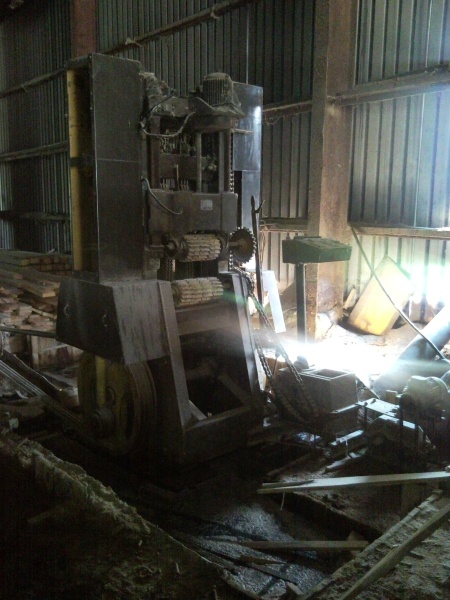

Пилорама рамная Р63-4Б предназначена для продольной распиловки брёвен и брусьев различных пород древесины на пиломатериалы.

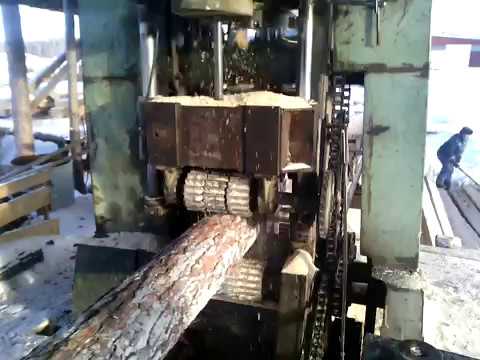

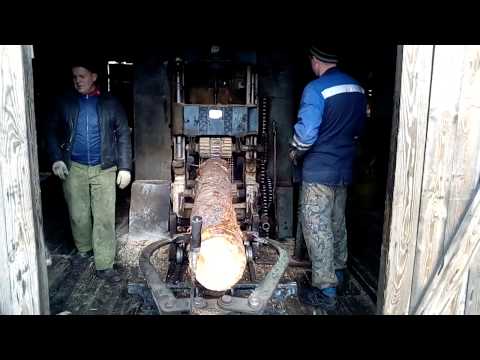

Распиловка бревен осуществляется возвратно-поступательным перемещением пильной рамки с укрепленным на ней поставом (набором) пил по направляющим.
Движение к пильной рамке передается от главного вала шатуном.

Пилорамы Р63-4Б могут применяться как станок первого ряда в лесопильных цехах большой мощности, так и на малых производствах.

Устанавливается в лесопильных цехах высокой производительности. Также пилорама может быть использована на временных и стационарных лесопильных предприятиях и строительных площадках, однако требует фундамента. Основой конструкции лесопильной рамы является сварная цельная станина с расположенными на ней узлами. Компоновка двухшатунная. Подача и прижим сырья электромеханический.

Пилорама Р63-4Б комплектуется четырёхскоростной коробкой передач. Распиловка брёвен осуществляется возвратно-поступательным перемещением пильной рамки с укреплённым на ней поставом (набором) пил по направляющим. Движение к пильной рамке передаётся от главного вала шатуном. Подача распиливаемого бревна осуществляется системой мощных литых рифлёных подающих роликов (рябух) со скоростью до 6,5 м/мин, что обеспечивает высокую производительность пилорамы. Производительность, при условии механизации процесса пиления, среднем диаметре бревна в вершине 260 мм, величине посылки 6 мм на один двйной ход пильной рамки, количестве пил в поставе-6, пиление брусово-развальным способом, достигает порядка 6м.куб/час по сырью.

Отличительные особенности рамной пилорамы Р63-4Б:

• 4х-ступенчатый механизм подачи
• Сварная станина
• Электромеханический прижим верхней подающей рябухи
• Мощная ступенчатая механическая коробка скорости подачи
• Высокая производительность
• Устойчивость в работе при низких температурах
• Надежность и простота в эксплуатации

Характеристика	Р63-4Б
Размеры распиливаемого материала, мм:
– диаметр	530
– длина	3000-7500
Ширина просвета пильной рамки, мм	630
Ход пильной рамки, мм	400
Наибольшее число устанавливаемых пил, шт	12
Толщина пил, мм	2,2-2,45
Наименьшее устанавливаемое расстояние между пилами, мм	18
Число двойных ходов пильной рамки в минуту	285
Подача материала на один двойной ход пильной рамки, мм	3-22
Производительность по сырью, м3/час	8-10
Количество эл/двигателей, шт	4
Суммарная мощность, кВт	44,4
Габарит с околорамным оборудованием, мм	4232х2615х3000
Масса Р63-4Б (4 скор) Р63-4Б рамы с комплектующими, кг	6 000

Комплект поставки

• захват верхние и нижние по 8 шт.
• ползуны:комплект на раме и комплект (4+4 дополнительно)
• установочная линейка
• уклономер.

Опции за доп. плату

• четыре ручные тележки

Отгрузочные габариты:

1 место пильный узел 3300*1600*1470 – 7,7616 куб.м.
Вес брутто 4130 кг с упаковкой лежа(поддон)

2 место ящик 2400*1570*1190 – 4,484 куб.м.
Вес брутто 2150 кг.

Тележки
3 место 1001 1030*960*760 – 215 кг., -0,75 куб.м.
4место 1101 1030*800*760 – 205 кг.,- 0,63 куб.м.
5 место 1201 860*430*520 – 90 кг., – 0,19 куб.м.
6 место 1301 770*430*410 – 75 кг.- 0,14 куб.м.
Места 3-6 без упаковки.

Возможны различные варианты комплектации дополнительным околорамным оборудованием: механизированными тележками, приёмными рольгангами, ножевым аппаратом.

Для удаления опилок, в конструкции фундамента спроектированы ниши в которые падают опилки. Для облегчения ручного труда можно установить транспортер для удаления опилок из зоны раскроя.

Для заточки пил используются заточные станки для рамных пил.(ручной заточной станок 40т.р.)

Средний ресурс пил без перезаточки – 1 смена.

Отзывы о Р63-4Б (4 скор):

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

Пилорама Р63-4Б | Цена на одноэтажную лесопильную раму и запчасти Р63-4Б

Описание

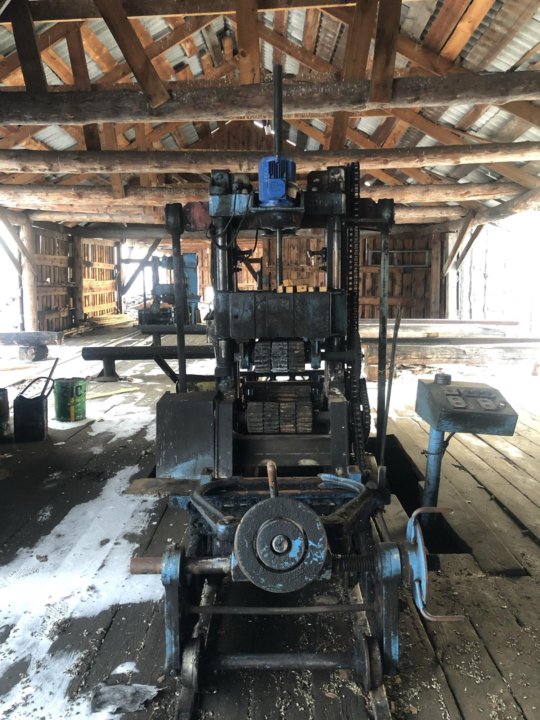

Пилорама Р63 4Б профессиональное оборудование, которое позволяет выполнить продольный раскрой материала. Возможна работа с древесиной любых пород, включая твердолиственные, как в брусьях, так и в брёвнах. Оборудование активно используется на лесопильных предприятиях, стройплощадках.

Конструктивно оно представляет собой цельную станину, на которой размещены все рабочие узлы и механизмы. Лесопильная рама Р63 4Б выполняется в двухшатунной компоновке, оснащается 4-скоростной коробкой передач. Весь процесс распиловки основан на выполнении возвратно-поступательных движений по специальным направляющим рамы с набором пил, которые на ней закреплены.

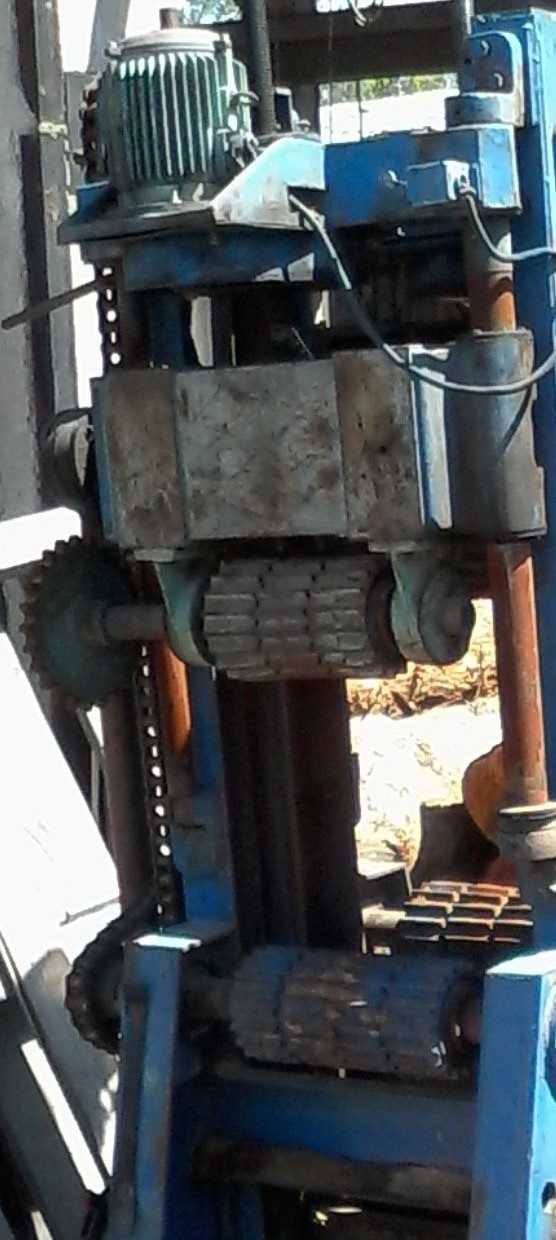

Для подачи материала используются литые валики с рифлением, которые способны подавать материал на распил со скоростью до 6,5 м/минуту. При оснащении предприятия пилорамой рамной Р63 4Б цена оборудования в целом может серьёзно варьироваться в зависимости от особенностей комплектации околорамным оборудованием, степени механизации процесса производства в целом.

В зависимости от специфики производства заказчика одноэтажная лесопильная рама может отличаться по принципу действия механизма подачи для продвижения бревна к пилам:

• непрерывная – заготовка постоянно (при рабочем/холостом ходе) продвигается с помощью нескольких мощных рифленых роликов;
• толчковая подача заготовки может выполняться в один или два толчка. Однотолчковая предполагает подачу бревна только во время рабочего/холостого хода ленты. А двухтолчковая подача выполняется в два шага: 1 – при холостом, 2 – при рабочем ходе пильной рамы.

Вариативность подачи заготовок разного диаметра, мощность всех рабочих элементов, оптимальная стоимость базовой и расширенной комплектации делают одноэтажные лесопильные рамы незаменимым оборудованием на предприятиях разного масштаба – от частных цехов до крупных деревообрабатывающих компаний.

Преимущества пилорам Р63 4Б

• Отличное качество пропила, сравнимое с ленточными станками.
• Высокая производительность (при использовании брусово-развального способа можно переработать около 6 м³/ч сырья при подаче на раму Р63 4Б брёвен диаметром до 260 мм, использовании 6 пил в наборе).
• Способность работать в неотапливаемых помещениях, на улице при низких температурах.
• Мощная механическая коробка передач.
• Электромеханический прижим обрабатываемой древесины.
• Возможность использование оборудования в качестве головного
• Простота и надёжность в работе.
• Неприхотливость в обслуживании.

В итоге обеспечивается оптимальное соотношение цены на одноэтажные лесопильные рамы Р63 4Б, их производительности, функциональности и надёжности. Компания «АСТехнология» предлагает свои услуги по поставкам лесопильного оборудования и комплектующих по выгодным ценам. Звоните, заказывайте, наши специалисты в любое время предоставят детальную информацию об особенностях работы выбранной модели.

Мы предлагаем действительно комфортные цены на пилорамы Р63 4Б и запчасти к ним, будем рады помочь!

Характеристики

Диаметр бревна, мм, max	580
Длина бревна, мм	3000 … 7500
Ход пильной рамки, мм	400
Ширина просвета пильной рамки, мм	630
Число двойных ходов пильной рамки в мин.	285
Величина подачи на 1 двойной ход пильной рамки, мм	3-22
Габариты, мм	4232х2615х3000
Суммарная мощность электродвигателей, кВт	44. 4
Масса, кг	6000



Производительное фрезерование – Производство лебедок Лесопилка с поворотным отвалом

Универсальная, долговечная, эффективная, точная и производительная Портативная пилорама с поворотным отвалом

Перейти к: Особенности | Сравнения | Технические характеристики | Аксессуары | Настройка | WPF в действии | Истории владельцев

Производственная рама лебедки (WPF) была разработана для продуктивной лесопиления, резки высококачественной и чрезвычайно точной древесины с помощью переносного или стационарного фрезерования. Он отлично подходит для подрядчиков и построен из высококачественных материалов, обеспечивающих долговечность в любую погоду.

WPF — это пилорама с поворотным лезвием с ручной одноточечной системой опускания, которую можно модернизировать до электрической лебедки для еще более быстрой вертикальной калибровки одним нажатием кнопки.

Для максимальной эффективности вариант гусеницы Hi/Lo позволяет легко загружать бревна либо поверх нижнего рельса с помощью погрузчика, либо путем закатывания бревен под высокий рельс.

Как и другие станки Peterson с поворотным диском, WPF может быть оснащен насадкой Clip-on Slabber, которая позволяет резать плиты для столешниц, скамеек, барных стоек и многого другого. Плиты являются очень популярным продуктом среди строителей и ремонтников домов и обеспечивают более быструю окупаемость инвестиций.

Возможность добавлять неограниченное количество удлинителей гусениц для коммерческого производства неудивительно, что переносная лесопилка WPF пользуется популярностью у клиентов, особенно среди пильщиков, работающих по контракту.

Щелкните изображение, чтобы прочитать обзоры WPF. Двойной пропил — это соединение двух горизонтальных пропилов вместе для получения более широкой доски или плиты с использованием обеих сторон лезвия, что позволяет с легкостью удвоить максимальную ширину пропила!

Циклонный воздушный фильтр
Эти современные фильтры отделяют чистый воздух от мусора и жидкостей благодаря конструкции и вращению воздухозаборника. У Peterson есть много неквалифицированных операторов в отдаленных районах, которые часто забывают регулярно чистить/заменять свои воздушные фильтры, но их двигатели Kohler или Vanguard Briggs & Stratton с циклонными фильтрами все равно продолжают работать! Циклонные фильтры для тяжелых условий эксплуатации могут прослужить до в три раза дольше, чем стандартных воздушных фильтров.

Долговечные, не требующие особого ухода лезвия
Лезвия Peterson служат от 2 до 6 лет при нормальном использовании и обслуживании. Однако некоторые владельцы пилорамы с поворотным диском используют одни и те же диски уже более 10 лет! Чтобы сократить время простоя, лезвие Peterson можно затачивать, пока оно еще находится на станке; менее чем за 10 минут и без снятия каких-либо охранников. Для вашего удобства точилка предварительно настроена на размер вашего диска, что значительно повышает производительность пиления.

Приподнятое расположение двигателя
Компания Peterson устанавливает двигатели своих лесопильных заводов выше, чем двигатели других производителей, по двум причинам: во-первых, чтобы забор воздушного фильтра находился дальше от выхода опилок. Это предотвращает накопление опилок и перегрев двигателя. А во-вторых, обеспечить возможность двойного резания на полную глубину без ограничения мотором и редуктором противоположной стороны лезвия.

Фиксатор для левого/правого размера
Левая/правая калибровочная система Peterson приводится в действие цепью и звездочкой, поворотной рукояткой и замком. Это означает, что он будет двигаться только тогда, когда вы его разблокируете, и вы можете очень точно установить размер с точностью до 1 мм. Отсутствие проскальзывания и максимальная точность для каждой доски.

Варианты питания
Компания Petersons с гордостью предлагает бензиновые двигатели Kohler мощностью 35 и 37 л.с., крупноблочные бензиновые двигатели Briggs & Stratton Vanguard мощностью 35 л.с., а также трехфазный вариант мощностью 15 кВт. Большая мощность облегчает работу двигателя при резке твердой древесины, а также позволяет быстрее распиливать бревно.

Качество и гарантия
Мы производим переносные лесопилки Peterson с использованием качественных материалов, таких как полированная вручную нержавеющая сталь и алюминий, которые практически не ржавеют. Это также означает, что мельницы надежны в работе и, что наиболее важно, имеют длительный срок службы даже в самых суровых условиях. Поскольку мы верим в свое производство и хотим, чтобы вы тоже верили, мы предлагаем 2-летнюю гарантию на рамы из нержавеющей стали и сплавов производства Peterson.

Жесткая гусеничная система — доступно неограниченное количество удлинителей
Peterson JP, WPF, ASM и DWS имеют систему гусениц, которая позволяет неограниченное удлинение гусениц (расширения доступны в качестве дополнительных опций). Идеально подходит для случая, когда Джефф Силл фрезеровал 40-футовое бревно на своем WPF.

Проклейка по одной точке
На всех рамах ASM, WPF и JP эта система позволяет оператору одинаково опускать все четыре угла стана из одного положения, что обеспечивает более точные доски. Ручная одноточечная лебедка может быть заменена на электрическую на WPF.
