Содержание

своими руками для ручной циркулярки, как сделать, самодельная линейка

Каждый, кто хотя бы однажды работал ручной циркулярной пилой, знает, как сложно сделать с её помощью чёткий и ровный рез. Многие решают эту проблему с помощью простейших приспособлений, вроде полосы из фанеры или пластика, который закрепляется на поверхности струбцинами. Однако куда удобней использовать для этой цели специальную направляющую шину.

Такое устройство очень редко входит в комплектацию ручной циркулярной пилы, а в магазинах предлагается по цене, часто сопоставимой со стоимостью самой пилы. Это кажется странным, ведь оно не отличается сложностью конструкции. При наличии необходимых материалов направляющую шину вполне возможно изготовить самостоятельно, о чём мы и расскажем в этой статье.

Что это такое?

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

  • направляющая из фанеры;
  • рельсовое стусло из уголка;
  • шина из алюминиевого профиля;
  • линейка из строительного правила;
  • выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Из фанеры

Это один из простейших универсальных вариантов направляющей для ручной циркулярной пилы, сделанной своими руками, и потому он наиболее распространён в домашних мастерских. Рассмотрим подробно процесс его изготовления и принцип работы.

Необходимые материалы

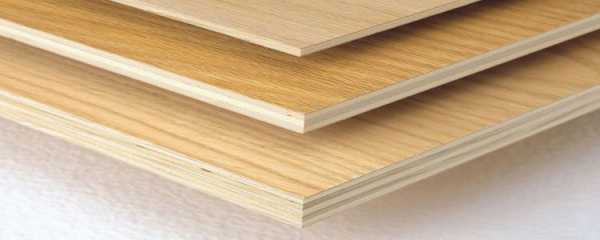

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

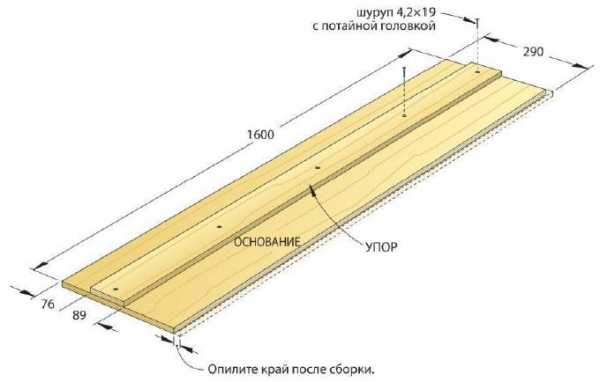

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

  1. измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
  2. Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
  3. С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
  4. Штангенциркулем измерьте ширину направляющего паза продольного реза.
  5. Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
  6. Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Важно: перед замерами подошвы циркулярной пилы обязательно отключите её от электросети!

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

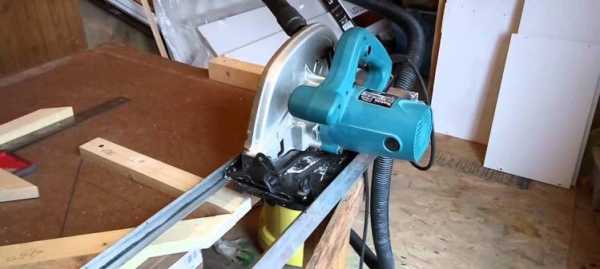

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Заключение

Прежде чем приступить к изготовлению направляющей шины для ручной циркулярной пилы, следует определиться с нюансами её применения:

  • режим использования. Чем чаще вы будет использовать пилу, тем прочнее и качественней должны быть материалы, из которых сделана направляющая. Иначе трение, неизбежно возникающее при работе, приведёт к её износу и снижению точности реза;
  • параметры обрабатываемого материала. При большой толщине деревянных заготовок убедитесь в том, что диск пилы будет прорезать её полностью. Например, шина из фанеры или алюминиевого профиля, описываемые в этой статье, снижают глубину реза на толщину материала, из которого сделана шина;
  • технические возможности инструмента. К ним относятся: максимальный диаметр диска; возможность продольного и поперечного сечения; поворотная платформа, позволяющая пилить под углом.

Помните, что точность распила зависит не только от качества изготовления направляющей шины. На него также влияет и состояние инструмента. Следите за тем, чтобы опорная платформа пилы всегда была прочно закреплена и неподвижна относительно корпуса. Кроме того, не забывайте вовремя менять или затачивать диск пилы. Затупленные зубцы диска при работе оставляют большое количество сколов на кромке реза.

Использование направляющей шины с ручной пилой существенно расширяет область её применения. А возможность использовать такое приспособление не только с пилой, но и лобзиком или ручной фрезой, ещё больше увеличивает её ценность.

2lzz.ru

AlfFisher. Моя работа: Линейка для циркулярной пилы. От простого

После публикации последней статьи мне задали вопрос по самодельной линейке.

О них я и буду сегодня говорить.


Многие начинающие станкостроители сталкиваются с проблемой выбора типа фиксации линейки.


На простейших станках часто встречается схема крепления линейки 2 болтами, расположенными в начале и конце стола.
Болты входят в продольные пазы.

Такая схема - это развитие идеи крепления линейки при помощи 2х струбцин.


Самым большим недостатком такого крепления является постоянная необходимость регулировать параллельность линейки относительно оси пильного диска при каждом перемещении линейки.


Поэтому я не рекомендую использовать такую схему.



Наиболее удобной схемой является конструкция линейки - в виде рейсшины.

В этом случае линейка имеет дополнительную головку, закрепленную перпендикулярно оси линейки.

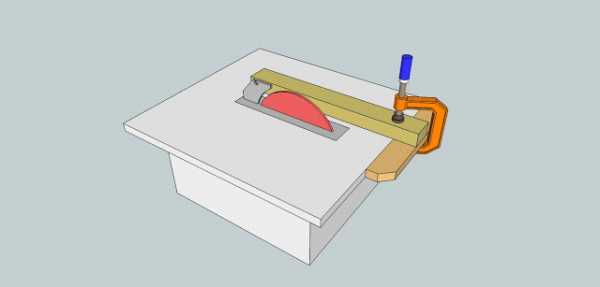

 Линейка - рейсшина. Крепление - струбциной.

Такая конструкция позволяет перемещать линейку параллельно оси пильного диска.


Достаточно один раз настроить параллельность.

Это наиболее простой вариант линейки, но его можно усовершенствовать, удлинив линейку и добавив зажим.


Вариантов зажима может быть несколько.

2 из них я показал в видео (винтовой и эксцентриковый зажим) с использованием стяжки, проходящей через всю длину линейки.

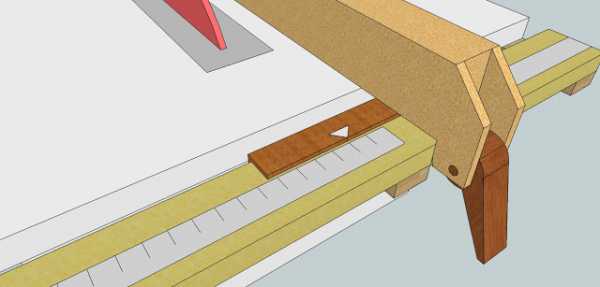

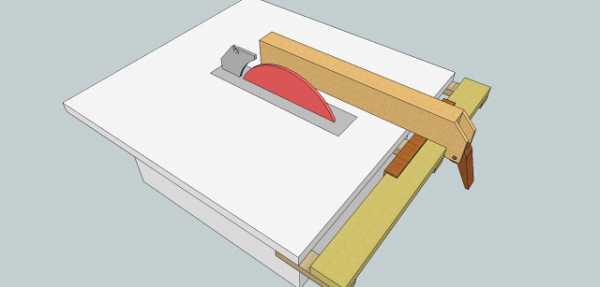

 Более совершенный способ фиксации линейки - сквозная стяжка и задний прижим.

В нижней части линейки выбран паз для стяжки, приводящей  в движение задний прижим.

Стяжкой служит резьбовая шпилька или прут с нарезанной по краям резьбой М6 - М8.


Прижим крепится к линейке на форточной петле и имеет возвратную пружину, которая отводит его от стола при ослаблении затяжки гайки или эксцентрика.

Какой тип фиксации выбрать (гайку или эксцентрик) - зависит от возможностей мастера.


Зажим гайкой - прост в изготовлении. Я рассказывал о нем в своем видео:
---

---

Зажим эксцентриком - быстро работает, и более удобен.

Ход эксцентрика - примерно 3 - 5 мм.
Его нужно подбирать так, чтобы полная фиксация происходила за 1/4 - 1/5 поворота рукоятки.

В крайнем случае можно использовать велосипедный эксцентрик зажима седла, правда его конструкцию придется немного доработать.


При использовании вело-эксцентрика придется переместить стяжку выше (ближе к оси петли) - так как велоэксцентрик имеет малый ход, примерно 1.5 - 2 мм.

Конструкция линейки-рейсшины со сквозной стяжкой - проста, удобна в работе, но имеет несколько недостатков.

Один из них - невозможность пристыковать дополнительный задний стол-расширитель вплотную к столу пилы, так как по задней кромке стола двигается прижим линейки.

Второй недостаток - линейка должна иметь длину, равную длине стола.

На больших станках с длинным столом длинная линейка может перекашиваться, поэтому потребуется делать большую головку.
Кроме того длинная линейка будет иметь большую массу.


А теперь несколько слов о преимуществах данной линейки:

Поскольку линейка фиксируется по краям стола
то в зажатом виде нет вероятности отгиба (ухода с размера,
так как это может происходить на консольных линейках), поэтому линейку можно делать из материалов с небольшой жесткостью, например ДСП или Дерева.

Пойдет также алюминиевая труба сечением 20 х 40 мм.

Еще одна особенность длинной линейки

если на станке приходится часто распускать доски имеющие внутренние напряжения (в результате неправильной сушки),
- длинная линейка может способствовать заклиниванию разрезаемой доски между линейкой и пилой.

Эту проблему можно решить установкой временной накладки на линейку.

Длина накладки - до средины пильного диска, толщина - 10-20 мм.

Размер накладки лучше брать кратным 10 мм
чтобы проще было отсчитывать размер по шкале перемещения линейки.

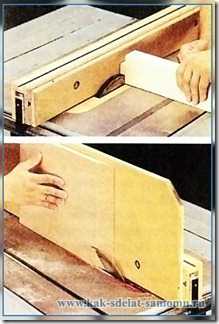

При работе с деревом на станке обязательно нужен расклинивающий нож, который препятствует заклиниванию и выбросу детали зубьями пилы.

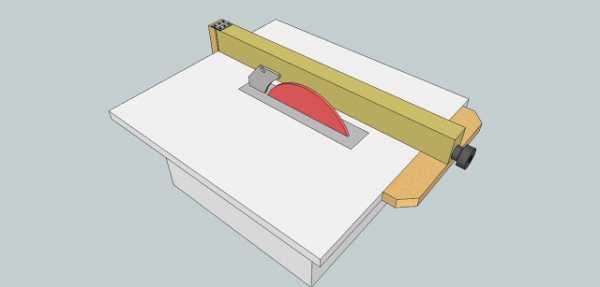

Следующий тип - Консольная линейка

Эта линейка отличается от предыдущего типа наличием направляющей шины, расположенной перед столом пилы.

Чаще всего направляющая делается из трубы квадратного (прямоугольного) или круглого сечения.








Направляющая труба крепится к столу на дистанционных кронштейнах, позволяющих регулировать положение трубы относительно оси пильного диска.

Лучше использовать прямоугольную трубу , так как на ней легче нанести размерную шкалу или прикрепить линейку.

Линейка - предпочтительней, так как она может быть подвижной, что удобно при установке дополнительных накладок на направляющую линейку.

Верхняя плоскость направляющей трубы расположена на несколько миллиметров ниже плоскости стола.

Это сделано для того, чтобы уголок линейки (головка рейсшины) находился ниже плоскости стола и не мешал работе.




Поскольку линейка крепится консольно,
чтобы она имела достаточную точность, для механизма фиксации желательно использовать металл (железо),
а саму линейку делать из железной или алюминиевой трубы сечением 40 х 40 или 40 х 60.

Боковые поверхности линейки необходимо покрыть дополнительными накладками из фанеры или МДФ, чтобы при работе не повредить зубья пилы о металл линейки.

Данная линейка также имеет свои достоинства и недостатки.
Но в работе она более удобна, чем предыдущая конструкция со сквозной стяжкой.


В короткой статье сложно рассмотреть все нюансы конструкции, но я надеюсь своим рассказом я ответил на некоторые вопросы начинающих станкостроителей.


В следующей части я более подробно расскажу о креплении линейки к поперечной направляющей и о эксцентриковом механизме фиксации линейки.


     Продолжение темы:
2 https://alffisher.blogspot.com/2015/07/blog-post_6.html
3 https://alffisher.blogspot.com/2015/07/blog-post_7.html
4 https://alffisher.blogspot.com/2015/07/blog-post_9.html
5 https://alffisher.blogspot.com/2015/07/httpalffisher.html

             Всем - Спасибо за внимание !

alffisher.blogspot.com

Как своими руками сделать направляющую шину для циркулярной пилы: подробное описание

Фирменная направляющая шина для циркулярной пилы стоит почти как сама пила. Тем не менее устройство является очень важным. Почему? Когда оно применяется, можно ли без него обойтись, можно ли чем-то заменить или изготовить собственноручно? Направляющая для циркулярной пилы дает определенные преимущества во время работы. В этой статье описываются эти преимущества, а также даются ответы на разные сопутствующие вопросы. Здесь же рассмотрено изготовление направляющей шины своими руками.

Назначение

Человек, имевший дело с дисковой пилой, знает, как сложно обеспечить ровный рез. Хоть и стараешься направить инструмент по разметке, он так и норовит вильнуть. Если это происходит, оказывается, что время потрачено впустую, а материал испорчен.

Некоторые выходят из положения путем крепления парой струбцин планки по линейке. Но с ручной циркулярной пилой данный метод неудобен, потому что струбцины задевают инструмент.

Другие доводы в пользу направляющей:

  • С использованием правила все время требуется подправлять его. Инструмент устанавливается с маленьким отступом от линии распила, и тогда диск идет точно по линии. Этот метод подходит в случае единичных работ. При необходимости совершения множества точных распилов занимает много времени.
  • Фирменная шина сконструирована таким образом, что край ее четко совпадает с линией распила. Остается лишь совместить две полосы и приступить к работе.
  • Качественные шины проклеены дополнительно мягкой лентой, которая предупреждает скол материала, МДФ или ламината, например.
  • Неудобно одновременно пилить и следить за положением правила. Передавливание или недостаточное нажатие испортит материал. Циркулярная пила с направляющей шиной требует лишь продвижения пилы вперед.

Изготовление в домашних условиях

Главное — точно выдержать геометрию. Основой может быть:

  • швеллер;
  • труба с прямоугольным сечением;
  • уголок;
  • ламинат.

Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

Вариант 1. Шина из ламината.

  • По линейке отрезаем два куска материала одинаковой длины.
  • По одной кромке фрезеруем.
  • Прикрепляем к основе (также из ламината) саморезами.
  • Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
  • К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
  • Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.

При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.

Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.

  • Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
  • Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
  • В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
  • Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.

Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

Теперь направляющая рельса может изготавливаться собственноручно:

  • К фанере № 3 винтами прикрепляется направляющая большего диаметра. Головки винтов и саморезов стачиваются, чтобы те можно было спрятать заподлицо.
  • С двух сторон направляющей плотно приставляем полосы фанеры № 10 и тоже крепим на саморезы. Фанеру можно заменить ДСП.

Отпиливаются лишние по ширине куски, и рельса готова.

Подготавливаем ручную пилу:

  • Маленький профиль вставляется в рельсу, снимается высота «ножек», чтобы профиль укладывался заподлицо.
  • Обрезанный профиль параллельно диску пилы крепится к подошве. С этой целью используются пара винтов-барашков М 4. Если платформа дисковой пилы ровная и качественная, ее края можно придерживаться.
  • На направляющей ручную пилу размещают, вставив в направляющую рельсу профиль. Включаем инструмент и отпиливаем полоску лишнюю по ширине.

Для идеального реза на разметку накладывается кромка шины и направляющая прикрепляется струбцинами. С шиной-рельсой пила двигается плавно и не болтается, режет точно и легко подается.

Заключение

Направляющая для «циркулярки» — приспособление крайне полезное, ведь каждому мастеру известно, сколь важно обеспечить ровный рез. Использование направляющей при работе с дисковой пилой делает процесс удобным и быстрым.

tokar.guru

Линейка Пила Своими Руками - NZIZN.RU

Направляющая линейка для дисковой пилы своими руками

Цена фирменной направляющей шины приближается к стоимости самой циркулярной пилы. Ленточная пила своими руками – не так страшен. Вправду ли нужен этот девайс, зачем он применяется, можно ли пренебречь шиной, поменять либо сделать своими руками?

Назначение направляющей шины

Любой, кто работал дисковой пилой, знает насколько сложно сделать это ровно. При всех стараниях направлять инструмент четко по разметке, он все равно норовит съехать в сторону. В результате порча материала и трата времени.

Некоторые мастера приспосабливаются так: крепят парой струбцин планку по линейке. Однако с ручной циркуляркой этот метод неудобен — струбцины задевают за инструмент. Существует еще несколько доводов за использование направляющей шины:

  • используя правило, необходимо все время подправлять его положение. Устанавливается оно с небольшим отступом от линии распила, только тогда диск точно пройдет по линии. Этот метод сойдет при единичных работах. Если же необходимо сделать множество точных распилов — процесс муторный;
  • фирменная направляющая для циркулярной пилы сконструирована так, что ее край четко совпадает с линией распила. Мастеру нужно только совместить эти две полосы и работать;
  • качественные шины дополнительно проклеены мягкой лентой, предупреждающей скол материала, например, МДФ или ламината;
  • одновременно пилить и следить за расположением правила неудобно. Торцовочная пила служит подставку для dvd-дисков своими руками из дерева своими руками. Чуть передавил или недожал — и материал испорчен. Работая с шиной необходимо лишь двигать пилу вперед.

В продаже есть множество видов направляющих шин: универсальных или специализированных под определенную модель или производителя. Цена универсальных приспособлений, как правило, выше, чем специализированных. Поэтому многие домашние мастера изготавливают шины своими руками.

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

В качестве основы могут подойти: швеллер, уголок, труба прямоугольного сечения и даже ламинат. Деревянные и прессованные направляющие имеют серьезный недостаток — они чувствительны к влаге.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

  1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
  2. Фрезеруем по одной кромке.
  3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
  4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
  5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Торцовочная пила по дереву легко делается своими руками из болгарки. Для стационарной пилы используют электродвигатель и сварную конструкцию из металлического швеллера. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
  6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Направляющая шина для циркулярной пилы своими руками

Наборы ручных инструментов. Скидки до 30% на Товары. Заработок в интернете с

Как сделать линейку на циркулярный станок своими руками в гаражной мастерской Столярные Мастера

Простой параллельный упор (линейка) для дисковой пилы. Линейка на циркулярную пилу (вариант от AlfFisher):

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

  1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Изготовленная своими руками из циркулярки или болгарки торцовочная пила дисков. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
  2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
  3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
  4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным.

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

Для рельсы подойдет алюминиевый П-образный профиль. Стационарная циркулярная пила позволяет своими руками быстро, качественно и точно разрезать древесину. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

  1. Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
  2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Все про ремонт бензопилы своими руками разборка и пила «партнер» стала плохо. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

  1. Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
  2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
  3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
  4. Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Видеоролики демонстрируют заводские и самодельные направляющие шины:

nzizn.ru

Как Сделать Линейку И Упор На Циркулярку • AURAMM.RU

Изготовление параллельного упора и других полезных устройств для круговых

пила, которая просто называется круговой, является удобным инструментом для резки и резки пиломатериалов.

В комплекте с ним обычно предоставляются устройства, которые помогают мастеру в работе.

Но одни и те же устройства могут быть сделаны или улучшены собственными руками. И опыт рано или поздно приведет к появлению полностью самодельных устройств (как их называют), которые для всей простоты могут значительно облегчить пиление и сэкономить время.

Параллельная остановка

Обычная параллельная остановка для кругового является хорошим примером того, как небольшое дополнение может принести большую пользу. Практически каждая ручная циркулярная пила оснащена параллельным упором для продольной распиловки заданной ширины. Это действительно полезное устройство.

У одной остановки персонала есть один недостаток. По соображениям безопасности он установлен в значения, которые позволяют разрезать шириной менее 20-25 мм. Это делается так, чтобы стоп не мешал перемещению пильного ограждения. Но достаточно прикрепить деревянный блок к параллельному стержню обычной остановки, и его возможности увеличатся, а минимальная ширина резания никоим образом не будет ограничена.

Заметка! Необходимо помнить о безопасности. при выполнении разрезов менее 15 мм стержень не позволяет защитной оболочке закрыть пильный диск.

Поддержка поперечных и угловых разрезов

Также часто используется устройство для поперечных разрезов. С его помощью вырубленные пилы проходят быстро и точно под углом 90 °. Этот акцент также используется для разделки досок. Его основой является лист фанеры толщиной 10 мм. На нем клей или винты фиксируют направляющую планку или рельс высотой не менее 20 мм. На нижней стороне основания прикреплен абатмент, перпендикулярный направляющей, и выполнен из того же стержня.

Читайте так же

Избыточная часть основания (от направляющей к пильному полотну) отключается. Поскольку это расстояние для каждой модели ручного циркуляра отличается, то адаптация всегда выполняется индивидуально. К обрабатываемому материалу обычно прикрепляют зажимы.

Продвинутые мастера делают свои крепежные приспособления из деревянных шайб, один из которых имеет форму эксцентрика. Зажим выполняется с помощью гайки крыла на винте. Такое зажимное устройство позволяет очень быстро фиксировать стопор на пиломатериалах различной ширины.

Если вы устанавливаете тот же стержень с другой стороны направляющей, но фиксируете под углом 45 ° к первому, а затем обрезаете базовую часть под углом 45 °, тогда вы получаете угловую универсальную остановку для разрезов как на 45 ° и при 90 °. Более универсальная конструкция углового упора будет получена, если стержень повернут. И для наблюдения за углом вы можете следить за транспортом, прикрепленным к вершине. Следует отметить, что сделать транспортир для циркуляций своими руками. более сложная задача.

Остановка седла

Если вам приходится круто копировать много одинаковых баров, тогда стоит потратить время на создание простого седлового ограждения. Его использование больше, чем возврат затраченных минут. Особенно эффективная остановка седла работает при резке толстых балок, для чего диск требует двух разрезов с разных сторон.

Простой параллельный упор (линейка) для дисковой пилы

Простой параллельный упор (линейка) для дисковой пилы. Линейка на циркулярную пилу (вариант от AlfFisher):  .

Быстрофиксируемая прижимная продольная линейка-упор для распиловочного стола своими руками

Любая столярная мастерская не обходится без циркулярки с распиловочным столом, а распиловочный стол не.

Стоп-седло U-образная форма. Основание. доска толщиной 25 мм, ее ширина точно равна толщине пиломатериала.

Боковые поверхности 10-миллиметровой фанеры прикреплены к основанию. Ширина боковых стенок должна быть больше ширины штанги, чтобы поддерживать круглую прокладку, пока пильный диск не соприкоснется с штангой.

Седло ставится на балку на расстоянии от маркировки разреза, что соответствует рабочему расстоянию к лезвию пилы, а через боковые стенки прижимается к балке зажимами. Используя боковину в качестве упора для зоны пилы, выполняется резка. Если толщина луча такова, что одного разреза недостаточно, он перевернут, а другой выпит. Положение остановки не меняется вообще.

Направляющая

Для разрезов крупногабаритных и длинномерных пиломатериалов на столе будет использоваться длинный направляющий стержень для циркулярной пилы, выполненный вручную.

Читайте так же

Основой в этом случае является (8-10 мм) фанерная полоса дольше, чем размеры разрезаемого листа. Сама шина может быть изготовлена ​​из дерева (бар толщиной 15-20 мм) или металла профиля U-образного сечения. Шина крепится к основанию клеем или винтами. С одной стороны от него должен быть узкий край основания, достаточный для крепления к листу с помощью зажимов. С другой стороны, первый разрез сделан с пилой на основании. После этого край основания будет точно совпадать с местом прохода кругового диска. При работе он сочетается с маркировкой на листе, фиксацией упора и распиловкой листа.

Ограждение края

Это уже довольно сложное устройство, требующее времени и точности в производстве. Это позволяет выполнять резку параллельно краю срезанного материала. Будет полезно сделать рисунок перед началом работы, чтобы не пропустить размер. Вообще говоря, такой акцент делается на набор циркулярной пилы, но его небольшая длина не всегда обеспечивает ровный разрез. Большого размера и желаемой прочности требуется изготовление опорной базы, изготовленной из фанеры толщиной не менее 15 мм. Из него вы также можете сделать жесткий бар.

Этапы подготовки остановки:

  • в основании сделаны продольные прорези для ключей;
  • К столу прикреплены ключи из массивной древесины;
  • между продольными пазами, другой сквозное отверстие сделано, чтобы зафиксировать стоп бар во время работы;
  • в основании вырезают отверстие под круглым круглым пильным диском;
  • по бокам основания установлены ограничивающие стержни для установки круглого сечения, а зажимы предусмотрены для его надежной фиксации.

Когда стоп наносится на обрабатываемый материал, стопорная штанга перемещается в канавки основания на требуемое расстояние и фиксируется через сквозной паз с помощью винта. Чтобы не терпеть каждый раз с помощью линейки, вы можете зафиксировать ее (или часть рулетки) на основании остановки вдоль направляющих канавок.

Полезные советы и рекомендации

Есть такие маленькие устройства, которые даже инструмент можно считать постыдным. В то же время они очень полезны при резке. Это хитрость опытных мастеров.

Шаблон-закупок

При разрезании большого количества идентичных частей вы можете использовать первую в качестве шаблона для резки последующих образцов. Только на одной стороне первого образца фиксировать упорную деталь с шириной, соответствующей расстоянию от края пластины до режущего лезвия. Установив такой рисунок на разрезаемый материал, многие идентичные части могут быть сделаны без маркировки.

Монтажные панели

Простейшая часть, которая облегчает установку любого упора и направляющей на маркировке, представляет собой полосу небольшого поперечного сечения. Он имеет разрезы, расстояние между которыми равно сегменту от конца подошвы пилы до пильного диска. Два из этих баров помогут быстро и точно установить любые направляющие на требуемом углублении от линии маркировки. Остается только исправить руководство.

Защита от разрыва материала

Защитой может быть любой бар, ширина которого соответствует толщине разрезаемой детали. Если он крепится к месту, где пильный диск выходит из обработанного материала, он будет действовать как остановка и будет служить защитой от разрывов и сколов.

Эти устройства не ограничиваются набором полезных самодельных предметов, которые облегчают работу с ручной циркулярной пилой. Это самые простые в производстве. Другие требуют времени и навыков. Но ремесленники даже делают такой инструмент, как транспортир для циркуляра, своими руками. Было бы желание.

Читайте так же

auramm.ru

Линейка Для Циркулярной Пилы Своими Руками

Как сделать приспособления для циркулярной пилы своими руками?

Существует достаточно большое количество приспособлений, которые можно изготовить своими руками для циркулярной пилы.

Схема стола для циркулярной пилы с механизмом подъема-опускания.

Как сделать самодельные приспособления для циркулярной пилы?

Материалы и инструменты, которые понадобятся:

  1. Текстолит или фанера.
  2. Шурупы с потайными головками.
  3. Опорные бруски.
  4. Струбцины.
  5. Двухсторонний скотч.
  6. Оргалит.
  7. Силиконовый спрей.
  8. Алюминиевые уголки.
  9. Парафин.
  10. ДВП.

Изготовление направляющей

Фанерный лист, который имеет ровные по длине заводские грани, может быть использован для изготовления направляющей шины. Для этого надо от листа отрезать полоску шириной, равной максимально возможной ширине циркулярной пилы. К получившемуся значению нужно добавить 20 см. Длина данного листа должна быть немного больше максимальной длины материала.

Прежде всего нужно отступить 6-7 см от заводской кромки на подготовленном куске фанеры и отрезать полосу. Эта полоска будет линейкой, вдоль которой будет перемещаться станина пилы подобного типа. Часть отрезанного листа фанеры, которая осталась, послужит основанием, на котором будет закрепляться линейка. Вдоль линейки перемещается пила в процессе резки.

Важно позаботиться о том, чтобы высота линейки равнялась толщине станины пилы.

Схема сборки циркулярной пилы.

Далее понадобится установить линейку на основание. Она закрепляется на расстоянии 10 см от края. Расстояние может быть и меньше, однако оно должно быть достаточным для использования струбцин.

Заводская грань обязательно должна направляться в сторону, где будет производиться резка. Направляющая приклеивается к основанию и дополнительно крепится шурупами.

В конце нужно удалить лишнюю часть основания. Это можно сделать с помощью использования циркулярной пилы. Изготовленная грань на основании будет такой же ровной по длине, как и грань фанерного листа на линейке.

Читайте так же

С подобной направляющей очень просто работать. Основание с линейкой закрепляется на заготовке, к примеру, на ДСП. Закреплять можно с помощью использования нескольких вариантов. В первом способе отрезаемая часть листа будет располагаться со стороны диска пилы, во втором способе — под основанием, на котором закрепляется направляющая линейка.

По длине листа делается 2 метки со стороны, которая соответствует указанным способам резки, на расстоянии, где располагается рез. Расстояние между метками должно быть максимальным. При этом важно учитывать толщину диска.По двум меткам устанавливается основание линейки и закрепляется струбцинами. Глубина губок струбцины должна обеспечивать их монтаж так, чтобы в конце реза пила могла свободно выйти за пределы листа.

Если направляющая линейка имеет большую длину, то поперечный рез делать не слишком удобно. Потому целесообразно изготовить конструкцию, которая будет иметь меньшую длину. К примеру, для корпусных шкафов, которые имеют ширину 60 см, понадобится изготовить направляющую длиной 1 м.

Подобные приспособления подойдут исключительно для работы с материалами, имеющими большую ширину и длину. Разрезать доску на ровные брусья данной конструкции невозможно.

Конструкции для циркулярной пилы, которые помогут сделать точный распил

Если диск пилы подобного типа будет оставлять на краях распила рваные волокна и сколы, то можно попробовать изготовить конструкцию для получения нулевого зазора. Понадобится вырезать кусок твердого оргалита, который имеет толщину 6 мм. Далее нужно отвести диск, поднять защитный кожух и приклеить к основанию отрезанный кусок. Сделать это можно с помощью использования двухстороннего скотча. Далее включается пила и диск медленно погружается в твердый оргалит, чтобы была возможность получить пропил с нулевым зазором.

На полученном основании надо будет пилить с маленькой подачей.

Можно сделать и специальный шаблон. Если изготовить шаблон, то можно будет производить точные распилы в любом месте. Конструкция, предназначается для досок шириной 15 см, но нетрудно подогнать приспособление под любые размеры или углы.

Направляющая шина для циркулярной пилы своими руками

В данном видеоролике я делаю направляющую шину для ручной циркулярной пилы своими руками и из подручных.

Направляющая шина для ручной циркулярной пилы своими руками

Направляющая шина своими руками на коленке Деревообработка — один из старейших народных промыслов. Столярн.

Конструкция изготавливается с маленьким припуском, после чего прижимается пила к упору и удаляется край основания до конечной длины. Удаленный край конструкции определяет линию, по которой пила подобного типа будет производить пропил. На доску метка ставится в том месте, где нужно ее отпилить. Далее нужно прижать нижний упор изделия к кромке материала и выровнять край основания по метке распила. Проводя инструмент через конструкцию, можно будет нарезать доски с высокой точностью.

Как сделать простую направляющую и отрезное приспособление своими руками?

Схема подшипникового узла циркулярной пилы.

Есть смысл сделать и простую направляющую. Для того чтобы произвести распил при помощи портативной циркулярной пилы, можно приобрести дорогостоящую направляющую в строительном супермаркете или изготовить несколько самоделок в мастерской, если понадобится распилить большое количество листов. Однако следует знать, что есть более простое решение — изготовить приспособление из обрезков, которые не используются.

Для того чтобы сделать направляющую для пилы своими руками, нужно выбрать фабричный край полоски из фанеры или прочного ДВП шириной 25-30 см. Полоска закрепляется вдоль линии распила таким образом, чтобы основание инструмента переместилось вдоль ровного края. Если для защиты диска пилы применяется подложка из пенопласта, то нужно сделать в ней вырезы под губки струбцин.

Можно сделать и отрезное приспособление для пилы подобного типа. Чистый и ровный поперечный распил в некоторых случаях довольно сложно сделать с помощью использования циркулярной пилы. Практически невозможно водить инструментом идеально ровно, а отрезки материалов чаще всего отлетают, оставляя после себя сколы и неровные края. Следовательно, есть смысл попытаться сделать конструкцию для поперечного распила из нескольких кусков дерева и уголка из алюминия.

Нужно собрать основание, для чего к верхней стороне куска деревянной плиты или фанеры размерами 1,8х30х122 см приклеить и притянуть шурупами несколько параллельно расположенных планок размерами 2,5х5 см. С помощью шурупов с потайными головками нужно прикрепить к планкам уголки из алюминия под углом 90°. Крепить нужно на расстоянии, которое равняется ширине основания пилы подобного типа. Плиту надо будет отрегулировать таким образом, чтобы она могла пропилить все планки и сделать неглубокий пропил в основании.

Читайте так же

Приспособление закрепляется струбцинами на верстаке, вставляется заготовка под направляющие из алюминия и делается пропил. Может быть так, что пила будет плохо скользить по направляющим. Чтобы решить данную проблему, понадобится использовать силиконовый спрей или парафин.

Как изготовить шаблон для направляющей своими руками?

Шина направляющая для дисковой пилы- её можно сделать из подручных средств самому методом опиливания ровного листа из дсп.

Когда понадобится произвести длинные распилы с помощью подобной пилы, надо будет потратить достаточно большое количество времени на то, чтобы выполнить все замеры, необходимые для того, чтобы установить направляющую по отношению к линии разметки в точном соответствии с шириной основания конструкции.

Для того чтобы упростить данную процедуру, нужно выпилить шаблон из ДВП, который равен по ширине расстоянию от крайней части основания инструмента до внутреннего края диска пилы. Далее обрезается шаблон по длине основания инструмента. Для того чтобы использовать шаблон, надо совместить его край с меткой пропила в изделии, а к другой стороне приставить прямую направляющую и закрепить ее струбциной.

Далее надо повторить данную процедуру на второй метке пропила с другого края заготовки, распил которой производится. Такие шаблоны можно изготовить для циркулярной пилы или электрического лобзика.

Устройство направляющих для пилы разных типов

Схема чертежа заточки и разводки пилы – 1) Полотно пилы. 2) Заточенный зуб. 4) Приспособление для заточки. 5) рабочий стол для заточки пил. 6-7-8) Направления напильника, соотношении к рабочему столу и затачиваемым зубьям пилы. 9) – Линия отгиба зубьев при разводе.

Упор для поперечного реза является одним из самых простых и часто применяемых приспособлений. Он позволяет разрезать длинные заготовки под углом 90° и 45° достаточно быстро. Основание упора изготавливается из текстолита, который имеет толщину 4-5 мм. Можно использовать и фанеру 9-10 мм. Брусья для опоры сечением 2х2 см подойдут дубовые или буковые. Брусья соединяются с основанием шурупами, которые имеют потайные головки. Важно выдерживать углы 90° и 45° между брусьями для опоры. Если есть необходимость, такие упоры можно изготовить и для других углов реза.

Если нужно разрезать большое количество одинаковых брусков, нужно сделать П-образную конструкцию. Она прижимается к обрезаемым брусьям как «седло». Данное приспособление состоит из 3 деталей: спинки и двух боковых частей. Спинка делается из куска доски, которая имеет толщину 23-25 мм и ширину, равную сечению бруска. Боковые части изготавливаются из текстолита или фанеры. Ширину боковин нужно сделать такую, чтобы была обеспечена опора кромке площадки инструмента до входа диска пилы в древесину бруска.

Можно будет точно разрезать брус большой толщины за два прохода с разных сторон, при этом не понадобится снимать упор.

Есть возможность сделать и кромочный упор, однако надо знать, что изготавливается он довольно долго. Благодаря большей длине кромки опоры направляющая сможет обеспечить более ровный рез, чем конструкции, которые идут в комплекте с пилой. Основание упора и опорная планка вырезается из фанеры, которая имеет толщину 13-15 мм. В основании выбираются пазы под направляющие шпонки, после чего изготавливаются отверстия под диск пилы и сквозной паз под винт для зажима. Для того чтобы изготовить кромки планки опоры, шпонки, рейки крепления пилы, понадобится использовать твердую древесину. Клеевые соединения шпонок, кромки с планкой опоры и рейки крепления инструмента с основанием рекомендуется усилить небольшими шурупами с потайными головками.

Изготовить приспособления для циркулярной пилы самому несложно, для этого нужен минимальный набор материалов. Не рекомендуется использовать конструкции, которые идут в комплекте с пилой.

Читайте так же

xl-info.ru

Делаем удобнее циркулярную пилу – линейка для циркулярки и др. приспособления своими руками | Своими руками

Вспомогательная линейка и другие приспособления для циркулярки речь о которых пойдет ниже нужны например для того чтобы при выпиливании фальца спрятать диск для пазов, установки зажима для того чтобы плотнее придавить заготовку к полотну циркулярки (столу) и т.п.

Линейка состоит из трех полос фанеры с парой фальцев и пазов (рис. 1), а также установленных в её пазах профиль с пазом под Т-образный винт (далее Т-профиль). Установка принадлежностей занимает пару секунд.

Конструкция линейки

Начните делать линейку с изготовления боковых стенок А из 20-мм фанеры.

Длина боковых стенок равна длине штатной линейке, а ширина (высота) достаточна, чтобы обеспечить хорошую опору для обрабатываемой детали и беспрепятственно пропускать детали сверху.

Пазы и фальцы.

Выпилив боковые стенки в размер, сверху каждой детали выпилите фальц (рис. 2) и паз на лицевой стороне одной из них. Паз должен быть такого размера, чтобы Т-образный профиль встал заподлицо с лицевой поверхностью линейки.

Сверление монтажных отверстий.

Следующим шагом надо определить положение монтажных отверстий для крепления вспомогательной линейки. Она фиксируется ручками, шайбами и парой закладных болтов. Отверстия сверлятся на одинаковом расстоянии от концов линейки (рис. 3), чтобы её можно было использовать с любой стороны диска. Головки закладных болтов должны быть утоплены.

Проставка.

Теперь соедините боковые стенки с проставкой В. Необходимо зажать штатную линейку между боковыми стенками вспомогательной линейки, замерить расстояние между фальцами, а потом выпилить проставку.

Второй паз. На проставке выбран паз для второго Т-образного профиля. Его размер надо определить так, чтобы профиль встал заподлицо. Независимо от ширины проставки паз располагается на расстоянии 22 мм от внешней лицевой стороны линейки.

Сборка.

Клеем и шурупами прикрепите боковые стенки к проставке.

Затем закрепите в пазах Т-образные профили. На внешних рёбрах линейки снимите фаску под углом 45°, чтобы избежать скалывания фанеры (рис. 4).

Установка. Вспомогательная линейка крепится парой закладных болтов, чтобы избежать её подъёма в случае использования прижима. Чтобы прикрепить вспомогательную линейку, в её боковых стенках просверлите сквозные монтажные отверстия. Затем вставьте закладные болты, наденьте шайбы и затяните ручки.

Вспомогательные плоскости

Вспомогательные плоскости — это детали из 20-мм фанеры, крепящиеся к Т-образному профилю в боковой стенке вспомогательной линейки утопленными болтами для Т-пазов с гайками и шайбами (рис. 5 и 5а).

Выборка на вспомогательной плоскости С позволяет спрятать диск для пазов при выпиливании фальцев. Высокая плоскость D создаёт дополнительную опору для широких (высоких) обрабатываемых деталей.

Досылатель

Досылатель позволяет при выпиливании тонких деталей держать руки на безопасном расстоянии от диска и обеспечивает подачу детали до окончания пропила. Отличительная черта досылателя — ручка, перемещающаяся в верхнем Т-образном профиле линейки. Чтобы пропустить тонкую планку через диск, на досылателе есть пятка, которую можно поднять (или опустить) в зависимости от толщины обрабатываемой детали.

Ручка.

Ручка Н сделана из обрезка 20-мм фанеры из твёрдой древесины. После выпиливания короткого шипа вдоль нижней кромки под Т-образный профиль (рис. 6) выпилите ручку по контуру и скруглите рёбра.

Корпус.

К ручке прикрепите корпус F, состоящий из планки с пазом и узкой внешней планки. Неглубокий 5-мм паз в основной детали предназначен для пятки, а внешняя планка фиксирует пятку на месте с помощью двух болтов, шайб и барашковых гаек.

Пятка.

Пятка G — заменяемая деталь из 6-мм ДВП с маленьким зубом на нижней кромке. Зуб упирается в обрабатываемую деталь и подаёт её на диск пилы.

ПРИЖИМ

Прижим — неотъемлемая принадлежность настольной циркулярки. Кроме прочного прижатия обрабатываемой детали к столу пилы, он также предохраняет её от отдачи в сторону выполняющего работу.

Прижим состоит из двух частей — основания для его крепления к вспомогательной линейке и собственно прижима с гибкими «пальцами», которые удерживают обрабатываемую деталь (рис. 7).

Основание.

Основание Н — прямоугольник из 6-мм твёрдой древесины, который опирается на верхнюю плоскость вспомогательной линейки. Чтобы можно было работать прижимом с лицевой стороны диска для пазов, в основании сделана короткая прорезь. Два сквозных отверстия, просверленные по концам основания, предназначены для крепления прижима закладными болтами, шайбами и ручками.


Также по теме: Циркулярная пила своими руками – чертежи для стационарки


Прижим.

Так как прижим I работает в тяжёлых условиях, сделайте его из 12-мм твердой древесины. Разметьте пазы, выпилите их и зачистите. Чтобы во время работы «пальцы» зажали обрабатываемую деталь, отпилите конец заготовки с ними под углом 30е. Затем под этим же углом запилите противоположный конец.

Выпиливание «пальцев».

Чтобы сделать «пальцы», надо выпилить ряд пазов. Чтобы между ними был одинаковый зазор, сделайте специальное приспособление.

Ограничитель

Последнее приспособление — ограничитель — позволяет напилить много маленьких деталей одинаковой длины. L-образный ограничитель (рис. 8.) легко фиксируется на месте. Во избежание захвата обрабатываемой детали, пор обеспечивает зазор между деталью и линейкой.

Ограничитель состоит из двух частей — основания J и стойки К. Обе части выполнены из 20-мм твёрдой древесины и соединены клеем и шурупами.

Отверстие посередине стойки служит для крепления ограничителя к Т-образному профилю. Маленькая фаска вдоль нижнего ребра основания обеспечивает зазор для отвода опилок.

Приспособление 1

Быстро и легко прорези в прижиме можно выпилить с помощью приспособления, показанного на рис. 9. В нём есть две прорези на расстоянии 3 мм друг от друга: в одну вклеена вставка, в другую – входит диск пилы. Примечание. Диск пилы должен быть наклонён под углом 30 градусов.

Чтобы выпилить первую прорезь в прижиме, прикрепите деталь к подкладной доске так, чтобы она плотно прижалась к вставке (рис. 9а). Сделайте первый проход. Выпилив первую прорезь, открепите деталь и наденьте её на вставку. Затем снова закрепите деталь и сделайте второй проход. Повторяйте эту операцию, пока не выпилите все «пальцы» на прижиме.


Читайте также: Ленточно-шлифовальный станок своими руками.


Приспособление 2

Вспомогательная линейка к Т-образной продольной линейке циркулярки (рис. 10) почти не отличается от описанной выше линейки. Все части — такого же размера, кроме вставки L, которая шире. На новой линейке паз для Т-образного профиля должен стоять на таком же расстоянии (22 мм) от её лицевой стороны.

Собрав вспомогательную линейку и прикрепив её длинным закладным болтом, добавьте прижим. В данном случае это L-образная сборка, состоящая из верхней детали М и ножки N, скреплённых клеем и шурупами.

Маленький паз в ножке прижима позволяет надеть его на задний конец сборки продольной линейки, прочно прикрепив её к столу.

Чертежи, рисунки и схемы линейки для циркулярной пилы

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Доработка стационарной циркулярки своими руками Модернизация циркулярной пилыЧтобы облегчить работу...
  • Как сделать досылатель для упора у циркулярки своими руками Досылатели при продольном раскрое для...
  • Станок из стандартной циркулярной пилы своими руками (ФОТО) ЧТО МОЖНО СДЕЛАТЬ ИЗ ЦИРКУЛЯРНОЙ...
  • Рабочий стол своими руками для мастерской: раскрой + стапель + сборочное место Универсальный рабочий стол своими руками...
  • Упор для станочных ножей своими руками УПОРЯ ДЛЯ НОЖЕЙ ДЛЯ СТАНКА...
  • Декор плитки своими руками – мастер класс Как рисовать на плиткеРешила украсить...
  • Сделай своими руками подвес для цветов Как  сделать самому подвес для...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
