Недорогая направляющая для ручной циркулярной пилы своими руками

Содержание

Другие виды
Шина из алюминиевого профиля
Линейка из строительного правила
Рельсовое стусло
Выносная каретка на подшипниках
Упор для поперечных и угловых резов
Другие виды направляющих для дисковой пилы
Шаблон-заготовка
Отрезной угольник
Кромочный упор
“Седло” для раскроя брусьев
Торцевые приспособления
Что это такое?
Направляющая для циркулярной пилы
Направляющая шина для дисковой пилы – направляющая линейка
Упор для поперечной резки
Процесс изготовления направляющей для циркулярной пилы
Направляющие шины своими руками
Материалы и инструменты для изготовления приспособлений для циркулярной пилы

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

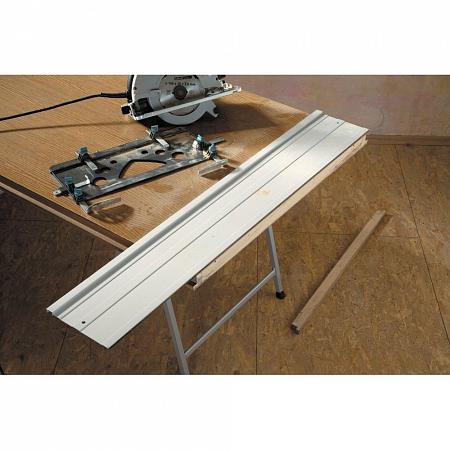

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

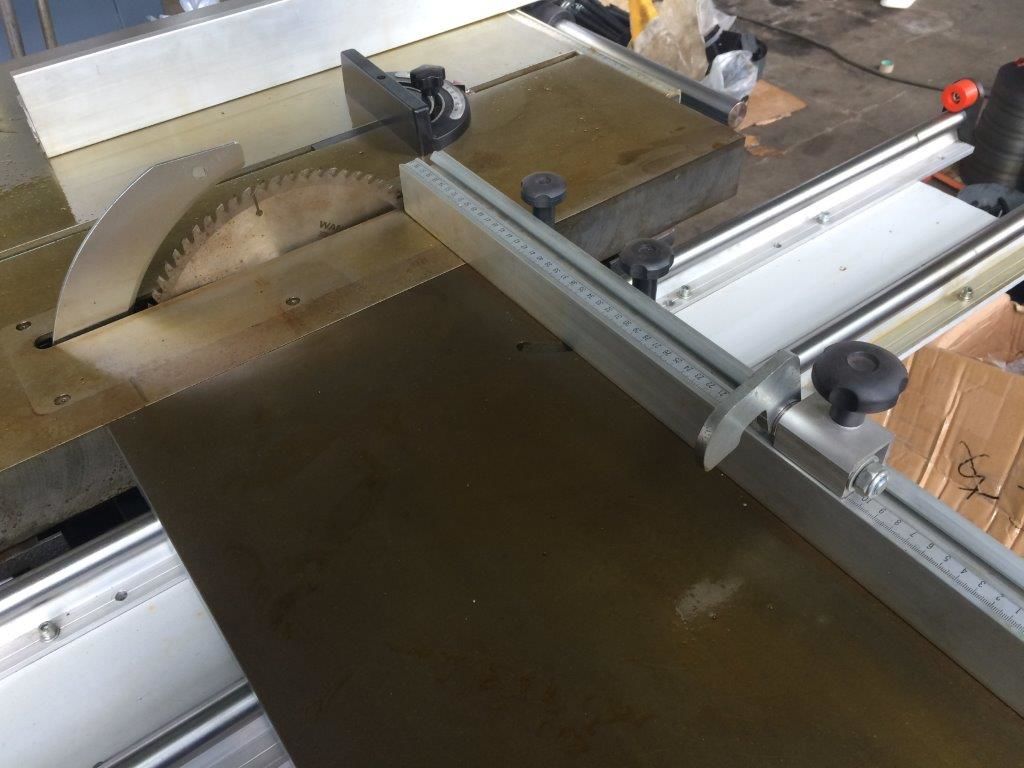

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

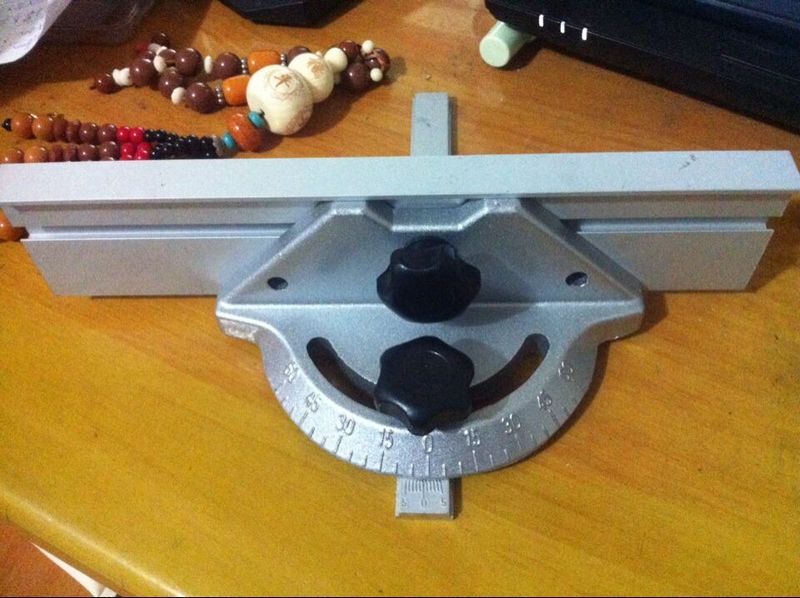

Упор для поперечных и угловых резов

Приспособление для поперечных резов тоже часто используется. С его помощью распилы досок проходят быстро и точно под углом 90°. Применяется такой упор и для торцевания досок. Его основа – лист фанеры толщиной 10 мм. На нем клеем или саморезами закрепляют направляющий брусок или рейку высотой не менее 20 мм. С нижней стороны основы крепят упор, перпендикулярный направляющей и сделанный из такого же бруска.

Лишнюю часть основы (от направляющей до пильного диска) отрезают. Поскольку это расстояние для каждой модели ручной циркулярки разное, то и приспособление делается всегда индивидуально. К обрабатываемому материалу его обычно крепят струбцинами.

Продвинутые умельцы изготавливают свои крепежные устройства из деревянных шайб, одна из которых имеет форму эксцентрика. Прижим осуществляется барашковой гайкой на винте. Такое зажимное устройство позволяет очень быстро закрепить упор на пиломатериалах разной ширины.

Если с другой стороны направляющей установить такой же брусок, но закрепленный под углом 45° к первому, а затем так же отрезать пилой часть основы под 45°, то получится угловой универсальный упор для пропилов и под 45°, и под 90°. Более универсальная конструкция углового упора получится в случае обеспечения вращения бруска. А за соблюдением угла можно следить по транспортиру, закрепленному сверху. Следует заметить, что изготовление транспортира для циркулярки своими руками – более сложная задача.

Другие виды направляющих для дисковой пилы

Шаблон-заготовка

Если есть необходимость в изготовлении нескольких одинаковых деталей, то первая такая деталь может служить шаблоном-направляющей. Для это следует отрезать заготовку нужной длины и на одном ее конце закрепить упорную рейку. Она должна совпадать по ширине с рабочим расстоянием. Следует обеспечить плотное прилегание упорной рейки к торцу детали, которую нужно изготовить. Так вы получите необходимое количество одинаковых изделий, при этом не затрачивая время на их разметку.

Отрезной угольник

Рисунок 2. Схема монтажа направляющих.

Это приспособление также может пригодиться. Оно изготавливается из двух массивных реек из дерева или фанеры, скрепляемых между собой внахлест в Т-образную форму с помощью саморезов.

Длина выступающих частей горизонтальной перекладины выравнивается до размера, равного рабочему расстоянию дисковой пилы. Установив выровненный конец перекладины напротив разметки, вы сможете сделать разрез точно перпендикулярно.

Кромочный упор

Как правило, в комплектации к дисковой пиле прилагается кромочный или угловой упор. Благодаря ему можно произвести параллельный кромке материала распил. Это приспособление, при необходимости, можно сделать и самостоятельно. Для этого вам потребуется фанера толщиной 15 мм, из которой нужно сделать упорную рейку и основание для дисковой пилы. В рейке и основании ручным фрезером сделайте шпоночные пазы. Шпонки изготовьте из кусков твердого дерева или фанеры и вставьте в пазы упорной рейки. Чтобы усилить упор, к упорной рейке закрепите еще одну рейку под углом 90°. Она будет опираться на обрабатываемое изделие. Регулировать расстояние распила от края изделия следует, перемещая упорную рейку по направляющим, после чего нужно зафиксировать ее стопорным винтом.

Чтобы установить винт, в основании нужно пропилить сквозной паз. Чтобы распил был максимально точным, а производство работ безопасным, используйте 2 винта. В основании проделывается отверстие под диск пилы и производится установка креплений под саму пилу. Крепления могут быть разными.

Их выбор зависит от вида и марки дисковой пилы. Но главное, чтобы это крепление было надежным и позволяло легко демонтировать циркулярную пилу, когда работа будет завершена. Чтобы было удобно выставлять необходимую ширину отреза материала, на лицевой стороне основания нужно закрепить измерительную ленту.

“Седло” для раскроя брусьев

Это приспособление состоит из трех деталей и имеет П-образную форму: 2 боковины и спинка. Ширина спинки должна быть равна ширине бруса, который нужно распилить. Ширина боковин должна быть достаточной для обеспечения опоры для края станины циркулярной пилы до того момента, когда диск пилы войдет в брус. Боковины должны иметь пазы для обеспечения надежного крепления струбцинами “седла” к брусу.

Работать с “седлом” нужно так:

разметить линию отреза;
зафиксировать “седло”, отступив от линии отреза расстояние, равное рабочему расстоянию;
отрезать брус, перемещая пилу вдоль боковой поверхности “седла”.

Главным достоинством этого приспособления является то, что при резке бруса, который по толщине превосходит вылет диска пилы, совершенно нет необходимости в его перенастройке. Для этого следует осуществить 2 подхода пилы с противоположных сторон бруса.

Конструкцию “седла” можно усовершенствовать аналогично модернизированному направляющему бруску. Для этого на 1 или 2 боковины нужно прикрепить бруски, отступив расстояние, равное рабочему. Это обеспечит упор подошвы дисковой пилы. Так край боковины будет соответствовать линии распила.

Торцевые приспособления

Распилы на торцевых или кромочных поверхностях материала представляют собой отдельную и достаточно сложную задачу. Для выполнения реза на этих поверхностях необходимо создать дополнительные поверхности для устойчивой опоры циркулярной пилы.

В этом случае приспособление будет представлять собой две широкие рейки, соединенные между собой под углом 90° при помощи саморезов. Соединение дополнительно усиливается уголками. В рейках должны быть предусмотрены пазы для движения пильного диска. Для выполнения реза необходимо изготовить два таких приспособления. Процесс работы происходит следующим образом:

приспособления устанавливаются так, чтобы линия разметки на материале совпадала с пазом для движения пильного диска;
производится выравнивание кромки материала и опорной поверхности приспособлений;
устанавливаются струбцины, фиксирующие приспособления для устойчивой и безопасной работы.

Ручная дисковая пила при наличии конструктивной возможности может быть превращена в отрезной круглопильный станок. Для этого пила переворачивается и с помощью систем крепления устанавливается в поверхность стола так, чтобы пильный диск проходил сквозь столешницу.

Способы крепления, материал и габариты столешницы каждый мастер, взявшийся за такую модернизацию, подбирает исходя из стоящих перед ним задач и имеющихся возможностей. В общих чертах все узлы такого приспособления должны удовлетворять требованиям прочности и надежности. Столешница должна быть плоской и ровной, иметь габариты, достаточные для безопасной обработки деталей. Обязательным требованием является наличие легкого доступа к выключателю. Недопустимо использование вместо рамы для дисковой пилы крепления струбцинами к поверхности верстака или зажим в слесарных тисках.

Ненадлежащее использование циркульной пилы является источником повышенной травмоопасности. Причем травмы, которые можно получить при работе с этим инструментом, иногда бывают очень и очень серьезные

Поэтому очень важно надежно закреплять как обрабатываемые материалы, так и приспособления, исключая малейшую возможность неконтролируемого хода инструмента

Что это такое?

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

направляющая из фанеры;
рельсовое стусло из уголка;
шина из алюминиевого профиля;
линейка из строительного правила;
выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Направляющая для циркулярной пилы

Схема самодельного верстака (вид спереди).

Простейшим приспособлением является брусок-направляющая. Можно легко получить ровный прямой разрез. Для изготовления понадобится ровный прямой брусок необходимой длины. Он, при помощи саморезов (если это допустимо) или струбцин, крепится к обрабатываемому материалу. Крепление надо осуществлять на таком расстоянии от требуемой линии распила, чтобы положение пильного диска совпадало с разметкой при упоре в брусок боковой подошвой циркулярной пилы. Для разового распила этот способ подходит, однако при повторении однотипных операций процедуру разметки и установки бруска каждый раз необходимо будет повторять заново.

Брусок-направляющую можно усовершенствовать, закрепив его на листе прочной фанеры толщиной 6-8 мм. Один край листа при работе будет совмещаться с линией отреза. На расстоянии, равном расстоянию между пильным диском и краем подошвы циркулярной пилы (рабочее расстояние), саморезами к фанере крепится направляющий брусок. При работе надо будет только совместить рабочую кромку фанерного листа с линией распила и зафиксировать струбцинами противоположную кромку.

Направляющая шина для дисковой пилы – направляющая линейка

Самым простым вариантом направляющей шины для дисковой пилы является линейка.

Для ее изготовления подойдет фанера с ровными гранями.

Схема шины для дисковой пилорамы.

Отрежьте от фанеры полосу. Ширина ее должна быть равна максимальной ширине дисковой пилы в плане, плюс еще 20 см.
На отрезанном куске листа фанеры отступите от заводской кромки 5-7 см и отрежьте полосу. Эта деталь является линейкой, опираясь на которую и вдоль которой будет перемещаться станина дисковой пилы. Остальная часть фанеры будет основанием, к которому нужно закрепить линейку. Высота линейки должна быть не меньше толщины станины пилы, но не превышать расстояние до ее двигателя.
Прикрепите линейку к основанию с помощью шурупов. Крепить их следует на расстоянии не более 10 см от края, при этом оно должно быть достаточным для того, чтобы использовать струбцины. Учтите, что заводскую грань нужно направить в ту сторону, в которой необходимо осуществлять резку. Направляющая шина крепится к основанию с помощью клея по дереву, а затем шурупами.
Удалите лишнюю часть основания направляющей, используя дисковую пилу, для которой эта направляющая и изготавливается. Грань на основании получится такой же ровной, как и заводская грань линейки по всей длине.

Упор для поперечной резки

Схема упора для дисковой пилы.

Это приспособление является аналогом описанной выше направляющей линейки и широко используется при работе с дисковой пилой. Упор предоставляет возможность быстро и аккуратно раскроить длинномерные заготовки под углами 45° и 90°.

Изготовление:

Основание упора изготавливается из текстолита толщиной 3-5 мм или фанеры толщиной 10 мм.
Опорами служат бруски сечением 20х20. Изготовить их можно из дуба или бука.
Бруски крепятся к основанию с помощью шурупов с потайными шляпками. При этом обязательно нужно между опорными брусками точно отмерить углы 45° и 90°. Если необходимо, направляющие можно закрепить под любым другим углом.

Процесс изготовления направляющей для циркулярной пилы

Что касается размера предлагаемой конструкции направляющей, то он подбирается индивидуально под глубину запила имеющейся пилы, а также тех заготовок, которые в дальнейшем будут обрабатываться.

Для изготовления столешницы применяется фанерный лист. Его длина может быть какой угодно. Ширину можно сделать 35 см, что будет удобным для подавляющего большинства циркулярок. Отступив 10 см от длинного края фанеры нужно нанести разметку для установки профиля с Т-образным пазом. Желательно, чтобы профиль был короче фактической длины столешницы, что позволит в дальнейшем облегчить хранение станка. Профиль нужно посадить в паз. Удобнее всего его выбирать ручным фрезером установив параллельный упор. При работе с фанерой лучше углубляться постепенно, сделав выборку в несколько проходов.

Чтобы убрать дефекты на поверхности столешницы нужно прошлифовать фанеру.

Профиль с Т-образным пазом запрессовывается в полученное гнездо заподлицо. Он закрепляется саморезами по всей длине.

Для непосредственной направляющей для самого электроинструмента можно найти уголок, но зачастую он имеет одинаковые стороны, что не совсем удобно. Гораздо лучше приобрести швеллер и распилить его вдоль, получив 2 отличных уголка с низким бортиком.

Теперь нужно изготовить упоры для направляющей. Для этого следует взять 2 доски с сечением 30 мм, длиной соответствующей ширине фанерной столешницы. В данном случае их длина составляет 35 см. Что касается ширины досок, то она должна быть равна фактической глубине реза циркулярки плюс 8 мм. Совместив доски между собой и поставив их на ребро нужно отметить 7 см от края. От этой линии отмеряется длина, соответствующая ширине подошвы пилы. Вторая отметка ставиться немного шире, с учетом толщины стенок уголка и зазора 1 мм.

Зажав доски в тисках нужно запилить все по начертанным линиям ножовкой на глубину 1 см, после чего выбрать паз.

Теперь нужно прикрепить доски к столешнице. Для этого они сначала приклеиваются, после чего дотягиваются шурупами

Обратите внимание, что вторая доска закрепляется в конце профиль с Т-образным пазом, а не фанеры. Перед вклеиванием нужно зависти в профиль Т-болт

На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости. Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом.

Также можно сдвинуть полозья направляющей, чтобы было возможно ее использовать для фрезера. Потребуется сделать еще пару отверстий и поставить мебельные дюбели.

Покрасим получившееся приспособление.

Для удобства дальнейшего хранения станка в подвешенном состоянии, на выступающей за пределы рабочей части столешницы фанере можно прорезать сквозное отверстие.

Теперь нужно поставить циркулярку на полозья. Ее следует включить и проехать с одного края столешницы до второго. Слегка выступающий диск сделает себе канавку примерно в 2 мм, благодаря тому, что пазы стоек были углублены не на 8 мм, а на 1 см.

Чтобы при движении пила не уходила в перекос и не тормозила, на ее подошву можно прикрепить мебельный уголок, слегка его проточив. Это может и не понадобиться, многое зависит от типа подошвы.

Пользуясь уже практически готовым станком можно сделать направляющие для крепления заготовок под углом. В первую очередь пригодятся упоры под 45 и 30 градусов. Для этого взяв 2 рейки нужно просверлить в них отверстие под скользящий Т- болт.

Закрепив одну заготовку под углом 45 градусов и прижав гайку ручной настройки нужно срезать выступающий торец пилой. Полученный в результате отрезок следует приклеить к снизу обратной части планки, создав дополнительный упор. Он будет упираться в боковой торец столешницы, поэтому в дальнейшем можно будет фиксировать направляющую без транспортира. Таким же способом можно подготовить специальные направляющие и для других углов.

На выступающий из Т-образного направляющего профиля болт можно фиксировать прижимную лапку, направляющие и прочее столярные приспособления, расширяя возможности полученного станка. Себестоимость изготовление такого оборудования невысока, при этом его функционала достаточно для обработки некрупных заготовок или точного быстрого торцевания пиломатериалов.

Наглядная работа с пилой:

Работа с фрезером:

Направляющие шины своими руками

Одним из самых распространенных, дешевых и простых вариантов – направляющая шина из алюминиевого правила, которое используется для выравнивания поверхностей после нанесения шпаклевки или стяжки.

Рекомендуется покупать самое длинное правило (длиной три метра), поскольку в дальнейшем может понадобиться распиливать длинные заготовки.

Необходимо приобрести правило, которое имеет на своей обратной стороне паз для ручек. Кроме того, понадобятся две струбцины со съемной верхней частью.

Видео:

Ручки с правила нужно будет снять, как и верхнюю часть струбцин. Затем из полипропилена или фторопласта с помощью ножовки по металлу и напильника или фрезерного станка изготавливаются бегунки, напоминающие по форме букву Т.

Свой выбор именно этого материала специалисты поясняют тем, что такие бегунки не будут скользить в пазу и в то же время являются довольно прочными.

Изделия необходимо вставить в струбцины вместо снятой верхней части и завести в паз правила. После этого можно смело использовать получившиеся изделие в качестве направляющей шины.

Благодаря удаленному от пропила расположению струбцин нет опасности соприкосновения циркулярной пилы с металлом.

Такая направляющая шина обходится в несколько раз дешевле, чем уже готовая. Еще одним преимуществом является то, что в дальнейшем все изделие можно будет разобрать, и использовать правило и струбцины по своему прямому назначению.

Более дорогим вариантом будет направляющая шина, сделанная при помощи металлических уголков.

Для ее изготовления нужно прикрепить на основание пилы маленький П-образный профиль при помощи винтов.

Затем нужно соорудить саму направляющую при помощи большего П-образного металлического профиля и листов ДСП с фанерой.

На фанерное основание прикрепляется большой профиль (его размеры подбираются так, чтобы маленький на основании циркулярной пилы плотно в него входил) и обнимается с обеих сторон полосками ДСП.

Затем на другой стороне подошвы циркулярной пилы устанавливается брусок или металлический профиль такой же высоты, как и вся направляющая (это необходимо, чтобы основание инструмента при пропиле располагалось строго параллельно деревянному изделию).

Такая направляющая шина обеспечивает ровный пропил и плавный ход циркулярной пилы без болтания.

Существует и более дорогой вариант изготовления направляющей шины своими руками, подходящий для мастеров, использующих циркулярную пилу для работы регулярно и часто.

На основании из ДСП крепится металлический П-образный профиль основанием вверх. К подошве циркулярной пилы прикрепляется уголок с кареткой на подшипниках.

Ролики ходят по направляющей, закрепленной струбцинами, тем самым обеспечивая ровность пропила и плавность движения инструмента.

Видео:

Направляющая шина для циркулярной пилы – вещь зачастую необходимая для всех тех, кто часто пользуются этим инструментов.

Сделать ее своими руками довольно просто, для этого не нужно специальных навыков или дорогостоящих материалов.

Однако нужно помнить, что циркулярная пила вместе с самодельными приспособлениями может нанести серьезные травмы, поэтому нужно работать аккуратно, соблюдая правила техники безопасности, и ни в коем случае не пить алкогольных напитков во время работы с таким опасным инструментом.

Материалы и инструменты для изготовления приспособлений для циркулярной пилы

Для изготовления направляющих шин и других приспособлений для работы с циркулярной пилой понадобятся:

Инструменты для изготовления приспособлений для циркулярной пилы.

обрезки фанеры или твердой древесины, толщиной не менее 10 мм;
шурупы, саморезы.

Из инструментов нужен:

электролобзик или ручная циркулярная пила для выполнения раскроя заготовок;
столярный угольник для разметки заготовок;
дрель для сверления отверстий для крепежа;
шуруповерт или отвертка с набором бит;
струбцины.

Изготовление различных приспособлений можно разделить на несколько этапов:

разработка эскиза и проработка деталировки изделия;
подбор материалов;
разметка и раскрой материала;
сборка изделий и их наладка.

Делаем удобнее циркулярную пилу – линейка для циркулярки и др. приспособления своими руками | Своими руками

Содержание ✓

✓ Конструкция линейки
✓ Сборка.
✓ Чертежи, рисунки и схемы линейки для циркулярной пилы

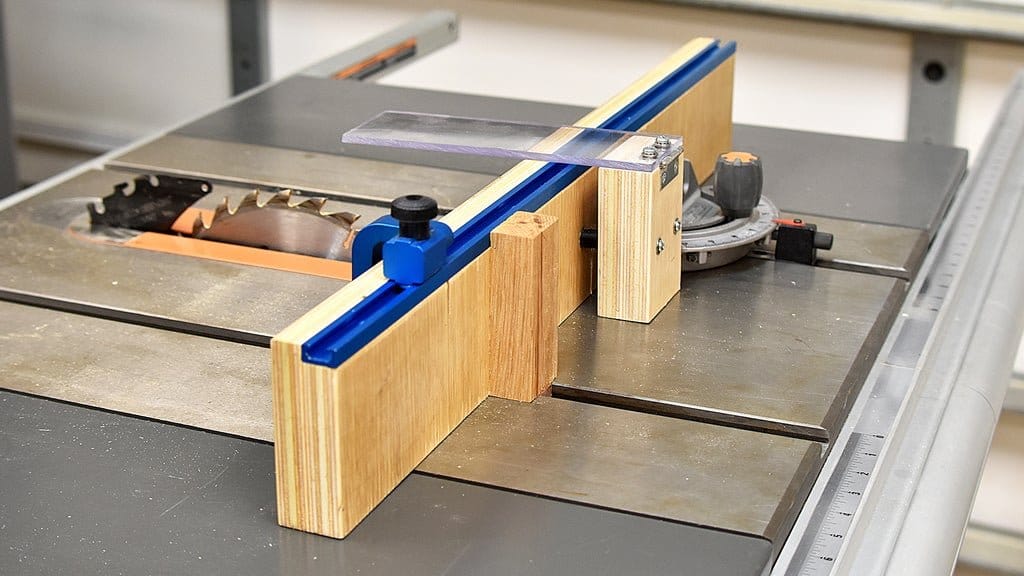

Вспомогательная линейка и другие приспособления для циркулярки речь о которых пойдет ниже нужны например для того чтобы при выпиливании фальца спрятать диск для пазов, установки зажима для того чтобы плотнее придавить заготовку к полотну циркулярки (столу) и т.п.

Линейка состоит из трех полос фанеры с парой фальцев и пазов (рис. 1), а также установленных в её пазах профиль с пазом под Т-образный винт (далее Т-профиль). Установка принадлежностей занимает пару секунд.

Конструкция линейки

Начните делать линейку с изготовления боковых стенок А из 20-мм фанеры.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Длина боковых стенок равна длине штатной линейке, а ширина (высота) достаточна, чтобы обеспечить хорошую опору для обрабатываемой детали и беспрепятственно пропускать детали сверху.

Пазы и фальцы.

Выпилив боковые стенки в размер, сверху каждой детали выпилите фальц (рис. 2) и паз на лицевой стороне одной из них. Паз должен быть такого размера, чтобы Т-образный профиль встал заподлицо с лицевой поверхностью линейки.

Сверление монтажных отверстий.

Следующим шагом надо определить положение монтажных отверстий для крепления вспомогательной линейки. Она фиксируется ручками, шайбами и парой закладных болтов. Отверстия сверлятся на одинаковом расстоянии от концов линейки (рис. 3), чтобы её можно было использовать с любой стороны диска. Головки закладных болтов должны быть утоплены.

Проставка.

Теперь соедините боковые стенки с проставкой В. Необходимо зажать штатную линейку между боковыми стенками вспомогательной линейки, замерить расстояние между фальцами, а потом выпилить проставку.

Второй паз. На проставке выбран паз для второго Т-образного профиля. Его размер надо определить так, чтобы профиль встал заподлицо. Независимо от ширины проставки паз располагается на расстоянии 22 мм от внешней лицевой стороны линейки.

Сборка.

Клеем и шурупами прикрепите боковые стенки к проставке.

Затем закрепите в пазах Т-образные профили. На внешних рёбрах линейки снимите фаску под углом 45°, чтобы избежать скалывания фанеры (рис. 4).

Установка. Вспомогательная линейка крепится парой закладных болтов, чтобы избежать её подъёма в случае использования прижима. Чтобы прикрепить вспомогательную линейку, в её боковых стенках просверлите сквозные монтажные отверстия. Затем вставьте закладные болты, наденьте шайбы и затяните ручки.

Вспомогательные плоскости

Вспомогательные плоскости — это детали из 20-мм фанеры, крепящиеся к Т-образному профилю в боковой стенке вспомогательной линейки утопленными болтами для Т-пазов с гайками и шайбами (рис. 5 и 5а).

Выборка на вспомогательной плоскости С позволяет спрятать диск для пазов при выпиливании фальцев. Высокая плоскость D создаёт дополнительную опору для широких (высоких) обрабатываемых деталей.

Досылатель

Досылатель позволяет при выпиливании тонких деталей держать руки на безопасном расстоянии от диска и обеспечивает подачу детали до окончания пропила. Отличительная черта досылателя — ручка, перемещающаяся в верхнем Т-образном профиле линейки. Чтобы пропустить тонкую планку через диск, на досылателе есть пятка, которую можно поднять (или опустить) в зависимости от толщины обрабатываемой детали.

Ручка.

Ручка Н сделана из обрезка 20-мм фанеры из твёрдой древесины. После выпиливания короткого шипа вдоль нижней кромки под Т-образный профиль (рис. 6) выпилите ручку по контуру и скруглите рёбра.

Корпус.

К ручке прикрепите корпус F, состоящий из планки с пазом и узкой внешней планки. Неглубокий 5-мм паз в основной детали предназначен для пятки, а внешняя планка фиксирует пятку на месте с помощью двух болтов, шайб и барашковых гаек.

Пятка.

Пятка G — заменяемая деталь из 6-мм ДВП с маленьким зубом на нижней кромке. Зуб упирается в обрабатываемую деталь и подаёт её на диск пилы.

ПРИЖИМ

Прижим — неотъемлемая принадлежность настольной циркулярки. Кроме прочного прижатия обрабатываемой детали к столу пилы, он также предохраняет её от отдачи в сторону выполняющего работу.

Прижим состоит из двух частей — основания для его крепления к вспомогательной линейке и собственно прижима с гибкими «пальцами», которые удерживают обрабатываемую деталь (рис. 7).

Основание.

Основание Н — прямоугольник из 6-мм твёрдой древесины, который опирается на верхнюю плоскость вспомогательной линейки. Чтобы можно было работать прижимом с лицевой стороны диска для пазов, в основании сделана короткая прорезь. Два сквозных отверстия, просверленные по концам основания, предназначены для крепления прижима закладными болтами, шайбами и ручками.

Также по теме: Циркулярная пила своими руками – чертежи для стационарки

Прижим.

Так как прижим I работает в тяжёлых условиях, сделайте его из 12-мм твердой древесины. Разметьте пазы, выпилите их и зачистите. Чтобы во время работы «пальцы» зажали обрабатываемую деталь, отпилите конец заготовки с ними под углом 30е. Затем под этим же углом запилите противоположный конец.

Выпиливание «пальцев».

Чтобы сделать «пальцы», надо выпилить ряд пазов. Чтобы между ними был одинаковый зазор, сделайте специальное приспособление.

Ограничитель

Последнее приспособление — ограничитель — позволяет напилить много маленьких деталей одинаковой длины. L-образный ограничитель (рис. 8.) легко фиксируется на месте. Во избежание захвата обрабатываемой детали, пор обеспечивает зазор между деталью и линейкой.

Ограничитель состоит из двух частей — основания J и стойки К. Обе части выполнены из 20-мм твёрдой древесины и соединены клеем и шурупами.

Отверстие посередине стойки служит для крепления ограничителя к Т-образному профилю. Маленькая фаска вдоль нижнего ребра основания обеспечивает зазор для отвода опилок.

Приспособление 1

Быстро и легко прорези в прижиме можно выпилить с помощью приспособления, показанного на рис. 9. В нём есть две прорези на расстоянии 3 мм друг от друга: в одну вклеена вставка, в другую – входит диск пилы. Примечание. Диск пилы должен быть наклонён под углом 30 градусов.

Чтобы выпилить первую прорезь в прижиме, прикрепите деталь к подкладной доске так, чтобы она плотно прижалась к вставке (рис. 9а). Сделайте первый проход. Выпилив первую прорезь, открепите деталь и наденьте её на вставку. Затем снова закрепите деталь и сделайте второй проход. Повторяйте эту операцию, пока не выпилите все «пальцы» на прижиме.

Читайте также: Ленточно-шлифовальный станок своими руками.

Приспособление 2

Вспомогательная линейка к Т-образной продольной линейке циркулярки (рис. 10) почти не отличается от описанной выше линейки. Все части — такого же размера, кроме вставки L, которая шире. На новой линейке паз для Т-образного профиля должен стоять на таком же расстоянии (22 мм) от её лицевой стороны.

Собрав вспомогательную линейку и прикрепив её длинным закладным болтом, добавьте прижим. В данном случае это L-образная сборка, состоящая из верхней детали М и ножки N, скреплённых клеем и шурупами.

Маленький паз в ножке прижима позволяет надеть его на задний конец сборки продольной линейки, прочно прикрепив её к столу.

Чертежи, рисунки и схемы линейки для циркулярной пилы

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

AlfFisher. Моя работа: Линейка для циркулярной пилы. От простого

Линейка для циркулярной пилы. От простого – к сложному.

Продолжаю тему циркулярной пилы.

После публикации последней статьи мне задали вопрос по самодельной линейке.

По сути я дал всю информацию в видео о пиле из плиткореза:
https://www. youtube.com/watch?v=HRjIBviwm-s
—

—

И пиле из ручной циркулярки –
видео на ютуб по этой ссылке:
https://www.youtube.com/watch?v=GE8HK0gHhTM

—

Тем не менее остались моменты, о которых я не сказал в видео.

О них я и буду сегодня говорить.

Многие начинающие станкостроители сталкиваются с проблемой выбора типа фиксации линейки.

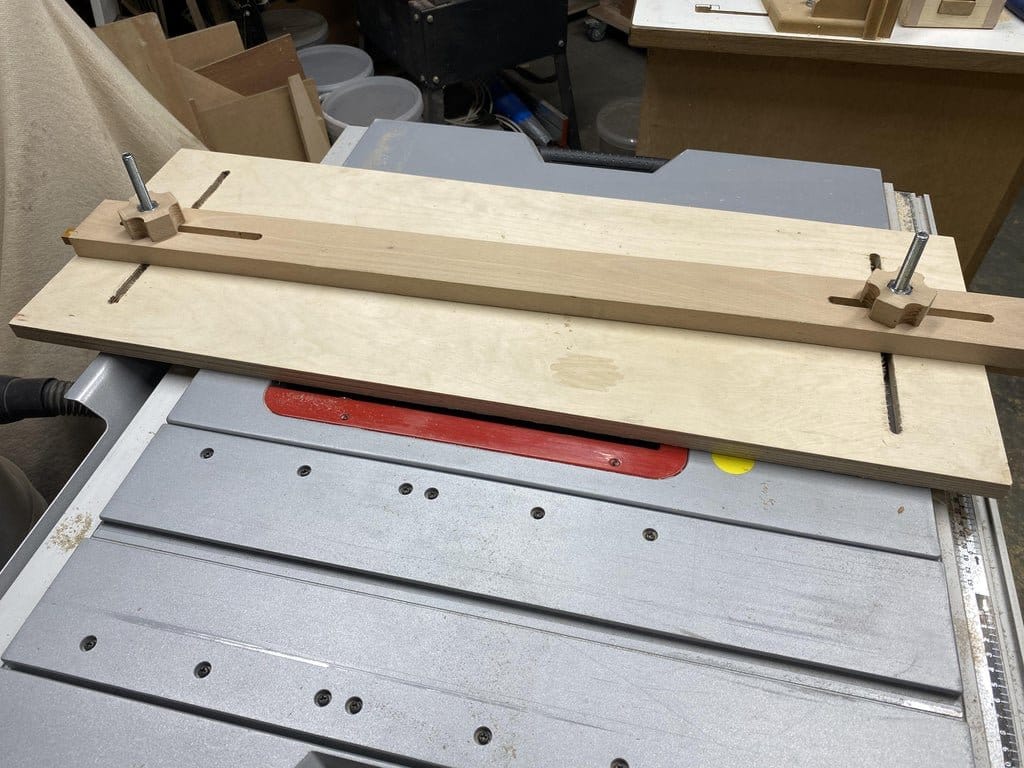

На простейших станках часто встречается схема крепления линейки 2 болтами, расположенными в начале и конце стола.
Болты входят в продольные пазы.

Такая схема – это развитие идеи крепления линейки при помощи 2х струбцин.

Самым большим недостатком такого крепления является постояннаянеобходимость регулировать параллельность линейки относительно оси пильного диска при каждом перемещении линейки.

Поэтому я не рекомендую использовать такую схему.

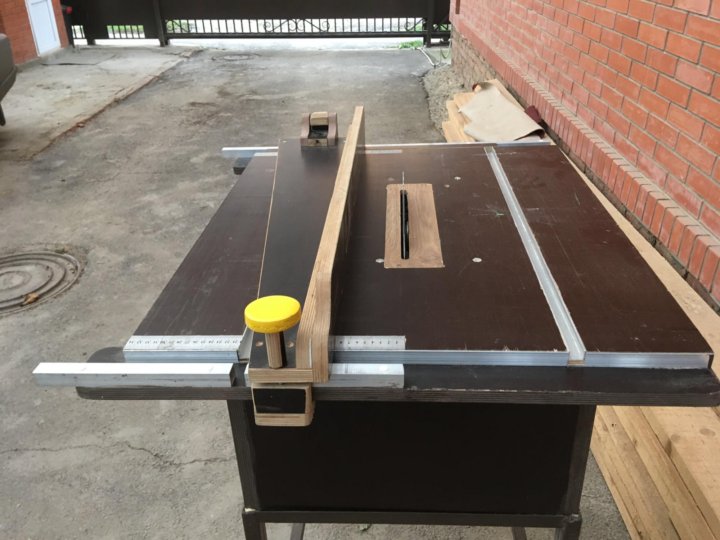

Наиболее удобной схемой является конструкция линейки – в виде рейсшины.

В этом случае линейка имеет дополнительную головку, закрепленную перпендикулярно оси линейки.

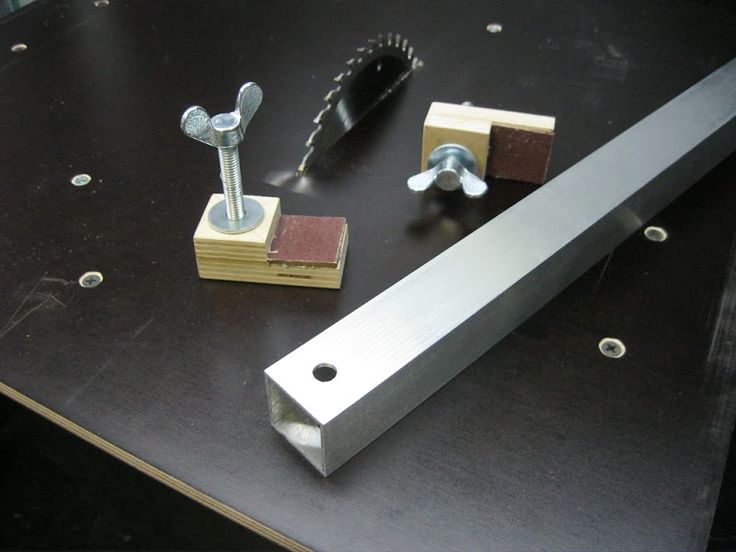

Линейка – рейсшина. Крепление – струбциной.

Такая конструкция позволяет перемещать линейку параллельно оси пильного диска.

Достаточно один раз настроить параллельность.

Это наиболее простой вариант линейки, но его можно усовершенствовать, удлинив линейку и добавив зажим.

Вариантов зажима может быть несколько.

2 из них я показал в видео (винтовой и эксцентриковый зажим) с использованием стяжки, проходящей через всю длину линейки.

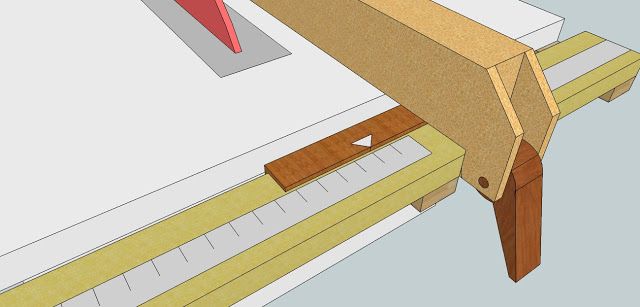

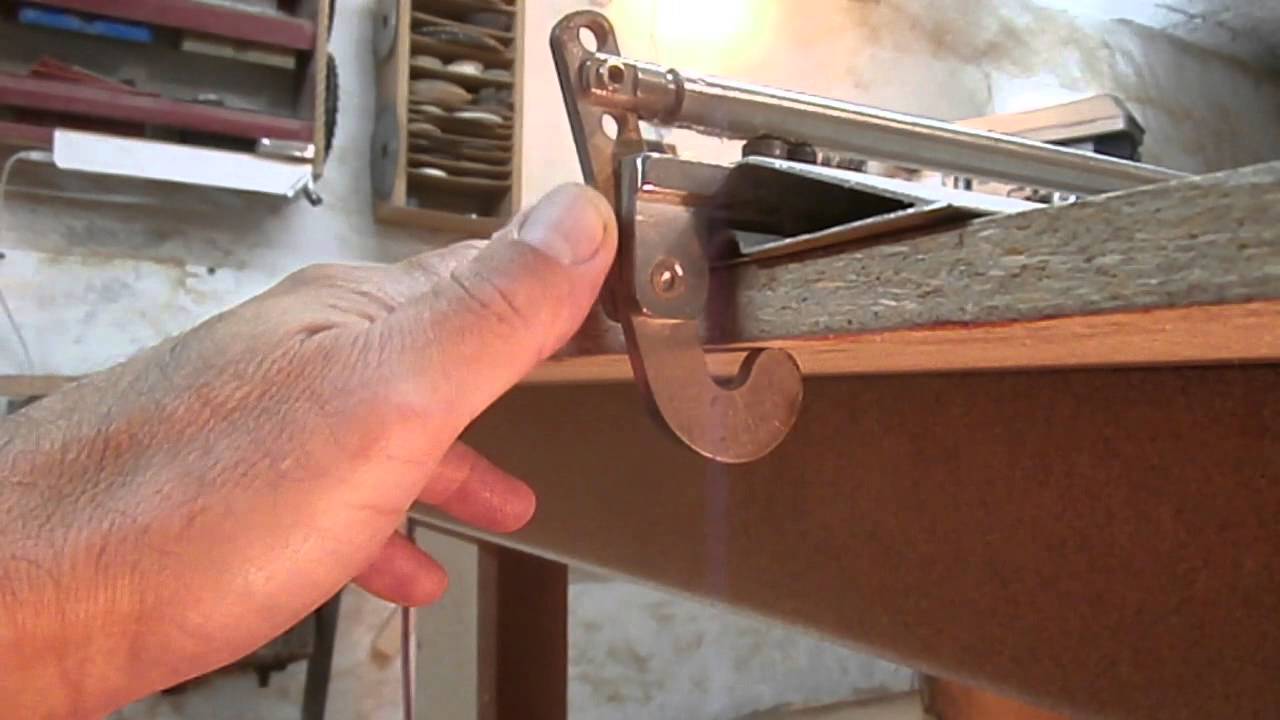

Более совершенный способ фиксации линейки – сквозная стяжка и задний прижим.

В нижней части линейки выбран паз для стяжки, приводящей в движение задний прижим.

Стяжкой служит резьбовая шпилька или прут с нарезанной по краям резьбой М6 – М8.

Прижим крепится к линейке на форточной петле и имеет возвратную пружину, которая отводит его от стола при ослаблении затяжки гайки или эксцентрика.

Какой тип фиксации выбрать (гайку или эксцентрик) – зависит от возможностей мастера.

Зажим эксцентриком – быстро работает, и более удобен.

Ход эксцентрика – примерно 3 – 5 мм.
Его нужно подбирать так, чтобы полная фиксация происходила за 1/4 – 1/5 поворота рукоятки.

В крайнем случае можно использовать велосипедный эксцентрик зажима седла, правда его конструкцию придется немного доработать.

При использовании вело-эксцентрика придется переместить стяжку выше (ближе к оси петли) – так как велоэксцентрик имеет малый ход, примерно 1.

5 – 2 мм.

Конструкция линейки-рейсшины со сквозной стяжкой – проста, удобна в работе, но имеет несколько недостатков.

Один из них – невозможность пристыковать дополнительный задний стол-расширитель вплотную к столу пилы, так как по задней кромке стола двигается прижим линейки.

Второй недостаток – линейка должна иметь длину, равную длине стола.

На больших станках с длинным столом длинная линейка может перекашиваться, поэтому потребуется делать большую головку.
Кроме того длинная линейка будет иметь большую массу.

А теперь несколько слов о преимуществах данной линейки:

Поскольку линейка фиксируется по краям стола

,
то в зажатом виде нет вероятности отгиба (ухода с размера,
так как это может происходить на консольных линейках), поэтому линейку можно делать из материалов с небольшой жесткостью, например ДСП или Дерева.

Пойдет также алюминиевая труба сечением 20 х 40 мм.

Еще одна особенность длинной линейки:

если на станке приходится часто распускать доски имеющие внутренние напряжения (в результате неправильной сушки),
– длинная линейка может способствовать заклиниванию разрезаемой доски между линейкой и пилой.

Эту проблему можно решить установкой временной накладки на линейку.

Длина накладки – до средины пильного диска, толщина – 10-20 мм.

Размер накладки лучше брать кратным 10 мм,
чтобы проще было отсчитывать размер по шкале перемещения линейки.

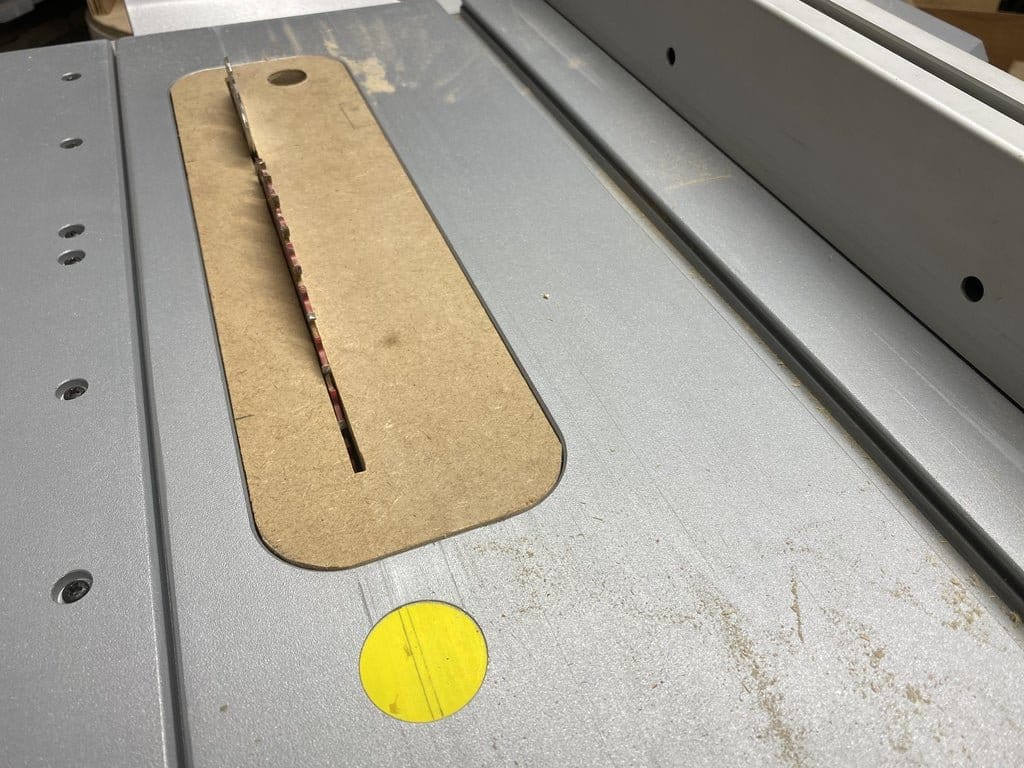

При работе с деревом на станке

обязательно нужен расклинивающий нож, который препятствует заклиниванию и выбросу детали зубьями пилы.

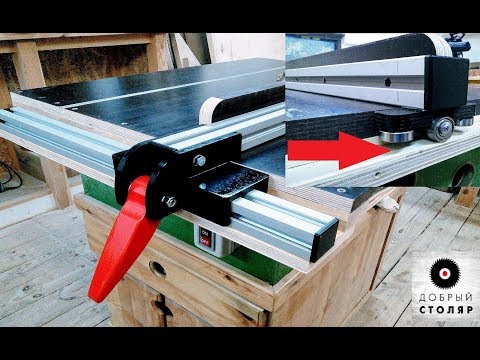

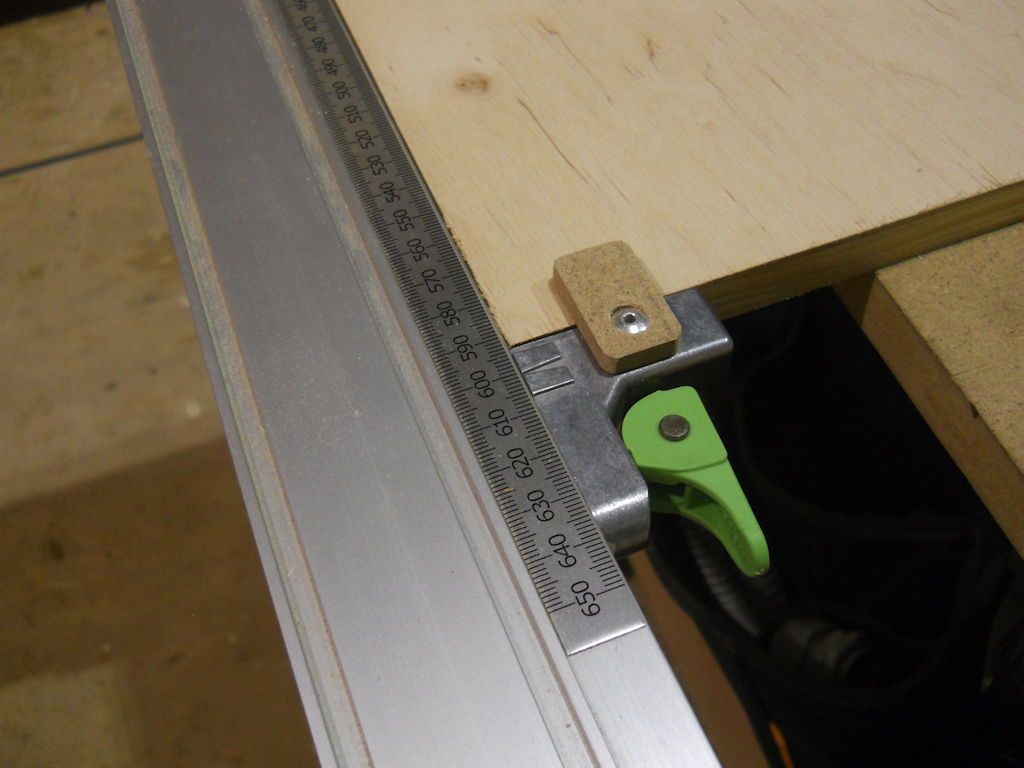

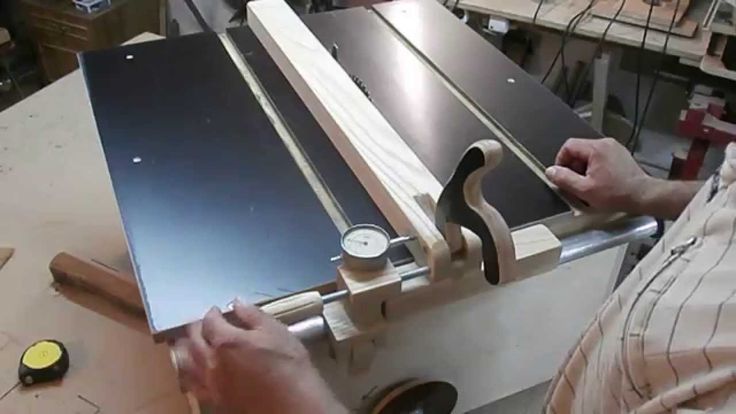

Следующий тип – Консольная линейка

Эта линейка отличается от предыдущего типа наличием направляющей шины, расположенной перед столом пилы.

Чаще всего направляющая делается из трубы квадратного (прямоугольного) или круглого сечения.

Направляющая труба крепится к столу на дистанционных кронштейнах, позволяющих регулировать положение трубы относительно оси пильного диска.

Лучше использовать прямоугольную трубу , так как на ней легче нанести размерную шкалу или прикрепить линейку.

Линейка – предпочтительней, так как она может быть подвижной, что удобно при установке дополнительных накладок на направляющую линейку.

Верхняя плоскость направляющей трубы расположена

на несколько миллиметров ниже плоскости стола.

Это сделано для того, чтобы уголок линейки (головка рейсшины) находился ниже плоскости стола и не мешал работе.

Поскольку линейка крепится консольно,
чтобы она имела достаточную точность, для механизма фиксации желательно использовать металл (железо),
а саму линейку делать из железной или алюминиевой трубы сечением 40 х 40 или 40 х 60.

Боковые поверхности линейки необходимо покрыть дополнительными накладками из фанеры или МДФ, чтобы при работе не повредить зубья пилы о металл линейки.

Данная линейка также имеет свои достоинства и недостатки.
Но в работе она более удобна, чем предыдущая конструкция со сквозной стяжкой.

В короткой статье сложно рассмотреть все нюансы конструкции, но я надеюсь своим рассказом я ответил на некоторые вопросы начинающих станкостроителей.

В следующей части я более

подробно расскажу о креплении линейки к поперечной направляющей и о эксцентриковом механизме фиксации линейки.

Продолжение темы:
2 https://alffisher.blogspot.com/2015/07/blog-post_6.html
3 https://alffisher.blogspot.com/2015/07/blog-post_7.html
4 https://alffisher.blogspot.com/2015/07/blog-post_9.html
5 https://alffisher.blogspot.com/2015/07/httpalffisher.html

Всем – Спасибо за внимание !

Две основные направляющие для пилы

Обзор создания этой системы направляющих для циркулярной пилы своими руками

С помощью этих двух направляющих для циркулярной пилы вы можете выполнять пропилы, не уступающие по скорости и точности настольной пиле. Создание направляющих — это быстрый и простой проект. Соорудить и то, и другое можно за два-три часа из одного листа МДФ или фанеры.

Мы покажем вам, как сделать направляющие и убедиться, что они обеспечивают точные разрезы. Вы можете получить все части для обоих из 4 x 8-футов. лист 1/2 дюйма. МДФ. Мы выбрали МДФ для этих зажимов и направляющих кромок, потому что он недорогой, стабильный и легко доступен в большинстве домашних центров и на лесопилках. Однако резка МДФ создает неприятную пыльную бурю, поэтому наденьте маску и поставьте вентилятор на окно, если вы режете внутри. Поскольку вы будете использовать заводские края в качестве направляющих, осмотрите лист, чтобы убедиться, что края не помяты и не помяты. Затем осторожно обращайтесь с ним, пока вы приносите его домой, чтобы не повредить края. Если вы не можете вытащить целый лист, попросите, чтобы лист был разорван на две части размером 2 x 8 футов. детали, с которыми легче обращаться. Вам также понадобится столярный клей, три № 8 x 7/8 дюйма. винты с круглой головкой и один 1/4-дюйм. Шайба. Вот как создать систему направляющих для циркулярной пилы своими руками:

Направляющая для квадратной резки

Семейный мастер на все руки

Соберите эту удобную направляющую для циркулярной пилы за час и используйте ее в следующий раз, когда вам понадобится идеально ровный разрез на полке или другой широкой доске.

Направляющая линейки

Семейный мастер на все руки

Быстро обрежьте большие листы с помощью этой линейки. Это идеальная направляющая для циркулярной пилы для продольной резки. Чтобы использовать эту направляющую для циркулярной пилы, совместите направляющую с вашими отметками, зажмите ее и проведите пилой вдоль нее, чтобы сделать пропил с качеством шкафа.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

Циркулярная пила
Зажимы
Аккумуляторная дрель
Набор сверл
Пылезащитная маска
Каркасный квадрат
Защитные очки
Линейка

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

№ 8 x 7/8 дюйма. винты с круглой головкой
1/2 дюйма. х 4 х 8 МДФ
1/4 дюйма. шайба
Клей для дерева

Прямые срезы

Забудьте о волнистых срезах с помощью этой простой в сборке направляющей. Эта направляющая линейки позволяет выполнять идеально прямые пропилы длиной до 8 футов с помощью циркулярной пилы. Он отлично подходит для отрывания полок или деталей шкафа от 4 x 8 футов. лист фанеры. Даже если у вас есть настольная пила, часто проще использовать направляющую для циркулярной пилы, чем пробивать большой лист фанеры через настольную пилу. Вы настроите направляющую для своей пилы, что позволит вам просто выровнять край направляющей по меткам резки и зажать ее. Вам не нужно отмерять расстояние от линии разреза, как если бы вы использовали обычную линейку.

Изготовление этой направляющей для циркулярной пилы очень просто. Фото 1 и 2 показывают, как это сделать. Главное, чтобы забор был идеально ровным. Начните с рисования линии на расстоянии 6 дюймов от края листа МДФ. Отпилите по линии циркулярной пилой. Затем переверните 6-дюймовый. полосу (забор) на оставшийся МДФ и выровняйте два края спила. Зажмите упор в этом положении и проведите тонкую линию вдоль заводского края. Вы будете использовать эту линию, чтобы убедиться, что забор остается идеально прямым, когда вы склеиваете и зажимаете его.

Снова переверните забор, верните его в исходное положение и нанесите столярный клей на поверхность, обращенную вниз. Наконец, выровняйте заводской край забора по линии. Пусть забор нависает над концом направляющей на 2 дюйма. ( Рисунок А ). Убедитесь, что это конец, с которого вы начнете пилить циркулярной пилой. Это поможет пиле получить прямой старт, когда вы используете направляющую. Зажмите забор и дайте клею схватиться в течение 20 минут. Затем проведите циркулярной пилой вдоль упора, чтобы отделить направляющую поверочной линейки от остальной части листа ( Фото 2 ).

Фото 1: Приклейте забор

Семейный мастер на все руки

Приклейте забор к листу МДФ, совместив заводской край с прямой линией. Когда вы зажимаете забор, убедитесь, что вы не сталкиваете его с линии.

Фото 2: Отрежьте направляющую

Семейный мастер на все руки

Проведите пилой вдоль ограждения, чтобы отделить основание от остальной части листа МДФ. Теперь у вас есть направляющая, которая сделает идеально прямые пропилы длиной до 8 футов.

Рисунок A: Направляющая линейки

Семейный мастер на все руки

Приклейте упор к основанию, затем подведите пилу к упору, чтобы разрезать направляющую. Заводская кромка используется для забора. Чтобы использовать направляющую, просто закрепите ее на отрезаемой детали, совместив основание с линией разреза.

Прямые углы

Быстро и точно делайте точные пропилы под прямым углом с помощью этой поперечной направляющей. Эта направляющая позволяет делать идеально квадратные поперечные пропилы на заготовках шириной до 18 дюймов. Как и направляющая для линейки, направляющая для поперечного распила адаптируется к вашей пиле, поэтому вы можете просто выровнять край направляющей по отметке и зажать ее. Затем проведите пилой вдоль забора, чтобы сделать разрез.

Начните с резки 22-дюймового. квадрат из уголка листа МДФ. Затем отрежьте полосу шириной 3 дюйма от оставшегося заводского края листа. Разрежьте полосу на две части по 22 дюйма. В одном 3-в. х 22 дюйма. кусок, просверлите 1/8 дюйма. отверстие на одном конце и 3/8-дюйм. отверстие в другом. Это будет регулируемый упор, который вы прикрутите к нижней части основания. На фото 1 и 2 показано, как построить направляющую. Начните с совмещения края упора с заводским краем основания и закрепите его с помощью «поворотного» винта и «регулировочного» винта ( Рисунок B ). Важный шаг — убедиться, что упор находится точно под углом 90 градусов к ограждению.

Соберите направляющую и сделайте пробный разрез. Затем проверьте разрез обрамляющим угольником. Если срез неровный, ослабьте регулировочный винт и немного сдвиньте упор. Затем снова затяните винт и сделайте еще один пробный пропил. Перед регулировкой сделайте контрольную отметку рядом с упором, чтобы можно было измерить расстояние. Повторяйте этот процесс до тех пор, пока направляющая не сделает идеально ровные разрезы. Затем вставьте еще один винт через упор в основание рядом с регулировочным винтом, чтобы зафиксировать упор на месте.

Фото 3: Выравнивание забора

Семейный мастер на все руки

Прикрутите забор к основанию. Совместите обрамляющий квадрат с нижним краем основания и зажмите его. Затем выровняйте забор с квадратом, прежде чем прикрепить его винтами.

Рисунок B: Направляющая поперечной резки

Семейный мастер на все руки

Отрегулируйте положение упора под основанием, чтобы направляющая упора была идеально выровнена под углом 90 градусов. Затем узнайте несколько секретных приемов зажима от столяров.

Универсальная направляющая для циркулярной пилы – Видео + план в формате PDF

В этом видео я делаю новую направляющую для циркулярной пилы. Вы увидите, что направляющие, сделанные в большинстве видеороликов, которые вы видите в Интернете, предназначены для одной циркулярной пилы. Я хотел решить эту проблему. Эта направляющая для циркулярной пилы универсальна. Подходит для использования нескольких циркулярных пил. Ширину реза можно регулировать.

Я использовал штучную фанеру, так как большой фанеры у меня не было. При желании вместо склейки можно использовать цельный кусок фанеры.

Вы можете перейти на страницу загрузки документа в формате PDF (размерный план) по ссылке ниже, и после загрузки файла вы можете сделать это легко. Просто посмотрите видео, чтобы сделать эту потрясающую инструкцию по циркулярной пиле.

Пожалуйста, не стесняйтесь комментировать. Используйте кнопку «Мне нравится» 🙂

Создание видео :

Перейдите на страницу этого видео на Youtube и оставьте комментарий.

Вы это видели? Станция для поперечной резки циркулярной пилой

Вы это видели? Станция для резки электролобзиком Версия II

План в формате PDF:

Скачать в формате PDF: Универсальная циркулярная пила РУКОВОДСТВО PDF, план

Циркулярная пила Руководство Джиг Фанера PDF-документ Инструмент Деревообработка 90 градусов

СЛУЧАЙНОЕ

ПРЕДЫДУЩИЙ
СЛУЧАЙНЫЙ
СЛЕДУЮЩИЙ

Подробнее. .. Открыть новую вкладку

Угловая шлифовальная машина Фреза по дереву

Я делаю резак по дереву из угловой шлифовальной машины. Этот резак по дереву выглядит как циркулярная пила.

Конусное приспособление – изготовление фуганка

В этом видео я делаю конусное приспособление – фуганок для моей настольной пилы. Я использовал немного фанеры. Это очень полезный джиг. С его помощью очень легко резать прямо и под углом…

Настольная пила для поперечного распила салазок

В этом видео я делаю салазки для торцовки настольной пилы. Это просто и полезно. Посмотрите это видео и научитесь делать салазки для настольной пилы. Вы можете скачать план в формате PDF, см. ниже.

Рабочий стол 3 в 1

Я делаю верстак 3 в 1. Замечательный стол для мастерской для самодельных проектов своими руками. Самодельная настольная пила, стол для лобзика и фрезерный стол ВСЕ В ОДНОМ!

Станция для поперечной резки циркулярной пилы

В этом видео; Я буду делать инструмент для поперечной и угловой резки с помощью циркулярной пилы. Отличный станок для резки дерева! 22,5, 45 и 9

Приспособление для заточки дисковых пил

В этом видео; Я буду делать инструмент для заточки дисковых пил. Красивое приспособление для заточки лезвий. Вы можете быстро и легко заточить лезвия. Я использовал в t

Деревянная подставка для смартфона

Вращающаяся и регулируемая деревянная подставка для смартфона. Вы можете вращать телефон на 360°.

Универсальный складной деревянный ящик для инструментов

Я решил сделать сумку из 2-х слоев и 3-х коробок. Коробку спроектировал сам.

Изготовление пистолета для центрирования

В этом видео я делаю центральный указатель в форме пистолета. Я не видел подобного видео на ютубе. Этот инструмент представляет собой перфоратор нового дизайна. У меня получилось очень удачно

Новая идея использования долота

Мы облегчаем нашу работу, используя вибрацию, создаваемую долотом, с помощью беспроводного ударного гайковерта.

Регулируемая подставка для планшета

Очень удобная и симпатичная подставка для планшета. Его легко сделать из фанеры толщиной 8 мм.

Угловой зажим – 90-градусный зажим

Я делаю новый угловой зажим. Сначала я нарисовал его в программе Sketchup, а потом начал делать. Это был идеальный инструмент для зажима под углом 90 градусов. Я использовал 20 мм har

Шлифовальная плоскость

Если вы хотите выполнить гладкую шлифовку, вам понадобится такой инструмент. Этот шлифовальный инструмент, который выглядит как ручной рубанок, пригодится.

Салазки для торцовочной пилы

Я делаю салазки для торцовочной пилы из фанеры. Это отличный инструмент для выполнения полных пропилов под углом 45 градусов на настольной пиле.

Маркерная линейка для деревообработки

Из твердой древесины делаем линейку для разметки. То же, что 3D-печать!

Зажимы GreenSaw G

Я делаю деревянные зажимы типа C, которые будут очень полезны в этом видео. Эти маленькие С-образные зажимы — отличные инструменты для нашей мастерской «Сделай сам». Я назвал их самодельными G-зажимами, потому что они

Деревянный зажим

В этом видео я делаю зажим, который сконструировал сам. Этот тумблер, который я сделал из дерева, был очень прочным. Если вы хотите сделать этот простой переключатель

Угловой упор для настольной пилы

Вы хотите резать точно под углом 90 или 45 градусов с помощью настольной пилы? Более того, вы можете легко сделать это с помощью углового упора.

Регулируемая деревянная подставка для ноутбука

Стол этой подставки, которую я сделал, подвижен. Его можно отрегулировать под любым углом, который вы хотите. Подходит для всех видов ноутбуков. Я попробовал его для ноутбуков 17,3″ и 13″ и нашел

Подробнее… Открыть новую вкладку

Вы просматриваете тему: РУКОВОДСТВО ПО Универсальной циркулярной пиле категории Резка

Если вы построили что-то с помощью этого сайта, вы можете отправить фотографии того, что вы построили, на [email protected]. Ваши фотографии будут опубликованы на этом сайте.

Мы облегчаем нашу работу, используя вибрацию, создаваемую долотом с аккумуляторным ударным шуруповертом.

Тема недели Сверление

В этом видео я собираю 20-сантиметровую дисковую шлифовальную машину с приводом от дрели. Это мощная дисковая шлифовальная машина. Есть угловая шлифовальная насадка и круговая шлифовальная насадка. Тебе около

Подробнее… Сандерс

Я делаю деревянную табуретку Step для использования в своей мастерской. Отличный инструмент для доступа к высоким полкам. Имеет высоту 58 см и откидную ступеньку. Посмотрев это видео, вы сможете

Подробнее… Wood Works

Как резать по прямой с помощью циркулярной пилы

Циркулярные пилы — очень полезный и универсальный инструмент. Одним из способов использования циркулярной пилы является резка по прямой линии. Это не так просто, как кажется, и может потребоваться некоторая практика, чтобы получить идеальную линию. Прямой рез важен для циркулярной пилы, потому что он гарантирует, что пила сможет легко и плавно разрезать древесину. В этой статье мы расскажем вам, как пилить прямо циркулярной пилой.

Как вырезать прямую линию циркулярной пилой?

Вы должны отлично разбираться в своих инструментах, включая их ограничения. Циркулярная пила не предназначена для резки прямо, поэтому вы должны использовать направляющую. Прямой край даст вам наиболее точный рез. Если вы режете длинный кусок дерева, используйте линейку, которая длиннее доски. Прикрепите его к доске, чтобы он не скользил. Используйте квадрат скорости, чтобы помочь вам нарисовать прямую линию. Чтобы разрезать линию, начните с внешней стороны линии и продвигайтесь внутрь.

Если вы режете более короткий кусок дерева или фанеры, используйте линейку той же ширины, что и доска. Прикрепите его к доске, чтобы он не скользил. Используйте квадрат скорости, чтобы помочь вам нарисовать прямую линию. Чтобы разрезать леску, начните с внутренней стороны лески и двигайтесь наружу.

Шаг 1: Установите глубину пропила

Вам необходимо отрегулировать глубину пропила на циркулярной пиле, чтобы можно было резать до другой стороны доски. Это можно сделать, отрегулировав глубину реза ручкой на пиле, но может быть проще использовать столярный угольник.

Шаг 2. Разрежьте доску лицевой стороной вниз

Может показаться заманчивым начать резку с лицевой стороны доски, но всегда следует резать с нижней стороны, а затем переворачивать доску, чтобы срез был с лицевой стороны. сторона.

Шаг 3: Выровняйте по линии

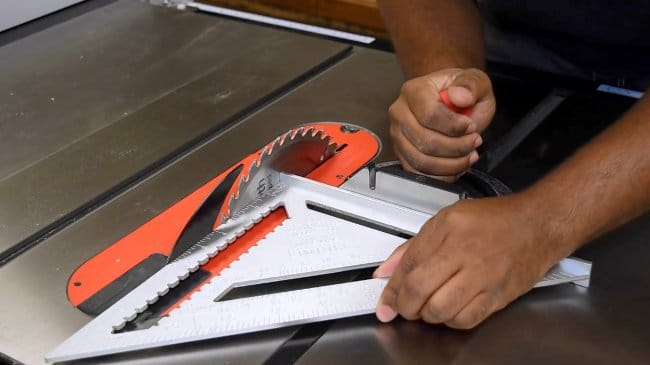

Лезвие пилы должно находиться под углом 90° к линии, по которой вы пилите. Вы должны использовать квадрат скорости, чтобы помочь вам выровнять пилу.

Шаг 4. Выполнение углового реза

Иногда необходимо сделать угловой пропил. Вы должны использовать стусло, чтобы сделать эти разрезы, чтобы обеспечить точность.

Шаг 5: Вырезы карманов

Когда вам нужно сделать вырез кармана, вы должны использовать стусло и плинтус. Чтобы сделать пропил, установите заднюю часть лезвия под углом к доске и разрежьте доску.

Шаг 6: Не забудьте

Всегда надевайте защитное снаряжение при резке дерева. Носите средства защиты органов слуха, защитные очки и пылезащитную маску.

Еще 3 способа резки по прямой с помощью циркулярной пилы

Есть еще 3 инструкции о том, как сделать прямой рез с помощью циркулярной пилы.

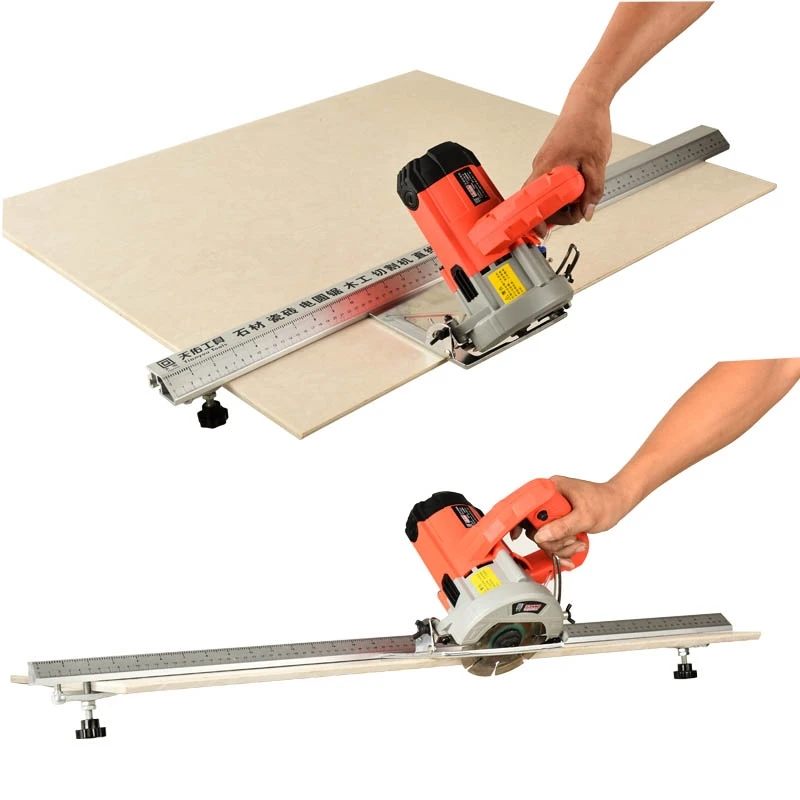

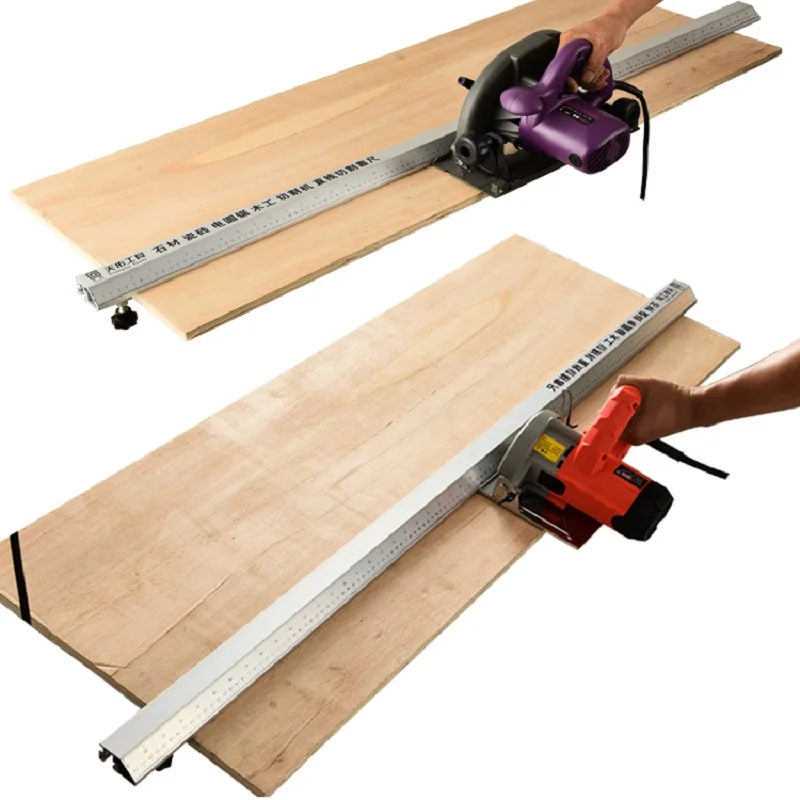

1 способ: отрежьте по прямой линии без направляющей

Проведите прямую линию реза без направляющей циркулярной пилой, используя линейку и линейку или край стены или двери. Линейка — это инструмент, который используется для создания линии, параллельной кромке. Линейка — это инструмент, который используется для рисования прямых линий. Оба инструмента необходимы, если вы хотите вырезать прямую линию без направляющей. Линейка используется для создания линии, параллельной кромке, а линейка используется для рисования прямых линий.

Шаг 1. Подоприте доску

Положите доску, которую вы хотите разрезать, и линейку на ровную поверхность, например на стол. Убедитесь, что доска надежно закреплена и не двигается. Если вы режете доску, которая выше стола, прислоните доску к стене или двери для поддержки.

Шаг 2. Отметьте разрез

Приложите линейку к доске и проведите ею вдоль края доски. Край линейки должен быть параллелен краю доски. Когда линейка дойдет до конца доски, отметьте край доски на линейке ручкой или карандашом.

Шаг 3. Сделайте разрез

Пришло время сделать разрез. От отмеченного края на линейке отмерьте длину доски и отметьте ее на доске. Приложите поверочную линейку к карандашной отметке и используйте линейку, чтобы направить лезвие пилы к концу доски. Отрежьте доску нужной длины.

2 способа: сделайте самодельный шаблон, чтобы вырезать прямую линию

Правильный способ вырезать прямую линию — использовать линейку с прямым краем. Линейка с прямым краем — это линейка с прямым краем, которая используется для измерения расстояния между двумя точками на краю линейки. Существует много типов линеек с прямым краем, включая металлические, пластиковые и картонные. Их можно купить в большинстве канцелярских магазинов и магазинов канцтоваров. Линейка с линейкой — очень полезный инструмент, так как она обеспечивает прямую линию, которую можно провести по поверхности, избавляя от необходимости использовать карандаш и ластик для рисования прямой линии.

Шаг 1: Измерьте расстояние, которое вы хотите отрезать

Чтобы сделать прямой разрез, вам нужно измерить длину доски. Для этого измерьте длину доски от края доски до линии, которую вы хотите отрезать.

Шаг 2: Измерьте расстояние между левым краем нижнего защитного кожуха циркулярной пилы и диском

Вам необходимо измерить расстояние между левым краем нижнего защитного кожуха циркулярной пилы и диском. Для этого поместите линейку напротив левого края нижней защиты и лезвия. Расстояние между левым краем нижней защиты и лезвием — это расстояние, которое вам нужно измерить.

Шаг 3: Отметьте тире на краю доски

Приложите линейку к левому краю нижней защиты и лезвия, а затем поставьте отметку тире на краю доски.

Шаг 4: Возьмите линейку

Возьмите линейку и приложите ее к левому краю нижней защиты и лезвию. Затем вам нужно будет поместить линейку напротив отметки, которую вы сделали, и провести прямую линию.

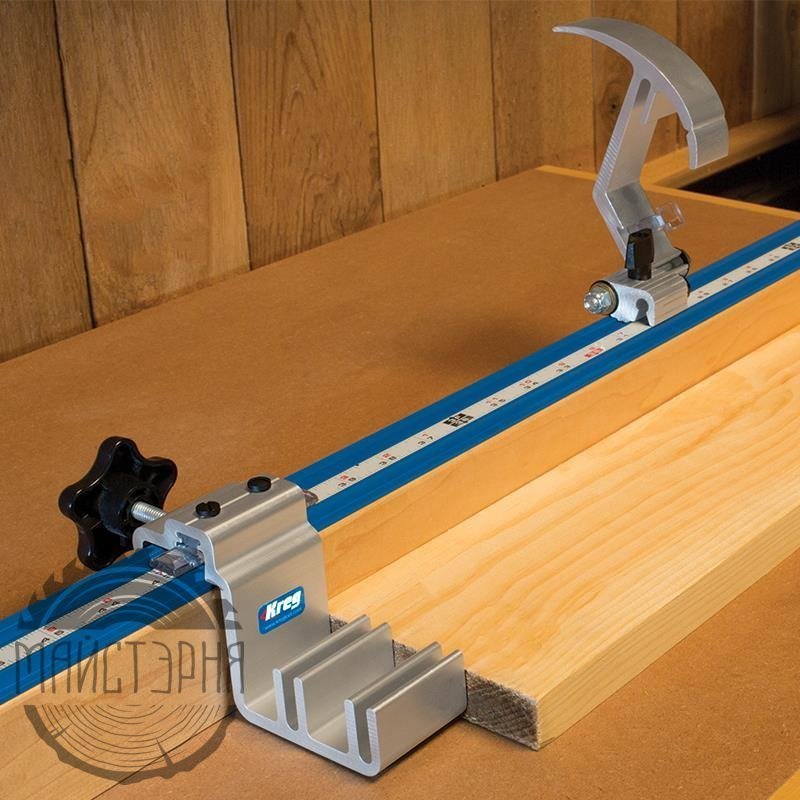

3 способа: резка по прямым линиям с помощью Kreg Rip-Cut

Kreg Rip-Cut — это режущий инструмент, который действует как направляющая и помогает делать прямые пропилы в досках. Это очень полезный инструмент для столяров, который может упростить многие работы. Кроме того, Kreg Rip-Cut полезен для резки прямой кромки древесины, которая будет использоваться для формовки. Этот инструмент отлично подходит, если вы используете циркулярную пилу или настольную пилу. Прежде чем использовать инструмент, вам необходимо убедиться, что пильный диск установлен на нужной высоте. Затем вы можете использовать Rip-Cut для управления пилой.

Дополнительные советы о том, как получить прямые пропилы с помощью циркулярной пилы

Дисковые пилы можно использовать для резки различных материалов, включая дерево, пластик, металл и плитку. Пила разрезает материал, вращая круглое лезвие. Его можно использовать как для прямых, так и для криволинейных резов. Для выполнения прямых пропилов пила используется так же, как и настольная пила, при этом материал подается через лезвие на прялке. Лезвие следует постоянно затачивать, чтобы делать ровные разрезы.

Часто задаваемые вопросы

Как держать циркулярной пилой прямую линию?

Чтобы циркулярная пила держала прямую линию, убедитесь, что вы наводите пилу слева от линии, которую хотите отрезать.

Какой инструмент используется для отрезания идеально прямой линии циркулярной пилой?

Пильное полотно само по себе не является инструментом для резки идеально прямой линии. Инструментом для резки прямой линии на циркулярной пиле является угловой упор или направляющая для пилы.

Почему моя циркулярная пила не режет прямо?

Возможно, вы поставили пилу не на ту сторону изделия, а пилите с обратной стороны. Вам также может понадобиться убедиться, что полотно пилы не изношено и может резать ровно.
