3. Автоматизированные и полуавтоматизированные.

Представляют собой группу механизмов, смонтированных в определенном порядке. Чтобы технологический процесс проходил быстро и без нарушений, разработана стандартная комплектация:

• Размотчик рулонного металла. Скрученные стальные листы, которые поставляют заводы-изготовители, обладают большой массой. Грузоподъемность механизмов для разматывания достигает 10 тонн. В них также предусматривается автоматический контроль уровня провисания металлического полотна в процессе работы. Скорость вальцевания достаточно высокая, поэтому вручную справиться с разматыванием практически невозможно.
• Профилегибочный стан. Это основа технологической линии. Оснащается системой электропривода, может иметь несколько пар вальцов. Качество конечного продукта напрямую зависит от настроек и степени изношенности механизмов. При выборе станка б/у нужно уточнить у продавца срок эксплуатации и уровень загрузки.
• Гильотинные ножницы. Резочное оборудование имеет форму, аналогичную профилю. К состоянию гильотины предъявляются повышенные требования. Край должен получиться ровным без заусениц и нарушенного покрытия. Для этого требуется острое лезвие и баланс скорости реза и усилий, прикладываемых к профлисту.
• Приемная клеть. Это участок, в котором складывают готовую продукцию.
• САУ. Система автоматического управления задает программу и обеспечивает контроль рабочего цикла. Чем больше автоматизированных процессов, тем выше производительность предприятия.

Большая стоимость технологической линии делает ее недоступной для начинающих предпринимателей. В начальной стадии бизнеса имеет смысл приобрести станки и механизмы б/у.

Обзор оборудования

1. Напольный разматыватель НР-1250.

Легкий ручной станок для размотки стального полотна шириной до 1,25 м и массой до 300 кг. Рулон укладывается на вращающиеся валики и разматывается путем протяжки. Простое устройство в сочетании с низкой ценой делают оптимальным применение в небольших цехах.

2. Размотчик рулонного металла РМ-620.

Неприводный двухопорный агрегат для размотки рулонов массой до 4 тонн, шириной до 70 см и внутренним диаметром 48-62 см, масса конструкции – 150 кг. Перед началом работы вал с крестовинами помещают внутрь рулона и устанавливают на раму. Рулон разматывают путем протяжки металлической полосы или вращения штурвала.

3. Листогиб РСХ-2000/0,8.

Мобильный станок для изготовления профнастила, деталей прямоугольных воздуховодов, а также доборных элементов кровли и фасадов. Большая мощность агрегата позволяет гнуть металл толщиной до 0,8 мм с сохранением геометрии профиля по всей длине. Тонкая система настройки обеспечивает стабильность заданных параметров сгиба (угол и радиус) независимо от вида и толщины основного материала. Масса – 160 кг, разборная конструкция обеспечивает удобство при перевозке и подъеме.

4. Электромеханический листогиб ПТН2050-30ЕЕ.

Предназначен для изготовления любого вида профнастила, различных элементов кровли, фасадов и вентиляции из стального листа толщиной до 3 мм и длиной до 2 м. Комплект сменных планок позволяет создавать изделия сложной конфигурации.

Оснащается педальным блоком управления траверсами. С помощью САУ можно задавать параметры и подсчитывать количество готовых изделий. Автоматика корректирует угол гиба в соответствии с толщиной и разновидностью металла.

5. Ножницы гильотинные НКЧ 3214.

Устройство для резки профлиста толщиной до 2 мм и шириной до 2,5 метров. Конструкция весит 1,8 тонн и приводится в действие электрическим мотором. Рекомендуется купить для предприятий небольшой мощности.

Стоимость

stroitel-list.ru

Производство профлиста – процесс изготовления, описание оборудования + Видео

Изготовление надежного, небольшого по массе и недорогого профлиста, используемого в строительной сфере наших дней, осуществляется на специальном ручном и автоматическом оборудовании.

1 Что нужно знать о производстве профилированных листов?

Профнастил – универсальный современный материал для постройки малоэтажных зданий, облицовки стен, покрытия кровли и выполнения других строительных задач, производится из стального оцинкованного холоднокатаного листа. Чтобы придать такому прокату требуемую форму используется всего два способа – горяче- и холоднокатаный. Обе эти операции предполагают прохождение плоских листов из стали через специальные валы.

Горячекатаная технология из-за своих особенностей доступна исключительно на крупных металлургических комбинатах.

Рекомендуем ознакомиться

А вот холодная прокатка стальных заготовок с целью получения из них профилированных листов может выполняться в полупрофессиональных и даже любительских условиях. Здесь главное правильно выбрать требуемое оборудование и научиться грамотно пользоваться им.

Технология производства стенового и кровельного профлиста методом холодного проката состоит из двух процедур, следующих друг за другом. Сначала заготовку пропускают через вальцы, а затем выполняют раскрой полученного профнастила по заданным геометрическим разделам. Форма вальцов определяет, как вы сами понимаете, форму готового изделия.

Простейший ручной станок для изготовления профилированного листа способен “выдать” нам изделия только одной формы. В тех же случаях, когда применяется автоматизированная линия по производству профлиста, она, как правило, позволяет получать продукцию разного сортамента и форм. Достигается подобное разнообразие за счет того, что автоматизированное оборудование дает возможность изменять настройки вальцов.

2 Какие агрегаты используются для производства профилированных листов?

Изготовление возможно на установках трех основных типов:

Элементарный станок для производства профлистов может использовать любой человек, но при условии, что он готов прилагать достаточно-таки серьезные физические усилия для обработки стальных листов. На ручных установках обычно прокатываются заготовки малой толщины. Качество получаемых изделий при этом находится на низком уровне. В большинстве случаев такой станок применяется для выпуска профлистов для ограждений и заборов.

Ручное оборудование не обязательно приобретать в готовом виде. В интернете есть огромное количество подробных чертежей и схем, руководствуясь которыми можно самостоятельно изготовить простейший гибочный станок. Отметим еще раз – использовать его для выпуска действительно качественных профлистов нет смысла.

Частично автоматизированное оборудование для производства профнастила позволяет выпускать в разы более профессиональную продукцию. Подобные агрегаты оснащаются электроприводом, они имеют сравнительно небольшой вес, что позволяет переносить их и использовать непосредственно на тех объектах, где осуществляется малоэтажное строительство, возведение хранилищ для сельскохозяйственной продукции и складов, ангаров, ограждений и так далее.

Полуавтоматическое оборудование по эффективности своей работы и качеству производимой профилированной продукции ничем не уступает полностью автоматизированным линиям. При этом оно является мобильным, что в ряде случаев имеет огромное значение.

Стационарная автоматическая линия представляет собой целый комплекс агрегатов. В зависимости от конкретной комплектации она может включать в себя следующие установки:

• непосредственно прокатный стан с вальцами нескольких размеров;
• приспособление для резки профлистов;
• оборудование для нанесения на готовую продукцию полимерного покрытия.

Также в составе автоматизированных линий иногда имеется агрегат для выполнения погрузочных работ. Понятно, что такие комплексы имеют высокую стоимость. Но и производительность их в разы превосходит возможности ручных и полуавтоматических станков. Вкладывать финансовые средства в автоматическое оборудование имеет смысл тогда, когда вы планируете долго и плодотворно работать на поприще изготовления и продажи профилированных листов со всевозможными геометрическими параметрами.

3 Стандартная линия для производства профнастила – что в нее входит?

Специалисты говорят, что в минимальной комплектации автоматизированного оборудования для выпуска качественного профилированного листа должны присутствовать следующие механизмы и приспособления:

• Механизм для фиксации рулонов с исходным сырьем (оцинкованные листы стали) и их разматывания. При промышленном производстве профнастила требуется закупать на металлургических заводах стальные листы, которые, как правило, поставляются в достаточно массивных (до десяти тонн) рулонах. Без специального устройства раскрутить их и начать работу нереально.
• Автоматическое приспособление, позволяющее без участия оператора линии корректировать уровень провисания заготовки между прокатным станом и механизмом разматывания. Автоматизированные агрегаты функционируют на больших скоростях, а значит, человек не в состоянии выполнить без помощи указанного приспособления требуемую корректировку.
• Стан для прокатки листов из рулона. Желательно, чтобы он имел не одну, а две-три пары вальцов, а также был максимально современным и хорошо укомплектованным. Хорошая автоматическая линия обычно оснащается тремя отдельными рабочими клетями – загрузочной, рабочей и отсеком для выгрузки произведенного профлиста. Большое значение имеет и мощность электрического привода, который монтируется на прокатный стан. Чем она выше, тем быстрее будет функционировать оборудование, тем больше продукции за единицу времени оно будет выдавать.
• Гильотинные ножницы либо другой агрегат для резки профилированных изделий. Данное оборудование также обязано быть максимально качественным, так как профлист необходимо обрезать без нарушения его формы, без образования заусенцев и иных дефектов, которые снижают стоимость продукции.
• Отсек для складирования изготовленных профилированных листов.

Линия по производству профнастила управляется специальной системой. Она может быть и относительно простой, и по-настоящему сложной. Простая управляющая система не обеспечивает высокого уровня автоматизации производственного процесса, но зато работать с ней могут люди с низкой квалификацией. А вот сложный комплекс управления оборудованием увеличивает эффективность применения линии. Правда, разобраться с такой системой сможет не каждый, для ее использования необходимо привлекать специалистов с большим багажом технических знаний.

4 Какие факторы оказывают влияние на качество профлиста?

Заготовка при производстве профилированных листовых изделий на автоматических линиях напрямую зависит от числа вальцов для прокатки. Они располагаются парами друг над другом. Между отдельными парами вальцов имеется небольшой зазор. Стальной лист, из которого делают профнастил, по своей толщине чуть меньше величины указанного зазора (а иногда эти показатели одинаковы).

Исходная заготовка пропускается через прокатные валы, причем подобная процедура осуществляется несколько раз подряд, так как за один проход добиться требуемой формы листа обычно не получается. За один заход заготовка сгибается между валками на определенную величину. При этом на нее оказывается минимальное давление, что обеспечивает идеальный результат конечной деформации.

Важно “не переусердствовать” с количеством пар прокатных валов. Если пропускать заготовку через слишком большое их число, есть вероятность того, что цинковое покрытие стального листа разрушится. Кроме того, на качество профлистов оказывает влияние качество стальных сплавов, из которых производятся прокатные валы и уровень чистоты их обработки.

Специалисты советуют приобретать оборудование зарубежных производителей (например, финских) либо линии отечественного изготовления, и никогда не обращать внимания на агрегаты для производства профилированных листов китайских компаний. И последнее. Если есть возможность, лучше покупать новые, а не бывшие в употреблении линии по выпуску профлиста, так как техические возможности последних обычно находятся на очень низком уровне ввиду их износа.

tutmet.ru

Оборудование для производства профнастила – прокатный стан линии Китай, фото и видеопримеры

Содержание статьи:

Наша статья расскажет об условиях, связанных с технологией изготовления материала. При этом мы не будем описывать сам процесс монтажных работ.

Этапы производства

Для производства профнастила необходимо осуществить профилирование гладких листов из стали, чтобы получились гофрированные профилированные листы. При этом покрытие материала может быть как оцинкованное, так и декоративное.

Профлисты часто используют в качестве:

• материала для возведения стен промышленных зданий и павильонов;
• материала для обшивки здания внутри и снаружи;
• листов для изготовления опалубки;
• материала для кровли производственных и жилых зданий;
• профиля для возведения перегородок и различных.

Профнастил имеет защитное покрытие из полимера. Кроме того, материал имеет различную высоту волны.

Этапы производства материала:

1. создание проекта, который включает все характеристики материала: тип, цвет, длину и количество профилированных листов;
2. использование прокатного оборудования для изготовления профиля;
3. транспортировка продукции потребителям.

Чтобы осуществить качественное производство профилированных листов,необходимо использовать лишь специализированное оборудование.

Изготавливаем профиль

Оборудование для производства профнастила необходимо для того, чтобы создать трапециевидные профилированные листы. Профнастил представляет собой листовой гнутый профиль. Материал также имеет трапециевидный гофр.

Для изготовления кровельного металлопрофиля необходимо использовать прочную сталь. При этом оптимальный метод обработки – холодное профилирование. Профлист может иметь специальное покрытие. Оно зависит от факторов использования материала и потребностей покупателя. Если профилированный материал будет использоваться при наружных работах – то целесообразно изготавливать материал с покрытием. Наличие покрытия необязательно при устройстве опалубок под бетон.

У каждого вида профнастила имеется своя толщина. При использовании качественного сырья в виде стали первых сортов – изготавливается профиль с цинковым покрытием 26 мкм. Если толщина покрытия снижается до 10 или 13 мкм, то увеличивается износ.

Совет:Используя сталь для производства профнастила и качественное оборудование – можно изготовить профнастил своими руками.Учитывайте, что необходимый материал выпускается лишь брендовыми машиностроительными компаниями.

Производственные требования

• в помещении для оборудования должен быть ровный бетонный пол;
• обязательное наличие специальной техники, которая должна иметь грузоподъемность выше 5 тонн;
• температура в помещении не должна быть ниже 4 градусов. Работая с пневматическими механизмами, следите, чтобы температура не опускалась до 10 градусов;
• наличие ворот для быстрой разгрузки сырья и погрузки выполненных заказов;
• наличие мест хранения рулонной стали.

Станки для производства профнастила и требования к их размещению:

1. Размещайте станки таким образом, чтобы без помех иметь доступ к их узлам для настройки оборудования или проведения ремонтных работ.
2. Разматывающее устройство должно располагаться рядом с местами хранения сырья.
3. Если вы обнаружили нехватку места в помещении под склады – то организуйте их в отдельном здании.

Внимание:Учитывайте все эти требования, используйте только качественное оборудование– тогда вы сможете без труда изготовить профилированные листы длиной от 1 до 12 метров.

Используя специальное оборудование для производства профнастила китай – вы сможете изготовить листы, длиной в 25 метров.

Процесс изготовления

Перед тем как осуществлять производство профнастила, следует составить эскиз конструкции и провести математические расчеты. Затем выбирается цвет покрытия и толщины настила.

После этого можно заниматься изготовлением материала на профилегибочных станках. В результате получаются кровельные, настенные, напольные профилированные листы.

Для технологии производства профнастила характерны следующие этапы:

1. установка рулонной стали в разматывающее устройство прокатного станка;
2. стан для производства профнастила переправляет ленточный металл до ножниц, где осуществляется отделение излишек;
3. установка параметров длины листов и их количества на пульте управления;
4. автоматическая прокатка листов;
5. разрезание листов в автоматическом режиме и направление профнастила до принимающего его штабелера;
6. маркировка и упаковка готовых листов в полиэтиленовую пленку.

Оборудование для производства

Линия по производству профнастила включает в себя два метода обработки листов: холодный и горячий. Широко используются станки холодного метода обработки. Они не требуют нагрева сырья. Эти линии отвечают за прокатку и резку профилированного листа. В результате материал приобретает форму профиля (подробная статья: “Станок для производства профнастила”).

Для производственного оборудования характерны следующие ступени механизации:

• автоматизированное;
• ручное;
• передвижное.

Передвижное оборудование используется для изготовления арочного профнастила. Как правило, станки находятся прямо на строительной площадке. В результате промышленное предприятие получает арочную продукцию. Ее используют для сооружения ангаров, зернохранилищ и аэродромов.

Ручной прокатный стан для производства профнастила применяется для изготовления небольших по размеру материалов. Все операции выполняются в ручном режиме. Очень часто можно встретить ручные станки в мастерских по обработке металлов. Изготовителем выступают различные строительные организации, осуществляющие производство доборных конструкций (читайте также: “Станок для профнастила ручной – технология изготовления”). Автоматизированные станки включают автоматическую или полуавтоматическую линию оборудования. Это целый комплекс механизмов, которые расположены в последовательном порядке.

Внимание:На ручных станках не рекомендуется осуществлять прокатку сырья, которое имеет полимерное покрытие.

Линия по производству профнастила имеет следующий состав:

• разматыватель рулонов из стали;
• прокатный стан для образования формы профиля;
• ножницы, называемые «гильотиной»;
• устройство для приема;
• автоматизированная система управления.

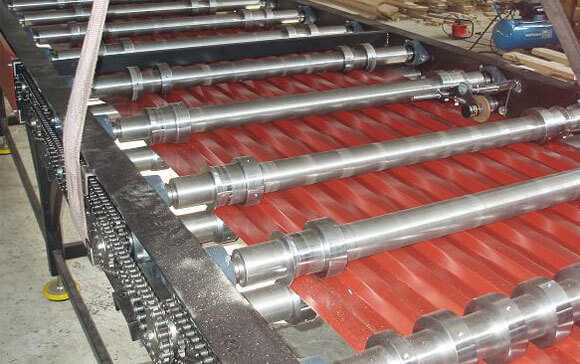

Процесс работы оборудования

1. Первым делом следует поместить оцинкованный, тонкий стальной лист на разматыватель.
2. Поступление ленты в прокатный стан, который имеет несколько пар клетей. Именно от них зависит качество получаемых профилированных листов. Каждая пара клетей имеет специальные ролики заданной геометрии. Они, в свою очередь,закрепляются на нижнем и верхнем вале.
3. Оцинкованный лист из стали, пройдя через клети, приобретает ранее заданную геометрию.

Современная линия для производства профнастила может иметь в своем составе сенсорный пульт, электромеханические ножницы, приемный рольгангам, зажимные устройства. Кроме того, оборудование часто имеет стол, необходимый для создания кромки и сборник отходов.

Основным элементом оборудования является прокатный стан. Без него изготовление профнастила заданного профиля становится невозможным.

Профилированные листы пользуются большим спросом, который только повышается с каждым годом. Поэтому многие эксперты считают, что вкладывание денежных средств в производство прокатной стали – оправдано в экономическом плане.

Если вы имеете качественное оборудование и сталь первых сортов – то смело можете заняться производством профилированных листов. Советуем обратиться к фото- и видеоматериалам, чтобы лучше понять производственный процесс. Если вам необходим сырьевой материал – то обратитесь в специализированные магазины или заводы-производители.

kryshadoma.com

Технология изготовления профнастила

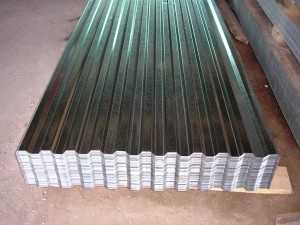

Профилированный металлический лист — это рулонная сталь, поверхность которой в результате обработки на специальном оборудовании приобрела волнистую или гофрированную форму.

Цель этой операции состоит в том, чтобы увеличить продольную жесткость и несущую способность исходного материала. Это позволяет использовать холоднокатаную сталь сравнительно небольшой толщины для изготовления различных строительных конструкций, в том числе и тех, на которые воздействуют значительные статические и динамические нагрузки.

Современный профнастил выпускают из стали толщиной от 0,45 до 1,2 мм. В зависимости от назначения, металлический профилированный лист подразделяется на две основные группы – несущий и стеновой. Отличаются они формой профиля и толщиной металла. Профнастил имеет высокие эксплуатационные характеристики при сравнительно низкой себестоимости, что делает его производство достаточно привлекательным и выгодным вложением средств.

Оглавление статьи (нажмите, чтобы открыть)

• Краткое описание основных этапов изготовления профилированного листа
• Основное оборудование линии по производству профнастила, его назначение и устройство

Технология производства профнастила — краткое описание основных этапов изготовления профилированного листа

Технология производства профнастила достаточна проста. В ее основе лежит метод холодной прокатки тонколистового металла. С помощью специального оборудования, из рулона оцинкованной стали или стали с полимерным покрытием получают металлический профиль с заданной геометрией поверхности.

Существуют два метода профилирования металла: одновременный и последовательный (или комбинированный).

В первом случае технология изготовления профнастила предусматривает прокатку всех гофр профнастила одновременно, начиная с первой клети прокатного стана. При этом существенно экономятся производственные площади, поскольку станок для одновременной прокатки примерно в 1,5 раза меньше оборудования для последовательного или комбинированного способа получения профилированного листа. Кроме того, первый способ обработки металла более равномерно профилирует лист, исключая возможность брака на краях исходной заготовки.

В состав линии по производству профлиста входят:

• разматыватель;
• стан холодной прокатки;
• гидравлические гильотинные ножницы;
• приемное устройство.

Слаженность и непрерывность работы оборудования обеспечивается автоматизированной системой управления, которая и следит, чтобы технология производства профлиста не была нарушена. Такие линии предназначены для изготовления профнастила из оцинкованной стали по ГОСТ 14918 и из тонколистовой стали с полимерным покрытием по ГОСТ 30246-94, ГОСТ 9045, ГОСТ 1050.

С установленного на разматывателе рулона, тонколистовая сталь подается в формовочную машину, где и происходит профилирование поверхности металла. Затем готовый лист профнастила попадает на гидравлические ножницы, обрезающие изделие в соответствии с заданными размерами. Профиль профлиста завит от формы вальцев, установленных на прокатном стане.

Все этапы производственного процесса контролируются системой управления, что позволяет задавать скорость прокатки, а также длину и количество листов профнастила. После обрезки, готовые листы профнастила попадают в приемное устройство.

Таким образом, изготовление профнастила из листовой стали состоит из следующих этапов:

• Рулон оцинкованной стали или стали с полимерным защитным покрытием устанавливается на разматыватель, обеспечивающий правильную и равномерную подачу листа.
• Конец листа вставляется в формовочную машину прокатного стана.
• Системе автоматического управления задаются основные параметры, такие как скорость прокатки, длина и количество листов профнастила.
• Производится запуск оборудования и непосредственно процесс изготовления профнастила.

Готовую продукцию достают из приемного устройства маркируют и упаковывают для отправки потребителю.

Основное оборудование линии по производству профнастила, его назначение и устройство

Ниже я подробно остановлюсь на функциях каждого отдельного узла станка по производству профнастила.

Консольный гидравлический разматыватель

Это устройство предназначено для подачи рулонной тонколистовой стали в формовочную машину. Как и всеми механизмами линии по производству профнастила, разматывателем управляет автоматизированная система управления. Кроме того, разматыватель имеет собственную систему автоматики, которая с помощью тормозного устройства синхронизирует скорость подачи металлической ленты со скоростью прокатки металла.

Устройство для резки металла

Оно устанавливается после разматывателя и служит для обрезки металла при необходимости заменить, например, рулон оцинкованной стали на сталь с полимерным покрытием для выполнения другого заказа.

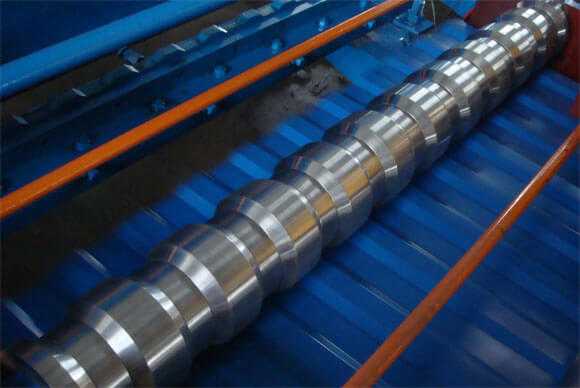

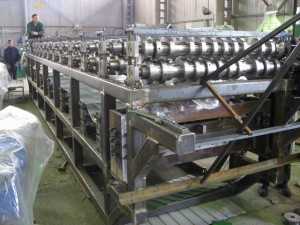

Прокатный стан (формовочная машина)

Это — главный элемент любой производственной линии для изготовления пофилированного листа. Именно он является ключевым звеном в технологии изготовления профнастила и превращает гладкий металлический лист в гофрированный профиль. Профилирование поверхности осуществляется прокатыванием металла через вальцы специальной формы, выбор которых зависит от требуемой формы гофры профилируемого листа. Формирование гофр профнастила начинается с первой клети, а количество клетей зависит от сложности формы гофры профилированного листа.

По конструкции формовочные машины могут быть пневматическими или гидравлическими. В пневматическом прокатном стане металлический лист с помощью пуансона вдавливается в матрицу под действием сжатого воздуха. Пневматическая формовочная машина может изготавливать профилированный лист длиной до 2,5 м, с углом гиба гофры профиля до 90° из металла, толщиной до 1,5 мм.

Принцип действия гидравлической формовочной машины прокатного стана такой же, как и у пневматической. Но прокатные станы с гидравлическим приводом более мощные и могут изготавливать профилированные листы любой длины, которая ограничена только удобством транспортировки готовой продукции потребителю.

Программа, заданная системе управления как пневматических, так и гидравлических прокатных станов, позволяет автоматически менять пуансоны и матрицы, выбирая их конфигурации при просмотре графической модели профилированного листа, а также устанавливать любую рабочую скорость прокатки.

Гидравлические электромеханические гильотинные ножницы

Они служат для обрезки готового профилированного листа согласно размерам, заданным автоматической системе управления. Резка осуществляется ножом, форма лезвия которого точно повторяет форму гофры профилированного листа.

Если обрезать готовый профлист плоскими ножницами, то это будет являться грубым нарушением технологии производства профнастила, поскольку приведет к образованию на краю среза заусенцев и деформаций.

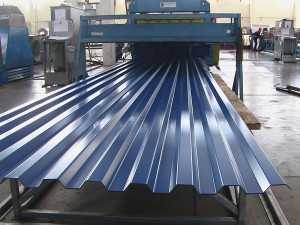

Приемное устройство

В приемное устройство попадает готовый лист профнастила после гидравлических ножниц. Это устройство выполняет роль накопителя продукции для ее последующей упаковки и отправки на склад. Обычно приемное устройство дополнительно оборудуется автоматическим штабелером для выемки профилированного листа и укладки его транспортную тележку или упаковочный стол. Длина приемного устройства может достигать 14м.

Автоматизированная система управления

Как уже говорилась выше, автоматизированная система управляет всеми механизмами, входящими в состав линии по производству профнастила. Это позволяет полностью исключить применение ручного труда. Встроенное программное обеспечение позволяет свести участие человека исключительно к наблюдению за процессом производства.

Оператор управляет прокатным станом только при работе линии в ручном режиме, который используется обычно при наладке оборудования, а также заправке стали в формовочную машину при замене рулона в разматывателе.

Коллектив oprofnastile.ru

Читайте по теме:

oprofnastile.ru

характеристики и особенности ее работы

Профнастил является востребованным строительным материалом. Его используют для изготовления покрытий для кровли, обшивки стен, сооружения ограждений и выполнения других операций. Благодаря широкой сфере применения профнастил пользуется устойчивым спросом, поэтому его производством занимается достаточно большое количество предприятий. Для получения качественного материала используется специализированная линия по производству профнастила. Рассмотрим, как проходит процесс производства.

Профнастилом называют гофрированные листы оцинкованной стали с полимерным покрытием. Форма профиля может быть разной – волнообразной, прямоугольной или трапецевидной. Материал это достаточно экономичный и, при этом, прочный и надежный, поэтому его широко применяют в разных областях строительства.

Для того чтобы материал приобрел необходимые характеристики, используется специальная линия производства профнастила. Рассмотрим, как работает это оборудование.

Особенности производства

Качество материала определяется не только качеством используемого сырья, но и видом применяемого в процессе производства оборудования. Применение устаревших станков приведет к тому, что листы не будут соответствовать требованиям ГОСТа. Производство профнастила включает в себя две основные операции:

• Прокатка листов по вальцам для придания им определенного профиля;
• Нарезка готовой продукции по заданным размерам.

При производстве профнастила применяется метод холодной прокатки, эта технология более простая и безопасная. Форма профиля листов зависит от формы вальцов. При использовании современных линий, как правило, имеется возможность настройки форм вальцов, что позволяет производить материал с разной формой профиля.

Основные требования к производственным цехам

К цехам, в которых будет установлена линия для производства профнастила, предъявляются определенные требования. Необходимыми условиями являются:

• Наличие грузоподъемного устройства, например, козлового крана.
• Наличие просторных помещений для складирования сырья (рулонов стали) и готовой продукции.
• Температура в производственных помещениях должна быть всегда положительной и выше +4 градусов.

Оборудование для производства профнастила

В зависимости от доли ручного труда в производстве выделяют следующие разновидности оборудования:

• Ручное производство;
• Передвижное оборудование с частичной автоматизацией;
• Полностью автоматизированные линии.

На ручных станках по производству профнастила возможна обработка только самых тонких листов стали. Качество материала, полученного при помощи ручного производства, не самое высокое, а процесс профилирования листа требует приложения больших физических усилий.

Совет! Профнастил, который выпускается на ручных станках, годится только на создание временных ограждений, навесов или загонов для скота.

Передвижное полуавтоматическое оборудование удобно тем, что можно производить материал в непосредственной близости от стройплощадки. Качество материала, производимого при использовании такого оборудования, намного выше, чем при применении ручного способа производства. Полностью автоматизированные линии – это оборудование, на котором производится профнастил высшего качества.

Совет! В автоматизированные линии по производству профнастила может быть включено оборудование, которое используется для нанесения защитного полимерного покрытия на основу, а также специальное оборудование для погрузки готового материала.

Отчего будет зависеть качество выпускаемого материала?

В процессе выпуска профнастила заготовка пропускается через несколько пар валов. Прокатная пара – это два вала, изготовленных из металла, расположенные друг напротив друга. Расстояние между валами устанавливается так, чтобы оно было равно толщине обрабатываемого листа.

Выполнить качественное профилирование листа путем одноразовой прокатки невозможно. Поэтому заготовка должна последовательно пройти несколько этапов профилирования. Чем больше будет этих этапов, тем качественнее получится материал, так как к листу каждый раз будет прикладываться не слишком значительное деформирующее усилие.

Однако и установка слишком большого количества профилирующих пар не является выгодным, так как это замедляет производственный процесс и способствует износу материала. Таким образом, для получения качественного материала необходимо использовать оптимальное количество профилирующих валов и правильно распределять деформирующие усилия.

Совет! Значительное влияние на качество материала может оказать степень чистоты обработки профилирующих валов. При использовании старого оборудования с изношенными валами получить качественный профнастил невозможно.

Комплектация стандартных линий по производству профнастила

В состав стандартных линий входят следующие узлы:

• Разматыватели. Это устройство, на которое надевается рулон стали. Поскольку стандартный вес рулона составляет 10 тонн, оборудование должно иметь соответствующую грузоподъемность. Кроме того, современные линии комплектуются специальными датчиками, которые контролируют степень провисания стального листа на участке между прокатным станом и разматывателем.
• Стан прокатный – это основное оборудование линии. В прокатном стане находится несколько пар прокатных валов. Проходя через этого оборудование лист стали приобретает заданную форму
• Оборудование для резки. Поскольку сырьем для производства служит рулонная сталь, ее нужно разрезать на листы заданной длины. Как правило, для этой цели используются гильотинные ножницы с режущей поверхностью, повторяющей форму листа. Это позволяет производить резку без сминания профиля.
• Приемник готовой продукции.
• Система автоматизации и управления линией.

Итак, для получения качественного профнастила необходимо использовать современное автоматизированное оборудование.

okrovlenadom.ru
