Линия продольной резки металла | ЛЗПО.РФ

Для производства многих видов стальных гнутых профилей требуется металл в рулонах различной ширины (штрипс). Штрипс можно заказать на металлургических комбинатах или в организациях, имеющих оборудование для продольной резки рулонного металла. Но при больших объемах производства у предприятия возникает экономически оправданная потребность в приобретении собственного станка для продольного роспуска рулонов.

НАЗНАЧЕНИЕ ЛИНИИ

Линия автоматической продольной резки предназначена для резки рулонного металлопроката по ГОСТ 19904-80 с максимальной разрывной прочностью до 450 Мпа и толщиной от 0,4 до 2,0мм на ленты заданной ширины с намоткой в рулоны.

ЛИНИЯ ПРОДОЛЬНОЙ РЕЗКИ РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ:

Рулон металла загружается на размотчик. Через правильно-подающий стан лента подается в станок для резки металла (дисковые ножницы). Порезанный на полосы металл через натяжное устройство равномерно наматывается на наматывателе узких рулонов. Обрезанные кромки с двух сторон широкого листа наматываются на кромконаматыватель. Яма глубиной не менее 4000мм между дисковыми ножницами и натяжным устройством, необходима для компенсации провиса полос металла, возникающего в результате неравномерной намотки металлопроката.

Исходный материал	Сталь х/к оцинкованная по ГОСТ 14918 с требованием к сортаменту по ГОСТ19904
Временное сопротивление разрыву, МПа	до 450
Толщина, мм	0,4..2,0
Ширина исходного рулона, мм	1250
Толщина, мм	0,4..2,0
Наружный диаметр исходного рулона, мм	до 1400
Внутренний диаметр рулона, мм	500..600
Масса исходного рулона, кг	до 10 000
Минимальная ширина ленты после разрезки, мм	10
Внутренний диаметр рулона после разрезки, мм	600
Минимальная ширина ленты после разрезки, мм	+/-0,20

Технические характеристики линии
Режим набора ножей и разделителей лент	Ручной
Скорость резки, м/мин	Переменная, до 50
Количество резов max	12
Габариты линии(LхВхН). ориентировочно, мм	18000x7000x2650
Масса линии, кг	ок. 36 000
Установленная мощность, кВт	ок.70
Напряжение питания, В	380
Обслуживающий персонал, чел	3

СОСТАВ ЛИНИИ:

Разматыватель рулона консольный с передвижной загрузочной тележкой. Тележка оборудована подъёмной платформой с гидравлическим приводом. Барабан разматывателя — 4-х лепестковый, привод разжима — ручной.
Кромкоотгибатель — служит для безопасной заправки начала ленты из рулона в ножницы дисковые.
Ножницы гильотинные поперечной резки с электроприводом.
Кромконаматыватель (2 шт) — предназначен для намотки боковых кромок (отхода).
Дисковые ножницы продольной резки. Ножевые валы изготовлены из стали 40Х или из стали 45 с термической обработкой рабочих поверхностей. Ножи изготавливают из стали 6ХВ2С с термической обработкой. При наборе ножи фиксируют на валу двумя шлицевыми гайками.

Петлеобразователь — предназначен для создания компенсационной петли. Привод подъема и опускания стола — электрический. Контроль петли осуществляется визуально.
Устройство натяжное — обеспечивает натяжение ленты перед намоткой ее на барабан наматывателя. Плита прижимная при помощи гидроцилиндров осуществляет прижим войлока к заготовке.
Наматыватель консольный с разделителем лент и разгрузочной телегой. Барабан наматывателя — 5-ти лепестковый. Привод разжима ручной. В двух сегментах установлены зажимные губки. Разделитель лент служит для ориентирования и разделения порезанных лент. Подъем и опускание разделителя осуществляется с помощью гидроцилиндра. Телега передвижная разгрузочная служит для съема порезанных штрипс с барабана наматывателя.
Привод телеги – гидравлический.
Маслостанция обеспечивает работу гидравлического оборудования линии.
Устройство электрическое — система управления и электрооборудование линии, которые обеспечивают работу в наладочном и автоматическом режимах.

Линия для продольной резки металла

Металлорежущие станки
- Токарные станки
  - Токарныe станки с ЧПУ с наклонной станиной
  - Токарныe станки с ЧПУ с горизонтальной станиной
  - Универсальные токарно-винторезные станки
  - Токарные автоматы продольного точения c ЧПУ
- Фрезерные станки
  - Вертикально-фрезерные станки с ЧПУ
  - 5-ти осевые фрезерные станки с ЧПУ
  - Портальные фрезерные станки с ЧПУ
  - Универсальные фрезерные станки
- Ленточнопильные станки
  - Ручные ленточнопильные станки
  - Полуавтоматические ленточнопильные станки
  - Автоматические ленточнопильные станки
- Сверлильные станки
  - Радиально-сверлильные станки
  - Магнитные сверлильные станки
  - Вертикально-сверлильные станки
Станки для обработки листа
- Гильотины
  - Рычажные ножницы по металлу
  - Сабельные гильотины
  - Ручные гильотины
  - Электромеханические гильотины
  - Гидравлические гильотинные ножницы
- Листогибы
  - Ручные листогибы
  - Сегментные ручные листогибы
  - Электромеханические листогибы
  - Гидравлические листогибы
  - Электромагнитные листогибы
- Листогибочные прессы
  - Гидравлические листогибочные прессы DURMA
  - Гидравлические листогибочные прессы MVD Inan iBend
  - Гидравлические листогибочные прессы Ermaksan
  - Гидравлические листогибочные прессы LZK HPB-K
  - Гидравлические листогибочные прессы ZYMT WC67K
  - Гидравлические листогибочные прессы Yangli
  - Гидравлические листогибочные прессы Yawei
- Вальцы листогибочные
  - 4-х валковые гидравлические вальцы
  - 3-х валковые гидравлические вальцы
  - 3-х валковые электромеханические вальцы
  - 3-х валковые ручные вальцы
- Станки лазерной резки
  - Станки лазерной резки MVD Inan
  - Станки лазерной резки Durma
  - Станки лазерной резки Ermaksan
  - Станки лазерной резки HSG Laser
  - Станки лазерной резки GWEIKE
  - Станки лазерной резки XTLASER
  - Станки лазерной резки Bodor
- Станки плазменной резки
  - Станки плазменной резки Akyapak
  - Станки плазменной резки MVD Inan
  - Станки плазменной резки CyberSTEP
  - Установки плазменной резки Сибирь
  - Источники плазменной резки Hypertherm
- Координатно-пробивные прессы
  - Координатно-пробивные прессы DURMA
  - Координатно-пробивные прессы Ermaksan
  - Координатно-пробивные прессы MVD Inan
- Спирально-навивные станки
  - Спирально-навивные станки Sente Makina
  - Спирально-навивные станки Stalex
  - Спирально-навивные станки Spiro
  - Спирально-навивные станки Ilmaksan
  - Спирально-навивные станки SNAK
  - Спирально-навивные станки Spiral Duct Former
- Зиговочные станки
  - Ручные зиг-машины
  - Электромеханические зиг-машины
  - Промышленные зиг-машины
- Станки для отводов
  - Станки для сборки сегментных отводов
  - Станки для гофроколена
- Станки для ребер жесткости
  - Станки нанесения ребер жесткости Stalex
  - Станки нанесения ребер жесткости ACL
  - Станки нанесения ребер жесткости Ilmaksan
  - Станки нанесения ребер жесткости Sente Makina
  - Станки нанесения ребер жесткости Schechtl
  - Станки нанесения ребер жесткости 3EMAKINA
- Разматыватели металла и подающие устройства
  - Разматыватели и размотчики металла с ручным приводом
  - Разматыватели и размотчики металла с электромеханическим приводом
  - Правильно-подающие устройства
- Станки для фальца
  - Фальцепрокатные станки
  - Фальцеосадочные станки
  - Станки тоннельной сборки
- Продольно-поперечная резка
  - Станки продольно-поперечной резки листовой стали
  - Линии продольно-поперечной резки Mazanek
- Кровельные станки
  - Кровельные фальцепрокатные станки
  - Фальцезакрывающие машинки
  - Фальцеосадочный инструмент Trumpf
  - Фальцезакаточный инструмент WUKO
- Угловысечные станки
  - Ручные угловырубные станки
  - Гидравлические угловысечные прессы
- Электроножницы
  - Шлицевые ножницы Trumpf
  - Листовые ножницы Trumpf
  - Высечные ножницы Trumpf
- Кругорезы
  - Ручные кругорезы
  - Электромеханические кругорезы
- Пуклевочный инструмент
  - Ручной пуклевочный инструмент
  - Электрический пуклевочный инструмент
  - Пневматический пуклевочный инструмент
  - Стационарные пуклевочные станки
Станки для профиля и труб
- Ленточнопильные станки
  - Ручные ленточнопильные станки
  - Полуавтоматические ленточнопильные станки
  - Автоматические ленточнопильные станки
- Маятниковые отрезные пилы
  - Абразивные отрезные станки
  - Дисковые маятниковые пилы
- Пресс-ножницы комбинированные
  - Гидравлические пресс-ножницы
  - Электромеханические пресс-ножницы
  - Ручные пресс-ножницы
- Профилегибочные станки
  - Ручные профилегибы
  - Электромеханические профилегибы
  - Гидравлические профилегибы
- Трубогибочные станки
  - Полуавтоматические трубогибы
  - Ручные дорновые трубогибы
  - Автоматические трубогибы
- Сверление металлоконструкций
Станки для производства РВД
- Прессы для обжима рукавов высокого давления (РВД)
  - Обжимные прессы для РВД Uniflex
  - Обжимные прессы для РВД D-Hydro
  - Обжимные прессы для РВД Yeong Long
- Отрезные станки для РВД
- Окорочные станки для РВД
- Прессы для обжима гаек РВД
Инструмент и расходники
- Промышленные ножи
  - Ножи для гильотин
  - Ножи для пресс-ножниц
  - Дисковые ножи
  - Ножи для бумаги
  - Ножи по дереву
  - Ножи для прочих материалов
- Инструмент для прессов
  - Матрицы
  - Пуансоны
- Ленточные полотна
- Расходники для плазменной резки
  - Расходные детали Powermax30 AIR
  - Расходные детали Powermax30 XP
  - Расходные детали Powermax45 XP
  - Расходные детали Powermax65
  - Расходные детали Powermax85
  - Расходные детали Powermax105
  - Расходные детали Powermax125
  - Расходные детали MAXPRO200
  - Расходные детали HPR130XD
  - Расходные детали HPR260XD
  - Расходные детали HPR400XD
  - Расходные детали HPR800XD
- Масла, смазки, сож

Описание

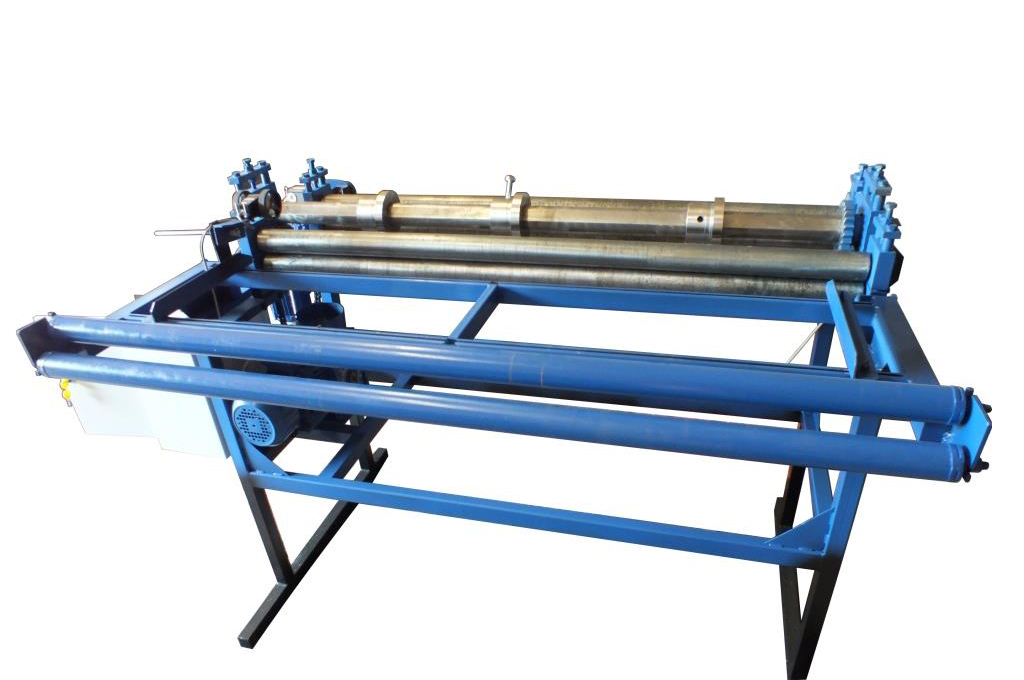

Линия для продольной резки металла – станок производства компании Профиль-Пром, предназначенный для выполнения резки рулонного и листового металла на полосы нужной длины и ширины. В таких станках валы с дисковыми ножами работают от электродвигателя с цепной передачей. Станки для продольной резки металла применяются на крупных многопрофильных производствах, которые занимаются обработкой металла.

Особенности линии для продольной резки металла:

высокая точность раскраиваемого металлического изделия;
ровная кромка листа металла, исключающая заусенцы;
возможность роспуска металла в рулонах большой массы;
станок снабжен разматывателями, работающими по принципу простого протягивания полосы за счет ее натяжения наматывателем;
получение узких полос (при толщине листа от 0,35 до 2,0 мм – до 20 штук).
