Лист просечно-вытяжной (ПВЛ)
Просечно-вытяжной лист (ПВЛ), это цельнометаллическое изделие, которое изготавливается из стального листа на прессовом оборудовании методом одновременной просечки и вытяжки, а также последующего прессования для обеспечения большей плоскости материала и устойчивости к деформации. В зависимости от толщины и заданной геометрии производства, лист ПВЛ эффективно и широко применяется в различных отраслях промышленности. Это обусловлено его ячеистой структурой, за счет которой металлоконструкции с применением ПВЛ сохраняют прочность, существенно облегчая при этом общую нагрузку конструкции.
К другим достоинствам просечно-вытяжного листа можно отнести:
- снижение скользкости;
- обеспечение свето- и воздухопроницаемости;
- большая площадь покрытия объекта;
- безотходность производства.
Характеристики просечно-вытяжного листа
Характеристиками просечно-вытяжных стальных листов являются:

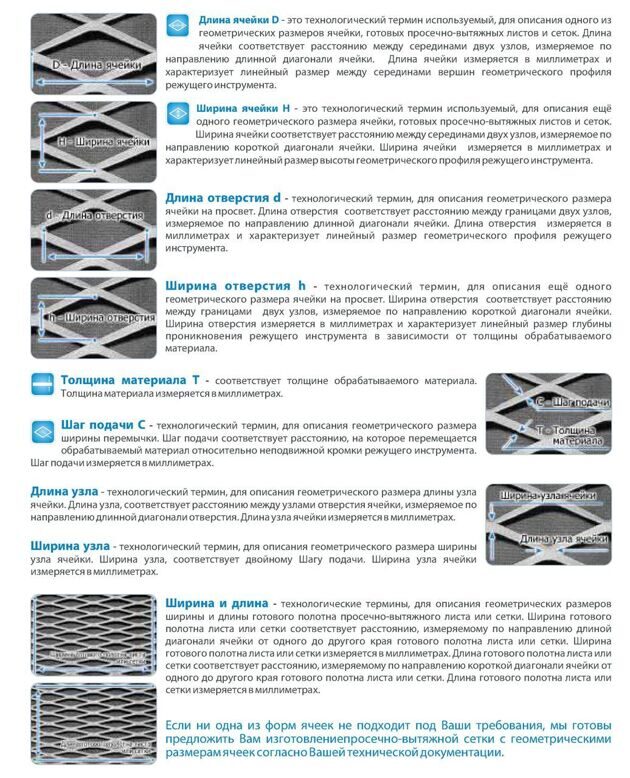

А – вытяжка, Б – подача, В – шаг
Допускается отклонение от размеров:
А – ±4,5 мм, Б – ±15%, В – ±2%
Марка листа Н, мм |
Толщина заготовки |
Подача Б, мм |
Шаг ячейки, В, мм |
Вытяжка, А, мм |
Лист ПВЛ 306 |
3 |
6 |
125 |
25 |
Лист ПВЛ 308 |
3 |
8 |
125 |
25 |
Лист ПВЛ 310 |
3 |
10 |
125 |
25 |
Лист ПВЛ 406 |
4 |
6 |
125 |
25 |
Лист ПВЛ 408 |
4 |
8 |
125 |
25 |
Лист ПВЛ 410 |
4 |
10 |
|
25 |
Лист ПВЛ 506 |
5 |
6 |
125 |
25 |
Лист ПВЛ 508 |
5 |
8 |
125 |
25 |
Лист ПВЛ 510 |
5 |
10 |
125 |
25 |
Лист ПВЛ 606 |
6 |
6 |
125 |
25 |
Лист ПВЛ 608 |
6 |
8 |
125 |
25 |
Лист ПВЛ 610 |
6 |
10Лист ПВЛ – просечно-вытяжной лист
|
125 |
25 |
Просечно-вытяжной лист производится следующих марок: лист ПВЛ 306, 308, 406, 408, 410, 506, 508, 510, 606, 608, 610 и других.
ПВЛ может иметь следующие габариты:
- ширина — 500; 600; 700; 800; 900; 1000; 1250 мм;
- длина —1,37-3,5м.
Уточнить любую информацию по таким вопросам как Цена ПВЛ, наличие ПВЛ на складе в СПб, получить Прайс на Лист ПВЛ а также заказать доставку и Купить ПВЛ, можно по телефонам компании «МеталлКомплект»: 953-36-09 ; 915-24-61, либо заполнив обратную форму для связи по электронной почте.
Сортамент просечно-вытяжного листа
Размер |
Сталь |
Лист ПВЛ-306х1250х2000 (2500) |
Ст3 |
Лист ПВЛ-308х1250х1800 (2000) |
Ст3 |
Лист ПВЛ-406х1000х1370 (2500) |
Ст3 |
Лист ПВЛ-408х1000х2250 (2500) |
Ст3 |

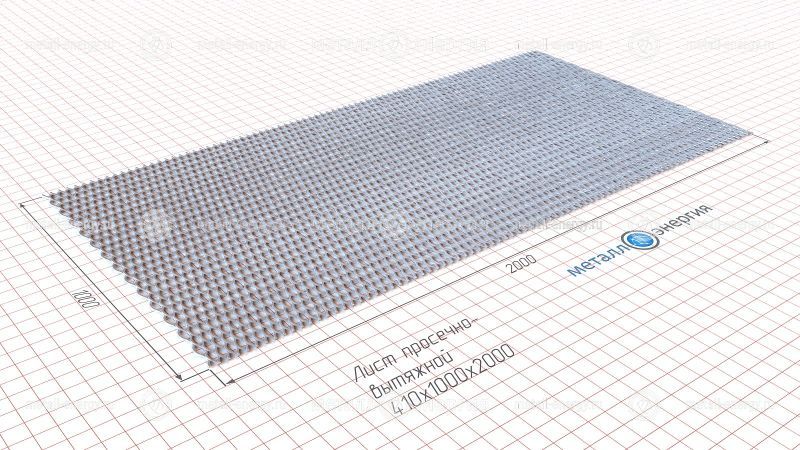

Лист ПВЛ-410х1000х2400 |
Ст3 |
Лист ПВЛ-506х1000х2000-3300 |
Ст3 |
Лист ПВЛ-508х1000х1500-2800 |
Ст3 |
Лист ПВЛ-510х1000х2000-3500 |
Ст3 |
Лист ПВЛ-608х1000х2000 (3400) |
Ст3 |
Лист ПВЛ-610х1000х2200 |
Ст3 |
- Назад
- Вперёд
Характеристики и применение просечно-вытяжного листа
Содержание
- 1 Общие сведения
- 2 Производство
- 3 Основные характеристики
- 4 Применение листа ПВЛ
Ассортимент производимых металлоизделий, даже без учета типоразмеров одного вида, крайне широк. Однако далеко не все пользуются одинаково высоким спросом. К их числу, например, можно отнести и просечно-вытяжной лист.
Общие сведения
Просечно-вытяжной лист (он же ПВЛ) – разновидность листового проката, отличающаяся методом производства и специфичной формой поверхности со сквозными отверстиями, имеющими форму ромба или «чешуи».
Производство
Изначально производство листа ПВЛ регламентировалось ГОСТ 87-06-78. В настоящий момент он выведен из эксплуатации и заменен ТУ 36.26.11-5-89.
Сырьем для производства служит обычный толстолистовой прокат (по ГОСТ 14637-89) из углеродистых сталей следующих марок: Ст3кп, Ст3сп и Ст3пс. Использование других сталей допускается по предварительному согласованию с потребителем, но в обоих случаях их состав и качество должны соответствовать ГОСТ 380-94.
Процесс производства состоит из серии стандартных этапов:
- Раскройки заготовки на куски, ширина которых равна необходимой ширине ПВЛ.
- Просечки отверстий в заготовке в шахматном порядке. Просечка осуществляется вдоль волокон прокатки на специальном стане.
- Вытяжки листа на необходимую длину. Средний коэффициент удлинения составляет 1,7.
Дополнительного нагрева и обработки поверхности не требуется, поэтому цена готовых изделий в сравнение с обычным листовым прокатом возрастает незначительно.
Основные характеристики
Согласно вышеуказанным ТУ, геометрические характеристики просечно-вытяжного листа следующие:
- Ширина: от 500 до 1400 мм.
- Длина: немерная от 2 до 3,5 м. Также возможен выпуск изделий мерной длины в пределах немерной.
- Толщина ввиду сложной формы поверхности не регламентируется.
Среди физических характеристик наиболее важными являются:
- небольшой собственный вес,
- нескользящая поверхность,
- способность пропускать воду и не удерживать большую часть загрязнений,
- простота монтажа сваркой.
- прочность,
- гибкость.
Применение листа ПВЛ
Основное применение просечно-вытяжной лист находит в строительстве и при производстве металлоконструкций различного назначения.
- Производство уличных лестниц (ступеней и пролетов), так как на них не скапливается снег, грязь и вода, а поверхность не скользит даже после дождя.
- Изготовлении различных настилов, переходов и организация системы отвода воды.
- Армирование бетонных деталей.
- Покрытие поверхности стен перед оштукатуриванием.
- Строительство площадок для обслуживания агрегатов на высоте.
- Использование в качестве покрытия для заборов и оград. Благодаря перфорации они хорошо пропускают воздух и не боятся даже сильного ветра, а также не мешают естественному ощущения двора.
- Установка защитных экранов на станках и сельхозмашинах.
- Установка защитных решеток и вентиляционных окон.
- Просеивание различных сыпучих материалов.
- Изготовления вольеров и клетей.
- Обустройство беседок и мест отдыха.
- Монтаж ограждений на балконах.
- Производство ограждений для автомобильных трасс.
Таким образом, применение листа ПВЛ можно считать достаточно узким, особенно в сравнении с некоторыми другими стальными изделиями, но в отдельных ситуациях его выбор оказывается оптимальным и наиболее безопасным для последующей эксплуатации.
уплощенный просечно-вытяжной лист, холоднокатаный просечно-вытяжной лист
Уплощенный просечно-вытяжной лист формируется путем пропускания обычного или поднятого просечно-вытяжного листа через редукционный стан для холодной прокатки. При этом общая толщина уменьшается. Затем лист пропускается через выравниватель для поддержания его плоскостности. Создается гладкий, ровный сплющенный лист расширенного металла. Металлы, обычно расширяемые, включают, но не ограничиваются…
Металлы, обычно расширяемые, включают, но не ограничиваются…
- Сталь холоднокатаная (CRS)
- Горячекатаный (HRS)
- Электрогальванизированная сталь
- Нержавеющая сталь
- Алюминий
- Титан
- Латунь
- Медь
- Продукты
- Чертежи
- Таблицы
- Узоры
- Условие Край
- Ориентация
Продукты
DRAVENTINGS
Пл. Платко. Тип и класс необходимы при указании и заказе.
Тип I — расширенный
Тип II — расширенный и сплющенный
Класс 1 — без покрытия.
Класс 2 — Горячее цинкование (гальванизация).
Класс 3 — коррозионностойкая сталь.
Марка A — минимальная толщина покрытия 0,0025 дюйма (0,06 мм).
Марка B — минимальная толщина покрытия 0,0012 дюйма (0,03 мм).
На рисунке справа показано, что пряди и связи образуют острый угол с исходной плоскостью твердого листа.
Листы развальцовываются в обычной форме и затем проходят через редукционный стан холодной прокатки. Этот процесс удлиняет лист примерно на 5%. Ширина листа остается прежней. Затем лист пропускается через выравниватель для поддержания его плоскостности.
Таблицы
Стиль и перечень | Мин. Толщина в дюймах (A) | Номинальный вес в фунтах. На 100 кв. футов (B) | Расчетный размер — дюймы (C) SWD | Расчетный размер — дюймы (C) LWD | Расчетный размер — дюймы (C) SWO | Расчетный размер — дюймы (C) LWO | Размер нити — дюймы (C) Ширина | Размер нити — дюймы (C) Толщина | Общая толщина (дюймы) | Количество алмазов на фут SWD | Количество алмазов на фут LWD | % Открытая площадь |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ПЛОСКАЯ УГЛЕРОДИСТАЯ СТАЛЬ – ASTM A1011 | ||||||||||||
1/4″ – #20 | . 026 | 74 | .250 | 1.05 | .092 | .715 | .079 | .029 | .029 | 48 | 11.4 | 37 |
1/4″ – #18 | .034 | 100 | .250 | 1.05 | .090 | .715 | .080 | .038 | .038 | 48 | 11.4 | 36 |
1/2″ – #20 | .026 | 37 | .500 | 1.26 | .342 | 1.000 | .079 | .029 | .029 | 24 | 9.5 | 68 |
1/2″ – #18 | .034 | 61 | .500 | 1.26 | .306 | 1.000 | .097 | .038 | .038 | 24 | 9.6 | 61 |
1/2″ – #16 | .043 | 77 | .500 | 1.26 | . 304 | 1.000 | .098 | .048 | .048 | 24 | 9.5 | 61 |
1/2″ – #13 | .066 | 126 | .500 | 1.26 | .286 | 1.000 | .107 | .072 | .072 | 24 | 9.5 | 57 |
3/4″ – #16 | .043 | 47 | .923 | 2.10 | .701 | 1.750 | .111 | .048 | .048 | 13 | 5.7 | 76 |
3/4″ – #14 | .054 | 56 | .923 | 2.10 | .713 | 1.760 | .105 | .060 | .060 | 13 | 5.7 | 77 |
3/4″ – #13 | .066 | 67 | .923 | 2.10 | .711 | 1.781 | .106 | .072 | . 072 | 13 | 5.7 | 77 |
3/4″ – #10 | .066 | 102 | .923 | 2.10 | .603 | 1.755 | .160 | .072 | .072 | 13 | 5.7 | 65 |
3/4″ – # 9 | .101 | 157 | .923 | 2.10 | .593 | 1.688 | .165 | .108 | .108 | 13 | 5.7 | 64 |
1″ – #16 | .043 | 38 | 1.00 | 2.52 | .804 | 2.250 | .098 | .048 | .048 | 12 | 4.8 | 80 |
1-1/2″ – #16 | .043 | 35 | 1.33 | 3.15 | 1.092 | 2.750 | .119 | .048 | .048 | 9 | 3.8 | 82 |
1-1/2″ – #14 | . 054 | 43 | 1.33 | 3.15 | 1.098 | 2.750 | .116 | .060 | .060 | 9 | 3.8 | 83 |
1-1/2″ – #13 | .066 | 51 | 1.33 | 3.15 | 1.098 | 2.750 | .116 | .072 | .072 | 9 | 3.8 | 83 |
1-1/2″ – # 9 | .101 | 105 | 1.33 | 3.15 | 1.014 | 2.563 | .158 | .108 | .108 | 9 | 3.8 | 76 |

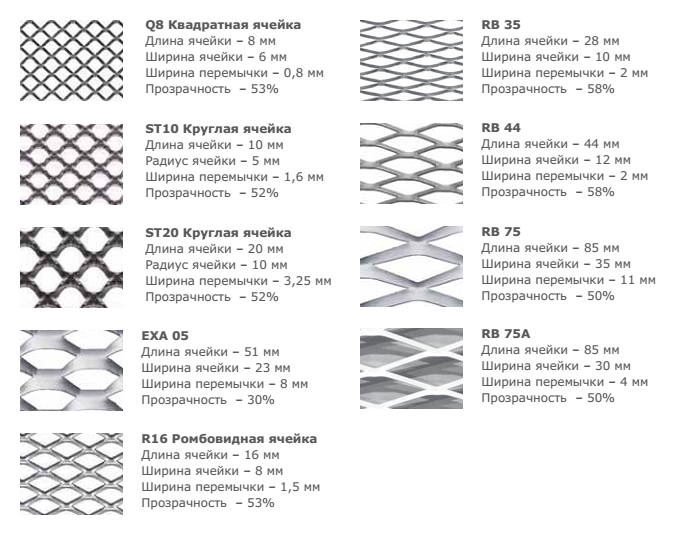

Patterns
1/4″ 20R
3/4″ 9R
1/2″ 13R
1-1/2″ 9R
Edge Состояние
Сомкнутые ромбы со всех четырех сторон. Нет открытых алмазов.
Случайный сдвиг с 1 стороны и 1 конца, вызывающий открытые ромбы на 1 стороне и 1 конце.
Произвольный сдвиг с 2-х сторон, вызывающий открытые алмазы на обеих LWD
Случайный сдвиг с 2-х сторон LWD, вызывающий открытые алмазы на LWD.
Случайный сдвиг 4 кромки, образующий открытые ромбы со всех 4 сторон.
Ориентация
При описании или заказе просечно-вытяжного листа SWD (короткий путь алмаза) упоминается первым, а LWD (длинный путь алмаза) указывается вторым. На рисунке слева показана стандартная ориентация с SWD, идущим по короткой длине панели.
На рисунке справа показан перевернутый ромб с SWD, проходящим по большой длине панели.
Расширенный металлический лист – Рельефные металлические пластины | Accurate Alloys, Inc.
Главная » Расширенный металл
Компания Accurate Alloys, Inc. запасы качественных просечно-вытяжных листов в плоском, рельефном (стандартном) исполнении и готовых решетках для немедленной отправки. Расширенные металлические листы и пластины доступны из стали, нержавеющей стали (тип 304 и 316), алюминия и горячеоцинкованной стали с отверстиями от 3/32” до 1-1/2”. толще Материал и большие отверстия также снабжены расширенными решетками. Расширенные металлы Accurate Alloys, Inc. используются в различных приложениях от корпусов фильтров до мебели для патио.
Расширенная решетка Инвентарь
Мы предлагаем широкий ассортимент расширенных решеток для различных применений.
Подробнее Расширенная решетка »
Уплощенный расширенный металлический инвентарь
Для более тонких применений мы предлагаем уплощенный расширенный металл.
Больше плоского металла »
Приподнятый расширенный металлический инвентарь
Нажмите, чтобы узнать больше о нашем приподнятом расширенном металлическом инвентаре.
Больше Рельефный металл »
U-образная кромка
Мы можем добавить U-образную кромку к вашим изделиям из просечно-вытяжного листа для обеспечения безопасности.
Подробнее U-образная кромка »
Заказ просечно-вытяжного листа
Мы покажем, как рассчитать ваш заказ просечно-вытяжного листа.
Как заказать »
Если вы покупаете плоский или приподнятый расширенный есть преимущества для нашего расширенного американского производства металла и решеток по сравнению с импортом низкого качества. Проще говоря, наши просечно-вытяжные листы ложатся ровно (по уровню), в результате чего с меньшими затратами, потому что:
- С материалом легче работать (меньше зажим)
- Меньше времени наладки
- Легче сваривать и резать
- Проще установить в рамы
- Менее трудоемкое производство (меньше работников для обработки материала)
Кроме того, есть отсутствие углеродистых остатков от низкокачественных сплавов, поэтому требуется меньше очистки и беспорядка для покраска или порошковая покраска.
Специальная металлическая сетка могут быть изготовлены из нержавеющей стали типа 316, латуни, алюминиевых сплавов, титана и другие сплавы. Расширенные металлы делают ваш продукт легким и прочным. Разговаривать к знающим продавцам за помощь в выборе правильного расширенного металл для вашего приложения. Хочешь делать лучшие детали и экраны, начинай с лучшими просечно-вытяжными листами от Accurate Alloys!
Плоский расширенный металл
Стиль # | Вес на кв. футов | Дизайн Размер SWD | (Мост к мосту) LWD | Размер SWO | Открытие LWO | Толщина нити | Ширина пряди | Стандартная ширина листа SWD | Размер Длина LWD | Датчик | % Открытая площадь |
---|---|---|---|---|---|---|---|---|---|---|---|
Сталь | |||||||||||
3/16″ x #24 | 0,38 | 0,145 | 0,250 | 0,088 | 0,175 | 0,024 | 0,033 | 3 | 7 | 24 | 55 |
1/4″ x #20 | 0,84 | 0,258 | 1. 050 | 3/32 | 25/32 | .030 | .086 | 4 | 8 | 20 | 35 |
1/4″ x #18 | 1,12 | 0,258 | 1.050 | 3/32 | 25/32 | .040 | .085 | 4 | 8 | 20 | 35 |
1/2″ x #20 | .40 | .5 | 1.250 | 3/8 | 1 | .030 | .074 | 4 | 8 и 10 | 20 | 65 |
1/2″ x #18 | .66 | .5 | 1.250 | 32 сентября | 1 | .040 | .095 | 4 | 8 и 10 | 18 | 60 |
1/2″ x #16 | .80 | .5 | 1.250 | 1/4 | 1 | .050 | . 100 | 3-4 | 8 и 10 | 16 | 60 |
1/2″ x #13 | 1,38 | .5 | 1.250 | 1/4 | 1 | .070 | .120 | 3-4 | 8 и 10 | 13 | 57 |
3/4″ x #22 | .23 | .960 | 2.050 | 3/4 | 1-3/4 | .027 | .080 | 4 | 8 | 22 | 77 |
3/4″ x #16 | .50 | .925 | .2100 | 3/4 | 1-3/4 | .048 | .112 | 4 | 8 и 10 | 16 | 76 |
3/4″ x #13 | .75 | .925 | .2100 | 16.11 | 1-25/32 | .070 | .120 | 3-4 | 8 и 10 | 13 | 69 |
3/4″ x #10 | 1,14 | . 925 | .2100 | 5/8 | 1-3/4 | .070 | .160 | 3-4 | 8 и 10 | 13 | 68 |
3/4″ x #9 | 1,70 | .925 | .2100 | 5/8 | 1-11/16 | .115 | .160 | 3-4 | 8, 10 и 12 | 10 | 65 |
1″ x #16 | .42 | 1.080 | 2,560 | 7/8 | 2-1/4 | .048 | .115 | 4 | 8 и 10 | 16 | 78 |
1″ x #9 | 1,37 | 1.010 | 2,560 | 7/8 | 2-1/4 | .120 | .156 | 4 | 8 и 10 | 10 | 61 |
1-1/2″ x # 16 | .37 | 1. 330 | 3.200 | 1-1/16 | 2-3/4 | .050 | .120 | 4 | 8 и 10 | 16 | 82 |
1-1/2″ x # 13 | .56 | 1.330 | 3.200 | 1-1/16 | 2-3/4 | .070 | .130 | 4 | 8 и 10 | 13 | 80 |
1-1/2″ x #9 | 1,12 | 1.330 | 3,2 | 1 | 2-5/8 | .110 | .165 | 4 | 8 и 10 | 10 | 75 |
2″ x #9 | .80 | 1,820 | 4.350 | 1.450 | 3.700 | .110 | .165 | 4 | 8 | 10 | 83 |
Оцинкованный | |||||||||||
Вес после горячего цинкования погружением | (Размеры после оцинковки) | ||||||||||
1/2″ x #16 | 1,00 | . 5 | 1.250 | 1/4 | 1 | .050 | .100 | 4 | 8 | 16 | 60 |
1/2″ x #13 | 1,68 | .5 | 1.250 | 1/4 | 1 | .070 | .120 | 4 | 8 | 13 | 57 |
3/4″ x #9 | 1,85 | .925 | .2100 | 5/8 | 1-11/16 | .115 | .160 | 4 | 8 | 10 | 65 |
Нержавеющая сталь 304 | |||||||||||
1/4″ x # 18 | 1,43 | .25 | 1.000 | 3/32 | 21/32 | .047 | .090 | 4 | 8 | 18 | 28 |
1/2″ x #18 | . 70 | .500 | 1,275 | 5/16 | 1 | .040 | .099 | 4 | 8 и 10 | 18 | 58 |
1/2″ x #16 | .88 | .500 | 1,275 | 5/16 | 1 | .050 | .099 | 3 и 4 | 8 и 10 | 16 | 54 |
1/2″ x #13 | 1,78 | .500 | 1,275 | 1/4 | 1 | .080 | .099 | 4 | 8 | 13 | 54 |
3/4″ x #16 | .59 | .925 | 2.1 | 3/4 | 1-13/16 | .050 | .126 | 4 | 8 | 16 | 85 |
3/4″ x #13 | .88 | .925 | 2.1 | 5/8 | 1-3/4 | . 080 | .120 | 4 | 8 | 13 | 72 |
3/4″ x #9 | 1,97 | .925 | 2.1 | 5/8 | 1-5/8 | .130 | .170 | 4 | 8 и 10 | 9 | 65 |
1-12″ x #16 | .43 | 1,335 | 3.150 | 1-1/16 | 2-3/4 | .050 | .125 | 4 | 8 | 16 | 92 |
1-1/2″ x #13 | .68 | 1,335 | 3.150 | 1 | 2-5/8 | .080 | .126 | 4 | 8 | 31 | 80 |
1-1/2″ x #9 | 1,35 | 1,335 | 3.150 | 1 | 2-1/2 | .130 | .170 | 4 | 8 | 10 | 82 |
Нержавеющая сталь 316 | |||||||||||
1/2″ x #18 | . 70 | .500 | 1,275 | 5/16 | 1 | .040 | .099 | 4 | 8 | 18 | 58 |
1/2″ x #16 | .88 | .500 | 1,275 | 5/16 | 1 | .050 | .099 | 3 и 4 | 8 и 10 | 16 | 54 |
1/2″ x #13 | 1,78 | .500 | 1,275 | 1/4 | 1 | .080 | .099 | 4 | 8 | 13 | 54 |
3/4″ x #9 | 1,97 | .925 | 2.100 | 5/8 | 1-5/8 | .130 | .170 | 4 | 8 | 10 | 65 |
Алюминий | |||||||||||
1/2″ x 0,050″ | .26 | .500 | 1. 200 | 3/8 | 15/16 | .050 | .092 | 4 | 8 | 16B&S | 65 |
1/2″ x 0,080″ | .43 | .500 | 1.200 | 3/8 | 15/16 | .080 | .094 | 4 | 8 | 12B&S | 65 |
3/4″ x 0,050″ | .16 | .920 | 2.000 | 13/16 | 1-3/4 | .050 | .109 | 4 | 8 | 16B&S | 78 |
3/4″ x 0,080″ литр | .32 | .920 | 2.000 | 3/4 | 1-11/16 | .080 | .126 | 4 | 8 | 12B&S | 78 |
3/4″ x 0,080″ Высота. – широкий | .41 | .920 | 2.000 | 3/4 | 1-11/16 | . 080 | .164 | 4 | 8 | 12B&S | 68 |
3/4″ x 0,125″ | .65 | .920 | 2.000 | 16.11 | 1-11/16 | .125 | .170 | 4 | 8 | 8B&S | 68 |
1-1/2″ x 0,080″ | .20 | 1.330 | 3,135 | 1-1/16 | 2-3/4 | .058 | .168 | 4 | 8 | 12B&S | 77 |
1-1/2″ x 0,125″ | .40 | 1.330 | 3,135 | 1 | 2-3/4 .080 | .218 | 4 | 8 | 8 | 8B&S | 70 |
Щелкните здесь, чтобы отправить Запрос на расчет стоимости .
Или позвоните нам сегодня по бесплатному номеру 1-626-338-4012.
