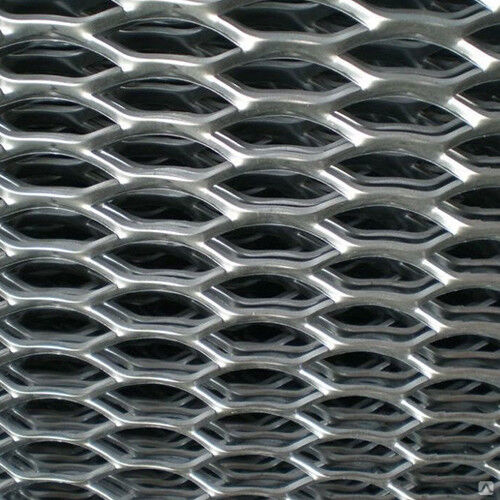

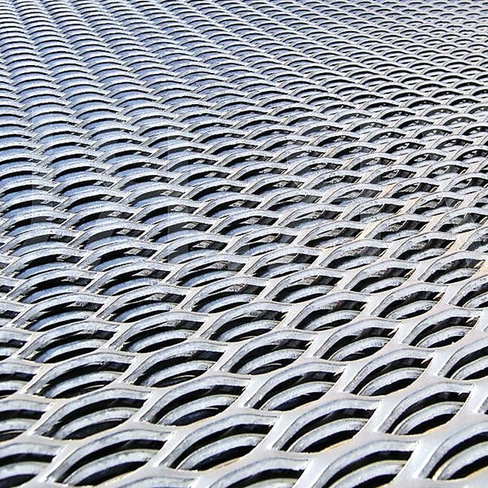

Лист просечно-вытяжной

Просечно-вытяжной лист (просечка) изготавливается согласно ТУ 36.26.11-5-8. 1. для изготовления настилов и ступеней маршевых лестниц. Решетчатые настилы используются для площадок техобслуживания и проходных мостиков в нефтяной, газовой, нефтехимической промышленности, на электростанциях, а также для стальных конструкций всех назначений.

Марки листов просечно-вытяжных: лист ПВЛ 406, 408, 410, 506, 508, 510, 606, 608, 610 и др.

Габариты листовой просечно вытяжной стали:

ширина — 500; 600; 700; 800; 900; 1000; 1250мм;
толщина — 0,7; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0; 6,0мм;
длина — немерной длины в пределах 2-3,5м, мерной длины в пределах немерной.

В среднем лист просечно-вытяжной на 70-80% легче цельного листа металла аналогичных размеров. Правильная технология изготовления просечно вытяжной стали позволяет сохранять значительные показатели жесткости.

Чаще всего сталь просечно вытяжная в листах используется для изготовления настилов и ступеней маршевых лестниц.

Также листы просечно-вытяжные используются для заделки смотровых и вентиляционных окон в станках, приборах, сельхозмашинах; в качестве арматуры для нанесения штукатурки; для просеивания измельченной породы; для изготовления крепи при проходческих работах в шахтах, для создания разнообразных ограждений.

ПВЛ просечно вытяжной лист (просечка) изготавливается по ТУ.

ПВЛ просечно вытяжной лист прорезается и вытягивается из г/к стали толщиной 4-6мм, х/к стали – толщиной 1,5-2мм, оцинкованной – толщиной 0,7-0,8мм.

Стандартные размеры просечно вытяжного листа: от 500 до 1250 мм. В ширину – от 500 до 1250 мм и в толщину от 0,7 до 6,0 мм. Длина может варьироваться в пределах 2-3,5 м в зависимости от потребности заказчика.

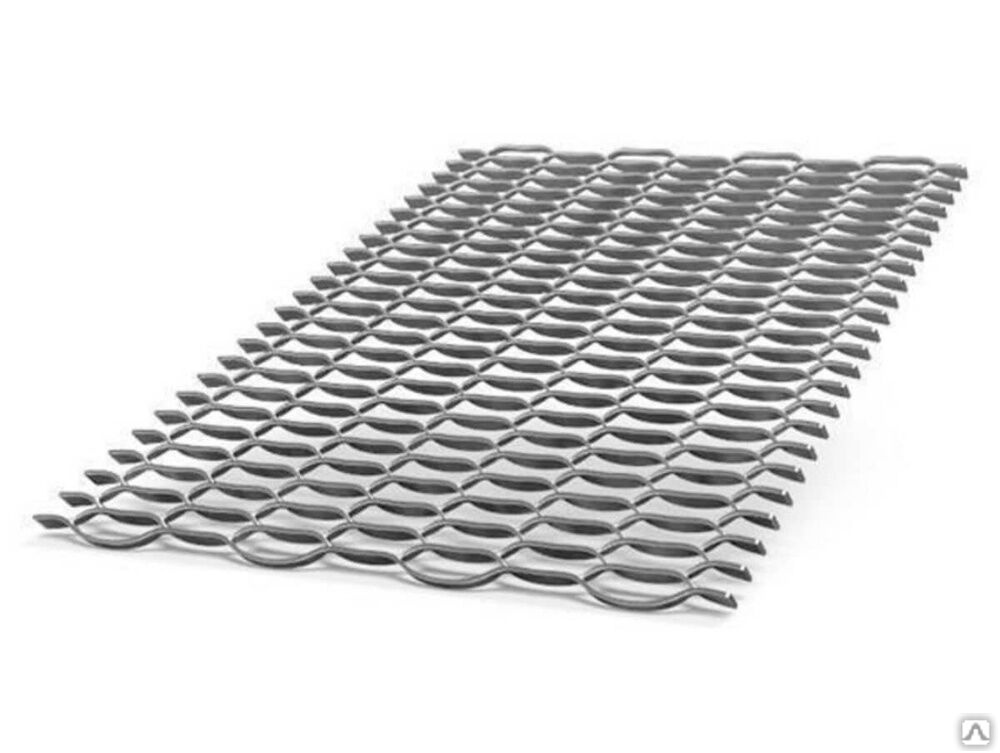

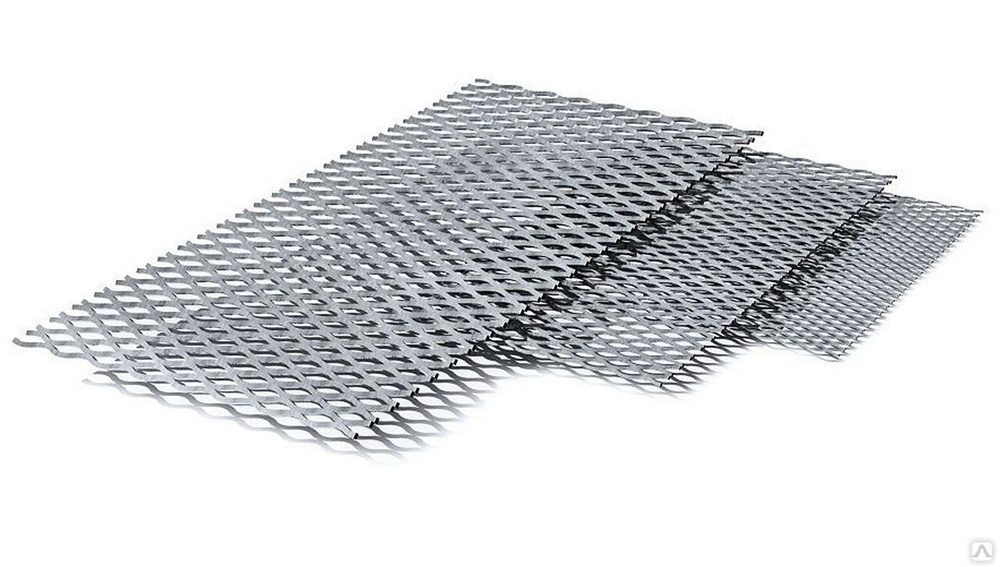

Металлический лист ПВЛ

имеет ряд преимуществ:

облегчает конструкцию;
увеличивает площадь перекрываемых объектов;
обладает антискользящими свойствами;
обладает высокой светопроницаемостью и воздухопропускаемостью;
не задерживает грязь, мусор, снег и прочее.

Лист просечно вытяжной по стоимости вполне экономичен. Исходным материалом для производства являются металлический лист или рулон. Из ПВЛ возможно изготавливать заготовки любого требуемого размера без снижения прочности. Технология изготовления ПВЛ 406 из цельного листа стали подразумевает просечку заготовки с последующей вытяжкой. Для снижения возможных деформаций листа его дополнительно прокатывают через прессующие валки, при этом исчезает фактурность сетки, металл становится более плоским, зато возрастает устойчивость к деформациям.

В соответствии с «просечно вытяжной лист ГОСТ» выпускаемая продукция не должна иметь трещин напряжения, разрывов металла длиной более 2 мм. Допустимые отклонения размеров просечно вытяжного листа не должны составлять более 10 мм по ширине изделия и 25 мм по длине изделия. Срезанный угол не может составлять более 1,5 градусов. Предельные отклонения по вытяжке, подаче, длине ячейки на выпускаемых просечно вытяжных листах ГОСТ не контролируются, эти показатели определяются параметрами режущего инструмента.

Просечно вытяжные листы должны изготовляться:

1. по ширине – 500, 600, 700, 800, 900, 1000, 1250 мм;

2. по длине – немерной длины в пределах от 2 до 3,5 м., мерной длины в пределах немерной.

Ячейки ПВЛ просечно вытяжной лист должны быть расположены вдоль направления волокон прокатки. Требования к геометрической точности при производстве ПВЛ:

предельные отклонения размеров не должны превышать ±10мм по ширине листа, ±25мм по длине листа мерной длины;
предельные отклонения по величине вытяжки, подачи, шага и по длине ячейки (3/4 шага) на готовой продукции не контролируется и должны обеспечиваться размерами режущего инструмента;
срезанный угол не должен превышать 1,5 градуса;
ПВЛ 406 не должны иметь трещин напряжения длиной более 2 мм;
на одном конце листа допускается по согласованию с потребителем непросекаемый участок шириной, оговоренной в заказе.

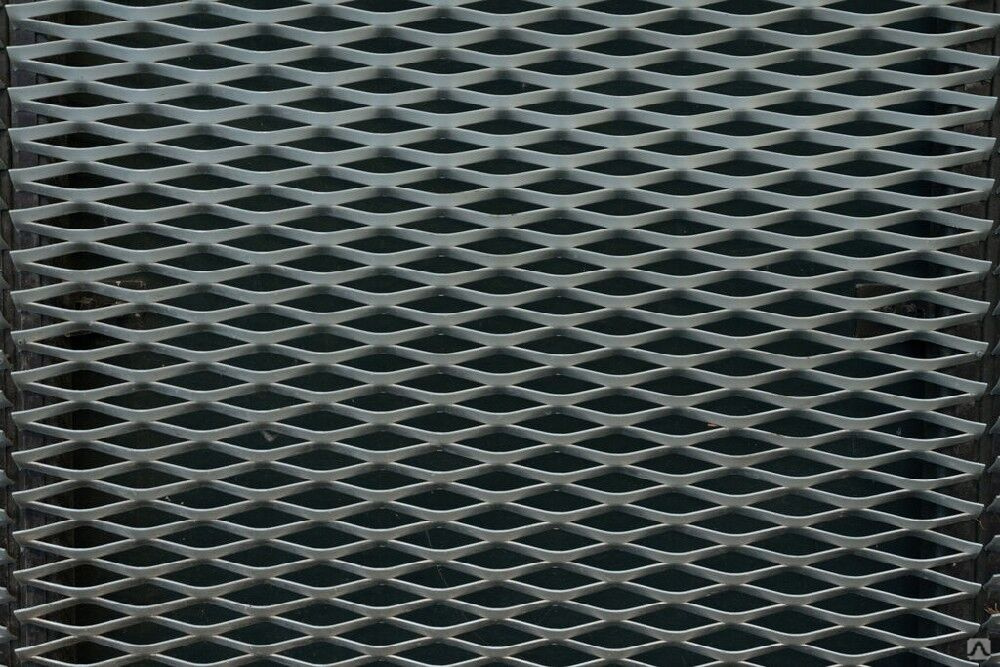

Типы ячеек просечно-вытяжных листов

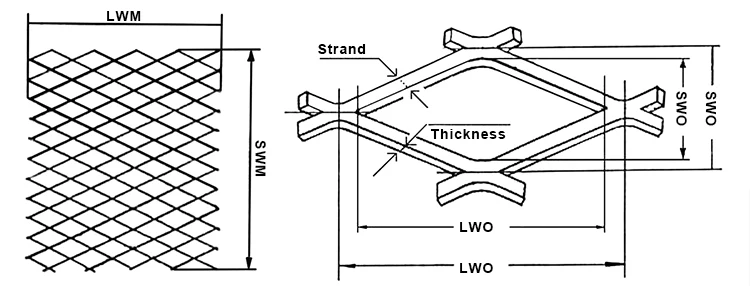

Основным элементом готового полотна просечно-вытяжного листа, является ячейка, полученная при выполнении технологического процесса производства. Размеры ячейки заданы её шириной и длиной.

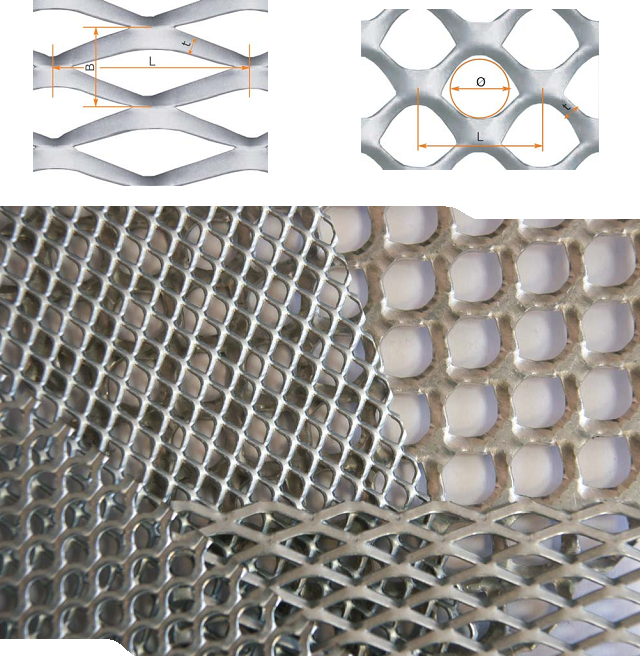

Длина ячейки L – соответствует расстоянию между серединами двух узлов, измеряемому по направлению длинной диагонали ячейки. Ширина отверстия соответствует расстоянию между границами двух узлов, измеряемое по направлению короткой диагонали ячейки.

Толщина материала T – соответствует толщине обрабатываемого материала.

Шаг подачи C – технологический термин, для описания геометрического размера ширины перемычки. Шаг подачи соответствует расстоянию, на которое перемещается обрабатываемый материал относительно неподвижной кромки режущего инструмента

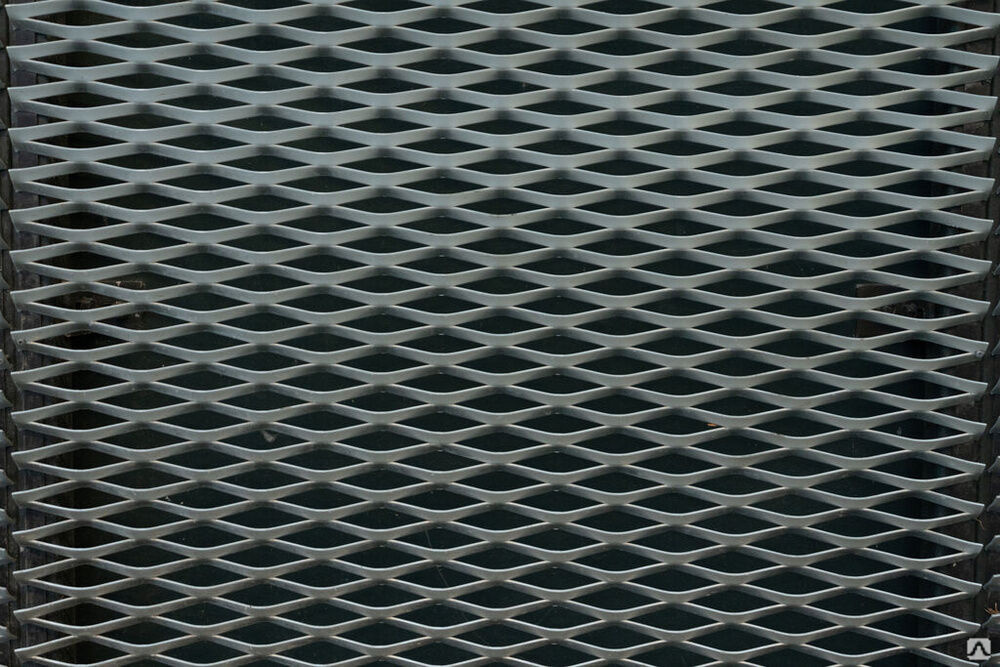

Лист просечно-вытяжной ГОСТ 8706-78

Главная / Лист просечно-вытяжной ГОСТ 8706-78

Характеристики продукции

Серийная толщина листа 4, 5 мм.
Серийная ширина листа 1000 мм.
Возможная ширина листа от 780 до 1250 мм.
По согласованию с заказчиком возможно изготовление листа толщиной 2мм, 3мм и 6мм.
Длина листа рассчитывается исходя из длины заготовки и коэффициента вытяжки.

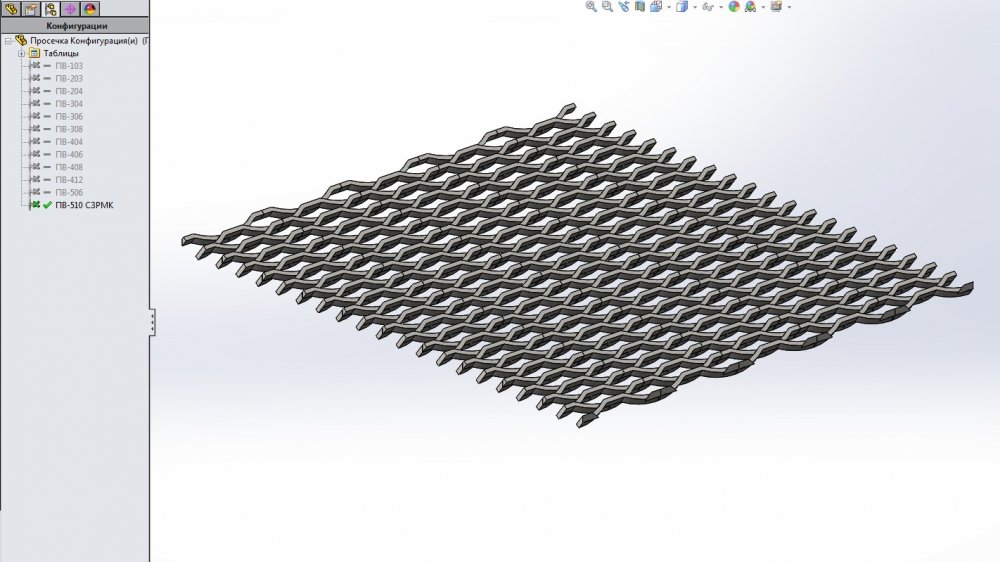

Тип листа ПВ 2 «Чешуя».

Обозначение: ПВ (просечно-вытяжной)
Толщина заготовки, мм (толщина листа, из которого производится лист)
Подача Б, мм
Шаг ячейки В, мм
Толщина листа S, мм
Размер вытяжки за каждый ход штамповки А, мм

Характеристики продукции

Обозначение листа	Толщина заготовки (b), мм	Подача (Б), мм	Шаг ячейка (В), мм	Толщина листа (S), мм	Вытяжка (А), мм	Длина листа, мм	Масса 1 м²,кг (теор.)	Предельная нагрузка (кгс) на 1 м длины , кг при ширине листа
Обозначение листа	Толщина заготовки (b), мм	Подача (Б), мм	Шаг ячейка (В), мм	Толщина листа (S), мм	Вытяжка (А), мм	Длина листа, мм	Масса 1 м²,кг (теор.)	800	900	1000	1100	1250
ПВ2 406	4	6	90	12,7	10	2900	16,24	290	260	230	206	185
ПВ2 408	4	8	90	16,4	10	2500	18,84	465	410	355	314	273
ПВ2 506	5	6	125	13	12,5	3800	15,49	500	440	400	360	320
ПВ2 508	5	8	125	16,8	12,5	3200	18,40	880	760	680	620	550
ПВ2 510	5	10	125	21,9	12,5	2500	23,55	1350	1200	1080	980	870

в качестве решетки на смотровых окнах в станкостроении, приборостроении, машиностроении

для устройства настилов, площадок, ступеней маршевых лестниц буровых установок, телевизионных вышек и других производственных задний и сооружений
для ограждения различных объектов (требования безопасности и эстетики)
для изготовления крепи при проходческих работах в шахтах
для просеивания измельченной породы
для изготовления различной тары, вольеров, ограждений земельных участков
в качестве арматуры при нанесении штукатурки

Упаковка

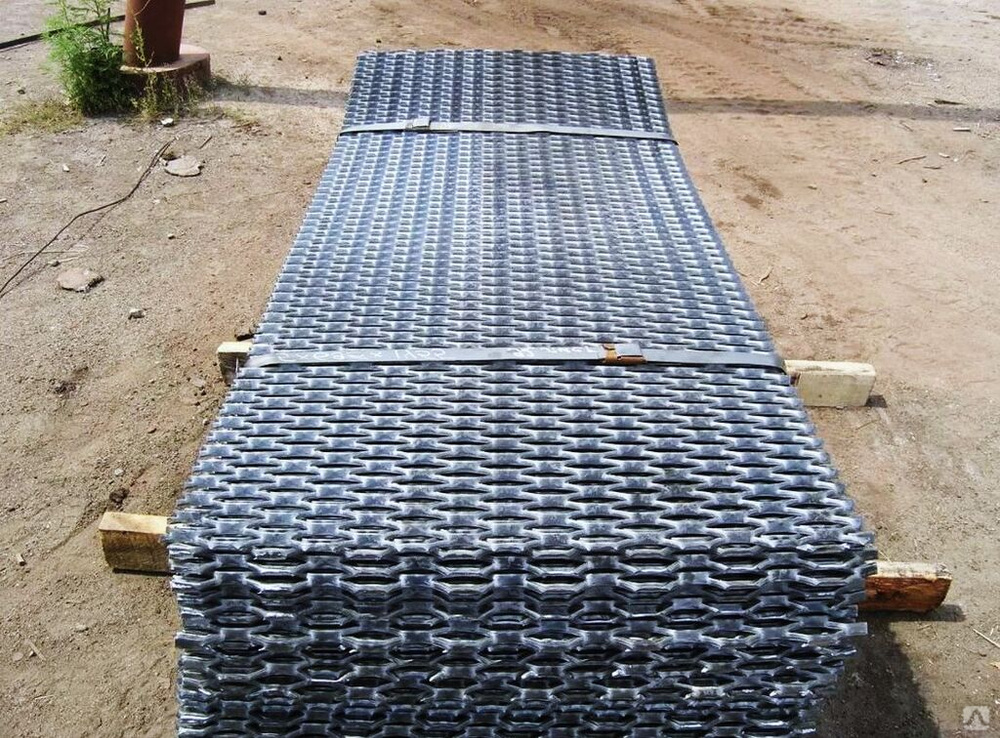

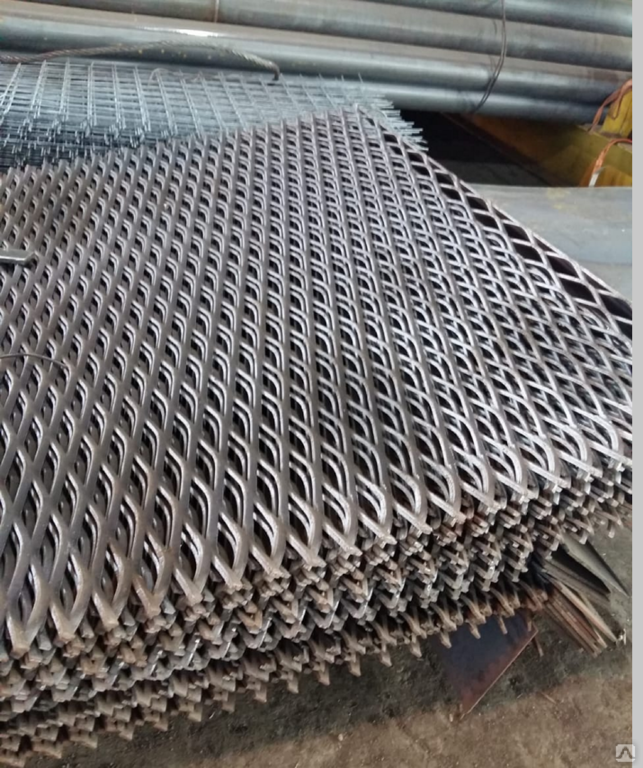

Листы ПВЛ формируются в пачку. Количество листов ПВЛ в пачке зависит от размера листа и его веса. Пачки увязываются стальной упаковочной проволокой

Использование листа просечно-вытяжного позволяет:

Контролировать поток газа, жидкости, твердых сыпучих материалов, тепла, электромагнитных и звуковых волн

При изготовлении настилов и лестничных маршей увеличивать площадь перекрываемых объектов до 60 %. При этом сохраняется высокая предельная нагрузка на 1 кв. метр и возрастает жесткость при кручении в любой плоскости
Не задерживается грязь, мазут, мусор, снег и т.п.
Обладает противоскользящими свойствами

Таблица расширенных металлических листов

Стандартные размеры расширенных металлических листов (частично):

Стандартные расширенные размеры металла (дюймы)
Вес (фунты/100 кв. футов)	Типоразмеры		Размер отверстия		Размеры прядей		В целом толщина
Вес (фунты/100 кв. футов)	Ширина (SWD)	Длина (LWD)	Ширина (ЮВО)	Длина (ЛВО)	Ширина	Толщина	В целом толщина
50	. 200 в	.50 в	.166 в	.437 в	0,050 в	0,024 в	0,086 в
62	.200 в	.50 в	.166 в	.437 в	0,050 в	.030 в	0,088 в
75	.200 в	.50 в	.166 в	.437 в	0,050 в	0,036 в	.090 в
86	.255 в	1 из	.172 в	.719 в	0,073 в	0,036 в	.125 в
114	.255 в	1 из	.172 в	.719 в	0,073 в	.048 в	.125 в
43	.500 в	1,20 дюйма	.438 в	.938 в	0,072 в	0,036 в	.124 в
70	.500 в	1,20 дюйма	. 438 в	.938 в	0,088 в	0,048 в	.155 в
86	0,500 дюйма	1,20 дюйма	0,375 дюйма	0,938 в	0,86 дюйма	0,060 дюйма	0,157 дюйма
147	0,500 дюйма	1,20 дюйма	0,313 дюйма	0,938 в	0,096 в	0,092 дюйма	0,182 дюйма
54	0,923 в	2 в	0,813 в	1,750 дюйма	0,099 дюйма	0,060 дюйма	0,186 дюйма
80	0,923 в	2 в	0,750 дюйма	1,688 в	0,096 в	0,092 дюйма	0,195 дюйма
120	0,923 в	2 в	0,750 дюйма	1,625 дюйма	0,144 дюйма	0,092 дюйма	0,282 дюйма
180	0,923 в	2 в	0,688 дюйма	1,563 в	0,148 дюйма	0,134 дюйма	0,300 дюйма
20	1,330 в	3 в	1,313 дюйма	2,625 в	0,067 дюйма	0,048 дюйма	0,140 дюйма
40	1,330 в	3 в	1,250 дюйма	2,625 в	0,107 дюйма	0,060 дюйма	0,211 в
60	1,330 в	3 в	1,188 дюйма	2. 500 в	0,104 дюйма	0,092 дюйма	0,215 дюйма
79	1,330 в	3 в	1,188 дюйма	2.500 в	0,137 дюйма	0,092 дюйма	0,289 дюйма
120	1,330 в	3 в	1,125 дюйма	2,375 в	0,142 дюйма	0,134 дюйма	0,295 дюйма
250	1.330 в	3 в	1 из	2,313 в	0,201 дюйма	0,198 дюйма	0,425 дюйма

Уплощенный расширенный металлический размер (частично):

Уплощенные расширенные размеры металла (дюймы)
Вес (фунты/100 кв. футов)	Типоразмеры		Размер отверстия		Размеры прядей		В целом толщина
Вес (фунты/100 кв. футов)	Ширина (SWD)	Длина (длинный борт)	Ширина (ЮВО)	Длина (ЛВО)	Ширина	Толщина	В целом толщина
48	0,200 дюйма	0,52 дюйма	0,085 дюйма	0,459 дюйма	0,057 дюйма	0,019 в	0,019 в
60	0,200 дюйма	0,52 дюйма	0,085 дюйма	0,459 дюйма	0,057 в	0,024 в	0,024 в
72	0,200 дюйма	0,52 дюйма	0,085 дюйма	. 459 в	0,057 в	0,029 в	0,029 в
83	0,255 дюйма	1,03 в	0,094 дюйма	.688 в	0,086 в	.030 в	0,030 дюйма
111	0,255 дюйма	1,03 в	0,094 дюйма	688 в	0,086 в	.040 в	.040 в
40	0,500 дюйма	1,26 дюйма	0,375 дюйма	1 из	0,070 в	0,029 в	0,029 в
66	0,500 дюйма	1,26 дюйма	0,281 в	1 из	.109в	0,039 в	0,039 в
82	0,500 дюйма	1,26 дюйма	0,250 дюйма	1 из	.103 в	0,050 в	0,050 в
140	0,500 дюйма	1,26 дюйма	0,250 дюйма	1 из	. 122 в	0,070 в	0,070 в
51	0,923 в	2.10 в	0,750 в	1,750 дюйма	.115 в	0,048 в	0,048 в
63	0,923 в	2,12 в	0,688 дюйма	1,813 в	.119 в	0,061 в	0,061 в
75	0,923 в	2.10 в	0,688 дюйма	1,782 в	.119 в	0,070 в	0,070 в
171	0,923 в	2,12 в	0,563 дюйма	1,688 в	0,164 дюйма	.0120 в	0,120 дюйма
38	1,330 в	3,20 дюйма	1,063 в	2,750 в	0,123 дюйма	0,048 дюйма	0,048 дюйма
46	1,330 в	3,20 дюйма	1,063 в	2,750 в	0,138 дюйма	0,060 дюйма	0,060 дюйма
57	1,330 в	3,20 дюйма	1,063 в	2,750 в	0,138 дюйма	0,070 дюйма	0,070 дюйма
111	1,330 в	3,20 дюйма	1 из	2,563 в	0,175 дюйма	0,110 дюйма	0,110 дюйма

Расширенный стальной лист – Ryerson

Пожалуйста, войдите или продолжите как гость

Почтовый индекс*

Главная//Список запасов//Профнастил из стали

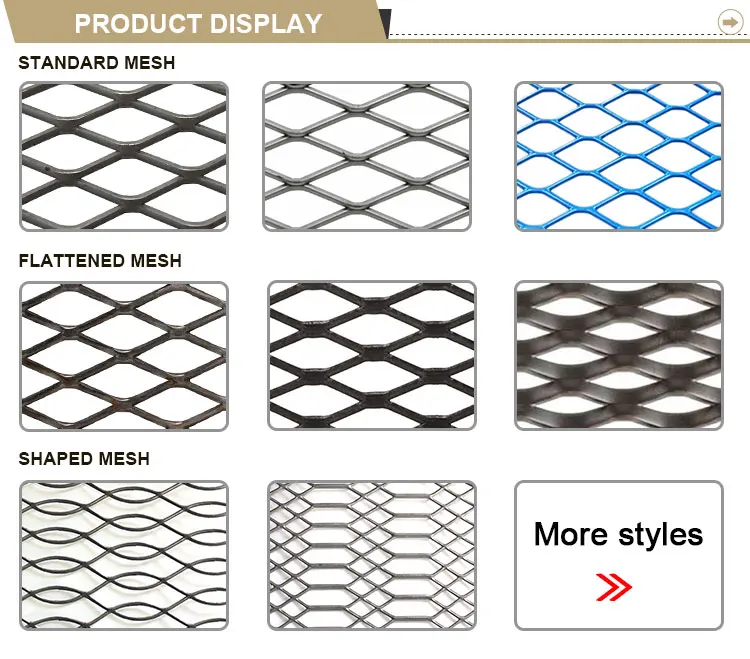

Ryerson предлагает просечно-вытяжной лист в стандартном и уплощенном райексе. Райекс расширяется из цельного листа углеродистой стали, теряя до 80 процентов своего веса; однако Standard Ryex прочнее и жестче, чем цельный лист. Стальной просечно-вытяжной лист обычно используется для приложений, требующих прохождения света и воздуха. Стандартный Ryex используется для перегородок, ограждений и ограждений; Flattened Ryex отлично подходит для подносов, корзин, стеллажей и грилей.

Готовы сделать заказ? Перейти к каталогу

Свяжитесь с нами|Перейти к ресурсам

Выберите марку:

FlattenedStandard

Ryex расширяется из сплошного стального листа, теряя до 80% своего веса. Тем не менее, Standard Ryex прочнее и жестче, чем цельный лист. Это стоит меньше за фут и позволяет проходить свету и воздуху. Области применения: * Используйте стандарт для перегородок, гуар

Для получения дополнительной информации обратитесь к представителю Ryerson

Узкие результаты:

Тип¹ Обозначение: — Выберите один –1 № 161 1/2 № 101 1/2 № 131 1/2 № 161 1/2 № 61 1/2 № 91/2 № 131/2 № 161 /2 № 181/2 № 201/4 № 203/4 № 103/4 № 163/4 № 9Est.

Вес. за кв. футов в фунтах: — Выберите один –.400.430.440.540.600.700.790.860.9001.2001.4701.8002.500

18″ data-f2=”.700″> 16″ data-f2=”.860″> 16″ data-f2=”.540″> 9″ data-f2=”1.800″> 13″ data-f2=”.600″> 10″ data-f2=”.790″> 9″ data-f2=”1.200″>

Тип¹ Обозначение	Ширина в дюймах	Длина в дюймах	Приблиз. Вес. за кв. футов в фунтах	Приблиз. Вес. за лист в фунтах.
1/4 № 20	48	96	Wt. per Sq. Ft. in Lbs.”> .860	27,52
1/2 № 20	48	96	.430	13,76
1/2 № 18	48	96	.700	22.40
1/2 № 18	72	96	Wt. per Sq. Ft. in Lbs.”> .700	33,60
1/2 № 16	48	96	.860	27,52
1/2 № 16	48	120	.860	34,40
1/2 № 13	48	96	Wt. per Sq. Ft. in Lbs.”> 1.470	47.04
3/4 № 16	48	96	.540	17,28
3/4 № 16	72	96	.540	25,92
3/4 № 10	48	96	Wt. per Sq. Ft. in Lbs.”> 1.200	38,40
3/4 № 9	48	96	1.800	57,60
3/4 № 9	48	120	1.800	72,00
1 № 16	48	96	Wt. per Sq. Ft. in Lbs.”> .440	14.08
1 1/2 № 16	48	96	.400	12,80
1 1/2 № 13	48	96	.600	19.20
1 1/2 № 13	72	120	Wt. per Sq. Ft. in Lbs.”> .600	36.00
1 1/2 № 10	48	96	.790	25,28
1 1/2 № 10	72	96	.790	37,92
1 1/2 № 9	48	96	Wt. per Sq. Ft. in Lbs.”> 1.200	38,40
1 1/2 № 9	48	120	1.200	48.00
1 1/2 № 9	72	96	1.200	57,60
1 1/2 № 6	48	96	Wt. per Sq. Ft. in Lbs.”> 2.500	80.00
1 1/2 № 9	48	96	.900	28,80
