Лист просечно-вытяжной (лист ПВ). Наличие. Заказ. Доставка

Главная » Каталог » Лист стальной » Лист ПВЛ

Лист просечно вытяжной ТУ 5262-001-23083253-96, ТУ 36.26.11-5-89, ТУ 27.1-25484714-001, ТУ 5262-001-74378978-2006

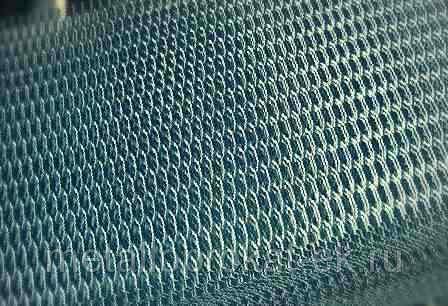

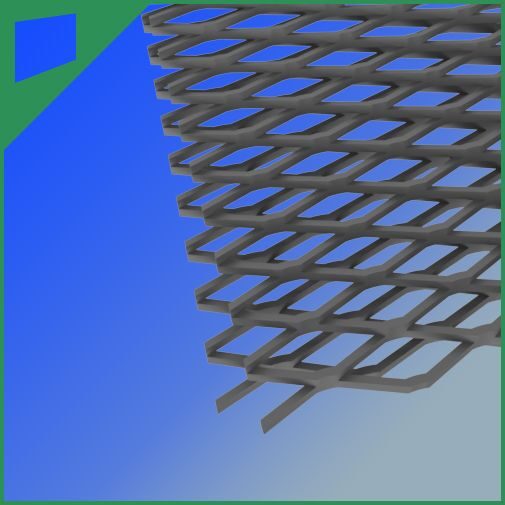

Просечно-вытяжные листы (лист ПВЛ) производятся из обычного металлического листа по специальной технологии, методом просечки с последующей вытяжкой.
Подобная обработка металла позволяет снизить массу листа, но сохранить требуемые показатели прочности.
В среднем просечно-вытяжной лист получается на 80% легче, нежели цельный лист металла аналогичных размеров и толщины.

Поверхность просечно-вытяжного листа, высокие показатели жесткости, способность к самоочищению от грязи, породы, снега и влаги делает его идеальным материалом для использования в качестве настила и ограждений эстетичного внешнего вида с повышенными эксплуатационными характеристиками и значительной экономией металла.

Просечно-вытяжные листы должны изготовляться:
    по ширине – 500, 600, 700, 800, 900, 1000, 1250 мм;

    по длине – немерной длины в пределах от 2 до 3,5 м. , мерной длины в пределах немерной.

Таблица размеров просечно-вытяжного листа (размеры листа ПВЛ)



Марка ПВЛ

Толщина заготовки t, мм

Подача b, мм

Шаг ячейки C, мм

Высота ячейки h, мм

Толщина листа s, мм

Размер вытяжки a, мм

406

4

6

90

25

12

12,5

408

4

8

90

25

16

12,5

410

4

10

90

25

20

12,5

506

5

6

90

25

12

12,5

508

5

8

90

25

16

12,5

510

5

10

90

25

20

12,5

606

6

6

90

25

12

12,5

608

6

8

90

25

16

12,5

610

6

10

90

25

20

12,5

Ячейки просечно-вытяжного листа должны быть расположены вдоль направления волокон прокатки

Требования к геометрической точности просечно-вытяжного листа:
    предельные отклонения размеров ПВЛ не должны превышать ±10мм по ширине листа, ±25мм по длине листа мерной длины;

    предельные отклонения по величине вытяжки, подачи, шага и по длине ячейки (3/4 шага) на готовой продукции не контролируется и должны обеспечиваться размерами режущего инструмента;
    срезанный угол не должен превышать 1,5o;
    ПВЛ не должны иметь рванин, трещин напряжения длиной более 2 мм;
    на одном конце листа допускается по согласованию с потребителем непросекаемый участок шириной, оговоренной в заказе.

Область применения просечно-вытяжного листа:
– для изготовления настилов и ступеней маршевых лестниц; площадок техобслуживания и проходных мостиков в нефтяной, газовой, нефтехимической промышленности, на энергостанциях, а также для стальных конструкций всех назначений;
– для зашиты от падающих камней на крутых склонах, при строительстве дорог;

– для изготовления крепи при проходческих работах в шахтах;
– для отсечки бетона;
– и др.

Преимущества просечно-вытяжного листа:
Просечно-вытяжной лист ПВЛ предназначен для различных целей в машиностроении, промышленном и гражданском строительстве (устройства настилов, площадок и ступеней маршевых лестниц в производственных зданиях и сооружениях), эксплуатируемых в районах с расчетной температурой -65°С и выше.
– обеспечивает облегчение конструкции;
– увеличение площади перекрываемых объектов;
– обладает противоскользящими свойствами;
– светопроницаемость и воздухопропускаемость;
– не задерживает грязь, мазут, мусор, снег и т. д.

Таблица теоретической массы просечно-вытяжного листа (вес листа ПВЛ)



ПВЛ

Раскрой,

мм

Масса 1 листа,

кг

Количество листов в 1 тн,

штук

406

1000х2800

48

21

408

1000х2500

48

21

410

1000х2200

48

21

506

1000х2800

61

16

508

1000х2500

61

16

510

1000х22000

61

16

Вес указан исходя из заготовки для производства, размерами 1 х 1,5 м

Данные по длине листа даны справочно

Вес готовой продукции может меняться в меньшую или большую сторону в зависимости от сырья.

Показать весь текст

Просечно-вытяжной лист изготавливается из стали ст. 3СП/ПС ГОСТ 308, ст.09Г2С ГОСТ 19281-89, нержавеющей стали, с шириной от 500 до 1250мм, длиной от 2000 до 4000мм, толщиной 2-6мм, шагом ячейки 90, 110мм.

Все виды просечно-вытяжного листа сертифицированны производителем, сертификат качества на каждую отгружаемую партию листа ПВЛ.

Производим и поставляем:

Лист ПВЛ 204, Лист ПВЛ 304, Лист ПВЛ 306, Лист ПВЛ 308, Лист ПВЛ 310,
Лист ПВЛ 406, Лист ПВЛ 408, Лист ПВЛ 410,
Лист ПВЛ 506, Лист ПВЛ 508, Лист ПВЛ 510.

Лист ПВЛ из наличия или изготовление.
Информация о наличии просечно-вытяжного листа, сроках изготовления и ценах по телефонам отдела сбыта:
+7 (343) 268-8589; +7 (343) 269-2102

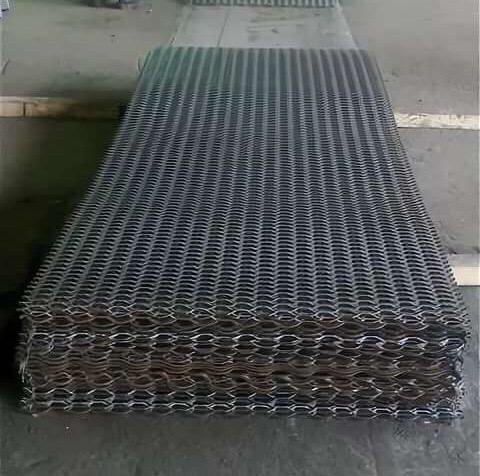

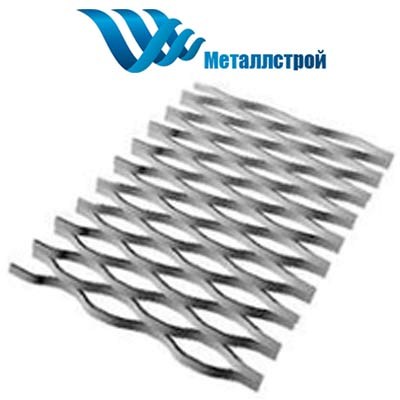

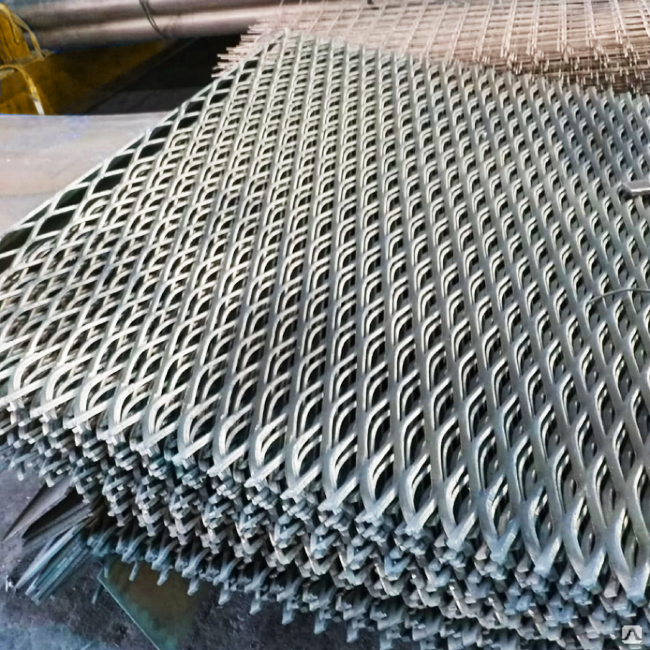

Лист ПВЛ просечно-вытяжной

Лист ПВЛ просечно-вытяжной

Исходная сортировкаПо популярностиПо рейтингуСортировка от последнегоЦены: по возрастаниюЦены: по убыванию

org/Product”> org/Product”>
ПродукцияЦена за тонну Цена за метрСтальДлина МетражВесКупить
Лист просечно-вытяжной (ПВЛ) цена, купить по ГОСТ 8706
Просечно-вытяжной лист ПВЛ-206 — — ст3 1х2(2,5;3) Купить метров 9
Просечно-вытяжной лист ПВЛ-208 — — ст3 1х2(2,5;3) Купить метров 10
Просечно-вытяжной лист ПВЛ-306 — — ст3 1х2(2,5;3) Купить метров 12.9
Просечно-вытяжной лист ПВЛ-308 — — ст3 1х2(2,5;3) Купить метров 14.63
Просечно-вытяжной лист ПВЛ-406 85.351 ₽ 1.447 ₽ ст3 1х2(2,5;3) Купить метров 15.9
Просечно-вытяжной лист ПВЛ-408 75.671 ₽ 1.571 ₽ ст3 1х2(2,5;3) Купить метров 19.24
Просечно-вытяжной лист ПВЛ-410 75.671 ₽ 1.810 ₽ ст3 1х2(2,5;3) Купить метров 22.15
Просечно-вытяжной лист ПВЛ-506 84.471 ₽ 1.715 ₽ ст3 1х2(2,5;3) Купить метров 18. 8
Просечно-вытяжной лист ПВЛ-508 81.831 ₽ 1.926 ₽ ст3 1х2(2,5;3) Купить метров 21.8
Просечно-вытяжной лист ПВЛ-510 85.351 ₽ 2.404 ₽ ст3 1х2(2,5;3) Купить метров 26.1
Просечно-вытяжной лист ПВЛ-606 75.671 ₽ 1.414 ₽ ст3 1х2(2,5;3) Купить метров 23.3
Просечно-вытяжной лист ПВЛ-608 81. 831 ₽ 2.606 ₽ ст3 1х2(2,5;3) Купить метров 29.5
Просечно-вытяжной лист ПВЛ-610 81.831 ₽ 3.259 ₽ ст3 1х2(2,5;3) Купить метров 36.9
