Лист рифленый ГОСТ 8568-77 (ромбическое и чечевичное рифление)

Распродажа полосы оцинкованной 40х6,0 и 25х4,0 дл.6м !
Доставка бесплатно!

Главная \ Листовой Прокат \ Лист рифленый ГОСТ 8568-77 (ромбическое и чечевичное рифление)

Листы стальные с ромбическим и чечевичным рифлением

Технические условия

Настоящий стандарт распространяется на стальные горячекатаные с односторонним ромбическим и чечевичным рифлением листы стальные общего назначения.

1. Лист стальной. Сортамент

1.1. Форма, размеры, предельные отклонения и масса 1 м2 листа с ромбическим и чечевичным рифлением должны соответствовать указанным на чертеже 1, 2 и в таблице.

1.2. Рифленую сталь изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.
1.3. Высота рифлей на листах стальных должна быть 0,1 – 0,3 толщины основания листа, но не менее 0,5 мм. По требованию потребителя листы с толщиною основания менее 5 мм и более должны иметь высоту рифлей не менее 1,0 мм.
1.4. Листы стальные с ромбическим рифлением изготавливают с диагоналями ромба (25 -30)х(60-70) мм. Конфигурация рифлений и положение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем.
1.5. По согласованию потребителя с изготовителем разрешается изготовлением листа с другим соотношением диагоналей ромба. Листы стальные с чечевичным рифлением изготовляют с расстоянием между рифлями 20, 25 и 30 мм.

Толщина основания листа s, мм

Предельное отклонение по толщине листа при ширине, мм

Ширина основания рифлен b мм

Угол при
вершине рифлей, град

Длина рифлей, l, мм

Радиус закругления рифлей, R, мм

Располож-е рифлей плоскости листа, град

Масса 1 м² листа, кг

Предельные отклонения по массе,%

от 600 до 1000

cв.

1000 до 1500

св. 1500 до 2000

св. 2000 до 2200

Номин.

Пред откл.

Номин.

Пред откл.

Ромбическое рифление

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

±0,25

+0,3 -0,7

+0,4 -0,3

+0,4 -0,8

+0,5 -1,0

+0,6 -1,1

±0,25

+0,3 -0,7

+0,4 -0,3

+0,4 -0,8

+0,6 -1,0

+0,7 -1,1

–

+0,3 -0,7

+0,4 -0,3

+0,4 -0,9

+0,6 -1,0

+0,7 -1,1

–

+0,3 -0,7

+0,4 -0,3

+0,4 -0,9

+0,6 -1,0

+0,7 -1,1

5,0

±0,15

±2

–

21,0

25,1

33,5

41,8

50,0

66,6

83,0

99,3

±10

±8

±6

±9

±5

±3

Чечевичное рифление

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

±0,25

±0,25
+0,3 -0,7

+0,3 -0,7

+0,4 -0,3

+0,4 -0,8

+0,5 -1,0

+0,6 -1,1

±0,25
±0,25
+0,3 -0,7

+0,3 -0,7

+0,4 -0,3

+0,4 -0,8

+0,5 -1,0

+0,6
-1,1

–

+0,3 -0,7

+0,4 -0,3

+0,4 -0,9

+0,6 -1,0

+0,7 -1,1

–

+0,3 -0,7

+0,4 -0,3

+0,4 -0,9

+0,6 -1,0

+0,7 -1,1

3,6

4,0

5,0

6,0

±0,15

±1

20,1

24,2

32,2

40,5

48,5

64,9

80,9

96,8

±10

±8

±6

±5

±3

Примечания:
1. Толщина листов стальных с односторонним ромбическим и чечевичным рифлением определяется по толщине основания листа s в миллиметрах.
2. Для листов, прокатанных на станах полистной прокатки, в средней части ширины листа, допускается толщина основания на 0,2 мм выше плюсового предельного отклонения.
3. Ширина основания рифлей b, угол при вершине рифлей , диагонали ромба t1+ t2, угол расположения рифлей на плоскости листа стального, расстояние между рифлями t, длина рифлей l, радиус закругления рифлей R на готовых листах не контролируются и даны для расчетов при изготовлении инструмента.

4. Масса 1 м² листа определена по номинальным размерам листов, высоте рифлей, равной 0,2 толщины листа, малой диагонали ромба, равной 27,5 мм, большей диагонали ромба, равной 65 мм. Плотность стали 7,85 г/см³.

1.6. Листы стальные изготовляют шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.
1.7. По соглашению изготовителя с потребителем допускается изготовление листов других размеров.
1.8. Листы стальные по размерам изготовляются: с указанием размеров по толщине в соответствии с размерами, указанными в таблице, и по ширине и длине в пределах, указанных в п. 1.6-форма I;
с указанием размеров по толщине в пределах, указанных в таблице, без указания размеров по ширине и длине-форма II;
с указанием размеров, кратных по ширине и длине размерам, указанным потребителем в пределах, установленных в п. 1.6-форма III;

с указанием мерных размерив в пределах, указанных в п. 1.6- форма IV.
(Измененная редакция, Изм. № 1
1.9. Предельные отклонения по длине и ширине листов стальных – по ГОСТ 19903-74.
1.10. Отклонения от плоскостности – по ГОСТ 19903-74 улучшенной плоскостности.
(Измененная редакция, Изм. № 1).
1.11. (Исключен, Изм. № 1).
1.12. Требования к стали, изготовляемой в рулонах, а также размеры рулонов по ширине – по ГОСТ 19903-74.

Примеры условных обозначений.
Лист горячекатаный из стали марки ВСт3сп по ГОСТ 380-71 с односторонним ромбическим рифлением размером 3,0х1000х Х2000 мм, улучшенной плоскостности с катаной кромкой:

Лист ромб К-ПУ-3,0х1000х2000 БСтЗсп ГОСТ 8508-77

То же, с чечевичным односторонним рифлением:

Лист чечевица К-ПУ-3,0х1000х2000 БСтЗсп ГОСТ 8568-77

Рулонная горячекатаная сталь марки БСтЗсп по ГОСТ 380-71 с односторонним ромбическим рифлением размером 3,0х1000 мм, с катаной кроткой:

Рулон ромб К-3,0Х1000 БСтЗсп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Рулон чечевица К-3,0х1000 БСтЗсп ГОСТ 8568-77.

(Измененная редакция, Изм. № 2).

2. ЛИСТ СТАЛЬНОЙ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Листы стальные и рулон изготовляют: из углеродистой стали обыкновенного качества марок БСтО, БСт1, БСт2 и БСтЗ (кипящей, спокойной и полуспокойной) по ГОСТ 380-71.
2.2. Химический состав стали должен соответствовать нормам, указанным в ГОСТ 380-71 для группы Б категории I. По требованию потребителей допускается изготовлять листы стальные по II категории группы Б ГОСТ 380-71.

2.3. По соглашению изготовителя с потребителем допускается изготовление листов из стали других марок.
2.4. Листы, прокатанные на станах полистной прокатки, обрезаются с четырех сторон.
2.5. Листы стальные и рулоны, прокатанные на стане непрерывной прокатки, допускается поставлять с катаными продольными кромками. Имеющиеся на кромках зазубрины не должны выводить лист за номинальные размеры по ширине.
2.1-2.5.(Измененная редакция, Изм. № 1).
2.6.На поверхности листов не должно быть прокатных и сли точных плен, раковин-вдавов, раковин от окалины, раскатанных пузырей, трещин и загрязнений.

На кромках листов не должно быть расслоений.
2.7. На поверхности листов стальных допускаются рябизна, окалина, ржавчина, отпечатки, отдельные плены, глубина залегания которых не превышает предельных отклонений по толщине.

3. ЛИСТ СТАЛЬНОЙ. ПРАВИЛА ПРИЕМКИ.

3.1. Листы и рулоны принимаются партиями. Партия состоит из листов стальных одного вида рифления. Определение партии по ГОСТ 14637-79.
3.2. Для контроля размеров и качества поверхности от партии отбирают два листа или один рулон.
3.3. При получении неудовлетворительных результатов контроля хотя бы по одному из показателей повторный контроль проводят на выборке, отобранной по ГОСТ 7566-69.

4. ЛИСТ СТАЛЬНОЙ. МЕТОДЫ ИСПЫТАНИЙ.

4 1. Контроль поверхности производят без применения увеличительных приборов.
4.2. Толщину основания листов стальных и высоту рифлей измеряют на расстоянии не менее 100 мм от углов и 40 мм от кромок, Размеры в любой измеряемой точке не должны выводить толщину листа за предельные отклонения.
4.3. Высота рифлей h определяется как разность размеров общей толщны листа S+h и толщины основания листа S.

5. ЛИСТ СТАЛЬНОЙ. МАРКИРОВКА И УПАКОВКА.

5.1. Маркировка, упаковка и оформление документации по ГОСТ 7566-69.

Технические характеристики рифленого листа | Первая Металлобаза

Вы находитесь в разделе Справочной информации.

Если вам нужно узнать цену и рассчитать точный вес предполагаемого заказа, перейдите по ссылке в соответствующий раздел: Лист рифленый.

Рифленый стальной лист представляет собой прокат с рифлением на поверхности листа в виде ромбических элементов или чечевичных зерен. Для изготовления листовой продукции чаще всего применяются стали Ст0, Ст1, Ст2 и Ст3. Толщина изделия равна 2,5-12 мм. Высота рифлей составляет 10-30 % от толщины листа, но не меньше 0,5 мм.

Размер сторон ромбических элементов равен (25-30)х(60-70) мм. По согласованию с контрагентом производитель может изготовить прокат с нестандартным рисунком. Расстояние между чечевичными рифлениями равно 20, 25 или 30 мм. Длина изделия составляет 1400-8000 мм, а ширина — 600-2200 мм. Шаг изменения размера равен 60 мм.

Таблица основных характеристик рифленого листа
Чертеж	Толщина листа, мм	Масса, кг	Норматив
ромбовидное рифление	от 2,5 до 12	от 21,0 до 99,3	ГОСТ 8568-77
чечевичное рифление	от 2,5 до 12	от 20,1 до 96,8	ГОСТ 8568-77

Заводы выпускают рифленый лист мерной и немерной длины. Листы имеют нормальную и повышенную точность. Изделия могут изготавливаться в рулонах. В маркировке рифленого листа указываются следующие характеристики:

Вид рифлений.
Марка стали.
Размеры.
Класс точности.
Прочие параметры (тип плоскостности и характер обработки кромки).

В конце маркировки указывается ГОСТ, определяющий технические характеристики проката. В качестве примера можно привести следующее условное обозначение: Лист ромб В-К-2,0х1000х1500 Ст1 ГОСТ 8568-77.

Указанная маркировка обозначает стальной лист с ромбическими рифлениями и катаной кромкой. Длина изделия составляет 1000 мм, а ширина — 1500 мм. Высота рифления равна 2 мм. Прокат сделан из стали марки Ст1. Параметры изделия соответствуют нормативам ГОСТ 8568-77.

Применение

Лист отличается высокой прочностью и износоустойчивостью. Стальной сплав устойчив к коррозии и механическим нагрузкам. Для улучшения технических свойств изделия применяется цинкование. Рифленые листы используются в качестве напольного покрытия в нежилых зданиях. Лист с чечевичными рифлениями, сделанный с учетом нормативов ГОСТ, применяется для отделки строительных конструкций, пандусов, лестниц, дорожек и мостиков. Стальные изделия применяются для обшивки рефрижераторов и морозильных камер.

Для отделки производственных помещений используются листы толщиной не меньше 4 мм. Изделия, применяемые для внешней и внутренней отделки, имеют меньшую толщину. Прокат укладывается в кабинах грузовых и пассажирских лифтов. Использование противоскользящих рифленых листов снижает вероятность производственного травматизма и предотвращает несчастные случаи.

Вес рифленого листа

Масса 1 кв. метра проката определяется по специальной таблице. При расчете веса стального листа учитываются его габариты, высота рифлей и плотность металла. Помимо этого принимаются во внимание радиус закругления, длина и ширина основания рифленых элементов. Расчет веса производится отдельно для листов с различными типами рифлений.

Таблица веса стального рифленого листа с рисунком «ромб»
Толщина основания листа, мм	Ширина основания рифлей, мм	Вес 1 м2, кг
2,5	5,0	21,0
3,0	5,0	25,1
4,0	5,0	33,5
5,0	5,0	41,8
6,0	5,0	50,0
8,0	5,0	66,0
10,0	5,0	83,0
12,0	5,0	99,3

Таблица веса 1 м2 стального рифленого листа с чечевичным рифлением
Толщина основания листа, мм	Ширина основания рифлей, мм	Вес 1 м2, кг
2,5	3,6	20,1
3,0	4,0	24,2
4,0	4,0	32,2
5,0	5,0	40,5
6,0	5,0	48,5
8,0	6,0	64,9
10,0	6,0	80,9
12,0	6,0	96,8

Лист рифленый: нормы ГОСТ

Технические параметры рифленого металлического листа должны соответствовать нормативам ГОСТ 8568-77 и 14637-89. Возможные отклонения габаритов проката устанавливаются ГОСТ 19903-74. Маркировка проката осуществляется в соответствии с условиями ГОСТ 7566-94. Состав металла, из которого производится прокат, определяется нормами ГОСТ 380-94.

Способы производства рифленых листов

Рифленые изделия создаются с использованием метода горячего деформирования и холодного прессования. В первом случае стальная заготовка нагревается до необходимой температуры и пропускается через валки, на одном из которых присутствует трафарет. Рельефные выпуклости печатаются только на одной стороне листа. С другой стороны поверхность остается гладкой.

При использовании второго метода применяются особые прессы. После обработки заготовки рифления видны с обеих сторон изделия. На рабочей поверхности изображение рельефное, а на обратной — вдавленное.

Готовые изделия обрезаются со всех сторон. В соответствии с нормативами ГОСТ на кромках рифленых листов не должно быть отслоений. На краях проката допускается наличие зазубрин. Они не должны выводить лист за рамки установленных габаритов по ширине. Не допускается наличие на поверхности изделий следов механических повреждений. Для контроля технических параметров из партии отбирают один рулон или два листа

ГОСТ 8568-77 Листы стальные с ромбическим и чечевичным рифлением.

ГОСТ 8568-77 является основным государственным стандартом, который регламентирует изготовление листов стальных с ромбическим и чечевичным рифлением изготовленных методом горячей деформации. Данный стандарт относится как к обычной, так и к нержавеющей стали, поэтому если вас интересуют нержавеющие листы, этот стандарт будет Вам полезен.

Ознакомившись с данным нормативным документом Вы будете иметь представление о сортаменте, технических требованиях, правилах приемки, методах испытанй данного вида металлопроката. Это может помочь вам при выборе качественных изделий для покупки.

Сортамент

Первое, что интересует покупателя, это размеры. ГОСТ 8568-77 содержит сортамент листов с ромбическим и чечевичным рифлением. Для выпуска доступны следующие размеры: по толщине от 2,5 до 12 мм, по ширине от 600 до 2200 мм, по длине от 1400 до 8000 мм с градацией 50 мм. Однако допускается и изготовление изделий других размеров.

Лист рифленый отличается от обычного наличием особых выступов на поверхности. Эти выступы имеют свое технологическое назначение и именно из-за них потребители и приобретают данный вид металлопроката. Однако некоторые могут не знать, как отличить ромбическое рифление от чечевичного.

На практике это очень просто: достаточно посмотреть на рисунок фактурной поверхности.

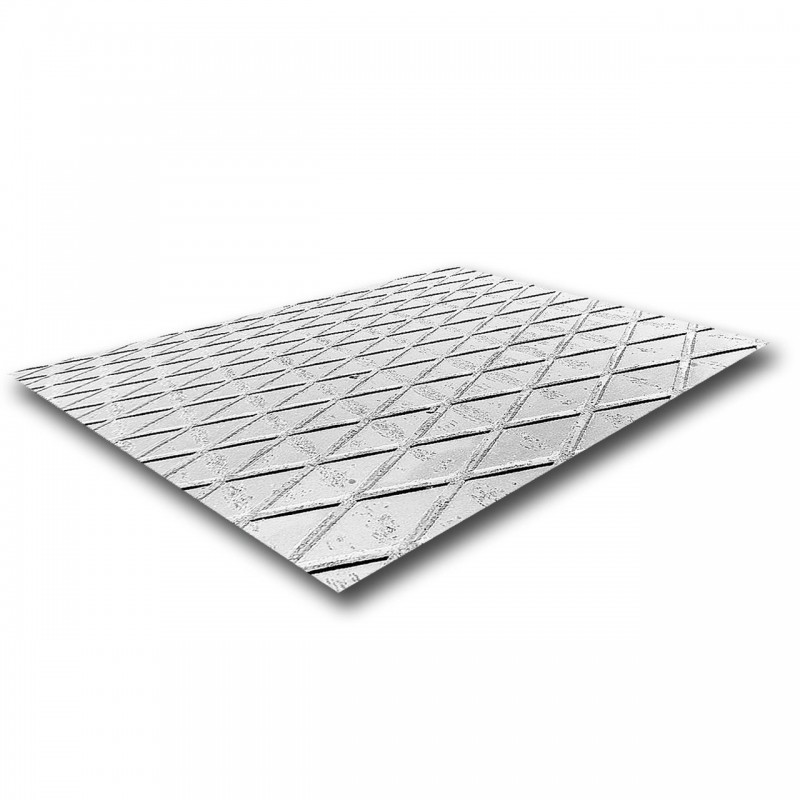

При ромбическом рифлении на поверхности отчетливо просматриваются выпуклые линии, которые пересекаясь, образуют ромбовидные ниши. Эти выпуклые линии имеют четкие границы, и они непрерывны по всей дине.

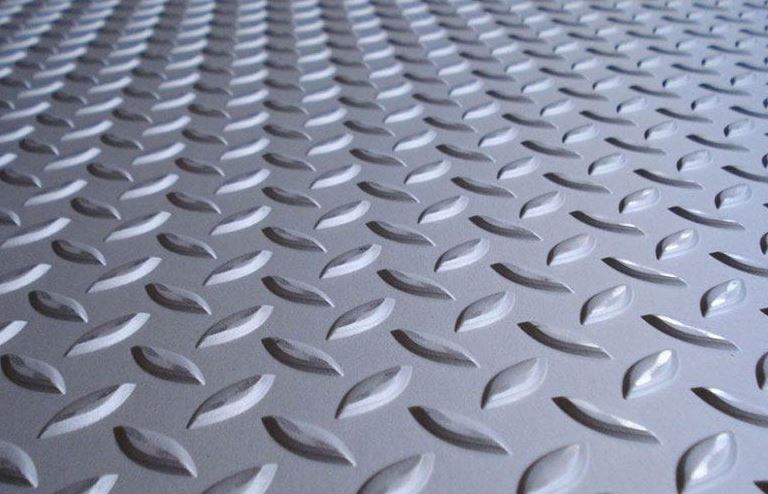

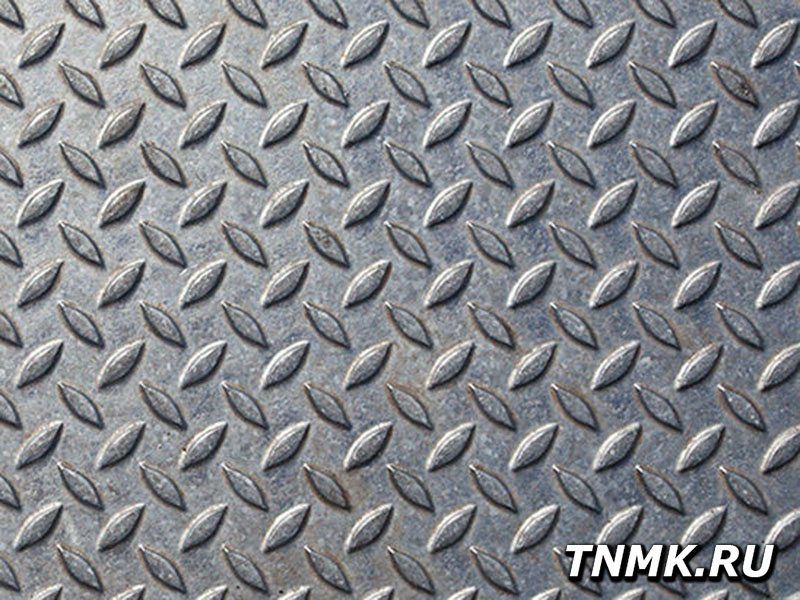

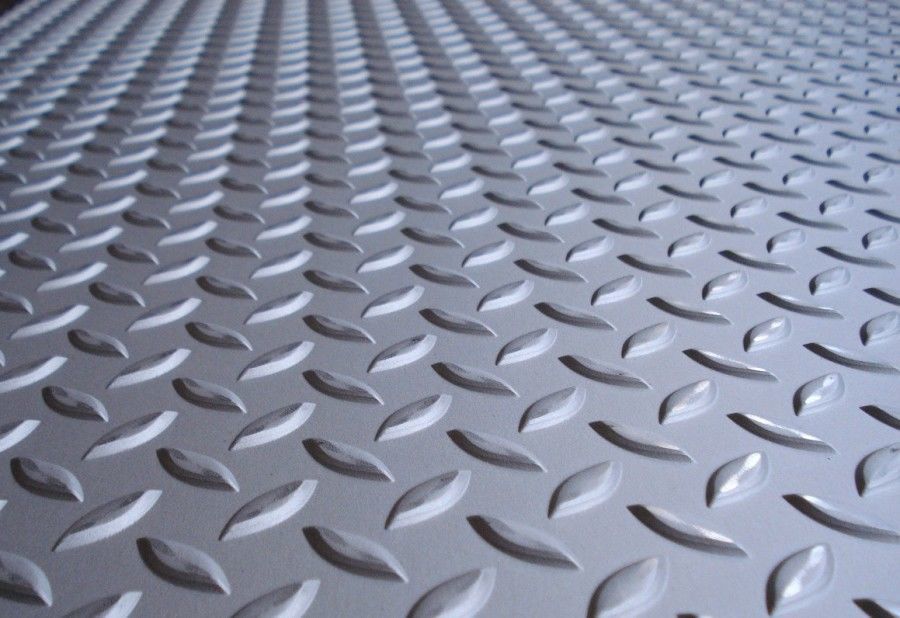

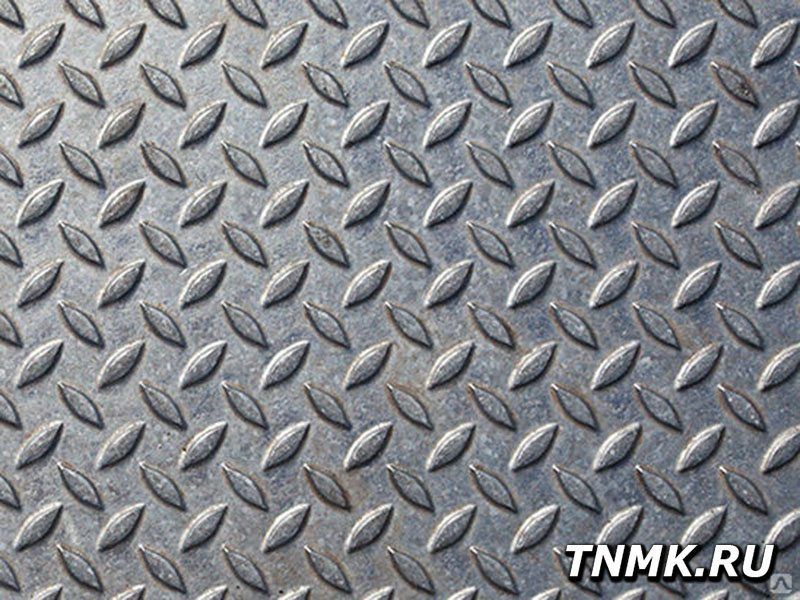

В случае с чечевичным рифлением на поверхности листа определенным образом располагаются выступы. Они напоминают небольшие горки и расположены под прямым углом друг к другу. Эти выступы короткие и более пологие.

Наибольшей популярностью среди покупателей пользуются листы с чечевичным рифлением. Они имеют более приятный внешний вид и поэтому могут использоваться для решения большего количества задач.

При покупке важно принять во внимание, что рифление наносится на поверхность только с одной стороны!

Стандарт регламентирует следующие параметры для каждого размера листа: толщину, ширину, массу одного квадратного метра и отклонения по размерам. Такие параметры, как ширина основания рифлей, угол при вершине рифлей, длина рифлей, радиус их закругления, и их расположение на плоскости указаны в стандарте, но не контролируются. Они даны в качестве справочного материала для изготовления инструментов.

По точности изготовления доступны два варианта изготовления: высокой (буква А в маркировке) и нормальной точности (буква В в маркировке). Отличие между ними состоит в размере допустимых отклонений. Для изделий высокой точности они значительно ниже, чем для изделий нормальной точности.Поэтому если для вашего проекта важен такой параметр как точность, рекомендуется приобретать изделия категории А.

Вы можете ознакомится со списком допустимых размеров и соответствующих им предельных отклонений в таблице ниже.

При измерении толщины важно знать, что толщиной считается основание листа без учета высоты рифления.

В случае, если изделие изготовлено на станах полистной прокатки, допускается утолщение его основания в средней части. Это утолщение должно быть не более +0,2 мм плюсового предельного отклонения.

Масса одного квадратного метра рассчитана при высоте рифлей, равной 0,2 толщины, малой диагонали ромба равной 27,5 мм, большой диагонали ромба, равной 65 мм п плотности стали 7,85 г/см3.

Важно знать, что рифленый прокат с односторонним рифлением выпускается также в виде рулонов.

Лист г/к рифленый 6 мм

Главная->Справочник->Сортамент металлопроката->Листовой прокат->Лист рифленый (ромб, чечевица)

Лист г/к рифленый 8 мм Лист г/к рифленый 5 мм

Лист стальной рифленый с односторонним ромбическим и чечевичным рифлением общего назначения производят по ГОСТ 8568-77. Изготавливается в листах и рулонах. Высота рифлей на листе должна составлять 20-30% от толщины основания листа, но не менее 0,5 мм.

Листы с ромбическим рифлением

изготавливаются с диагоналями ромба (25-30) х (60-70) мм. Конфигурация и расположение больших диагоналей ромба устанавливаются изготовителем.

Листы с чечевичным рифлением

изготавливаются с расстоянием между рифлями 20, 25 и 30 мм.

Листы изготавливаются шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм, с градацией 50 мм. Изготовление листов других размеров возможно по соглашению изготовителя и потребителя.

В зависимости от назначения, лист рифленый может быть изготовлен:

мерной длины;
длины, кратной мерной;
мерной длины с остатком не более 10% массы партии;
длины, кратной мерной, с остатком не более 10% массы партии;
немерной длины.

Остатком считают листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.

Характеристики рифленого листа (ГОСТ 8568-77)

Обозначение	Толщина, мм	Ширина основания рифлей b, мм	Угол при вершине рифлей ϕ, град	Длина рифлей l, мм	Радиус закругления рифлей R, мм	Расположение рифлей на плоскости листа ϕ1, град	Масса 1 м2 листа , кг	Предельные отклонения по массе , %
Лист рифленый чечевица 2,5	2,5	3,6	45	24	30	45	20,1	±10
Лист рифленый чечевица 3	3	4	45	24	30	45	24,2	±10
Лист рифленый чечевица 4	4	4	45	24	30	45	32,2	±8
Лист рифленый чечевица 5	5	5	45	24	30	45	40,5	±6
Лист рифленый чечевица 6	6	5	45	24	30	45	48,5	±5
Лист рифленый чечевица 8	8	6	45	24	30	45	64,9	±5
Лист рифленый чечевица 10	10	6	45	24	30	45	80,9	±3
Лист рифленый ромб 2,5	2,5	5	28	—	30	45	21	±10
Лист рифленый ромб 3	3	5	28	—	30	45	25,1	±10
Лист рифленый ромб 4	4	5	28	—	30	45	33,5	±8
Лист рифленый ромб 5	5	5	28	—	30	45	41,8	±6
Лист рифленый ромб 6	6	6	28	—	30	45	50	±5
Лист рифленый ромб 8	8	8	28	—	30	45	66,6	±5
Лист рифленый ромб 10	10	10	28	—	30	45	83	±3

Лист г/к рифленый ромб/чечевица 6х1500х6000 ГОСТ 8568-77

Изготавливается из листового проката согласно положениям ГОСТа 8568-77, горячекатаный, материал изготовления – конструкционные стали обыкновенного качества, углеродистые. Листы подлежат приемке по партиям, проверку качества выполняет производитель. Партия должна состоять из листов одного сортамента и стали одного химического состава, марка стали должна отвечать требованиям ГОСТ 380-2005, партия определяется с учетом положений ГОСТа 14637-89, выборка образцов выполняется по ГОСТу 7566-81. Лист г/к рифленый ромб/чечевица 6х1500х6000 ГОСТ 8568-77 проходит контроль внешней поверхности визуальным методом без использования увеличительных приборов. Линейные размеры контролируются измерительными инструментами, точность инструментов должна обеспечивать установленную стандартами погрешность измерений. Для контроля качества следует отбирать не менее двух листов от партии, потребитель может потребовать проведения испытаний физических характеристики листового проката.

Толщину основания листа и размеры рифлей нужно проверять на расстоянии ≥ 100 мм от их углов и 40 мм от края. Лист г/к рифленый ромб/чечевица 6х1500х6000 ГОСТ 8568-77 не может иметь размеров, выходящих за установленные поля допусков, высота профиля определяется разницей общей толщины листа и толщины его основания. Упаковка и хранение осуществляется по ГОСТу 7566-81, потребитель может потребовать применять различные средства для предотвращения коррозионных процессов во время длительного хранения листов в пачках. Верхний предел сопротивления может превышать установленные нормы не более чем на 50 МПа в сравнении с действующими стандартными показателями. Остальные физические нормы должны находиться в пределах стандарта.

Лист г/к рифленый 10 мм Лист г/к рифленый 3 мм Лист г/к рифленый 4 мм Лист г/к рифленый 5 мм Лист г/к рифленый 6 мм Лист г/к рифленый 8 мм

Размеры рифления

Что касается высоты рифлей, то в стандарте указано, что она должна быть в пределах 0,1 – 0,3 толщины, но не менее 0,5 мм. В случае, если потребителю требуются толстые листы (5 мм и более), то разрешается увеличить минимальную высоту рифлей до 1 мм, но только по согласованию.

Для листов с ромбическим рифлением диагонали ромба могут иметь длину (25 – 30) х (60 – 70) мм., однако допускается изготовление рифления с другими размерами по согласованию. Расположение больших диагоналей вдоль или поперек листа устанавливается изготовителем.

Для листов с чечевичным рифлением расстояние между рифлями может быть 20, 25 или 30 мм.

Лист рифленый: прокат с рисунками

Лист рифленый представляет собой металлический листовой прокат, который содержит на своей поверхности целенаправленно сделанные неровности в виде рисок (ромбов, рифлей). Риски характерны равномерным и симметричным текстурным расположением, и образуют собой определенный рисунок, орнамент. Такие неровности, как правило, присутствуют на передней стороне проката, а задняя его сторона является гладкой и ровной.
Рифленый лист поставляется в листах либо в рулонах и имеет различия по марке стали, типу рисунка и размерами.

Лист рифленый производят в основном из углеродистой стали БСт0, БСт1, а также БСт2 либо БСтЗ и ст1-ст3. Его могут изготавливать и из алюминия.

Условные обозначения

Глядя на условное обозначение поначалу сложно разобрать, что обозначают все эти буквы и цифры. Однако это не так сложно, как кажется на первый взгляд.

В начале идет маркировка изделия. Указан тип изделия: лист или рулон и вид рифления.
Далее идет указание точности изготовления: А – высокой точности, В – нормальной.
После этого указан тип кромки. К – катаная.
Затем идут размеры: толщина х ширина х длина (или толщина х ширина в случае рулона)
В самом конце указана марка стали и ГОСТ.

Использование

Листовой стальной прокат с рифленой поверхностью обладает отличной свариваемостью, и за счет простоты монтажа широко применяется в промышленном и бытовом строительстве. В частности, его используют для:

монтажа покрытий ступеней и пролетов металлических лестниц, расположенных на улице или в местах с повышенной влажностью – рифление уменьшает скольжение обуви и делает подъем менее травмоопасным,
оснащения пандусов, переходов, смотровых площадок, складов – с аналогичной целью,
отделки стен и перегородок внутри и снаружи зданий – в этом случае фактура играет исключительно декоративную роль,
при прокладке дорог – в сооружении мостиков и переходов через системы коммуникаций,
производства дизайнерских архитектурных композиций.

Для установки на открытом воздухе и увеличения срока службы листы могут предварительно оцинковываться.

Приемка и Испытания

После окончания процесса производства приходит время принимать партии. Партия должна содержать прокат одного вида рифления. То есть в партии ромбических листов не может быть ни одного чечевичного. Определение партии необходимо брать из ГОСТ 14637.

Для произведения необходимых замеров из партии берется один рулон или два листа. Если в процессе определения качества получают хотя бы один неудовлетворительный результат, производится вторая стадия испытаний. Для этой стадии выборка совершается по ГОСТ 7566.

Замеры для определения толщины основания и высоты рифлений производят на расстоянии не менее 100 мм от углов и 40 мм от кромок.

Высота рифлей определяется путем вычитания толщины основания листа из общей толщины.

Используемые стандарты и основы производства

Рифленый лист производится согласно ГОСТ 8568-77, содержащего все необходимые технические условия:

требования к форме,
допустимые размеры,
массу 1 м2,
параметры рифления,
правила маркировки.

В качестве сырья могут использоваться стали следующих углеродистых сталей: ст0, ст1, ст2 и ст3, в том числе полуспокойных. Изделия из сталей других марок могут быть выпущены по согласованию с заказчиком.

Производится прокат в рулонах или листах – в зависимости от толщины основания. Допустимая ширина рулонного проката и другие требования берутся из ГОСТ 19903-2015, использующегося для контроля сортамента всего горячекатаного листового проката.

При полистовом производстве каждое изделие обрезается с четырех сторон для удаления неровностей и зазаубрин на кромках. При непрерывном (рулонном) производстве катаные кромки могут быть оставлены.

Рифленый лист под строгим взором контролера

Лист рифленый может называться качественным при следующих условиях: — на поверхности рифленого листа отсутствуют прокаточные и слиточные плены; — лист рифленый не содержит таких дефектов, как раковины, вдавы, а также впадины; — раскатанные пузыри, различные загрязнения и любые типы трещин не допустимы на качественном рифленом листе; — качественный лист рифленый не имеет расслоенных кромок.

К недостаткам, не влияющим на качество рифленой продукции, относятся такие дефекты как: рябизна и окалина, либо ржавчина.

А также отдельные отпечатки и плены, которые имеют глубину, не превышающую предельно-допустимых значений отклонений. Весь готовый металлический товар сопровождается сертификатом качества.

ПРАВИЛА ПРИЕМКИ

3.1. Листы и рулоны принимаются партиями. Партия состоит из листов одного вида рифления. Определение партии по ГОСТ 14637.

Измененная редакция. Изм. № 2.

3.2. Для контроля размеров и качества поверхности от партии отбирают два листа или один рулон.

3.3. При получении неудовлетворительных результатов контроля хотя бы по одному из показателей повторный контроль проводят на выборке, отобранной по ГОСТ 7566.

Измененная редакция. Изм. № 3.

Лист рифленый стальной – Металлопрокат

Листы изготавливаются по технологии горячей прокатки через специализирующий прокатный стан с формообразующими валами плоского с одной стороны и рифленного с другой. Таким образом, обычный листовой прокат, пройдя такую деформацию, превращается в рифленый. Рифленые листы изготавливаются обычной и высокой точности, а вес за 1м2 варьируется в зависимости от нанесенного рифления.

Рифленые стальные листы широко применяются в изготовлении конструкций различного назначения и декоративной отделке, в частности при устройстве напольных покрытий из-за имеющего у них противоскользящего свойства.

Обозначение	Толщина, мм	Ширина основания рифлей b, мм	Угол при вершине рифлей ϕ, град	Длина рифлей l, мм	Радиус закругления рифлей R, мм	Расположение рифлей на плоскости листа ϕ1, град	Масса 1 м²листа , кг	Предельные отклонения по массе , %
Лист рифленый чечевица 2,5 Обозначение	2,5 Толщина, мм	3,6 Ширина основания рифлей b, мм	45 Угол при вершине рифлей ϕ, град	24 Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	20,1 Масса 1 м2 листа , кг	±10 Предельные отклонения по массе , %
Лист рифленый чечевица 3 Обозначение	3 Толщина, мм	4 Ширина основания рифлей b, мм	45 Угол при вершине рифлей ϕ, град	24 Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	24,2 Масса 1 м2 листа , кг	±10 Предельные отклонения по массе , %
Лист рифленый чечевица 4 Обозначение	4 Толщина, мм	4 Ширина основания рифлей b, мм	45 Угол при вершине рифлей ϕ, град	24 Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	32,2 Масса 1 м2 листа , кг	±8 Предельные отклонения по массе , %
Лист рифленый чечевица 5 Обозначение	5 Толщина, мм	5 Ширина основания рифлей b, мм	45 Угол при вершине рифлей ϕ, град	24 Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	40,5 Масса 1 м2 листа , кг	±6 Предельные отклонения по массе , %
Лист рифленый чечевица 6 Обозначение	6 Толщина, мм	5 Ширина основания рифлей b, мм	45 Угол при вершине рифлей ϕ, град	24 Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	48,5 Масса 1 м2 листа , кг	±5 Предельные отклонения по массе , %
Лист рифленый чечевица 8 Обозначение	8 Толщина, мм	6 Ширина основания рифлей b, мм	45 Угол при вершине рифлей ϕ, град	24 Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	64,9 Масса 1 м2 листа , кг	±5 Предельные отклонения по массе , %
Лист рифленый чечевица 10 Обозначение	10 Толщина, мм	6 Ширина основания рифлей b, мм	45 Угол при вершине рифлей ϕ, град	24 Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	80,9 Масса 1 м2 листа , кг	±3 Предельные отклонения по массе , %
Лист рифленый ромб 2,5 Обозначение	2,5 Толщина, мм	5 Ширина основания рифлей b, мм	28 Угол при вершине рифлей ϕ, град	- Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	21 Масса 1 м2 листа , кг	±10 Предельные отклонения по массе , %
Лист рифленый ромб 3 Обозначение	3 Толщина, мм	5 Ширина основания рифлей b, мм	28 Угол при вершине рифлей ϕ, град	- Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	25,1 Масса 1 м2 листа , кг	±10 Предельные отклонения по массе , %
Лист рифленый ромб 4 Обозначение	4 Толщина, мм	5 Ширина основания рифлей b, мм	28 Угол при вершине рифлей ϕ, град	- Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	33,5 Масса 1 м2 листа , кг	±8 Предельные отклонения по массе , %
Лист рифленый ромб 5 Обозначение	5 Толщина, мм	5 Ширина основания рифлей b, мм	28 Угол при вершине рифлей ϕ, град	- Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	41,8 Масса 1 м2 листа , кг	±6 Предельные отклонения по массе , %
Лист рифленый ромб 6 Обозначение	6 Толщина, мм	6 Ширина основания рифлей b, мм	28 Угол при вершине рифлей ϕ, град	- Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	50 Масса 1 м2 листа , кг	±5 Предельные отклонения по массе , %
Лист рифленый ромб 8 Обозначение	8 Толщина, мм	8 Ширина основания рифлей b, мм	28 Угол при вершине рифлей ϕ, град	- Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	66,6 Масса 1 м2 листа , кг	±5 Предельные отклонения по массе , %
Лист рифленый ромб 10 Обозначение	10 Толщина, мм	10 Ширина основания рифлей b, мм	28 Угол при вершине рифлей ϕ, град	- Длина рифлей l, мм	30 Радиус закругления рифлей R, мм	45 Расположение рифлей на плоскости листа ϕ1, град	83 Масса 1 м2 листа , кг	±3 Предельные отклонения по массе , %

стандарты, виды, размеры, вес, использование

Используемые стандарты и основы производства

Рифленый лист производится согласно ГОСТ 8568-77, содержащего все необходимые технические условия:

требования к форме,
допустимые размеры,
массу 1 м2,
параметры рифления,
правила маркировки.

Виды рифленых листов

Они различаются по нескольким характеристикам и должны соответствовать ГОСТам:

Марка сплава, основные это: АМг2, ВД1, АМц;
Способ производства;
Последующая обработка;
Тип рисунка;
Габаритные размеры и толщина.

От марки зависят механические и коррозионные свойства. Например, АМц обладает повышенной коррозионной стойкостью, но худшей прочностью. ВД1 обладает хорошими прочностными и пластичными характеристиками. АМг2 наиболее универсальный сплав, обладающий хорошими механическими и коррозионностойкими показателями.

Тип рисунка обусловлен рифлением поверхности. Слово рифление пошло от слова рифля, что означает бороздка, выемка или желобок небольшой высоты на поверхности. По типу рисунка и формы они делятся на несколько видов:

«Чечевица» — это однотипный рисунок (чечевичный) с одной рифлей, которая нанесена по всей поверхности через определенные промежутки. Расположена горизонтально в один ряд, то с одним, то с другим наклоном.
«Дуэт» — две рифли, идущие также в один ряд, но с шахматным расположением. Наклон рифлей меняется в каждом ряду.

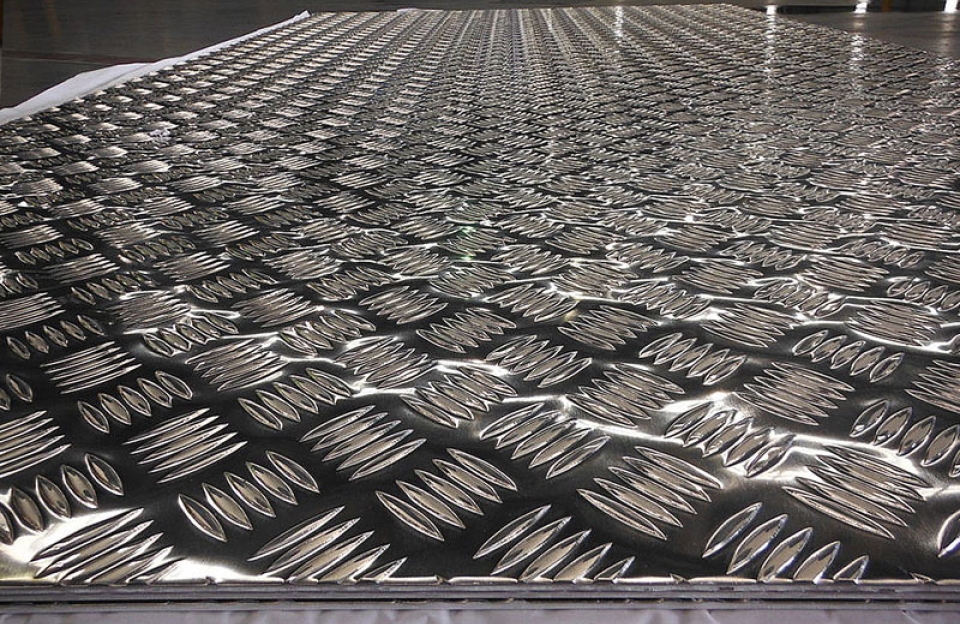

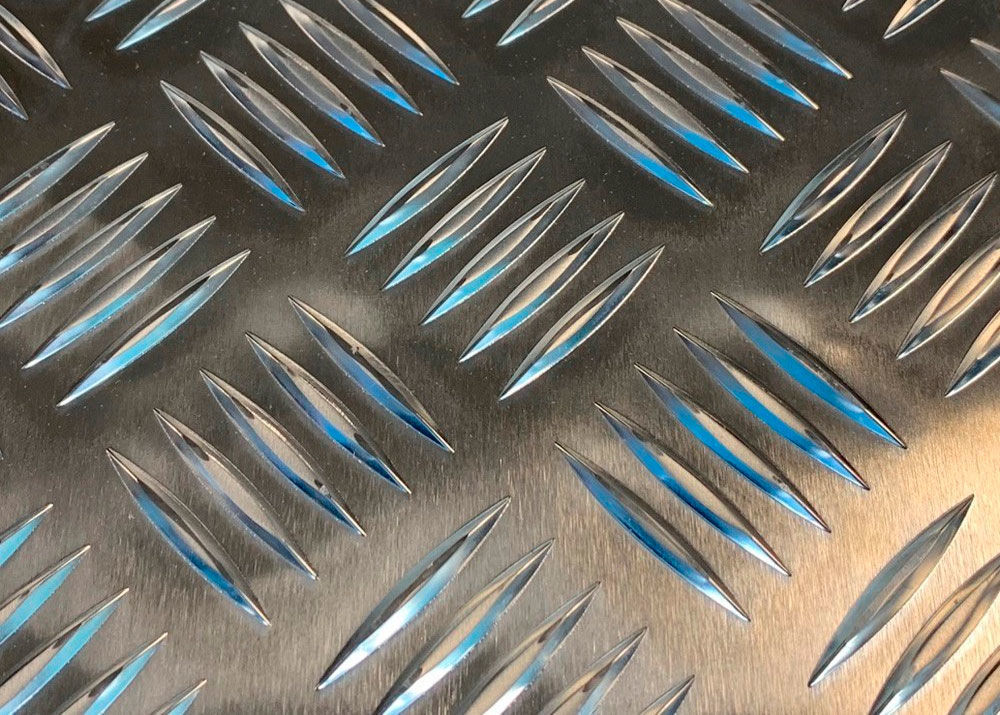

«Квинтет» — состоит из пяти параллельных рифлей, расположенных в шахматном порядке. Наклон рифлей в рядах меняется.

«Квинтет» является наиболее распространенным типом рифления так как обладает наилучшим противоскользящим эффектом. Но он является и достаточно дорогим, так как затраты на его изготовления больше чем на менее сложны рисунки.

Имеется еще несколько разновидностей рисунков. На них рифли могут быть взаимно перпендикулярными, с разным шагом и положением. Выбор рисунка – это не только практический, но и эстетический выбор. Используя различные сочетания можно добиться интересных дизайнерских решений.

Производство рифленого алюминиевого листа

Существует несколько способов изготовления, которые зависят от используемого сплава, а также возможностей производителя. Основное деление производится по способу получения и его последующей защите:

Горячекатаный прокат. Получаемый при помощи нагрева металла и последующей механической обработки с получением требуемой толщины. Данный метод позволяет сократить производственные расходы, но не позволяет получить тонкий металлический прокат.
Холодный металлопрокат. Требует значительных энергетических затрат для раскатывания заготовки. При этом он становится тонкий и равномерным по толщины без изменения свойств в следствии нагрева и охлаждения.
Плакировка – нанесение тонкого слоя 99%-го алюминия на поверхность для увеличения коррозионной стойкости металла.

После получения листа происходит его термическая или механическая обработка. Которая улучшает его технических характеристики, позволяя использовать его в более широких диапазонах. В качестве такой действий применяют:

Отжиг – это длительная выдержка при высокой температуре с последующим медленным охлаждением. Это обеспечивает повышение пластичности и устранение внутренних напряжений, возникших при прокатке. Отжиг также позволяет устранить избыточную прочность, которая препятствует его дальнейшей работе с ним. Листы, которые прошли данную обработку имеют маркировку буквой – М.
Нагартовка – это выдержка под давлением и при низкой температуре. Этот эффект обратный отжигу и позволяет добиться увеличения прочности, но за счет уменьшения пластичных показателей. В основном применяют этот эффект для сплавов с повышенным содержанием магния, так как он позволяет усилить этот эффект. Такие листы можно использовать для изготовления высокопрочных конструкций. Но они бояться сварки и повышенных деформаций, т.к. в связи с уменьшением пластичности могут появиться трещины. Маркируются они буквой – Н.
Полунагартовка и закаливание — это более легкие варианты нагартвки и отжига соответственно. При этом получается достичь более универсальные свойства без перекоса какого-то одного. Обозначение соответственно – Н2 и Т.
Рафинирофание – это обработка поверхности от посторонних механических включений. Процесс использует метод электролиза.

Преимущество использования

Обладая отличными коррозионностойкими, механическими и эксплуатационными свойствами эти листы не обладают завышенной стоимостью, хотя и дороже стального. Применение их в различных областях позволит выполнить изделия прочными, легкими и надежными. Долговечность, прочность и эстетическая составляющая положительно выделяют данный материал.

Приобрести качественные рифленые листы можно в .

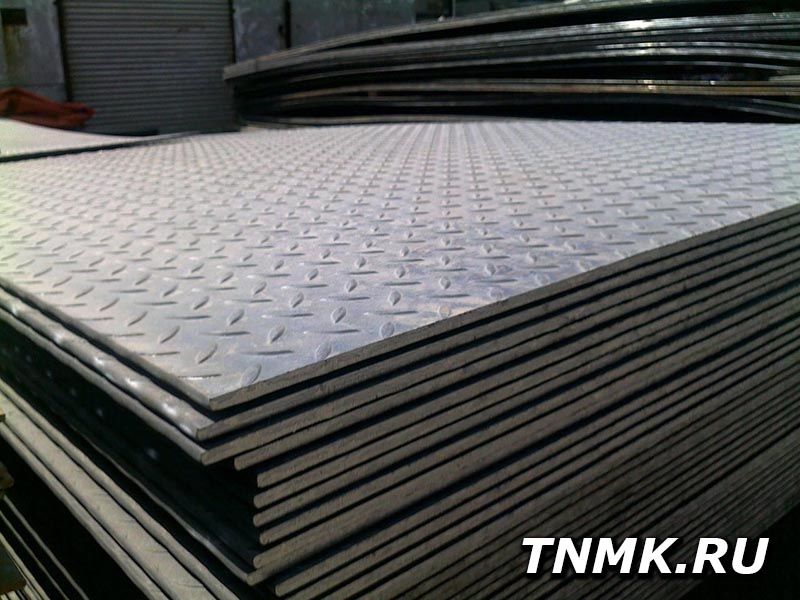

Виды стального рифленого листа, основные размеры

По стандарту стальной рифленый лист выпускается в двух видах, различающихся формой сечения, нанесенного на одну сторону и требованиям к нему.

С ромбическим

Диагонали ромба могут иметь размер:

от 25 до 30 мм – малая,
от 60 до 70 мм – большая.

Непосредственно конфигурация ромбовидных рифлей и их расположение (вдоль или поперек листа) не регламентированы – эти параметры устанавливает сам производитель.

С чечевичным

Расстояние между рифлями задается стандартом и может быть 20, 25 и 30 мм.

Производители могут выпускать листы с чечевичным рисунком разных видов:

«даймонд» – с одиночным перпендикулярным расположением рифлей,
«дуэт», «трио», «квартет», «квинтет» – группами по 2, 3, 4 и 5 рифлей соответственно.

Металлические стройматериалы

На рынок он поставляется в разнообразных вариантах. Если лист имеет только одну рифлю, он называется «чечевица». Если в текстуру две рифли, то это «дуэт». Если же их 5, то это просто рифленый лист. Важно знать, что рифли — это обозначение выпуклых неровностей на стальном изделии. Нужно учитывать, что каждый следующий блок рисунка располагается под выверенным углом. Это, с одной стороны, обеспечивает эстетичный вид, с другой — дает возможность использовать лист в определенных целях. Материалы с рисунком, как правило, разнятся по толщине:

для обеспечения чечевичного рисунка используется шаг 2,4−2,5 мм;
для формирования рифли с шириной в 3−6 мм применяется дистанции в 1 мм, и так далее;
полностью рифленый лист производится с шириной от 60 до 220 см.

В соответствии со стандартом ГОСТ, допустимо отклонение в сотые доли миллиметра. Протяжённость этого стройматериала бывает от полутора до 8 м, с рифлей, выполненной шагом в 5 см. Его высота достигает максимально 30% от толщины всего изделия. K ромбовидным листам не предъявляют такие жёсткие требования. На них ромбы могут располагаться вдоль или поперёк.

Использование

монтажа покрытий ступеней и пролетов металлических лестниц, расположенных на улице или в местах с повышенной влажностью – рифление уменьшает скольжение обуви и делает подъем менее травмоопасным,
оснащения пандусов, переходов, смотровых площадок, складов – с аналогичной целью,
отделки стен и перегородок внутри и снаружи зданий – в этом случае фактура играет исключительно декоративную роль,
при прокладке дорог – в сооружении мостиков и переходов через системы коммуникаций,
производства дизайнерских архитектурных композиций.

Для установки на открытом воздухе и увеличения срока службы листы могут предварительно оцинковываться.

Применение рифленого листа

В основном такой материал, как рифленый лист, используется для покрытия пола, чтобы сделать его не скользким, а применяется он в служебных и даже в жилищных помещениях. Помимо этого материал используют как облицовку, создают лестницы, лестничные пролеты и ступеньки, расстилают в грузовых автомобилях, где требуется пол, который будет удерживать груз, а также при производстве лифтов и т.д.

Стальной рифленый лист и материал из другого металла необходимо покрывать специальным раствором, который удержит его от коррозии, если конструкция будет использоваться вне помещения. В противном случае постройка придет в негодность совсем скоро.

Технические характеристики листов

В процессе изготовления данного вида продукции используются стали с маркировкой Ст0-Ст3 кипящего, спокойного или полуспокойного типа, а также коррозионностойкие сплавы AISI 321, 316, 430 и прочие нержавеющие составы.

Насечки расположены на расстоянии 20, 25 или 30 мм друг от друга, их высота варьируется от 0,2 до 0,3 от толщины листа (от 0,5 мм и выше). Показатель толщины рифленого профиля – в пределах от 2,5 до 12 мм. Продукция изготавливается методом горячего прокатывания.

Металлоизделия с рифлением формы «чечевица» производятся в соответствии с нормативами ГОСТа 8568-77. Исходя из стандартов, размеры листов варьируются:

длина продукции с шагом по 50 мм – 1,4-8 м;
ширина – 60 см-2,2 м.

При этом, существует возможность изготовления металлопродукции в соответствии с требованиями заказчика. Номенклатура допускает производство листов нестандартных размеров, если того требует клиент.

Из нержавеющих сталей продукция может выпускаться как с зеркальной, так и с матовой поверхностью.

Основные особенности рифленого листового проката из алюминия

Читайте также: Швеллер: описание,виды,обзор,фото,видео,обозначение,применение

Среди наиболее распространенных видов рисунка на металлоизделиях из алюминиевого сплава следует обратить внимание на:

квинтет – узор из пяти насечек;
дуэт – рисунок из двух выступов;
даймонд или алмаз – одна рифля.

Толщина таких листов варьируется в диапазоне от 1,2 до 5 мм. В соответствии со стандартом, параметры листов могут быть 1,2х3 м или 1,5х3 м.

Типоразмеры и назначение рифленого листа

Лист рифленый выпускается со следующими размерами: — с шириной равной 600-2200 мм; — с длиной равной 1400-8000 мм; — с толщиной равной 2,5-12,0 мм.

Лист рифленый изготавливается, подчиняясь ГОСТу 8568–77, и имеет такие отличия исполнений рифления: — с чечевичным выполнением рифления (еще называемый лист рифленый чечевица), с размером дистанции между рифлями в 20-30 мм; — с ромбичным выполнением рифления, с диагональю ромба равной 25-70 мм.

Чтобы подобрать и купить лист рифленый Вы можете связаться со специалистами нашей организации по телефону. При этом у Вас имеется возможность оформить индивидуальный заказ с требующимися Вам размерами и другими параметрами рифленого листа.

Лист рифленый часто применяется как напольное противоскользящее покрытие. Его широко используют в изготовлении ступеней, различных лестничных конструкций, в изготовлении настилов, применяют в целях декорации помещений в качестве облицовочных элементов, а также используют в изготовлении оградок согласно нормативам техники безопасности.

В общепринятых нормах государственного нормативного документа ГОСТ 8568–77 идет речь о том, что рифли на листе должны быть высотой не ниже 0,5 мм, причем высота должна находиться в рамках от 0,1 до 0,3 размера толщины основания.

Исходя из предназначения, лист рифленый может выпускаться с: — мерным значением длины; — кратным мерным значением длины; — мерным значением длины с максимальным остатком партии равным 10%; — кратным мерным значением длины с максимальным остатком партии равным 10%; — немерным значением длины.

Рифленый листовой металлопрокат, прошедший прокатку в станах полистной прокатки, подвергается обрезке с четырех сторон. Листовой прокат, прошедший прокатку в стане беспрерывной прокатки, разрешается выпускать с продольными катаными кромками.

Сортамент

Размерный ряд листов:

по толщине от 0,3 до 10,5 мм;
по ширине от 0,6 до 1,8 м;
длине — до 7,2 м.

Высота возвышения рифли над поверхностью листа не входит в нормируемую толщину листа. Наибольшим спросом пользуются листы толщиной до 3 мм и длиной до 3-х м при ширине в 1,2 м. Все такой панели позволяет транспортироваит ее одному человекую

Чтобы определить вес одного изделия надо вычислить усредненную толщину листа с учетом высоты рифли, умножить на длину, ширину листа и объемный вес. Объемный вес в зависимости от марки сплава приводится в справочниках и составляет от 2,7 до 2,81 г/см3. Масса одного листа составляет от 15 до 40 кг.

ГОСТом также нормируется точность геометрических параметров и тщательность обработки краев плит.

Листы стальные с ромбическим и чечевичным рифлением. Лист рифлёный Лист рифленый гост 8568 77 статус

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛИСТЫ СТАЛЬНЫЕ С РОМБИЧЕСКИМ
И ЧЕЧЕВИЧНЫМ РИФЛЕНИЕМ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.78

Настоящий стандарт распространяется на стальные горячекатаные с односторонним ромбическим и чечевичным рифлением листы общего назначения.

1. СОРТАМЕНТ

1.1а. Листовой прокат по толщине изготовляют:

высокой точности – А,

нормальной точности – В.

(Введен дополнительно, Изм. № 4).

1.1. Форма, размеры, предельные отклонения и масса 1 м 2 листа с ромбическим и чечевичным рифлением должны соответствовать указанным на черт. 1, 2 и в таблице.

ГОСТ 8568-77

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛИСТЫ СТАЛЬНЫЕ С РОМБИЧЕСКИМ
И ЧЕЧЕВИЧНЫМ РИФЛЕНИЕМ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.78

1.1а. Листовой прокат по толщине изготовляют:

высокой точности – А,

нормальной точности – В.

(Введен дополнительно, Изм. № 4).

1.1. Форма, размеры, предельные отклонения и масса 1 м 2 листа с ромбическим и чечевичным рифлением должны соответствовать указанным на , и в .

По требованию потребителя листы и рулоны изготовляют с предельными отклонениями:

20 мм – по ширине для рулонного проката свыше 1000 мм с необрезной кромкой;

15 мм – по длине для листа свыше 2000 до 6000 мм и свыше при толщине 4,0 и 5,0 мм;

25 мм – при толщине 6,0; 8,0; 10,0 и 12,0 мм.

(Измененная редакция, Изм. № 3, 4).

1.10. Отклонения от плоскостности – по ГОСТ 19903 улучшенной плоскостности.

(Измененная редакция, Изм. № 4).

1.11. (Исключен, Изм. № 1.)

1.12. Требования к стали, изготовляемой в рулонах, а также размеры рулонов по ширине – по ГОСТ 19903 .

Примеры условных обозначений

Лист горячекатаный из стали марки Ст3сп по ГОСТ 380 с односторонним ромбическим рифлением размером 3,0 ´ 1000 ´ 2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:

Лист ромб В-К-ПУ-3,0 ´ 1000 ´ 2000 Ст3сп ГОСТ 8568-77

Лист чечевица В-К-ПУ-3,0 ´ 1000 ´ 2000 Ст3сп ГОСТ 8568-77

Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380 с односторонним ромбическим рифлением размером 3,0 ´ 1000 мм, высокой точности, с катаной кромкой:

Рулон ромб А-К-3,0 ´ 1 000 Ст3сп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Рулон чечевица А-К-3,0 ´ 1 000 Ст3сп ГОСТ 8568-77

(Измененная редакция, Изм. № 2,3,4).

2.1. Листы и рулоны изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Листы и рулоны изготовляют из углеродистой стали обыкновенного качества марок Ст0, Ст1, Ст2 и Ст3 (кипящей, спокойной и полуспокойной) с химическим составом по ГОСТ 380

По согласованию изготовителя с потребителем допускается изготовлять листовой прокат без нормирования содержания хрома, никеля, меди.

2.1, 2.2. (Измененная редакция, Изм. № 4).

2.3. По требованию потребителя допускается изготовление листов из стали других марок.

2.4. Листы, прокатанные на станах полистной прокатки, обрезаются с четырех сторон.

2.5. Листы и рулоны, прокатанные на стане непрерывной прокатки, допускается поставлять с катаными продольными кромками.

Имеющиеся на кромках зазубрины не должны выводить лист за номинальные размеры по ширине.

2.4, 2.5. (Измененная редакция, Изм. № 1).

2.6. На поверхности листов не должно быть прокатных и слиточных плен, раковин-вдавов, раковин от окалины, раскатанных пузырей, трещин и загрязнений. На кромках листов не должно быть расслоений.

2.7. На поверхности листов допускаются рябизна, окалина, ржавчина, отпечатки, отдельные плены, глубина залегания которых не превышает предельных отклонений по толщине.

3.1. Листы и рулоны принимаются партиями. Партия состоит из листов одного вида рифления. Определение партии – по ГОСТ 14637 .

3.2. Для контроля размеров и качества поверхности от партии отбирают два листа или один рулон.

4.1. Контроль поверхности производят без применения увеличительных приборов.

4.2. Толщину основания листов и высоту рифлений измеряют на расстоянии не менее 100 мм от углов и 40 мм от кромок.

Размеры в любой измеряемой точке не должны выводить толщину листа за предельные отклонения.

4.3. Высота рифлей h определяется как разность размеров общей толщины листа s + h и толщины основания листа s .

5.1. Маркировка, упаковка, транспортирование и хранение – по ГОСТ 7566 .

(Измененная редакция, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.77 № 926

3. ВЗАМЕН ГОСТ 8568-57

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ИЗДАНИЕ (сентябрь 2004 г.) с Изменениями № 1, 2, 3, 4, утвержденными в октябре 1978 г., ноябре 1980 г., июне 1987 г., июне 1989 г. (ИУС 11-78, 1-81, 11-87, 11-89), Поправкой (ИУС 2-2003)

Толщина основания листа s , мм

Предельные отклонения по толщине листа при ширине, мм

Ширина основания рифлей b , мм

Угол при вершине рифлей j , град

Длина рифлей l , мм

Радиус закругления рифлей R , мм

Расположение рифлей на плоскости листа j 1 , град

Масса 1 м 2 листа, кг

Предельные отклонения по массе, %

от 600 до 1000

св. 1000 до 1500

св. 1500 до 2000

св. 2000 до 2200

нормальная точность

высокая точность

нормальная точность

высокая точность

нормальная точность

высокая точность

нормальная точность

высокая точность

Номин.

Пред. откл.

Номин.

Пред. откл.

Ромбическое рифление

Чечевичное рифление

Примечания:

1. Толщина листов с односторонним ромбическим и чечевичным рифлением определяется по толщине основания листа s в миллиметрах.

2 Для листов, прокатанных на станах полистной прокатки, в средней части ширины листа, допускается толщина основания на 0,2 мм выше плюсового предельного отклонения.

3. Ширина основания рифлей b , угол при вершине рифлей j , диагонали ромба t 1 + t 2 , угол расположения рифлей на плоскости листа j 1 , расстояние между рифлями t , длина рифлей l , радиус закругления рифлей R на готовых листах не контролируются и даны для расчетов при изготовлении инструмента.

4. Масса 1 м 2 листа определена по номинальным размерам листов, высоте рифлей, равной 0,2 толщины листа, малой диагонали ромба, равной 27,5 мм, большей диагонали ромба, равной 65 мм. Плотность стали 7,85 г/см 3 .

5. (Исключено, Изм. № 4).

(Измененная редакция, Изм. № 2, 3, 4; Поправка).

1.2. Рифленый прокат изготовляют в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

(Измененная редакция, Изм. № 3).

1.3. Высота рифлей на листах должна быть 0,1 – 0,3 толщины основания листа, но не менее 0,5 мм. По требованию потребителя листы толщиной основания 5 мм и более должны иметь высоту рифлей не менее 1,0 мм.

(Измененная редакция, Изм. № 2).

1.4. Листы с ромбическим рифлением изготовляют с диагоналями ромба (25-30) ´ (60-70) мм. Конфигурация рифлений и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем.

По требованию потребителя разрешается изготовление листа с другим соотношением диагоналей ромба.

(Измененная редакция, Изм. № 2, 3).

1.5. Листы с чечевичным рифлением изготовляют с расстоянием между рифлями 20, 25 и 30 мм.

1.6. Листы изготовляют шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

1.7. По требованию потребителя допускается изготовление листов других размеров.

1.8. Листы по размерам изготовляются:

с указанием размеров по толщине в соответствии с размерами, указанными в таблице, и по ширине и длине в пределах, указанных в п. 1.6 – форма I;

с указанием размеров по толщине в пределах, указанных в таблице, без указания размеров по ширине и длине – форма II;

с указанием размеров, кратных по ширине и длине размерам, указанным потребителем в пределах, установленных в п. 1.6 – форма III;

с указанием мерных размеров в пределах, указанных в п. 1.6 – форма IV.

(Измененная редакция, Изм. № 1).

1.9. Предельные отклонения по длине и ширине листов – по ГОСТ 19903

По требованию потребителя листы и рулоны изготовляют с предельными отклонениями:

20 мм – по ширине для рулонного проката свыше 1000 мм с необрезной кромкой;

15 мм – по длине для листа свыше 2000 до 6000 мм и свыше при толщине 4,0 и 5,0 мм;

25 мм – при толщине 6,0; 8,0; 10,0 и 12,0 мм.

(Измененная редакция, Изм. № 3, 4).

1.10. Отклонения от плоскостности – по ГОСТ 19903 улучшенной плоскостности.

(Измененная редакция, Изм. № 4).

1.11. (Исключен, Изм. № 1.)

1. 12. Требования к стали, изготовляемой в рулонах, а также размеры рулонов по ширине – по ГОСТ 19903 .

Примеры условных обозначений

Лист горячекатаный из стали марки Ст3сп по ГОСТ 380 с односторонним ромбическим рифлением размером 3,0´1000´2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:

Лист ромб В-К-ПУ-3,0´1000´2000 Ст3сп ГОСТ 8568-77

Лист чечевица В-К-ПУ-3,0´1000´2000 Ст3сп ГОСТ 8568-77

Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380 с односторонним ромбическим рифлением размером 3,0´1000 мм, высокой точности, с катаной кромкой:

Рулон ромб А-К-3,0´ 1000 Ст3сп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Рулон чечевица А-К-3,0´ 1000 Ст3сп ГОСТ 8568-77

(Измененная редакция, Изм. № 2,3,4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1, 2.2. (Измененная редакция, Изм. № 4).

2.3. По требованию потребителя допускается изготовление листов из стали других марок.

(Измененная редакция, Изм. № 3).

2.4. Листы, прокатанные на станах полистной прокатки, обрезаются с четырех сторон.

Имеющиеся на кромках зазубрины не должны выводить лист за номинальные размеры по ширине.

2.4, 2.5. (Измененная редакция, Изм. № 1).

3. ПРАВИЛА ПРИЕМКИ

3.2. Для контроля размеров и качества поверхности от партии отбирают два листа или один рулон.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Контроль поверхности производят без применения увеличительных приборов.

4.2. Толщину основания листов и высоту рифлений измеряют на расстоянии не менее 100 мм от углов и 40 мм от кромок.

Размеры в любой измеряемой точке не должны выводить толщину листа за предельные отклонения.

4.3. Высота рифлей h определяется как разность размеров общей толщины листа s + h и толщины основания листа s .

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка, упаковка, транспортирование и хранение – по ГОСТ 7566 .

1.9; 1.10; 1.12

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Лист рифленый стальной ГОСТ 8568-77 с односторонним ромбическим и чечевичным рифленым рифлением общего назначения. Рифленую сталь изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

Высота рифлей на листах должна быть 0,2 – 0,3 толщины основания листа, но не менее 0,5 мм.

Листы с ромбическим рифлением изготавливают с диагоналями ромба (25-30)х(60-70) мм. Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем. Пжяы с чечевичным рифлением изготавливаются с расстоянием между рифлями 20, 25 м 30 мм.

Рифлёный лист с чечевичным рифлением А-1-ПВ-СтЗсп2-6х600х6000 TV 14-2-818-88 с катаной кромкой, односторонним рифлением изготавливается из углеродистой стали с химическим составом по ГОСТ 380. Высота рифов на полосе 1,5 мм на расстоянии 40 мм от боковой кромки. Листы изготавливают шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

По соглашению изготовителя с потребителем допускается изготовление листов других размеров.

В зависимости от назначения рифлёный листы изготавливаются:

мерной длины;
кратной мерной длины;
мерной длины с остатком не более 10% массы партии;
кратной мерной длины достатком не более 10% массы партии;
немерной длины.

Остатком считают рифлёные листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.

Примеры условных обозначений:

Лист горячекатаный из стали марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000х2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:
Лист ромб В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

Лист чечевица В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000 мм, высокой точности, с катаной кромкой:
Рулон ромб А-К-3,0х1000 Ст3сп ГОСТ 8568-77.

То же, с чечевичным односторонним рифлением:
Рулон чечевица А-К-3,0х1000 Ст3сп ГОСТ 8568-77.

Толщина и масса 1м 2 рифлёного листа (ГОСТ 8568-77)

Толщина основания листа S, мм	Ширина основания рифлей b, мм	Масса 1м 2 , кг
ромбическое рифление
2,5	5,0	21,0
3,0	5,0	25,1
4,0	5,0	33,5
5,0	5,0	41,8
6,0	5,0	50,0
8,0	5,0	66,0
10,0	5,0	83,0
12,0	5,0	99,3
чечевичное рифление
2,5	3,6	20,1
3,0	4,0	24,2
4,0	4,0	32,2
5,0	5,0	40,5
6,0	5,0	48,5
8,0	6,0	64,9
10,0	6,0	80,9
12,0	6,0	96,8

Лист стальной рифленый согласно с односторонним ромбическим и чечевичным рифлением общего назначения изготовляют в листах и рулонах, высота рифлей на листах должна быть 0,2-0,3 толщины основания листа, но не менее 0,5мм .

Просечно-вытяжной лист (просечка) изготавливается согласно ТУ 36.26.11-5-8. 1. для изготовления настилов и ступеней маршевых лестниц. Решетчатые настилы используются для площадок техобслуживания и проходных мостиков в нефтяной, газовой, нефтехимической промышленности, на электростанциях, а также для стальных конструкций всех назначений.

ГОСТ 8568-77

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

к ГОСТ 8568-77 Листы стальные с ромбическим и чечевичным рифлением. Технические условия

каком месте

Напечатано

Должно быть

Си. Изменение № 3 (ИУС № 11-87) и Переиздайте (саипябрь 1993 г.) с Изменениями № 1, 2, 3, 4

Пункт 1.1. Таблица, Ромбическое рифление. Графа «Масса 1 м 2 листа, ю>, Для толщины основания листа:

s – 6,0 мм s – 8,0 мм

66

66,6

Си. Переиздание (декабрь 1995 г.) и Издание (сентябрь 2004 г.)

с Изменениями № 1, 2, 3, 4

Пункт 1. 1. Таблица. Ромбическое рифление. Графа «Масса 1 м 2 листа, кг». Для толщины основания листа s – 6,0 мм

(ИУС Ms 122005 г.)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛИСТЫ СТАЛЬНЫЕ С РОМБИЧЕСКИМ И ЧЕЧЕВИЧНЫМ РИФЛЕНИЕМ

Технические условия

Corrugated steel rhombic and lentil form sheets. Specifications

MKC 77.140.50 * 1

Дата введения 01.01.78

1. СОРТАМЕНТ

1.1а. Листовой прокат по толщине изготовляют: высокой точности – А, нормальной точности – В.

(Введен дополнительно, Изм. № 4).

Издание официальное

Перепечатка воспрещена

от 600 до 1000		св. 1000 до 1500

I по толщине листа при ie, мм

основания

Угол при вершине

св. 1500 до 2000

св. 2000 до 2200

рифлей Ъ, мм

рифлей ф, град

Нормальная

точность

Ромбическое рифление

Чечевичное рифление

6. 0 8,0 10,0 12,0

6.0 8,0 10,0 12,0

2. Для листов, прокатанных на станах полистной прокатки, в средней части ширины листа допускается толщина основания на 0,2 мм выше плюсового предельного отклонения.

3. Ширина основания рифлей Ь, угол при вершине рифлей ф, диагонали ромба / + t 2 , угол расположения рифлей на плоскости листа ф, расстояние между рифлями t, длина рифлей I, радиус закругления рифлей R на готовых листах не контролируются и даны для расчетов при изготовлении инструмента.

4. Масса 1 м 1 2 листа определена по номинальным размерам листов, высоте рифлей, равной 0,2 толщины листа, малой диагонали ромба, равной 27,5 мм, большей диагонали ромба, равной 65 мм. Плотность стали – 7,85 г/см 3 4 5 .

5. (Исключено, Изм. № 4).

(Измененная редакция, Изм. № 2, 3, 4, Поправка).

1.2. Рифленый прокат изготовляют в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

1.3. Высота рифлей на листах должна быть 0,1-0,3 толщины основания листа, но не менее 0,5 мм. По требованию потребителя листы толщиной основания 5 мм и более должны иметь высоту рифлений не менее 1,0 мм.

(Измененная редакция, Изм. № 2).

1.4. Листы с ромбическим рифлением изготовляют с диагоналями ромба (25-30) х (60- 70) мм. Конфигурация рифлений и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем.

По требованию потребителя разрешается изготовление листа с другим соотношением диагоналей ромба.

(Измененная редакция, Изм. № 2, 3).

1.5. Листы с чечевичным рифлением изготовляют с расстоянием между рифлями 20, 25 и 30 мм.

1.6. Листы изготовляют шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

1.7. По требованию потребителя допускается изготовление листов других размеров.

(Измененная редакция, Изм. № 3).

1.8. Листы по размерам изготовляются:

с указанием мерных размеров в пределах, указанных в п. 1.6 – форма IV.

(Измененная редакция, Изм. № 1).

1.9. Предельные отклонения по длине и ширине листов – по ГОСТ 19903.

По требованию потребителя листы и рулоны изготовляют с предельными отклонениями;

20 мм – по ширине для рулонного проката свыше 1000 мм с необрезной кромкой;

15 мм – по длине для листа свыше 2000 до 6000 мм и свыше при толщине 4,0 и 5,0 мм;

25 мм – при толщине 6,0; 8,0; 10,0 и 12,0 мм.

(Измененная редакция, Изм. № 3, 4).

1.10. Отклонения от плоскостности – по ГОСТ 19903 для нормальной и улучшенной плоскостности.

(Измененная редакция, Изм. № 4).

1.11. (Исключен, Изм. № 1).

1.12. Требования к прокату, изготовляемому в рулонах, а также размеры рулонов по ширине – по ГОСТ 19903.

Примеры условных обозначений:

Лист горячекатаный из стали марки СтЗсп по ГОСТ 380 с односторонним ромбическим рифлением размером 3,0 х 1000 х 2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:

Лист ромб В- К- ПУ-3,0х 1000у. 2000 СтЗсп ГОСТ 8568-77

Лист чечевица В-К-ПУ-3,0у 1000 у 2000 СтЗсп ГОСТ 8568-77

Рулонный горячекатаный прокат марки СтЗсп по ГОСТ 380 с односторонним ромбическим рифлением размером 3,0 х 1000 мм, высокой точности, с катаной кромкой:

Рулон ромб А-К-3,0 у 1000 СтЗсп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Рулон чечевица А-К-3,0у 1000 СтЗсп ГОСТ 8568-77.

(Измененная редакция, Изм. № 2, 3, 4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.2. Листы и рулоны изготовляют из углеродистой стали обыкновенного качества марок СтО, Ст1, Ст2 и СтЗ (кипящей, спокойной и полуспокойной) с химическим составом по ГОСТ 380.

2.1. 2.2. (Измененная редакция, Изм. № 4).

2.3. По требованию потребителя допускается изготовление листов из стали других марок.

(Измененная редакция, Изм. № 3).

2.4. Листы, прокатанные на станах полистной прокатки, обрезаются с четырех сторон.

Имеющиеся на кромках зазубрины не должны выводить лист за номинальные размеры по ширине.

2.4, 2.5. (Измененная редакция, Изм. № 1).

3. ПРАВИЛА ПРИЕМКИ

3.2. Для контроля размеров и качества поверхности от партии отбирают два листа или один рулон.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Контроль поверхности производят без применения увеличительных приборов.

4.2. Толщину основания листов и высоту рифлений измеряют на расстоянии не менее 100 мм от углов и 40 мм от кромок.

Размеры в любой измеряемой точке не должны выводить толщину листа за предельные отклонения.

4.3. Высота рифлей h определяется как разность размеров общей толщины листа s + h и толщины основания листа s.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка, упаковка, транспортирование и хранение – по ГОСТ 7566.

(Измененная редакция, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

3. ВЗАМЕН ГОСТ 8568-57

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Редактор Л.И. Нахимова Технический редактор В.Н. Прусакова Корректор А. С. Черноусова Компьютерная верстка С. В. Рябовой

Изд. лиц. № 02354 от 14.07.2000. Сдано в набор 20. 09.2004. Подписано в печать 06.10.2004. Усл.печ.л. 0,93. Уч.-изд.л. 0,60.

Тираж 162 экз. С 4125. Зак. 866.

ИПК Издательство стандартов, 107076 Москва, Колодезный пер., 14. e-mail:

Набрано в Издательстве на ПЭВМ

Отпечатано в филиале ИПК Издательство стандартов – тип. “Московский печатник”, 105062 Москва, Лялин пер., 6.

Является основным государственным стандартом, который регламентирует изготовление листов стальных с ромбическим и чечевичным рифлением изготовленных методом горячей деформации. Данный стандарт относится как к обычной, так и к нержавеющей стали, поэтому если вас интересуют нержавеющие листы, этот стандарт будет Вам полезен.

Сортамент

Первое, что интересует покупателя, это размеры. содержит сортамент листов с ромбическим и чечевичным рифлением. Для выпуска доступны следующие размеры: по толщине от 2,5 до 12 мм , по ширине от 600 до 2200 мм , по длине от 1400 до 8000 мм с градацией 50 мм. Однако допускается и изготовление изделий других размеров.

На практике это очень просто: достаточно посмотреть на рисунок фактурной поверхности .

При ромбическом рифлении на поверхности отчетливо просматриваются выпуклые линии, которые пересекаясь, образуют ромбовидные ниши. Эти выпуклые линии имеют четкие границы, и они непрерывны по всей дине.
В случае с чечевичным рифлением на поверхности листа определенным образом располагаются выступы. Они напоминают небольшие горки и расположены под прямым углом друг к другу. Эти выступы короткие и более пологие.

При покупке важно принять во внимание, что рифление наносится на поверхность только с одной стороны!

Стандарт регламентирует следующие параметры для каждого размера листа: толщину, ширину, массу одного квадратного метра и отклонения по размерам. Такие параметры, как ширина основания рифлей, угол при вершине рифлей, длина рифлей, радиус их закругления, и их расположение на плоскости указаны в стандарте, но не контролируются . Они даны в качестве справочного материала для изготовления инструментов.

При измерении толщины важно знать, что толщиной считается основание листа без учета высоты рифления.

Важно знать, что рифленый прокат с односторонним рифлением выпускается также в виде рулонов.

Размеры рифления

Что касается высоты рифлей, то в стандарте указано, что она должна быть в пределах 0,1 – 0,3 толщины , но не менее 0,5 мм. В случае, если потребителю требуются толстые листы (5 мм и более), то разрешается увеличить минимальную высоту рифлей до 1 мм, но только по согласованию.

Для листов с чечевичным рифлением расстояние между рифлями может быть 20, 25 или 30 мм.

Предельные отклонения

Предельные отклонения по толщине листа можно посмотреть в таблице выше, но там не указаны отклонения по длине и ширине. В стандарте указано, что их необходимо брать из ГОСТ 19903 Прокат листовой горячекатаный . Отклонения от плоскости необходимо брать из этого же стандарта для нормальной и улучшенной плоскости.

В случае, если прокат изготавливается в рулонах, требования и размеры рулонов необходимо брать из ГОСТ 19903.

Условные обозначения

В начале идет маркировка изделия. Указан тип изделия: лист или рулон и вид рифления.
Далее идет указание точности изготовления: А – высокой точности, В – нормальной.
После этого указан тип кромки. К – катаная.
Затем идут размеры: толщина х ширина х длина (или толщина х ширина в случае рулона)
В самом конце указана марка стали и ГОСТ.

Технические Требования

Листы с ромбическим и чечевичным рифлением изготавливаются в соответствии с требованиями из углеродистой стали или из сталей других марок.

При изготовлении на стане полистной прокатки, изделие обрезают с четырёх сторон.

При изготовлении на стане непрерывной прокатки допускается наличие катаных продольных кромок. В случае, если на кромках имеются зазубрены, их величина не должна выводить ширину листа за номинальные размеры.

Приемка и Испытания

Высота рифлей определяется путем вычитания толщины основания листа из общей толщины.

История Стандарта

Был разработан и внесен Министерством черной металлургии СССР. 13 апреля 1977 года был утвержден и введен в действие государственным комитетом Стандартов Совета Министров СССР взамен ГОСТ 8568-57.

После распада СССР данный стандарт был принят на территории России. В 1995 году Межгосударственный совет по стандартизации, метрологии и сертификации снял с него ограничение срока действия.

Спецификация изделий из листового модифицированного битума

В настоящее время на рынке США доступно более 900 полимерно-битумных листовых материалов для использования в малоуклонные мембранные кровельные системы. Для этих продуктов существует 26 типов и классов стандартов ASTM International. Как В результате сравнение и правильное определение битумно-модифицированных листовых продуктов может быть сложной задачей.

Международные стандарты ASTM

ASTM D5147, «Стандартные методы испытаний для отбора проб и испытаний модифицированного битумного листового материала», содержит общепринятый в отрасли метод отбора проб и испытаний полимерно-битумных листовых материалов. Стандарт включает методы испытаний общей толщины материала и покрытия, деформационных свойств, прочности на разрыв, содержания влаги, водопоглощение, стабильность размеров, низкотемпературная гибкость, заделка гранул, стабильность соединения и низкотемпературная раскатка.

Различные тесты, включенные в стандарт, используются в качестве основы для тестирования физических свойств, указанных в ASTM. Международные стандарты материалов для полимерно-битумных листовых материалов. ASTM International имеет отдельные стандарты на продукцию из битумно-полимерного листового проката на основе специального полимерного модификатора и армирующего материала тип.

Для изделий из битумных листов, модифицированных полимером СБС, применяются следующие стандарты продукции:

ASTM D6162, «Стандартные технические условия на стирол-бутадиен-стирольные (SBS) модифицированные битумные листовые материалы с использованием сочетание армирования полиэфиром и стекловолокном»
ASTM D6163, «Стандартные технические условия на стирол-бутадиен-стирольные (SBS) модифицированные битумные листовые материалы с использованием Армирование стекловолокном”
ASTM D6164, «Стандартные технические условия на стирол-бутадиен-стирольные (SBS) модифицированные битумные листовые материалы с использованием Полиэфирное усиление».

В рамках ASTM D6162 и ASTM D6163 классификации типа I, типа II и типа III различают физические свойства. характеристики. ASTM D6164 имеет классификации только типа I и типа II. В дополнение к этим классификациям типов, каждый стандарт дополнительно различает покрытие из минерального гранулята, обозначенное как Grade G, и покрытие с гладкой поверхностью. листы, обозначенные маркой S.

Кроме того, для изделий из битумных листов, модифицированных полимером SBS, с покрытием из фольги, ASTM D629.8, “Стандартная спецификация для Битумные листы, модифицированные стирол-бутадиен-стиролом (SBS), армированные стекловолокном, с нанесенным на заводе металлом Поверхность». ASTM D6298 не содержит классификаций типа или сорта.

Для изделий из битумно-битумных листов, модифицированных полимерами APP, применяются следующие стандарты продукции:

ASTM D6222, «Стандартные технические условия на битумные листовые материалы, модифицированные атактическим полипропиленом (APP) с использованием Полиэфирное усиление».
ASTM D6223, «Стандартные технические условия на битумные листовые материалы, модифицированные атактическим полипропиленом (APP) с использованием Комбинация армирования полиэфиром и стекловолокном”

В рамках этих стандартов классификации Типа I и Типа II различают характеристики физических свойств. Листы с покрытием из минерального гранулята далее обозначаются как Марка Г, а листы с гладкой поверхностью обозначаются как Марка С.

Кроме того, ASTM D6509, «Стандартная спецификация битумных базовых листовых материалов, модифицированных атактическим полипропиленом (APP). Использование армирования стекловолокном» относится к гладким, армированным стекловолокном битумам, модифицированным полимером APP. базовые листы.

Помимо соблюдения минимальных требований к физическим свойствам, производители должны предоставлять конкретный продукт. маркировка на их упаковке. Если иное не согласовано между поставщиком материала и покупателем, упаковка должна быть маркирована наименованием производителя; торговая марка продукта; Международное обозначение ASTM, включая тип и класс, если применимо; чистая площадь покрытия; и, если это не видно по торговой марке продукта, модификатор битума тип.

Например, битумный лист, модифицированный полимером СБС, с покрытием из минерального гранулята и армированием стекловолокном. имеющие относительно высокие пиковые нагрузки и значения физических свойств прочности на разрыв, обозначаются как ASTM D6163, тип III, Оценка Г.

Ограниченный обзор литературы производителей о продуктах и маркировки на упаковках показывает, что многие битумные листы, модифицированные полимером, производители продуктов предоставляют неполные обозначения ASTM International. Это вызывает особую тревогу, поскольку Соответствие модифицированных полимерами битумных листовых материалов применимым международным стандартам ASTM является требованием большинство строительных норм, в том числе Международные строительные нормы и правила,® Редакция 2018 г. . В общем, оказывается производители продуктов премиум-класса лучше справляются с обеспечением надлежащей маркировки продуктов, чем производители товаров премиум-класса. товарные продукты.

рекомендации NRCA

Полимерно-модифицированные битумные мембранные листы можно сравнить с NRCA. рекомендует указывать их на основе их международных обозначений ASTM, включая тип и класс классификаций, если применимо.

Кроме того, NRCA рекомендует производителям полимерно-битумных листов продукты предоставляют в своей документации по продуктам и маркировке упаковки соответствующие обозначения ASTM International, включая классификации типов и сортов, если это применимо, чтобы облегчить сравнение продуктов и соответствие требования строительных норм.

При сравнении битумно-модифицированных листовых продуктов прямое сравнение лучше всего проводить между продуктами, имеющими то же международное обозначение ASTM, а также классификация типов и сортов. Продукты с различными стандартами ASTM International обозначения производятся по-разному и, как следствие, будут иметь разные физические свойства. Продукты с одно и то же обозначение, но с разной классификацией типов, также будет иметь разные значения физических свойств.

Дополнительная информация о полимерно-битумных листовых материалах содержится в Руководстве по кровельным работам NRCA: Мембранные кровельные системы—2019 .

Марк С. Грэм — вице-президент NRCA по техническим услугам.
@MarkGrahamNRCA

Эта колонка является частью Research + Tech. Нажмите здесь, чтобы прочитать дополнительные истории из этого раздела.

расшифровка марок профнастила. Как определить бренд? Обозначение марки стали

Буквенная маркировка
Что означают цифры?
Общие бренды

При выборе профнастила особое внимание следует уделить его маркировке. Его расшифровка позволяет определить назначение материала, его несущую способность, указывает высоту гофры. Стоит узнать немного больше о том, как определить марку стали и самого профнастила, на что обратить особое внимание.

Буквенная маркировка

Первой в обозначении профнастила стоит его маркировка, имеющая вид одной или нескольких букв. Расшифровка букв определяет цель, для которой предназначен материал. Основная классификация профлиста выглядит так.

“МП”. Это обозначение металлополимера – материала, имеющего снаружи прочное декоративно-защитное покрытие. По многим параметрам, включая размерные параметры и тип волны, он соответствует поликарбонату, используемому для создания прозрачных кровельных вставок. Профлист этого типа используется для устройства крыш над мансардными этажами. Прочность декоративно-защитного покрытия варьируется в зависимости от его толщины: самые надежные варианты выдерживают значительные эксплуатационные нагрузки.

“Н”. За этим обозначением скрывается несущий тип профлиста, который считается универсальным вариантом для создания кровли, заборов, облицовки каркасных зданий и сооружений. Повышенная жесткость и прочность материала достигается за счет увеличения высоты волн, а также за счет специальной канавки в центре каждого гофрированного элемента. Такому покрытию не страшны ветровые нагрузки, обильные снегопады и прочие внешние угрозы.

“С”. Эта буква обозначает стеновой материал с не слишком высокими несущими характеристиками. Он подходит исключительно для использования в качестве внешней облицовки зданий. Малая толщина профлиста и слабо выраженный рельеф делают его уязвимым к ударным нагрузкам и сильному ветру.

“НС”. Марка профлиста с таким обозначением читается как нематериал-стеновой. Это значительно расширяет область применения материала. Профлист «НС» применяется для наружной обшивки зданий и сооружений, формирования кровельных конструкций и навесов, изготовления несъемной опалубки.

Это основные бренды, представленные на рынке. Учитывая буквенное обозначение, вы без труда подберете материал в соответствии с его назначением и требованиями к прочности.

Что означают цифры?

При изучении маркировки профлиста можно обратить внимание на то, что обозначения состоят из комбинации букв и цифр. Они определяют не только назначение, но и индивидуальные характеристики материала. Сразу после букв идут цифры, обозначающие высоту профиля. Он отмечается в миллиметрах: от 20 до 75. Чем выше этот показатель, тем интенсивнее будет рельеф.

После обозначения высоты профиля указывается толщина стального листа. Этот показатель также указывается в миллиметрах. Это важно, поскольку влияет на прочность и жесткость материала. Далее в маркировке указывается установочная ширина материала, которая отличается от общей в меньшую сторону. Последнее число в строке — максимальная длина листа. Все эти показатели указаны в миллиметрах.

Распространенные марки

Профнастил из прочной стали имеется в продаже в достаточно широком ассортименте. Зная особенности его маркировки и умея ее читать, можно легко определить, какой вариант подходит для изготовления козырька, создания забора, облицовки стен. Основное значение всегда имеет сочетание буквы и первой цифры, обозначающей высоту профиля. Наиболее популярные варианты стоит рассмотреть подробнее.

«С10»

Этот вид профнастила чаще всего используется как альтернатива полимерному сайдингу. Тонкая сталь и минимальная высота профиля не обеспечивают ему достаточной надежности.

Но материал дешевый, а в окрашенном виде напоминает вагонку.

“С17”

Чаще всего профлист с такой маркировкой продается в оцинкованном виде. Он универсален, имеет ярко выраженный рельеф, прекрасно подходит для формирования облицовки стен, создания навесов или кровли на хозяйственных постройках. Листы хорошо поддаются окрашиванию, а декоративно-защитное покрытие можно наносить с 1 или 2 сторон.

“C18”

Этот тип настенного покрытия имеет увеличенную высоту профиля и изготавливается из более прочной и толстой стали. Несмотря на то, что его несущая способность достаточно мала, материал с успехом используется при строительстве навесов, скатных крыш с малой снеговой нагрузкой. Также подходит для строительства временных заборов.

Листы хорошо поддаются окраске полимерными эмалями.

“С21”

Профнастил этого типа считается наиболее популярным для использования в хозяйственных нуждах. Его рельеф хорошо выражен, что позволяет обеспечить оптимальное соотношение прочностных характеристик и жесткости. Применение и назначение аналогичны другим листам категории стеновых.

“NS 44 1000”

Профлист с такой маркировкой относится к универсальным вариантам. Имеет монтажную ширину 1 м. Основное его назначение – возведение заборов и ограждений, обустройство кровли. Этот бренд считается лучшим выбором по соотношению цена-качество.

Листы достаточно прочные и выдерживают интенсивные эксплуатационные нагрузки.

“НС 35”

Популярный универсальный вид профнастила. Листы с такой маркировкой хорошо зарекомендовали себя в эксплуатации в качестве элементов заборов: постоянных или временных. Пригодны для кровли, устройства наружных стен и внутренних перегородок в ангарах, торговых павильонах. Высота профиля обеспечивает жесткость конструкции, а толщина оцинкованного листа 0,8 мм позволяет не опасаться за его целостность даже при значительных эксплуатационных нагрузках.

“С44”

Данный вид стенового материала имеет выраженный рельеф, изготавливается из оцинкованной стали повышенной толщины. Несмотря на то, что профлист обозначается как стеновой, он широко используется и для других хозяйственных нужд.

Можно использовать для создания временных и постоянных ограждений, применять для обшивки бытовок и других каркасных сооружений.

“N 57750”

Листы с такой маркировкой обладают отличными несущими свойствами. Высокий профиль делает их хорошим решением для использования на крыше, а монтажная ширина 750 мм обеспечивает достаточный комфорт для горизонтальной и вертикальной установки. Кровля, покрытая профлистом «Н 57750», позволяет гарантировать отсутствие проблем с протечками сроком более 10 лет.

Эти марки профлиста можно назвать самыми востребованными и популярными. Но на рынке есть и другие предложения, ориентированные на решение конкретных задач. Эти материалы производятся с полимерным или оцинкованным покрытием, различаются по типу и высоте рельефа.

Прочие

Поскольку маркировка профлиста определяет его назначение, специалисты предпочитают различать категории такой продукции по назначению. Некоторые материалы считаются универсальными: их жесткость и прочность всегда выше, чем у бюджетных аналогов. Популярные варианты в этой категории включают следующие сорта профнастила.

“H75”. Жесткий профнастил из толстолистовой стали с высотой профиля 75 мм считается оптимальным выбором для создания прочного кровельного покрытия. Рельефная поверхность материала выдерживает максимальную интенсивность эксплуатационных нагрузок. Листы этой марки выпускаются в оцинкованном и полимерном исполнении, на полках имеются специальные пазы, обеспечивающие повышенную прочность. К областям их применения относится также формирование несъемной опалубки, армирование стен зданий и сооружений.

“С8”. Тонкий профлист с оригинальным рельефом и небольшой высотой полки отличается привлекательностью и необычным внешним видом. Он широко используется в отделке наружных стен зданий. Стальной прокат, применяемый в производстве, имеет толщину от 0,35 до 0,7 мм, может иметь оцинкованное или полимерное покрытие. Такой лист подходит для возведения подвесных потолочных конструкций, может использоваться для формирования козырьков, ненагруженных крыш и навесов.

“H60”. Универсальный несущий профлист с данной маркировкой имеет трапециевидный рельеф, изготовлен из толстого проката. В материале используются специальные бороздки – ребра жесткости, повышающие устойчивость к ветровым и снеговым нагрузкам. Имеет широкий спектр применения, подходит для возведения постоянных заборов на фундаменте.

“НС10”. Легкий универсальный профлист с небольшой высотой рельефа подходит для использования в качестве материала для облицовки стен, подвесных потолков и других архитектурных элементов. С некоторыми ограничениями его можно использовать при строительстве навесов и кровельных конструкций. Этот профлист не рассчитан на серьезные нагрузки.

“h244”. Такая маркировка встречается достаточно редко и только в специализированных разновидностях профлистов. Высота профиля здесь максимальная, он ориентирован на строительство промышленных объектов со значительным количеством пролетов. Жесткость материала позволяет свести к минимуму использование вспомогательных опор.

Зная, как читать маркировку профлиста, можно легко понять особенности и назначение материала при его выборе. Такие знания пригодятся и в том случае, если вам необходимо приобрести отдельные элементы для замены, ремонта кровли или забора.

Комментарий успешно отправлен.

Рекомендуем прочитать

Все, что вам нужно знать перед покупкой

Источник: Mullets Aluminium

По данным на 2019 год, металл является вторым по популярности типом кровли жилых домов в США.данные.

Принимая во внимание преимущества металлической кровли, в том числе долговечность, окупаемость инвестиций и минимальное обслуживание, это не должно вызывать удивления.

Гофрированные панели, один из таких видов металлической кровли, подслащивают сделку своей превосходной долговечностью и доступностью.

Несмотря на то, что гофрированная металлическая кровля, безусловно, заслуживает внимания по этим причинам, мы рекомендуем учитывать затраты, потенциальные недостатки, а также альтернативы, прежде чем принимать какие-либо решения о покупке.

Читайте дальше, чтобы получить всесторонний обзор и наши рекомендации по гофрированной металлической кровле.

На этой странице:

Что такое гофрированный металл?
Сколько стоит гофрированный металл?
Недостатки гофрированной металлической кровли
Гофрированный металл против стоячего фальца
Стоит ли покупать гофрированную металлическую кровлю?

Что такое гофрированный металл?

Традиционно гофрирование относится к характерному S-образному или волнообразному узору, сформированному в виде металлических листов. Этот процесс придает металлу большую гибкость для изгиба перпендикулярно гребням, одновременно повышая жесткость. На практике гофрирование значительно увеличивает прочность там, где это имеет значение, сохраняя при этом тонкий и легкий профиль металлических листов.

Глубина гофрирования влияет на прочность панели, где более глубокий гофр повышает прочность.

Гофрированные металлические панели обычно бывают размеров ?», ¾”, ½” и ¼”, где значение представляет глубину гофра. Среди этих размеров ?» панель обеспечит наибольшую структурную прочность, потому что ее гофры проходят глубже.

Источник изображения: McElroy Metal

Сегодня профессионалы отрасли также склонны включать в определение гофрированного металла ребристые, гофрированные и другие профилированные модели, поскольку они, по сути, обеспечивают те же характеристики.

Сколько стоит крыша из гофрированного металла?

Во многом в зависимости от типа материала кровельные панели из гофрированного металла стоят от до 15 долларов за квадратный фут . Для средней крыши площадью 1700 квадратных футов вы можете рассчитывать заплатить от 6800 до 25 500 долларов за полностью гофрированную металлическую крышу.

Примечание по расчету необходимого количества профнастила : для герметизации швов между каждым профнастилом монтажники слегка перекрывают их. Это означает, что вы получите меньше покрытия на панель, чем их ширина.

Источник изображения: Corten Roofing

Производители гофрированного металла называют это «покрытием» панели. Если вы нанимаете профессиональных кровельщиков, они должны учитывать это при составлении сметы.

Планируете заняться своими руками? Разделите площадь поверхности вашей крыши на ширину покрытия отдельной панели. Полученное число подскажет вам, сколько панелей вам нужно для вашего проекта.

Поговорите с местными профессионалами, чтобы получить расценки на ваш проект установки кровли из гофрированного металла

Гофрированная металлическая кровля Факторы стоимости

Факторы, влияющие на стоимость любой установки крыши, включают уклон и сложность вашей крыши, ваше местоположение и то, нанимаете ли вы профессионала для работы или нет.

В частности, для гофрированных металлических крыш тип и толщина металла, а также тип краски влияют на стоимость проекта.

Тип металла

Источник изображения: Peterson Roofing

Тип металла, который производители называют подложкой, во многом определяет долговечность кровли. Большинство домовладельцев выбирают сталь или алюминий из-за их более привлекательной цены, хотя вы также можете купить материалы премиум-класса, такие как цинк и медь.

Срок службы металлической кровли Цифры будут варьироваться в зависимости от качества монтажа, технического обслуживания и условий окружающей среды . Как правило, сталь и алюминий служат от 30 до 50 лет, а медь и цинк — более 80 лет.

Мы быстро рассмотрим свойства каждого металла.

Оцинкованная сталь

Оцинкованная или оцинкованная сталь является одной из самых популярных основ для благодаря своей исключительной долговечности и экономичной цене по сравнению с другими металлами.

Мы можем дополнительно разделить оцинкованную сталь на основе толщины ее защитного цинкового покрытия, которое производители указывают с помощью пронумерованного «веса покрытия».

Например, сталь G100 с толстым покрытием будет сопротивляться ржавчине дольше, чем сталь G9 с более легким покрытием.0 сталь. Следуя примеру, оцинкованная сталь G100 также будет стоить вам дороже, чем сталь G90.

Открытая сталь быстро ржавеет , поэтому стоит инвестировать в более тяжелые оцинкованные покрытия, чтобы продлить срок службы вашей крыши.

Другие типы, такие как оцинкованная сталь и нержавеющая сталь, обойдутся вам дороже. Однако они ржавеют гораздо дольше, чем оцинкованная сталь.

Алюминий

Еще один доступный вариант, главная привлекательность алюминия заключается в том, что он не ржавеет, как сталь – идеальное качество во влажном прибрежном климате.

Алюминий также легче стали, что делает его лучшим металлом для использования вместо существующего кровельного материала. Легкий алюминий не только создает меньшую нагрузку на конструкцию, но и упрощает и ускоряет работу монтажников.

Цинк

Если вы больше никогда не захотите платить за замену крыши, вам может подойти цинк. Цинковая кровля может прослужить более 80 лет благодаря натуральной патине, которая защищает металл от коррозии. Многим также нравится характерный внешний вид упомянутой патины, которая приобретает слабый голубоватый оттенок.

Однако, чтобы насладиться этими преимуществами, вам придется заплатить гораздо больше, чем за оцинкованную сталь или алюминий.

Медь

Источник изображения: Поставка медной кровли

Медь настолько же красива, насколько и дорога – очень. Помимо безошибочного блеска, 100-летний срок службы меди соответствует самым лучшим показателям в кровельном пространстве. Медь также покрывается патиной до сине-зеленого цвета после нескольких лет воздействия элементов, что, по мнению многих, повышает ее привлекательность.

Толщина металла

Более толстые металлические листы стоят дороже. Взамен вы получаете улучшенную силу.

Крыши без конструкционной обшивки, такие как те, что типичны для амбаров и стоечно-каркасных зданий, могут нуждаться в более толстых панелях. В регионах с суровыми погодными условиями также может потребоваться более толстая металлическая кровля, чтобы предотвратить вмятины и вздутие.

Большинство домов имеют твердый настил под кровельным материалом, который обеспечивает структурную поддержку. В этих случаях достаточно панелей на более тонкой стороне.

Имейте в виду, что каждый материал имеет свое собственное обозначение значений толщины. Возможно, как это ни парадоксально, меньшее число означает более толстую толщину. Например, панель 29-го калибра тоньше панели 22-го калибра.

Краски для металла

Источник изображения: Global Home Improvement

Если вы выбираете стальную, алюминиевую или цинковую кровлю, производители предлагают различные краски для придания цвета и защиты основного металла. Двумя наиболее популярными покрытиями являются SMP (силиконовый модифицированный полиэстер) и PVDF (поливинилиденфторид, часто называемый Kynar или Hylar).0003

Оба типа обладают отличной стойкостью к выцветанию, мелению и истиранию – общим проблемам с оцинкованной сталью и алюминием, подвергающимся воздействию УФ-излучения. PVDF считается продуктом премиум-класса и может стоить на 15-35% дороже, чем SMP.

Что касается энергосбережения, то более светлые и отражающие цвета могут снизить потребление ОВКВ и претендовать на налоговые льготы.

Недостатки гофрированной металлической кровли

Признавая, что гофрированная металлическая кровля долговечна, энергоэффективна и относительно доступна при выборе оцинкованной стали или алюминия, вы можете задаться вопросом, почему кто-то не хочет использовать ее для своей кровли.

Начнем с того, что гофрированная металлическая кровля может протекать, если ее неправильно установить и обслуживать. Гофрированный металл также может выглядеть не самым привлекательным образом. Наконец, профнастил – не самый доступный кровельный материал.

Возможность протечки

Основная проблема с гофрированной металлической кровлей связана с открытыми крепежными элементами и швами между каждой панелью – местами, через которые может просачиваться вода.

Даже если установщики идеально загерметизируют эти швы и правильно закрутят винты, колебания температуры в течение многих лет в конечном итоге выбьют винты и вызовут просачивание воды.

В свою очередь, правильная установка и техническое обслуживание имеют важное значение для успеха кровли из гофрированного металла.

Стиль может быть хитом или промахом

Источник изображения: Premier Metals

Точно так же, как есть причины, по которым нравится внешний вид гофрированной металлической кровли и альтернативы открытым крепежным элементам, есть веские аргументы против.

Рифленый металл хорошо или плохо напоминает сельские пейзажи. Открытые шурупы, разбросанные по поверхности, могут испортить гладкий вид, который некоторые домовладельцы хотели бы видеть в металлической крыше.

Мы не будем судить о ваших вкусах, но имейте в виду, что во многих случаях кровля из гофрированного металла, возможно, не самый эстетически привлекательный вариант.

Не самый дешевый кровельный материал

Хотя гофрированная металлическая кровля не обязательно является самым дорогим кровельным материалом, это также не самый дешевый кровельный материал. Если вы хотите максимально снизить затраты на свой следующий кровельный проект, вам следует придерживаться битумной черепицы.

Однако для долгосрочной экономии вы, скорее всего, окупите свои инвестиции с металлической крышей, поскольку они, как правило, служат намного дольше, чем гонтовые крыши, прежде чем потребуется их замена.

Гофрированный металл по сравнению со стоячим фальцем

Чтобы смягчить некоторые недостатки гофрированной металлической кровли, многие домовладельцы обращают внимание на металл со стоячим фальцем.

Источник изображения: McKinnis Roofing

В чем разница между гофрированной и фальцевой металлической кровлей?

Открытие крепежных деталей и швов

Источник изображения: Металлические кровли со стоячим фальцем защищают швы между каждой панелью. Источник: Ограждение здания

Гофрированная металлическая кровля имеет открытые крепежные детали и швы между панелями, через которые может просачиваться вода, если они не герметизированы и не обслуживаются должным образом.

Металлические кровли со стоячим фальцем, напротив, скрывают свои крепления и швы. Одна только эта грань эффективно устраняет возможность протечек через крышу. Таким образом, кровля со стоячим фальцем служит намного дольше, чем кровля из гофрированного металла, и требует еще меньшего обслуживания.

Стиль

Источник изображения: Окрашенная ржавая кровля и Hawaii Metal Roofing Supply

Помимо большей функциональности, металлические кровли со стоячим фальцем выглядят более гладкими, чем гофрированный металл, без винтов, выступающих над поверхностью.

Стоимость

Наиболее вероятная причина, по которой можно отказаться от металлической кровли со стоячим фальцем поверх гофрированного металла, связана с затратами.

Металлическая кровля со стоячим фальцем стоит от 14 до 16 долларов за квадратный фут — это значительно более высокий ценовой диапазон, чем у их гофрированных аналогов, и это один из самых дорогих доступных кровельных материалов.

Стоит ли покупать гофрированную металлическую кровлю?

Гофрированные панели обеспечивают привлекательное сочетание экологичности, долговечности и устойчивости к непогоде, а также других ценных преимуществ.

Цена варьируется в широких пределах в зависимости от основного металла, при этом оцинкованная сталь и алюминий прочно стоят на разумной стороне, в то время как цинк и медь создают высокие барьеры для входа. Как минимум, правильно установленная и обслуживаемая гофрированная металлическая крыша должна прослужить как минимум 30 лет.

Однако волнистая кровля не идеальна. Мы состыковали баллы за открытый крепеж, необходимость обслуживания и сомнительный стиль.

Некоторые другие металлические кровельные системы, а именно фальц, более долговечны и, на наш взгляд, более привлекательны. Если вы хотите и готовы потратиться на свою следующую крышу, , мы рекомендуем рассмотреть фальцевый металл , чтобы получить максимальную отдачу от ваших инвестиций.

Независимо от того, выберете ли вы гофрированный металл, фальц или что-то другое, профессиональный кровельный подрядчик может помочь вам в этом. Узнайте, сколько будет стоить ваш следующий кровельный проект, всего за несколько кликов.

Найти лучших монтажников профнастила рядом со мной

расшифровка обозначений, характеристики листов

Профнастил – популярный вид облицовки из оцинкованной стали толщиной 0,4-0,9 мм. Профнастил производится по технологии холодной прокатки. В процессе обработки ему придают различные формы для увеличения жесткости. Для узнавания технических характеристик своей продукции производители используют маркировку профнастила.

Содержание

The relevance of marking corrugated board
Decoding of marking
Letters
Numbers
Popular brands
C10
C17
C18
НС 44 1000
HC 35
H 57750

The Актуальность маркировки профнастила

Профнастил сегодня используется повсеместно в строительстве.

Человеку, не разбирающемуся в нюансах строительства, сложно ориентироваться в широком ассортименте представленной продукции. Эта ситуация усложняет выбор материалов. Чтобы нивелировать проблемы с выбором, продумана система маркировки профнастила, которую можно расшифровать следующим образом:

Первая буква указывает на тип материала и область применения, например, кровельный или подходящий для строительства забора.
Первая цифра расшифровывает значения высоты от 6 до 114 мм. Чем выше этот параметр, тем больше нагрузок может выдержать лист.
Вторая цифра указывает на толщину – от 0,45 до 0,9 мм. Несущий профлист изготавливается из толстой стали, для стен – из тонкой.
Третья цифра указывает на ширину материала профиля. Показатель зависит от высоты профиля – чем больше этот параметр, тем уже профнастил. Максимальные значения составляют 1150 мм.
Последняя цифра в коде маркировки не всегда прописывается производителем, так как указывает на максимальную длину, которая достигает 12000 мм.

Листы профилированные гнутые с трапециевидным гофром изготавливаются по ГОСТ 24045-2016. Нормативный документ содержит технические условия на изготовление продукции. Госстандарт также определяет требования к сырью, покрытию, комплектности, размерам и др.

Расшифровка маркировки

Традиционно профнастил производят из листовой стали, покрытой алюминием или алюмоцинком. В последнем случае маркировка на профлисте обозначается как «АС», в первом – обозначение отсутствует. Однако, если для осаждения цинка используется электролитическая технология, устанавливается аббревиатура «ЭОХП».

Материал также покрыт алюминиевым слоем, что отражается в маркировке как «AL», или алюминиево-кремний — «AK». Эти виды напыления повышают износостойкость листа, поэтому материал относится к премиум-классу.

Для расшифровки маркировки профнастила достаточно ознакомиться с буквенно-цифровыми обозначениями.

Буквы

Профлист стеновой С8

Первой в обозначении стоит марка профнастила, состоящая из одной буквы или набора. Для расшифровки букв необходимо также знать назначение материала. Ознакомившись с информацией, вы сможете самостоятельно выбрать подходящий материал, согласно требованиям и целям строительства. Основная классификация выглядит следующим образом.

МП – металлополимер. Этот материал отличается высокой прочностью. Используется в качестве декоративной защиты изделия. Характеристики включают размер и тип волны. По основным свойствам он аналогичен поликарбонату, используемому для создания прозрачных вставок в крышу. Этот вид профлиста часто используют для обустройства кровли на чердаке. Прочность зависит от толщины изделия. Самые надежные модели способны выдерживать силу ветра до 25 м/с.
Н – носитель. Обозначение профнастила этой буквой говорит о том, что материал подходит для покрытия крыш, заборов, а также используется для обшивки каркасных домов. Высокий уровень жесткости и прочности достигается за счет увеличения параметров волны и центральных борозд. Профнастил способен выдерживать сильные порывы ветра, снегопады и другие атмосферные явления.
С – настенный. Материал с этой буквой имеет низкие несущие свойства. Изделие используется только для облицовки конструкций снаружи. Из-за небольшой толщины и рельефа профлист уязвим к физическому воздействию и ветру.
НС – несущая стена. Наличие такой маркировки на гофрированном изделии расширяет область применения. Материал используется для облицовки домов, промышленных зданий, навесов, крыш и несъемной опалубки. Представленный бренд доступен для покупки на строительном рынке или в магазине.

Размеры товара указаны в последовательности – высота, ширина, толщина (мм).

Цифры

Расшифровав маркировку профлиста, можно увидеть, что код состоит из набора букв и комбинации цифр, которые обозначают технические характеристики профнастила. Первые символы обозначают высоту профиля, измеряемую в миллиметрах – 20-75. Чем выше показатель, тем более выражена структура и рельеф изделия.

Второе число также указывается в миллиметрах и показывает пользователю прочностные характеристики и степень жесткости. Третий символ указывает на монтажную ширину, которая может отличаться в зависимости от марки. Последняя цифра обозначает максимальную длину материала. Все показатели измеряются в миллиметрах.

Листы SUNTOP – Гофрированные кровельные листы из вспененного поликарбоната

Почему вода капает с нижней стороны моих кровельных панелей?

+ –

Почти наверняка это происходит из-за скопления конденсата на нижней стороне панелей. Образующийся конденсат не является прямым результатом панелей Suntuf, а скорее результатом окружающей среды, в которой установлены панели.

Чтобы узнать, что такое конденсат, почему он возникает, а также несколько советов, которые помогут свести его к минимуму, щелкните здесь, чтобы загрузить техническое описание Palram #5007.

PALRUF®PALRUF SUN N RAINSUNLITE®Sunlite DIYSUNTUF DIY

Что необходимо учитывать при креплении продуктов Palram к древесине, обработанной ACQ?

+ –

Новые рекомендации производителей пиломатериалов ACQ требуют использования крепежных изделий из оцинкованной или нержавеющей стали из-за коррозионного характера обработки ACQ.

У вас есть два основных варианта использования продуктов Palram с пиломатериалами ACQ:

Используйте аналогичный крепеж, изготовленный из материала, одобренного ACQ. Убедитесь, что в таком креплении используется прокладка из неопрена или EPDM, и что оно установлено в соответствии с рекомендациями Palram.
Используйте застежки Palram. Первоначальные испытания с ACQ не показали отрицательного воздействия на наши крепежные детали. К этому добавляется тот факт, что крепежные элементы используются для крепления легкой пластиковой панели (а не для соединения элементов конструкции). Если вы используете крепеж Palram, наша 10-летняя гарантия будет по-прежнему применяться.

DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF SUN N RAINPALSUN®PALSUN CSSTORMLITESUNLITE®Sunlite DIYSUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Можно ли красить структурные стропила перед установкой кровельных листов Palram?

+ –

Почему некоторые листы поликарбоната имеют «УФ-сторону», обращенную наружу?

+ –

Большинство изделий из поликарбоната Palram имеют очень тонкий коэкструдированный слой устойчивых к УФ-излучению смол, которые защищают весь лист от УФ-излучения. В большинстве случаев УФ-защита наносится на одну сторону. Однако для некоторых продуктов доступна двусторонняя УФ-защита.

Поликарбонат по своей природе блокирует УФ-излучение, поглощая его и не позволяя ему проходить через панель. Тем не менее, ультрафиолет также разрушает поликарбонат с течением времени. Поэтому Палрам добавляет дополнительная защита от УФ-излучения специально для защиты листа, а не для предотвращения проникновения дополнительного УФ-излучения через лист. №

Для обеспечения защиты односторонних листов с защитой от УФ-излучения их следует укладывать маркированным защитным слоем от УФ-излучения к солнцу. Хотя листовые изделия также могут быть защищены от УФ-излучения с обеих сторон, большинство листов защищены с одной стороны, которая четко обозначена.

DynaglasDYNAGLAS SOLAR SOFT MAXSTORMLITESUNLITE®Sunlite DIYSUNTUF DIYTHERMAGLASTHERMAGLAS Непрозрачный THERMAGLAS SE

Блокируют ли кровельные листы Palram УФ-излучение?

+ –

Некоторые из них. Листы из жесткого ПВХ и поликарбоната практически не пропускают УФ-излучение, что делает их идеальным барьером против этого вредного излучения. На самом деле они блокируют УФ-А и УФ-В излучение лучше, чем почти любой солнцезащитный лосьон.

С другой стороны, акриловые кровельные листы (которые не производятся Palram) обычно пропускают значительную часть УФ-излучения.

Ознакомьтесь с техническими данными каждого продукта Palram, чтобы получить конкретную информацию об УФ-излучении.

DynaglasDYNAGLAS SOLAR SOFT MAXPALCLEAR®PALRUF®PALRUF SUN N RAINTORMLITESUNLITE®Sunlite DIYSUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Для чего используются защитные полиэтиленовые пленки на некоторых листах?

+ –

Защитные пленки на плоских (не гофрированных) листах Palram предназначены для защиты от грязи и царапин во время длительного пути от производства до места работы. В некоторых случаях пленка также содержит важную информацию об установке и другую информацию о продукте.

На пленке также будет указано, какая сторона защищена от УФ-излучения. Эта сторона должна быть установлена лицевой стороной наружу (чрезвычайно важно).

В большинстве случаев мы рекомендуем снять защитную пленку после установки . Если это невозможно по практическим причинам, всегда маркируйте защищенную от УФ-излучения поверхность, если таковая имеется, чтобы лист не был установлен вверх ногами.

Важное примечание: Защитная пленка, покрывающая листы Palram, очень чувствительна к теплу и прямому солнечному свету. Чрезмерное тепло и прямые солнечные лучи перед снятием пленки могут вызвать приклеивание этой пленки к поверхности листа, после чего удалить ее с листа будет крайне сложно.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNGLAZE ™SUNLITE®Sunlite DIYSUNPAL®SUNTUF DIYTHERMAGLASTHERMAGLAS Непрозрачный THERMAGLAS SEWalltuf

Можно ли ходить по кровельным листам во время хранения или во время/после монтажа?

+ –

Ни в коем случае нельзя ходить, стоять или становиться на колени прямо на кровельные листы! Слишком велик риск сломать листы и упасть.

Если вы не можете избежать доступа к области крыши во время установки, всегда используйте доску для ползания, достаточно прочную, чтобы выдержать вес человека. Подпольная доска должна охватывать не менее трех опорных стропил крыши или прогонов.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXSUNLITE®Sunlite DIYSUNTUF DIYTHERMAGLASTHERMAGLAS Непрозрачный THERMAGLAS SE

При кровле из гофрированных панелей следует вставлять шурупы в «впадину» или на «гребень» гофра?

+ –

Крепление по гребню почти всегда предпочтительнее, но некоторые из наших гофрированных изделий требуют крепления в ендове гофра. См. отдельные инструкции по установке для каждого продукта.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF SUN N RAINUNTUF DIY

С чего начать при устройстве кровли из гофрированных панелей?

+ –

В основном это зависит от доступа к вашей крыше. Вы можете установить слева направо или справа налево, или начать с середины и продолжить с обеих сторон.

Однако никогда не начинайте с обеих сторон по направлению к середине или с любых двух отдельных точек.

Самое главное – всегда делайте нахлест панелей таким образом, чтобы ветер не мог проникнуть под края панели. Это может вызвать «подъем» и, в зависимости от скорости ветра, может фактически срывать панели с крыши.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF SUN N RAINUNTUF DIY

Что следует использовать для очистки панелей Suntuf или Sunlite?

+ –

Теплой воды с мягким бытовым моющим средством должно быть достаточно для очистки панелей Suntuf или Sunlite. Аккуратно сотрите остатки грязи мягкой тканью и снова промойте.

Никогда не используйте чистящие средства на основе растворителей (аммиак и т. д.) и избегайте абразивных губок или щеток, которые могут поцарапать поверхность панелей.

STORMLITESUNLITE®Sunlite DIYSUNTUF DIY

Можно ли красить поликарбонатные панели?

+ –

Мы не рекомендуем красить наши поликарбонатные панели. Поликарбонат — очень эластичный материал, но он потенциально чувствителен к химическим веществам, содержащимся во многих фасадных красках. Хотя мы можем проверить краску на совместимость, у нас нет возможности контролировать, будет ли производитель красок придерживаться своих формул с течением времени.

DynaglasDYNAGLAS SOLAR SOFT MAXPALGARD™PALGARD TGPALSUN®PALSUN CSSTORMLITESUNLITE®Sunlite DIY

Что такое «закрывающие полоски»?

+ –

Полосы закрытия соответствуют гофрированному рисунку панелей Suntuf, Palruf, Sun ‘N Rain и Suntop. Запорные полосы крепятся к прогонам, которые представляют собой горизонтальные опорные элементы, поддерживающие крышу. Иногда прогоны используются со стропилами, которые проходят перпендикулярно прогонам.

Полную информацию об установке см. в разделе документации в нижней части веб-страницы каждого продукта.

PALRUF SUN N RAINSUTUF DIY

Как резать панели Palram из жесткого ПВХ или поликарбоната?

+ –

Гофрированные и многослойные панели можно резать циркулярной пилой (используя полотно с очень мелкими зубьями для пластиковых панелей, шпона или фанеры). Для достижения наилучших результатов часто лучше резать сразу несколько гофрированных панелей, чтобы уменьшить вибрацию. Зажим панелей также помогает. (Но будьте осторожны при зажиме многослойных материалов, чтобы избежать сжатия.)

При использовании стандартного диска для циркулярной пилы лучшие результаты можно получить, запустив диск в обратном направлении (извлеките и переверните его в обратном направлении). В зависимости от толщины, некоторые панели также можно разрезать вручную, аккуратно используя ножницы по металлу или универсальный нож.

Другие инструкции по резке и дополнительную информацию можно найти на странице документа каждого продукта. Вы также можете просмотреть наш общий обзор установки гофрокартона.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF®PALRUF SUN N RAINUNTUF DIYTHERMAGLAS

Как лучше всего крепить панели Palram из жесткого ПВХ и поликарбоната?

+ –

Лучше всего использовать винты, рекомендованные компанией Palram, которые крепятся через предварительно просверленные отверстия, диаметр которых немного превышает диаметр винта. Предварительное сверление гарантирует, что панели будут иметь пространство для правильного расширения и сжатия при изменении температуры. Пропуск этого шага может привести к искажению или деформации панелей.

Что бы вы ни делали, никогда не используйте гвозди. В отличие от древесных волокон, которые сжимаются при забивании гвоздя, панели Palram из жесткого ПВХ и поликарбоната не сжимаются. Это означает, что существует значительный риск растрескивания и повреждения от удара в области крепления. Кроме того, прибивание панелей на место предотвращает их безопасное расширение и сжатие при изменении температуры, что приводит к деформации изделия.

Точные рекомендации по размерам отверстий и другие важные инструкции по установке см. в документах внизу веб-страницы каждого конкретного продукта.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF SUN N RAINPALRUF®SUNLITE®Sunlite DIYSUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Какой клей следует использовать для поликарбонатных панелей, таких как Suntuf или Suntop?

+ –

Во-первых, не используйте ПВХ-клей. Цемент ПВХ и поликарбонат плохо реагируют. Также, вообще говоря, панели Suntof/Suntop не рекомендуется «склеивать» друг с другом. Для герметизации поликарбоната используйте 100% силиконовый герметик.

SUNTUF DIY

Насколько важно следовать общим рекомендациям Palram по использованию продукции?

+ –

Действительно ли мне нужно покупать крепежные детали и сопутствующие аксессуары, рекомендованные Palram?

+ –

Расширяются ли листы Palram при нагревании?

+ –

Имеют ли поликарбонатные изделия Palram класс огнестойкости UL 94?

+ –

Могут ли листы Palram загореться?

+ –

Можно ли изогнуть листы Palram?

+ –

Инструкции по гибке/формовке зависят от листового материала. Всегда проверяйте инструкции по установке соответствующего листового материала.

Но, как правило, некоторые из наших листов могут подвергаться гнутью в холодном состоянии для получения арочных форм при условии соблюдения соответствующих спецификаций Palram по минимальному радиусу гибки в холодном состоянии.

Жесткие плоские листы можно изогнуть в холодном состоянии в любом направлении.

Профнастил может быть гнут холодным способом «по волокнам» гофра (вдоль). Гофрированные листы не могут быть изогнуты/выгнуты «против волокон». То есть не сгибайте перпендикулярно направлению ребер.

Как и гофрированные листы, многостенные листы могут изгибаться только «по волокнам» многослойного материала (вдоль).

Наши доски Palight Trimboard в виде пиломатериалов можно подвергать термической формовке в любом направлении с помощью соответствующего нагревательного оборудования и формовочного приспособления.

Опять же, конкретные инструкции см. в инструкциях по установке для каждого материала.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE ®Sunlite DIYSUNPAL®SUNTUF DIYTHERMAGLASTHERMAGLAS НепрозрачныйTHERMAGLAS SEWalltuf

Как хранить листы Palram, когда они не используются?

+ –

Хранить листы в защищенном, затененном, проветриваемом месте, без прямого воздействия солнечных лучей и ветра. При временном хранении на открытом воздухе накройте непрозрачным защитным брезентом, избегая материалов, поглощающих тепло.

Важное примечание: Плоские (не гофрированные) панели Palram имеют защитную поверхностную пленку, которая предохраняет изделие от грязи и царапин во время долгого пути от производства до рабочей площадки.

Эти пленки чувствительны к теплу и прямому солнечному свету. Чрезмерное тепло и прямые солнечные лучи перед снятием пленки могут привести к тому, что пленка приклеится к поверхности листа, после чего удалить пленку с листа будет крайне сложно.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE ®Sunlite DIYSUNPAL®SUNTUF DIYTHERMAGLASTHERMAGLAS НепрозрачныйTHERMAGLAS SEWalltuf

Могу ли я использовать любую продукцию Palram в качестве экрана от ураганов?

+ –

Как долго служат изделия Palram из ПВХ и поликарбоната?

+ –

Palram производит множество различных продуктов для различных областей применения. Большинство из них имеют ведущие в отрасли гарантии от производственных дефектов, а также конкретные гарантии, связанные с предполагаемым использованием продукта.

Однако при правильной установке и обслуживании наши продукты обычно значительно превышают гарантийный срок.

Многие из наших изделий предназначены для установки вне помещений, и на них распространяется соответствующая гарантия. Тем не менее, срок службы изделий для наружного применения может зависеть от того, насколько качественно они были установлены, а также от факторов окружающей среды, таких как загрязнение воздуха, воздействие солнца, ветер и эрозия частицами, переносимыми по воздуху.

Сведения о гарантии можно найти на вкладке «Загрузки» в разделе «Гарантии» в нижней части страницы для каждого отдельного продукта.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE®Sunlite DIYSUNPAL® SUNTUF DIYTHERMAGLASTHERMAGLAS НепрозрачныйTHERMAGLAS SEWalltuf

Можно ли перерабатывать отходы поликарбоната или ПВХ-панелей Palram?

+ –

Да, листы поликарбоната и ПВХ Palram подлежат вторичной переработке.

Изделия из поликарбоната, такие как Suntuf, Sunlite, Palsun, DynaGlas или ThermaGlas, перед переработкой должны иметь маркировку «Пластик #7».

Изделия из ПВХ, такие как Palruf, Ag-Tuf, PALCLAD PRO HYG, Palclear или должны иметь маркировку «Пластик №3».

Если местная переработка недоступна, доступны другие ресурсы. Чтобы узнать о продуктах из ПВХ, нажмите здесь, чтобы посетить базу данных поставщиков услуг по переработке винилового сырья.

Чтобы узнать о продуктах из поликарбоната, посетите сайт Ассоциации переработчиков пластика и просмотрите список покупателей материалов и список продавцов.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE ®Sunlite DIYSUNPAL®SUNTUF DIYTHERMAGLASTHERMAGLAS НепрозрачныйTHERMAGLAS SEWalltuf

Что нужно знать о кровельных листах перед покупкой

Логин
Регистрация

LiveChat

Магазин будет работать некорректно в случае, если куки отключены.

Возможно, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, НАШИ ОФИСЫ БУДУТ ЗАКРЫТЫ В ПОНЕДЕЛЬНИК 19Th сентябрь

Toggle NAV

Поиск

Поиск

My Account

Служба клиентов

Позвоните в US
01837 659901

. дома, о которых часто можно забыть. Однако, когда у вас есть проблема с крышей, вы скоро узнаете об этом! Из-за этого все может стать запутанным и дорогим, когда дело доходит до замены, ремонта или установки крыши.

При покупке кровельных листов вам может быть интересно узнать несколько вещей, например, какие типы листов доступны, а также как укладывать кровельные листы и как ухаживать за ними. Читайте дальше, чтобы узнать, как кровельные листы Cladco могут помочь вам в ваших проектах.

Какие существуют типы кровли?

Cladco предлагает четыре типа стальных кровельных профилей. Все эти профили доступны в различных цветах и покрытиях.

Кровельные листы коробчатого профиля Cladco 32/1000 изготавливаются с шестью ендовами. Каждый профиль/долина имеет высоту 32 мм. Коробчатый профиль 32/1000 имеет покрытие 1 м при установке. Этот кровельный лист является популярным выбором для сельскохозяйственных, коммерческих и жилых зданий благодаря привлекательному дизайну и прочности.

Кровельный лист Cladco 34/1000 с коробчатым профилем может изготавливаться длиной до девяти метров*, а также имеет покрытие в один метр при укладке внахлест. Коробчатый профиль 34/1000 — это качественный и прочный профиль. С семью ребрами и меньшими впадинами по сравнению с 32/1000 листы имеют привлекательный сельский вид.

Гофрированный кровельный лист Cladco 13/3 , этот традиционный лист часто используется в качестве кровли или облицовки в различных зданиях, от амбаров и складов до домов и навесов. Привлекательный кровельный лист, обеспечивающий покрытие шириной 990 мм при установке, является популярным выбором для различных проектов.

Кровельный лист Cladco 41/1000 Tile Form , если вы хотите классическую крышу с эффектом двускатной черепицы без необходимости установки отдельных панелей, кровельный лист Cladco Tile Form может быть изготовлен до пяти метров* в длину с покрытием в один метр. Этот привлекательный лист придает традиционный вид с минимальными усилиями.

Каковы преимущества кровельных листов?

Когда дело доходит до замены вашей кровли, на рынке имеется множество материалов, включая шифер, черепицу, войлок и листовую сталь, и это лишь некоторые из них.

Так почему бы вам выбрать стальной кровельный лист? Стальные кровельные листы Cladco имеют ряд преимуществ, в том числе:

• Доступны различные цвета, покрытия и профили для уникальной и стилизованной крыши, дополняющей или контрастирующей с вашим зданием или собственностью.

• Изготавливаются индивидуальной длины для простоты установки.

• Долговечность – стальной лист может служить дольше, чем альтернативные материалы, в зависимости от покрытия.

• Низкие эксплуатационные расходы – Стальные кровельные листы обладают коррозионностойкими и устойчивыми к ржавчине свойствами, что означает, что они должны выдерживать испытания элементов без необходимости особого обслуживания. Убедитесь, что листы очищены от листьев и мусора и время от времени чистятся, чтобы продукт прослужил долго. Узнайте больше об уходе за кровельными листами здесь .

• Долговечность – при правильной установке кровельные листы Cladco могут противостоять ветру, дождю, граду, снегу и солнцу.

• Энергоэффективность – стальные листы помогают регулировать температуру в здании. Металл отражает солнечные ультрафиолетовые и инфракрасные лучи, помогая сохранять прохладу в здании в жаркие месяцы.

• Простота установки – кровельные листы Cladco легкие, их легко и быстро установить.

В каких проектах можно использовать пленку?

Кровельные листы Cladco можно использовать в различных проектах.

Компания Shields Buildings построила наверху красивый деревянный навес с использованием кровельных листов Cladco Box Profile 32/1000 антрацитового цвета. Антрацитовые листы прекрасно дополняют деревянный каркас. Защита автомобилей от птичьего помета и непогоды.

Кровельные листы Cladco также можно использовать в современных зданиях. В приведенном ниже проекте использовались кровельные листы Cladco 34/1000 с коробчатым профилем, которые сильно контрастируют с натуральной древесиной и оранжевым кирпичом, используемыми в этой конструкции. Чтобы узнать больше об этом проекте, см. тематическое исследование здесь .

Кровельные листы Cladco Tileform цвета Graphite Grey были использованы в этом амбаре для создания фантастического, привлекательного здания с эффектом традиционной черепицы без хлопот по обслуживанию или укладке отдельных плиток.

Гофрированные кровельные листы Cladco были использованы для крыши и облицовки этого потрясающего переоборудованного амбара, в результате чего было создано красивое и современное здание. Гофрированные кровельные листы Cladco обеспечивают привлекательные линейные характеристики, а также защищают дом от непогоды.

Нужно ли мне разрешение на проектирование кровельных листов?

Если вы заменяете существующую крышу, обычно нет необходимости запрашивать разрешение на строительство.

Однако, если вы живете в заповедной зоне, районе исключительной природной красоты или памятнике архитектуры, вам может потребоваться разрешение от местного органа по строительству и планированию.

Обратите внимание, что Cladco Profiles является поставщиком кровельных листов, и любые вопросы, касающиеся разрешений на строительство и строительных норм, должны быть отсортированы в соответствующих графах. Для получения дополнительной информации см. здесь .

Кровельные листы требуют тщательного ухода?

Благодаря свойствам листов из нержавеющей стали и гладкой поверхности, большинство кровельных листов не требуют особого ухода. Кровельные листы Cladco имеют гарантию от 8 до 30 лет, в зависимости от выбора покрытия.

При погрузке, разгрузке и установке кровельных листов Cladco рекомендуется переносить листы двумя трудоспособными взрослыми в перчатках во избежание царапин. (Кровельные листы могут быть невероятно острыми и 9При обращении с ними всегда следует надевать перчатки 0079 ). Ознакомьтесь со всеми законодательными актами по охране труда и технике безопасности на веб-сайте правительства НИУ ВШЭ здесь .

Перед установкой кровельных листов тщательно проверьте покрытие на наличие царапин/пятен. Если есть пятна или царапины, вы можете удалить их.

При установке кровельного покрытия убедитесь, что вы удалили всю стружку, образовавшуюся в результате сверления, завинчивания, резки или фиксации кровельных листов.
