Как сделать листогиб своими руками?

#1

Листогибочный станок принято считать очень полезным инструментом, который должен быть в арсенале каждого хорошего хозяина. Но, невзирая на это, самодельщики довольно редко изъявляют желание смастерить листогиб своими руками, считая этот процесс утомительным, а полученный таким способом инструмент ненадежным. Это сильное заблуждение, ведь, во-первых, сделанный листогиб ручной своими руками по функциональности практически ничем не уступает своему заводскому прототипу, а во-вторых, для его изготовления вовсе не нужны какие-либо специальные навыки. Кроме того, в дальнейшем пользоваться данным приспособлением без проблем сможет даже неквалифицированный мастер. Как правило, при помощи листогибочного станка можно качественно выполнять работы, касающиеся сгибания металлических листов. Инструмент помогает любой лист превратить в плоский, без различного рода деформаций.

#2

Итак, перед началом рабочего процесса, в первую очередь, необходимо позаботиться о том, чтобы под рукой было все нужное для изготовления качественного листогибочного станка.

Поэтому надо отправиться в специализированный магазин и обзавестись швеллером, длина которого должна не превышать 500 миллиметров. Что касается его размера, то он выбирается по своему желанию. Плюс ко всему, в работе пригодится арматурная стальная прутка на ручки и несколько уголков. Благодаря этим элементам можно будет соорудить каркас приспособления. При выборе деталей особое внимание следует уделить их внешнему виду – все детали должны быть идеально ровными. Именно от этого зависит не только качество сборки листогиба, но соответствующий уровень его работы. В ином случае инструмент получится совсем не пригодным для дальнейшего использования. Также рекомендовано избегать кривого и витого металла.

#3

Помимо всех основных элементов, следует обзавестись прочными петлями и шарнирами, гайками, болтами. Имея под рукой все необходимое, можно приступать к сборке самодельного листогибочного станка. Изначально нужно заняться подготовкой края полки уголка прижима, который постоянно будет контактировать с изгибаемым листом. Его рекомендовано подвергнуть фрезеровке. Если в наличии, к сожалению, не окажется фрезеровочного станка, стоит воспользоваться напильником и подготовить детали вручную. Невзирая на то, что этот процесс займет некоторое время, край полки уголка станет более идеальным. Также надо непременно следить за тем, чтобы он был параллелен основанию. В уголках-кронштейнах в самой средине полки проделывается отверстие, диаметр которого должен составлять 8 миллиметров. Что касается обжимного пуансона, он должен быть короче прижима на 10 миллиметров.

#4

Теперь необходимо взять арматурную стальную прутку, которая отличается повышенной прочностью, и из нее выгнуть специальные ручки-рычаги. Диаметр этих ручек должен составлять, примерно, 15 миллиметров. В результате полученная ручка-рычаг по своей форме должна напоминать скобы. Убедившись, что она выполнена правильно, ее с помощью сварочного аппарата приваривают к пуансону. Если же говорить о щечках, то их, как правило, выливают из стального листа, толщина которого должна соответствовать 5 миллиметрам. Уже в самих щечках проделываются отверстия диаметром в 10 миллиметров. У торцевой части уголка-пуансона с ребра следует снять фаску длинной 30 миллиметров и глубиной 5 миллиметров. Делается это для того, чтобы в дальнейшем можно было без проблем произвести установку и фиксацию стальных осей из прутка, которые должны иметь диаметр, равный 10 миллиметрам.

#5

Кстати, приваривать ось рекомендовано таким образом, чтобы направление главной линии прутка на сто процентов соответствовало ребру уголка. На самом ребре основания снимаются фаски глубиной 6 миллиметров. Что касается их длины, то она должна быть равна, примерно, 32 миллиметрам. Для осуществления предварительной сборки, лучше всего основание с пуансоном хорошо зафиксировать при помощи слесарных тисков. Фиксацию необходимо осуществлять так, чтобы расположение полки швеллера и полки уголка соответствовало единой горизонтальной плоскости. Теперь на каждую из осей пуансона надевают щечки, которые прихватывают к основанию одновременно в нескольких точках. Эти точки лучше всего разметить еще до произведения фиксации, осуществляемой при помощи сварки (в последнем случае лучше всего отдать предпочтение электросварке).

#6

Вот таким, совсем несложным способом можно своими руками смастерить листогибочный станок, практически ничем не уступающий своему заводскому прототипу. Кроме того, самодельный листогиб – отличная экономия семейного бюджета, поскольку цена на данный инструмента сегодня довольно высока. Поэтому, немного потратившись на приобретение необходимых деталей, можно стать хозяином вполне неплохого агрегата. Напоследок следует сказать о том, что перед непосредственным использованием листогибочного станка его рекомендуется обязательно протестировать, чтобы в дальнейшем из-за внезапных неполадок не испортить металлические листы. Помимо всего прочего, работая с инструментом, необходимо обязательно помнить об основных правилах безопасности, благодаря которым можно избежать возникновения нежелательных травм.

Листогиб своими руками

Главная » Новости » Самоделки

Самоделки

Автор dn11295 На чтение 1 мин Просмотров 17

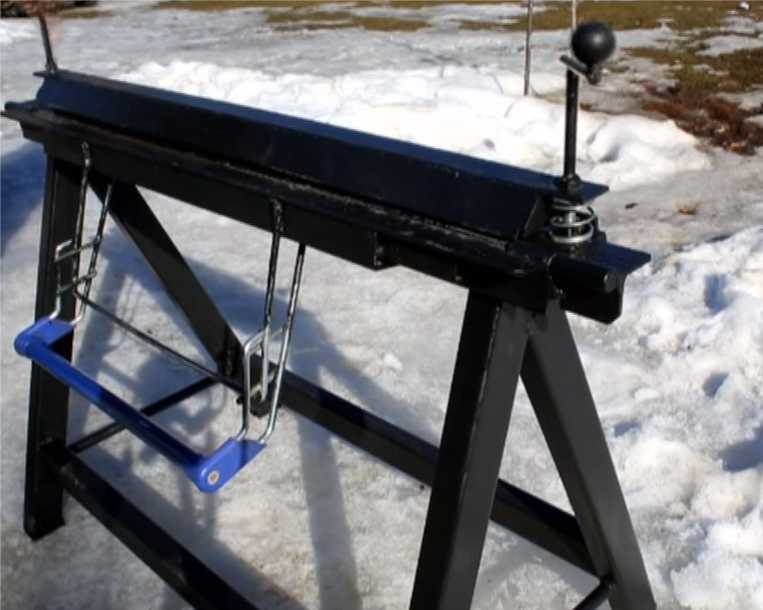

Самодельный ручной листогиб: фото и описание изготовления самоделки.

Всем привет! Хочу показать свой станок для гибки листового металла, сделанный практически «на коленке», без использования каких либо сложных станков.

Захотел сделать себе полноценную мастерскую, без покупки различных станков и прочего, соответственно и листогиб сделал своими руками.

Итак для создания листогиба, использовал инструмент: болгарка 125 мм, дрель и 200 А сварочный тиг аппарат.
У знакомого на станке, сделал вот такие петли, размеры — 20 x 40 x 25 мм, пальцы 20 х 105 мм.

Затем из 160-ого уголка, болгаркой вырезал заготовки. После этап сборки.

Самодельный листогиб, испытал листом 1,5 мм.

В результате угол гнётся довольно легко, без пуза.

А вот тут уже лист 1 мм, но уже во всю длину (1800 мм) и уже в этом случае угол более острый.

Вообще при уменьшении толщины или длинны детали, угол получается вообще без круглого края, так же неплохо гнутся листы 2 и 3 мм, но пока что пробовал только сантиметров сорок, не больше.
Изначально листогиб предназначался гнуть пороги, но карнизы на окна или какие либо короба тоже вполне реально.
Результатом своей работы полностью доволен, получился отличный самодельный листогиб.

Автор самоделки: Юрий Шонец.

Источник: sam-stroitel.com

window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-18’, blockId: ‘R-A-1511143-18’ })})”+”ipt>”; cachedBlocksArray[285853] = “window. yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-16’, blockId: ‘R-A-1511143-16’ })})”+”ipt>”; cachedBlocksArray[284782] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-11’, blockId: ‘R-A-1511143-11’ })})”+”ipt>”; cachedBlocksArray[284779] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-9’, blockId: ‘R-A-1511143-9’ })})”+”ipt>”; cachedBlocksArray[284778] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-8’, blockId: ‘R-A-1511143-8’ })})”+”ipt>”; cachedBlocksArray[284777] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-5’, blockId: ‘R-A-1511143-5’ })})”+”ipt>”; cachedBlocksArray[283854] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-3’, blockId: ‘R-A-1511143-3’ })})”+”ipt>”;

Ручной гибочный станок для листового металла | American Industrial Supplies

Металлообработка

Томми Райт

Ручной гибочный станок для листового металла

Ручной гибочный станок для листового металла, также широко известный как металлический тормоз, является важным и удивительно универсальным механизмом и в значительной степени обязательным для большинства металлообрабатывающих мастерских, но также невероятно полезным устройством для дома / Мастерская своими руками.

Гибка является одной из наиболее распространенных операций по изготовлению листового металла. Этот метод, также известный как прессование или отбортовка, используется для придания металлу угловатой формы.

Это делается путем приложения силы к заготовке. Сила должна быть больше, чем предел текучести материала, чтобы добиться изменения формы. Только при этом можно получить стойкий результат в виде изгиба. Ручной листогиб делает эту задачу довольно простой.

Преимущества использования ручного листогибочного станка

При гибке листового металла необходимо учитывать несколько моментов. Во-первых, что представляет собой хороший изгиб? Хороший изгиб определяется радиусом изгиба, насколько он прямой и соответствует ли он требуемому углу.

Если вы собираетесь сгибать листовой металл вручную, вам нужно добиться как можно более тугого и острого изгиба, вам нужно смотреть на радиус изгиба, изгиб всегда закругленный край внешней стороны изгиба при этом этот радиус является определяющим фактором того, насколько узким или острым является изгиб.

Таким образом, выбор зажимного материала (прежнего) имеет решающее значение. Например, деревянный шпатель, скорее всего, приведет к плохому изгибу. Использование ручного гибочного станка для листового металла облегчает эту проблему, поскольку форма, вокруг которой сгибается металл, обеспечивает четкий острый изгиб.

Дополнительные области применения ручного листогибочного станка

Ручной листогибочный станок более универсален, чем предполагалось. Помимо того, что он может сгибать металл практически под любым углом, его также можно использовать для наложения кромки (загнутой на себя для создания плоского изгиба и может использоваться для резки листового металла. Этого можно добиться путем надреза металла. разрезы чистые, острые и прямые

Типы гибки металла

Существует довольно много различных методов гибки. Каждый из них имеет свои преимущества. Обычно возникает дилемма между стремлением к точности или простоте, в то время как последний находит более широкое применение. Более простые методы являются более гибкими и, самое главное, требуют меньше различных инструментов для получения результата.0003

V-образная гибка

V-образная гибка является наиболее распространенным методом гибки с использованием пуансона и штампа. Он имеет три подгруппы – дна, воздушной гибки и чеканки. Воздушная гибка и дно составляют около 90% всех работ по гибке.

Дно

Дно также известно как дно или дно. Как следует из названия «нижнее прессование», пуансон прижимает металлический лист к поверхности штампа, поэтому угол штампа определяет окончательный угол заготовки. При донышке внутренний радиус уголкового листа зависит от радиуса штампа.

По мере того, как внутренняя линия сжимается, требуется все больше и больше силы, чтобы манипулировать ею. Опускание делает возможным приложение этой силы, так как конечный угол задан заранее. Возможность приложения большей силы уменьшает эффект пружинения и обеспечивает хорошую точность.

Чеканка

Раньше чеканка была гораздо более распространена. Это был почти единственный способ получить точные результаты. Сегодня машины настолько хорошо управляемы и точны, что такие методы больше не используются широко.

Металлу придается точная форма штампа за счет приложения большого веса. Название «чеканка» происходит от того факта, что при этом методе изготовления поддельных монет каждая должна была быть идентичной и, следовательно, неотличимой от настоящей. Чеканка при изгибе дает такие же точные результаты.

Это связано с тем, что штамп проникает в лист, оставляя вмятину на заготовке. Это, наряду с большими усилиями (примерно в 5-8 раз больше, чем при частичном изгибе), гарантирует высокую точность. Проникающий эффект также обеспечивает очень малый внутренний радиус изгиба.

Ступенчатая гибка

Хотя в приведенном выше видео используется автоматический тормоз, аналогичных результатов можно достичь с помощью ручного листогибочного станка.

Ступенчатый изгиб, по сути, представляет собой повторяющийся V-образный изгиб. В этом методе, также называемом ударным изгибом, используется множество V-образных изгибов, чтобы получить большой радиус заготовки. Итоговое качество зависит от количества изгибов и шага между ними. Чем их больше, тем ровнее результат. Ступенчатый изгиб имеет множество сценариев использования. Например, конические воронки или снегоуборочная лопата. Это делает возможным изгиб с большим радиусом с помощью обычных инструментов. Простая установка делает цену дешевле, особенно при небольших партиях.

Томми Райт

Я работаю в сварочной отрасли более двадцати лет. Я проходил обучение в различных инженерных мастерских, работая над различными проектами, от небольшого производства и ремонта до промышленных проектов. Я специализируюсь на сварке алюминия и пищевой нержавеющей стали, а сейчас руковожу инженерным цехом по производству оборудования для пищевой промышленности.
