Листовой прокат вес: Вес листа из стали и других металлов, вес погонного метра стального листа

alexxlab | 08.04.2023 | 0 | Разное

Содержание

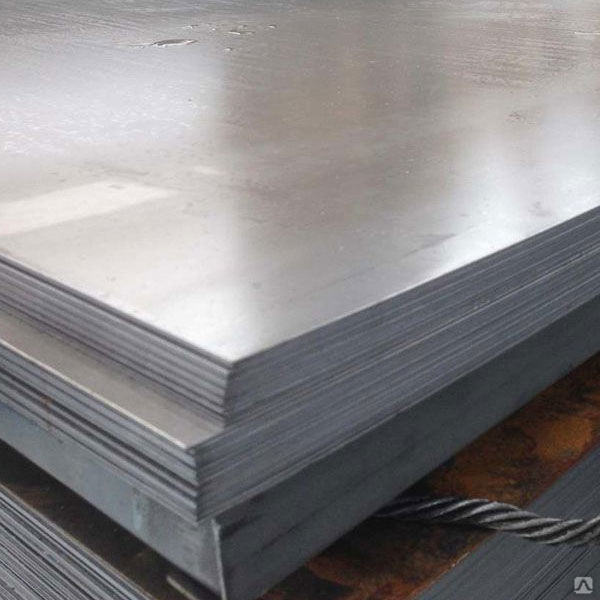

Лист гк 35 мм | Прокат листовой горячекатаный

Сделать заказ | Задать вопрос | Карта сайта

Мы работаем:
Пн – пт 8:30-18:00
Сб – вс 10:00-15:00

Доставляем:
7 дней в неделю
24 часа в сутки

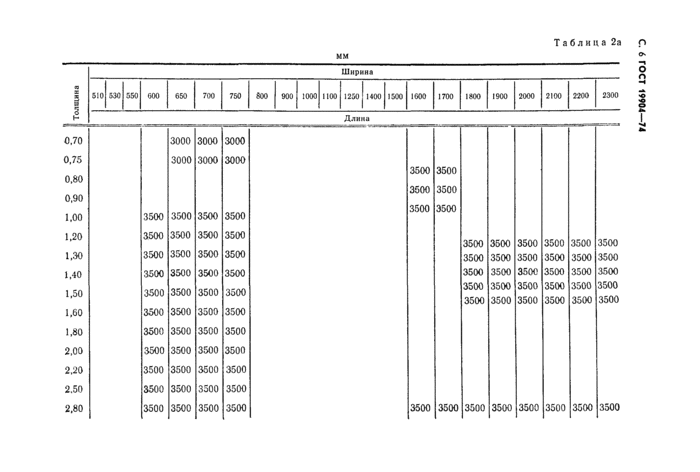

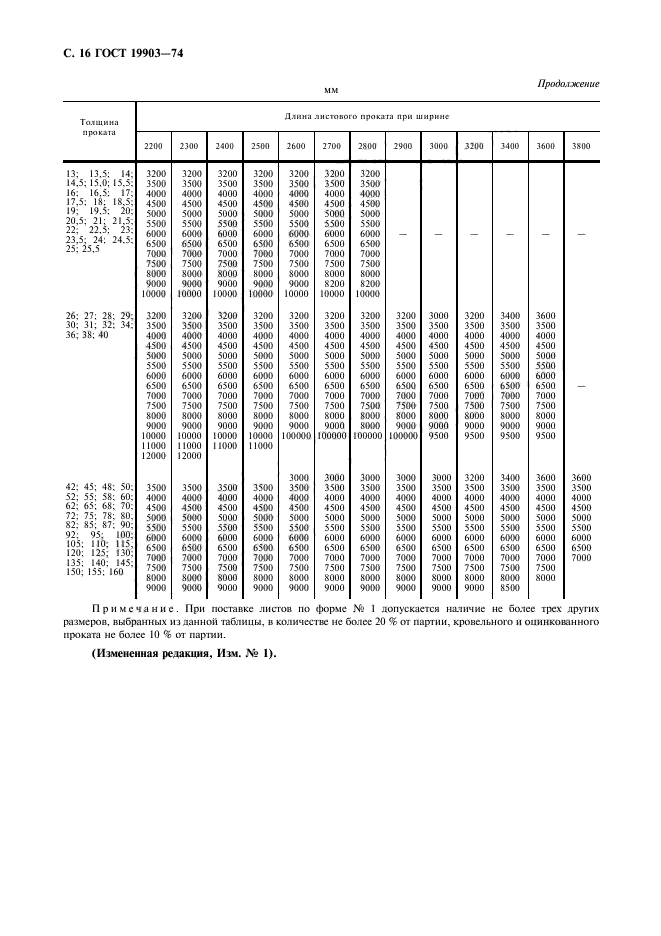

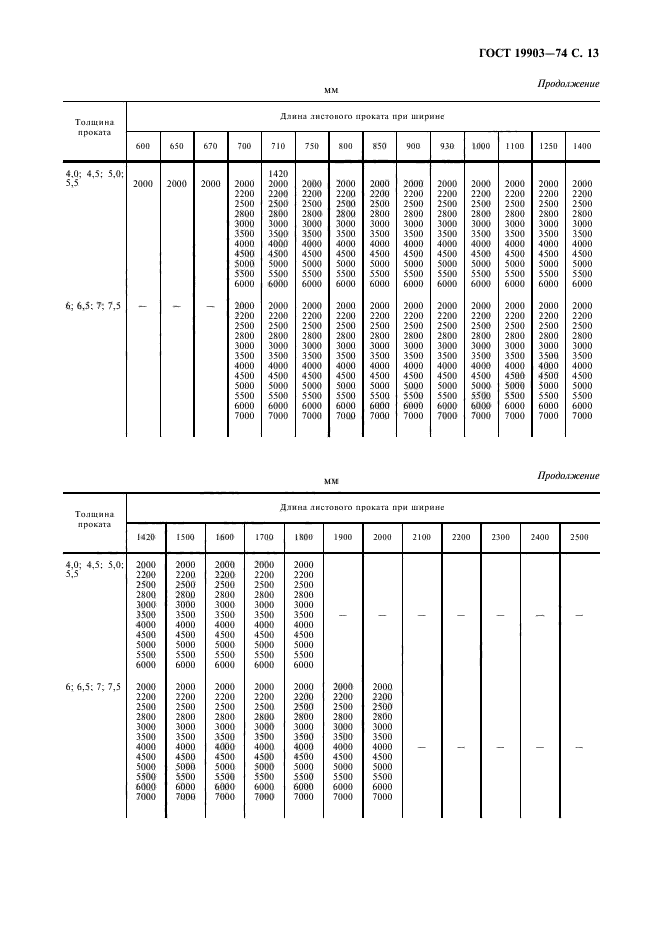

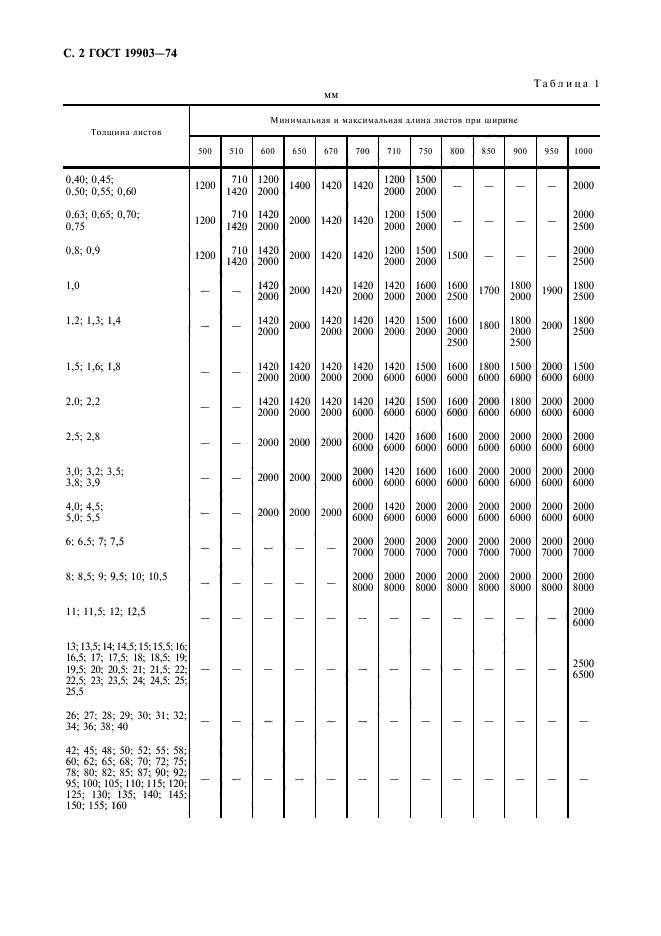

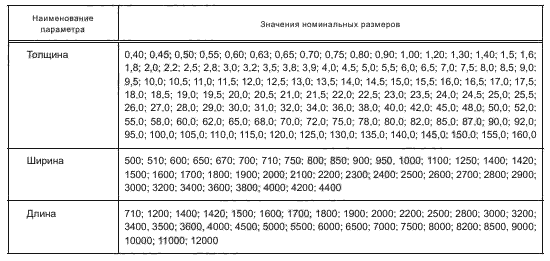

Прокат листовой горячекатаный толщиной 35 мм производится в форме листов, в соответствии с ГОСТ 19903-74, из низкоуглеродистых, углеродистых, качественных, низколегированных и легированных марок стали.

Размер	Марка стали	ГОСТ	Параметры	Вес кг/м²
Лист гк 35х1500х6000	3сп/пс	14637-89	Б-ПН-НО	274,8
Лист гк 35х1500х6000	09Г2С	19281-89	Б-ПН-НО	274,8

Значения веса одного листа в таблице приведены справочно и посчитаны от номинальных размеров. Линейная плостоность стали принята 7,85 г/см³. В зависимости от содержания и массовой доли элементов, входящих в состав стали, линейная плотность может меняться, в пределах 10%. Кроме того, сумма предельных отклонений, предусмотренных ГОСТ 19903-74, могут повлиять на конечный вес листа, изменив его на 3-12,5%.

Купить лист горячекатаный толщиной 35 миллиметра возможно в нашей компании в любых количествах от 1-го листа до вагонных поставок. Мы имеем возможность рубки или резки горячекатаных листов по Вашим размерам, влючая производство заготовок различной формы и точности.

Наша компания предлагает поставки со склада и транзитные поставки горячекатаного листового проката, произведенного по ГОСТ 16523-97, ГОСТ 14637-89, ГОСТ 19281-89, ГОСТ 1577-93, ГОСТ 5520-79 ведущими Российскими производителями. Возможен заказ раскроя листа, отличного от указанного в таблице, а так же выполнение дополнительных требований по точности проката, качеству отделки и других, предусмотренных ГОСТ.

Мы принимаем заказы на листы из всех доступных в настоящий момент углеродистых, качественных, низколегированных и легированных марок стали, в том числе наиболее востребованных Ст3, 08пс, 10, 20, 35, 45, 65Г, 40Х, 30ХГСА, 20К, 12ХМ, 12Х1МФ, 09Г2С, 10ХСНД.

Срок исполнения заказа от 5 до 45 дней, в зависимости от наличия заготовки, графика производства и удаленности производителя.

Цены

Цена на стальной горячекатаный лист толщиной 35 мм зависит от требуемой марки стали, других качественных характеристик, объема Вашего заказа и других его параметров.

Просим Вас уточнять текущие цены и наличие интересующей продукции по

телефону + 7(495) 669-29-10 или направляйте Ваш заказ.


Круг		Шестигранник		Труба бесшовная		Полоса

©s235group 2019
Разработка PavlinGrafic

Металлопрокат, стальные трубы.
Продажа со склада, транзитные поставки.
Металлообработка, изоляция, цинкование.
Доставка по Москве и Московской области.

Сорт	Лист	Труба	Услуги

Арматура	Холоднокатаный	Водопроводная	Резка
Балка	Горячекатаный	Электросварная	Обработка
Круг	Рифленый	Бесшовная	Оцинкование
Полоса	Просечно-вытяжной	Профильная	Изоляция
Уголок	Оцинкованный	Тонкостенная	Доставка
Швеллер	Профнастил	Оцинкованная

Таблица весов металлопроката | Региональная Металлоторгующая Промышленная Компания

Арматура

Размер	Вес кг/п. м	Размер	Вес кг/п. М
2,5	0,038	48	14,2
3	0.055	49	14,8
4	0,097	50	15,42
5	0,154	51	16,03
5,5	0,186	52	16,67
6	0,222	53	17,32
6,3	0,245	54	17,65
6,5	0,26	55	18,65
7	0,302	56	19,33
8	0,395	57	20,02
9	0,499	58	20,74
10	0,616	59	21,45
11	0,746	60	22,19
12	0,888	61	22,93
13	1,041	62	23,7
14	1,21	63	24,47
15	1,39	65	26,05
16	1,58	67	27,68
17	1,78	68	28,51
18	2	70	30,21
19	2,23	72	31,96
20	2,47	75	34,68
21	2,72	80	39,46
22	2,98	82	41,46
23	3,26	85	44,54
24	3,55	90	49,94
25	3,85	95	55,64
26	4,17	100	61,65
27	4,5	105	67,97
28	4,83	110	74,6
29	5,18	115	81,54
30	5,55	120	88,78
31	5,92	125	96,33
32	6,31	130	104,2
33	6,71	135	112,31
34	7,13	140	120,78
35	7,55	145	129,56
36	7,99	150	138,65
37	8,44	155	148,05
38	8,9	160	157,75
39	9,38	165	167,77
40	9,86	170	178,09
41	10,36	175	188,72
42	10,88	180	199,66
43	11,4	185	210,9
44	11,94	190	222,46
45	12,48	195	234,32
46	13,05	200	246,49
47	13,75	205	258,97

Балка (двутавр)

Размер	Вес кг/п. м	Размер	Вес кг/п. М
№10	9,46	№35Ш3	91.30
№10Б1	8,1	№35К1	109,7
№12	11,5	№35К2	125,9
№12Б1	8,7	№35К3	144,5
№12Б2	10,4	№40Б1	48.10
№14	13,7	№40Б2	54,7
№14Б1	10,5	№40Ш1	96,1
№14Б2	12,9	№40Ш2	111,1
№16	15,9	№40Ш3	123,4
№16Б1	12,7	№40К1	138
№16Б2	15,8	№40К2	165,6
№18	18,4	№40К3	202,3
№18А	19,9	№40К4	242,2
№18Б1	15,4	№40К5	291,2
№20	21	№45Б1	59,8
№20А	22,7	№45Б2	67,5
№20Б1	22,4	№50Б1	73
№20Ш1	30,6	№50Б2	80,7
№20К1	41,5	№50Ш1	114,4
№20К2	46,9	№50Ш2	138,7
№22	24	№50Ш3	156,4
№23Б1	25,8	№50Ш4	174,1
№23Ш1	36,2	№55Б1	89
№23К1	52,2	№55Б2	97,9
№23К2	59,5	№60Б1	106,2
№26Б1	28	№60Б2	115,6

Квадрат

Размер	Вес кг/п. м
8х8	0,5
10х10	0,79
12х12	1,13
14х14	1,54
16х16	2,01
18х18	2,54
20х20	3,14
22х22	3,8
25х25	4,91
30х30	7,07
35х35	9,62
40х40	12,56
50х50	19,63
60х60	28,26
70х70	38,47
80х80	50,24
90х90	63,59
100х100	78,5
110х110	94,99
120х120	113,04
125х125	122,66
130х130	132,67
140х140	153,86
150х150	176,63
160х160	200,96
170х170	226,87
180х180	254,34
190х190	283,39
200х200	314
250х250	490,63
300х300	706,5
350х350	961,63
400х400	1256

Лист

Размер	Вес кг/м кв
0,5	3,93
0,55	4,32
0,7	5,5
0,8	6,28
0,9	7,06
1	7,85
1,2	9,42
1,5	11,77
2	15,7
2,5	19,62
3	23,55
4	31,4
5	39,25
6	47,1
7	54,95
8	62,8
9	70,65
10	78,5
12	94,2
14	109,9
16	125,6
18	141,3
20	157
25	196,25
30	235,5
40	314
50	392,5
60	471

Полоса

Размер	Вес кг/п. м
20х4	0,63
25х4	0,78
30х4	0,94
40х4	1,26
50х5	1,96
60х6	2,93
80х8	5,02
100х10	7,85

Труба профильная

Размер	Вес кг/п.м
20х20х1,5	0,84
20х20х2	1,08
25х25х2	1,4
30х30х2	1,77
40х20х2	1,75
40х25х2	1,91
40х40х2	2,39
40х40х3	3,58
50х25х2	2,23
50х50х2	3,1
60х30х2	2,9
60х40х2	3,02
60х60х2	3,64
60х60х3	5,65
80х40х2	3,8
80х60х3	6,6
80х80х3	7,3
80х80х4	9,1
100х60х3	6,9
100х100х4	12,09
120х120х4	15

Труба стальная ГВП

Размер	Вес кг/п. м
ДУ 15х2,8	1,28
ДУ 20х2,8	1,66
ДУ 20х3,2	1,86
ДУ 25х3,2	2,39
ДУ 32х3,2	3,09
ДУ 40х3,5	3,84
ДУ 50х3,5	4,88

Труба электросварная

Размер	Вес кг/п.м
76х3,5	6,26
89х3,5	7,38
108х3,5	9
108х4	10,26
114х4	10,9
133х4,5	14,26
159х4,5	17,15
219х6	31,52
325х8	62,54

Уголок

Размер	Вес кг/п. м	Размер	Вес кг/п. М
20х3	0,89	125х16	29,7
20х4	1,15	140х9	19,4
25х3	1,12	140х10	21,5
25х4	1,46	140х12	25,5
32х3	1,46	160х10	24,7
32х4	1,91	160х11	27
35х3	1,6	160х12	28,4
35х4	2,1	160х14	34
40х3	1,85	160х16	38,5
40х4	2,42	160х18	43
40х5	2,98	160х20	47,4
45х3	2,08	180х11	30,5
45х4	2,73	180х12	33,1
45х5	3,37	200х12	37
50х3	2,32	200х13	39,9
50х4	3,05	200х14	42,8
50х5	3,77	200х16	48,7
50х6	4,47	200х20	60,1
56х4	3,44	200х25	74
56х5	4,25	200х30	87,6
63х4	3,91	220х14	47,4
63х5	4,81	220х16	53,8
63х6	5,72	250х16	61,6
70х5	5,38	250х18	68,9
70х6	6,39	250х20	76,1
70х7	7,39	250х22	83,3
70х8	8,37	250х25	94
75х5	5,8	250х28	104,5
75х6	6,89	250х30	111,4
75х7	7,96	Неравнополочный
75х8	9,02	45х28х4	2,2
75х9	10,07	56х36х4	2,81
80х6	7,36	56х36х5	3,46
80х7	8,51	63х40х5	3,91
80х8	9,65	63х40х6	4,63
90х6	8,33	75х50х5	4,79
90х7	9,34	80х50х5	4,49
90х8	10,93	80х50х6	5,92
90х9	12,2	90х56х6	6,7
100х7	10,8	90х56х8	8,77
100х8	14,3	100х63х6	7,53
100х10	15,1	100х63х7	8,7
100х12	17,9	100х63х8	9,87
100х14	20,6	110х70х8	10,93
100х16	23,3	125х80х8	12,58
110х7	11,9	125х80х10	15,47
100х8	13,5	140х90х8	14,13
125х8	15,5	140х90х10	17. 46
125х9	17,3	160х100х9	17,96
125х10	19,1	160х100х10	19,85
125х12	22,7	160х100х12	23,58
125х14	26,2	200х125х11	27,37

Швеллер

Размер	Вес кг/п.м
№5	4,84
№6,5	5,9
№8	7,05
№10	8,59
№12	10,4
№14	12,3
№16	14,2
№18	16,3
№20	18,4
№22	21
№24	24
№27	27,7
№30	31,8
№40	48,3

Шестигранник

Размер	Вес кг/п. м
№10	0,68
№11	0,82
№12	0,98
№13	1,15
№14	1,33
№15	1,53
№16	1,74
№17	1,96
№18	2,2
№19	2,45
№20	2,72
№21	3
№22	3,29
№24	3,92
№25	4,25
№26	4,59
№27	4,96
№28	5,33
№29	5,27
№30	6,12
№32	6,96
№34	7,86
№36	8,81
№38	9,82
№40	10,86
№41	11,54
№42	11,99
№43	12,71
№46	14,53
№47	14,95
№48	15,66
№50	16,98
№52	18,4
№55	20,58
№57	22,35
№60	24,5
№65	28,7

Оставить комментарий

Сталь калибра 7, 10, 11, 12, 14, 16, 18, 20

Мы используем сталь в различных сферах жизни. Мы используем металл для изготовления крыш, оборудования, машин, компьютеров, петель, дверных замков и многого другого. Почти все, что нас окружает в наши дни, имеет свою часть своей составляющей. Например, высотное здание использует металл для своей внутренней конструкции. В наших смартфонах используется металл для внутреннего и внешнего корпуса. Шасси наших автомобилей изготовлено из стали для более прочной рамы.

Метрические и стандартные болты и болты…

Пожалуйста, включите JavaScript

Метрические и стандартные размеры болтов и винтов: M2, M4, M5, M6, M8, M10

Куда бы мы ни посмотрели, мы видим их как часть нашей жизни. Однако он не просто входит в один тип. Различные приложения требуют разной толщины, которую мы называем металлическими датчиками. Для многоэтажки требуется более толстый лист, чем для одноэтажного дома. Для шасси вашего автомобиля потребуется более тонкий лист, чем для станции метро.

В следующих разделах мы рассмотрим различные виды металлических листов вместе с таблицей для более четкого понимания.

Содержание

Что означает калибр в стали?
Какой калибр стали толще – 10, 11, 12, 14, 16 или 18?
Таблица толщины листового металла
Стандартная сталь
Нержавеющая сталь
Оцинкованная сталь
Удобные инструменты для измерения толщины
Типы
Материалы
Сталь 9 дюймов Что означает 9 дюймов Часто задаваемые вопросы

Измеритель толщины листового металла или просто измеритель металла относится к толщине определенного материала, в данном случае стали. Стандартная система выражает это в цифрах, где большее число означает более тонкий материал, а меньшее число — более толстый.

Его вес составляет 41,82 фунта на квадратный фут на дюйм толщины, который мы используем для выражения веса на квадратный фут. Это стандартное значение для таблицы толщины листового металла, которое отличается для латуни и алюминия. Например, восьмилистный лист имеет толщину 0,1644 дюйма. Его вес составит 41,82 * 0,1644 дюйма = 6,875 фунта на квадратный фут.

Таблица размеров обуви – это то, что вам нужно, если вы не знаете свою обувь. Обувь бывает разной ширины и длины, что должно повлиять на вашу обувь. Мужские туфли отличаются от женских, поэтому обратите внимание, какую обувь вы примеряете: женскую или мужскую.

В Соединенных Штатах для измерения используются дюймы и футы. Для толщины листового металла они используют калибр, который представляет собой безразмерное число. Большие числа обозначают более тонкий лист, а меньшие числа обозначают более толстый лист.

Если у вас неисправен клапан управления подачей воздуха на холостом ходу, ваш автомобиль будет издавать более грубый звук на холостом ходу и иметь неприятные последствия. Мы рекомендуем прочитать статью о 6 симптомах неисправности клапана управления подачей воздуха на холостом ходу (IAC).

Какой калибр стали толще – 10, 11, 12, 14, 16 или 18?

Большинство людей думают, что большее число означает более толстый материал. Однако это не соответствует толщине стали. Провода усилителя также бывают разных размеров, что сравнимо со сталью.

От 10 до 18 самый толстый 10, а самый тонкий 18. Если смотреть на замеры, то приращения минимальны. Например, стандартная сталь размера десять составляет 0,1345 дюйма, а размер 11 — 0,1196 дюйма. Это не означает, что нет большой разницы в его силе. Первый значительно более прочный, чем второй, несмотря на минимальное увеличение толщины.

В следующем разделе представлена таблица всех необходимых измерений. Вес на площадь также доступен для вашего удобства.

Если вы когда-либо оказываетесь на открытом воздухе в окружении плодовых мух, осушающих мух или комаров, вам необходимо определить источник и предотвратить их распространение. Эти мухи могут раздражать, поэтому примите меры как можно раньше, чтобы предотвратить ухудшение ситуации.

Таблица толщины листового металла

В приведенной ниже таблице показана таблица толщины листового металла, чтобы убедиться, что вы выбрали правильные продукты. У нас они указаны в миллиметрах и дюймах, поэтому вам не нужно конвертировать манометры в миллиметры или дюймы. Это ничем не отличается от медной проволоки и трубы из ПВХ, имеющих свои стандарты и спецификации.

Кроме того, вам не нужно тратить время на поиск в Интернете информации о толщине 8-го калибра, потому что у нас есть вся необходимая информация в таблице ниже. Если есть необходимость в конверсиях, мы рекомендуем проверить эту статью о SAE на метрическую диаграмму размера конверсии.

Объем и материал будут влиять на вес, поэтому вы видите огромные различия между калибрами.

Стандартная сталь

Калибр	Thickness (inch)	Thickness (mm)	Weight per Area
			lb./ft²	kg/m²
3	0. 2391	6.073	9.754	47.624
4	0.2242	5.695	9.146	44.656
5	0.2092	5.314	8.534	41.668
6	0.1943	4.935	7.927	38.701
7	0.1793	4.554	7.315	35.713
8	0,1644	4,176	6,707	32,745
	0,1495	3,797	,69999977779779797797977979779797977779797979779797979797797979797979797977979799н.0091
10	0.1345	3.416	5.487	26.790
11	0.1196	3.038	4.879	23.822
12	0.1046	2.657	4.267	20. 834
13	0,0897	2,278	3,659	17,866
14	0,0747	,1,8977	0,0747	0,0747	.0073 3.047	14.879
15	0.0673	1.709	2.746	13.405
16	0.0598	1.519	2.440	11.911
17	0.0538	1.367	2.195	10.716
18	0.0478	1.214	1.950	9.521
19	0.0418	1.062	1.705	8.326
20	0.0359	0.912	1.465	7.151
21	0.0329	0.836	1.342	6.553
22	0. 0299	0.759	1.220	5.955
23	0.0269	0.683	1.097	5.358
24	0.0239	0.607	0.975	4.760
25	0.0209	0.531	0.853	4.163
26	0.0179	0.455	0.730	3.565
27	0.0164	0.417	0.669	3.267
28	0.0149	0.378	0.608	2.968
29	0.0135	0.343	0.551	2.689
30	0.0120	0.305	0.490	2.390
31	0.0105	0.267	0.428	2.091
32	0. 0097	0.246	0.396	1.932
33	0.0090	0.229	0.367	1.793
34	0.0082	0.208	0.335	1.633
35	0.0075	0.191	0.306	1.494
36	0.0067	0.170	0.273	1.335
37	0.0064	0.163	0.261	1.275
38	0,0060	0,152	0,245	1,195

Профи стандартной стали

Доступный
STIFFER и сильная стальная сталь, чем Stealless Steel Sufail Of Steel -Sovall Of Lowevol Corbon.
Обладает полезными магнитными свойствами.
Более высокая теплопроводность, позволяющая равномерно распределять тепло.
Порошковое покрытие стали можно использовать для придания интерьеру большей эстетичности в различных цветах.

Минусы

Более тусклый блеск по сравнению с нержавеющей сталью
Не устойчив к ржавчине и коррозии, как нержавеющая сталь.
Требуется дополнительное обслуживание.

Stainless Steel

	Thickness	Weight per Area
Gauge	in	mm	lb./ft²	kg/m²
0000000	0.5000	12.700	20.808	101.594
000000	0.4686	11.902	19.501	95.213
00000	0.4375	11.113	18.207	88.894
0000	0.4063	10. 320	16.909	82.555
000	0.3750	9.525	15.606	76.195
00	0.3438	8.733	14.308	69.856
0	0.3125	7.938	13.005	63.496
1	0.2813	7.145	11.707	57.157
2	0.2656	6.746	11.053	53.966
3	0.2500	6.350	10.404	50.797
4	0.2344	5.954	9.755	47.627
5	0.2187	5.555	9.101	44.437
6	0.2031	5.159	8.452	41.267
7	0. 1875	4.763	7.803	38.098
8	0.1719	4.366	7.154	34.928
9	0.1562	3.967	6.500	31.738
10	0.1406	3.571	5.851	28.568
11	0.1250	3.175	5.202	25.398
12	0.1094	2.779	4.553	22.229
13	0.0937	2.380	3.899	19.039
14	0.0781	1.984	3.250	15,869
15	0,0703	1,786	2,926	14,284
16	0,0625		16	0,0625	18	0,0625	16	0,0625	16	0,0625	16	0,0625	16	0,0625	16	2.601	12.699
17	0.0562	1.427	2.339	11.419
18	0.0500	1.270	2.081	10.159
19	0.0437	1.110	1.819	8.879
20	0.0375	0.953	1.561	7.620
21	0.0344	0.874	1.432	6.990
22	0.0312	0.792	1.298	6.339
23	0.0281	0.714	1.169	5.710
24	0.0250	0.635	1.040	5.080
25	0.0219	0.556	0.911	4.450
26	0.0187	0. 475	0.778	3.800
27	0.0172	0.437	0.716	3.495
28	0.0156	0.396	0.649	3.170
29	0,0141	0,358	0,587	2,865
30	0,0125	073	0,0125	0,0125
0,0125
0,0125
	2.540
31	0.0109	0.277	0.454	2.215
32	0.0102	0.259	0.424	2.073
33	0.0094	0.239	0.391	1.910
34	0.0086	0.218	0.358	1.747
35	0. 0078	0.198	0.325	1.585
36	0.0070	0.178	0.291	1.422
37	0.0066	0.168	0.275	1.341
38	0.0062	0,157	0,258	1,260

Плюсы нержавеющей стали

Наиболее устойчивы к коррозии и ржавчине, чем другие более дешевые металлы.
Блестящий блеск, который не тускнеет
Максимальная устойчивость к влаге.
Минимальное обслуживание.
Может выдержать более жестокое обращение.
Возможности самовосстановления.
Отлично подходит для еды и напитков, так как не влияет на вкус пищи и легко моется и стерилизуется.

Минусы

Менее ковкий
Меньшее распределение тепла из-за низкой теплопроводности
Дорого.

Оцинкованная сталь

	Thickness	Weight per Area
Gauge	in	mm	lb/ft²	kg/ m²
8	0. 1681	4.270	6.858	33.482
9	0.1532	3.891	6.250	30.514
10	0.1382	3.510	5.638	27.527
11	0.1233	3.132	5.030	24.559
12	0.1084	2.753	4.422	21.591
13	0.0934	2.372	3.810	18.603
14	0.0785	1.994	3.202	15.636
15	0.0710	1.803	2.896	14.142
16	0.0635	1.613	2.590	12.648
17	0.0575	1.461	2.346	11.453
18	0. 0516	1.311	2.105	10.278
19	0.0456	1.158	1.860	9.083
20	0.0396	1.006	1.615	7.888
21	0.0366	0.930	1.493	7.290
22	0.0336	0.853	1.371	6.692
23	0.0306	0.777	1.248	6.095
24	0.0276	0.701	1.126	5.497
25	0.0247	0.627	1.008	4.920
26	0.0217	0.551	0.885	4.322
27	0.0202	0.513	0.824	4.023
28	0. 0187	0.475	0.763	3.725
29	0.0172	0.437	0.702	3.426
30	0.0157	0.399	0.640	3.127
31	0,0142	0,361	0,579	2,828
32	0,0134	0,340	0,547

Плюсы из оцинкованной стали

Очень прочный
Долговечный металл
Гладкая отделка
Поверхность без царапин.

Минусы

Дорого

Однако следует отметить, что толщина может меняться в зависимости от типа стали. Например, размер 3 из стандартной стали имеет толщину 0,2391 дюйма, а размер 3 из нержавеющей стали — 0,2500 дюйма. Разница минимальна, но может иметь значение или сломаться в реальном приложении. Другой пример находится между стандартным размером 38 и нержавеющей сталью. Первый имеет толщину 0,0060 дюйма, а второй – 0,0062 дюйма. Опять же, разница очень минимальна.

Сварка требует знаний и знаний. Возможно, вам придется склеить два металлических листа вместе, поэтому вам нужно больше узнать о сварке. Статья о сварке MIG и TIG должна помочь вам начать работу.

Простые инструменты для измерения манометра

Вот инструмент, который позволяет вам легко определить, что у вас есть, вместо того, чтобы сверяться с таблицей. В противном случае прокрутите вниз, чтобы проверить диаграмму.

Производитель

Лучший круглый вариант

Pimoys

Лучший прямой вариант

DGOL


Премиум-статус

Проверьте цену на Amazon.

Лучший круглый вариант

Производитель

Pimoys


Прайм статус

Проверить цену на Amazon.

Лучший прямой вариант

Производитель


Основной статус

Проверьте цену на Amazon.

Пимойс

Pros

Круглый инструмент отлично подходит для проволоки и стали.
Он крепче, чем мы ожидали.
Выгравированные цифры, окрашенные в цвет
Хорошая цена

Минусы

Края несколько острые.

Распродажа

382 Отзывов

Магазин “Пимойс”

Состоит из двух частей.

DGOL

Pros

Отлично подходит для стали.
Очень удобно
Удобно, что его можно прикрепить к связке ключей.

Минусы

Не измеряет провод.
Он не кажется таким прочным.
Круглое устройство выше измеряет большее количество датчиков.

798 Отзывы

DGOL

Можно носить на брелоке.

Типы

На рынке представлено несколько типов металлических калибров, что сбивает с толку. Следующее должно дать вам приблизительное представление о том, где каждый из них идеально подходит для использования, например:

жилые дома
коммерческие помещения
ремонтные мастерские
кондоминиумы
и многое другое.

Это не единственные доступные варианты, потому что на рынке так много вариантов. Это те, которые распространены и раскупаются быстрее, чем остальные.

Мы подумали, что клиентам будет удобнее получать больше информации о типах, особенно в приложении.

24 калибр

Тип 24 обычно используется в зданиях, подверженных снеговым нагрузкам или сильным ветрам, а также в панелях со стоячим фальцем. Мы также используем его для кровли жилых домов, и он отлично подходит для штамповки металла, формируя нужные формы в аккуратном процессе.

22 калибр

Мы используем размер 22 для металлической кровли. Он работает на более тонкой стороне листового металла, поэтому ожидайте, что он будет легче. Мы также используем то же самое для стальных стульев и столов.

20-й калибр

Размер 20 широко используется в производстве флаттерных ложек и металлических корпусов. Если вы хотите просверлить отверстие в центре, мы рекомендуем использовать твердосплавное сверло.

Мы также используем 20-й калибр для больших гробов, потому что он намного легче 22-го. Несмотря на его больший вес, чем у 20, мы рекомендуем использовать его из-за его меньших размеров в не слишком большой шкатулке.

Калибр 16

Мы рекомендуем калибр 16 для легких и средних проектов. Вы можете использовать его для своих настольных и настольных проектов дома. Кухонная раковина — еще одно домашнее применение для этого варианта.

14-й калибр

14-й калибр, вероятно, является мировым стандартом толщины рамы для металлических конструкций и навесов для автомобилей. Хотя некоторые люди сравнивают число 12 с числом 14, вы должны знать, когда использовать одно вместо другого.

Некоторые производители используют их взаимозаменяемо, в зависимости от наличия. Прежде чем принимать какие-либо решения, мы рекомендуем подтвердить требования. Стандартная толщина стали 14 калибра составляет 0,0747 дюйма.

12-й калибр

Модель 12 обычно используется в таких областях, как:

анкер опорной балки здания
накладные стропила
вертикальные стойки
оконные рамы
дверные рамы
проходы и проходы
8.

Производители также используют 12 для стали во время производства.

Кроме того, вы также должны увидеть 12 в:

складские помещения
магазины розничной торговли
гаражи
автомастерские
и мастерские.

Как видно выше, стандартная сталь 12 калибра имеет толщину 0,1046 дюйма.

11-го калибра

11-го калибра примерно в 1,45 раза прочнее своего брата 12-го размера. Однако их практическое применение аналогично. Мы также рекомендуем использовать его для оконных рам, дорожек, вырезов, дверных рам, гаражей, мастерских и розничных магазинов. Толщина стандартной стали калибра 11 составляет 0,119.6 дюймов.

10-й калибр

10-й калибр лучше всего подходит для более тяжелых условий эксплуатации, таких как:

воздуходувные системы
промышленные системы
вентиляционные системы
и многие другие

Они бывают разной высоты, чтобы вы могли заказать нужный. Стандартная толщина стали 10 калибра составляет 0,1345 дюйма.

8-й калибр

8-й калибр подобен 10-му калибру с точки зрения применения. Мы можем использовать его для тяжелых систем.

7-й калибр

7-й калибр является самым толстым из перечисленных в этом разделе. Мы рекомендуем использовать 7 для любых тяжелых проектов, таких как высотные здания и промышленные системы. Производители также используют 7 для:

негабаритных столов
письменных столов
и шкафов.

Однако компромиссом является вес, который значительно больше. Стандартная сталь калибра 7 имеет толщину 0,1793 дюйма, как вы можете видеть выше.

Вы всегда путешествуете по дороге? Если вы едете на автофургоне или кемпере, мы рекомендуем приобрести кассетный туалет и душ. Прежде чем купить его для себя, стоит учитывать несколько факторов, таких как вместимость и вес. У нас также есть аргумент выбора бренда. Чтение статьи о лучших кассетных туалетах и душевых кабинах для вашего дома на колесах или выдвижного кемпера должно помочь в принятии решения. Будь то в доме на колесах или дома, удлинители доказывают несколько преимуществ. Он предлагает удобство и доступность, если вы не находитесь в пределах досягаемости розетки.

Материалы

Помимо получения нужной толщины, металл может изготавливаться из множества различных материалов. Мы рассмотрели здесь листы, но убедитесь, что вы выяснили, нужна ли вам оцинкованная сталь, низкоуглеродистая сталь, углеродистая сталь или холоднокатаная сталь. Приведенная выше таблица упрощает преобразование толщины.

Как узнать свой калибр листового металла?

Положите листовой металл на ровную поверхность, чтобы уменьшить погрешность показаний .
С помощью рулетки измерьте толщину листового металла.
Используйте миллиметры для максимальной точности.
Преобразуйте значение в миллиметрах в дюймы, умножив его на 0,03937 .
Используйте таблицу размеров листового металла, чтобы найти число , представляющее толщину вашего листа.
Например, толщина 1/20 дюйма представлена числом 18.

Часто задаваемые вопросы

Независимо от того, нужны ли вам металлические прутки или листы, вы захотите получить нужные изделия из соответствующих материалов. Иногда это доли или десятичные дроби толщины, которые могут определить, есть ли у вас правильные детали. Мы надеемся, что эти статьи помогут вам.

Насколько прочна сталь 12-го калибра?

Мы используем сталь 12 калибра для складских помещений, мастерских, производственных предприятий, розничных магазинов, гаражей и многого другого. Он обеспечивает тонну поддержки, что делает его одним из распространенных вариантов для коротких зданий.

Прочна ли сталь 11 калибра?

Размер 11 более прочный, чем размер 12. Он в 1,45 раза прочнее последнего.
Существует несколько вариантов калибров листовой стали. Вы должны знать требования вашего проекта, прежде чем выбрать наиболее подходящий размер.

Какой толщины сталь калибра 7, 10, 11 и 12?

Из стандартной стали калибр 7 имеет толщину 4,554 мм. Калибр 10 имеет толщину 3,416 мм. Калибр 11 имеет толщину 3,308 мм, а калибры 11 и 12 имеют толщину 3,038 мм и 2,657 мм.

Материалы из листового металла – Академия MEP

Глава № 2 – Материалы из листового металла

Введение

Оцинкованный листовой металл является наиболее часто используемым материалом для отопления, вентиляции и кондиционирования воздуха в коммерческом строительстве. Он используется для приточных, возвратных и вытяжных воздуховодов, которые перемещают воздух из одного места в другое. Основные различия в конструкции воздуховодов связаны с типом стыков (метод соединения одной секции воздуховода с другой) и швов (продольные соединения), используемых для изготовления воздуховода и фитингов.

Типы материалов из листового металла

В следующем видеоролике показано, как изготавливается сталь для ОВКВ и других отраслей. Это видео не является обязательным для курса, но если вас интересует, как производится сталь, то это видео даст вам представление о том, как это начинается от сырья до готового сырья, которое промышленность может использовать в своем собственном производственном процессе. .

Вот еще одно видео, показывающее аналогичные этапы процесса производства горячекатаной стали, но другим способом. Содержание видео не будет отображаться в тесте главы и предназначено для тех, кому интересно узнать, откуда берется металл для индустрии ОВКВ.

Другими найденными типами материалов являются алюминий, нержавеющая сталь и черное железо, каждый из которых имеет свои свойства материала, наиболее подходящие для определенных типов систем или условий воздействия. Листовой металл можно приобрести в рулонах или в плоском виде, как показано ниже.

Оцинкованный листовой металл

Большая часть ваших воздуховодов подачи, возврата, сброса, передачи и вытяжки воздуха будет изготовлена из оцинкованного материала, если только вы не живете в районе, где используется большое количество плит из стекловолокна. или гибкий воздуховод. SMACNA (Национальная ассоциация подрядчиков по обработке листового металла и кондиционеров) является лидером отрасли в установлении стандартов толщины (толщины), армирования, стыков и швов, а также различных других компонентов, используемых при изготовлении и установке воздуховодов.

Оцинкованная сталь изготавливается путем нанесения цинкового покрытия на обе стороны углеродистой стали. Благодаря цинковому покрытию материал повышает его коррозионную стойкость, но затрудняет окрашивание. Если поверхность воздуховода необходимо покрасить, существуют материалы, обработанные для этой цели, такие как Paintlock или Galvannealed, каждый из которых предоставляется для этой цели разными производителями.

Сплав цинка и железа наносится на обе стороны углеродистой стали для создания продукта, который можно окрашивать. Добавление железа в сплав обеспечивает лучшее сцепление краски с поверхностью.

Конструкция воздуховода прямоугольного сечения определяется размером, статическим давлением и длиной воздуховода или размером и типом фитинга.

Оцинкованная сталь с покрытием PVS может использоваться для влажных и агрессивных выхлопных систем.

Paintlock — это материал специального заказа, который используется, когда вы хотите покрасить воздуховод. Этот процесс обеспечивает эффект, аналогичный грунтовке при покраске, что обеспечивает лучшую адгезию краски. Paintlock имеет разные торговые названия, поэтому ваш поставщик может назвать его по-другому.

Измеритель толщины оцинкованного материала

Измеритель толщины материала. Наиболее распространенные калибры на рынке коммерческого строительства составляют от 16ga до 26ga, в жилых домах можно использовать 28ga или 30ga. Чем выше номер калибра, тем тоньше будет материал.

Кроме того, стандартными являются датчики с четными номерами. Чтобы определить требуемый размер материала, вам необходимо знать несколько вещей, таких как размер воздуховода и класс давления, для которого он должен быть построен, со ссылками на таблицу для города или юрисдикции, в которой вы устанавливаете. воздуховод.

В каждом городе или юрисдикции могут быть разные стандарты или могут быть приняты таблицы SMACNA в качестве стандарта. Мы рассмотрим SMACNA позже. Размер определяется количеством воздуха, которое должно пройти через воздуховод, а статическое давление определяется силой, прилагаемой вентилятором для доставки воздуха туда, куда он должен идти.

Толщина материала указывается в датчиках с соответствующим весом на один квадратный фут следующим образом;

30 ga = 0,656 фунта/фут2
28 GA = 0,781 фунт/FT2
26 GA = 0,906 фунтов/FT2
24 GA = 1,156 фунтов/FT2
22 GA = 1,406 фунтов/FT2
20 GA = 1,656 LBS/FT2
20 GA = 1,656 LBS/FT2
20 GA = 1,656 LBS/FT2
20 GA = 1,656 LBS/FT2
20 GA = 1,656 LBS/FT2
20 GA = 1,656 LBS/FT2
. 2,156 фунта/фут2
16 ga = 2,656 фунта/фут2

Чем толще материал, тем больше его вес на квадратный фут, как показано в таблице ниже. Например, если бы у вас был кусок оцинкованного воздуховода длиной 10 футов, сделанный из разных калибров, все они имели бы разный вес, за исключением соединительного материала и армирования как такового;

Для расчета фунтов необходимо сначала растянуть воздуховод, чтобы он стал плоским. Таким образом, воздуховод размером 12 x 12 дюймов имеет все четыре стороны по 12 дюймов, поэтому первым шагом является выравнивание воздуховода.

Этап 1
Расправьте воздуховод и растяните его;
12 дюймов + 12 дюймов + 12 дюймов + 12 дюймов = 48 дюймов.

Шаг 2
Следующим шагом будет превращение 48-дюймового вытянутого воздуховода в ножки;
(48 дюймов / 12 дюймов = 4 фута)

Шаг 3
Возьмите вытянутые футы и умножьте их на общую длину, чтобы получить общее количество квадратных футов;
4 фута x 10 футов = 40 фут2

Шаг 4
Умножьте общее количество квадратных футов на вес манометра на квадратный фут, как показано в таблице;

Это быстрый способ получить деньги за кусок прямого воздуховода. Теперь, если бы вы знали, сколько вы платите за фунт при покупке воздуховода, вы могли бы просто умножить его на общую сумму в фунтах. Например, скажем, вы платите 3,00 доллара за фунт за приобретенный прямой воздуховод. Ваши затраты на покупку воздуховода 18 ga, указанного выше, будут следующими:

86,24 фунта x 4,00 долл. США/фунт = 344,96 долл. США

Если у вас есть собственный производственный цех, то общая стоимость будет состоять из материалов и труда. В качестве примера предположим, что в вашем производственном цехе есть линия по производству рулонов, и что исторические данные вашей компании показывают, что вы можете изготавливать воздуховоды для рулонов со скоростью 100 фунтов в час, а стоимость вашего материала составляет 0,70 доллара США за фунт. тогда ваша стоимость будет примерно такой;

86,24 фунта x 1,00 долл./фунт = 86,24 долл. Стоимость материала
86,24 фунта/80 фунт/ч = 1,08 часа

Мы рассмотрим это более подробно позже, но в этом первом разделе вы можете быстро увидеть процесс, в котором ваши воздуховоды превращаются в компоненты труда и материала в зависимости от веса и других факторов.
Фитинги более сложны для расчета вытягивания, так как имеют различные углы и могут иметь смещения, изменения размеров как в переходах, так и с квадрата на круг. Это то, что делает программное обеспечение Estimating Take-off таким ценным, поскольку оно молниеносно конвертирует любую фигуру в фунты.

С цинковым покрытием

Оцинкованный листовой металл получают из рулона углеродистой стали, покрытого цинком с обеих сторон металла. Цинковое покрытие защищает сталь от коррозии. В отрасли HVAC горячее цинкование обычно используется для покрытия стали цинком.

Вам не нужно беспокоиться об этом, но процесс горячего цинкования начинается с погружения углеродистой стали в ванну с кислотой для удаления стальной окалины. После очистки и удаления окалины углеродистая сталь погружается в ванну с расплавленным цинком, где она образует защитную связь цинка.

Количество цинкового покрытия на стали измеряется количеством цинка в унциях на квадратный фут стали. Наиболее часто указанное цинковое покрытие, указанное в спецификациях листового металла HVAC, – это G60 или G90, причем G90 является наиболее распространенным. G90 прослужит дольше, чем покрытие G60. так как G90 дает более толстое цинковое покрытие. Покрытие нанесено с обеих сторон, поэтому G90 означает, что общая плотность покрытия для обеих сторон составляет 0,90 унций/фут2.

G90 = 0,90 унций/фут2

G60 = 0,60 унций/фут2

Физический размер листового проката

Если в производственном цеху нет линии для рулонов, то для изготовления воздуховодов и фитингов они будут использовать листы листового металла. Вы можете приобрести плоский инвентарь следующих размеров;

3′ x 8′
3′ x 10′
4′ x 8′
4′ x 10′
4′ x 12′
5 футов x 12 футов

Цех по производству листового металла HVAC, скорее всего, захочет выбрать ширину, которую они предпочитают для изготовления отрезков воздуховода. Если вы хотите сделать 5-футовые соединения воздуховода, то вы должны использовать плоские заготовки из листового металла 5 футов x 8 футов, 5 футов x 10 футов или 5 футов x 12 футов.

Вы можете легко вычислить вес каждого размера, если знаете толщину металла, как указано выше. Если магазин покупает куски плоского проката, можете ли вы определить вес каждого из следующих кусков. См. ответы в конце этого раздела.

4’ x 8’ 26ga = ___ фунтов
4’ x 8’ 24ga = ___ фунтов
5’ x 8’ 22ga = ___ фунтов
5’ x 8’ 20ga = ___ фунтов 7 Черный Iron
Обычно воздуховоды Black Iron используются для удаления загрязненного жиром воздуха из кухонной вытяжной системы в ресторанах и заведениях быстрого питания. Для системы отвода жира требуется воздуховод, который может выдерживать более высокие температуры и избегать утечки смазки, поэтому эти системы изготавливаются с полностью сварными соединениями и швами на воздуховодах и фитингах, чтобы снизить риск возгорания горячей смазки из-за выхода из воздуховода и капания. на строительные материалы. Для пищевых продуктов, которые выделяют переносимые по воздуху частицы жира, требуется вытяжная система, которая защитит пассажиров от опасностей пожара.
Жир прилипает к поверхности воздуховодов, используемых для отвода дыма и тепла из кухни. Приборы, создающие переносимый по воздуху жир, такие как фритюрницы и решетки, потребуют полностью сварного воздуховода от кухонной вытяжки через крышу к вытяжному вентилятору.
Часто часть, видимая на кухне, из эстетических соображений изготавливается из нержавеющей стали.
Кухонный вытяжной колпак для сбора жира
Алюминий
Алюминиевые воздуховоды используются, когда система воздуховодов содержит влагу, например, в раздевалках с душевыми. Алюминий обладает полезными свойствами, которые помогают предотвратить коррозионное воздействие влаги в воздуховоде. Алюминиевые воздуховоды и решетки можно найти в больницах, где в помещении используется радиация или рентгеновские лучи.
Вытяжка из раздевалки
В приведенной ниже таблице видно, что из-за свойств алюминия требуется, чтобы алюминий был толще оцинкованной стали, чтобы соответствовать его прочности и жесткости. Например, оцинкованный воздуховод калибра 26 имеет толщину 0,55 мм, а для алюминиевого эквивалента потребуется толщина 0,69 мм.
Эквивалент алюминия
Нержавеющая сталь
Нержавеющая сталь также имеет хорошие свойства материала для использования в системах, содержащих влагу или агрессивный воздух, таких как кухня, посудомоечная машина, прачечная, спа, закрытые бассейны и вытяжка лабораторий. Некоторые инженеры могут даже указать, что воздуховод для отвода жира должен быть изготовлен из полностью сварной нержавеющей стали от вытяжного колпака до самого верха через крышу к вытяжному вентилятору. Конечно, нержавеющая сталь является более дорогим материалом, поэтому вы можете предложить черное железо в качестве решения VE (Value Engineered), чтобы сэкономить деньги владельца.
Воздуховоды из нержавеющей стали можно найти там, где необходимо отводить коррозионно-активные среды, а оцинкованные просто не подходят, поскольку они не могут выдерживать коррозионную природу отводимого воздуха. Это можно найти в лабораторных вытяжных системах, соединенных с лабораторными вытяжками, где проводятся эксперименты с различными химическими веществами.
Воздуховоды из нержавеющей стали могут быть изготовлены со сварными соединениями и швами или без них.
Нержавеющая сталь с покрытием – воздуховоды этого типа обычно изготавливаются в 4-футовых соединениях с фланцами Van Stone. Этот воздуховод из нержавеющей стали с покрытием используется на предприятиях по производству микрочипов для отвода агрессивных паров. Тефлон, халар или другие одобренные покрытия будут наноситься на нержавеющую сталь для повышения ее защитных свойств.
Плита для воздуховодов из стекловолокна
Плита для воздуховодов из стекловолокна используется реже, но обладает хорошими акустическими свойствами. Там нет металла, кроме ваших вешалок, поскольку воздуховод сделан из плоских листов стекловолокна, согнутых в требуемые формы.
Воздуховодная плита из стекловолокна
Воздуховодная плита может иметь круглую или прямоугольную форму. Его использование позволяет избежать необходимости оборачивать или выравнивать воздуховоды. Обычно изготавливается из плит для воздуховодов толщиной 1 дюйм, отвечающих требованиям UL 181.
Посмотрите видео ниже, чтобы узнать о плитах для воздуховодов от NAIMA (Североамериканская ассоциация производителей изоляционных материалов). Если вы хотите узнать больше о том, как собирать воздуховод, вы можете посмотреть дополнительные видео на канале NAIMA в YouTube.
Изготовление воздуховодов из стекловолокна
FRP – (пластмасса, армированная стекловолокном)
Пластмасса, армированная стекловолокном, используется для отработанного воздуха с высокой коррозионной активностью, например, в промышленном производстве.
Пластик, армированный стекловолокном, широко используется на заводах по производству полупроводников, которые используют большое количество растворителей и кислот в процессах изготовления полупроводниковых микрочипов из кремниевых пластин. Этот тип воздуховода можно использовать для любого высококоррозионного выхлопного материала.
Всегда полезно обсудить с производителем свойства выводимого воздуха, чтобы убедиться, что он совместим с материалом, используемым для изготовления воздуховода. Стыки выполнены трудоемким методом нанесения слоев ткани и смолы.
Вкладыш воздуховода
При указании вкладыша воздуховода важно определить, соответствует ли размер воздуховода, указанный на чертежах, необходимой полезной площади. Если размеры на чертеже представляют собой чистую свободную площадь, то вам потребуется увеличить размер изготовленного воздуховода, чтобы учесть толщину облицовки воздуховода.
Если у вас есть воздуховод размером 12 x 12 дюймов, облицованный звукоизолирующим покрытием толщиной 1 дюйм, и требуется, чтобы площадь свободной сетки соответствовала размеру воздуховода, то размер воздуховода из листового металла должен быть 14 x 14 дюймов. Это рассчитывается следующим образом: каждая сторона включает 1 дюйм лайнера + 12 дюймов свободной площади + 1 дюйм лайнера = 14 дюймов.
В соответствии с SMACNA Вкладыш воздуховода должен быть приклеен к поверхности воздуховода с 90-процентным покрытием клеем и штифтами на различных расстояниях в зависимости от скорости в воздуховоде. Чем больше скорость, тем больше требуется плотность штифтов. Ниже приведены два распространенных метода крепления штифтов: в одном головка представляет собой неотъемлемую часть штифта, а в другом головка представляет собой отдельную нажимную шайбу. Приварные штифты прикрепляются автоматически к лейнерной части змеевика или как отдельное оборудование.
Штифты для вкладышей
Вкладыш для воздуховодов бывает разной толщины и обычно определяется в спецификациях или в соответствии со стандартами производства вашей компании. Стандартные размеры: ½”, 1” и 1-1/2”, но доступны различные типы облицовки воздуховода толщиной до 4”. В приведенном ниже видео вы увидите, как применяется футеровка воздуховода на линии змеевика и как штифты применяются на другом участке. Вкладыш отображается на инженерных чертежах пунктирными линиями внутри воздуховода или фитинга.
Вкладыш воздуховода
Двустенный воздуховод
Существуют различные методы изготовления круглых, овальных или прямоугольных воздуховодов с двойными стенками. Внутренняя стенка может быть сплошной или перфорированной металлической. Внешняя стена — это конструктивный элемент, рассчитанный на расчетное статическое давление. Внутренняя перфорированная стена позволяет улучшить акустические характеристики, поскольку материал поглощает часть звуковых волн. Использование сплошной внутренней стены может использоваться для наружного применения, чтобы обеспечить требуемые тепловые характеристики, требуемые местными нормами. Внутренняя стенка воздуховода защищает вкладыш от эрозии. Мы рассмотрим воздуховоды с двойными стенками в других разделах этого курса.
Как рассчитать вес воздуховода
Важно знать, сколько фунтов воздуховода и фитингов у вас есть, так как это напрямую связано со стоимостью материалов и изготовления. Если у вас есть программное обеспечение, то программа, скорее всего, даст вам эти значения после ввода списка материалов для вашего проекта. Также важно понимать, как программа рассчитывает, сколько фунтов весит конкретная секция воздуховода или фитинга.
Компьютеры, конечно, рассчитывают различные фитинги с относительной легкостью по сравнению с вами или мной, делающими это вручную. Но чтобы у вас было общее представление о том, как программное обеспечение для оценки или изготовления выполняет расчет, мы даем здесь простое объяснение.
Если бы у вас был кусок воздуховода размером 24″ x 12″ и длиной 5 футов, вы могли бы легко рассчитать его вес в фунтах с помощью следующего;
24″ x 12″ Оцинкованный воздуховод
Что вам нужно сделать, так это развернуть воздуховод на составные стороны, а затем рассчитать квадратные метры каждой стороны.
Вариант 1 (см. пример ниже)
Шаг 1 ) Рассчитайте Ft2 каждой стороны
Шаг 2 ) Сложите общую сумму Ft2 с каждой из четырех сторон.
Опция 2
Шаг 1 ) Вычислите общую длину периметра всех четырех сторон, а затем разделите на 12″, чтобы получить общий периметр в футах. (12″ + 24″ + 12″ + 24″ = 72″)/12″ = 6 футов
Шаг 2 ) Умножьте ответ из шага 1 на общую длину воздуховода, в данном случае 5 футов, чтобы получить общее количество Ft2 . (6′ x 5′ = 30 футов2)
Суммарное удлинение воздуховода
Пример растяжения воздуховода
Из приведенного выше примера было определено, что у нас есть 30 квадратных футов оцинкованного материала. Теперь, чтобы преобразовать квадратные метры в вес, нам нужно знать, какова толщина (толщина) материала. Для определения калибра (толщины) нам необходимо знать, какое статическое давление будет оказываться на стенки воздуховода.
SMACNA и муниципалитеты имеют строительные стандарты, основанные на статическом давлении , так что это первое, что вам нужно знать. Какое статическое давление действует на стенки воздуховода? Вы можете найти информацию в разделе листового металла в спецификациях проекта или указать часть оборудования, обслуживающего воздуховод. Наиболее распространенное статическое давление, используемое для воздуховодов подачи постоянного объема, составляет 2 дюйма статического давления и от 1 дюйма до 2 дюймов для конструкции воздуховода обратного воздуха.
Статическое давление
Проще говоря, статическое давление — это сопротивление воздушному потоку. Кондиционированный воздух системы HVAC подается в помещение через воздуховоды, арматуру, объемные заслонки, фильтры и воздухораспределительные решетки, создавая сопротивление, которое преодолевается статическим давлением вентилятора. Если номинального статического давления вентиляторов недостаточно для преодоления компонентов воздуховода, то объем воздуха (куб. фут/мин) будет недостаточным для проектных требований.
Воздуховоды изготавливаются в соответствии с рядом строительных стандартов, основанных на статическом давлении, с которым будет сталкиваться воздуховод. Величина статического давления, оказываемого на стенки воздуховода, приводит к тому, что в стандартах указывается толщина манометра, типы швов и соединений, а также требуемая арматура. По мере увеличения статического давления увеличивается толщина материала воздуховода и требования к усилению швов и стыков с некоторыми вариациями для запатентованных систем стыков.
Строительные стандарты SMACNA позволяют варьировать это, регулируя длину воздуховода или частоту армирования. Подробнее об этом мы поговорим в курсе «Изготовление листового металла».
Прежде чем приступить к выборке материалов, важно знать, что требуется в соответствии со спецификациями для статического давления в системе воздуховодов на различных границах. Если у вас есть система VAV, то разграничением или разделением между различными классами давления будет блок VAV. На стороне высокого давления VAV спецификации могут требовать, чтобы воздуховод был изготовлен до статического давления 4″ вод. ст., в то время как на стороне низкого давления может требоваться статическое давление только 1 ″ вод. ст. или 2 ″ вод. ст.
Наиболее распространенный диапазон статического давления составляет от -1,0″ до +2″ sp (статическое давление), если только вы не имеете дело с крупными коммерческими или промышленными системами, в этом случае вы можете увидеть +3″, +4″, +6″ или +10″ sp (статическое давление)
На стороне нагнетания вентилятора будет положительное давление, а на стороне всасывания вентилятора будет отрицательное давление (всасывание).
Классы давления в воздуховоде
Таблица стандартов статического давления 2″ SMACNA
Если предположить, что воздуховод должен быть изготовлен в соответствии со стандартом статического давления 2″, то следующая таблица будет использоваться для определения калибра материала.
Строительные стандарты SMACNA 2
Строительные стандарты SMACNA 2″
Продолжая наш пример выше, мы будем использовать наибольшую сторону воздуховода, в нашем случае размер 24″, чтобы найти ряд, из которого можно выбрать другие факторы конструкции воздуховода. Вы можете видеть, что мы выбрали строку, которая соответствует строке 24″ под заголовком столбца « Размеры воздуховода ».
Компания SMACNA предлагает множество вариантов изготовления воздуховода прямоугольного сечения для любого заданного статического давления и размера. Следующий столбец используется, когда для сечения воздуховода используется «Без армирования». Как видно из приведенной ниже таблицы, для этого потребуется, чтобы материал был изготовлен из 16-го калибра, который считается толстым и тяжелым калибром для коммерческого строительства, если только вы не используете системы высокого давления или специальные выхлопные системы.
SMACNA Усиление не требуется
Конечно, чем толще калибр, тем выше стоимость любого участка воздуховода. SMACNA допускает другие варианты, как показано в дополнительных столбцах на диаграмме. Следующие колонны начинаются с 10-футового интервала арматуры и заканчиваются 2-футовым шагом. Но если вы посмотрите на толщину, необходимую в зависимости от расстояния между армированием, вы заметите, что калибр 26 — это самый легкий (самый тонкий) материал, который можно использовать. Использование стандартного 5-футового соединения с TDC, Ductmate™ или другого типа соединения соответствует требованиям для 5-футовой арматурной колонны.
SMACNA 2-дюймовые стандарты
Разница между использованием 16 калибра и 26 показана ниже при расчете веса каждого из них.
16 калибра = 2,656 фунтов / FT2
26 Калибра = 0,906 фунтов / FT2
DUCT FT2 = 30 FT2
Опция 1) 16 -й калиб без усиления. 79,68 фунта
Вариант 2) 26 Манометр с 5 опорными соединениями
30 футов2 x 0,906 фунтов / фут2 = 27,18 фунтов
Если вы покупали воздуховод, изготовленный в другом цеху по обработке листового металла, и они брали с вас 3,00 доллара США за фунт за прямой воздуховод, разница была бы следующей:
Вариант 1 (16 калибр) = 79,68 Фунты x 3,00 долл. США / фунты = 239,04 долл. США
Вариант 2 (калибр 26) = 27,18 фунтов x 3,00 долл. США / фунт = 81,54 долл. США
Как показывает этот пример, важно по возможности уменьшить калибр.
Взаимосвязь между шириной, калибром и арматурой
Ширина воздуховода (№1), толщина (калибр)(№2), расстояние между арматурами (№3) и размер арматуры (№4) связаны друг с другом, и изменение одного из них обычно влияет другие. Когда вы увеличиваете ширину воздуховода (#1), это может увеличить толщину листа (#2), шаг армирования (#3) и размеры армирования (#4). Точно так же, когда вы изменяете любой из других элементов, он может иметь обратную связь с другими, например, если вы увеличиваете расстояние между арматурами (# 3), вы можете уменьшить толщину воздуховода (# 2).
Коэффициенты усиления воздуховодов
Просто помните, что все эти факторы взаимосвязаны. У вашего изготовителя листового металла обычно есть набор стандартов конструкции воздуховодов, которые они используют в большинстве ситуаций, и вносят коррективы только в особых случаях.
Стандарты листового металла
Существуют различные стандарты ASTM, с которыми вы можете ознакомиться при чтении спецификаций, и в большинстве случаев ваша мастерская будет знать их требования. Ниже приведены некоторые из стандартных, с которыми вы можете столкнуться;
ASTM A526 относится к коммерческому качеству материала.
ASTM A527 относится к материалу с замковым качеством.
ASTM A653 относится к цинковому покрытию, полученному методом горячего погружения.
ОТВЕТЫ
1. 4′ x 8′ 26ga = (4 x 8) = 32 фута2 x 0,906 фунта/фут2 = 28,99 фунта
2. 4′ x 8′ 24ga = (4 x 18) = 32 Фунты/фут2 = 36,99 фунта
3. 5′ x 8′ 22ga = (5 x 8) = 40 футов2 x 1,406 фунта/фут2 = 56,24 фунта
4. 5′ x 8′ 20ga = (5 x 8) = 40 футов2 x 1,656 Фунт/фут2 = 66,24 фунта
- 26 GA = 0,906 фунтов/FT2
- 24 GA = 1,156 фунтов/FT2
- 22 GA = 1,406 фунтов/FT2
- 20 GA = 1,656 фунт/FT2
20 GA = 1,656 фунт/FT2
