как устроен и из чего состоит?

Электролобзик – многофункциональный инструмент, с помощью которого можно делать прямые, угловые и резные пропилы. Работает с распространенными материалами: металлом, деревом, пластиком, керамикой и стеклом. Удобен в применении, позволяет решить широкий спектр как бытовых, так и профессиональных задач. Прибор имеет простое устройство, за счет чего мелкий ремонт можно проводить собственными усилиями. Знание конструктивных особенностей облегчит регулярную работу с инструментом, выбор подходящей модели.

Содержание

Как устроен электрический лобзик?
Электродвигатель
Механическая часть
Из чего состоит: дополнительные функции
На что обратить внимание?

Как устроен электрический лобзик?

Несмотря на разнообразие моделей электролобзиков на рынке, они имеют схожую конструкцию. Основные элементы и принцип их работы.

Электродвигатель

Электролобзики оснащаются двухтактным электрическим двигателем мощностью 350-900 Вт.

Рисунок 1 – Электродвигатель лобзика.

Составляющие мотора:

статор;
медная обмотка;
ротор;
щеткодержатель.

В процессе работы по коллекторным пластинам подается движение на щетки с пружинками.

Они чаще первыми выходят из строя.

За запуск двигателя отвечает кнопка на корпусе и конденсатор.

С помощью нее подается напряжение, регулируется частота движения вала якоря. Конденсатор имеет ограниченный срок эксплуатации, его поломка приводит к сбоям в электрической части инструмента. Отвечает за снятие остаточного напряжения с медной обмотки после отключения устройства. Тип питания может быть автономным (аккумуляторным) или сетевым – работает от источника постоянного тока.

Механическая часть

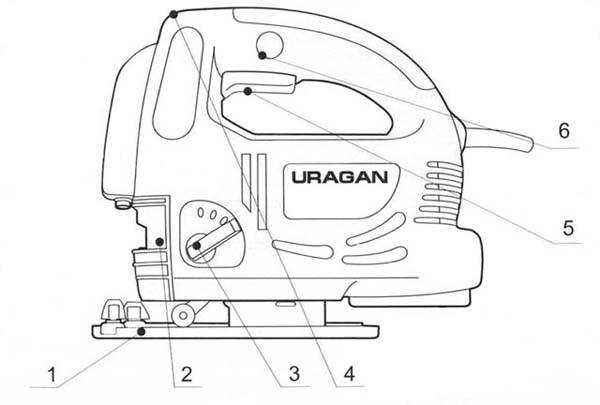

Рисунок 2 – Из чего состоит электролобзик?

Ключевой элемент механической части электролобзика – редуктор.

Благодаря его работе обеспечивается необходимое усилие движения пилки.

Он уменьшает обороты двигателя для увеличения параметра крутящего момента.

Современные модели оснащены шестереночным редуктором с одной передачей, в некоторых профессиональных моделях их может быть две.

К механической части относят и другие элементы конструкции:

Опорная плита, или направляющая плоскость. Должна быть изготовлена из стали либо плотного алюминия. С помощью нее можно установить угол резки для обеспечения точности реза;
Роликовая система. Обеспечивает перемещение инструмента по рабочей поверхности. При грамотной эксплуатации редко выходит из строя.
Корпус. В нем находятся все ключевые функциональные элементы. Изготовлен из плотного пластика с металлическими вставками. Состоит из эргономичной рукояти, непосредственно корпуса. Ручка может быть скобообразная или грибообразная. При выборе следует обращать внимание на качество швов – не должно быть скрипов, люфтов, а болты углублены в специальные пазы.

Пилка. Является расходным элементом, который требует регулярной замены. Для каждого вида материала требуется подбирать специальную пилку. Внешне отличаются размером и частотой расположения зубьев.

Крепление полотна может быть быстрозажимным или винтовым – она требует ручного выкручивания болтов. Для профессиональных целей рекомендуется выбирать первый вариант, он упрощает и ускоряет взаимодействие с инструментом.

Важно! При покупке следует проверить, чтобы в комплектации была подробная инструкция по работе с электролобзиком. В ней отображены технические характеристики, правила эксплуатации и нормы работы.

Из чего состоит: дополнительные функции

Современные электролобзики оснащаются целым рядом дополнительных опций. Они расширяют диапазон возможных работ с инструментом, упрощают процесс пиления. Чаще встречаются следующие функции:

Рисунок 3 – Дополнительные функции электролобзика

Маятниковый ход (подкачка). Возможность придавать пилке дополнительные движения в возвратном направлении. Повышает производительность инструмента, скорость резки и упрощает работу с рыхлым материалом. Может иметь 1-4 скорости;
Подключение пылесоса (внешний патрубок). Полезно для продолжительной работы. Позволяет подключить пылесос для удаления излишков пыли, опилок, стружки. Способствует улучшению видимости реза;
Поворот пилки. С помощью опции пилку можно двигать под любым углом от 0 до 360^{. Необходимая функция для осуществления округлых резов;}
Фиксатор угла пилки. Позволяет закрепить полотно под необходимым углом. Без этого невозможно делать фигурные пропилы;
Подсветка и лазерный указатель. Упрощают пиление в затемненных условиях, помогают делать более точные резы.

В качественной модели должен быть защитный пластиковый экран, сдерживающий опилки и стружку в одном месте. В инструкции дополнительные функции всегда идут отдельным пунктом, при выборе конкретной модели их легко пропустить – следует внимательно осматривать сам инструмент, уточнять комплектацию у продавца.

Важно! Некоторые профессиональные модели электролобзиков оснащены кейсом для хранения и транспортировки. Во время покупки обратите внимание на качество защелок, они должны быть выполнены из плотного пластика или металла, плотно прижиматься к корпусу.

На что обратить внимание?

Чтобы выбрать качественный и надежный электролобзик важно внимательно читать технические характеристики, визуально осматривать каждый элемент. Советы, на что обратить внимание при покупке:

мощность лобзика обеспечивает работу с плотными материалами, качество и скорость пила. Для бытовых задач достаточно 350-450 Вт, для профессиональных целей следует приобретать более мощные модели;
частота хода влияет на то, как интенсивно полотно будет двигаться во время пиления. Этот параметр находится в диапазоне от 3000 от 3200. Может регулироваться плавным или дискретным переключателем;
тип питания обеспечивает автономность устройства. Если вы планируете часто работать вне мастерской, стоит обратить внимание на модели с аккумулятором. Для пиления в помещении рекомендуется сетевой электролобзик;

крепление пилки возможно с помощью специальных болтов или быстрозажимным механизмом. Автоматическая установка упрощает замену полотна при его износе, деформации.

Все производители строительного инструмента, например, Интерскол, выпускают электролобзики. Их условно делят на бытовые и профессиональные. Отличаются мощностью электродвигателя, дополнительными опциями и функционалом. Инструмент нужно выбирать, опираясь на конкретные задачи.

Электролобзик – незаменимый инструмент для пиления металлических, деревянных и пластиковых изделий. С помощью него можно делать простые, фигурные и угловые резы. Состоит из электрической и механической части. При выборе модели нужно обращать внимание на технические характеристики, эргономичность корпуса и дополнительный функционал.

Электролобзик. Виды и устройство.Работа и особенности.Как выбрать

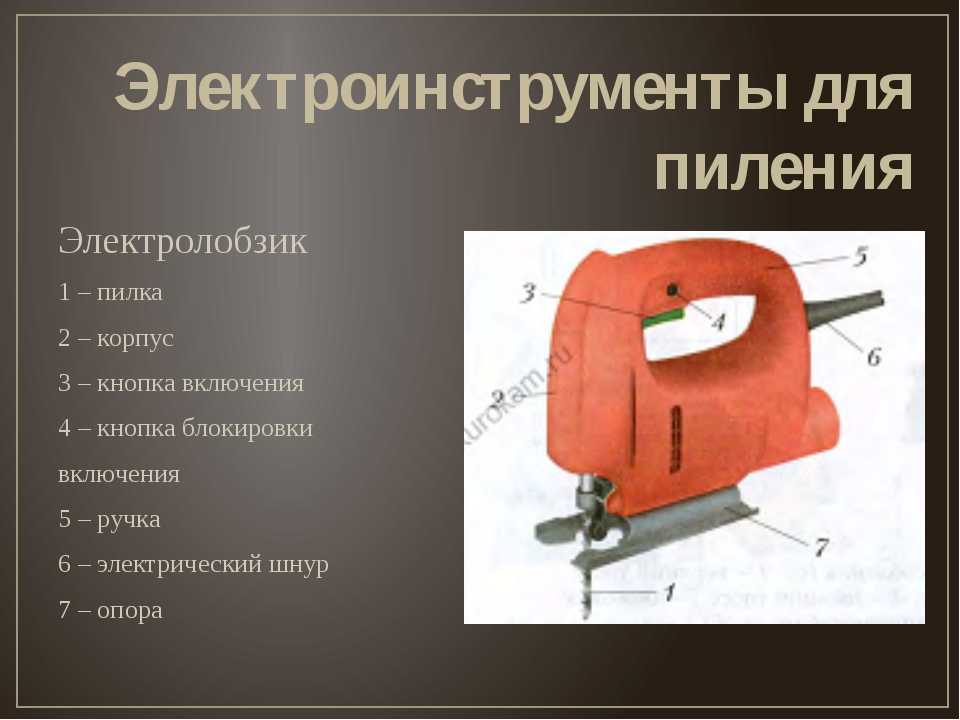

Электролобзик – электрический компактный ручной инструмент, предназначенный для распила древесины, металла, пластика и других материалов. Он оснащается пилочкой, которая совершает возвратно-поступательные движения. Благодаря дешевизне и возможности выполнения широкого перечня работ, такой инструмент широко используется в бытовых целях, однако его можно встретить и на вооружении профессиональных строителей занимающихся выполнением ремонтов. Плотники и столяры им практически не пользуются в связи с низкой точностью выполнения реза. Ленточные, торцовочные и циркулярные пилы существенно превосходят лобзик по производительности и точности.

Прибор имеет простую конструкцию, благодаря чему является ремонтопригодным. Его главными деталями являются:

Корпус.
Опорная подошва.
Электродвигатель.
Возвратно-поступательный механизм.
Упорный направляющий ролик.
Кнопка включения.
Регулятор оборотов.
Пилка с зажимным механизмом.

Перечисленные части являются основными, но отдельные разновидности лобзиков могут предусматривать дополнительные вспомогательные механизмы, расширяющие возможности инструмента и удобство его применения. Установленный в электролобзик электромотор предусматривает возможность замены графитовых щеток, как и любой другой рабочий инструмент.

Принцип работы электрического лобзика простой и понятный. При нажатии кнопки включения подается электричество на электромотор. Он набирает обороты, вращая возвратно-поступательный механизм, состоящий из шестеренок. В результате вращающееся движение переходит в возвратно-поступательное. Закрепленная на конце передаточного механизма с помощью специализированного крепления пилочка двигается вниз и вверх. Поскольку она фиксируется только вверху, то для предотвращения деформации под нагрузкой во время упора в деталь ее поддерживает направляющий ролик.

Практически любые электролобзики предусматривают возможность регулировки оборотов. Отсутствие данной функции является большой редкостью. Столь простые инструменты лучше избегать, поскольку они не смогут эффективно работать с разными материалами. Также важным элементом электролобзика является подошва, упираемая в заготовку.

Критерии выбора лобзика

Подбирая электролобзик можно обращать внимание на множество характеристик инструмента, но большинство из них не столь критичны. Важнее всего ориентироваться по следующим параметрам:

Возможностям двигателя.
Передаточной способности.
Диапазоне регулировки оборотов.
Величине хода.
Типу подошвы.
Наличию маятникового хода.
Типу крепления пилочки.

Важным критерием является и тип питания инструмента. Он может быть сетевым или аккумуляторным. Работающие от розетки лобзики намного дешевле и не нуждаются в подзарядке. Их можно хранить в холодной мастерской зимой, чего нельзя сказать про аккумуляторы автономных электролобзиков.

Параметры двигателя

Мощность электромотора лобзика является одним из важнейших характеристик, на которые сразу же нужно обратить внимание. Чем сильнее двигатель, тем более толстый материал можно распиливать. Устройство с мощностью электромотора в 300-500 Вт плохо справляется с досками толщиной более 40 мм. При работе с твердыми породами древесины пилочка может останавливаться по причине нехватки мощности. В том случае, если инструмент планируется использоваться как универсальное оборудование для распила древесины, а также металлов, желательно чтобы фактическая мощность лобзика было от 600 Вт и выше. Тогда раскрой будет осуществляться быстрее и без остановок из-за сильного перегрева инструмента.

Поскольку лобзик оснащается короткой пилочкой, то для обеспечения ее движения огромная мощность двигателя не нужна. По этой причине редко можно встретить электролобзик с мотором более чем на 850 Вт.

Передача крутящего момента

В инструменте используется оборотистый электромотор, но возвратно-поступательный механизм передает на пилочку значительно меньшее количество движений. Обычно инструменты пилят с частотой до 3 тыс. движений пилочки в минуту. Чем выше этот показатель, тем быстрее произойдет распил. В продаже можно встретить и довольно медленные лобзики, уровень оборотов у которых составляет менее 1 тыс. Такой инструмент плохо пилит пластик и вообще имеет массу рабочих ограничений.

Диапазон регулировки

Важнейшим параметром является возможность регулировки количества оборотов. Чем она чувствительнее, тем лучше. Каждый материал и тип пилочки требует выполнения работы на определенной скорости. Если она подобрана верно, то инструмент меньше перегревается и оснастка служит дольше, а рез получается гладким, с минимальными заусеницами и прочими дефектами.

Регулировка оборотов может осуществляться отдельным колесиком или совмещенным с кнопкой включения. Нет особенной разницы как она выполняется, поэтому можно выбирать любой электролобзик, главное чтобы он поддерживал возможность настройки скорости.

Величина хода пилочки

Этот показатель отображает, какой диапазон хода у режущего полотна. Чем он выше, тем большая площадь пилочки будет резать материал, раскрой которого осуществляется. Не стоит выбирать инструмент с малой величиной хода, если он будет распиливать только тонкие материалы. Лобзик будет тереться небольшой частью режущего полотна. В этом месте зубцы быстро сотрутся, в то время как остальная длина пилочки останется совсем новой. Когда же величина хода большая, хотя бы 20-26 мм, то оснастка служит дольше, поскольку отрабатывает большей площадью.

Тип подошвы

Очень важным параметром является применяемая в лобзике конструкция подошвы и качество ее изготовления. Дело в том, что именно она служит направляющей, скользящей по поверхности заготовки. Если подошва изготовлена с перекосом, или из тонкого листового материала, который может под давлением деформироваться, то рассчитывать на ровный рез не приходится. В идеале, чтобы нижняя пластина электролобзика была изготовлена путем литья. Такое мощное основание не деформируется. Однако подошвы этого типа встречаются только на дорогих инструментах.

При желании приобрести бюджетный электролобзик, вполне можно брать инструмент с подошвой из листового металла, но нужно проверить ее плоскость на предмет перекосов. Не помешает и посмотреть ее склонность к деформации, придавив пальцами на углы.

Практически все подошвы лобзиков могут изменять угол наклона, чтобы осуществлять пиления под разными уклонами. Такая настройка может быть фиксированной или свободной на определенные углы. Менять положение подошвы можно применяя различные механизмы, это отпуская и прижимая винт шестигранным ключом или флажком.

Маятниковый ход

Эта функция есть далеко не у всех лобзиков, но ее наличие существенно ускорит скорость раскроя мягких материалов, а также качество пропила. Маятниковый ход не используется на металле. Данная функция заставляет пилочку двигаться не только вверх-вниз, но и совершать движение вперед и назад. Ход полотна в разных плоскостях взаимосвязан. Когда пилочка двигается вверх, то маятник толкает ее и вперед, что обеспечивает большой захват материала. Когда же полотно опускается, то толкатель отодвигается назад.

Включение маятникового режима распила позволяет минимизировать образование сколов. Величина движения пилочки вперед-назад регулируется и подбирается к каждому материалу индивидуально. Обычно это делается тумблером, находящимся на боковой части электролобзика слева.

Механизм маятника обеспечивает движение не пильного полотна вверху, а ролика, который поддерживает пилочку. В связи с этим при использовании инструмента в таком режиме нужно смазывать ролик. Это уменьшит интенсивность его износа, а также вероятность повреждения режущей оснастки.

Способы крепления пилочки

Механизм, отвечающий за закрепление пильного полотна, является одной из самых слабых сторон инструмента. Зачастую при изготовлении лобзика случается брак именно при сборке данного узла. В связи с этим перед покупкой инструмента желательно поставить на него пилочку и посмотреть ее угол пересечения с подошвой. Он должен составлять ровно 90 градусов. В том же случае если полотно немного наклонено в сторону, то работать инструментом будет очень сложно. Во время пила будет невозможно получить ровный срез под прямым углом. Кроме этого электролобзик постоянно будет стараться уходить по направлению загиба пилочки, от чего руки будут уставать.

Существует 2 самых популярных способа крепления пилочки, которые действительно имеют место быть. Самый простой предусматривает ее фиксацию к штоку возвратно-поступательного механизма с помощью прижимной пластинки с двумя или одним винтом. В этом случае режущий инструмент можно закрепить действительно надежно и ровно, конечно если во время изготовления лобзика не был допущен брак. Однако, и столь удачное техническое решение требует использования качественных комплектующих. В том случае если прижимная пластинка сделана из алюминия, то рассчитывать на нормальную работу инструмента в дальнейшем не приходится. Мягкая пластинка очень быстро сотрется, поэтому при установке новых полотен для распила те будут деформироваться. Лучше всего, чтобы эта деталь была сделана из толстой стали.

Самым удачным вариантов является самозажимной механизм для крепления пилочек. Достаточно нажать на рычаг и зажим откроется, после чего оснастка легко извлекается или устанавливается.

Полезные функции

Выбирая электролобзик, может быть важным наличие в инструменте различных вспомогательных функций. В первую очередь это лазерная подсветка, формирующая ровную линию для распила, а также патрубок для отвода опилок.

Лазер имеется далеко не в каждом инструменте, а если и есть, то линия его свечения может находится в смещенной плоскости от направления пилочки. Все же если он работает правильно, то можно забыть об необходимости предварительного черчения на заготовках карандашом границы запилов. Отдельные электролобзики предусматривают для питания лазера установку батареек. Это не лучшее решение, поскольку такие источники питания плохо ведут себя на морозе. Если лобзик хранится в не отапливаемом гараже или мастерской, то батарейки испортятся. Лучшие если лазер запитан от электросети, как и двигатель.

Что касается патрубка для отвода опилок, то он есть почти у всех лобзиков. Однако более совершенные инструменты предусматривают выброс опилок через него из зоны реза под воздействием собственного вентилятора. В этом случае можно работать даже без необходимости подключения пылесоса. Чтобы не разводить беспорядок, на конец патрубка могут устанавливаться специальные мешки для сбора опилок.

Посмотрите, как делаются пазлы

Традиционно пазлы собирались с помощью, подождите, лобзика, хотя его также называют лобзиком. Если вы никогда ее не видели, у прокруточной пилы тонкое прямое лезвие, которое обычно устанавливается немного вертикально, как игла в швейной машине. Проводя лезвием вверх и вниз (ура, электроинструменты) и перемещая сквозь него древесину, вы можете вырезать на дереве тонкие узоры. Обратите внимание, что термин «лобзик» также может относиться к копировальной пиле, которая представляет собой ручной электроинструмент с торчащим прямым лезвием, который отлично подходит для вырезания отверстий в стенах, но, возможно, не для пазлов.

Отлично. Но как люди делают пазлы сегодня?

Короткий ответ: это сложно. Сегодня на рынке все еще есть высококачественные головоломки ручной работы, но коммерческие производители обычно переходят к другим методам. Ниже рассмотрим несколько самых популярных методов. (А если вы ищете идеи для лучших подарков-пазлов, обязательно ознакомьтесь с нашим гидом по подаркам.)

1. МЕТАЛЛИЧЕСКИЕ РЕШЕТКИ ДЛЯ ШАБЛОНОВ

Пазлы, выпускаемые серийно, изготавливаются из картона. Никто не режет картон лобзиком вручную. Таким образом, игра состоит в том, чтобы сделать режущий штамп (острый металлический контур), который имитирует рез головоломки. Если у вас есть режущий штамп, его можно использовать для штамповки бесчисленных картонных головоломок.

В этом видео, начиная примерно с 1:30, ремесленники Равенсбурга показывают, как они создают свои пазлы, используя сетку «вырезанной лентой» и ряд краев в стиле пазла. Металлический шаблон позволяет сотрудникам в защитных перчатках защелкивать края каждой части, создавая уникальный узор для каждого дизайна головоломки.

2. ПИЛЫ

Для плотников единственная игра в городе — это настоящая головоломка. В этом видео Джордж Вондриска собирает пазл с изображением лося, используя фанеру, компьютерную распечатку и лобзик.

(Примечание: если вы хотите вникнуть в это, посмотрите этот 100-минутный урок.)

3. ПСИХОЛОГИЧЕСКИЕ МУЧЕНИЯ

Стив Ричардсон говорит, что «они платят мне за то, чтобы свести их с ума», описывая, как он создает невероятно сложные головоломки. головоломки с использованием ножа X-ACTO (которые затем фактически разрезаются вручную). Называя себя Главным мучителем, Ричардсон имеет несколько известных клиентов, в том числе семью Гейтсов, семью Бушей и королевскую семью Великобритании.

Компания Ричардсона продает всего около 3600 головоломок в год, все ручной работы. Каждая головоломка содержит одну «клоунскую» деталь, логотип компании, хотя иногда он на самом деле не подходит.0003

4. ЛАЗЕРЫ

В этом видео лазерный резак использует Силу на плакате Star Wars . Удивительно наблюдать за тем, как он выполняет разрезы, сначала выполняя все вертикальные разрезы (с небольшими колебаниями, чтобы получить шевеления), а затем горизонтальные разрезы. Посмотрите, как на этапе горизонтальной резки выпадают кусочки!

5. СЛУЧАЙНЫЕ НАРЕЗКИ

В этом видео Аллегра Вернон показывает нам все шаги, которые происходят до фактической резки. Она обсуждает, как изображения выбираются, фотографируются/сканируются, редактируются и в целом оптимизируются, чтобы стать хорошими изображениями для головоломки. Затем она попадает в процесс «случайного вырезания», который начинается примерно в 2:20. Оба раздела увлекательны. Вернон также объясняет метод «перерезания ленты», использованный выше Равенсбургером.

Версия этой статьи была первоначально опубликована в 2017 году и обновлена до 2022 года.

Как делаются пазлы? – Jigsawdepot

15, 21 июля
0 комментариев

Как делаются пазлы?

Пазлы для взрослых довольно популярны в массах, и спрос на них, безусловно, вырос в период пандемии. Интерес к головоломкам, безусловно, возрос. И это заставило большинство любителей головоломок задуматься о том, как создаются эти драгоценные и пользующиеся спросом детали? Итак, вот как компании-производители пазлов делают ваши любимые пазлы из 1000 деталей, прежде чем вы, наконец, отправитесь в магазин пазлов или к производителю пазлов, чтобы узнать все об этом.

Но сначала давайте начнем с основ для новичков!

Что такое головоломка?

Пазл — это не что иное, как картинка, идеально приклеенная к довольно тонкому и жесткому фону. В большинстве случаев материалом, используемым для головоломки, обычно является дерево или картон. Затем головоломка уникальным образом разрезается на несколько готовых частей. Пазлы игрока должны будут собрать все пазлы из 1000 частей, чтобы воссоздать исходную картинку.

Какое сырье используется для создания пазлов?

Головоломки в основном создаются из трех выдающихся исходных материалов, а именно:

1. Художественное произведение или графика : В виртуальном смысле любое художественное произведение может быть легко использовано создателем пазлов для создания пазлов. для взрослых. Но сегодня наиболее опытные производители головоломок больше, чем когда-либо, предпочитают использовать литографические отпечатки.

Причина использования таких отпечатков заключается в том, что они недороги, сделаны из материала отличного качества и могут быть легко изготовлены для огромных масс.

Большинство изображений или графики, используемых в пазлах из 1000 элементов, обычно являются фотографиями или рисунками известных фотографов и художников. Но в настоящее время некоторые компании-разработчики пазлов также придумали тенденцию делать настраиваемые пазлы. Клиенты могут выбрать фотографов и фотографии по своему выбору, а также заказать изготовленные на заказ пазлы из 1000 деталей.

2. Материал подложки: Большинство компаний, занимающихся сборкой головоломок, в том числе один из первых производителей головоломок, используют картон для изготовления головоломок. Главным образом потому, что картонный материал доступен по очень низкой цене. Помимо этого преимущества, резка картонного материала также чрезвычайно удобна и проста.

В некоторых высококачественных и изготовленных на заказ пазлах для взрослых вместо картона используется дерево. В большинстве случаев 5-слойная береза используется опытным мастером пазлов. Создатель пазлов использует качественный и долговечный клей, чтобы должным образом приклеить произведение искусства к основе или материалу подложки.

3. Оборудование для резки: Первоначально большинство деревянных пазлов вырезались лобзиком. Эти лобзиковые пилы чаще называют прокруточными пилами. То же самое касается индивидуальных пазлов. Эти лобзиковые пилы или лобзиковые пилы имеют особое вертикальное лезвие. Лопасти обычно перемещаются вверх и вниз с помощью определенного фиксированного горизонтального стола.

Большинство полотен для спиральных пил, используемых сегодня, очень тонкие. Они также имеют толщину 0,016 дюйма. Это очень помогает создателю головоломки вырезать замысловато и точно, чтобы части головоломки идеально подходили друг к другу. Такая точность также гарантирует, что все пазлы из 1000 элементов имеют гладкую поверхность, минимальные сколы и ворсинки на обратной стороне пазла.

Однако в настоящее время большинство производителей головоломок и игр-головоломок имеют картонную основу. И вырезаны на специальном высекальном оборудовании.

А как насчет уникальных рисунков пазлов?

Дизайн большинства пазлов зависит от производителя. Большинство компаний, занимающихся головоломками, стремятся предоставить любителям пазлов не что иное, как лучшие игры-головоломки, от уникального выбора художественного произведения до особого стиля головоломки.

Все рисунки пазлов точно вырезаны и нарисованы вручную новаторскими художниками. Это просто означает, что никогда не будет двух одинаковых головоломок. Первоклассные пазлы искусно объединены, чтобы доставить удовольствие как детям, так и взрослым.

Большинство производителей пазлов должны быть чрезвычайно эффективными и осторожными при разработке пазлов из 1000 деталей. Они должны быть очень осторожны, чтобы не затмить какую-либо конкретную особенность или дизайн головоломки неправильным вырезанием или дизайном.

Сложность и разнообразие пазлов для взрослых находятся в руках создателя пазлов. У него есть все возможности, чтобы полностью контролировать уровень решения головоломки. Как правило, чем на большее количество частей разбита головоломка, тем выше уровень сложности.

Некоторые производители головоломок также делают все возможное, создавая свои пазлы из 1000 деталей. Они избегают любых частей головоломки с прямыми краями, чтобы сделать решение головоломки еще более сложным. Такое распределение делает решение головоломки довольно запутанным для большинства игроков.

Как производятся пазлы?

В среднем на сборку одной головоломки для взрослых от начала до конца уходит до 2000 часов. Другими словами, процесс изготовления мозаики может занять в среднем около 12 месяцев. Основные шаги, которым следует опытный создатель пазлов, следующие:

1.Печать: Первое, что делают производители пазлов, это выбирают изображение, которое они хотят превратить в пазл.
