Каретка для бензопилы своими руками: чертежи, фото, видео

Автор Sergey На чтение 7 мин. Просмотров 532 Опубликовано 28.02.2019

Для продольной распиловки бревен в домашних условиях чаще всего используют обычную бензопилу. Основным элементом такой самодельной пилорамы является каретка, позволяющая выполнять разрезы равной толщины. В данной статье вы научитесь делать каретку для бензопилы своими руками по чертежам.

Содержание

1. Особенности пилорамы
2. Пилорама из бензопилы
3. Пилорама Логосоль
4. Ленточная пилорама

Особенности пилорамы

Обычно на распиловку с помощью пилорамы идут дикие бревна. Они имеют неправильную форму и неравномерную структуру. Поэтому их фиксируют в статичном положении, а распил осуществляется кареткой с пилящим инструментом. В противном случае обеспечить ровный распил будет очень тяжело. Исключением являются большие промышленные пилорамы, где пила неподвижна, а бревна подаются на режущий элемент гидравлическим прессом.

[stextbox id=’alert’]Важно! Распил длинного бревна продольным способом всегда ведется от низа ствола к его верхушке. В противном случае любая пила застрянет, либо сломается.[/stextbox]

В общем, станок для распиловки древесины состоит из таких частей:

• Режущий элемент – пила.
• Двигатель, приводящий в движение режущие части.
• Каретка для подачи пилы на древесину.
• Направляющие для каретки.
• Лафет для фиксации древесины и блок подачи бревен.
• Станина, скрепляющая все части в единую конструкцию.

В зависимости от конструкционных особенностей, некоторые части могут совмещаться между собой. Так, например, бензопила, часто используемая в самодельных пилорамах, объединяет в себе режущую часть и привод.

Для крупных промышленных лесозаготовительных объектов используются сложные конструкции со специально разработанными для этой цели приспособлениями и пилами. В домашнем хозяйстве нет необходимости в таких ухищрениях. Как правило, используются подручные материалы, способные распилить среднее бревно на бруски.

Далее мы рассмотрим, из каких подручных приспособлений можно сделать пилораму в домашних условиях своими руками.

Пилорама из бензопилы

Данный тип конструкции наиболее прост в изготовлении, но и для него потребуются особые навыки, инструменты и опыт работы с ними.

Такой тип подразумевает установку каретки на направляющие, но не является обязательным. В качестве направляющих можно использовать ровную деревянную планку, по которой конструкция каретки будет легко скользить. Она позволяет ровно снять первый слой. В качестве последующих направляющих используется плоскость спила на бревне.

[stextbox id=’alert’]Внимание! Отсутствие станины и лафета добавляет ряд сложностей. У мастера могут возникнуть проблемы с удержанием бревна в одном положении. Без надлежащей фиксации приступать к работам нельзя, так как это может привести к травмам.[/stextbox]

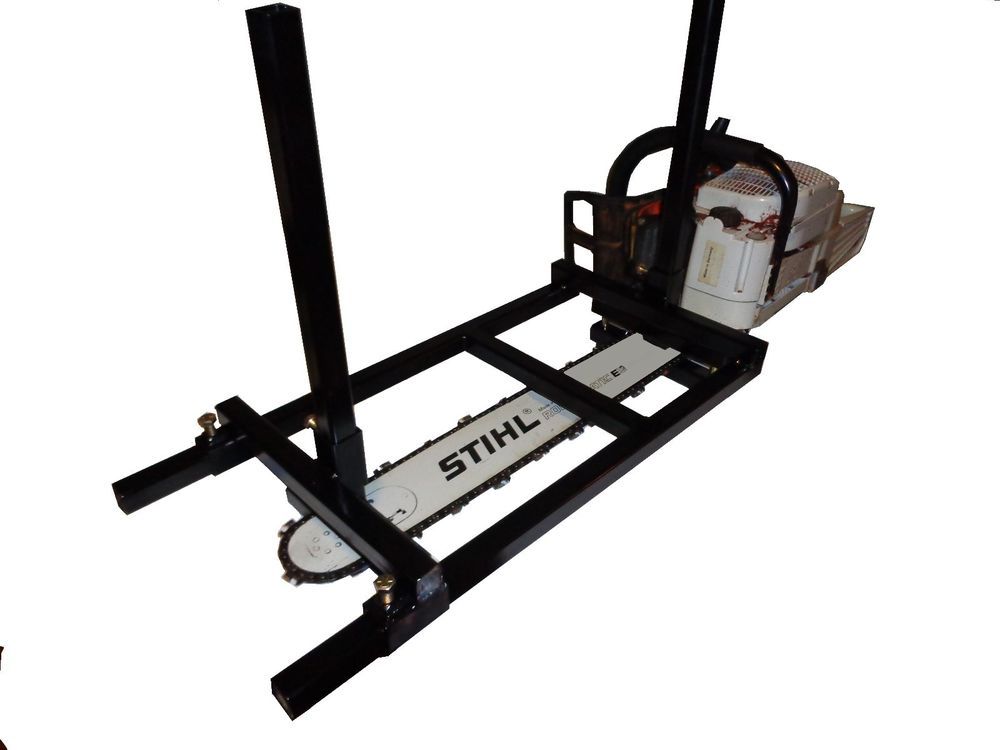

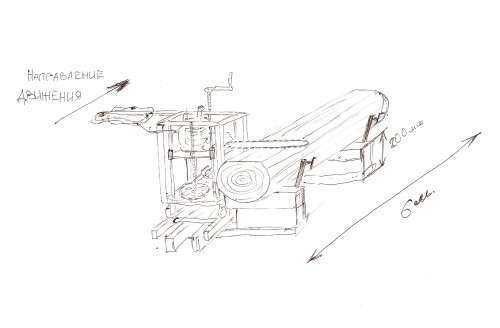

Пошаговый процесс изготовления каретки для бензопилы будет выглядеть следующим образом:

• Делаем основу. Для этого свариваем между собой трубу размерами 25х25 мм.
• К основе на противоположных сторонах привариваются перпендикулярные трубки, размер которых составляет 30х30 мм. Они необходимы для крепления подвижной части, удерживающей пилу и задающей толщину распиливаемых планок.
• В боковые части направляющих ввариваются гайки. С их помощью можно будет зафиксировать подвижные части на нужной высоте болтами.
• Делаем подвижную часть. Она состоит из двух труб с Т-образным концом. Конец труб выполнен в виде тисков, зажимаемых с помощью болтов и гаек. Эти зажимы будут удерживать полотно бензопилы. Размер труб – 25х25 мм.
• Чтобы цепь пилы не терлась о металлические части, на внутренние части тисков приваривается две металлические пластины нужных размеров. Они полностью зависят от толщины и ширины полотна бензопилы.
• Собираем каретку в единую конструкцию, подбираем нужную высоту и устанавливаем пилу. Пилорама готова к использованию.

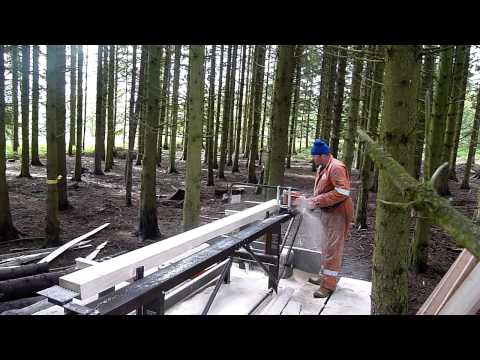

На видео ниже полностью изложен процесс изготовления каретки. К тому же, автор этого приспособления отмечает основные сложности и некоторые неточности, допущенные им во время сборки пилорамы. Это позволит вам избежать таких оплошностей и сделать приспособление для распиливания бревен более практичным.

[youtube]https://www.youtube.com/watch?v=WcKRoPZ5q_8[/youtube]

[stextbox id=’alert’]Итог! Такая конструкция каретки подходит для личного использования и разовой распиловки древесины. Для коммерческих целей она не подойдет.[/stextbox]

Читайте также: Самодельная стойка для дрели

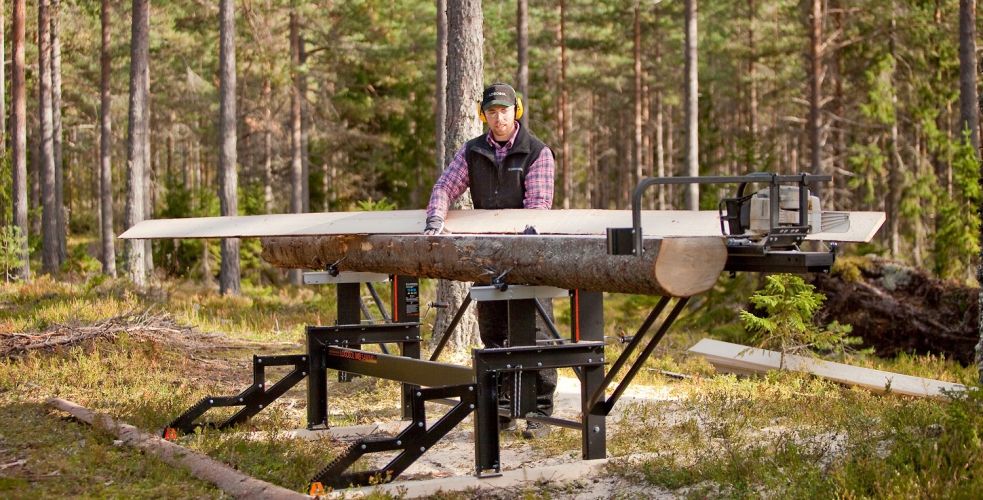

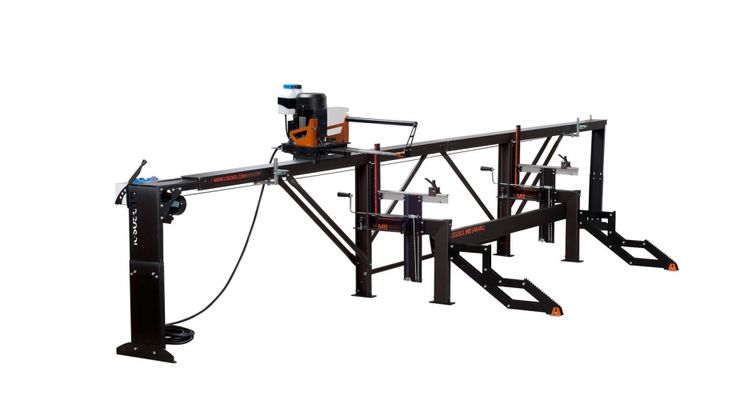

Пилорама Логосоль

Данный тип лесозаготовительного оборудования подойдет для небольшого строительства, так как существенно упрощает и ускоряет процесс распиловки древесины. Однако сделать такой станок своими руками достаточно сложно.

Чтобы сделать каретку для бензопилы и станину своими руками, потребуются чертежи данной конструкции. Они прилагаются ниже вместе с фото готового станка.

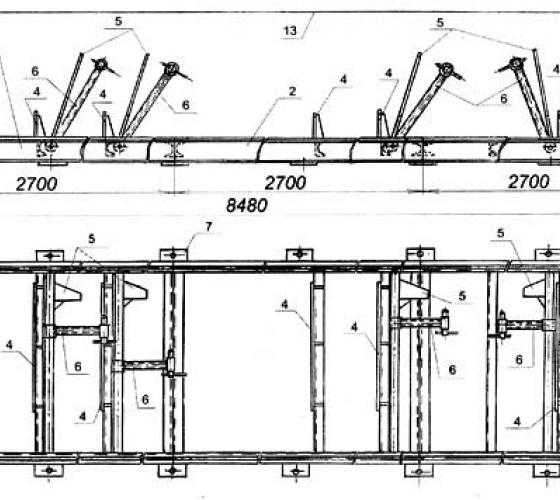

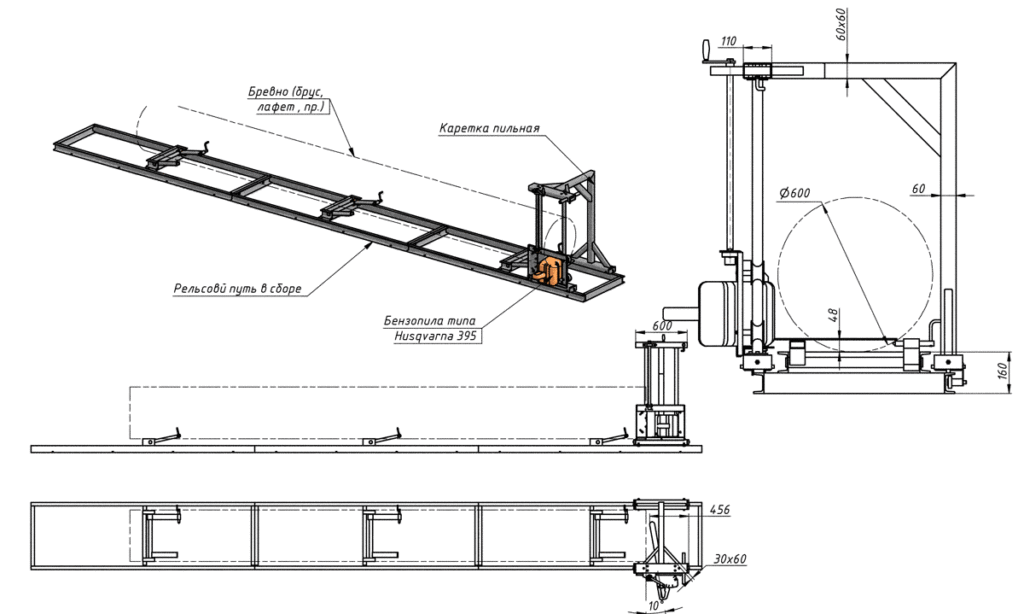

Как видно из предлагающихся чертежей, аппарат состоит из трех основных частей:

• Каретка для бензопилы.
• Направляющие для плавного и ровного перемещения каретки.
• Блок подачи бревен.

С изготовлением каретки мы разобрались в прошлом примере. Можно использовать данную конструкцию, однако ее необходимо доработать. Потребуется установить на раму колесики и ограничительный механизм. Благодаря им каретка сможет легко перемещаться по направляющим и не слетит во время распиливания бревен.

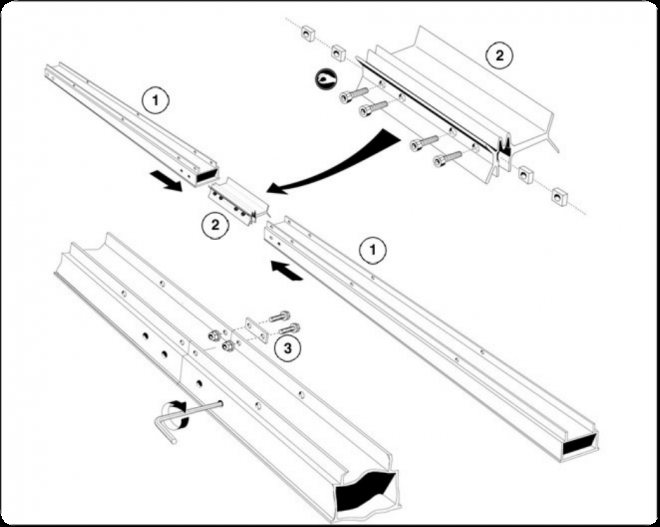

Сами направляющие должны быть выполнены из крепкого и износостойкого материала. Для самодельной пилорамы рекомендуется использовать обычные железнодорожные рельсы. В зависимости от предпочитаемых размеров станка, выбирают нужную длину рельсов. При необходимости они свариваются между собой, а швы зачищаются, чтобы избежать больших перепадов. В дальней части рельс приваривается упор для бревна. Он не позволит ему съезжать в процессе распиловки.

[stextbox id=’alert’]В качестве примера основных узлов конструкции использованы чертежи компании Логосоль – официального производителя деревообрабатывающего оборудования по всему миру.

[/stextbox]

Читайте также: Резка плитки в домашних условиях

Блок подачи бревен является одной из сложнейших частей этого устройства.

• Во-первых, он должен регулировать высоту подъема бревна. Для это на поднимающие устройства устанавливается зубчатая рейка. Перемещение выполняется ручкой, которая приводит в движение зубчатое колесо. Ограничить обратное движение поднимающей части можно храповым механизмом.
• Во-вторых, необходимо ограничить бревно, чтобы оно не скатывалось на бок. Сделать это достаточно просто. Можно воспользоваться уголками из любого прочного материала, которые подкладываются под древесину и не дают ей смещаться. Также можно предусмотреть более крепкие фиксаторы, прикручиваемые напрямую к блоку подачи бревен. Но тогда могут возникнуть проблемы с их регулированием под разные размеры дерева

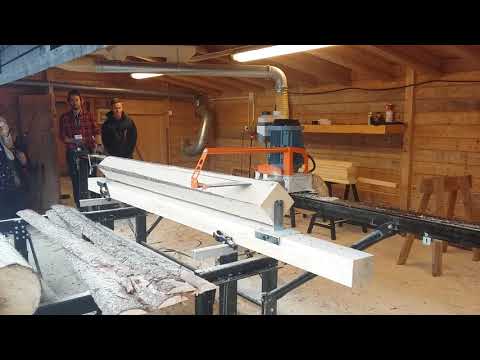

Далее останется только собрать станок в единую конструкцию. После этого можно будет использовать его для заготовки больших партий древесины. На этом видео показан станок в рабочем состоянии:

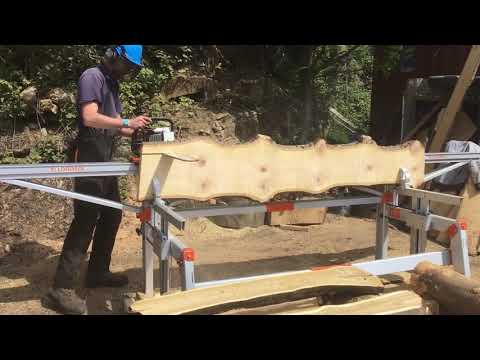

[youtube]https://www.youtube.com/watch?v=-VUSdB5TvkU[/youtube]

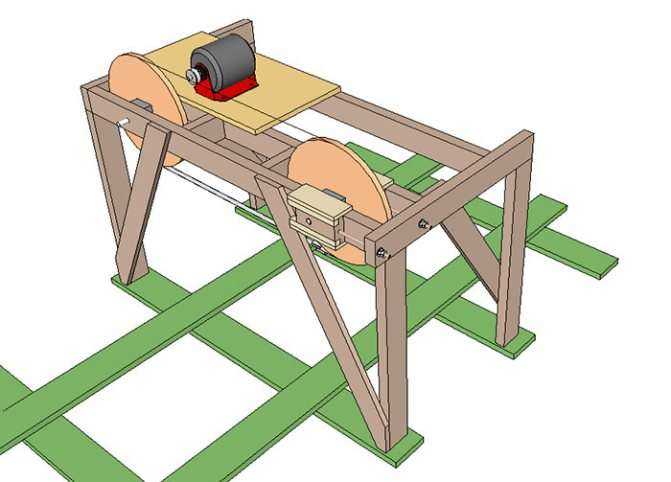

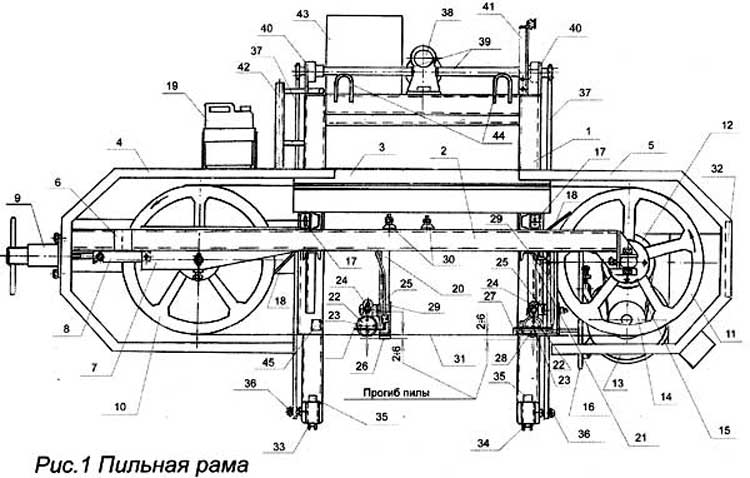

Ленточная пилорама

Данный механизм является одним из сложных типов. Для его изготовления потребуется приобрести дорогостоящие материалы, включая двигатель необходимой мощности, подготовить систему передвижения станка и провести полную отладку и настройку оборудования. Изготовление его в домашних условиях может оказаться чрезвычайно затруднительным и дорогостоящим.

Принцип работы ленточной пилорамы кроется в ее названии. Режущий элемент представляет собой длинное полотно пилы, свернутое в кольцо. Это кольцо устанавливается на шкивы. Чтобы лента при разогреве не слетала, в качестве шкива используют автомобильные или мотоциклетные колеса. Они дают необходимую упругость.

• Основным элементом конструкции, которому необходимо уделять первоочередное внимание, является рама. Именно она будет удерживать режущие элементы, привод, двигатель. Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила. Сборку конструкции следует начинать с рамы.
• Двигатель играет важную роль в процессе пиления. Недостаточно мощная система приведет к частому застреванию пилы и малой эффективности, а слишком мощный может сломать режущий элемент. Как правило, используются электродвигатели с мощностью от 2 кВт. Двигатель размещают на стороне рамы, обратной режущим механизмам.
• Самая простая часть – установка направляющих. Допускается использование любых прочных материалов – рельсы, швеллеры, двутавры. Расстояние между двумя параллельными направляющими составляет диаметр самого большого бревна, которое будет пилиться на этой пилораме. Направляющие крепятся на опоры, устанавливаемые через каждые полметра. Крепление частей между собой производится сваркой.

[stextbox id=’alert’]Совет! Подобные конструкции часто используются небольшими предприятиями. При относительно небольших затратах можно получить эффективный инструмент, способный провести продольную распиловку большого количества бревен. Однако для разового использования инструмент нельзя назвать эффективным – слишком большие затраты.[/stextbox]

Читайте также: Делаем приспособление для заточки ножей

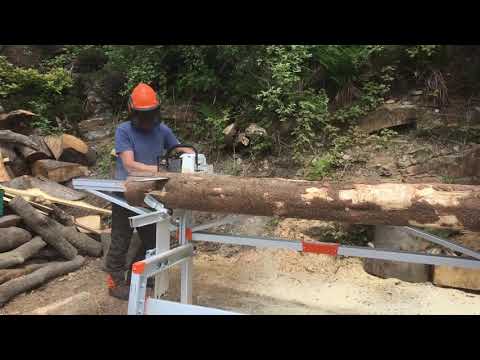

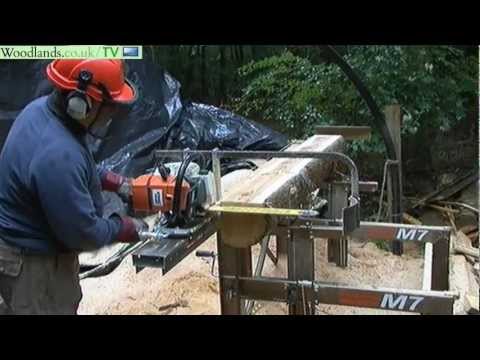

В данном видео изложен процесс распиловки древесины ленточной пилорамой. Это позволит оценить ее эффективность, а также заметить основные положительные и отрицательные стороны.

[youtube]https://www.youtube.com/watch?v=FmQvgPRjL9w[/youtube]

С помощью изложенных выше чертежей и описания, вы сможете сделать каретку для бензопилы своими руками. Необходимо помнить, что бензопила является чрезвычайно травмоопасным инструментом. Все части конструкции, особенно удерживающие шину пилы, должны быть надежными и крепкими. Части не должны «гулять» при подаче нагрузки. В противном случае можно получить серьезные порезы или травматические ампутации частей тела. Если вы не уверены в своих силах, рекомендуется доверить сборку механизма профессионалам или приобрести уже готовый комплект.

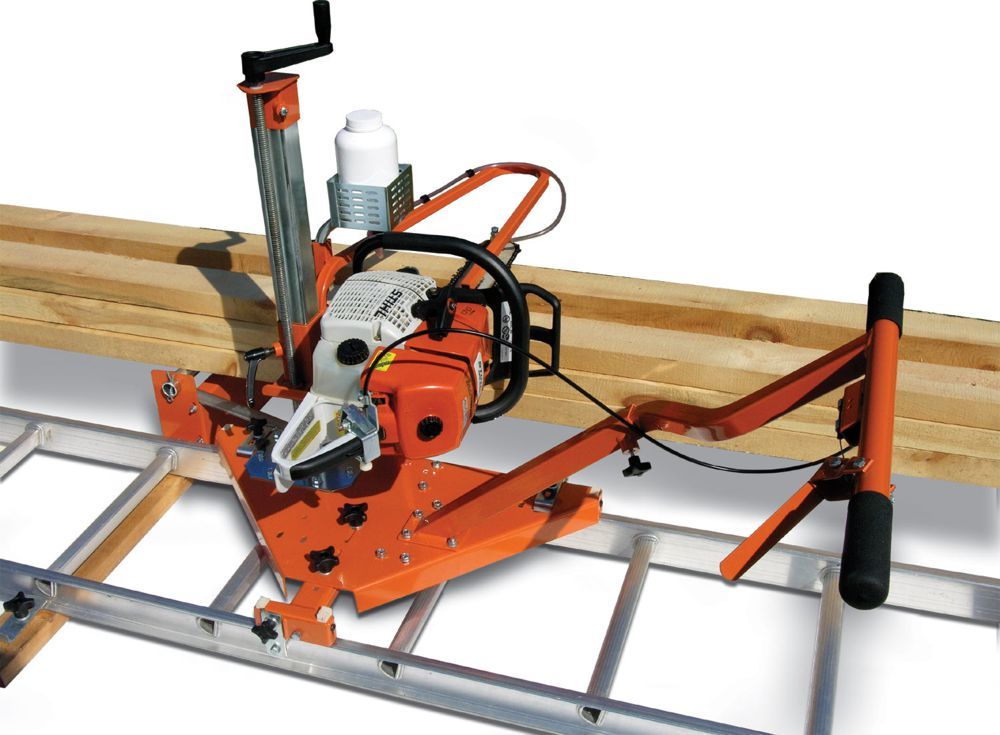

Каретка к бензопиле для продольной распиловки.

Устройство и чертежи

Работает на бензине |

24.02.2019

При наличии бензопилы всегда есть возможность обустроить с её помощью мини-лесопилку. Такой вариант вполне доступен для домашних мастеров, занимающихся переработкой древесины. Однако обычную бензопилу приходится постоянно удерживать навесу, от чего страдают и точность распиловки, и безопасность работающего. Не лучше ли оборудовать технику специальной кареткой, предназначенной и для продольной распиловки, и для групповой резки полуфабриката?

Преимущества

Наличие каретки для бензопилы позволяет:

1. Минимизировать время, необходимое для установки и демонтажа переносной лесопилки.
2. Облегчить управление пилой, поскольку для её перемещения будут применяться специальные направляющие.
3. Иметь в распоряжении рабочую поверхность, которая не ржавеет, и не загрязняется отходами.
4. Со временем модернизировать производство, увеличивая размеры каретки.
5. Увеличить массу и размеры сечения перерабатываемого бревна, поскольку в каретке предусматривается привод перемещения заготовки.
6. Повысить точность обработки, поскольку для продольного пиления с заданной точностью предусматриваются фиксирующие ограничители.
7. Повысить безопасность оператора при загрузке бревна (увеличивается также его стабильность при резке).

Ряд преимуществ имеют чисто потребительский характер: например, мини-лесопилку можно разбирать на фрагменты длиной не более метра, которые можно легко транспортировать в багажнике легкового автомобиля. В конструкции промышленных моделей предусматриваются также удобные транспортировочные ручки и устойчивые при работе бензопилы нижние опоры.

Составные элементы

Типовая конструкция каретки для бензопилы состоит из следующих частей:

1. Опорной рамы с направляющими, которые собираются непосредственно на месте использования с применением стандартных секций.
2. Системы автоматического контроля параметров деревообработки, в которую входят конечный выключатель, датчики контроля глубины реза, температурные детекторы, узлы измерения текущих вибраций инструмента и пр. Набор таких узлов у каждого из производителей кареток различен.
3. Измерительные шкалы, устанавливаемые на направляющих.
4. Двигатель перемещения каретки.

Дополнительного обслуживания оборудование не требует.

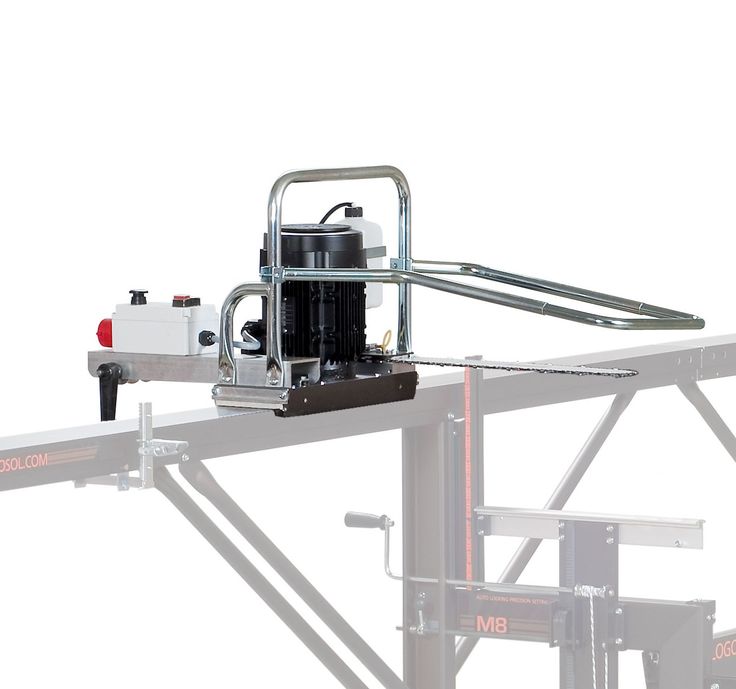

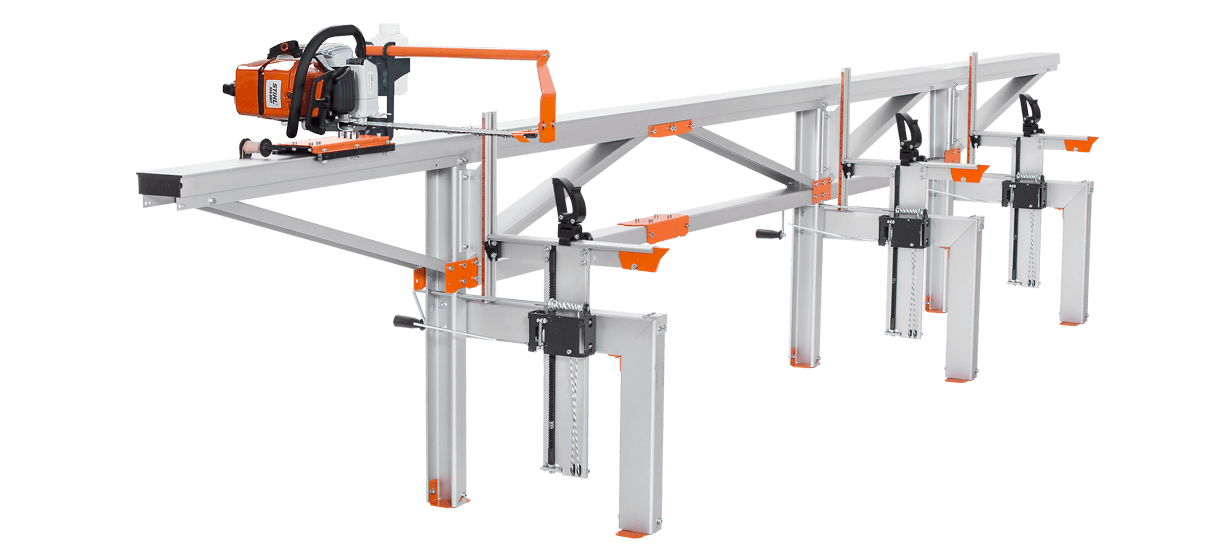

В качестве примера рассмотрим схему и возможности портативной лесопилки Logosol F2 Farmer с кареткой под бензопилу. Она предназначается для продольной распиловки брёвен диаметром до 60 см и собирается из стандартных секций длиной 1 м, которые изготавливаются из анодированного алюминия.

Имеется два варианта привода:

• Для бензопил с ручной подачей используется конструкция с 4-метровой направляющей, по которой производится вертикальное и горизонтальное перемещение каретки. Наиболее подходящим типом бензопилы для такой цепной пилорамы является Stihl MS391. Мощность двигателя — 3,3 кВт при массе 6,4 кг. Если использовать пилу большей мощности, например, Stihl MS661, то распиловка пойдёт ещё быстрее.
• Для бензопил, которые оснащены функцией автоматической подачи, больше подойдёт Logosol Log Moulder. Это комплекс, включающий приводную каретку, имеющую возможность изменять производительность и скорость движения пильного плотна в зависимости от усилия сопротивления обрабатываемого материала. Установка применяется преимущественно для электрических пил, но может быть приспособлена и под бензиновые.

Применение

С помощью цепной каретки, входящей в состав мини-пилорамы, можно резать все виды древесины — от твёрдого дуба до сучковатой сосны. Точность установки параметров пиления задаётся оператором, а практически все модели цепных пил обеспечивают получение гладкой поверхности, которую в дальнейшем легко обрабатывать. Удаление опилок, которые образуются в процессе распиловки древесины, производится цепью пилы, а по окончании процесса доски могут быть окончательно очищены от отходов. Настройка каретки производится на расстояние 2 метра между брёвнами (для более длинных брёвен) или на 1 метр для более коротких фрагментов древесины, что подойдёт для разрезания фруктовых деревьев.

Цепные мини-лесопилка с каретками модели F2 производятся ​​из прочного алюминиевого сплава, которые имеет защитное покрытие. Предельная масса лесоматериала, который может обрабатываться с применением этих кареток, составляет 1000 кг., при наибольшей длине обрабатываемого бревна 3800 мм. При необходимости работ с брёвнами большой длины рама может наращиваться однотипными фрагментами, которые доступны по дополнительному заказу. Также на раме или рядом с ней могут устанавливаться несколько подъёмников для брёвен, что позволяет обрабатывать длинные брёвна с высокой производительностью, и при сохранении всех параметров точности.

Каретка для бензопилы своими руками. Чертежи

Поскольку цена профессионально производимого оборудования (подобного тому, которое описано в предыдущем разделе), колеблется в пределах 2500…3000 долл. США, нетрудно прийти к заключению, что для продольного пиления лесоматериала можно изготовить и собственную конструкцию каретки.

Сообразно размерам используемых бензопил, габариты каретки в сборе, а также её внешний вид представлены на рисунке.

Изготовление и сборка каретки для бензопилы производится в следующей последовательности. Вначале к монтажу подготавливается двигатель привода. Для этого снимают шкив привода и устанавливают муфту включения, в результате получается готовая режущая головка. Под монтажную пластину двигателя необходимо изготовить опорный кронштейн. Изменением диаметра шкива можно управлять скоростью резания лесоматериала – до 2,5 раз быстрее, чем это допускается базовой частотой вращения двигателя. Для снижения температуры и исключения варианта заклинивания двигателя, его выходной вал шлифуют таким образом, чтобы звёздочка цепного привода без учёта габаритов центрального подшипника плотно прилегала к кронштейну.

Наличие ременной передачи на валу, который приводит в движение цепь, обеспечивает защиту двигателя от вибрации и сотрясений, создаваемых цепью. Остаётся отрегулировать зацепление, чтобы получить правильную скорость цепи. Затем необходимо установить на приводной вал подшипники для более интенсивных условий эксплуатации, с повышенной несущей способностью.

Как просверлить арматуру в бетоне? Подбираем оснастку

Ламельный фрезер. Как выбрать лучший?

Пилорама из бензопилы своими руками: видео, чертежи, фото

На протяжении последних нескольких десятилетий древесина является самым популярным строительным материалом, который применим как при возведении сооружений, так и при отделке. Еще несколько лет назад для обработки древесины использовались примитивные инструменты, которые не имели высокой производительности. В современном мире существуют станки, позволяющие автоматизировать процесс для упрощения процесс обработки и повышения производительности. Примером можно назвать пилораму, используемую для распиливания заготовок. Стоимость промышленного варианта исполнения очень велика, лесопилка приобретается только в случае наладки производства в большом объеме. В быту чаще всего используются самодельные варианты исполнения, которые имеют меньшую стоимость и лучше всего подходят для решения бытовых задач. Самодельная пилорама из бензопилы может быть изготовлена при использовании различных чертежей.

Цепная пилорама

Содержание

Разновидности самодельных моделей

Существует довольно много различных пилорам, которые изготавливают из бензопил. Как правило, подвижный элемент конструкции закрепляется в специальной тележке, которая передвигается по ранее расположенным рельсовым путям. При этом можно установить в тележку мощную цепную пилу Урал или ленточный вариант исполнения Дружба. При этом отметим нижеприведенные моменты:

1. цепной вариант исполнения используется для распила круглого леса. В конструкции режущим инструментом становится пильная цепь, после которой остается довольно много опилок. Отметим, что большое количество отходов можно назвать основным недостатком конструкции. В остальном цепной агрегат превосходит другие варианты исполнения: большая надежность и срок службы, высокая производительность и так далее;
2. ленточные бензопилы используются для распилки древесины большого диаметра. Следует учитывать, что при пилении вокруг разлетается огромное количество опилок. Поэтому нужно соблюдать определенную технику безопасности.

Для бытового применения зачастую подходит пилорама небольших размеров и производительности. При этом основным элементов конструкции становится обычная бензопила, а остальная часть лишь приспособления, необходимые для обеспечения ровного реза.

Что необходимо для проведения работы по самодельному созданию лесопилки?

Для того, чтобы пилорама из бензопилы своими руками была изготовлена правильно, следует скачать или самостоятельно создать чертежи, в которых отражаются основные линейные размеры и правильность расположения всех элементов. Перед тем как заниматься этой работой, следует решить, где будет проводится установка оборудования. Пилорама из бензопилы может иметь различные габаритные размеры, что позволяет проводить установку практически в любом помещении. Также нужно предусмотреть возможность крепления конструкции к основания. Во время резки может образовываться достаточно много пыли. Поэтому при работе в закрытом помещении следует позаботится о наличии специальной вытяжки.

При рассмотрении того, как сделать пилораму из бензопилы самостоятельно, следует обратить внимание на нижеприведенный список необходимых деталей:

1. Швеллеры длиной 8 метров и высотой 150 миллиметров в количестве 2-х штук. Стоит обратить внимание на то, что швеллеры будут принимать всю нагрузку, которая может быть весьма существенной.
2. Две рельсы. Они станут верхней частью пилорамы, а также своеобразными направляющими для подвижного элемента. Рельсы должны быть исключительно прямыми, не иметь дефектов.
3. Уголки, штиль, размеры которых 50 на 100 и 40 на 40 миллиметров.
4. В качестве стяжек используются отрезки водопроводной трубы, длина которых 25 сантиметров.
5. Плита из стали длиной около 60 сантиметров и толщиной не менее 4 сантиметров.
6. Механизм подвижных шлангов, выступающих в качестве защиты для электропроводки.
7. Трубы, диаметр которых 35-40 миллиметров.
8. Ручная бензопила. К выбору пилы следует отнестись основательно. Следует учитывать тот момент, что от ее показателей будет зависеть особенности проводимого пила дерева.

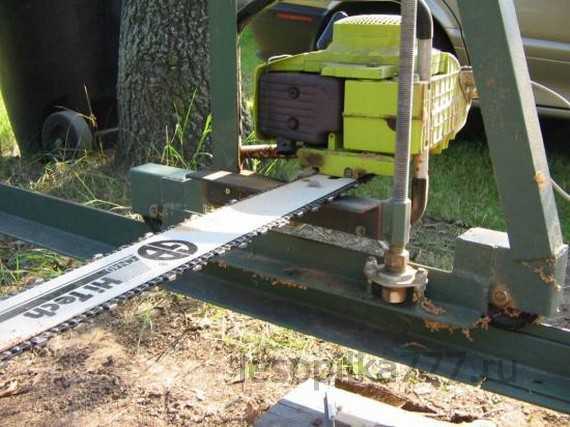

Бензопила с неподвижным закреплением на раме

При рассмотрении подобного списка можно сказать, что найти все необходимое достаточно просто, пилорама своими руками из бензопилы обойдется достаточно дешево. Однако рекомендуется учесть, что большая часть элементов подвержена воздействию повышенной влажности, то есть на поверхности, если установить пилораму под открытом небом, неизбежно появится ржавчина.

Особенности проводимых работ

Сразу отметим тот момент, что провести работу самостоятельно достаточно просто. Изготовление нужно начать со сборки основания из перевернутых рельс и уголков. Для их соединения можно использовать сварку. Достаточно важно чтобы пилорама из бензопилы была установлена исключительно параллельно основанию, для чего следует проверять расположение рельс и уголков при помощи уровня. Свой пол можно предварительно также проверить для облегчения работы.

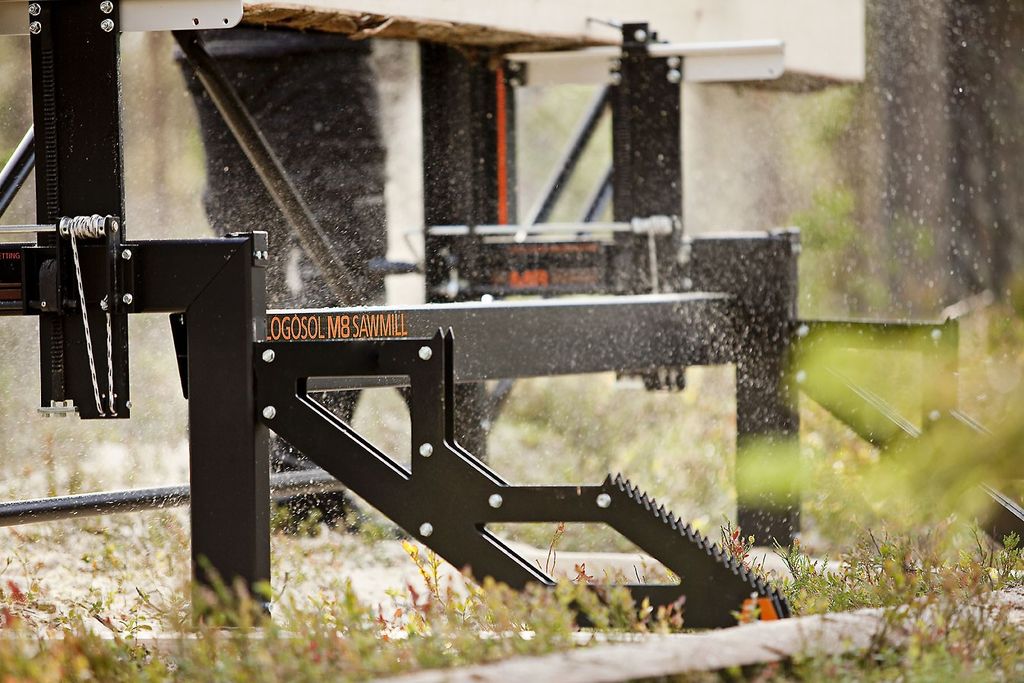

Пилорама Logosol

После этого проводится работа в следующем порядке:

1. В основании со шагом 1 метр проводится создание отверстий, диаметр которых 14 миллиметров. Для того чтобы сверлить отверстие в стали используют сверла от меньшого диаметра к большому, то есть выполнять предварительное рассверливание, или использовать сверла со сложной режущей кромкой и твердосплавного материала.
2. Затем берутся стяжки, которые соединяются при помощи болтов.
3. Металлические угольники используются для создания стоек. На стойки ставиться основание. Расстояние между основой и стойками должно быть около 100 сантиметров. Крепление проводится при помощи сварки.
4. Для повышения жесткости конструкции между стойками проводится приваривание раскосов.

Вышеприведенная работа позволяет получить основание для рассматриваемой конструкции. Однако для того, что она могла называться пилорамой, следует создать подвижную тележку, на которой будет установлена бензопила. Для этого с нижней стороны стальной плиты проводится приваривание уголков 40 на 40 миллиметров, а затем ставятся ролики и подшипники. С верхней части плиты приваривается еще два уголка, которые необходимы для фиксации бензопилы.

Важно отметить тот момент, что конструкция фиксации пилы зависит от ее вида. Чем прочнее крепление, тем меньше усилий нужно будет прилагать при обработке древесины.

Как видно из приведенной информации в этом пункте, для выполнения работы понадобится сварочный аппарат и хорошие сверла.

Еще одним важным элементом можно назвать механизм крепления бревен. Во время пиления возникает большая нагрузка, которая может сдвигать с места заготовку. Для крепления используются подвижные шланги и трубы, которые следует расположить на необходимой высоте.

В заключение отметим, для того чтобы не хотелось пить во время работы на пилораме нужно устанавливать вытяжки, которые будут проводить удаление пыли и другие примеси из воздуха. Сделать эффективную втяжку можно самостоятельно, она существенно повысит комфорт во время выполнения работы и повысит производительность.

Пилорама из бензопилы своими руками чертежи логосоль. Как сделать пилораму из бензопилы своими руками? Дальнейшие работы рассмотрим в логической последовательности

На протяжении последних нескольких десятилетий древесина является самым популярным строительным материалом, который применим как при возведении сооружений, так и при отделке. Еще несколько лет назад для обработки древесины использовались примитивные инструменты, которые не имели высокой производительности. В современном мире существуют станки, позволяющие автоматизировать процесс для упрощения процесс обработки и повышения производительности. Примером можно назвать пилораму, используемую для распиливания заготовок. Стоимость промышленного варианта исполнения очень велика, лесопилка приобретается только в случае наладки производства в большом объеме. В быту чаще всего используются самодельные варианты исполнения, которые имеют меньшую стоимость и лучше всего подходят для решения бытовых задач. Самодельная пилорама из бензопилы может быть изготовлена при использовании различных чертежей.

Из-за эффективного демпфирования вибрации и веса, которые попадают в стандартные значения в этой категории, мышцы не очень устали даже для длительного использования. Разумеется, качественная производительность также отражается в более высокой цене, что делает ее целесообразной для регулярного использования.

Очистка и измельчение основы успеха

Если вы один из пользователей, которым иногда приходится вырезать несколько ветвей на деревьях в саду, цена покупки может представлять значительный минус для вас. Однако, если вы обрабатываете древесину чаще, вы не пожалеете о покупке. Как и любая другая машина, машина также требует постоянного обслуживания. Чаще всего потребуется отрезать цепь. Простую заточку можно выполнить самостоятельно, используя круглый файл, соответствующий диаметру. Для большего износа рекомендуется доверить обслуживание шлифования.

Разновидности самодельных моделей

Существует довольно много различных пилорам, которые изготавливают из бензопил. Как правило, подвижный элемент конструкции закрепляется в специальной тележке, которая передвигается по ранее расположенным рельсовым путям. При этом можно установить в тележку мощную цепную пилу Урал или ленточный вариант исполнения Дружба. При этом отметим нижеприведенные моменты:

Для нескольких десятков коронок цепь заострена в цепи под правильным углом и, возможно, путем регулировки ограничивающих зубов. Однако часто это может привести к большему измельчению, что сокращает срок службы используемой цепи, поэтому для более сложной заточки используйте более требовательную, но более мягкую ленту с круглым файлом.

Простое руководство по распознаванию тупицы пилы – это размер пилотов и количество усилий, которые необходимо выполнить при резке. Вы можете указать состояние цепи при резке, в зависимости от размера отработанного опилка, а также трудности с обработкой журнала, который в настоящее время обрабатывается. В идеале пила должна быть замешана в древесине, чтобы вы ее вообще не помогли, вместо этого вы слегка сопротивлялись ее движению вперед, то есть против направления резания.

1. цепной вариант исполнения используется для распила круглого леса. В конструкции режущим инструментом становится пильная цепь, после которой остается довольно много опилок. Отметим, что большое количество отходов можно назвать основным недостатком конструкции. В остальном цепной агрегат превосходит другие варианты исполнения: большая надежность и срок службы, высокая производительность и так далее;
2. ленточные бензопилы используются для распилки древесины большого диаметра. Следует учитывать, что при пилении вокруг разлетается огромное количество опилок. Поэтому нужно соблюдать определенную технику безопасности.

Чтобы предотвратить неравномерный износ рельсов, рекомендуется периодически поворачивать его в соответствии с продольной осью, например, при замене цепи. В то же время, во время интенсивной работы, проверьте засорение и блокировку канавки распределения масла небольшими частицами.

Иногда достаточно очищать стержень, продувая или ослабляя канавку и смазочное отверстие небольшим предметом, иногда выполняя свою задачу над сжатым воздухом и более мощным дутьем. Также не забудьте очистить область под крышкой цепи, пылезащитный фильтр и, в крайнем случае, заменить свечу при запуске проблемы.

Для бытового применения зачастую подходит пилорама небольших размеров и производительности. При этом основным элементов конструкции становится обычная бензопила, а остальная часть лишь приспособления, необходимые для обеспечения ровного реза.

Проверьте самые популярные пилы мощностью от 2, 5 до 3 кВт. Полностью понимая вашу цепную пилу и ее использование, вы можете уменьшить или устранить предмет неожиданности из помета или другую неожиданную реакцию. Вы также сможете максимально использовать полезность и срок службы пилы и ее аксессуаров.

Перед использованием любой машинной пилы внимательно ознакомьтесь с инструкцией производителя и инструкцией по эксплуатации. Не используйте цепную пилу, если вы устали, если вы пьете алкоголь или используете какие-либо лекарства, которые могут снизить ваше внимание при работе с цепной пилой.

Что необходимо для проведения работы по самодельному созданию лесопилки?

Для того, чтобы пилорама из бензопилы своими руками была изготовлена правильно, следует скачать или самостоятельно создать чертежи, в которых отражаются основные линейные размеры и правильность расположения всех элементов. Перед тем как заниматься этой работой, следует решить, где будет проводится установка оборудования. Пилорама из бензопилы может иметь различные габаритные размеры, что позволяет проводить установку практически в любом помещении. Также нужно предусмотреть возможность крепления конструкции к основания. Во время резки может образовываться достаточно много пыли. Поэтому при работе в закрытом помещении следует позаботится о наличии специальной вытяжки.

Используйте безопасную обувь, удобную рабочую одежду, защитные перчатки и соответствующую защиту глаз, ушей и головы. При резке крепко держите пилу обеими руками, пальцы и пальцы должны заслонять обе ручки цепной пилы. Возьмитесь за правую ручку передней рукоятки пилы и левой руки, даже если вы левая рука. Сильный захват поможет вам контролировать пилу даже в случае заднего подстилки или других неожиданных реакций. Держите ручку цепной пилы сухой, чистой, свободной от масла или топливной смеси, чтобы предотвратить проскальзывание.

Цепные пилы предназначены для работы на полную мощность. При резке старайтесь держать газ в полном объеме, повышая производительность и уменьшая усталость. Чтобы уменьшить риск получения травмы в случае потери контроля над цепной пилой, поднимитесь на режущую кромку немного за цепь и направляющую.

При рассмотрении того, как сделать пилораму из бензопилы самостоятельно, следует обратить внимание на нижеприведенный список необходимых деталей:

1. Швеллеры длиной 8 метров и высотой 150 миллиметров в количестве 2-х штук. Стоит обратить внимание на то, что швеллеры будут принимать всю нагрузку, которая может быть весьма существенной.
2. Две рельсы. Они станут верхней частью пилорамы, а также своеобразными направляющими для подвижного элемента. Рельсы должны быть исключительно прямыми, не иметь дефектов.
3. Уголки, штиль, размеры которых 50 на 100 и 40 на 40 миллиметров.
4. В качестве стяжек используются отрезки водопроводной трубы, длина которых 25 сантиметров.
5. Плита из стали длиной около 60 сантиметров и толщиной не менее 4 сантиметров.
6. Механизм подвижных шлангов, выступающих в качестве защиты для электропроводки.
7. Трубы, диаметр которых 35-40 миллиметров.
8. Ручная бензопила. К выбору пилы следует отнестись основательно. Следует учитывать тот момент, что от ее показателей будет зависеть особенности проводимого пила дерева.

Проведите цепную пилу с выключенным двигателем, направляющим рельсом и цепью назад, а выхлоп от тела. При транспортировке пилы всегда используйте подходящую крышку направляющего рельса. Не разрезайте с большого расстояния или на плечи. Очень трудно держать пилу под контролем в неестественных положениях.

Не используйте пилу, если вы стоите на короне дерева или на лестнице, если вы не были специально обучены и не были должным образом экипированы. Существует серьезный риск потери баланса, вызванного силой пиления при резке или перемещении материала разреза.

При рассмотрении подобного списка можно сказать, что найти все необходимое достаточно просто, пилорама своими руками из бензопилы обойдется достаточно дешево. Однако рекомендуется учесть, что большая часть элементов подвержена воздействию повышенной влажности, то есть на поверхности, если установить пилораму под открытом небом, неизбежно появится ржавчина.

Некоторые виды резки требуют специальной подготовки и навыков. Помните, что хороший совет – над золотом. Если есть сомнения, обратитесь к специалисту. Чтобы избежать риска подсветки, убедитесь, что область, которую вы разрезаете, свободна. При работе с пилой избегайте касания верхней части направляющей штангой штоками, ветвями или другими препятствиями. Не разрезайте вблизи ограждения с помощью проволочной сетки или в местах, где остается незакрепленная проволока.

Как из бензопилы сделать пилораму

Не начинайте резать дерево до тех пор, пока у вас не будет чистой и свободной рабочей области и запланированного пути эвакуации до падения дерева. Будьте осторожны, если лог сцепляется и нажимает на пилу. «Толкаемая» сила возникает, когда начинается начало цепи, и эта сила может неожиданно добавить к усилию «тяги», которое вы создаете при попытке потянуть пилу, чтобы вы могли тянуть движущуюся цепь до вашего тела.

Особенности проводимых работ

Сразу отметим тот момент, что провести работу самостоятельно достаточно просто. Изготовление нужно начать со сборки основания из перевернутых рельс и уголков. Для их соединения можно использовать сварку. Достаточно важно чтобы пилорама из бензопилы была установлена исключительно параллельно основанию, для чего следует проверять расположение рельс и уголков при помощи уровня. Свой пол можно предварительно также проверить для облегчения работы.

Будьте предельно осторожны при резке небольших кустарников и деревьев, потому что тонкие материалы могут попасть в цепь и броситься к вам или вызвать потерю баланса. При резке тонких ветвей или деревьев, которые весны, обратите внимание на амортизацию, чтобы вы не ударили по ветвям или цепной пиле, когда напряжение в ветви ослаблено.

Не допускайте, чтобы другие были рядом с цепной пилой при запуске или разрезании с ним. Держите пешеходов и домашних животных вне рабочего пространства. Убедитесь, что все части вашего тела находятся вне зоны действия цепи, когда двигатель работает. Не используйте цепную пилу, если она повреждена, неправильно установлена ​​или незавершенна. Убедитесь, что цепь остановлена, когда вы отпустите рычаг дроссельной заслонки. Если у вас есть какие-либо сомнения относительно технического состояния вашей пилы, обратитесь к вашему дилеру.

После этого проводится работа в следующем порядке:

1. В основании со шагом 1 метр проводится создание отверстий, диаметр которых 14 миллиметров. Для того чтобы сверлить отверстие в стали используют сверла от меньшого диаметра к большому, то есть выполнять предварительное рассверливание, или использовать сверла со сложной режущей кромкой и твердосплавного материала.
2. Затем берутся стяжки, которые соединяются при помощи болтов.
3. Металлические угольники используются для создания стоек. На стойки ставиться основание. Расстояние между основой и стойками должно быть около 100 сантиметров. Крепление проводится при помощи сварки.
4. Для повышения жесткости конструкции между стойками проводится приваривание раскосов.

Вышеприведенная работа позволяет получить основание для рассматриваемой конструкции. Однако для того, что она могла называться пилорамой, следует создать подвижную тележку, на которой будет установлена бензопила. Для этого с нижней стороны стальной плиты проводится приваривание уголков 40 на 40 миллиметров, а затем ставятся ролики и подшипники. С верхней части плиты приваривается еще два уголка, которые необходимы для фиксации бензопилы.

При заточке и обслуживании пилы следуйте инструкциям производителя. Заточка цепей требует двух шагов: заточка режущей части и опускание стопора. В случае сомнений обратитесь к дилеру за советом или ремонтом. Используйте только запасные бамперы и цепи, указанные производителем или аналогичные. Направляющие стержни и цепи влияют не только на производительность, но и на безопасность задней подстилки.

Держите цепь пилы правильно натянутой. Свободная цепь может быть освобождена от направляющей и ударить вас. Все службы лесопиления, о которых не упоминается в руководстве по самообслуживанию, должны выполняться компетентным обслуживающим персоналом. Неправильное техническое обслуживание может повредить пилу и представлять опасность для вашего оператора. Например, если для замены струны используются неправильные инструменты или для закрепления цепи для удаления муфты, может произойти структурное повреждение цепи и последующий перелом.

Важно отметить тот момент, что конструкция фиксации пилы зависит от ее вида. Чем прочнее крепление, тем меньше усилий нужно будет прилагать при обработке древесины.

Как видно из приведенной информации в этом пункте, для выполнения работы понадобится сварочный аппарат и хорошие сверла.

Еще одним важным элементом можно назвать механизм крепления бревен. Во время пиления возникает большая нагрузка, которая может сдвигать с места заготовку. Для крепления используются подвижные шланги и трубы, которые следует расположить на необходимой высоте.

Будьте предельно осторожны при обращении с топливом. Запустите машину на расстоянии не менее 10 м от точки заправки. Используйте только бензопилы в хорошо проветриваемых помещениях. Цепная пила сделана, чтобы разрезать только одно: дерево. Не используйте пилу для резки других материалов и никогда не позволяйте вашей пиле соприкасаться с камнем или грунтом во время резки. Помните, что бензопила движется со скоростью 80 км в час. В течение одной секунды контакта с камнем или землей каждый зуб будет ударяться не менее десяти раз.

Когда цепь острая, она предназначена для резания в древесину и требует только легкого давления для эффективного резания. Пустая цепочка производит мелкую древесную пыль, что является явным доказательством необходимости технического обслуживания. Чтобы увеличить срок службы направляющей шины и цепи, поддерживайте правильное натяжение цепи и используйте смазочные смеси высшего качества.

В заключение отметим, для того чтобы не хотелось пить во время работы на пилораме нужно устанавливать вытяжки, которые будут проводить удаление пыли и другие примеси из воздуха. Сделать эффективную втяжку можно самостоятельно, она существенно повысит комфорт во время выполнения работы и повысит производительность.

Самодельная пилорама из бензопилы. Видео

Используйте только цепи с низкой цепью, пока у вас не будет достаточного опыта работы с подстилкой. Существует несколько типов парусов, отличающихся, в частности, от цели использования. Некоторые из них, например, используются для разрезания ветвей деревьев, другие – металла, а другие могут разрезать любую форму на доску. В каждой категории мы находим различия, например, в их производительности или весе. Что представляют собой различные типы пил и как узнать хобби от полупрофессиональных и профессиональных пил?

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Когда необходимо обработать большое количество досок и древесины, то лучше всего использовать пилораму, изготовленную своими руками. Многие считают, что лучше всего приобрести готовый агрегат, но и сделать самостоятельно его не составит большого труда. Главное – это определиться с тем, каким будет объем предстоящей работы, а также с древесиной, после чего необходимо выбрать тип пилорамы для успешного выполнения поставленной задачи.

Что обслуживают различные типы пил?

Круговые пилы – они подходят в зависимости от типа деревянных и металлических лезвий. Они должны иметь возможность разрезать материал шириной до 60 мм и наклоном до 45 градусов. Это относится здесь, где более высокие скорости означают более высокую скорость и качество резки. Вес пилы также важен, потому что высокий вес уменьшает вибрации и обеспечивает большую точность резания. Круглые пилы – это один из самых универсальных электроинструментов. Они подходят для более коротких, нерегулярных и изогнутых разрезов. Они просты в эксплуатации, потому что они режут пильный диск вверх. Эти порезы необходимо очистить. Торцовочные пилы – они позволяют вырезать точно под определенным углом, что позволяет обрабатывать отдельные детали. Они могут использоваться как для дерева, так и для металла или пластика. Вращающаяся и опрокидывающая головка позволяет разрезать наклонно в двух направлениях. Их можно использовать для создания балок или вырезания дерева на подкладке. Пильные диски – это традиционные пилы, у которых есть зубы, которые чередуются справа и слева, чтобы вырезать древесину и металл. Столешницы – они обеспечивают хорошую управляемость и способны вести резку в любом направлении. Преимуществом настольных пил является упрощение обработки больших кусков дерева. Цепные пилы – Мы делим их на моторные и электрические цепные пилы. Они подходят для повседневной работы дома и в саду. Бензин обеспечивает более высокую производительность, но более требователен, чем электрические пилы. Электрики не настолько шумны и подходят для работы в замкнутых пространствах, они, как правило, легче и менее интенсивно обслуживаются. Они построены на повседневной интенсивной работе.

• Мощность и скорость диска влияют на глубину резки.
• Класс хобби – содержание двигателя до 50 см³.
• Для сельскохозяйственных работ, строительства или ведения лесного хозяйства.
• Например, они могут готовить большое количество дров.
• Пилы в этом классе очень мощные и высоконадежные.

Чем ниже вес, тем менее трудоемкий труд и более управляемая пила.

Собирая агрегат своими руками, особое внимание следует уделить вопросам безопасности , потому что такое устройство считается объектом повышенного риска. Изготовление различных видов пилорам представлено далее на видео.

Объяснить, как работает пилорама , можно на примере катушек с нитками. Такое устройство напоминает вращение двух катушек с натянутой между ними нитью. Именно она выступает в качестве пилы, а расстояние между катушками будет оптимальным размером бревна.

Пилорама своими руками позволяет:

• подгонять бревна под одну форму и размер;
• распиливать бревна по конкретной схеме после того, как будет настроено оборудование;
• после распиловки часто образуются небольшие дефекты, устранить которые нельзя, поэтому дерево приходится обрабатывать вручную.

Работа пилорамы осуществляется следующим образом : на платформе закрепляют бревно, которое остается неподвижным, а в это время мобильная тележка приходит в движение и распиливает дерево. Пила должна находиться в горизонтальном положении.

Чтобы в результате получить доски необходимого размера, изначально оператор задает нужные параметры. Пильная лента выступает в качестве пилы, и она должна быть хорошо натянута.

Как изготовить пилорамы своими руками

Самыми распространенными видами пилорам считаются угловые, ленточные и цепные , а также устройства, собранные при помощи бензопилы.

Ленточная пилорама

Собрать пилораму ленточного типа своими руками в домашних условиях довольно сложно. Объясняется это тем, что трудно достичь максимальную слаженность всех ее составных элементов в процессе работы. Кроме этого, потребуются необходимые комплектующие и специальные инструменты, но, главное, чтобы под рукой находились нужные чертежи. Работать готовая конструкция должна с материалом, вес которого составляет около трехсот килограмм. Помимо этого, необходимо отладить регулировку нарезной толщины и соблюдать технику безопасности.

Сборка пилорамы своими руками осуществляется на площадке необходимого размера , которую следует подготовить заранее. Для устройства будут нужны специальные колеса и ленточные пилы. Затем, в соответствии с чертежами, собирают каркас будущего агрегата. Работа над каркасом начинается с изготовления специальных рельс. Для этого можно подобрать уголок и установить вверх одной из сторон. Затем устанавливают колеса, соблюдая предельную прочность.

Между двумя уголками, выставленными параллельно, делают шпалы из профильной трубы, которые призваны обеспечить их надежное скрепление друг с другом. К этой профильной трубе приваривают крепеж для бревен, свободно передвигающегося во всех направлениях. Затем, согласно чертежу, собирают тележку и крепят к ней колеса.

В завершение осуществляется монтаж электродвигателя, соединенного через специальный шкив с рабочим механизмом устройства.

Цепная пилорама

Принцип работы такой самоделки напоминает ленточную пилораму , с той лишь разницей, что в ней используется цепная пила. Конструкция такого устройства намного проще и имеет меньшие размеры, а это значит, что изготовить ее своими руками гораздо легче. Цепную пилораму устанавливают на ровной площадке таким образом, чтобы к ней удобно было подойти с любой стороны.

Сборка цепного устройства начинается с того, что изготавливают каркас из металлического профиля. Собрав основную часть, проделывают несколько технологических отверстий, соблюдая при этом предельную точность. Количество отверстий зависит от длины шага. Затем начинают собирать стойки и устанавливают на них станину, после чего делают дополнительные ребра жесткости. Таким образом получается основа цепной конструкции.

Кроме этого, необходимо для пилорамы собрать подвижную тележку своими руками. Для этого подготавливают основу и крепят к ней упор, прокладки, зажимные пластины и крепления под электродвигатель.

Затем тележку монтируют к каркасу , закрепляют двигатель с пилой, натягивают цепь и все, цепная пилорама своими руками готова.

Угловая или дисковая пилорама

Если есть необходимость в радикальном распиле досок, то лучше всего для этого использовать угловую или дисковую конструкцию.

Угловая пилорама имеет очень много функций и используется для больших объемов работ. Такую конструкцию лучше всего изготавливать своими руками, потому что готовое оборудование стоит очень дорого. Чтобы собрать ее, следует воспользоваться соответствующими чертежами, а перед началом работ нужно приобрести все необходимые узлы и комплектующие.

Вначале собирается каркас из металлических труб и направляющие высокой прочности. Все стыки скрепляются сваркой. В качестве направляющих лучше всего использовать рельсы. Затем собирается каретка. Во время сборки особое внимание следует обращать на точность всех размеров, которые указаны в чертеже.

В угловую или дисковую пилораму устанавливают бензиновый двигатель большой мощности , что эффективно сказывается на процессе распилки древесины. Монтаж двигателя осуществляется на каркас конструкции и соединяется с рабочими элементами через специальные отверстия. Чаще всего на такие пилорамы устанавливают цепную передачу, но в некоторых случаях это приводит к перегреву самого привода. Во время сборки привода необходимо обратить должное внимание технике безопасности и исключить возможный риск в процессе его эксплуатации.

Пилорама из бензопилы

В бытовых условиях чаще всего не требуется такая большая пилорама , поэтому оптимальным решением в этом случае будет считаться мини-станок, который также можно изготовить своими руками. Существует несколько видов мини-пилорам, они имеют небольшие размеры и в случае необходимости их легко переместить на другое место. Такое устройство изготавливается при помощи бензопилы, выступающей в качестве основного элемента.

Чтобы изготовить мини-пилораму из бензопилы своими руками, потребуется:

• два швеллера;
• уголки;
• рельсы.

Работа начинается со сборки каркаса, на котором необходимо просверлить несколько технологических отверстий. Затем устанавливают стяжки из металлической трубы. Их крепление осуществляется крепежными болтами в заранее просверленные отверстия. Во время монтажа обязательно следует контролировать углы между элементами: они обязательно должны быть прямыми.

Для усиления каркаса монтируют несколько ребер жесткости . Затем осуществляют сборку подвижной тележки из стальной плиты. В нижней части этой плиты приваривают два уголка, после чего ее ставят на подшипники или ролики. К верхней части подвижной тележки приваривают два уголка, предназначенные под крепление бензопилы.

В завершение осуществляют монтаж специальной конструкции под крепление обрабатываемых бревен.

Пилорама своими руками видео.

Так как пилорама считается довольно опасным агрегатом внушительных размеров, то перед ее сборкой своими руками необходимо тщательно продумать, в каком месте она будет эксплуатироваться. Для этого хорошо подойдет:

• сарай;
• гараж;
• обыкновенное подсобное помещение с бетонным основанием.

Такое место должно хорошо проветриваться, быть просторным и иметь достаточное освещение. Место для этого устройства можно найти и на улице, но для него обязательно оборудуют навес.

Если у пилорамы присутствует электрический двигатель , то нужно тщательно отнестись к монтажу проводки и установке необходимых переключателей и автоматов. Если рядом с местом работы находится склад для готовых досок, то это значительно облегчает весь процесс.

Собирая агрегат своими руками, особое внимание необходимо уделить его режущим и подвижным частям, которые считаются самыми опасными элементами. Вообще, следует соблюдать меры безопасности при эксплуатации устройства.

как сделать из Урала, Штиля, Дружбы, чертежи мобильной переносной мини установки, самодельная насадка

Как работать на самодельной пилораме

Алгоритм самостоятельной распиловки на стационарной установке с подвижным инструментом:

• Уложить бревно или готовый брус на направляющие поперечины. При необходимости заготовку фиксируют зажимами винтового типа или стальными косынками, которые фиксируются на поперечинах.
• Отрегулировать положение пилы на подвижной раме. Затянуть точки крепления инструмента и проверить надежность устройства для фиксации.
• Дозаправить резервуары для топлива и масла, которое необходимо для смазки цепи.
• Запустить мотор и прогреть агрегат на холостых оборотах, а затем подвести полотно к торцевому срезу заготовки.
• Поднять обороты до рабочего диапазона (определяется на слух) и зафиксировать положение курка, управляющего дроссельной заслонкой. Для удержания элемента применяется струбцина или самодельное приспособление.
• Приступить к выполнению горизонтального запила, перемещая инструмент с равномерной скоростью. При работе необходимо быть осторожным, поскольку существует риск возникновения ударной нагрузки при контакте полотна с уплотненными участками древесины (зона прорастания сучьев).
• На следующем этапе пила отводится на расстояние, равное толщине будущей доски и операция повторяется заново. При работе требуется проверять уровень масла в бачке, при эксплуатации цепной пилы без подачи смазки начинается интенсивный износ рабочих кромок.

При эксплуатации дисковой установки бревно укладывается на нижнюю раму установки, а затем плавно подается в направлении вращающегося рабочего органа. Рекомендуется применение направляющего элемента, предотвращающего уход бревна вбок. Аналогичным образом распускается древесина на установках, оборудованных ленточной пилой.

При эксплуатации самодельной пилорамы требуется применять средства индивидуальной защиты (очки, наушники), предохраняющие глаза и органы слуха от травм. Рекомендуется использовать специальную одежду и рукавицы из плотного материала, способные защитить руки от повреждений острыми фрагментами древесины. Часть пользователей устанавливает на самодельные установки защитные щитки из органического стекла, которые отражают поток опилок от рабочего полотна.

Плюсы и минусы самодельной конструкции

Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.

Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.

Также среди достоинств самодельного агрегата можно выделить:

• достаточная мощность полученного аппарата – до 4л.с.;
• компактность, небольшие габариты мотоблока;
• небольшой вес, маневренность, мобильность;
• экономичный расход ГСМ;
• двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
• мотоблок способен выполнять различные операции.

Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.

Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.

Преимущества конструкции из бензопилы

На основе бензопилы можно сделать много полезного инструмента, например, газонокосилку, что делает бензопилу уникальным прибором. Применение этого инструмента позволит сконструировать нужное устройство почти без применения дополнительных агрегатов и деталей.

Двигатель вместе с бензобаком уже есть, корпус тоже имеется, цепь останется в рабочем состоянии. Что-либо менять из перечисленных составляющих не придётся. Потребуется только сконструировать металлический каркас, который будет крепиться к корпусу бензопилы.

Основными плюсами такой категории инструмента считаются:

• минимальные денежные расходы;
• такой же эффект, как и от заводских экземпляров;
• вероятность сделать её из подручных материалов, найти которые всегда можно в домашнем хозяйстве.

Пилорама из бензопилы своими руками: видео

чертеж или схема

Чертежи в готовом виде можно найти на сайтах компаний, которые производят деревообрабатывающие конструкции. Однако изображения схем в любом случае будут лишь примерными, поскольку в основном на них изображены устройства с высокой мощности, которые не будут разумным решением для бытовых нужд из-за своей высокой себестоимости и высокого расхода топлива.

Также схему для изготовления пилорамы можно сделать самостоятельно, вооружившись, например, обучающим видео. Самое главное – это разместить основание, станину и полозья. Также нужно будет установить между полозьями рельсов зажимной корпус. И не забудьте заблаговременно продумать габариты своей пилорамы.

Ход работы по изготовлению пилорамы своими руками

• старый сарай;
• ангар;
• гараж;
• навес.

При этом следите, чтобы станок был безопасным и устойчивым. При работе в закрытом помещении следует обеспечить вытяжку. Крайне нежелательно ставить пилораму в помещениях с повышенной влажностью.

После того как вы определились с будущим местом установки вашей пилорамы, можно приступать к изготовлению ее основания. Его следует прочно закрепить, чтобы не допустить в будущем корпусных смещений или вибрации.

Готовые элементы основания конструкции нужно монтировать строго параллельно земле, поэтому рекомендует использовать строительный уровень для этой цели. Крепления должны быть максимально прочными, в качестве материалов для крепления можно применять:

Когда вы закончили установку основания, нужно уложить рельсовый путь. При этом основание конструкции обязательно должно быть сделано их металла. В зависимости от веса пилорамы и условий ее использования основанием могут выступать следующие изделия:

• металлический уголок;
• профильная металлическая труба;
• швеллер.

Затем нужно заняться установкой крепежа. Крепеж в данном случае – это длинная рама, закрепленная с помощью разных зажимов с обеих сторон. Устанавливать ее следует так, чтобы древесина, уложенная поверх крепежа, легла ровно. Крепления ни в коем случае не должны быть круговыми, иначе цепи и шины не будут корректно работать.

Переходим к подвижной части пилорамы. Она тоже имеет вид работы, которые будет двигаться вдоль рельсов. Этот элемент конструкции устанавливается на специальные ролики, которые закрепляются на раме максимально плотно.

Также подвижная часть должна содержать зажимы для поддержки плиты. При этом они должны гарантировать резку материала как горизонтально, так и вертикально. Крепления для этой части могут быть разными, чаще всего применяют коробки на основе листовой стали или же хомуты. Однако специалисты рекомендуют для крепления применять обхваты на основе пластин из металла.

Как создают самоделки из бензопилы?

Бензопила как инструмент для создания устройств своими руками подходит как нельзя кстати, ведь она обладает такими характеристиками:

• мощный мотор;
• компактность;
• относительно небольшой вес;
• автономность;
• возможность применения в любых условиях.

Также огромное значение имеет и отличная конструкция муфты сцепления, поскольку она способна защищать системы пилы и узлы от возможных перегрузок и поломок. Любой инструмент из бензопилы, сделанный своими руками, отличается герметичностью, что делает его пригодным для использования независимо от положения.

Какие устройства можно собрать из бензопил своими руками?

Все самодельные приспособления на основе бензопил делятся на простые и сложные.

К простым устройствам относят следующие:

• насосы;
• болгарки;
• лодочные моторы;
• велосипеды и мопеды;
• ледобуры;
• мотоблоки;
• лебедки.

В числе сложных механизмов и приспособлений, которые можно собрать своими руками:

• пилорамы из бензопилы;
• снегоходы и снегоуборочные приспособления;
• вертолеты;
• электростанции;
• аэросани;
• ножи цельнокованые.

В основе перечисленных устройств могут быть применены любые марки бензопил, все зависит от требуемой мощности для корректной работы устройства, которое вы собираете своими руками. Наиболее часто для пилорам из бензопил и прочих устройств используют изделия следующих марок:

• «Урал»;
• «Штиль»;
• «Дружба».

Разновидности самодельных пилорам из бензопилы

Стандартная деревообрабатывающая пилорама представляет собой установку стационарного типа или передвижное устройство, которое допускается перемещать с места на место. Применение электрического привода целесообразно только при эксплуатации оборудования вблизи помещений, оборудованных электрической проводкой. Электрические моторы используются для промышленных установок, подключаемых к 3-фазной сети. Пониженная мощность малогабаритного оборудования с двигателями, рассчитанными на напряжение 220 В, не позволяет распиливать большие бревна.

Самодельная пилорама из бензопилы стационарного типа бывает с принудительным перемещением заготовки и станки с подвижным рабочим инструментом. При перемещении заготовки достигается повышенное качество резки, обусловленное жесткой фиксацией инструмента. Но из-за сложности направляющего механизма схема в домашних самодельных пилорамах используется редко.

Мобильный агрегат отличается уменьшенными размерами рамы и применением съемных элементов. Допускается использовать заготовку как направляющий элемент для установки бензиновой пилы. Оборудование применяется при проведении работ в зоне заготовки леса, а также при распиловке древесины в парках или на приусадебных участках. Переносная дисковая пилорама позволяет распускать доски на элементы с уменьшенной шириной или толщиной, нарезать материал на отрезки требуемой длины.

Рабочая зона пилорамы оснащается дополнительными светильниками, рядом с установкой предусматривается зона для складирования полученного материала. Не допускается протягивания кабелей или поперечин в зоне движения оператора пилорамы. При использовании электрического мотора для привода агрегатов требуется установить защитные автоматы, разрывающие питание при коротком замыкании.

Подготовка к изготовлению

Перед непосредственной сборкой самодельной пилорамы из бензопилы изготовитель обязан изучить схему изготовления. Чертежи должны подсказать, в какой последовательности собирать детали, каких размеров они должны быть, и каким образом их монтировать в общую конструкцию пилорамы.

Далее нужно приступать к подготовке материалов.

Изготовителю потребуется:

• 2 8-метровых швеллера высотой 15 см. Они могут быть и толще, так как во время эксплуатации самоделки именно швеллера будут принимать на себя всю нагрузку от древесины;
• 2 стальные рельсы – они требуются для изготовления верхней части оборудования. Кроме того, рельсы будут играть роль двух подвижных направляющих. Именно поэтому детали должны быть идеально гладкими и ровными;
• штиль и уголки с размерами 4×4 и 5×10 см;
• стяжки – с их ролью справятся 2 25-сантиметровых куска водопроводной трубы;
• стальная 60-сантиметровая плита толщиной не менее 4 см;
• подвижные шланги, соединенные в 1 элемент – они нужны для защиты электрической проводки от влаги и обрыва;
• несколько стальных труб диаметром не менее 3,5–4 см.

При выборе металлических составляющих нужно обращать внимание на их поверхность. На ней не должно быть очагов ржавчины

В противном случае детали пилорамы начнут интенсивно гнить и могут сломаться в самый неподходящий момент.

Подготовка к работе

Приступая к роспуску кругляка, следует соорудить две прочных подставки, куда бревно можно будет положить или закатить с помощью рычагов. Для того, чтобы ствол не ёрзал и не проворачивался, по бокам его подбивают деревянными клинышками.

Самое сложное — ровно отпилить верхний горбыль, ведь по полученному резу, как по шаблону, пойдёт дальнейшая работа. Чтобы избежать перекоса, к торцам бревна прибиваются или прикручиваются два деревянных бруска, выставленные по уровню. На них кладётся ровная доска на саморезы, и также подбивается клинышками. После проверки геометрии можно приступать к распиловке.

Необходимые материалы

Конструктивно все пилорамы делятся на два типа:

1. С подачей бревна на неподвижный пильный узел.
2. С передвижением пильного узла относительно неподвижно закрепленного бревна.

К станкам последнего типа относятся распространенные ленточные пилорамы («ленточки»). Пилорамы на основе бензопилы делают по такому же принципу.

Бревно фиксируется зажимами на станине, а пильный узел перемещается вдоль него по направляющим.

Основной материал для такого устройства – металлопрокат. Это может быть квадратный или прямоугольный профиль, круглые трубы, пруток, уголки, швеллера и небольшие рельсы в качестве направляющих, по типу лифтовых.

Из этого материала собирают:

• раму, на которой крепят бензопилу,
• станину для расположения бревна,
• направляющие для вертикального и горизонтального перемещения пильного узла относительно бревна.

Приводить какую-либо стоимость такого металлопроката не имеет смысла. Владелец, решивший собрать такую раму своими силами, может выбрать как дорогой толстостенный горячекатаный прокат, так и более легкий — холодной гибки. Единственное требование – прокат должен выдерживать нагрузки и не прогнуться во время работы.

Имеет значение и длина бревен, которые предполагается пилить. Для длинного кругляка потребуется станина соответствующей длины. А многометровый прокат стоит значительно дороже, и редко встречается в металлоломе.

На видео, пример компактного самодельного агрегата для распиловки короткомера.

Дерево для станины не используют по причине того, что оно подвержено короблению. Расположение бревна на нем будет постоянно меняться, добиться стабильной точности распила не удастся.

Кроме металлического проката для станины и направляющих, потребуются винты для фиксации пильного узла и бревна. Сборку самой станины также иногда выполняют на резьбовых соединениях, особенно если пилораме будет нужна мобильность. Тогда станину можно разобрать и перевезти в любое место.

Для стационарного использования чаще используют сварные соединения.

Этапы самостоятельного изготовления

Лесопилка нуждается в наличии специального деревообрабатывающего оборудования — пилорамы. Можно купить ее уже готовую в магазине, но это будет стоить довольно дорого. Поэтому вопрос, как сделать пилораму в домашних условиях, остается актуальным.

Самодельное устройство из бензопилы

Приспособление для распиловки бревен бензопилой своими руками — наиболее распространенный вариант изготовления этого типа оборудования дома. Процесс занимает немного времени, а самоделка способна работать длительное время без ремонта.

Для работы понадобятся такие материалы:

• сварочный аппарат с электродами;
• шурупы;
• гвозди;
• столбики;
• электропила;
• роликовые подшипники.

Перед тем как сделать пилораму своими руками, специалисты советуют обратить внимание на такие моменты:

1. Если планируется распиливать бревна большого диаметра, необходимо для работы использовать более мощные пилы с длинной цепью и шиной.
2. Для подачи тяжелой древесины необходимо предусмотреть наличие специального домкрата. Доска же будет приниматься посредством использования погрузчика.
3. При работе необходимо продумать механизм для фиксации бревен. Это предупредит вибрацию рабочего материала.
4. Бензопила должны быть довольно мощной, что поможет сделать распиловку быстрее и проще.
5. Станок рекомендуется оборудовать электрическим двигателем. Это поможет сэкономить затраты на производство.
6. Приспособление для бензопилы продольной распиловки своими руками должно иметь такую высоту, при которой у оператора не будет уставать спина и руки.

Самодельная пилорама из бензопилы, чертежи которой можно найти в специальной литературе, довольно проста в изготовлении. Изготовление проводится по такой схеме:

• Создать каркас посредством сваривания уголков или труб в конструкцию необходимого размера;
• Для выполнения салазок можно использовать деревянные доски, которые в месте движения салазок покрываются оцинкованным листом или нержавейкой. Можно также использовать для этого уголок, по которому будут двигаться ролики. Есть также возможность выполнения этого устройства из рельсов. Все зависит от нагрузки, которой будет подвергаться станок;
• Изготовить салазки можно из 50 мм доски;
• Изготовление механизма, который будет регулировать толщину доски. Можно использовать вариант, который предлагают специалисты компании «Логосоль». В нем происходит движение рабочего материала, а режущий элемент закреплен неподвижно. Такая конструкция подходит для работы с небольшими бревнами.

Можно также использовать вариант, при котором бревно остается неподвижным, а режущая часть станка двигается по специальной линейке. Монтаж бензопилы выполняется при помощи специальных креплений на станине оборудования.

По завершении работы необходимо проверить прочность станка и выполнить наладку его функций.

Приспособление из болгарки

Есть также возможность изготовления пилорамы в домашних условиях, основой для которой служит болгарка. Этот вариант станка обладает практичностью эксплуатации и простотой выполнения. Для выполнения оборудования можно придерживаться такой инструкции:

1. Упор изготавливается из уголков, расположенных по сторонам каркаса. Их края необходимо закруглить.
2. На корпус надевается хомут из металла и закрепляется винтами по краям.
3. Ручка выполняется самостоятельно из металлического прута, трубы или поперечной скобы.
4. Для выполнения регулировочной штанги можно использовать стальной прут диаметром 0,4 — 0,6 см. Его конец загибается в виде петли.
5. Чтобы обеспечить вхождение штанги в ручку, необходимо на задней части ручки нарезать небольшую резьбу.

Болгарка представляет собой углошлифовальную машинку. Поэтому необходимо учитывать такие моменты:

• Продолжительность непрерывного использования самодельной пилорамы из болгарки не должна превышать 20 минут, чтобы избежать перегревания мотора станка;
• Стандартная защита диска не подходит для самодельного устройства. Необходимо изготовить защитный кожух своими руками.

Перед началом эксплуатации этого вида пилорамы, мобильный цепной механизм нуждается в предварительной проверке и регулировке. Глубину пропила можно отрегулировать при помощи гаек, которые или затягиваются, или отпускаются. Ручной вариант пилорамы отличается простотой конструкции. Это значительно упрощает работу с ней.

Originally posted 2018-07-04 07:46:16.

Конструктивные особенности пилорамы из бензопилы

Переносная самодельная пилорама на основе бензопилы

Если станки заводской сборки представляют собой в основном стационарные варианты, то самодельные выгоднее и проще делать переносными. Это обусловливает особенности конструкции. Если в заводском агрегате режущая часть смонтирована на раме, то в самодельном полотно пилы устанавливается в специальную рамку, сваренную из металлического профиля. Он выступает как ограничитель хода, а также определяет ровность реза.

Правда, иногда можно встретить в хозяйстве и стационарную модель, которую предприимчивые хозяева собирают в специально отведённом месте на участке. Здесь уже используется более массивный металлопрокат — швеллер, и уголок, из которых изготавливается ложе для ствола дерева. Массивная каретка с укреплённой на ней бензопилой перемещается вдоль бревна по рельсовым направляющим с помощью роликов. Такие изделия хотя и дают боле точный рез, намного сложнее и дороже в производстве, поэтому оправдывают себя только там, где нужно работать с большим объёмом или длительно время.

Мопед

Порядок преобразования велосипеда в самодвижущийся агрегат такой:

1. Снимают крышку и демонтируют с корпуса мотора шину.
2. Изготавливают ходоуменьшитель в виде вала, на котором по разным краям крепят малую и большую звездочки от велосипеда.
3. Устанавливают на выходной вал двигателя малую звездочку, а на колесо велосипеда, рядом с имеющейся, — большую.
4. Крепят мотор и ходоуменьшитель сзади сиденья на дополнительной раме.
5. Надевают цепи, соединяя меньшую и большую звездочки у двигателя с ходоуменьшителем и у последнего с колесом велосипеда.
6. На ручку велосипедного руля выводят рычаг, которым регулируется подача бензина в силовом агрегате.

Какие бывают пилорамы из бензопилы?

Портативная пилорама, переделанная из бензопилы, внешне выглядит, как тачка на колесиках , которую необходимо двигать руками. Передвигается приспособление по рельсам. Различают два вида конструкции, которые различаются использованием различных видов пил.

Вариант на основе цепи применяется для распиливания стволов деревьев на бруски. Недостатком применения такого варианта является множество опилок после работы, что свидетельствует о неэкономном использовании сырья.
Ленточные пилы приспособлены для распиливания бревен большого диаметра

Во время эксплуатации такого аппарата следует соблюдать максимальные меры предосторожности, так как радиус вылета опилок довольно большой. Для предотвращения травмирования желательно использовать стружкоотсос с гибким воздуховодом.

Подобные пилы используются в промышленности, а для бытового использования достаточно небольшой пилорамы. Малые габариты являются дополнительным плюсом, так как самоделка будет портативной и не займет много пространства в помещении, а в случае необходимости ее легко можно перетащить в другое место.

Что нам понадобиться?

1. Сварочный аппарат, электроды;
2. Пиломатериалы, столбики, шурупы, гвозди;
3. Бензопила, электропила или просто электродвигатель;
4. Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
5. Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
6. Ролики и направляющие;
7. Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
8. Подшипники для роликов.

Какой материал выбрать для изготовления корпуса? Общепринятым считается безусловно металл. Он хорошо выдерживает тяжесть бревен, устойчив при изменении влажности.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

Особенности создания культиватора из бензопилы «Дружба»

Культиватор из бензопилы «Дружба» своими руками станет незаменимым помощником при обработке грунта на небольших участках. Большим преимуществом этого способа станет отсутствие необходимости прибегать к токарным работам – вы сможете ограничиться точечными слесарными доработками. Будущие самодельные мотокультиваторы из бензопилы будут работать только на двух передачах, а максимальная скорость агрегатов будет достигать 2,5 км/ч. Мощность мотора составит немногим более 4 л. с. Таких показателей будет вполне достаточно для эффективного фрезерования грунта, окучивания и выкапывания картофеля.

Создание агрегата выполняется по такому алгоритму:

1. Для начала насадите на главный вал металлический воротниковый фланец РУ-32;
2. После этого прикрутите звездочку мостового редуктора;
3. Далее присоедините вал мостового редуктора – деталь можно взять от автомобиля УАЗ и отшлифовать ее до диаметра 3 см.;
4. Для увеличения дистанции между мостом редуктора и землей, задействуйте двурядную цепь и две «ВАЗовские» звездочки – они увеличат клиренс культиватора до 150 мм.;
5. Далее на главный мост установите и закрепите подшипник корпуса – его внутренний диаметр должен составлять не более 3 см. ;
6. В качестве коробки переключения передач и редуктора может выступить двигатель от мопеда «Карпаты»;
7. Для комплектации возьмите центробежное сцепление от того же мопеда;
8. Чтобы установить фрезы и колеса следует использовать стальную трубу, длиной 32 см.

В конце тестируем изготовленный культиватор. Большое достоинство готовой конструкции заключается в неприхотливости к топливу и маслам. Еще одно преимущество – автономность агрегата. В отличие от электрического культиватора, вы сможете эксплуатировать сделанную конструкцию в любом месте и в любое время.

Благодаря полностью герметичной системе подачи горючего и мембранному типу карбюратора, владелец сможет работать с агрегатом в любых условиях, будь то сильный ливень или невыносимая жара. Изготовленную конструкцию можно успешно эксплуатировать на участках, общей площадью от 10 до 20 соток.

Это интересно: Принцип работы ленточной пилы и как сделать своими руками: рассказываем суть

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

• рамы;
• двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
• подвески, имеющей амортизатор;
• руля;
• пассажирского сиденья;
• лыж либо гусениц;
• системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Изготовление каретки для продольного пиления своими руками

Содержание

• 1 Классификация приспособлений к бензопиле для распиловки бревен
• 2 Приспособление для бензопилы продольной распиловки своими руками
• 3 Делаем козлы для распиловки дров бензопилой самостоятельно
• 4 Преимущества
• 5 Составные элементы
• 6 Применение
• 7 Каретка для бензопилы своими руками. Чертежи
• 8 Простые приспособления продольной распиловки бензопилой
  • 8.1 Простые приспособления продольной распиловки бензопилой
  • 8.2 Re: Простые приспособления продольной распиловки бензопилой
  • 8. 3 Re: Простые приспособления продольной распиловки бензопилой
  • 8.4 Re: Простые приспособления продольной распиловки бензопилой
  • 8.5 Re: Простые приспособления продольной распиловки бензопилой

Огромное количество бытовых и производственных задач требуют распиловки деревянных бревен. Для этого создан целый арсенал вспомогательного оборудования, большая часть из которого стоит очень дорого, почему используется только в крайнем случае. Гораздо проще применять для этого бензопилу, для которой тоже изобретены всевозможные вспомогательные средства, в значительной мере упрощающие не только процесс заготовки дров, но и распускания бревен на доски даже без помощи стационарной пилорамы. В данной статье мы и поговорим о том, какими они бывают и что требуется для их самостоятельного изготовления.

Классификация приспособлений к бензопиле для распиловки бревен

В зависимости от того в каком направлении будет осуществляться распиловка, все существующие насадки для бензопилы делятся на 2 обширные группы:

• для продольного распила леса;
• для поперечных срезов.

Обе категории представляют целый ряд промышленных адаптеров, позволяющих получать доски и пиломатериалы требуемого размера, которые потом можно использовать для строительства или ремонта.

Когда в распоряжении нет заводских вариантов, единственный верный путь – изготовить их аналоги у себя дома.

Приспособление для бензопилы продольной распиловки своими руками

В его основу положена достаточно простая конструкция – обычная рамка, которая прикрепляется к направляющей с обеих сторон. Если делать крепления лишь с одной – точность распила будет нарушена, но это не помешает приспособить такие доски для постройки хозяйственных помещений или деревянных заборов. Рассмотрим поэтапно.

1. Как и в другом случае, начинаем свою работу с чертежей. Они – основа фактического материала и источник правильного хода работы.
2. Подыскиваем каркас для будущего устройства (им может стать обычная детская парта или же квадрат-труба). Желательно, чтобы поперечное сечение было не меньше 2 х 2 см, а то и несколько больше.
3. Начинаем мастерить зажимные элементы. Их размер должен быть на уровне 0,5-0,6 м. Одна из торцевых сторон каждого из них должна стать основой для агрегации следующего механического узла – поперечины. Ее лучше всего приварить для большей надежности.
4. В уже приваренной поперечине проделываются с помощью электродрели ряд отверстий пол болтовые стяжки. В ее центре должен быть небольшой выступ, чтобы можно было полноценно зажать шину.

1. Сверху так же привариваем подобные крепления, фото которых Вы видите справа текста.
   О чем еще стоит позаботиться на этом этапе? Конструируя такие зажимы, желательно, чтобы высота шины была несколько меньше ширины болтовых креплений.
2. Начинаем собирать опорную раму. Она не должна быть точной квадратной формы. В идеальном варианте ее длина – на 1 дм больше ширины.
3. К ее двум сторонам в перпендикулярной плоскости необходимо прикрепить две конструктивные детали с длиной не менее 0,1 м. Такой размер определяется необходимостью их дополнения зажимами и стягивающими болтами. С этой целью снова при помощи дрели делается отверстие, а сами гайки привариваются в основе. Для эргономичности стоит подумать и о ручке, которую так же можно приварить из подручного металлического материала.
4. Момент самой сборки, но и здесь должна быть четкость технологической концепции. Первым делом в пазовые элементы вставляются зажимы, после них – направляющая бензоинструмента, которая должна быть очень точно зафиксирована. Как выбрать правильное расстояние? Это уже регулируется сугубо индивидуально, в зависимости от того, материал с какой толщиной Вы хотите получить на выходе.

Согласитесь, что такой ход действий очень простой, а самым сложным, на удивление, может оказаться неимение дома электросварки, на работе которой построен весь самодельный цикл.

Делаем козлы для распиловки дров бензопилой самостоятельно

Обработка древесины, цель которой – заготовить дрова на зиму, не может обходиться без всем известного приспособления – козла, который не только облегчает данную манипуляцию, но и позволяет производить ее самостоятельно без привлечения дополнительных человеческих ресурсов. Каждый уважающий себя домовладелец, сталкивающийся с такими моментами, просто обязан обзавестись таким «подсобником», что далеко не означает его покупку. Как и другие устройства, его можно сделать самостоятельно, а как – рассмотрим по порядку.

• Составляем план работы с подробным чертежом, чтобы данный станок вышел геометрически правильным. Для упрощения предлагаем Вам ознакомиться с конструкцией, ведущие параметры которой уже рассчитаны и отмечены на фото снизу.

• Подбираем прочные расходные материалы, среди которых:

• деревянные брусья;
• столбики из крепких пород дерева;
• профиль из металла;
• металлические трубы, пруты и прочее, что составляет группу «домашнего металлолома».

Комбинируя имеющие вышеперечисленные материалы или выбрав только один из видов по чертежу переходят к сборке данного вспомогательного оборудования.

Оптимальной высотой козла считается 1 метр, хотя данный параметр регулируется зависимо от роста пильщика, мощности бензопилы и размеров деревянных стволов, которые будут на него улаживаться.

Каждый из описанных способов, хоть и приведет к конечной цели, но все же имеет один весомый недостаток – отсутствие гарантий личной безопасности, поэтому об этом необходимо позаботиться дополнительно.

При наличии бензопилы всегда есть возможность обустроить с её помощью мини-лесопилку. Такой вариант вполне доступен для домашних мастеров, занимающихся переработкой древесины. Однако обычную бензопилу приходится постоянно удерживать навесу, от чего страдают и точность распиловки, и безопасность работающего. Не лучше ли оборудовать технику специальной кареткой, предназначенной и для продольной распиловки, и для групповой резки полуфабриката?

Преимущества

Наличие каретки для бензопилы позволяет:

1. Минимизировать время, необходимое для установки и демонтажа переносной лесопилки.
2. Облегчить управление пилой, поскольку для её перемещения будут применяться специальные направляющие.
3. Иметь в распоряжении рабочую поверхность, которая не ржавеет, и не загрязняется отходами.
4. Со временем модернизировать производство, увеличивая размеры каретки.
5. Увеличить массу и размеры сечения перерабатываемого бревна, поскольку в каретке предусматривается привод перемещения заготовки.
6. Повысить точность обработки, поскольку для продольного пиления с заданной точностью предусматриваются фиксирующие ограничители.
7. Повысить безопасность оператора при загрузке бревна (увеличивается также его стабильность при резке).

Ряд преимуществ имеют чисто потребительский характер: например, мини-лесопилку можно разбирать на фрагменты длиной не более метра, которые можно легко транспортировать в багажнике легкового автомобиля. В конструкции промышленных моделей предусматриваются также удобные транспортировочные ручки и устойчивые при работе бензопилы нижние опоры.

Составные элементы

Типовая конструкция каретки для бензопилы состоит из следующих частей:

1. Опорной рамы с направляющими, которые собираются непосредственно на месте использования с применением стандартных секций.
2. Системы автоматического контроля параметров деревообработки, в которую входят конечный выключатель, датчики контроля глубины реза, температурные детекторы, узлы измерения текущих вибраций инструмента и пр. Набор таких узлов у каждого из производителей кареток различен.
3. Измерительные шкалы, устанавливаемые на направляющих.
4. Двигатель перемещения каретки.

Дополнительного обслуживания оборудование не требует.

В качестве примера рассмотрим схему и возможности портативной лесопилки Logosol F2 Farmer с кареткой под бензопилу. Она предназначается для продольной распиловки брёвен диаметром до 60 см и собирается из стандартных секций длиной 1 м, которые изготавливаются из анодированного алюминия.

Имеется два варианта привода:

• Для бензопил с ручной подачей используется конструкция с 4-метровой направляющей, по которой производится вертикальное и горизонтальное перемещение каретки. Наиболее подходящим типом бензопилы для такой цепной пилорамы является Stihl MS391. Мощность двигателя — 3,3 кВт при массе 6,4 кг. Если использовать пилу большей мощности, например, Stihl MS661, то распиловка пойдёт ещё быстрее.
• Для бензопил, которые оснащены функцией автоматической подачи, больше подойдёт Logosol Log Moulder. Это комплекс, включающий приводную каретку, имеющую возможность изменять производительность и скорость движения пильного плотна в зависимости от усилия сопротивления обрабатываемого материала. Установка применяется преимущественно для электрических пил, но может быть приспособлена и под бензиновые.

Применение

С помощью цепной каретки, входящей в состав мини-пилорамы, можно резать все виды древесины — от твёрдого дуба до сучковатой сосны. Точность установки параметров пиления задаётся оператором, а практически все модели цепных пил обеспечивают получение гладкой поверхности, которую в дальнейшем легко обрабатывать. Удаление опилок, которые образуются в процессе распиловки древесины, производится цепью пилы, а по окончании процесса доски могут быть окончательно очищены от отходов. Настройка каретки производится на расстояние 2 метра между брёвнами (для более длинных брёвен) или на 1 метр для более коротких фрагментов древесины, что подойдёт для разрезания фруктовых деревьев.

Цепные мини-лесопилка с каретками модели F2 производятся ​​из прочного алюминиевого сплава, которые имеет защитное покрытие. Предельная масса лесоматериала, который может обрабатываться с применением этих кареток, составляет 1000 кг., при наибольшей длине обрабатываемого бревна 3800 мм. При необходимости работ с брёвнами большой длины рама может наращиваться однотипными фрагментами, которые доступны по дополнительному заказу. Также на раме или рядом с ней могут устанавливаться несколько подъёмников для брёвен, что позволяет обрабатывать длинные брёвна с высокой производительностью, и при сохранении всех параметров точности.

Каретка для бензопилы своими руками. Чертежи

Поскольку цена профессионально производимого оборудования (подобного тому, которое описано в предыдущем разделе), колеблется в пределах 2500…3000 долл. США, нетрудно прийти к заключению, что для продольного пиления лесоматериала можно изготовить и собственную конструкцию каретки.

Сообразно размерам используемых бензопил, габариты каретки в сборе, а также её внешний вид представлены на рисунке.

Изготовление и сборка каретки для бензопилы производится в следующей последовательности. Вначале к монтажу подготавливается двигатель привода. Для этого снимают шкив привода и устанавливают муфту включения, в результате получается готовая режущая головка. Под монтажную пластину двигателя необходимо изготовить опорный кронштейн. Изменением диаметра шкива можно управлять скоростью резания лесоматериала – до 2,5 раз быстрее, чем это допускается базовой частотой вращения двигателя. Для снижения температуры и исключения варианта заклинивания двигателя, его выходной вал шлифуют таким образом, чтобы звёздочка цепного привода без учёта габаритов центрального подшипника плотно прилегала к кронштейну.

Наличие ременной передачи на валу, который приводит в движение цепь, обеспечивает защиту двигателя от вибрации и сотрясений, создаваемых цепью. Остаётся отрегулировать зацепление, чтобы получить правильную скорость цепи. Затем необходимо установить на приводной вал подшипники для более интенсивных условий эксплуатации, с повышенной несущей способностью.

Cтроительство частных жилых домов

• Темы без ответов
• Активные темы
• Поиск
• Наша команда

Простые приспособления продольной распиловки бензопилой

Простые приспособления продольной распиловки бензопилой

Сообщение onozdrachoff » 03 янв 2016, 21:34

Re: Простые приспособления продольной распиловки бензопилой

Сообщение Pasha838 » 06 янв 2016, 17:58

Тест у меня не открылся за отсутствием на компьютере Ворда (комп игровой), но пилить три куба бревен на доски бензопилой, учитывая цену на цепи, бензин и масло — вам осталось еще только попробовать зубной щеткой начать унитазы чистить. Тоже в теории возможно, при всей нулевой производительности труда. Ну или гвозди микроскопом забивать.
P.S. Ничего удивительного, что вы спину сорвали. Как глаголит народная мудрость: ” без труда не выловишь и рыбку из пруда “.

Re: Простые приспособления продольной распиловки бензопилой

Сообщение onozdrachoff » 06 янв 2016, 20:43

Re: Простые приспособления продольной распиловки бензопилой

Сообщение pbi6a » 08 янв 2016, 18:57

Re: Простые приспособления продольной распиловки бензопилой

Сообщение onozdrachoff » 08 янв 2016, 21:07

Pasha838 писал(а): P.S. Ничего удивительного, что вы спину сорвали. Как глаголит народная мудрость: ” без труда не выловишь и рыбку из пруда “.

mqQ2hAYl.jpg” />
А это современный вариант с “кремлевкой”

mqQ2hAYm.jpg» />
Если нет бензопилы, то второй вариант намного удобнее ножовок в хозяйстве.
А продольная маховая выглядела вот так:

mqQ2hAYq. jpg» />
Впрочем, если у Вас дача на Апенинском полуострове, то вполне возможно, что это и продольная:

mqQ2hAYn.jpg» />
У нее полотно по середине рамы, в отличии от известной мне лучковой, у которой внизу.
Впрочем, если у вас этрусский вариант, то хоть расскажите из какой это местности.
А это поперечная маховая :

«>

хочу создать логотип кто-нибудь сделает это с фото идей

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

• Автор темы pa.hunter
• Дата начала Помощь Форум лесоводов:

  pa.

  hunter

  Оператор ArboristSite

  • #1

  у меня нет денег на новый. Любые идеи с фотографиями были бы хороши, спасибо, ребята, я буду использовать ручные лебедки для подъема бревен

  .



  Эль Квачито

  Оператор ArboristSite

  • #2

  Я думал построить один из дерева и использовать болты, чтобы скрепить его, чтобы его можно было перемещать по частям.



  pa.hunter

  Оператор ArboristSite

  • #3

  Эль Квачито сказал:

  Я думал построить один из дерева и использовать болты, чтобы скрепить его, чтобы его можно было перемещать по частям.

  Нажмите, чтобы развернуть…

  я думаю, что буду строить из обработанного пиломатериала, но я не буду его перемещать, тяга для пилы будет стальной



  Безумный профессор

  Древесный урод

  • #4

  Я бы поискал б/у М5.



  лукотехниксумасшедший

  Зависимость от ArboristSite

  • #5

  PA hunter дайте мне знать, если вам нужны какие-то конкретные фотографии.



  pa.hunter

  Оператор ArboristSite

  • #6

  лукотехниксумасшедший сказал:

  PA hunter дайте мне знать, если есть какие-то конкретные фотографии, которые вам нужны.

  Нажмите, чтобы развернуть…

  все, что у вас есть, будет хорошо, спасибо



  БобЛ

  Больше не зависим от AS

  • #7

  pa.hunter сказал:

  у меня нет денег на новый. Любые идеи с фотографиями были бы хороши, спасибо, ребята, я буду использовать ручные лебедки для подъема бревен

  Нажмите, чтобы развернуть…

  Один австралиец писал здесь, что устанавливал однорельсовый горизонтальный станок на скамейку с помощью лестницы и 066 – он разместил много фотографий, но теперь они все исчезли.



  Джим Тимбер

  1/4 пузырек

  • #8

  Много видео на ютубе. Сегодня утром я наблюдал за одним из России, где парень построил клон, и он выглядел хорошо работающим. К сожалению, сейчас не могу найти.



  pa.hunter

  Оператор ArboristSite

  • #9

  да, я посмотрел в Интернете, думаю, я просто соберу его, исправлю ошибки, если они у меня есть, просто хотел посмотреть на некоторые самодельные сборки для идей, спасибо, ребята



  Джим Тимбер

  1/4 пузырек

  • #10

  Вот! Было бы легче найти его, если бы я знал, как называется это видео, но мне удалось, несмотря ни на что.



  кимосавбой

  Оператор ArboristSite

  • #11

  Вот еще несколько



  Джим Тимбер

  1/4 пузырек

  • #12

  Это аккуратный дизайн. Мне очень хотелось соорудить один из них самостоятельно (почему я смотрел видео), но мне все еще нравится идея балочного станка или мини-фрезы, позволяющей распиливать бревна большего размера на доски более удобного размера вместо того, чтобы использовать арку для переместите их к пиле (или переместите пилу к ним).



  pa.hunter

  Оператор ArboristSite

  • №13

  Джим Тимбер сказал:

  Отличный дизайн. Мне очень хотелось соорудить один из них самостоятельно (почему я смотрел видео), но мне все еще нравится идея балочного станка или мини-фрезы, позволяющей распиливать бревна большего размера на доски более удобного размера вместо того, чтобы использовать арку для переместите их к пиле (или переместите пилу к ним).

  Нажмите, чтобы развернуть…

  я только что перенес операцию на спине, поэтому мои дни изгиба и каторжного труда закончились, поэтому я хочу построить что-то, что я могу встать с рукояткой, пусть пила работает. Я хочу, чтобы рукоятки регулировали бревно вверх вниз. я скоро начну с него, выискивая детали, сейчас заказал гайки logosol от baileys, чтобы установить пилу для моего 2100, и теперь думаю о строительных рельсах, спасибо, я не видел таких, я хочу установить свои с роликами для легкого скольжения по рельсу, все еще рисую и думаю о еще раз спасибо



  Джим Тимбер

  1/4 пузырек

  • №14

  У меня сильный артрит шеи и верхней части спины – я точно знаю, что вы имеете в виду!

  Часть моей проблемы заключается в том, что я также намерен построить полноценный ленточнопильный завод следующей весной/летом. Так что я не хочу сходить с ума по CSM, но я хочу сейчас наточить немного дерева для различных проектов, прежде чем я закончу BSM. В основном, я просто люблю бывать в лесу.



  pa.hunter

  Оператор ArboristSite

  • №15

  Джим Тимбер сказал:

  Вот и да! Было бы легче найти его, если бы я знал, как называется это видео, но мне удалось, несмотря ни на что.

  Нажмите, чтобы развернуть…

  это хорошо, я соберу такой, но я буду использовать штифты с отверстиями для более точных разрезов, он выглядел близко, но не идеально на паре и немного тяжелее, чем я соберу свой! спасибо



  pa.hunter

  Оператор ArboristSite

  • №16

  Джим Тимбер сказал:

  У меня сильный артрит шеи и верхней части спины — я точно знаю, что вы имеете в виду!

  Часть моей проблемы заключается в том, что я также намерен построить полноценный ленточнопильный завод следующей весной/летом. Так что я не хочу сходить с ума по CSM, но я хочу сейчас наточить немного дерева для различных проектов, прежде чем я закончу BSM. В основном, я просто люблю бывать в лесу.

  Нажмите, чтобы развернуть…

  я просто стану, когда у меня будет время построить всю свою мебель и покрыть стены в доме деревом и построить несколько небольших зданий из своих пиломатериалов, когда я выйду на пенсию, я могу заняться этим больше? спасибо за ваше время



  Джим Тимбер

  1/4 пузырек

  • # 17

  У меня есть несколько трубок 2x2x3/16, в которых просверлены 2-дюймовые отверстия 5/8 дюйма с соответствующими по размеру трубками с скользящими манжетами – они просто умоляют, чтобы их использовали на одной из них.

  Стопорные шестерни тросовой лебедки тоже неплохи. Вам понадобится какая-то независимая регулировка, по крайней мере, для одной стороны, чтобы вы могли выровнять коническое бревно для двух боковых разрезов, давая ваши плоские стороны для дальнейшей обработки. Лебедки также являются простым способом поднять бревно, хотя я сомневаюсь в повторяемости для точности из-за изменения длины, если трос наматывается от бревна к бревну по-разному.



  Рудольф73

  Пристрастие к ArboristSite

  • # 18

  Возможно, обратите внимание на конструкцию, в которой каретка пилы может регулироваться вверх или вниз вместо того, чтобы поднимать бревно за оба конца для каждого пропила. Тогда только лебедка на одном конце, чтобы отрегулировать конус бревен. Что-то вроде бензопилы Норвуд, но только немного более прочной и в футе или двух от земли.



  pa.hunter

  Оперативник АрбористСайт

  • # 19

  Джим Тимбер сказал:

  У меня есть несколько трубок 2x2x3/16, в которых есть 2-дюймовые отверстия OC, просверленные 5/8-дюймовыми отверстиями, с подходящими по размеру трубками скольжения – это просто умоляет, чтобы их использовали на одной из них.

  Стопорные шестерни тросовой лебедки тоже неплохи. Вам понадобится какая-то независимая регулировка, по крайней мере, для одной стороны, чтобы вы могли выровнять коническое бревно для двух боковых разрезов, давая ваши плоские стороны для дальнейшей обработки. Лебедки также являются простым способом поднять бревно, хотя я сомневаюсь в повторяемости для точности из-за изменения длины, если трос наматывается от бревна к бревну по-разному.

  Нажмите, чтобы развернуть…

  только сегодня утром построил механизм подъема бревен. я построил из отверстий для указателей, расстояние между которыми составляет дюйм, и у меня есть больший размер, который проходит над ним, я использовал 2 шт. стержня на главном подъемнике и отверстия на полдюйма друг от друга. когда я буду приваривать неподвижные квадратные трубы, я установлю их на 1/4, поэтому у меня будет множество настроек для подъемной части бревна. я постараюсь сделать несколько фотографий, я торопился, жена заболела, мне пришлось бежать в магазин, я в отпуске на каникулах, поэтому при каждом удобном случае я буду работать над этим немного. мне еще нужно достать шкивы и подшипники



  Джим Тимбер

  1/4 пузырек

  • #20

  Последние пару месяцев я часто отсутствовал у жены и детей, так что в последнее время я почти ничего не делал в магазине.



  продано Бензопила Logosol F2+

  • TGM40ford
  • 4 марта 2022 г.
  • Все прочее оборудование и услуги

  Ответы

  1

  просмотров

  624

  4 марта 2022 г.

  измельчитель1

  Двойные двигатели на ленточной пилораме?

  • ФабианРВ
  • 7 июля 2022 г.
  • Фрезерные и лесопильные заводы

  Ответы

  14

  просмотров

  438

  8 июля 2022 г.

  FabianRW

  Altec DC1217 Дизель Perkins — прокладка топливопровода

  • Patrick1903
  • 16 сентября 2022 г.
  • Большое оборудование

  Ответы

  14

  просмотров

  251

  20 сентября 2022 г.

  Patrick1903

  Укоротить стержни

  • sonny580
  • 10 февраля 2022 г.
  • Фрезерные и лесопильные заводы

  Ответов

  11

  просмотров

  725

  31 мая 2022 г.

  ножи

  Стойка для сушки воздуха и время

  • kirkdb
  • 15 июля 2022 г.
  • Фрезерные и лесопильные заводы

  Ответы

  12

  просмотров

  479

  17 июля 2022 г.

  kirkdb

  Делиться:

  Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

  • Новая тема

    • Последнее: mikewhite85
    • 8 минут назад

    Коммерческий уход за деревьями и лазание

  • Poulan 2800 – Впечатляющая маленькая пила!!

    • Последний: Stihl-Pioneer
    • 16 минут назад

    Бензопила

  • Могу ли я установить 24-дюймовую планку на Poulan Pro PR5020?

    • Последнее: редкая рыба483
    • 18 минут назад

    Бензопила

  • Хочу купить Хочу купить новый 20-дюймовый Husky.

    • Последний: измельчитель1
    • 19 минут назад

    Бензопилы

  • С

    Нить Nik’s Poulan

    • Последнее: scottr
    • 27 минут назад

    Липучки для бензопилы

  • Craftsman 3.3 информация

    • Последнее: RedneckChainsawRepair
    • 28 минут назад

    Бензопила

  • Китайская 58-кубовая пила Кошмар

    • Последние: поезда
    • 36 минут назад

    Телевидение и фильмы, связанные с деревьями / лесозаготовками

  • ЧАС

    Нужна 40-кубовая пила

    • Последняя версия: hkstwn7
    • 39 минут назад

    Бензопила

  Верх

  Моя любимая бензопила – Logosol F2 Обзор

  В этом видео я расскажу об очень впечатляющей бензопиле Logosol.

  Я люблю фрезеровать. Я влюбился в него после того, как построил свой ленточнопильный завод, но от того, что у меня есть такое собранное, хорошо продуманное и точное оборудование, у меня кружится голова. Позвольте мне рассказать вам о его функциях, моем опыте его использования и о том, почему я хотел бензопилу, когда у меня уже есть гигантская ленточная пила.

  Собственно, позвольте мне начать с этого. Если вы не следите за моим каналом, я построил гигантскую ленточнопильный станок с большой производительностью резки. Это танк, и замечательно иметь в своем арсенале такое большое оборудование, однако оно определенно не портативное.

  Мне всегда приходится подносить к нему бревна, и иногда я находил это сложной задачей, поэтому одним из самых больших преимуществ бензопилы является то, что она может перемещаться к бревнам.

  Я использовал несколько бензопил на рынке. В прошлом году я снял видео об использовании Grandburg, и это намного лучше, чем использование самодельной установки, такой как лестница.

  Но это всего лишь переносная плоская опорная поверхность, тогда как этот Logosol представляет собой фрезерный станок «все в одном».

  Прочный и стабильный, то есть точный. Он удерживает бревно над землей для облегчения фрезерования, имеет встроенную подъемную систему, не ржавеет, обладает грязеотталкивающими свойствами, поэтому не требует обслуживания, и вдобавок ко всему… он портативный. Ты видишь, почему я охренел?

  Logsol — шведская компания, и в прошлом году я посетил их ежегодную конференцию, где впервые увидел оборудование и приложил к нему руки. И еще одно примечание: если вас впечатлил этот агрегат, просто подождите, пока вы не увидите другие их станки, такие как ленточнопильный станок или их широкий сляббер… Все они хорошо продуманы и функциональны.

  Одним из огромных преимуществ цепной пилорамы перед ленточной пилорамой является ее портативность. Этот F2 Logosol можно разобрать, чтобы весь блок поместился в кузове грузовика или даже в кузове внедорожника. Таким образом, когда мне звонят по поводу бревен, но они находятся в месте, где нет возможности использовать грузовик и прицеп, я могу припарковаться перед ним и доставить лесопилку к месту с бревнами.

  Или, что чаще, если мне звонят по поводу нескольких хороших бревен, но они находятся в нескольких часах….. вместо того, чтобы совершать несколько поездок, чтобы доставить бревна домой на трейлере, я могу загрузить это и провести день, разбивая плиты на месте. затем просто сложите трейлер, полный разрезанных плит, чтобы привезти домой.

  Весь блок изготовлен из алюминия, что не сильно снижает вес, но также означает, что вы можете оставить его снаружи на неопределенный срок, и он не заржавеет.

  Так что не нужно его упаковывать или накрывать после рабочего дня. Грязь также не прилипает к нему, поэтому вы можете легко стереть его, взять бензопилу и отправиться на работу. В настоящее время моя мельница простаивает уже несколько месяцев, и она выглядит так же красиво, как и в тот день, когда я впервые ее получил.

  Теперь поговорим об особенностях. Ооооо, эта мельница крутая. Находясь с инструментами и оборудованием в течение минуты, я, безусловно, могу оценить хорошо продуманный инструмент, который не только делает то, что он должен делать точно, но и прост в использовании, и бонусные баллы, если вы можете заставить его выглядеть так остро и красиво. в то же время.

  Эта мельница бывает разной длины, но я выбрал самую короткую, 4 метра (или 13 футов). Самая длинная — 6 метров или чуть менее 20 футов. Но стоит отметить и еще раз поблагодарить Logosol за их мыслительный процесс, что F2 построен с системой интеллектуальных модулей, которая допускает различные расширения, поэтому есть несколько вариантов расширения крыльев до 2 дополнительных метров.

  Таким образом, вы можете оставить его в полную длину или максимально компактный размер, а затем быстро добавить удлинение, если вы поймаете большое дерево.

  Для удержания материала мельница оснащена действительно продуманной системой кулачковой блокировки на системе скольжения, так что у вас есть достаточно гибкости, независимо от того, где приземляется конец бревна, чтобы придвинуть зажим к нему, затянуть его на гусеницы, затем подденьте эксцентриковый замок, чтобы надежно зафиксировать его на месте.

  Одна из моих любимых функций — регулировка глубины реза. К обеим ножкам или ко всем, если у вас есть третья, прикреплена линейка, так что очень просто не только поддерживать уровень бревна от конца до конца, что приводит к прямому распилу, но и настроить любую толщину. из плиты вы хотите.

  Вы регулируете высоту, поворачивая ручки на каждой ножке, которая поднимается с помощью храповой системы. Каждый раз, когда вы слышите щелчок, бревно поднимается на 1/4 дюйма. Итак, после выполнения разреза, если мне нужна плита толщиной 2 дюйма, я поворачиваю ручку на 8 щелчков, затем слушаю 8 щелчков другой стороны и начинаю следующий разрез. Мне лично нравится звуковая ассоциация, она быстрая, простая и точная, но если вы потеряете след кликов, то, конечно, посмотреть на линейку, чтобы установить глубину, — это еще один способ легко это сделать.

  Для бензопилы: в комплекте с фрезой поставляется легкая тележка для пилы, которая очень быстро крепится к вашей бензопиле и позволяет ей легко и плавно скользить по направляющей.

  Также можно добавить насадку, которая будет держаться за конец шины, чтобы придать ей большую устойчивость при выполнении прямого реза.

  Конечно, при фрезеровании важно, чтобы шина бензопилы прорезала древесину прямо. Если он наклонится, вы получите конический срез на плите, что не только является пустой тратой времени, но и потребует дополнительных усилий, когда вы начнете использовать плиту. Таким образом, в вашей установке важно, чтобы крылья были плоскими и прямыми, так как это ориентир для каретки, но также важно, чтобы руль был стабилизирован. Затем, если эти две вещи хороши, вам просто нужно сосредоточиться на ощущении / звуке разреза и настроить свой темп, чтобы ускорить или замедлить его.

  Раз уж я упомянул настройку, давайте рассмотрим ее очень быстро. Мельница поставляется в нескольких разных коробках, где все компоненты четко промаркированы и разложены.

  Может показаться, что это много, когда вы впервые открываете все и начинаете работу, но инструкции по сборке, безусловно, одни из лучших, с которыми я работал, поэтому все было очень легко.

  Меня постоянно впечатляли интеллектуальные решения для соединения вещей, повышения устойчивости, но при этом сохраняя легкость, а также то, как все детали подходят друг к другу как влитые.

  Это отличный знак, что когда я собирал, я испытал сильное волнение по поводу того, насколько хорошо он будет работать, исключительно на основе уровня качества и очевидного внимания к деталям, которые проявляются при обращении с этими деталями.

  Чтобы использовать мельницу, вы кладете бревно на кровать, охватывая две ножки, зажимаете его кулачковыми замками, затем делаете лицевой разрез, который дает вам плоскую верхнюю плоскость.

  Я лично поднимал каретку бензопилы на крылья и устанавливал ее на гусеницы, а затем запускал двигатель на месте. Для перемещения каретки вы можете либо перемещать ее вручную, толкая ее, либо мельница поставляется с системой лебедки, которую можно установить, которая идет от каретки к концу крыла и обратно, так что вы можете повернуть ручку, чтобы пропустить ее. срез.

  Дойдя до конца распила, вы можете удалить бревно, затем сдвинуть пилу обратно в исходное положение, прежде чем использовать подъемную систему, чтобы поднять бревно до толщины плиты.

  Конечно, скорость резки будет варьироваться в зависимости от имеющейся у вас пилы, диаметра, длины и твердости древесины, которую вы режете, но здесь я резал техасский мескит, который является одной из самых твердых пород дерева по шкале твердости Янки. и мне потребовалась всего минута, чтобы сделать надрез. Так что не так уж и много времени, чтобы просмотреть весь этот журнал.

  Теперь я думаю, это невероятно, что лесопилка может обрабатывать такое длинное бревно, но если вы похожи на меня и у вас также есть короткий бревно, простой обходной путь — сделать быстрое и дешевое приспособление из 2×4 или 2×6 для укладки между двумя ногами. Это будет удерживать бревно, чтобы оно не укатилось, но также позволяло ему проходить между опорами мельницы. Это приспособление достаточно просто установить на место, но затем я просто отбрасываю его в сторону, пока оно снова не понадобится.

  Теперь для сравнения. Я упоминал систему Грандбурга ранее. Эта система немного дешевле и предоставит вам портативный плоский эталон, из которого можно вырезать плиты. Тем не менее, у него нет способа удерживать бревно устойчиво или над землей.

  Как только вы начнете фрезеровать, вы быстро поймете, насколько важным может быть хранение бревен. Он легкий и определенно портативный, но теперь, когда я использую все это в одном Logosol F2 в течение последних нескольких месяцев, я не могу представить, что вернусь к чему-то другому. И именно поэтому, если вы серьезно относитесь к работе на стороне или даже к работе на полную ставку, я определенно рекомендую Logosol. Он находится на удобной высоте. Он легкий, портативный, и мне очень нравится, что я могу оставить его в лесу, не ржавея и не вызывая проблем.

  Все, что мне нужно сделать, это занести пилу после того, как я закончу, а затем отнести ее обратно, когда я снова буду готов к работе.

  Если вы следили за моей историей, то знаете, что я буду продавать плиты в моем новом коммерческом здании под названием The Wood Shed, так что если вам интересно, то да, эти плиты будут продаваться. И да, мне интересно, если вы находитесь в этом районе и у вас есть бревна для плиты.

  Кроме того, Logosol — шведская компания, у которой пока есть дистрибьютор на восточном и западном побережьях, но нет в Центральном. Тем не менее, я был настолько впечатлен этим оборудованием, а также самой компанией, что я также буду хранить инвентарь бензопилы F2 в The Wood Shed. Поэтому, если вы хотите увидеть мельницу лично перед ее покупкой, пожалуйста, не стесняйтесь зайти. Я буду рад лично провести вас через устройство.

   Я так горжусь тем, что сотрудничаю с лучшим брендом фрезерных станков на рынке:

  • Найдите магазин Logosol в США здесь: https://bit. ly/3bjHtYb
  • Найдите Logosol на восточном побережье здесь: https:// bit.ly/3beZSW0
  • и на западном побережье здесь: https://bit.ly/2WjhWtX

  У меня также будет инвентарь в The Wood Shed, который можно будет приобрести после того, как Covid-19 пройдет, и я смогу открыть свой двери.

  Узнайте больше о дровяном сарае здесь: https://youtu.be/l3Rm8avK6kM

  Если вы планируете заняться фрезерованием или занимаетесь фрезерованием и надеетесь узнать больше о F2, то я надеюсь, что это видео было вам полезно. Увидимся над тем, над чем я работаю дальше.

  Если вы еще этого не сделали, не забудьте подписаться вверху этой страницы на мою рассылку, чтобы не пропустить новые проекты!

  Бензопила с stihl и logosol – Artofit

  Необработанная древесинаДерево и металлЧертежи бензопилыАксессуары для бензопилПереносная пилорамаПроекты на все рукиСделай сам МебельGot WoodСтолярные изделия

  • Объявление
  • Объявление

  • Привет, охотники за дикой природой, решил поделиться фотографиями фрезеровки своей бензопилой. Это кажется подходящим местом для этого. Признаюсь, у меня болезнь. некоторые люди смотрят на дерево и видят, сколько лет ему понадобилось, чтобы вырасти до размеров, или тень, которую оно дает, и т. д. Я вижу дерево и удивляюсь, как оно выросло…

  • Привет, охотники за дикой природой, решил поделиться фотографиями фрезеровки своей бензопилой. Это кажется подходящим местом для этого. Признаюсь, у меня болезнь. некоторые люди смотрят на дерево и видят, сколько лет ему понадобилось, чтобы вырасти до размеров, или тень, которую оно дает, и т. д. Я вижу дерево и удивляюсь, как оно выросло…

  • Резьба бензопилой — это уникальная форма искусства, которая привлекает как зрителей, так и резчиков. Люди часто спрашивают: «Как вы начали заниматься резьбой бензопилой?» И мне не терпится поделиться своим опытом резьбы по дереву…

  • Объявление
  • Объявление
  • Объявление

  Reading Assembly – Французский перевод – Linguee

  Reading Assembly , s ch. ) или масштаб (например, чертеж […] чертежи tpsgc-pwgsc.gc.ca tpsgc-pwgsc.gc.ca	Лекция de de ssin s d ‘сборка, sc hm as ou d essins […] l’chelle (tels les bleus) tpsgc-pwgsc.gc.ca tpsgc-pwgsc.gc.ca
  At the end of the se co n d reading , th e Assembly v o te s, and проект […] закон считается одобренным, если за него проголосовало большинство присутствующих. daccess-ods.un.org daccess-ods.un.org	A pr s la se con де лекция, l’Assemble vo te et le pr [. ..] Loi est accept s’il recueille la majorit des suffrages des membres prsents. daccess-ods.un.org daccess-ods.un.org
  Закон одобрен Правительством […] and is in the f ir s t reading i n t h e Assembly o f т Республика […] Македония. daccess-ods.un.org daccess-ods.un.org	La loi at approuve par le Gouvernement et est actuellem en t […] изучите en pre mi повторную лекцию par l e Parlement de la R publique […] де Макдуан. daccess-ods.un.org daccess-ods.un.org
  Закон о культуре в новой редакции [. ..] Наследие прошло по адресу F IR S T Чтение I N T N T N T N T N T N T . daccess-ods.un.org daccess-ods.un.org	La version remanie de la loi sur le patrimoine Culturel at […] approu v e en pre миль повторная лекция l’Assemble . daccess-ods.un.org daccess-ods.un.org
  Gave a talk a n d reading t o a n assembly o f s tudents на […] общественный центр, Сент-Мэри, Онтарио. www2.parl.gc. ca www2.parl.gc.ca	Lecture et exp os dev ant un e assemble d ‘ tudi ants a u centre […] communautaire de St. Mary’s, Онтарио. www2.parl.gc.ca www2.parl.gc.ca
  Сохранить тим и b y reading t h e en ti r e assembly i n st ruction до начала работы. logosol.com.au logosol.com.au	Gagnez du temp s e n lisant l es instr uc tions de montage av ant de commencer l e montage p ro prement dit, puis procd ez au montage ta pe par tape. logosol.be logosol.be
  Через неделю после введения […] валютный контроль, закон о социальной ответственности радио и телевидения был узко […] approved at its f ir s t reading i n t he nati on a l assembly . en.rsf.org en.rsf.org	Одна задержка в таблице контроля изменений, […] Сборка […] законодательное принятие te en p rem ir e лекция, u ne суд e […] Закон об ответственности социальных сетей радио и телевидения. fr.rsf.org fr.rsf.org
  Наличие металлических конструкций, легко поддающихся [. ..] очищено и продезинфицировано, […] представляет собой дополнительную проблему для t h e reading t e ch nology in markets a n d assembly c e нт рез. eur-lex.europa.eu eur-lex.europa.eu	Присутствие металлических конструкций, средств для очистки и дезинфекции, представленных […] Дополнение dfi для […] la te ch nolog ie de la lecture l ect ron ique su r les marchs e t dans les centres de сборка . eur-lex.europa.eu eur-lex.europa.eu
  Закон об общественном вещании был [. ..] passed by t h e Assembly a t fir s t reading , a nd reviewed by rele va n t Сборка c o мм шт. daccess-ods.un.org daccess-ods.un.org	La loi sur le service public de radiotlvision […] a t adopt e en p rem ir e lecture l’Assemble et exam in e par ses com it s comptents. daccess-ods.un.org daccess-ods.un.org
  О u r reading i s t hat the Gen er a l Assembly s h ou Я продолжаю [. ..] обратить внимание на этот вопрос и принять меры. daccess-ods.un.org daccess-ods.un.org	C’est pourquoi nous p enson s q ue l’Assemble g n ral e doi t […] внимание сына sur cette вопрос и др prendre де mesures. daccess-ods.un.org daccess-ods.un.org
  В то время как после судебного решения от января 1993 г. Франция добилась прогресса в отношении […] реализация (проект Закона прошел […] adopted at f ir s t reading b y t he Nati on a l Assembly a n d Сенат), […] еще не сообщил [. ..] Комиссия о том, что имплементационный закон был окончательно принят. europa.eu europa.eu	Si, depuis l’arrt de la Cour de janvier 1993, la France a progress dans son excution (une […] Предложение закона […] T Appic T E EN PRE MI RE LECTURE PA R L’SESSBLE N AT L’SESSBLE N AT L’SESSBLE N AT L’Sebble N AT L’Sebble N AT L’S Assemble N . ] elle n’a toujours pas communiqu […] l’adoption dfinitive de la loi de transposition. europa.eu europa.eu
  Счет […] was voted in f ir s t reading b y t he Nati on a l Сборка a t t конец октября [. ..] и теперь должны быть обсуждены Сенатом. premiumbeautynews.com premiumbeautynews.com	Проект закона […] t ad op t en pr emi лекция par l’Assemble nat io nal el a 9097 […] mois d’octobre et doit maintenant tre diskut au Snat. premiumbeautynews.com premiumbeautynews.com
  Через две недели проект закона о «социальной ответственности» вещательных СМИ […] passed its f ir s t reading i n t he nati on a l в сборе . en.rsf.org en.rsf.org	Quinze jours plus tard, un projet de loi sur “la responsabilit sociale” des [. ..] mdias audiovisuels est ad op t en pr emi re-lection . fr.rsf.org fr.rsf.org
  В Южном Судане Закон о детях от […] 2006 г., запрещающий вербовку детей, […] passed its f ir s t reading i n t he Southern S ud a n Assembly i n J июнь 2007 г. daccess-ods.un.org daccess-ods.un.org	Au Sud-Soudan, le projet de loi sur les enfants (2006) […] Interdisant le récrutement d’enfants Soldats a […] t exam in en pre mi re lecture par l’Assemble du S ud-S ouda n en juin 2007. daccess-ods.un.org daccess-ods.un.org
  Положите устройство поперек […] the lane in the f ir s t reading l o ca tion with the anchor po s t assembly o n t 10-контактная сторона […] пер. gotenpinbowling.ca gotenpinbowling.ca	Placez le dispositif sur l’alle […] et pre ne z la pre mi re lecture ave c l’an crag e de fixation du ct de la quille 10 su r все. gotenpinbowling.ca gotenpinbowling.ca
  Запрос отчета по законопроекту или нормативному акту может быть сделан не менее чем 30 депутатами путем письменного уведомления, доставленного (i) в [. ..] корпус векселя, […] to the Speaker within three days after the f in a l reading o f t he bill in t h e Assembly ; a nd (ii) в случае нормативного […] в орган, имеющий […] право сделать документ в течение 14 дней с момента публикации документа в газете. ipu.org ipu.org	Une requte pour un rapport sur un projet de loi ou un texte rglementaire peut tre dpose par au moins 30 dputs par avis crit dlivr (i) dans le cas […] d’un projet de loi, au […] прси де nt de l’ Assemble , d ans u n dlai de trois jours apr s la d ern ir e lecture d u p roj et de lo i l ‘Assemble, e t ( ii) d s [. ..] d’un texte rglementaire, […] l’autorit ayant le pouvoir d’laborer le texte dans un dlai de 14 jours, compter de la публикации du texte dans le journal. ipu.org ipu.org
  13 апреля 2004 г., счет 56, […] Закон о внесении изменений в стандарты занятости (семейный отпуск по болезни), […] 2004 получено f ir s t чтение i n t Закон Онтарио ti v e Сборка . emond-harnden.com emond-harnden.com	Le 13 avril 2004, le projet de loi 56 2004, Loi modifiant la Loi sur les […] normes d’emploi (семейный смысл для семьи), […] a re u sap remi r e лекция l’assembly l g isl ative l’5 de io emond-harnden. com emond-harnden.com
  Нижняя камера и верхняя […] палата белорусской нати на а л Сборка а D OP TED в SE CO N D T IS IS IS IS IS IS IS . Президенту на подпись. eur-lex.europa.eu eur-lex.europa.eu	La Chambre Basse et la […] Chambr e haute de l’ Сборка na tio nale b larusienn e ont a dopt , en d eux i me lecture, c e pro jet q ui est dsormais […] подпись дю Президента. eur-lex.europa.eu eur-lex.europa. eu
  Господин Спикер, я не знаю, если […] my friend just entered t h e assembly o r i f he just sta rt e d reading , б ут речь идет […] показывает лидерство в государственных расходах. www2.parl.gc.ca www2.parl.gc.ca	Monsieur le Prsident, j’ignore si le […] dput vient juste de […] se jo in dre no tre assemble ou s’i l vie nt juste d e comme nce r lire, ma is nous pa rlons […] de Faire Preuve de Leadership [. ..] en ce qui conterne les dpenses du gouvernement. www2.parl.gc.ca www2.parl.gc.ca
  Законопроект об унификации законов о детях […] был на данный момент перед нати на а л в сборе и н пихта 79с 7676 т чтение . daccess-ods.un.org daccess-ods.un.org	Un projet de loi codifiant la lgislation относительный aux enfants est […] Actuelle ME NT EN PR EMI RE LECTURE DEV ANT L’Сборка NA TIO L’Сборка NA TIO L’Сборка NA TIO L’Assemble NA . daccess-ods.un.org daccess-ods.un.org
  Он приветствовал назначение Комиссией по правам человека независимого эксперта для оказания помощи Верховному комиссару в выполнении [. ..] мандат предоставлен […] for in Gen er a l Assembly r e so lution 58/187 and looked forwar d t o чтение h e r сообщить […] Комиссия на ее шестьдесят первой сессии. daccess-ods.un.org daccess-ods.un.org	Elle Approuve la Noment of the Commission des droits de l’homme d’un эксперт, независимый поверенный в помощниках Верховного комиссара […] Судебный пристав-исполнитель […] выставки д an s la r s olution 58/187, et attend ave c int rt de lire le rap port q u’il prsentera […] Комиссия [. ..] в один и тот же сеанс. daccess-ods.un.org daccess-ods.un.org
  29 января 2008 г. французский Nati on a l Assembly a d op ted in f ir s t reading t h и положений, делающих французское законодательство […] соответствуют европейским […] Постановление Сообщества о введении EGTC (вступило в силу 1 августа 2007 г.). espaces-transfrontaliers.org espaces-transfrontaliers.org	E n FR ANC E, L’Sembble N ATI ONA LE A AD OPT, EN 29975 LE A AD . лекция, l es di sposi ti [. ..] соответствует […] droit interne avec le rglement communautaire crant le GECT (celui-ci est entr en application le 1er aot 2007). espaces-transfrontaliers.org espaces-transfrontaliers.org
  Обязанности по закону […] включают приведение к присяге членов законодательного собрания ti v e собрание a n d executive council, t h e reading o f t he speech opening sessions of the legisla ti v e сборка , a nd подписание документов, таких как приказы в совете, […] ордера комиссара, […] установленные законом назначения и распоряжения землями комиссара. mainc.info mainc.info	Les responsabilits prvues par la loi […] включая […] l’assermentation des me mbre s de l ‘Assemble l gisl ativ e et du Conseil e xcut if, la lecture du dis cours i naugural des se ss ions de l’Assemble l gi slati ve и ла подпись документов comme les lo is territoryes et l es dcrets, […] мандаты комиссара, […] les nominations rglementaires et l’attribution des terres domaniales. mainc.info mainc.info
  Однако этого не произошло, заместитель инициатора ни [. ..] отозвал предложение и не представил […] the proposed law to the Nati on a l Assembly f o r the se co n d чтение , i .e . для дальнейшей законодательной процедуры. daccess-ods.un.org daccess-ods.un.org	Больше обсуждений n’ont pas abouti: le dput n’a ni retir sa […] Предложение закона […] soumi s celle -ci l’Assemble n ati ONA LE PO UR EXA ME N EN DEU XI ME LECTURE AF in ME AF in ME AF in . Законодательный судебный процесс. daccess-ods. un.org daccess-ods.un.org
  Конкретно Госдума ФРС er a l Сборка h a s adopted on f ir s t reading a dr aft of the federal Act on guaranteeing [… ] равноправие парламентских партий […] в освещении своей деятельности бесплатными государственными теле- и радиоканалами. daccess-ods.un.org daccess-ods.un.org	В частности, […] la Do um a d’ tat de l’Assemble f dr ale de l a Fdration de Russie a appr ou v en pr emi re-lection un pro jet de l oi fdrale [. ..] по гарантии […] Де Галит де Партии parlementaires озабоченность ла распространение де leurs activits par les chanes де радио et de tlvision nationales де большой аудитории. daccess-ods.un.org daccess-ods.un.org
  Следует также учитывать […] Дело в том, что в начале 2006 года был одобрен законопроект об уголовной ответственности за насилие в отношении женщин по адресу f ir s t чтение i n t he Legisla ti v e Сборка 5 ; I T должен быть утвержден на SE CO N D чтение чтение . daccess-ods.un.org daccess-ods.un.org	Удобная одежда для одежды [. ..] Внимание на […] l’approbati on en prem i re lecture pa r l’As semb l e lgisl at ive en 200 6 de la loi криминализация насилия против женщин; il faudra qu’elle soit approu v e en deu xi моя лекция по ur до ndre для rce de loi. daccess-ods.un.org daccess-ods.un.org
  Ознакомиться […] with the parts a n d assembly b y c aref ul l y чтение т ч е инструкции. тане.ca тане.ca	Знакомый avec L ES PI CE S E T L’Sclage EN LISANT ATT ENT IVEME . тане.ca тане.ca
  Шесть из семи заместителей на […] правительственная комиссия […] of the Panamanian legisla ti v e assembly o n 7 February 2007 passed on f ir s t reading р е фо пм из 449 артикулов […] уголовное право, три […] из них – 187, 189 и 422 – ограничивают свободу публикации и предусматривают суровые сроки заключения. en.rsf.org en.rsf.org	Le 7 fvrier 2007, шесть дней сентября […] член комиссии […] de gou ve rneme nt de l’Assemble l gi sla Tive PA NAMENNE ONT AVERU V , EN PRE MI RE, ООН E RE, ООН E RE, ООН E RE, ООН E . статьи свода правил, […] dont trois – 187, 189 et 422 – restreignent la libert de publier et prvoient de lourdes peines de Prison. fr.rsf.org fr.rsf.org
  Иногда […] Bills introduced in the Legisla ti v e Assembly m a y not receive se co n d reading , b ut вместо этого ссылаться на […] в Постоянный комитет по поправкам к закону для рассмотрения. gnb.ca gnb.ca	на случай, если […] projets de lo i dp os s l’Assemble l gis lat ive n e dpassent pas l’tap e de la de uxi ме лекция mai s s ont plut t [. ..] sur motion, au Comit […] постоянная модификация des lois pour fins d’examen. gnb.ca gnb.ca
  Сначала идет процедура принятия законов […] через процесс представления законопроекта одним или несколькими членами Ассамблеи или правительства в0976 r a f ir s t чтение . daccess-ods.un.org daccess-ods.un.org	62. Усыновление по закону о процедуре […] suivante: un ou plusieurs […] Membr es de l ‘Assemble ou du g ouvernement soumentent le projet de te xte l’ Assemble qu i pro c de une pr emi re lecture . daccess-ods.un.org daccess-ods.un.org

  Узнайте, как рисовать узоры шаг за шагом — искусство — это весело

  научитесь рисовать узоры шаг за шагом

  Узнайте, как сделать узор в этом простом уроке рисования!

   Как только вы научитесь создавать узоры, вы сможете использовать их в своем искусстве самыми разными способами.

  Взгляните, например, на красочную картину справа. Эта картина в основном представляет собой ряд за рядом различных узоров!

  Узоры встречаются во всех видах искусства, от современного абстрактного искусства до народного творчества различных культур со всего мира. Вы можете увидеть больше примеров узоров в искусстве здесь.

  Когда вы смотрите на узоры, подобные тем, что на картине справа, вы можете (ошибочно) предположить, что они настолько сложны, что вы никогда не сможете нарисовать их самостоятельно, не говоря уже о том, чтобы придумать свои собственные подобные узоры… Ну, Достань свой карандаш, потому что я покажу тебе, как это сделать!

  К концу этого урока вы сможете быстро нарисовать такой узор:



  Даже самые сложные узоры начинаются с по простому . В этом уроке рисования вы узнаете, как создаются узоры, чтобы вы могли добавлять их в свои собственные рисунки.

  Помните: все узоры начинаются просто.

  Во-первых, давайте рассмотрим несколько примеров очень простых шаблонов:

  точек

  круги

  капли дождя

  прямые углы

  кресты

  загогулина

  Любой из вышеперечисленных шаблонов может стать отправной точкой для создания более детальных шаблонов — вам нужно только добавить к нему!

  Сейчас я покажу вам, как делать крутые узоры – , начиная с одной точки!

  Нажмите на каждый шаблон, чтобы перейти к этому руководству:

  Шаблон 1:

  Шаблон 2:

  Шаблон 3:

  После того, как вы освоите создание узора, начав с одиночной точки , научитесь создавать узор, используя другие начальные формы — например, узор ниже, который начинался как одиночная волна!

  Шаблон 4:

  Начнем!

  Узор 1

  Сначала я покажу вам, как нарисовать этот узор шаг за шагом:

  Нарисуйте на бумаге ряд точек:

  Если вам нужна помощь в удержании точек на прямой линии, используйте разлинованную бумагу, миллиметровую бумагу или линейку.

  Теперь добавьте формы капель дождя вокруг каждой точки:

  Затем добавьте еще одну форму капли дождя вокруг форм капель дождя, которые вы только что нарисовали:

  В верхней части каждой двойной капли дождя добавьте маленький кружок:

  Нарисуйте небольшой завиток, выходящий из верхней части каждого круга, закручивающийся влево:

  Теперь нарисуйте завиток вправо:

  Вуаля! Вы только что нарисовали узор! Это было не так сложно, не так ли?

  Как видите, рисование узоров — это просто рисование основных фигур, одна за другой, все подряд.

  Вы даже можете нарисовать каждую фигуру разным цветом или раскрасить их все, когда закончите.

  Узор 2

  Это сложнее, чем предыдущий шаблон, но помните: все начинается с одной точки!

  Нарисовать ряд точек:

  Теперь нарисуйте маленький кружок вокруг каждой точки:

  Нарисуйте больший круг вокруг только что нарисованных кругов:

  Теперь нарисуйте большие круги

  Теперь нарисуйте лепестки цветов вокруг каждого круга:

  Под каждым цветком нарисуйте маленький кружок:

  Между каждым цветком нарисуйте 2 капли дождя. Одна форма капли дождя будет отклоняться влево, а другая — вправо.

  Между каждым цветком нарисуйте 2 капли дождя

  Под каждым кругом нарисуйте волнистую спираль:

  Между каждой волнистой спиралью нарисуйте маленький круг:

  Вокруг кругов, которые вы только что нарисовали, нарисуйте круги большего размера:

  Нарисуйте три цветочных лепестка, выходящих из нижней части каждого круга:

  Поздравляем! Вы только что нарисовали свой второй узор!

  Узор 3

  Теперь давайте сделаем еще один узор, который начинается с одной точки. Вот что вы собираетесь нарисовать:

  Нарисуйте ряд точек (у вас это уже хорошо получается!):

  Нарисуйте маленький кружок вокруг каждой точки:

  Нарисуйте еще один круг вокруг каждого круга:

  Нарисуйте очень маленький круг вверху и внизу и слева и справа каждого круга:

  Нарисуйте кривую, соединяющую каждую маленькую нижнюю окружность с соседней:

  Нарисуйте кривую, соединяющую каждый маленький верхний круг с соседним:

  Между каждой круглой формой на нижней части нарисуйте 2 формы капли дождя: 1 наклоняющуюся влево и 1 наклоняющуюся вправо:

  Между каждой круглой формой, на top Нарисуйте 2 перевернутые капли дождя: 1 с наклоном влево и 1 с наклоном вправо:

  Между каждой круглой формой сверху нарисуйте 2 перевернутые капли дождя

  Сверху и снизу нарисуйте ряд «бугорков» или «бугорков»:

  Отлично! Вы только что сделали еще один шаблон!

  Узор 4

  Готов поспорить, что теперь вы начинаете понимать, как делать выкройки, так что давайте попробуем что-нибудь другое. Вместо того, чтобы начинать с ряда точек, мы начнем с волны, чтобы нарисовать этот узор:

  Нарисовать волну:

  Поверх этой волны нарисуйте еще одну волну:

  На вершине каждой верхней волны нарисуйте петлю:

  Между каждой петлей нарисуйте круг:

  Под нижней волной проведите прямую линию:

  Нарисуйте серию вертикальных линий, соединяющих нижнюю волну и прямую линию:

  Проведите еще одну прямую линию внизу:

  Нарисуйте ряд кругов под прямой линией:

  Круто! Вы становитесь настоящим чемпионом по выкройке!

  Теперь, когда вы знаете, как сделать узор, вы можете создавать всевозможные узоры на макушке головы.
