Лс59 1 гост: ГОСТ 15527-2004 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки (с Поправкой, с Изменением N 1)

alexxlab | 13.12.2017 | 0 | Разное

ГОСТ 15527-2004 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки (с Поправкой, с Изменением N 1)

ГОСТ 15527-2004

Группа В54

СПЛАВЫ МЕДНО-ЦИНКОВЫЕ (ЛАТУНИ), ОБРАБАТЫВАЕМЫЕ ДАВЛЕНИЕМ

МКС 77.120.99
ОКП 18 0000

Дата введения 2005-07-01

1 РАЗРАБОТАН Российской Федерацией, Межгосударственным техническим комитетом по стандартизации МТК 106 “Цветметпрокат”

2 ВНЕСЕН Госстандартом России

ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 17 от 1 апреля 2004 г., по переписке)

За принятие проголосовали:


Наименование государства	Наименование национального органа по стандартизации
Азербайджан	Азстандарт
Армения	Армгосстандарт
Беларусь	Госстандарт Республики Беларусь
Казахстан	Госстандарт Республики Казахстан
Кыргызская Республика	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Главгосслужба “Туркменстандартлары”
Узбекистан	Узстандарт
Украина	Госпотребстандарт Украины

3 Приказом Федерального агентства по техническому регулированию и метрологии от 25 октября 2004 г. N 42-ст межгосударственный стандарт ГОСТ 15527-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.

4 ВЗАМЕН ГОСТ 15527-70

ВНЕСЕНА поправка, опубликованная в ИУС N 6, 2005 год

Поправка внесена изготовителем базы данных

ВНЕСЕНО Изменение N 1, принятое Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 12.05.2011 N 39). Государство-разработчик Россия. Приказом Росстандарта от 15.11.2011 N 543-ст введено в действие на территории РФ c 01.02.2012

Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 1, 2012 год

Содержание

1 Область применения

Настоящий стандарт распространяется на медно-цинковые сплавы (латуни), обрабатываемые давлением.

При обозначении латуней следует указывать марку в соответствии с данным стандартом.

2а Нормативные ссылки

ГОСТ 1652.1-77 (ИСО 1554-76) Сплавы медно-цинковые. Методы определения меди

ГОСТ 1652.2-77 (ИСО 4749-84) Сплавы медно-цинковые. Методы определения свинца

ГОСТ 1652.3-77 (ИСО 1812-76, ИСО 4748-84) Сплавы медно-цинковые. Методы определения железа

ГОСТ 1652.4-77 Сплавы медно-цинковые. Методы определения марганца

ГОСТ 1652.5-77 (ИСО 4751-84) Сплавы медно-цинковые. Методы определения олова

ГОСТ 1652.6-77 Сплавы медно-цинковые. Методы определения сурьмы

ГОСТ 1652.7-77 Сплавы медно-цинковые. Методы определения висмута

ГОСТ 1652.8-77 Сплавы медно-цинковые. Методы определения мышьяка

ГОСТ 1652.9-77 (ИСО 7266-84) Сплавы медно-цинковые. Методы определения серы

ГОСТ 1652.10-77 Сплавы медно-цинковые. Методы определения алюминия

ГОСТ 1652.11-77 Сплавы медно-цинковые. Методы определения никеля

ГОСТ 1652.12-77 Сплавы медно-цинковые. Методы определения кремния

ГОСТ 1652.13-77 Сплавы медно-цинковые. Методы определения фосфора

ГОСТ 9716.1-79 Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектра

ГОСТ 9716.2-79 Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектра

ГОСТ 9716.3-79 Сплавы медно-цинковые. Метод спектрального анализа по окисным образцам с фотографической регистрацией спектра

ГОСТ 24978-91 (ИСО 4740-85) Сплавы медно-цинковые. Методы определения цинка

ГОСТ 25086-87 Цветные металлы и их сплавы. Общие требования к методам анализа

СТ СЭВ 543-77 Числа. Правила записи и округления.

Раздел 2а. (Введен дополнительно, Изм. N 1).

2 Марки

2.1 Марки и химический состав латуней должны соответствовать приведенным в таблицах 1-3.

Таблица 1 – Химический состав простых (двойных) латуней


		Массовая доля, %
Марка	Пре- дел	Элемент							Сумма прочих эле- ментов	Расчет- ная плот- ность, г/см, при- близи- тельно	Пример применения
		медь	свинец	железо	сурьма	висмут	фосфор	цинк
Л96	мин. макс.	95,0- 97,0	– 0,03	– 0,1	– 0,005	– 0,002	– 0,01	Остальное –	– 0,2	8,9	Листы, ленты, полосы, трубы, прутки, проволока для деталей в электротехнике, для медалей и значков
Л90	мин. макс.	88,0- 91,0	– 0,03	– 0,1	– 0,005	– 0,002	– 0,01	Остальное –	– 0,2	8,8
Л85	мин. макс.	84,0- 86,0	– 0,03	– 0,1	– 0,005	– 0,002	– 0,01	Остальное –	– 0,3	8,7
Л80	мин. макс.	79,0- 81,0	– 0,03	– 0,1	– 0,005	– 0,002	– 0,01	Остальное –	– 0,3	8,7	Листы, ленты, полосы, проволока, художественные изделия, сильфоны, манометрические трубки, гибкие шланги, музыкальные инструменты
Л70	мин. макс.	69,0- 71,0	– 0,05	– 0,07	– 0,002	– 0,002	– –	Остальное –	– 0,2	8,5	Радиаторные ленты, полосы, трубы, теплообменники, музыкальные инструменты, детали, получаемые глубокой вытяжкой
Л68	мин. макс.	67,0- 70,0	0,03	0,1	0,005	0,002	0,01	Остальное –	– 0,3	8,5	Проволочные сетки, радиаторные ленты, трубы для теплообменников, детали, получаемые глубокой вытяжкой
Л63	мин. макс.	62,0- 65,0	– 0,07	– 0,2	– 0,005	– 0,002	– 0,01	Остальное –	– 0,5	8,5	Листы, ленты, полосы, трубы, прутки, фольга, проволока, детали, получаемые глубокой вытяжкой
Л60	мин. макс.	59,0- 62,0	– 0,3	– 0,2	– 0,01	– 0,003	– 0,01	Остальное –	– 1,0	8,4	Штампованные детали, фурнитура
Примечания 1 В латуни марки Л68, предназначенной для изготовления изделий специального назначения, массовая доля элементов не должна быть более: железа – 0,07%, сурьмы – 0,002%, фосфора – 0,005%, мышьяка – 0,005%, серы – 0,002% (сумма прочих элементов – 0,2%). 2 В латунях марок Л96, Л90, Л80, Л70, Л68, Л63, Л60 допускается массовая доля никеля до 0,3% за счет массовой доли меди, которую не учитывают в сумме прочих элементов. 3 В латунях всех марок по согласованию с потребителем можно определять массовую долю олова, алюминия, марганца и кремния, значения которых учитывают в сумме прочих элементов. 4 В латуни марки Л70, применяемой для производства конденсаторных труб и теплообменников, допускается массовая доля мышьяка до 0,06% за счет массовой доли меди, которую не учитывают в сумме прочих элементов. 5 В латуни марки Л63, применяемой в пищевой промышленности, массовая доля свинца не должна быть более 0,05%. 6 Для антимагнитных сплавов массовая доля железа не должна быть более 0,03%. 7 Расчетная плотность указана для расчета справочной теоретической массы изделий. 8 Знак “-“, проставленный одновременно для верхнего и нижнего пределов массовой доли элемента, обозначает, что данный элемент не нормируется и определяется только по указанному в заказе требованию потребителя, и в этом случае содержание данного элемента включается в сумму прочих элементов. 9 Примеси, не указанные в таблице, учитывают в сумме прочих элементов, перечень которых определяют согласованием между потребителем и изготовителем. Примесью следует считать элемент, у которого указан только максимальный предел его содержания.

Таблица 2 – Химический состав свинцовых латуней

Массовая доля, %

Марка

Пре- дел

Элемент

Сумма прочих эле- ментов

Расчет- ная плот- ность, г/см, при- близи- тельно

Пример приме-
нения

медь

свинец

же- лезо

олово

никель

алюми- ний

крем- ний

сурьма

висмут

фосфор

цинк

ЛС74-3

мин.
макс.

72,0-
75,0

2,4-
3,0

–
0,1

–
–

–
0,005

–
0,002

–
0,01

Остальное
–

–
0,25

8,5

Ленты, полосы, прутки

ЛС64-2

мин.
макс.

63,0- 66,0

1,5-
2,0

–
0,1

–
–

–
0,005

–
0,002

–
0,01

Остальное
–

–
0,3

ЛС63-3

мин. макс.

62,0- 65,0

2,4-
3,0

–
0,1

–
0,10

–
–

–
0,005

–
0,002

–
0,01

Остальное
–

–
0,25

8,5

Ленты, полосы, прутки, проволока

ЛС59-1В

мин. макс.

57,0- 61,0

0,8-
1,9

Латунь ЛС59-1: расшифровка, характеристики, состав, ГОСТ

Латунь ЛС59-1 – это многокомпонентный медный сплав, химический состав которого оговаривает ГОСТ 15527-2004. Данный ГОСТ указывает, что в составе такого сплава может содержаться 57–60% меди, 37,05–42,2% цинка и 0,8–1,9% свинца. Другие химические элементы, присутствующие в сплаве ЛС59-1 в качестве примесей, могут содержаться в нем в количестве не более 0,75%.

Латунные чушки марки Л59-1 предназначены для последующей переработки

Хотя сплав данной марки относится к категории латуней, которые хорошо обрабатываются давлением, чаще всего изделия из него обрабатывают на скоростных металлорежущих станках. Из-за этого ЛС59-1 причисляют и к категории автоматных материалов. Характеристики латуни этой марки определяет свинец, который входит в ее состав в качестве легирующего элемента.

Ознакомиться с требованиями ГОСТ к латунным сплавам можно, скачав документ в формате pdf по ссылке ниже.

ГОСТ 15527-2004 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки
Скачать

Механические характеристики

Благодаря наличию свинца в составе латуни ЛС59-1 при обработке изделий из нее резанием образуется мелкая стружка, что позволяет выполнять такую обработку на высоких скоростях. Отличительной особенностью рассматриваемого сплава является и то, что свинец в его внутренней структуре составляет отдельную фазу. Это делает такой материал хорошо поддающимся и пластической деформации. Между тем, если сравнивать латунь марки ЛС59-1 с двухкомпонентными сплавами, то она значительно уступает им по своей пластичности, поэтому такой материал лучше обрабатывать резанием.

Ассортимент изделий, производимых из латуни ЛС59-1, включает:

прутки с различным профилем поперечного сечения;
листовой материал – полосы, листы, плиты;
проволоку;
профильный прокат;
трубную продукцию.

Основные характеристики латуни марки Л59-1

Отличают латунь марки ЛС59-1 и хорошие антифрикционные характеристики, что позволяет использовать такой материл для изготовления изделий, эксплуатируемых в условиях повышенного трения. Из этого сплава, в частности, производятся подшипники скольжения, используемые для комплектации различных механизмов и машин. Кроме того, устойчивость к истиранию, которой отличается ЛС59-1, позволяет использовать эту латунь для изготовления направляющих станков различного назначения.

Технологические свойства сплава Л59-1

Поскольку латунь данной марки обладает многофазовой структурой, изделия из нее отличаются повышенной хрупкостью. Детали из ЛС59-1, на которых выполнены поверхностные надрезы, нельзя использовать в качестве несущих элементов, так как при значительном давлении они могут сломаться. Кроме того, повышенная хрупкость этой латуни приводит к тому, что при воздействии ударных нагрузок поверхность изделий из этого материала может покрываться трещинами, что не позволяет выполнять их обработку при помощи такой технологической операции, как ковка.

Коррозионная устойчивость

Благодаря наличию свинца в химическом составе латуни рассматриваемой марки, в ее внутренней структуре формируется отдельная фаза, которая положительно сказывается не только на ее обрабатываемости, но и устойчивости к коррозии. По сравнению с другими латунными сплавами, ЛС59-1 отличается большей устойчивостью к коррозии. Изделия из такой латуни не подвержены растрескиванию и окислению при эксплуатации в условиях повышенной влажности и температурных перепадов.

Однако говорить об исключительно высокой устойчивости к коррозии ЛС59-1 не приходится: по данному параметру этот сплав схож с латунями других марок. В частности, не рекомендуется использовать его в тех случаях, когда ему придется контактировать с изделиями из железа, алюминия и цинка. Кроме того, коррозионная устойчивость ЛС59-1 будет плохо проявлять себя при:

одновременном воздействии высокой влажности и повышенного давления;
контакте с жирными кислотами;
эксплуатации в среде сероводорода;
контакте с рудными водами и минеральными кислотами;
постоянном взаимодействии с окисленными растворами и хлоридами.

Характеристики латуни позволяют использовать металл для производства запорной и соединительной арматуры, эксплуатируемой при температуре свыше 100 градусов

Свою коррозионную устойчивость ЛС59-1 хорошо демонстрирует в следующих условиях эксплуатации:

атмосферный воздух, в том числе и насыщенный парами морской соли;
сухой пар;
жидкая среда, характеризующаяся очень незначительным содержанием солей и кислот;

фреон, спиртовые растворы и антифриз;
соленая морская вода, находящаяся в малоподвижном состоянии.

Следует иметь в виду, что взаимодействие латуни ЛС59-1 с газообразной или жидкой средой, отличающейся повышенным содержанием аммиака, кислорода и углекислоты, очень негативно отражается на коррозионной устойчивости сплава.

Прокатная продукция

Из латуни рассматриваемой марки, требования к химическому составу и механическим характеристикам которой оговаривает ГОСТ 15527-2004, изготавливается различный металлопрокат. Сортамент и параметры последнего регулируются другими нормативными документами. Трубы, для изготовления которых используется данный сплав, могут производиться как при помощи пластической деформации, так и методом непрерывного литья. При этом изготовление из латуни ЛС59-1 труб методом литья обходится значительно дешевле, чем производство аналогичных изделий, полученных с применением деформационных процессов.

Латунная труба отличается простотой монтажа посредством сварки или пайки

Метод пластической деформации в отношении латуни данной марки используют при производстве проволоки и прутков, которые могут иметь круглую, шестигранную или квадратную форму поперечного сечения. Сам материал изготовления в таком случае также должен отвечать требованиям, который устанавливает ГОСТ 15527-2004 (для изделий, которые из него изготовлены, нормативы указывает ГОСТ 1066).

Из латуни ЛС59-1 производятся листы, отличающиеся высокой плотностью, твердостью и, соответственно, износостойкостью. Благодаря своим характеристикам они успешно используются при изготовлении направляющих станков различного назначения. Кроме того, специальные технологии позволяют изготавливать из такой латуни мягкий, полутвердый и твердый листовой материал. При этом и плотность, и удельный вес таких изделий будут соответствовать аналогичным параметрам исходного материала.

Латунные листы используются для изготовления сантехнических и электротехнических изделий, облицовочных панелей и табличек

Очень активно в промышленности применяются прутки с различной формой поперечного сечения, изготовленные из латуни ЛС59-1. Их отличительными особенностями являются высокая прочность и хорошая обрабатываемость резанием. Немаловажно и то, что изготовление таких изделий (для этого может использоваться технология прокатки или протяжки) отличается невысокой стоимостью. В зависимости от технологии изготовления и сферы использования прутки из латуни ЛС59-1 могут выпускаться в мягком, полутвердом или твердом исполнении.

Механические свойства прутков из латуни Л59-1

Сферы использования

Широкая область применения изделий, изготовленных из латуни ЛС59-1, объясняется такими их характеристиками, как:

невысокая стоимость;
высокая твердость и прочность;
хорошая обрабатываемость резанием;
износостойкость и устойчивость к коррозии.

Все это позволяет успешно использовать данный сплав для изготовления:

элементов зубчатых и червячных соединений;
втулок и вкладышей различного назначения;
крепежных элементов;
трубных изделий.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

ГОСТ 2060-2006 Прутки латунные. Технические условия (с Изменением N 1)

ГОСТ 2060-2006

Группа В55

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МКС 77.150.30
ОКП 18 4570

Дата введения 2008-01-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 “Межгосударственная система стандартизации. Основные положения” и ГОСТ 1.2-97 “Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены”

Сведения о стандарте

1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 106 “Цветметпрокат”, Научно-исследовательским, проектным и конструкторским институтом сплавов и обработки цветных металлов “Открытое акционерное общество “Институт Цветметобработка” (ОАО “Институт Цветметобработка”)

2 ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 29 от 24 июня 2006 г.)

За принятие стандарта проголосовали:


Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Федеральное агентство по техническому регулированию и метрологии
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 января 2007 г. N 1-ст межгосударственный стандарт ГОСТ 2060-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2008 г.

5 ВЗАМЕН ГОСТ 2060-90

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе “Национальные стандарты”.

Информация об изменениях к настоящему стандарту публикуется в указателе “Национальные стандарты”, а текст изменений – в информационных указателях “Национальные стандарты”. В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе “Национальные стандарты”

ВНЕСЕНО Изменение N 1, утвержденное и введенное в действие Приказом Росстандарта от 26.11.2014 N 1825-ст c 01.09.2015

Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 3, 2015 год

1 Область применения

Настоящий стандарт распространяется на тянутые и прессованные латунные прутки круглого, квадратного и шестигранного сечений, применяемые в различных отраслях промышленности.

Стандарт не распространяется на латунные прутки для обработки резанием на автоматах.

Стандарт устанавливает сортамент, технические требования, правила приемки, методы контроля и испытаний, маркировку, упаковку, транспортирование и хранение прутков.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 701-89 Кислота азотная концентрированная. Технические условия

ГОСТ 1012-2013 Бензины авиационные. Технические условия

ГОСТ 1497-84 (ИСО 6892-84) Металлы. Методы испытаний на растяжение

ГОСТ 1652.1-77 (ИСО 1554-76) Сплавы медно-цинковые. Методы определения меди

ГОСТ 1652.2-77 (ИСО 4749-84) Сплавы медно-цинковые. Методы определения свинца

ГОСТ 1652.3-77 (ИСО 1812-76, ИСО 4748-84) Сплавы медно-цинковые. Методы определения железа

ГОСТ 1652.4-77 Сплавы медно-цинковые. Методы определения марганца

ГОСТ 1652.5-77 (ИСО 4751-84) Сплавы медно-цинковые. Методы определения олова

ГОСТ 1652.6-77 Сплавы медно-цинковые. Методы определения сурьмы

ГОСТ 1652.7-77 Сплавы медно-цинковые. Методы определения висмута

ГОСТ 1652.8-77 Сплавы медно-цинковые. Методы определения мышьяка

ГОСТ 1652.9-77 (ИСО 7266-84) Сплавы медно-цинковые. Метод определения серы

ГОСТ 1652.10-77 Сплавы медно-цинковые. Методы определения алюминия

ГОСТ 1652.11-77 (ИСО 4742-84) Сплавы медно-цинковые. Методы определения никеля

ГОСТ 1652.12-77 Сплавы медно-цинковые. Методы определения кремния

ГОСТ 1652.13-77 Сплавы медно-цинковые. Методы определения фосфора

ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия

ГОСТ 2184-77 Кислота серная техническая. Технические условия

ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия

ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу

ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 3560-73 Лента стальная упаковочная. Технические условия

ГОСТ 3773-72 Аммоний хлористый. Технические условия

ГОСТ 4204-77 Кислота серная. Технические условия

ГОСТ 4328-77 Натрия гидроокись. Технические условия

ГОСТ 4520-78 Ртуть (II) азотно-кислая 1-водная. Технические условия

ГОСТ 4521-78 Ртуть (I) азотно-кислая 2-водная. Технические условия

ГОСТ 4658-73 Ртуть. Технические условия

ГОСТ 6507-90 Микрометры. Технические условия

ГОСТ 6709-72 Вода дистиллированная. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю

ГОСТ 9557-87 Поддон плоский деревянный размером 800х1200 мм. Технические условия

ГОСТ 9716.1-79 Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектра

ГОСТ 9716.2-79 Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектра

ГОСТ 9716.3-79 Сплавы медно-цинковые. Метод спектрального анализа по окисным образцам с фотографической регистрацией спектра

ГОСТ 10929-76 Водорода пероксид. Технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15527-2004 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки

ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение

ГОСТ 18242-72* Статистический приемочный контроль по альтернативному признаку. Планы контроля
_______________
* На территории Российской Федерации действует ГОСТ Р ИСО 2859-1-2007 “Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества”.

ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия

ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции

ГОСТ 21140-88 Тара. Система размеров

ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования

ГОСТ 22235-2010 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ

ГОСТ 24047-80 Полуфабрикаты из цветных металлов и их сплавов. Отбор проб для испытания на растяжение

ГОСТ 24104-2001 Весы лабораторные. Общие технические требования**
________________
** На территории Российской Федерации действует ГОСТ Р 53228-2008 “Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания”.

ГОСТ 24231-80 Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 26663-85 Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования

ГОСТ 26877-2008 Металлопродукция. Методы измерений отклонений формы

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю “Национальные стандарты”, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

(Измененная редакция, Изм. N 1).

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 пруток: Сплошное изделие однородного сечения по всей длине в форме круга, квадрата, правильных многоугольников, поставляемое в виде прямых отрезков или свернутое в бухту.

3.2 бухта: Отрезок изделия, свернутый в серию непрерывных витков.

3.2.1 бухта свободной намотки: Бухта, в которой витки неупорядоченно удерживаются вплотную друг к другу.

3.2.2 бухта послойной упорядоченной намотки: Бухта, в которой витки намотаны слоями, параллельными оси бухты таким образом, что последовательные витки в каждом слое идут один за другим.

3.3 мерная длина: Изделие определенной длины, указанной в заказе, в прямом отрезке или в бухте.

3.4 кратная длина: Отрезок целого кратного числа основной длины с припуском на резку и допуском на общую длину.

3.5 плена: Дефект поверхности, представляющий собой отслоение металла языкообразной формы, соединенное с основным металлом одной стороной.

3.6 вмятина: Местное углубление различной величины и формы с пологими краями.

3.7 раковина: Углубление на поверхности изделия от выкрашивания посторонних включений.

3.8 задир: Дефект поверхности в виде широкого продольного углубления с неровным дном и краями, образовавшегося вследствие резкого трения отдельных участков полуфабриката о детали прокатного и отделочного оборудования.

3.9 кольцеватость: Периодически повторяющиеся выступы или углубления металла кольцеобразной или спиралевидной формы.

3.10 трещина: Дефект поверхности, представляющий собой разрыв металла.

3.11 расслоение: Нарушение сплошности металла, ориентированное вдоль направления деформации.

3.12 риска: Дефект поверхности полуфабриката в виде продольного узкого углубления с закругленным или плоским дном, образовавшегося в результате царапания поверхности металла выступами на поверхности прокатного и отделочного оборудования.

3.13 скручивание: Отклонение формы, характеризующееся поворотом поперечного сечения относительно продольной оси прутка.

3.14 кривизна: Отклонение от прямолинейности, при котором не все точки, лежащие на геометрической оси прутка, одинаково удалены от горизонтальной или вертикальной плоскости.

3.15 косина реза: Отклонение от перпендикулярности, при котором плоскость реза образует с продольными плоскостями металлопродукции угол, отличный от 90°.

3.16 коррозионное растрескивание: Разрушительный процесс совместной коррозии и деформации металла за счет остаточных или приложенных напряжений.

3.17 остаточное растягивающее напряжение: Напряжение, остающееся в металле в результате пластической деформации.

3.18 паучковые трещины: Группа трещин, радиально расходящихся от места локального дефекта (удара, забоины, вмятины).

3.19 радиус закругления угла: Величина допускаемого отклонения от формы угла.

3.20 пpecc-утяжина: Несплошность прессованного изделия в виде расслоения металла или неплотности, возникающая на конце прессованного изделия, примыкающего к пресс-остатку, в результате неравномерности течения металла при прессовании.

4 Сортамент

4.1 Номинальный диаметр тянутых прутков и предельные отклонения по диаметру должны соответствовать значениям, указанным в таблице 1.

Таблица 1 – Номинальный диаметр тянутых прутков и предельные отклонения по диаметру

В миллиметрах


Номинальный диаметр	Предельное oтклонение по номинальному диаметру прутков при точности изготовления
	круглых			квадратных и шестигранных
	высокой	повышенной	нормальной	повышенной	нормальной
До 3,0 включ.	±0,04	±0,05	±0,10	–	±0,10
Св. 3,0 до 4,5 включ.	±0,05	±0,08	±0,15	–	±0,15
Св. 4,5 до 6,0 включ.	±0,05	±0,08	±0,15	±0,08	±0,15
Св. 6,0 до 10,0 включ.	±0,06	±0,11	±0,20	±0,11	±0,20
Св. 10,0 до 18,0 включ.	±0,07	±0,14	±0,25	±0,14	±0,25
Св. 18,0 до 30,0 включ.	±0,08	±0,17	±0,30	±0,17	±0,30
Св. 30,0 до 50,0 включ.	±0,10	±0,20	±0,60	±0,20	±0,60
Примечания 1 Из латуни марки ЛС63-3 изготовляют только круглые прутки диаметром от 3,0 до 20,0 мм включительно. 2 За диаметр квадратных и шестигранных прутков принимают диаметр вписанной окружности, т.е. расстояние между параллельными гранями прутка.

4.2 Номинальный диаметр прессованных прутков и предельные отклонения по диаметру должны соответствовать значениям, указанным в таблице 2.

Таблица 2 – Номинальный диаметр прессованных прутков и предельные отклонения по диаметру

В миллиметрах


Номинальный диаметр	Предельное oтклонение по номинальному диаметру прутков при точности изготовления
	круглых		квадратных и шестигранных
	повышенной	нормальной	повышенной	нормальной
До 10 включ.	±0,18	±0,29	–	–
Св. 10 до 18 включ.	±0,22	±0,35	–	–
Св. 18 до 30 включ.	±0,26	±0,42	±0,26	±0,42
Св. 30 до 50 включ.	±0,31	±0,50	–	±0,50
Св. 50 до 80 включ.	–	±0,60	–	±0,60
Св. 80 до 100 включ.	–	±0,70	–	±0,70
Св. 100 до 120 включ.	–	±1,10	–	–
Св. 120 до 160 включ.	–	±1,25	–	–
Св. 160 до 180 включ.	–	±1,40	–	–
Примечание – Знак “-” означает, что прутки указанных диаметров не изготовляют.

4.3 Диаметры, площадь поперечного сечения и теоретическая масса 1 м тянутых и прессованных прутков приведены в приложении А.

4.4 По длине прутки изготовляют немерной, мерной и кратной мерной длины в отрезках и в бухтах.

В отрезках.

– немерной длины

от 1500 до 3000 мм – диаметром от 3 до 4 мм включ.

” 2000 ” 5000 ” ” св. 4 ” 40 ” “

” 1000 ” 4000 ” ” ” 40 ” 80 ” “

” 1000 ” 3000 ” &

ГОСТ 15527-2004

Группа В54

СПЛАВЫ МЕДНО-ЦИНКОВЫЕ (ЛАТУНИ), ОБРАБАТЫВАЕМЫЕ ДАВЛЕНИЕМ

МКС 77.120.99
ОКП 18 0000

Дата введения 2005-07-01


Наименование государства	Наименование национального органа по стандартизации
Азербайджан	Азстандарт
Армения	Армгосстандарт
Беларусь	Госстандарт Республики Беларусь
Казахстан	Госстандарт Республики Казахстан
Кыргызская Республика	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Главгосслужба “Туркменстандартлары”
Узбекистан	Узстандарт
Украина	Госпотребстандарт Украины

4 ВЗАМЕН ГОСТ 15527-70

ВНЕСЕНА поправка, опубликованная в ИУС N 6, 2005 год

Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 1, 2012 год

1 Область применения

2а Нормативные ссылки

2 Марки


		Массовая доля, %
Марка	Пре- дел	Элемент							Сумма прочих эле- ментов	Расчет- ная плот- ность, г/см, при- близи- тельно	Пример применения
		медь	свинец	железо	сурьма	висмут	фосфор	цинк
Л96	мин. макс.	95,0- 97,0	– 0,03	– 0,1	– 0,005	– 0,002	– 0,01	Остальное –	– 0,2	8,9	Листы, ленты, полосы, трубы, прутки, проволока для деталей в электротехнике, для медалей и значков
Л90	мин. макс.	88,0- 91,0	– 0,03	– 0,1	– 0,005	– 0,002	– 0,01	Остальное –	– 0,2	8,8
Л85	мин. макс.	84,0- 86,0	– 0,03	– 0,1	– 0,005	– 0,002	– 0,01	Остальное –	– 0,3	8,7
Л80	мин. макс.	79,0- 81,0	– 0,03	– 0,1	– 0,005	– 0,002	– 0,01	Остальное –	– 0,3	8,7	Листы, ленты, полосы, проволока, художественные изделия, сильфоны, манометрические трубки, гибкие шланги, музыкальные инструменты
Л70	мин. макс.	69,0- 71,0	– 0,05	– 0,07	– 0,002	– 0,002	– –	Остальное –	– 0,2	8,5	Радиаторные ленты, полосы, трубы, теплообменники, музыкальные инструменты, детали, получаемые глубокой вытяжкой
Л68	мин. макс.	67,0- 70,0	0,03	0,1	0,005	0,002	0,01	Остальное –	– 0,3	8,5	Проволочные сетки, радиаторные ленты, трубы для теплообменников, детали, получаемые глубокой вытяжкой
Л63	мин. макс.	62,0- 65,0	– 0,07	– 0,2	– 0,005	– 0,002	– 0,01	Остальное –	– 0,5	8,5	Листы, ленты, полосы, трубы, прутки, фольга, проволока, детали, получаемые глубокой вытяжкой
Л60	мин. макс.	59,0- 62,0	– 0,3	– 0,2	– 0,01	– 0,003	– 0,01	Остальное –	– 1,0	8,4	Штампованные детали, фурнитура
Примечания 1 В латуни марки Л68, предназначенной для изготовления изделий специального назначения, массовая доля элементов не должна быть более: железа – 0,07%, сурьмы – 0,002%, фосфора – 0,005%, мышьяка – 0,005%, серы – 0,002% (сумма прочих элементов – 0,2%). 2 В латунях марок Л96, Л90, Л80, Л70, Л68, Л63, Л60 допускается массовая доля никеля до 0,3% за счет массовой доли меди, которую не учитывают в сумме прочих элементов. 3 В латунях всех марок по согласованию с потребителем можно определять массовую долю олова, алюминия, марганца и кремния, значения которых учитывают в сумме прочих элементов. 4 В латуни марки Л70, применяемой для производства конденсаторных труб и теплообменников, допускается массовая доля мышьяка до 0,06% за счет массовой доли меди, которую не учитывают в сумме прочих элементов. 5 В латуни марки Л63, применяемой в пищевой промышленности, массовая доля свинца не должна быть более 0,05%. 6 Для антимагнитных сплавов массовая доля железа не должна быть более 0,03%. 7 Расчетная плотность указана для расчета справочной теоретической массы изделий. 8 Знак “-“, проставленный одновременно для верхнего и нижнего пределов массовой доли элемента, обозначает, что данный элемент не нормируется и определяется только по указанному в заказе требованию потребителя, и в этом случае содержание данного элемента включается в сумму прочих элементов. 9 Примеси, не указанные в таблице, учитывают в сумме прочих элементов, перечень которых определяют согласованием между потребителем и изготовителем. Примесью следует считать элемент, у которого указан только максимальный предел его содержания.

Таблица 2 – Химический состав свинцовых латуней

Массовая доля, %

Марка

Пре- дел

Элемент

Сумма прочих эле- ментов

Расчет- ная плот- ность, г/см, при- близи- тельно

Пример приме-
нения

медь

свинец

же- лезо

олово

никель

алюми- ний

крем- ний

сурьма

висмут

фосфор

цинк

ЛС74-3

мин.
макс.

72,0-
75,0

2,4-
3,0

–
0,1

–
–

–
0,005

–
0,002

–
0,01

Остальное
–

–
0,25

8,5

Ленты, полосы, прутки

ЛС64-2

мин.
макс.

63,0- 66,0

1,5-
2,0

–
0,1

–
–

–
0,005

–
0,002

–
0,01

Остальное
–

–
0,3

ЛС63-3

мин. макс.

62,0- 65,0

2,4-
3,0

–
0,1

–
0,10

–
–

–
0,005

–
0,002

–
0,01

Остальное
–

–
0,25

8,5

Ленты, полосы, прутки, проволока

ЛС59-1В

мин. макс.

57,0- 61,0

0,8-
1,9

–
0,5

Латунь сплав ЛС59-1 – ГОСТ, характеристики, свойства

Латунь ЛС59-1 – это специальный многокомпонентный сплав, состоящий из меди на 57-60%, цинка на 37,05-42,2%, свинца на 0,8-1,9% и примесей до 0,75%. Цинк и свинец в сплаве являются легирующими элементами, улучшающими физические и химические свойства меди. Сплавы Л63 и ЛС59-1 являются самыми востребованными среди латуней, которые обрабатываются давлением. На практике латунь ЛС59-1 чаще используется в качестве автоматного сплава. На нашем сайте вы можете купить латунь.

Физические свойства

Фазовое состояние сплава ЛС59-1 определяется небольшим количеством вещества в b-фазе, свинец же находится в виде самостоятельной фазы, что объясняет хорошую обрабатываемость резаньем. Это главное свойство свинцовых латуней. Скоростная обработка заготовок из сплава происходит с небольшим износом инструмента. В процессе происходит образование мелкой сыпучей стружки, что обеспечивает чистоту поверхности, которая обрабатывается, и небольшой наклеп при резании. Благодаря хорошей обрабатываемости резаньем, сплав ЛС59-1 используется для производства мелкоразмерных деталей для сверхточной механики.

ЛС59-1 обладает низкой ударной вязкостью, низкой прочностью на изгиб при имеющемся надрезе. Сплав является хорошим конструкционным материалом даже при низких температурных показателях. Пластичность сохраняется при понижении температур вплоть до гелиевых. При средних температурах (200-600°С) в сплаве наблюдается явление хрупкости в связи с многофазовой структурой материала. Ударная вязкость уменьшается с повышением температуры. Материал может покрыться трещинами, поэтому сплав не подходит для ковки.
Латунь ЛС59-1 обладает хорошей прочностью, коррозионной стойкостью к различным средам. Сплав имеет хорошие антифрикционные свойства. Его можно применять при производстве мелких деталей, которые рассчитаны для функционирования при высоком трении (к примеру, подшипники скольжения). Электропроводность и теплопроводность ЛС59-1 меньше чем у меди.

Высокая твёрдость сплава и его стойкость к истиранию позволяет использовать листовые заготовки для производства направляющих элементов разных станков. По показателю предела прочности латунь ЛС59-1 уступает сплаву Л63. Высокая твёрдость нагартованных листов из сплава при хорошей износостойкости определяет их использование для направляющих станков.

Стойкость к коррозии

После того как заготовки из сплава ЛС59-1 проходят обработку, материал не испытывает значительного напряжения. Так как свинец формирует отдельную фазу, сплав имеет хорошую устойчивость к сезонным растрескиваниям, которые могут возникнуть при повышении температуры и влажности окружающей среды. По стойкости к коррозии латунь ЛС59-1 превосходит Л63.

Латунь ЛС59-1 при нормальных условиях устойчива в таких средах: морская и пресная вода, воздух, в том числе морской, сухие газы-галогены, сухой пар при небольших скоростях, фреоны, спирты и антифризы. Относительная устойчивость к коррозии наблюдается в щелочах без перемешивания.

Ограничения по коррозионной стойкости сплава наблюдаются при контакте с жирными и минеральными кислотами, окислительными растворами, хлоридами и сероводородом, в рудничных водах, а также при большом давлении во влажных и насыщенных парах. При контакте латуни ЛС59-1 с алюминием, железом и цинком будет происходить ускоренное разрушение сплава (контактная коррозия).

Применение

Благодаря высокой твёрдости, невысокой стоимости, отличной обрабатываемости на станках, коррозионной стойкости и антифрикционным свойствам, латунь ЛС59-1 успешно используется во всех видах производства. Из сплава массово выпускают различные заготовки. Из него производят: втулки, шестерни, поковки, колёса, трубы, крепежи. Это объясняется хорошей обрабатываемостью на станках. Также из сплава изготавливаются детали самих станков. Они не деформируются и не истираются во время эксплуатации.

Из латуни ЛС59-1 изготавливаются практически все виды проката: плита ЛС59-1, проволока ЛС59-1, круг ЛС59-1, лист ЛС59-1, пруток ЛС59-1.

Из сплава ЛС59-1 методом непрерывного литья делают дешевые трубные заготовки, стоимость которых значительно ниже прессованных. Также из сплава массово выпускают прессованные, полутвёрдые и твёрдые прутки. Нагартованные листы из ЛС59-1 являются одним из наиболее популярных видов проката из латуни. Они применяются в станкостроении. Также из сплава выпускаются листы в твёрдом, полутвёрдом и мягком состоянии. Из прутков, изготовленных из латуни ЛС59-1, при минимальных затратах производят различные мелкие и крупные детали, обладающие хорошими антифрикционными свойствами. Наибольшей популярностью пользуются прутки шестигранной и квадратной формы.

Латунь ЛС59-1

Латунь ЛС59-1 – это сплав меди на 57-60%, цинка на 37,05-42,2%, свинца на 0,8-1,9% и примесей до 0,75%. Цинк и свинец в сплаве являются легирующими элементами, улучшающими и до неузнаваемости изменяющими свойства меди, позволяют снизить стоимость сплава и облегчить механическую обработку деталей из него. Ввиду очень хорошей обрабатываемости особым спросом пользуются прутки из ЛС59-1 для автоматических станков.

Химический состав ЛС59-1 по ГОСТ 15527- 2004
Fe	P	Cu	Pb	Zn	Sb	Bi	Sn	Примесей	–
до 0.5	до; 0.02	57 – 60	0.8 – 1.9	37.05 – 42.2	до 0.01	до 0.003	до 0.3	всего 0.75	Si + Sn < 0.5 %

Химический состав ЛС59-1 указан в ГОСТ 15527- 2004, ГОСТ 2208-2007, ГОСТ 2060-2006, ГОСТ 31366-2008, ГОСТ Р 52597-2006.

Из-за свинца латунь ЛС 59-1 является хрупкой, ломкой при высоком давлении и не выдерживает ударные нагрузки, поэтому совершенно не поддаётся ковке. Сплав ЛС59-1 относится к латуням обрабатываемым давлением, однако прутки из этой латуни чаще обрабатывают на скоростных металлорежущих станках и, соответственно ЛС59-1 причисляют к категории автоматных материалов. ГОСТ на латунные прутки – ГОСТ 2060-90, а на те же прутки для автоматов – ГОСТ Р 52597- 2006. Благодаря наличию свинца в составе латуни ЛС59-1 при обработке изделий из нее резанием образуется мелкая стружка, что позволяет выполнять такую обработку на высоких скоростях. Поэтому латунь ЛС59-1 называют сыпучкой.

Свойства ЛС59-1

Механические свойства отличаются для разных полуфабрикатов из-за метода производства латуни ЛС59-1.

Механические свойства ЛС59-1 при Т=20^oС
Сортамент	s_в – Предел кратковременной прочности	d₅ – Относительное удлинение при разрыве
	МПа	%
Трубы прессованные, ГОСТ 494-90	390
Пруток прессованный, ГОСТ 2060-2006	360	22
Пруток твердый, ГОСТ 31366-2008	490	7
Пруток мягкий, ГОСТ 31366-2008	330	25
Проволока мягкая, ГОСТ 1066-90	340	25-30
Проволока твердая, ГОСТ 1066-90	440-640	1-8
Полоса холоднокатаная твердая, ГОСТ 931-90	460-610	5
Полоса холоднокатаная мягкая, ГОСТ 931-90	340-470	25
Полоса горячекатаная, ГОСТ 931-90	360-490	18

Реально пруток латунный ЛС59-1 производится полутвердым по автоматному ГОСТу. Проволока латунная ЛС59-1 производится как твердая, так и мягкая, её – в отличии от прутков часто можно заменить на латунь Л63.

Мех свойства латунных прутков ЛС59-1
Способ изготовления	Состояние поставки прутков	Диаметр, № ключа или сторона квадрата, мм	Временное сопротивление σ_в, Мпа (кгс/мм²)	Относительное удлинение после разрыва % δ₅	Относительное удлинение после разрыва % δ₁₀	Твердость НВ – по Бринеллю	Твердость HV – по Виккерсу
	прутки мягкие	От 3 до 50 мм	330 (34)	25	22	80	80
	Полутвердые	От 3 до 12 мм	410 (42)	10	8	100	121
Тянутые	Полутвердые	От 13 до 20 мм	390 (40)	15	12	100	121
	Полутвердые	От 21 до 40 мм	390 (40)	18	15	100	121
	Твердые прутки	От 3 до 12 мм	490 (50)	7	5	130	171
Прессованные		От 10 до 50 мм	360 (37)	22	18	—	80
прессованные		От 55 до 180 мм	360 (37)	22	18	—	70

Литейные и технологические св-ва ЛС59-1
Температура плавления ЛС59-1	900 °C
Температура горячей обработки ЛС59-1	780 – 820 °C
Температура отжига ЛС59-1	600 – 650 °C

Применение ЛС59-1

Благодаря хорошей обрабатываемости резанием, в том числе на высоких скоростях, мелкой стружке и чистоте обрабатываемой поверхности из ЛС 59-1 возможно массовое изготовление очень точных мелких деталей, что делает эту латунь незаменимой во многих областях. Больше всего производят пруток латунный ЛС59-1 для автоматной обработки.
Однако, одним из важных недостатков этого сплава является резкое увеличение хрупкости уже при средних температурах, начиная от 200 °С. Поэтому во вращающихся деталях трения скольжения, где возможен сильный нагрев, использовать ЛС59-1 нельзя и вместо неё применяется бронза БрАЖ9-4. Заказчикам деталей вращения и втулок нужно внимательно проверять из какого материала сделан их заказ, так как по внешнему виду бронза БрАЖ и латунь ЛС59-1 неотличимы – желтый, блестящий, золотистый сплав.
Сплав ЛС59-1 обладает антифрикционными свойствами и, поэтому, его можно применять для изготовления различных деталей для работы при высоком трении, например, подшипников скольжения для изготовления которых используют латунные прутки. Так как этот сплав обладает более высокой твёрдостью, чем другие латунные (медь-цинк) сплавы, и имеет стойкость к истиранию, листы из него возможно применять для изготовления направляющих элементов буровых установок, различных станков (направляющие для движения кареток), канатов мостов.

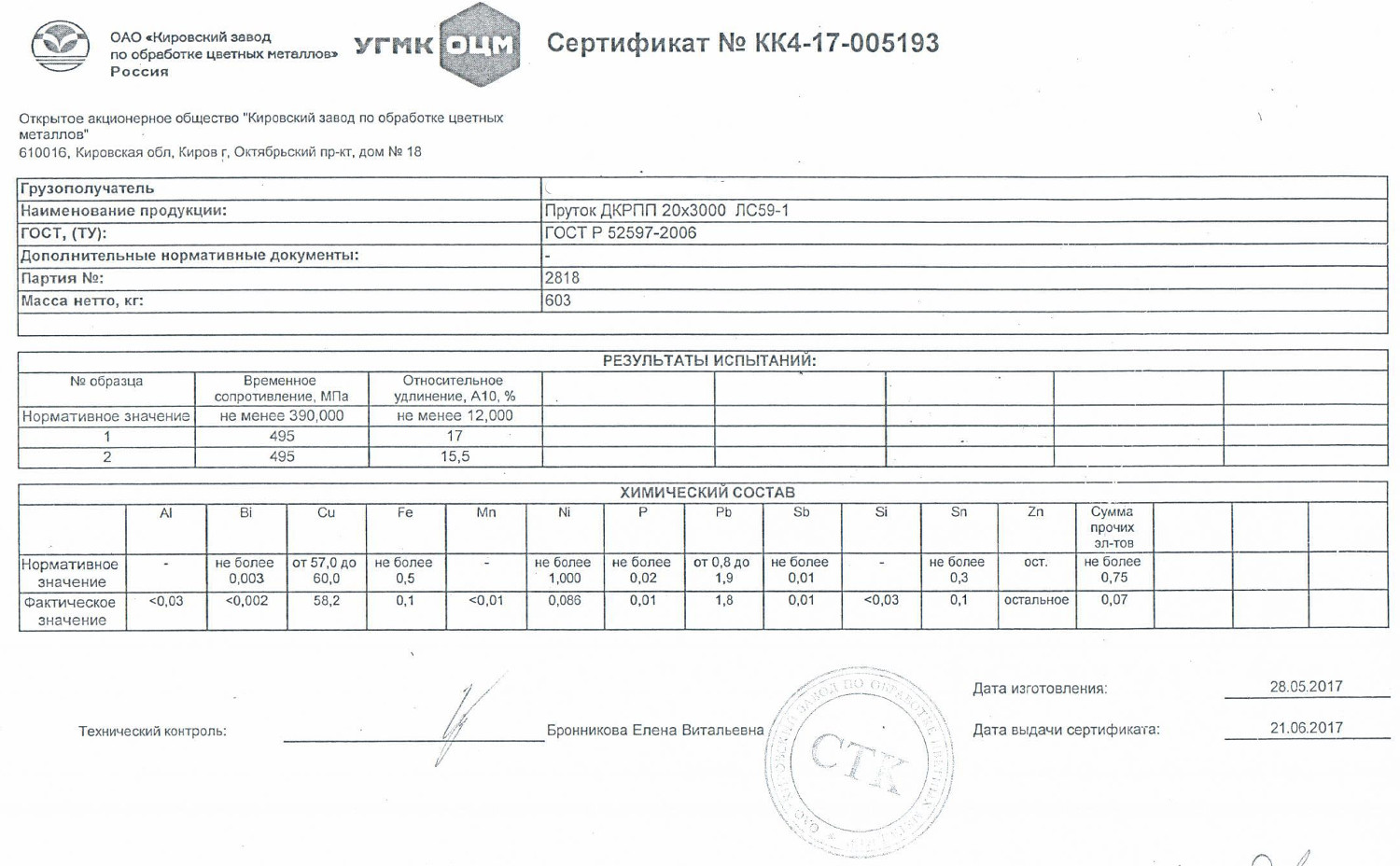

Химсостав латуни ЛС59-1 в сертификате на латунный пруток:

Латунь ЛС59-1 – расшифровка, характеристики, применение

Марка латуни – ЛС59-1

Стандарт – ГОСТ 15527

Медно-цинковые сплавы (латуни) маркируют буквой Л, буква С означает, что латунь легированная свинцом, число 59 – указывает содержание меди в латуни примерно 59%, 1 – указывает содержание свинца в около 1%, остальное – цинк. Латунь свинцовая, обрабатываемая давлением.

Свинцовая латунь марки ЛС59-1 является одним из наиболее распространенных медно-цинковых сплавов. Она отлично переносит горячую обработку давлением, удовлетворительно – холодную, отлично обрабатывается резанием.

Добавки свинца улучшают обрабатываемость резанием и антифрикционные свойства, поэтому латунь ЛС59-1 широко применяются в приборостроении и для изготовления деталей работающих в условиях трения.

Из латуни марки ЛС59-1 изготовляют листы, ленты, полосы, прутки, профили, трубы, проволку, поковки, гайки, кольца, прокладки, ниппеля, тяги, втулки и др.

Основные химические элементы, %			Примеси, %, не более
Cu – медь	Pb – свинец	Zn – цинк	Fe – железо	Sn – олово	Sb – сурьма	Bi – висмут	P – фосфор	Прочие элементы
57-60	0,8-1,9	Остальное	0,5	0,3	0,001	0,003	0,02	0,75

Технологические свойства
Температура литья, °С	1030-1080
Температура горячей деформации, °С	640-780
Температура полного отжига, °С	600-650
Температура отжига для уменьшения остаточных напряжений, °С	285
Обрабатываемость резанием, %	80

Физические свойства
Температура ликвидус, °С	895
Температура солидус, °С	885
Плотность ρ_n, кг/м³	8500
Теплопроводность λ, Вт/(м*К)	105
Удельная теплоемкость c, Дж/(кг*К)	377
Коэффициент линейного расширения α*10⁶, K^-1	21,0
Удельное электрическое осопротивление ρ, мкОм*м	0,065

Механические свойства	Мягкое состояние	Твердое состояние
Временное сопротивление Ϭ_в, МПа	400	650
Предел текучести Ϭ_0,2, МПа	140	520
Относительное удлинение δ, %	45	5
Твердость по Бриннелю, HB	75	150
Модуль нормальной упругости E, ГПа	–	105
Ударная вязкость KCU, МДж/м²	0,5	–

решено: ошибка 59.C0 – HP Support Community

Привет @IZ_Admin,

Спасибо за обращение к форумам поддержки HP!

Я вижу, что вы получаете код ошибки 59 на вашем принтере HP Color LaserJet CP1515n. Я был бы рад помочь вам, и, пожалуйста, не забудьте вернуться к этой теме и отметить «Принять как решение», если я успешно помог вам решить проблему. Если вы хотите сказать «спасибо» за мои усилия, чтобы помочь, нажмите «палец вверх», чтобы дать мне похвалу.

У продукта возникла проблема с одним из двигателей.

59.X Ошибка:

Выключите и включите
В продукте возникла проблема с одним из двигателей.
Выключите устройство, подождите не менее 30 секунд, а затем включите устройство и дождитесь его инициализации.

Если вы используете сетевой фильтр, снимите его. Подключите продукт непосредственно к розетке. Включите питание устройства.

Если вы выполнили все предыдущие шаги, и ваш продукт все еще имеет проблему, обратитесь в сервисную службу.

Обращение в HP для обслуживания во всех странах / регионах, за исключением Азиатско-Тихоокеанского региона.
Сначала перейдите к разделу Проверка гарантии на ваш продукт, чтобы проверить гарантийный статус вашего принтера, а затем перейдите в службу поддержки HP, чтобы найти авторизованного сервисного дилера или запланировать ремонт.
Проверьте статус гарантии: http://h30564.www2.hp.com/hpsc/wc/public/home
Для принтеров, не имеющих гарантии, может взиматься плата за ремонт.
Что вы можете сделать, это использовать следующую ссылку, чтобы создать себе номер дела, а затем позвонить, и это может помочь ускорить процесс вызова:
Шаг 1. Откройте ссылку: http://support.hp.com/us-en / contact-hp
Шаг 2. Введите номер продукта или выберите для автоматического определения
Шаг 3. Прокрутите вниз до «По-прежнему нужна помощь? Заполните форму, чтобы выбрать параметры контакта»
Шаг 4. Прокрутите вниз и выберите параметры контакта HP – нажмите на Получить номер телефона
Появятся номер дела и номер телефона.

Я надеюсь, что эта информация полезна.Пожалуйста, ответьте на этот пост с результатами. Удачи!

Drakster
Я работаю от имени HP

Если вы нашли этот пост полезным, вы можете сообщить об этом другим, нажав « Принять как решение » . Вы также можете выразить свою признательность с благодарностью, нажав кнопку « thumbs up » !

,Тонер-картридж

для HP LaserJet Pro M304 M404 M428 Черный картридж CF259X CF259 Для hp59x (БЕЗ ЧИПА) | |

Картридж с тонером без чипа, вы можете использовать старый чип с тонером.

Товар:	Картридж с тонером для печати CF259X
Характерная черта:	новый совместимый тонер
Используется в:	для HP LaserJet Pro M304 M404 M428
Объем:	10000 страниц А4 5%

Описание товара

Качество заставляет компанию выживать.Поэтому мы проверяем каждую единицу продукции как минимум 5 раз, прежде чем загружать ее в коробку для подтверждения квалификации.

Состояние	Совместимо и оригинально
цвет	черный
Гарантия	12 месяцев
сертификат	ISO9001, ГУК
Торговый термин	EXW, FOB, CIF и т.д.
Оплата	T / T, W U, L / C, и т. Д.

для тонер-картриджа hp………

для картриджа с тонером canon ………..

для цветного тонер-картриджа ………

для тонер-картриджа Brother ………..

для тонер-картриджа oki………

для тонер-картриджа Samsung ………

для тонер-картриджа Kyocera ………

Cc388a Совместимая новая упаковка картриджа с тонером

1.Синий – нейтральный, без логотипа и информации о компании.

2. Красный с нашим LINKCOLOR и информацией о компании.

3.Вы можете сделать пользовательский пакет.

картридж с тонером ————————– 1шт

подушка безопасности ———————————— 1шт

цветная коробка ——————————— 1шт

Костюм для типа принтера:

Тонер-картридж

Размер упаковки: 47 * 28 * 30 (см * см * см)
10шт / коробка

наши сервисы

1.100% качество проверено перед отправкой с завода.

2.Specilized в картридже более десяти лет.

3. Преимущество завода позволяют нам предложить вам конкурентоспособную цену.

4. Профессиональная техническая поддержка и отличное послепродажное обслуживание.

5.Agree 1: 1 заменить дефектный продукт и стоимость доставки оплачивается нами.

6. Гарантия: 2 года.

Информация о компании

LinkColor CO., LTD является самым профессиональным производителем расходных материалов для компьютеров в Шэньчжэне, Китай. (11.15) Мы предоставляем новые и восстановленные картриджи для струйных и тонерных картриджей. Приглашаем посетить наши работы и веб-сайт.

Вопросы-Ответы

1: Могу ли я заказать образец до массового количества?

Да, ты можешь.Это нормальная процедура перед бизнесом.

2: как долго гарантия?

Время 12 месяцев.

3: Могу ли я на заказ упаковки?

Да, ты можешь.

Совместимый картридж с тонером Q2612a

TOP HEADLINES
