Для чего нужен и как работает лубрикатор. Какое масло заливать в лубрикатор?

Сжатый воздух используется для работы пневмо инструмента, который применяется во многих производственных и ремонтных сферах. Но воздух, выходящий из компрессорного оборудования, не готов к использованию без надлежащей подготовки. Находящийся в сжатом воздухе конденсат, масло и другие загрязнители могут нанести инструменту весомый ущерб, значительно сократив срок его службы. Поэтому воздух перед подачей в инструмент необходимо очистить и добавить смазку, установив в пневмолинию влагоотделитель и лубрикатор или модульную группу, которая обеспечивает комплексную подготовку.

Более подробно о подготовке сжатого воздуха рассказано в отдельной статье.

В большинстве пневоинструментов, например, в пневмогайковертах, пневмотрещотках, пневмозубилах, пневмошуруповертах и так далее, сжатый воздух используется для запуска привода(двигателя). Поэтому, кроме очистки воздуха, в воздушный поток должно поступать специальное масло, которое обеспечивает смазку трущихся внутренних механизмов.


Для чего нужен?

Лубрикатор используется в пневмолиниях для распыления масла в поток сжатого воздуха, обеспечивая смазывание внутренних рабочих частей пневматических инструментов и их компонентов, включая приводные цилиндры, клапаны и двигатели. Смазанный воздух помогает снизить износ, обеспечивая плавную и стабильную работу пневматического инструмента.


Разновидности и куда устанавливается

Лубрикаторы подразделяются на:

  • Магистральный (многоточечный);
  • Линейный (одноточечный).

В первом случае лубрикатор устанавливается стационарно в систему воздухоподготовки после регулятора давления или после влагоотделителя с регулятором. Вся система устанавливается как можно ближе к инструменту. Длина шланга между лубрикатором и пневматическим оборудованием не должна превышать 10 метров. Стоит помнить, что такой лубрикатор должен располагаться выше инструмента, так как масляная аэрозоль плохо перемещается вверх.

Многоточечный лубрикатор может обслуживать несколько постов с инструментом. Лубрикаторы могут иметь различные дюймовые диаметры впускного/выпускного отверстия, а также разные по объему колбы для масла.

Пропускная способность зависит от диаметра входного/выходного отверстия, поэтому лубрикатор стоит выбирать, исходя из количества потребляемого инструментом воздуха, чтобы обеспечить максимальную эффективность для всех операторов. Большинство моделей имеют специальный винт, который позволяет регулировать интенсивности подачи масла.

Во втором случае лубрикатор устанавливается сразу после рукоятки инструмента и обеспечивает смазкой единственный инструмент. К тому же, такой лубрикатор может быть установлен в пневмолинию вместе с магистральной моделью для обеспечения большей эффективности.


Как работает?

Воздух, попадая через входное отверстие лубрикатора, проходит через игольчатый клапан, который подсоединен к приемной трубке. Эта трубка погружена в колбу с маслом. Масло подтягивается эффектом Вентури и выбрасывается в виде аэрозоля в выходное отверстие, а затем по шлангу вместе с воздухом попадает в инструмент.


Как заливать масло?

В стационарный лубрикатор масло заливается с помощью воронки через отверстие, которое находится на верхней плоскости оборудования. Как правило, отверстие закручено пробкой под внутренний шестигранник. Если у лубрикатора не предусмотрено специального отверстия, то масло заливается в снятую колбу, а затем устанавливается обратно.

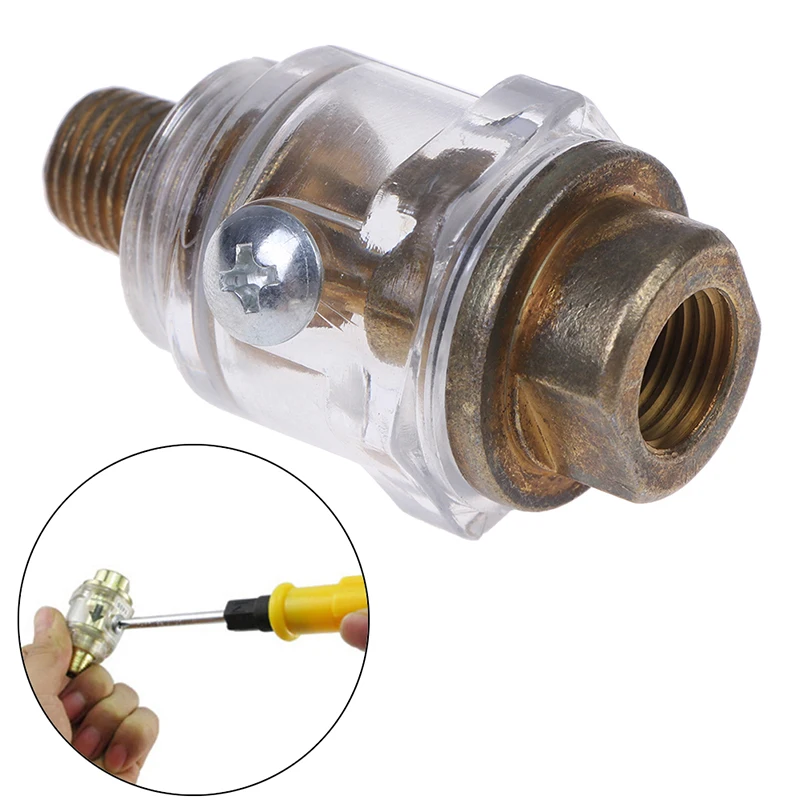

В маленький лубрикатор масло заливается через отверстие на корпусе, которое раскручивается либо крестовой, либо плоской отверткой. Масло закапывается с помощью маленькой пластиковой масленки. Для того, чтобы контролировать уровень масла в лубрикаторе, на его корпусе расположены две отметки – максимального и минимального уровня объема.


Какое масло заливать?

Необходимо использовать специальное гидравлическое масло с вязкостью 32.

Например:

  • Масло Fillinn FL103 0.5 л;
  • Масло FESTO OFSW-32 1 л 152 811;
  • Масло Mobil DTE 24;
  • И так длаее.

PAP-C614B Лубрикатор для пневмоинструмента, 3/8″, усиленный LICOTA

Выберите категорию:

Все Акции!!! Скидки всем!!! » Сезонные акции и скидки » Шиномотажный сезон Акции » Наборы инструмента Акции » Домкраты Акции » Динамометрические ключи Акции » Гайковерты Акции » Гидравлика Акции » Тележка + набор инструмента » Специнструмент Акции Хиты продаж!!! Наборы инструмента » универсальные наборы инструмента » наборы торцевых головок 1/4″ » наборы торцевых головок 3/8″ » наборы торцевых головок 1/2″ » наборы торцевых головок 3/4″ » наборы торцевых головок дюймы » кейсы от наборов инструмента Пневмоинструмент » пневмогайковерты » пневмотрещотки » пистолеты подкачки и продувки » оборудование для подготовки воздуха » разъемы и фитинги » ремонтные комплекты для пневмоинструмента » шланги для пневмоинструмента » шлифовальные пневмомашинки » пневмодрели » бормашинки (шарожницы) пневматические » пневмозубила (пневмомолотки) » прочий пневмоинструмент Динамометрические ключи, редукторы и угломеры » динамометрические ключи » ремонтные комплекты для динамометрических ключей » угломеры » редукторы » динамометрические отвертки Специальный инструмент » универсальные съемники » для ремонта двигателя » для ремонта трансмиссии, сцепления » для ремонта тормозной системы » для замены стекол » для хомутов и шлангов » для ремонта ходовой » специальные головки » съемники масляных фильтров » прочий специнструмент » электрика »» клещи электические » для топливной магистрали и систем кондиционирования Гаечные ключи и наборы ключей » комбинированные ключи и наборы »» комбинированные ключи »» наборы комбинированных ключей » рожковые ключи и наборы »» рожковые ключи »» наборы рожковых ключей » трещоточные ключи и наборы »» трещоточные ключи »» наборы трещоточных ключей » накидные ключи и наборы »» накидные ключи »» наборы накидных ключей » ключи Е-профиль и наборы »» ключи Е-профиль »» наборы ключей Е-профиль » разрезные ключи и наборы »» разрезные ключи »» наборы разрезных ключей » торцевые ключи и наборы »» торцевые ключи »» наборы торцевых ключей » наборы храповичных ключей » ключи серповидные » разводные ключи и КТР » свечные ключи » ударные ключи По марке автомобиля » VAG (Volkswagen, Audi, Skoda, Porsche, Seat) »» Двигатель и трансмиссия »» Ходовая и тормозная система » Mercedes-Benz »» Двигатель и трансмиссия »» Ходовая и тормозная система » BMW »» Двигатель и трансмиссия »» Ходовая и тормозная система » FORD »» Двигатель и трансмиссия »» Ходовая и тормозная система » PSA (Peugeot, Citroen) »» Двигатель и трансмиссия »» Ходовая и тормозная система » OPEL and GM »» Двигатель и трансмиссия »» Ходовая и тормозная система » Renault »» Двигатель и трансмиссия »» Ходовая и тормозная система » Japan (Toyota, Honda, Mazda, Nissan, Mitsubishi, Subaru ) »» Двигатель и трансмиссия »» Ходовая и тормозная система » Chrysler and Jeep »» Двигатель и трансмиссия »» Ходовая и тормозная система » FIAT and ALFA ROMEO »» Двигатель и трансмиссия »» Ходовая и тормозная система » Volvo »» Двигатель и трансмиссия »» Ходовая и тормозная система Угловые ключи и наборы » угловые ключи шестигранные HEX » угловые ключи шестилучевые TORX Балонные ключи Торцевые головки и аксессуары к ним » головки для ручного инструмента »» наборы головок на дин-рейке »» головки 3/4″ »» головки 1/2″ »» головки 3/8″ »» головки 1/4″ »» головки для ручного гайковерта 1″ » ударные головки »» ударные головки 1″ »» ударные головки 3/4″ »» ударные головки 1/2″ » наборы ударных головок » воротки » ремонтные комплекты для воротков » удлинители » трещотки » ремонтные комплекты для трещоток » карданы » переходники и адаптеры » головки со вставкой » наборы головок E-профиль (внутренний TORX) » головки свечные » головки для поврежденного крепежа » держатели головок (дин-рейки) Биты и наборы бит » биты шестигранные HEX » биты шестилучевые TORX » биты двенадцатилучевые SPLINE » биты пятилучевые TS » наборы бит » адаптеры и переходники для бит Отвертки и наборы отверток » отвертки » наборы отверток » отвертки TORX » наборы отверток TORX » отвертки ударные Диагностический инструмент » масломеры » компрессометры » топливомеры » стетоскопы » стробоскопы » прочий диагностический инструмент » ареометры » мультиметры Инструмент для грузовых а/м » Двигатель и трансмиссия » Ходовая и тормозная система Гидравлическмй инструмент и домкраты » домкраты подкатные » домкраты бутылочные »» ремкомплекты для бутылочных домкратов » растяжки гидравлические и наборы » стяжки гидравлические » краны гидравлические » стойки гидравлические » прессы » тележки гидравлические » насосы гидравлические » разъемы и переходники для гидравлического инструмента » опоры резиновые на домкраты и подъёмники » гидроцилиндры домкраты механические Инструмент для кузовного ремонта » арматурный инструмент » кузовные зажимы и цепи » кузовные клещи-струбцины » кузовные правки » рихтовочные молотки и наборы » обратные молотки кузовные » прочий кузовной инструмент » заклёпочники »» заклепки » корщётки » прочее » дыроколы и кромкогибы Покрасочное оборудование » ИК Сушки » Краскопульты » Пескоструйные камеры и пистолеты Гаражное оборудование » лежаки » лебедки и тали » тиски » подставки страховочные и стойки » краны » стенды для двигателя » домкраты реечные » траверса » прочее гаражное оборудование Тележки и ящики инструментальные, ложементы » инструментальные тележки » ложементы с инструментом » ящики и сумки инструментальные Инструмент для смазки и замены технических жидкостей » шприцы, насадки, шланги » устройства для слива и сбора масла -насосы » масленки » насос для перекачки топлива Шарнирно-губцевый инструмент » пассатижи, утконосы и длинногубцы » бокорезы и кусачки » клещи переставные » клещи для стопорных колец » ручные клещи-струбцины » наборы губцевого инструмента Ударно-режущий инструмент » молотки, кувалды, киянки » зубила, керны » выколотки » ножницы по металлу » ножи технические » наборы клейм » наборы ударно-режущего инструмента » просечки » болторезы » гайколомы Измерительный инструмент » штангенциркули » щупы и наборы щупов » микрометры » рулетки » линейки Осветительное оборудование » лампы-переноски Пуско-зарядные устройства » зарядные устройства » пуско-зарядные устройства » Провода прикуривателя (стартовые провода) Компрессоры » компрессоры для накачивания колес » компрессоры Колесный крепеж и секретки » колесный крепеж » секретки на колеса Шиномонтаж » подкачка шин » прочий инструмент для шиномонтажа » головки для шиномонтажа » расходные материалы для шиномонтажа »» грузики самоклеющиеся »» грузики набивные для литых дисков »» грузики набивные для стальных дисков »» грибки »» пакет для колёс »» химия »» вентили »» жгуты для колес Металлообработка » резьбонарезной инструмент »» метчики »» плашки »» наборы метчиков и плашек »» держатели для метчиков и плашек » сверла »» сверла для точечной сварки »» наборы сверел по металлу »» сверла по металлу » напильники и надфили » развертки » восстановление резьбы » коронки биметаллические »» адаптер для биметаллических коронок » Фрезы Экстракторы и шпильковерты Сварка » Расходные материалы для сварки » Сварочные аппараты » Маска сварочная Монтировки, монтажки Автоаксессуары » стяжки груза » провода прикуривателя » троса буксировочные » канистры » знаки аварийной остановки » огнетушители » воронки » жилеты светоотражающие » сумки для наборов автомобилиста » горелки газовые и газ » аптечки » насосы для накачки колес » наборы для ремонта бескамерных шин » Щетки для мытья а/м Инструментальная мебель » верстаки » инструментальные шкафы Вспомогательный инструмент » магниты » зеркала » захваты Aбразив » круги отрезные и зачисные » круги лепестковые шлифовальные Генераторы Электромонтажный инструмент » паяльники » расходники для пайки Цепи и браслеты противоскольжения » браслеты » цепи

Результатов на странице:

5203550658095

A60 и A64 Serv-Oil Upstream SPL (одноточечный лубрикатор) для пневматических инструментов 1/2 и 3/4

Особенности специально разработан для смазывания пневматических инструментов. Его нельзя использовать для общей смазки компонентов, кроме пневматических инструментов. SPL устанавливается в линии подачи воздуха перед пневмоинструментом. Когда инструмент работает циклически, SPL впрыскивает точное количество масла в воздухозаборник инструмента. Как количество масла, так и частота впрыска регулируются.

Клапан потока : Линия подачи воздуха подсоединяется к входу клапана потока. Нейлоновая трубка 1/8 дюйма подсоединяется к соплу в выходном отверстии, затем проходит внутри воздушной линии на небольшом расстоянии от пневматического инструмента. (Примечание: обратный клапан должен быть установлен на конце 1/8 нейлоновая трубка.) Когда пневмоинструмент находится в состоянии покоя, в клапан не поступает воздух. Когда инструмент срабатывает, перепад давления на чувствительном диске открывает проход к счетчику импульсов.

Счетчик импульсов
: При срабатывании пневматического инструмента счетчик импульсов получает воздушный сигнал от клапана потока. Трехпозиционный переключатель на счетчике установлен таким образом, чтобы воздушный сигнал поступал на сервометр в каждом цикле, каждом 5-м цикле или каждом 10-м цикле. Это одно из средств контроля количества смазки, которая будет подаваться на пневматический инструмент.

Сервопривод : Сервопривод представляет собой объемный масляный насос с пневматическим приводом. Он впрыскивает масло при каждом сигнале от счетчика импульсов. Для срабатывания сервометра полученный сигнал должен иметь давление не менее 60 фунтов на кв. дюйм (4 бар). При срабатывании точное количество масла подается к соплу в выпускном отверстии клапана потока, а затем по нейлоновой линии переносится к пневматическому инструменту. Прозрачный индикатор на одном конце сервопривода обеспечивает визуальную проверку подачи масла.

Регулировочная ручка: С помощью регулировочной ручки на конце сервопривода подача масла может быть уменьшена с точным приращением от максимального номинального значения до 10 % от максимального номинального значения (30 % для 2 капельных блоков). .

Резервуар для масла : встроенный резервуар для масла изготовлен из прочного прозрачного нейлона емкостью 10 унций (300 мл). У него есть крышка для быстрого заполнения, и, поскольку резервуар не находится под давлением, его можно заполнить в любое время. Его также можно использовать с системой централизованного заполнения. Рекомендуется самотеком, однако давление наполнения может достигать 30 фунтов на кв. дюйм (2 бар).

SPL можно заказать без встроенного резервуара, и в этом случае воздухоотводчик смотрового купола доступен для использования с системой централизованного заполнения.

Подробнее

Конфигурация продукта

Перейти к концу галереи изображений

Перейти к началу галереи изображений

Выберите необходимые* параметры ниже, чтобы сгенерировать номер детали.

Маслонаполненная трубка

Трубка 25 футов (8 м) с установленным обратным клапаном. Нет

Интегральный резервуар *

NONEINTEGRAL REVEROIUR

Размер порта *

1/2 “3/4”

Рейтинг сервометра (Drops) *

Half-Dropone Drops Drops

Счетчики импульсов и контроллер частотных контактов

ONE Dropone

. Счетчик импульсовДва счетчика импульсовКонтроллер частоты с одним счетчиком импульсовКонтроллер частоты с двумя счетчиками импульсов

Внешний резервуар

 Нет внешнего резервуараВнешний резервуар (M476R)

Thread Type

 NPTFISO G (BSPP)

Search Part

6

6

6
Part Number Description Price
A60041 SPL 1/2″ $181.19
A60041BB SPL 1/2″ $224.86
A60041BBR SPL 1/2″,CONTROLLERS,RES $258. 99
A60041BBW SPL 1/2BSPP,1DRP,COUNTERS $224.86
A60041F SPL 1/2″ $544.26
A60041FW SPL 1/2″ BSPP $544.26
A60041R SPL 1/2″ $215. 32
A60041RW SPL 1/2″ BSPP $215.32
A60041W SPL 1/2″ BSPP $181.19
A60042 SPL 1/2″ $195.30
A60045 SPL 1/2″ $195. 30
A60045BB SPL 1/2″ $238.97
A60045F SPL 1/2″, FREQ.GENERATOR $558.37
A60061 SPL 3/4″ $181.19
A60061BB SPL 3/4″ $224.86
A60061F SPL 3/4″ $544. 26
A60061FW SPL 3/4 ” BSPP $544.26
A60061R SPL 3/4″ $215.32
A60061RW SPL W/RESERVOIR $215.32
A60061W SPL 3/4″ BSPP $181. 19
A60062 SPL 3/4″ $195.30
A60062BBR SPL 3/4,2DRP ,2CNTRS,РЕЗВ. $273.11
A60065 SPL 3/4″ $195.30
A60065BB SPL 3/4″ $238. 97
A64041 SPL W/RESERVOIR 1/2″ $234.78
A64041BB SPL W/RESERVOIR 1/2″ $278.45
A64041BBF SPL W/ RESERVOIR 1/2″ $641.52
A64041BBW SPL W/RESERVOIR 1/2″ BSPP $278. 45
A64041F SPL W/RESERVOIR 1/2″ $597.85
A64041FW SPL W/RESERVOIR 1/2″BSPP $597.85
A64041W SPL W/RES 1/2″ BSPP $234.78
A64042 SPL W/RESERVOIR 1/2″ $248. 89
A64042BB SPL W/RESERVOIR 1/2″ $292.56
A64042W SPL W/RESERVOIR 1/2 ” БСПП $248.89
A64045 SPL W/RESERVOIR 1/2″ $248.89
A64045BB SPL W/RESERVOIR 1/2″ $292. 56
A64045BBF SPL,RES,1/2″,2CNTRS,FREQ $655.63
A64045F SPL W/RESERVOIR 1/2″ $611.96
A64045FW SPL W/RESERVOIR 1/2″BSPP $611.96
A64045W SPL W/RESERVOIR 1/2″BSPP $248. 89
A64061 SPL W/RESERVOIR 3/4 ” $234.78
A64061BB SPL 3/4″ RES.,COUNTERS $278.45
A64061BBW SPL 3/4″BSPP,RES,COUNTERS $278.45
A64061F SPL W/RESERVOIR 3/4″ $597. 85
A64061FW SPL W/RESERVOIR 3/4″BSPP $597.85
A64061W SPL W/ RESERVOIR 3/4″BSPP $234.78
A64062 SPL W/RESERVOIR 3/4″ $248.89
A64062F SPL W/RESERVOIR 3/4″ $611. 96
A64065 SPL W/RESERVOIR 3/4″ $248.89
A64065BB SPL W/RESERVOIR 3/4″ $292.56
PA60041 SPL 1/2 “ $ 164,05
PA60041BB SPL 1/2″ $ 207,72
PA60048
PA60048
PA60048
PA60048
70088
. 1 $241.86
PA60041BBW SPL 1/2BSPP,1DRP,COUNTERS $207.72
PA60041F SPL 1/2″ $527.12
PA60041FW SPL 1 /2″ BSPP $527.12
PA60041W SPL 1/2″ BSPP $164. 05
PA60042 SPL 1/2″ $178.16
PA60045 SPL 1/2″ $178.16
PA60045BB SPL 1/2″ $221.83
PA60045F SPL 1/2″ $541.23
PA60045RW SPL 1/2″BSPP,RESERVOIR $212. 30
PA60045W SPL 1/2″ BSPP $178.16
PA60061 SPL 3/4″ $164.05
PA60061BB SPL 3/4″ $207.72
PA60061F SPL 3/4″ $527. 12
PA60061FW SPL 3/4 “BSPP $ 527,12
PA60061R SPL 3/4, RES.0766 PA60061W SPL 3/4″ BSPP $164.05
PA60062 SPL 3/4″ $178.16
PA60062BB SPL 3/4,2DROP,2 COUNTERS $221. 83
PA60065 SPL 3/4″ $178.16
PA60065BB SPL 3/4″ $221.83
PA64041 SPL W/RESERVOIR 1/2″ $217.64
PA64041BB SPL W/RESERVOIR 1/2″ $261.31
PA64041BBF SPL W/RESERVOIR 1/2″ $624. 38
PA64041BBW SPL W/RESERVOIR 1/2″ BSPP $261.31
PA64041F SPL W/RESERVOIR 1/2″ $580.71
PA64041FW SPL W/RESERVOIR 1/2″BSPP $580.71
PA64041W SPL W/RESERVOIR 1/2″BSPP $217. 64
PA64042 SPL W/Reservoir 1/2 “ $ 231,76
PA64042BB SPL W/RESEROIUR 1/2″ $ 275.43.0088 $231.76
PA64045 SPL W/RESERVOIR 1/2″ $231.76
PA64045BB SPL W/RESERVOIR 1/2″ $275. 43
PA64045BBF SPL,RES,1/2,2CNTRS,FREQ $638.49
PA64045F SPL W/RESERVOIR 1/2″ $594.83
PA64045FW SPL W/RESERVOIR 1/2″BSPP $594.83
PA64045W SPL W/RESERVOIR 1/2″BSPP $231. 76
PA64061 SPL W/RESERVOIR 3/ 4″ $217.64
PA64061BB SPL 3/4″ RES.,COUNTERS $261.31
PA64061BBFW SPL 3/4″BSP,RES,FREQ,CNTR $624.38
PA64061BBW SPL 3/4″BSPP,RES,COUNTERS $261. 31
PA64061F SPL W/RESERVOIR 3/4″ $580.71
PA64061FW SPL W/RESERVOIR 3/4″BSPP $580.71
PA64061W SPL W/RESERVOIR 3/4″BSPP $217.64
PA64062 SPL W/RESERVOIR 3/4″ $231. 76
PA64062F SPL W/RESERVOIR 3/4″ $594.83
PA64065 SPL W/RESERVOIR 3/4″ $231.76
PA64065BB SPL W/RESERVOIR 3/4″ 275,43 $

Смазочное масло для поддержания эффективности пневматических инструментов – WORKMASTER в 3 раза дольше!

Проблема: Использование неподходящего масла для пневматических инструментов для шлифовальных машин, ударных гайковертов и лебедок

Сжатый воздух содержит влагу, грязь, пыль и другие загрязняющие вещества, которые мешают правильному функционированию пневматических инструментов, устройств открывания загрузочных люков и всего другого пневматического оборудования. . Влага существует практически на всех авиалиниях из-за относительной влажности воздуха и конденсации, вызванной расширением и охлаждением сжатого воздуха. Смазочные материалы, не разработанные специально для работы в присутствии влаги, могут взаимодействовать с этой влагой с образованием шлама, ржавчины и смолы. Это особенно верно для пневматических инструментов, которые оставлены на хранении или не используются в течение длительного времени. Другие загрязняющие вещества могут проходить через систему фильтров, вызывая образование лаков и липких веществ в пневматических инструментах и ​​воздушных линиях, что снижает производительность инструментов. Неподходящие смазочные масла для пневматических инструментов, такие как гидравлические масла, моторные масла и проникающие масла, обычно используемые в пневматических инструментах, не предназначены для пневматических систем. Неподходящие смазочные материалы для пневматических инструментов не способны бороться с влагой и загрязнениями в воздушной линии и могут фактически повредить такие инструменты, как отбойные молотки и открыватели ворот.

Большинство производственных предприятий, перерабатывающих заводов, коммунальных служб и подрядчиков используют пневматические инструменты и оборудование. Срок службы и производительность этих пневматических инструментов имеют важное значение для работы и производительности объекта или рабочей площадки. Медленная работа, плохая производительность и более короткий срок службы инструмента сводят на нет достижения в производительности, достигнутые в других местах. Несоответствующее или, что еще хуже, неправильное масло для пневматических инструментов является основной причиной плохой работы как поршневых, так и ротационных пневматических двигателей.

Решение: использование масла для пневматических инструментов TOOL-LUBE

WORKMASTER Масло для пневматических инструментов TOOL-LUBE специально разработано для пневматических отверток и гайковертов, устройств открывания ворот бункерных вагонов, пневматических подъемников и другого пневматического оборудования.
