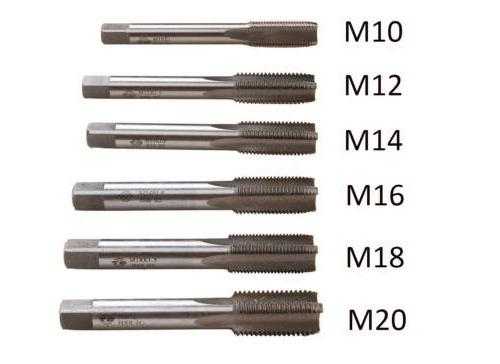

М10-резьба: как это?

Одним из достижений, которое сыграло немаловажную роль в ускорении научно-технического прогресса, отличающего последние 500 лет истории человечества, является изобретение резьбового соединения. Давайте подробнее рассмотрим его особенности.

Заклепки и клинья

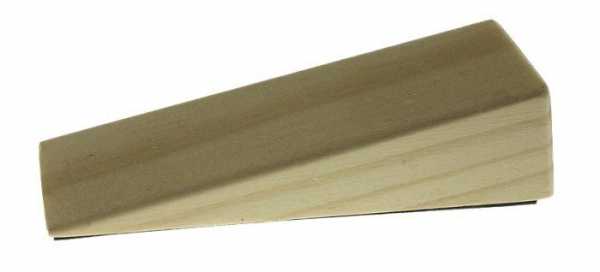

В древние времена прочность сборным конструкциям придавалась такими способами соединения как клинья (в деревянных изделиях) и заклепки (в изделиях из металла). Главным недостатком подобных соединений была и остается невозможность повторного использования крепежных приспособлений.

Клинья и заклепки имеют одноразовое использование, а это требует излишних затрат. Первые резьбы также имели существенное ограничение, поскольку они изготавливались не на станках для нарезания, а при помощи шаблонов, которыми резьбу выковывали на раскаленном металле. О взаимозаменяемости деталей, имевших внешнюю и внутреннюю резьбу, изготовленную таким образом, речь не шла.

Метрическая резьба

В большинстве стран мира принята метрическая система измерения, в основе которой лежит условность, что в одном метре находится тысяча миллиметров. Эта система измерения и набиравшее обороты производство машин привело к широкому распространению метрической резьбы и простоте ее обозначения. К примеру, обозначение М10 (резьба) – здесь буква «М» указывает на ее диаметр в метрической системе измерений.

Однако это еще не все параметры, которыми характеризуется резьбовое соединение. В данном случае в характеристике “резьба М10”, диаметр обозначен числом 10, оно указывает на внешний диаметр на болте. Кроме диаметра резьбы, есть еще такой показатель, как шаг резьбы.

В зависимости от необходимости прочности соединения, шаг резьбы может быть разным. Так, стандартная резьба М10 может иметь следующие значения шага:

  • 0,5 мм;
  • 0,75 мм;
  • 1 мм;
  • 1,25 мм.

Для самой крупной стандартной резьбы шаг в ее обозначении может не указываться, поскольку он принят за основной. Значит, если мы видим обозначение М10, и после этого нет никаких добавлений, то по умолчанию эта М10-резьба имеет шаг 1,25 миллиметра.

Внутренняя метрическая резьба

Естественно, для того чтобы резьбовое соединение было применено, должны сочетаться две резьбы, нарезанные в соответствующих местах соединяемых деталей:

  • внешняя – на болте или шпильке;
  • внутренняя – в гайке или теле детали.

В детали, в которой будет применяться внутренняя резьба М10, отверстие должно быть высверлено с учетом длинны и шага. Этот диаметр зачастую легко вычислить, имея элементарные знания в математике и даже не имея под рукой таблиц со стандартными значениями, поскольку принятый в метрической системе стандарт для резьбы имеет угол вершины профиля 60 градусов.

Правила равнобедренного треугольника и теорема Пифагора позволят с легкостью определить, что высота резьбы с шагом 1 миллиметр будет равна 0,866 миллиметра. Таким образом, отверстие, в котором будет создаваться М10-резьба, должно составлять не менее 8,268 мм:

10 – 0,866 – 0,866 = 0,8268

Поскольку резьба находится с двух сторон от оси сверления, высоту резьбы отнимаем от внешнего диаметра два раза.

Почему существует разный шаг

Как уже говорилось ранее, в зависимости от требуемой прочности соединения применяется разный шаг резьбы. Наиболее распространенный среди используемых в машиностроении и других областях – это крупный шаг. Однако для повышенной прочности соединения применяется и малый шаг резьбы.

Его, помимо этого, используют также и там, где требуется большая точность. Например, в измерительном инструменте более высокой точности, нежели штангенциркуль, используется метрическая резьба с малым или очень малым шагом резьбы. В таком случае поступательное движение, размер которого нужно измерить, распределяется на длину окружности резьбы, что дает возможность измерять не только десятые, но и сотые доли миллиметра.

Естественно, что крупный шаг резьбы помешает точному измерению. Ведь М10-резьба с крупным шагом в 1,25 миллиметра будет иметь измерительную точность в два с половиной раза меньшую, нежели с очень мелким шагом в 0,5 миллиметра.

Стоит отметить, что из-за более сложного (с точки зрения технологии) получения резьбы с очень малым шагом, она практически не применяется в машиностроении. Основная область ее применения – это измерительный инструмент.

Хотя большинство резьбовых соединений имеет правую резьбу (чтобы закрутить болт, его нужно вращать по часовой стрелке), при необходимости может применяться и левая. Например, комплект педалей для велосипеда имеет левую и правую крепежную резьбу.

fb.ru

Размеры резьбы М 100-М 125 (полная таблица ГОСТ)

Размер резьбы М105 :

– диаметр исходного стержня: 105 (мм);
– шаг (расстояние между нитками): 6 (мм);
– наружный диаметр по гребню нитки (d): 105 (мм);
– средний диаметр (d2): 101.103 (мм);
– внутренний диаметр по дну нитки (d3): 97.639 (мм).

Размер резьбы М110 :

– диаметр исходного стержня: 110 (мм);
– шаг (расстояние между нитками): 6 (мм);
– наружный диаметр по гребню нитки (d): 110 (мм);
– средний диаметр (d2): 106.103 (мм);
– внутренний диаметр по дну нитки (d3): 102.639 (мм).

Размер резьбы М115 :

– диаметр исходного стержня: 115 (мм);
– шаг (расстояние между нитками): 6 (мм);
– наружный диаметр по гребню нитки (d): 115 (мм);
– средний диаметр (d2): 111.103 (мм);
– внутренний диаметр по дну нитки (d3): 107.639 (мм).

Размер резьбы М120 :

– диаметр исходного стержня: 120 (мм);
– шаг (расстояние между нитками): 6 (мм);
– наружный диаметр по гребню нитки (d): 120 (мм);
– средний диаметр (d2): 116.103 (мм);
– внутренний диаметр по дну нитки (d3): 112.639 (мм).

Размер резьбы М125 :

– диаметр исходного стержня: 125 (мм);
– шаг (расстояние между нитками): 8 (мм);
– наружный диаметр по гребню нитки (d): 125 (мм);
– средний диаметр (d2): 119.804 (мм);
– внутренний диаметр по дну нитки (d3): 115.185 (мм).

razmery.info

какой стандартный(основной) шаг резьбы для болта М10?

Техника СТАС Роменский 2 (188) какой стандартный(основной) шаг резьбы для болта М10? 9 лет
