Мачтовая трансформаторная подстанция: принцип работы и назначение

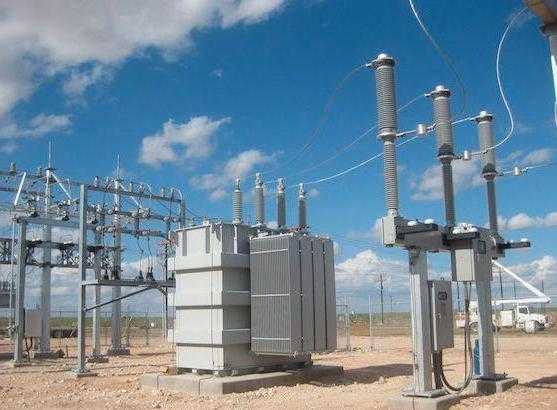

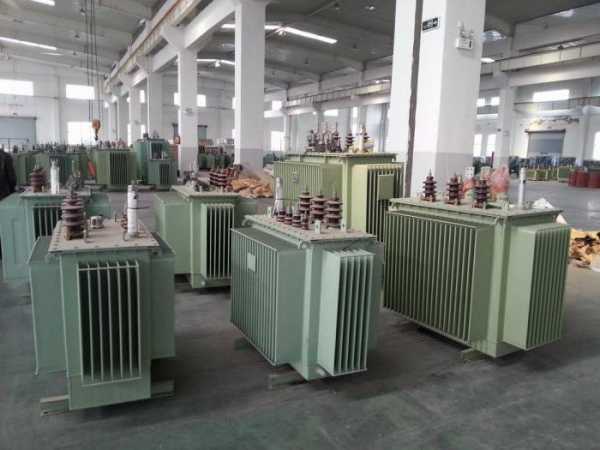

Трансформаторные подстанции являются неотъемлемой частью современной инфраструктуры энергоснабжения. Они задействуются на этапе распределения электроэнергии, позволяя минимизировать процессы искажения характеристик тока при его передаче на дальние расстояния. Существуют разные виды таких объектов, которые отличаются особенностями конструкционного исполнения, подходом к монтажу и эксплуатации. В свою очередь, мачтовая трансформаторная подстанция является наиболее распространенным сооружением такого типа, обеспечивая целый ряд преимуществ.

Общие сведения о мачтовой подстанции

Мачтовая, или столбовая, подстанция выполняется в виде одиночного трансформаторного блока, который в зависимости от характеристик может работать с мощностным диапазоном 25-250 кВА. В процессе эксплуатации такие установки в среднем могут принимать электроэнергию переменного тока с показателем напряжения порядка 6 кВ. При условии качественной установки столбовая трансформаторная подстанция способна поддерживать оптимальные рабочие показатели и в условиях мороза, и при высоких температурах в летнее время.

Большую опасность представляют угрозы, связанные с прямой функцией таких объектов. В зависимости от условий эксплуатации могут быть риски коротких замыканий, перегрузок линий, междуфазных сбоев и перенапряжений. По этой причине уже в базовой комплектации мачтовая трансформаторная подстанция снабжается широким перечнем защитных систем. Кроме того, предусматриваются электрические и механические блокираторы, обеспечивающие безопасность для обслуживающего персонала.

Назначение мачтовой подстанции

Функция трансформаторной подстанции связана с необходимостью понижения потерь в линиях электропередачи. Эта задача может достигаться разными способами, но в данном случае установка должна обеспечивать увеличение напряжения в сети. Для этого подстанция обеспечивается электроустановкой, выполняющей функцию преобразования и распределения энергии. В рабочем процессе задействуется несколько компонентов, среди которых – распределительные устройства, системы управления и вспомогательные механизмы, обеспечивающие задачи поддержки работы самого сооружения. Опять же, в зависимости от сферы применения и условий эксплуатации распределение электрической энергии мачтовой подстанцией может происходить при разных характеристиках энергосистемы. Также в некоторых моделях предусматривается выполнение задачи учета электроэнергии. Оно достигается с помощью предустановленных счетчиков, которые могут работать и по принципу электрохимических реакций, и за счет механического действия.

Принцип действия

Источником энергии, поставляемой подстанции, являются полноценные объекты генерации электричества. От них напряжение подается на преобразующую и распределяющую подстанцию, которая чаще всего располагается поблизости. Вышеупомянутая функция увеличения напряжения с целью минимизации потерь в линии выполняется благодаря действию повышающих трансформаторных аппаратов. В дальнейшем приемником электричества может выступить и понижающий трансформатор, который оптимизирует характеристики напряжения до оптимальных с точки зрения использования в местной сети. Для стабильного выполнения этих задач мачтовая трансформаторная подстанция должна регулярно охлаждаться. Обычно системы охлаждения представляют собой устройства с механизмами подачи масла. Это одна из систем, повышающих надежность работы подстанций такого типа.

Виды мачтовых подстанций

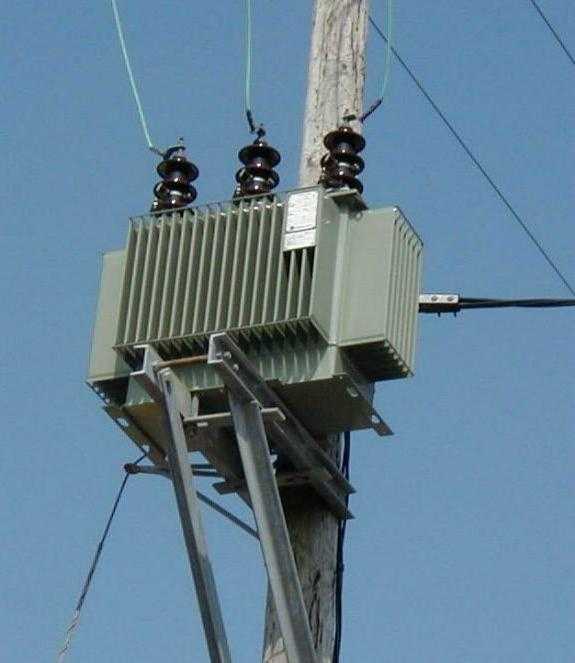

Существуют два подхода к реализации конструкционного исполнения таких подстанций. Более простым вариантом является комплектная трансформаторная подстанция, которая имеет А-образное внешнее исполнение. В состав таких сооружений входит набор разъединителей с приводными механизмами, разрядные элементы, предохранители и непосредственно силовой трансформаторный блок с распределяющим модулем.

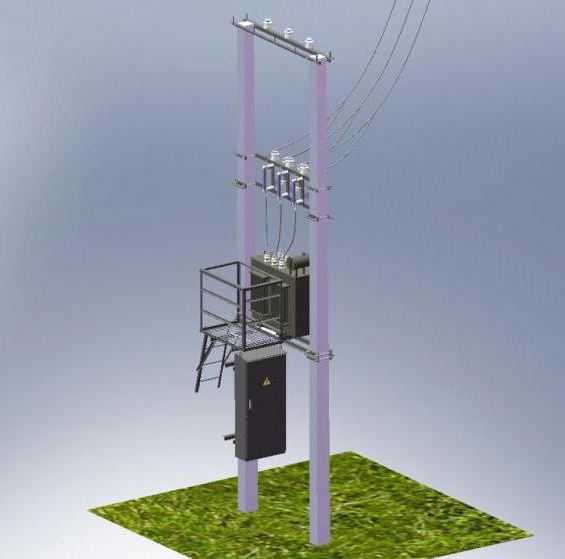

Второй вариант представляет собой усложненную, более функциональную и производительную П-образную станцию. И если первая разновидность чаще всего бывает комплектной, то в данном случае монтаж может производиться с применением готовых к установке блоков. Впрочем, и комплектная трансформаторная подстанция часто применяется в этой конфигурации. В состав данной системы входит тот же набор компонентов, но с некоторыми отличиями. В частности, П-образная станция также имеет ограничители напряжения, а распределительный модуль обычно представляется устройствами низкого напряжения

Как устанавливается столбовая трансформаторная подстанция?

Монтажные мероприятия предусматривают выполнение нескольких операций, среди которых – доставка оборудования, сборочные действия и крепление опорных элементов. Далее производится выверка положения установки, после чего подготовленные блоки наполняются электротехническим оборудованием. Непосредственное соединение устройств между собой производится только после окончательной ревизии и настройки аппаратов. Обычно мачтовая трансформаторная подстанция комплектуется оборудованием с помощью спецтехники. Например, силовой трансформатор может подниматься на опору автокраном. Затем осуществляется крепление блока – на железобетонных опорах фиксация производится с применением металлической рамы, которая, в свою очередь, удерживается на опоре металлическими хомутами.

Заключение

Столбовые подстанции благодаря своей конструкции получили широкое распространение в разных отраслях. Предприятия выпускают специальные модели для эксплуатации в сельском хозяйстве, совершенствуют базовые серии универсального назначения, разрабатывают мощные комплектные сооружения для обслуживания нужд промышленных объектов и т. д. Но независимо от исполнения, трансформаторная подстанция мачтового типа уверенно развивается и в технологическом отношении. Производители выпускают комплектующие нового поколения, работа которых уже строится на принципах автоматизации. С одной стороны, этот переход усложняет конструкции и управление ими, но с другой – позволяет оптимизировать энергозатраты и финансовые расходы на обслуживание, не говоря о повышении надежности и безопасности.

fb.ru

Мачтовая (трансформаторная) подстанция – это… Что такое Мачтовая (трансформаторная) подстанция?

Строительный словарь.

Масса
Межсистемный переток

Смотреть что такое “Мачтовая (трансформаторная) подстанция” в других словарях:

мачтовая трансформаторная подстанция — мачтовая трансформаторная ПС МТП Открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС. [ПУЭ, п. 4.2.11]… … Справочник технического переводчика
мачтовая трансформаторная подстанция — мачтовая трансформаторная ПС МТП Открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС. [ПУЭ, п. 4.2.11]… … Справочник технического переводчика
мачтовая (трансформаторная) подстанция
— 32 мачтовая (трансформаторная) подстанция Открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких опорах линии электропередачи, не требующая наземных ограждений 605 02 19* de Maststation en pole mounted… … Словарь-справочник терминов нормативно-технической документации
мачтовая трансформаторная подстанция — 3.1.3 мачтовая трансформаторная подстанция : Открытая подстанция, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор BЛ) с площадкой обслуживания на высоте, не требующей ограждения. Источник: СТО… … Словарь-справочник терминов нормативно-технической документации
Мачтовая трансформаторная подстанция — Мачтовая трансформаторная ПС (МТП) открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС… Источник: Приказ … Официальная терминология
Мачтовая (трансформаторная) подстанция — – открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких опорах ЛЭП, не требующая наземных ограждений. ГОСТ 24291 90 … Коммерческая электроэнергетика. Словарь-справочник
трансформаторная подстанция — 26 трансформаторная подстанция; ТП Электрическая подстанция, предназначенная для преобразования электрической энергии одного напряжения в энергию другого напряжения с помощью трансформаторов 605 01 03 de Umspannstation en transformer substation… … Словарь-справочник терминов нормативно-технической документации
столбовая трансформаторная подстанция — столбовая трансформаторная ПС СТП Открытая трансформаторная ПС, все оборудование которой установлено на одностоечной опоре ВЛ на высоте, не требующей ограждения ПС [Приказ Минэнерго РФ от 20.06.2003 N 242 “Об утверждении глав Правил… … Справочник технического переводчика
Подстанция — КТП комплектная трансформаторная подстанция, используемая для питания в небольших населенных пунктах Электрическая подстанция часть системы передачи и распределения электрической энергии, в которой происходит повышение или понижение значения… … Википедия
Подстанция электрическая — КТП комплектная трансформаторная подстанция, используемая для питания в небольших населенных пунктах Электрическая подстанция часть системы передачи и распределения электрической энергии, в которой происходит повышение или понижение значения… … Википедия

dic.academic.ru

Мачтовая трансформаторная подстанция серии МТП, мощностью 25…250 кВА

Мачтовая трансформаторная подстанция МТП и столбовая СТП, шкафного исполнения, наружной установки, мощностью силового трансформатора 25…250 кВА.

Назначение и область применения МТП и СТП

Мачтовая (столбовая) трансформаторная подстанция (МТП) и (СТП) предназначена для приема электрической энергии переменного тока классом напряжения 10 (6) кВ, и преобразования её в электрическую энергию напряжением 0,4 (0,23) кВ для потребителей в районах с умеренным климатом (от минус 45 до плюс 40 °С).

Мачтовая (столбовая) трансформаторная подстанция (МТП) и (СТП) применяется для электроснабжения небольших потребителей в том числе – отдельных населенных пунктов и небольших объектов потребителей (в том числе фермерских хозяйств, садово-огороднических участков, относящихся к III категории по надежности электроснабжения.

Основные технические параметры мачтовой МТП (столбовой СТП) трансформаторной подстанции

Наименование

Значение параметра

Номинальная мощность силового трансформатора, кВА

100

160

250

Схема и группа соединения обмоток трансформатора

У/Ун-0; У/Zн-11; Д/Ун-11**

Номинальное напряжение на стороне ВН, кВ

Номинальный ток предохранителя на стороне ВН, А

8,0

5,0

10,0

8,0

16,0

10,0

20,0

16,0

31,0

20,0

50,0

31,5

Номинальное напряжение на стороне НН, кВ

0,4

Номинальный ток отходящих линий на стороне НН, А

Линия 1

31,5

Линия 2

31,5

100

Линия 3

–

100

160

Линия 4

–

250

Уличное освещение

16 (25*)

* по согласованию заказчика

** трансформатор мощностью 160 и 250 кВА

Конструкция мачтовой (столбовой) трансформаторной подстанции (МТП) и (СТП)

По схеме подключению к сети переменного тока со стороны высокого напряжения (ВН) Мачтовая (МТП) или Столбовая (СТП) трансформаторная подстанция представляет собой подстанцию тупикового исполнения с воздушным вводом высокого напряжения (ВН). Конструктивно МТС и СТП состоит из

– Высоковольтный ввод. Защита трансформатора и линии ЛЭП осуществляется высоковольтными предохранителями серии ПКТ или аналогичными.

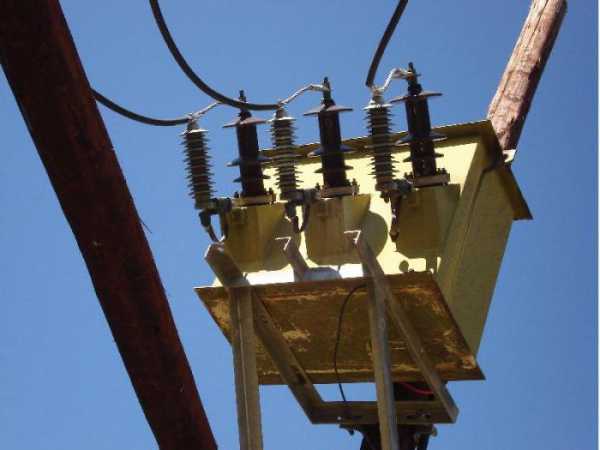

– МТП и СТП подключается к ЛЭП посредством разъединителя, серии РЛНД-10 или аналогов, который поставляется комплектно с подстанцией, разъединитель РЛНД-10 (монтируется на ближайшей к подстанции опоре).

Габаритный, установочный размер подстанции МТП(СТП) мощностью 25-100 кВА << (ЗАГРУЗИТЬ)

Габаритный, установочный размер подстанции МТП(СТП) мощностью 160 и 250 кВА << (ЗАГРУЗИТЬ)

– МТП и СТП обеспечивает учет активной и реактивной электрической энергии. По требованию заказчика возможна установка счетчика любой модификации.

В МТП и СТП имеется фидер уличного освещения, который оснащен устройством ручного и автоматического управления уличным освещения.

На стороне низкого напряжения (НН) МТП и СТП предусматриваются следующие виды защит:

– от перегрузки и коротких замыканий линий 0,4 кВ;

– от коротких замыканий цепей обогрева и цепей освещения КТП.

Схема принциальная электрическая подстанции МТП (СТП) мощностью 25 и 40 кВА << (ЗАГРУЗИТЬ)

Схема принциальная электрическая подстанции МТП (СТП) мощностью 63…250 кВА << (ЗАГРУЗИТЬ)

Конструкция МТП и СТП имеет электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.

Достоинства МТП и СТП:

– безопасны для окружающей среды;

– конструкция обеспечивает быстрый монтаж и пуск на месте эксплуатации;

– имеют резиновые уплотнения на дверях отсека НН.

Срок службы трансформаторных подстанций серии МТП и СТП составляет 30 лет.

Опросной лист для заказа столбовой (мачтовой) трансформатороной подстанции << (ЗАГРУЗИТЬ)

Краткое описание трансформатороной подстанции серии МТП (СТП) мощностью 25-250 кВА

Спецалисты компании ответят на все вопросы о поставке трансформаторных подстанций

www.bottelectro.ru

мачтовая (трансформаторная) подстанция – это… Что такое мачтовая (трансформаторная) подстанция?

мачтовая (трансформаторная) подстанция

32 мачтовая (трансформаторная) подстанция

Открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких опорах линии электропередачи, не требующая наземных ограждений

605-02-19^*

de Maststation

en pole-mounted substation

fr poste sur poteau

3.3.118 мачтовая (трансформаторная) подстанция (МТП): Открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких опорах линии электропередачи, не требующая наземных ограждений.

[ГОСТ 24291-90, пункт 32]

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

мачта
мачтовая трансформаторная подстанция

Смотреть что такое “мачтовая (трансформаторная) подстанция” в других словарях:

мачтовая трансформаторная подстанция — мачтовая трансформаторная ПС МТП Открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС. [ПУЭ, п. 4.2.11]… … Справочник технического переводчика
мачтовая трансформаторная подстанция — мачтовая трансформаторная ПС МТП Открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС. [ПУЭ, п. 4.2.11]… … Справочник технического переводчика
мачтовая трансформаторная подстанция — 3.1.3 мачтовая трансформаторная подстанция : Открытая подстанция, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор BЛ) с площадкой обслуживания на высоте, не требующей ограждения. Источник: СТО… … Словарь-справочник терминов нормативно-технической документации
Мачтовая трансформаторная подстанция — Мачтовая трансформаторная ПС (МТП) открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС… Источник: Приказ … Официальная терминология
Мачтовая (трансформаторная) подстанция — English: Pole mounted substation Открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких опорах линии электропередачи, не требующая наземных ограждений (по ГОСТ 24291 90) Источник: Термины и определения в… … Строительный словарь
Мачтовая (трансформаторная) подстанция — – открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких опорах ЛЭП, не требующая наземных ограждений. ГОСТ 24291 90 … Коммерческая электроэнергетика. Словарь-справочник
трансформаторная подстанция — 26 трансформаторная подстанция; ТП Электрическая подстанция, предназначенная для преобразования электрической энергии одного напряжения в энергию другого напряжения с помощью трансформаторов 605 01 03 de Umspannstation en transformer substation… … Словарь-справочник терминов нормативно-технической документации
столбовая трансформаторная подстанция — столбовая трансформаторная ПС СТП Открытая трансформаторная ПС, все оборудование которой установлено на одностоечной опоре ВЛ на высоте, не требующей ограждения ПС [Приказ Минэнерго РФ от 20.06.2003 N 242 “Об утверждении глав Правил… … Справочник технического переводчика
Подстанция — КТП комплектная трансформаторная подстанция, используемая для питания в небольших населенных пунктах Электрическая подстанция часть системы передачи и распределения электрической энергии, в которой происходит повышение или понижение значения… … Википедия
Подстанция электрическая — КТП комплектная трансформаторная подстанция, используемая для питания в небольших населенных пунктах Электрическая подстанция часть системы передачи и распределения электрической энергии, в которой происходит повышение или понижение значения… … Википедия

normative_reference_dictionary.academic.ru

мачтовая трансформаторная подстанция – это… Что такое мачтовая трансформаторная подстанция?

мачтовая трансформаторная ПС
МТП
Открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС.
[ПУЭ, п. 4.2.11]
[Приказ Минэнерго РФ от 20.06.2003 N 242 “Об утверждении глав Правил устройства электроустановок” (вместе с “Правилами устройства электроустановок. Седьмое издание. Раздел 4. Распределительные устройства и подстанции. Главы 4.1, 4.2”)]

мачтовая подстанция
мачтовая трансформаторная подстанция
Открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких опорах линии электропередачи, не требующая наземных ограждений.
[ГОСТ 24291-90]

столбовая (мачтовая) трансформаторная подстанция
Столбовой (мачтовой) трансформаторной подстанцией называется открытая трансформаторная подстанция, все оборудование которой установлено на конструкциях или на опорах ВЛ на высоте, не требующей ограждения подстанции.
[ПУЭ, 4.2.9.]

pole-mounted substation
an outdoor distribution substation mounted on one or more poles
[IEV number 605-02-19]

poste sur poteau
poste extérieur de distribution monté sur un ou plusieurs poteaux
[IEV number 605-02-19]

МТП сооружают на А-, П- или АП-образных или одностоечных конструкциях, изготавливаемых из железобетонных или деревянных стоек.

На А-образной конструкции монтируется все оборудование ПС: разъединитель, предохранители, разрядники, однофазный трансформатор мощностью более 10 кВА и распределительный щит 0,23— 0,4 кВ. Подстанция не имеет площадки обслуживания и лестницы.

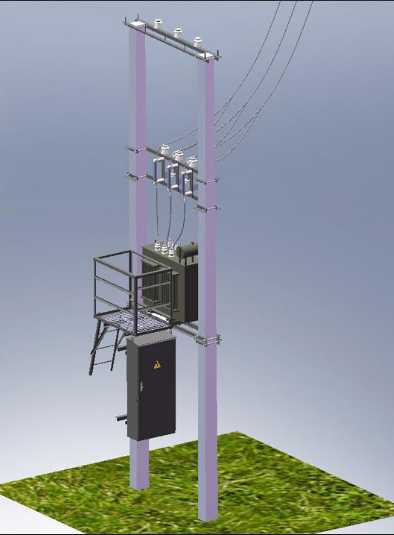

П-образные конструкции используются для ПС с трехфазными трансформаторами мощностью до 250 кВА включительно. Трансформатор располагается на площадке на высоте от земли не менее 3,5 м.

АП-образные конструкции применяются для ПС с трансформаторами мощностью до 400 кВА. На них монтируются все оборудование, в том числе и разъединитель. Для обслуживания МТП на высоте не менее 3 м должна быть устроена площадка с перилами. Для подъема на МТП рекомендуется применять лестницы с устройством, запрещающим подъем по ней при включенном коммутационном аппарате.

[http://energy-ua.com/elektricheskie-p/klassifikatsiya.html]
