Нормальная двутавровая балка (тип Б) в СПб
Нормальные двутавры – это одно из наиболее распространённых металлоизделий чёрной металлургии, достаточно широко применяемое строителями при возведении различных современных объектов. Популярность и востребованность двутавра обусловлено его превосходными качествами по прочности (способен выдержать 30-и кратную нагрузку, если сравнивать изделие с металлопрофилем-квадратом, обладающим аналогичным размером сечения).
Поэтому металлоизделия с “Н”-профилем можно встретить при возведении не только гражданских и промышленных сооружений, но и военных объектов, при устройстве шахтных стволов, в различных инженерных конструкциях для народного хозяйства и объектов военного назначения, других инженерно-технических конструкциях (это могут быть различные строительные опоры, ж/д и автомобильные мосты), в добывающей горнорудной промышленности и в других направлениях жизнедеятельности человека. Основным достоинством используемого материала во всех перечисленных случаях называется его отличная прочность, возможность переносить и статическое и динамическое воздействие.
Таким образом, нормальная балка двутавровая является популярным фасонным металлопрокатом. Изготавливается эта конструкция из строительных типов стали (например, ст 3). Возможен также и другой вариант, когда сырьём является низколегированные её сорта (например, 09г 2с).
Общие сведения об изделии
Рассматриваемая балка типа “Б” относится к нормальным двутаврам и обладает параллельными полками (гранями).
К разновидностям данной балки, наиболее часто используемым относятся двутавр б1 и двутавр б2. Эти виды металлопрофиля отличаются друг о друга не только по геометрическим размерам, но и по толщине стали на стенке изделия. В общем случае балка двутавровая б2 имеет размеры профиля, полностью совпадающие с индексом в аббревиатуре наименования балки. Балка же под маркой “б1” изготавливается с гораздо меньшими геометрическими размерами, которые пропорционально влияют на вес продукта и как следствие – на условия использования.
Способы изготовления балки
Двутавр типа Б производится по двум технологиям, которые различаются применяемыми принципами и оборудованию:
- Сварная балка-двутавр;
- Двутавр-балка горячекатаная.
Каждый из способов имеет свои недостатки и положительные стороны, однако более распространённым вариантом считается горячекатаный вариант. Исходя из развития технологий и внедрения новых разработок в сфере производства сварочных работ сварная под флюсом балка также получила свою долю рынка.
Специалисты отмечают, что данное производство дешевеет изо дня в день и вскоре прогнозируется более широкое использование сварных конструкций балок. Сам процесс состоит из нескольких этапов, результатом которых является качественное изделие, в принципе ничем не отличающееся по прочностным характеристикам и надёжности от горячих катаных на станах двутавров. Речь может идти лишь о разнице в стоимости балки.
Выбор профиля с приблизительно одинаковыми параметрами из произведённых по разным технологиям основан на определении коэффициента величины момента сопротивления. В этом случае учитывается действующая нагрузка на элементы перекрытия, краткосрочная максимальная нагрузка, а также непрерывная. Инженерами применяется специальная таблица двутавровых балок, где указываются данные по коэффициентам прочности, а также по допустимой величине прогиба несущих балочных конструкций.
Технические характеристики нормального двутавра
Основным параметром балки является в первую очередь высота двутавра (h), которая определяется, как расстояние между гранями (полками). Длина двутавра-балки – это цифровое значение условного отреза хлыста двутавра, обладающего с обеих сторон прямыми углами по отношению к продольной оси.
Обычная балка-двутавр “Б” существенно отличается по своему весу от других известных типов двутавровой балки: широкополочной, монорельсовой, колонной. К примеру, один метр/погонный балки-двутавра колонного варианта и имеющего маркировку 20к1 будет обладать весом в 41.4кг, в то время, как рассматриваемая “Б”-балка, с аналогичным номером “20” – 21.3кг. Существенно различаться будут и основные размеры изделий.

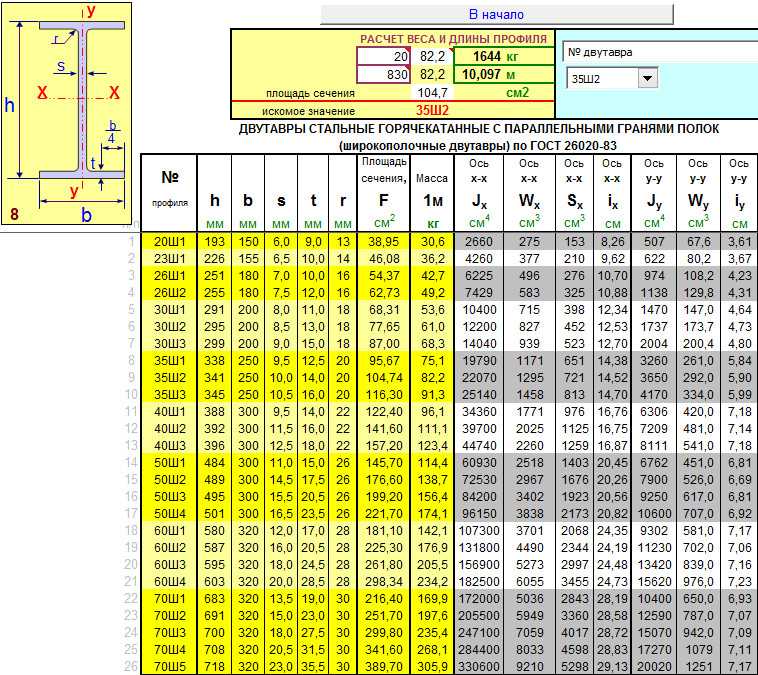

Сортамент двутавров “Б”-типа изготавливается со следующими значениями длины продукта:
- Мерной;
- Мерной/немерной;
- Немерной;
- Ограниченной определёнными рамками по длине немерной.
Мерная балка двутавровая гост 8239 89 изготавливается со следующей длиной хлыста в метрах: 9, 10, 12, 15, 18, 24. По предварительной договорённости с заказчиком возможно изготовление двутавров с другими мерными значениями длины, но величина должна находиться в диапазоне 8-24м. Интервал между промежуточными значениями размеров определяется в 10см.
Применение балки нормальной
Нормальные балки-двутавры с аббревиатурой литерой “Б” – это по сути универсальный продукт подобного металлопроката, применяемый при наличии средних по величине нагрузок, а так же аналогичных по весу сооружений. “Б”-тип балки, как правило, применяются в тех инженерных конструкциях, которые имеют изгиб в плоскости вертикальной стены, а также в роли ответвления решётчатой колонны либо как обычная опора.
В последнем случае, чтобы получить надёжную устойчивость конструкции с данными балками-двутаврами используется промежуточный специальный крепёж соседних хлыстов. Этот нюанс принадлежит к одному из существенных отличий балки “Б” от двутаврового металлопроката с маркировкой “Ш” (с широкими полками). Последним не требуются какие-либо крепления.
Балка принимает и удерживает существенные конструкционные вертикальные и горизонтальные нагрузки. Далее осуществляется непосредственная передача части усилий на элементы несущих частей сооружения. В других случаях имеющаяся нагрузка равномерно распределяется по площади установки опоры. “Б”-разновидность балки-двутавра широко применяется не только в строительной сфере, но также получила распространение в автомобилестроении, при обустройстве шахтных стволов, мостовых и эстакадных конструкций.
Изделие нередко используется в качестве элемента перекрытия в строящихся помещениях различного предназначения и в проёмах. Как правило, не рекомендуется использование двутавра в полностью открытом виде. Лучшим вариантом является применение этого металлопроката внутри возводимых сооружений. В противном случае необходимо проводить соответствующую антикоррозийную защитную обработку.
Продукт, в котором в качестве сырья применена низколегированная сталь, может эксплуатироваться при максимально низкой либо экстремально высокой внешних температурах. Двутавр при этом не подвергается какой-либо деформации, что является его несомненным достоинством. Балка, выполненная по типу “Б”, нередко используется и в других случаях: в конструкциях кранов, в компонентах автотехники, при обустройстве трубопроводов, в самолётных ангарах, в железнодорожном транспортном строительстве.
В поперечном сечении видно, что у двутавра Б грани полок параллельны относительно друг друга, а также присутствует наклон плоскостей внутри балки. Такой наклон внутренних граней полок можно наблюдать и у монорельсовых двутавров.
Купить балку несложно, достаточно одного звонка в компанию Металлобаза Стилпрофф! Наша металлобаза предлагает металлопрокатную продукцию по низким ценам. Все двутавры Б, реализуемые нашей компанией, соответствуют ГОСТу 19425-74.
Купить нормальные двутавровые балки
Воспользуйтесь формой чтобы заказать двутавровую балка нормальную. Наши сотрудники свяжутся с вами в самое ближайшее время! Чтобы ознакомиться с ценой на нормальный двутавр воспользуйтесь вкладкой в верхней части страницы.
Все, что вы должны знать о консольных балках
🕑 Время чтения: 1 минута
Консольная балка представляет собой жесткий конструктивный элемент, поддерживаемый на одном конце и свободный на другом, как показано на рисунке-1. Консольная балка может быть изготовлена из бетона или стали, один конец которой отлит или прикреплен к вертикальной опоре. Это горизонтальная балочная конструкция, свободный конец которой подвергается вертикальным нагрузкам.
Рис. 1: Консольная балка с одним фиксированным концом и свободным другим концом
В здании консоль строится как продолжение непрерывной балки, а в мостах — как сегмент консольной балки. Он может быть построен как монолитным, так и сегментным методом предварительного напряжения.
Консольная конструкция позволяет навешивать конструкции без дополнительных опор и связей. Этот конструктивный элемент широко используется при строительстве мостов, башен и зданий и может придать строению неповторимую красоту.
В этой статье объясняются некоторые важные структурные действия и основные понятия консольной балки в строительстве.
Содержимое:
- Конструктивное поведение консольной балки
- Схема поперечной силы (SF) и изгибающего момента (BM) консольной балки
- Расчет консольной балки
- Применение консольной балки в строительстве
- Преимущества и недостатки консольной балки
- Часто задаваемые вопросы
Конструктивное поведение консольной балки, когда она изгибается вертикально вниз, когда она изгибается вниз, когда она изгибается вертикально, когда она изгибается вниз на Рисунке-2.
Консольная балка может подвергаться точечной, равномерной или переменной нагрузке.
Рис.–2: Консольная балка изгибается вниз под действием нагрузки F на свободном конце
Независимо от типа нагрузки изгибается вниз, создавая выпуклость вверх. Этот изгиб создает напряжение в верхних волокнах и сжатие в нижних волокнах. Следовательно, основное армирование обеспечивается для верхнего волокна бетонной балки, так как существует высокое растягивающее напряжение, как показано на Рисунке-4.
Сила сдвига (SF) и изгибающий момент (BM) Диаграмма консольной балки
Сила сдвига в любом сечении консольной балки представляет собой сумму нагрузок между секцией и свободным концом. Изгибающий момент в данном сечении консольной балки представляет собой сумму моментов относительно сечения всех нагрузок, действующих между сечением и свободным концом.
Рассмотрим консольную балку AB длины ‘l’, на которую действует точечная нагрузка ‘W’ на конце B. На расстоянии ‘x’ от свободного конца B размещено сечение X-X. Тогда поперечная сила в сечении X-X равна R _x, что равно W, а изгибающий момент в сечении X-X равен M _x, что равно W.x.
Рисунок-3: Диаграмма силы изгиба и сдвига консольной балки с точечной нагрузкой на свободном конце
Сила сдвига на неподвижной опоре A определяется сохранением сечения в точке A, что дает силу сдвига Ra=W; и момент Ma = W.l. на основании чего строятся диаграммы поперечной силы и изгибающего момента.
Изгибающий момент консольной балки максимален на закрепленном конце и уменьшается до нуля на свободном конце. Диаграмма изгиба и поперечной силы определяется для всех возможных комбинаций нагрузок для проектирования консольной балки для конструкции. Нагрузка, приложенная к балке, представляет собой комбинацию постоянной нагрузки и динамической нагрузки в соответствии со стандартами проектирования.
Консольная балка под действием конструктивной нагрузки подвергается моментным и касательным напряжениям. Целью любого процесса проектирования является безопасная передача этих напряжений на опору.
Рисунок-4: Структурные характеристики консольной балки
Изгибающий момент консольной балки изменяется от нуля на свободном конце до максимального значения на фиксированной концевой опоре (Рисунок-3). Следовательно, при проектировании консольных балок основная арматура обеспечивается верхним волокном бетонной балки, чтобы безопасно выдерживать растягивающее напряжение.
Максимальный пролет консольной балки обычно зависит от следующих факторов:
1. Высота консоли
2. Величина, тип и расположение нагрузки
3. Качество и тип используемого материала
Обычно для небольших консольных балок пролет ограничивается 2-3 метрами. Но пролет можно увеличить либо за счет увеличения глубины, либо с помощью стального или предварительно напряженного конструктивного элемента. Пролет можно соорудить длинным, учитывая, что конструкция способна противодействовать моментам, создаваемым консолью, и безопасно передавать ее на землю. Детальный анализ и проектирование конструкции могут помочь изучить возможность использования длиннопролетных консольных балок.
Консольная балка должна быть надлежащим образом прикреплена к стене или опоре, чтобы уменьшить эффект опрокидывания.
Применение консольных балок в строительстве
Консольные балочные конструкции используются в следующих приложениях:
1. Строительство консольных балок и балконов
2. Временные консольные опорные конструкции
3. Свободностоящие радиовышки без растяжек
4. 6
5. Консольные конструкции для пергол
6. Перемычки в зданиях
Рисунок-5: Применение консольных балок в зданиях и мостовых балках
Преимущества и недостатки консольных балок
Важными преимуществами консольных балок являются:
1. Консольные балки не требуют поддержки с противоположной стороны.
2. Отрицательный изгибающий момент, возникающий в консольных балках, помогает противодействовать создаваемым положительным изгибающим моментам.
3. Консольные балки легко изготавливаются.
Недостатками консольных балок являются:
1. Консольные балки подвергаются большим прогибам.
2. Консольные балки подвергаются большим моментам.
3. Прочная фиксированная опора или задний пролет необходимы для обеспечения устойчивости конструкции.
Часто задаваемые вопросы
Что такое консольная балка?
Консольная балка представляет собой жесткий конструктивный элемент, который опирается на один конец и свободен на другом. Консольная балка может быть изготовлена из бетона или стали, один конец которой отлит или прикреплен к вертикальной опоре. Это горизонтальная балочная конструкция, свободный конец которой подвергается вертикальным нагрузкам.
Каков максимальный пролет консольных балок?
Обычно для небольших консольных балок пролет ограничивается от 2 до 3 м. Но пролет можно увеличить либо за счет увеличения глубины, либо с помощью стального или предварительно напряженного конструктивного элемента. Пролет можно соорудить длинным, учитывая, что конструкция способна противодействовать моментам, создаваемым консолью, и безопасно передавать ее на землю. Детальный анализ и проектирование конструкции могут помочь изучить возможность использования длиннопролетных консольных балок.
Как консольная балка ведет себя под нагрузкой?
Консольная балка изгибается вниз, когда на нее воздействуют вертикальные нагрузки. Он может подвергаться точечной, равномерной или переменной нагрузке.
Независимо от типа нагрузки изгибается вниз, создавая выпуклость вверх. Этот изгиб создает напряжение в верхних волокнах и сжатие в нижних волокнах. Следовательно, при проектировании консольных балок основное армирование обеспечивается для верхнего волокна бетонной балки, чтобы безопасно выдерживать растягивающее напряжение.
Читать далее
Консольные балки и фермы – применение и преимущества
Что такое боковой изгиб балок при кручении?
Углепластиковые ламинаты для усиления на сдвиг железобетонных балок
Калькулятор стальных балок Руководство пользователя
Что нужно знать для использования этого калькулятора – пошаговое руководство
Наш калькулятор прост в использовании, но он действительно работает требуют некоторого понимания стальных балок и структуры.
Если вам нужна помощь по любому из этих вопросов, позвоните нам по телефону 01332 410066.
1 Детали стальной балки
1.1) Длина пролета стальной балки
Это эффективная длина пролета балки, расстояние от центра одного концевого подшипника до центра другого концевого подшипника . Например, если расстояние между опорами в свету составляет 3 м, а минимальная длина торцевой опоры балки на обоих концах составляет 0,1 м, эффективная длина пролета будет рассчитана следующим образом:
3 м + 0,1 м/2 + 0,1 м/ 2 = 3,1 м
Рисунок 1A
2 Введите детали балки
2.1) Форма и размер стальной балки
Наш калькулятор по умолчанию использует «Универсальные балки», но вы также можете выбрать «Универсальные колонны» и «Параллельные фланцевые каналы». Универсальные балки и универсальные Обе колонны имеют характерную форму буквы «I», но в то время как глубина и ширина универсальных колонн очень похожи, глубина всегда заметно больше, чем глубина. ширина в универсальной балке. Напротив, параллельные фланцевые каналы имеют C форма. Подробнее об этих формах.
Вы также можете выбрать полые профили и европейские профили.
После выбора правильной формы балки выберите ее размеры (глубина, ширина и вес) в раскрывающемся меню. Если вы не уверены, какой размер балки использовать, просто позвольте калькулятору стальной балки выбрать размер балки за вас.
2.2) Выберите марку стали
Выберите марку стали, которую вы хотите использовать, новая британская сталь обычно марки S355, старая сталь часто марки S275. Если вы не уверены, какую марку использовать, используйте более низкую марку S275.
3 Информация о нагрузке
Вам необходимо знать, какой тип нагрузки будет поддерживать ваша балка.
- Равномерно распределенная нагрузка — нагрузка равномерно распределена по всей длине балки.
- Частичная равномерно распределенная нагрузка — нагрузка равномерно распределена по части балки.
- Точечная нагрузка — локализованные нагрузки в определенных точках вдоль балки.
3.1) Равномерно распределенные нагрузки и Частичные равномерно распределенные нагрузки
Если вы выберете один из этих типов, вы можете выбрать Сведения о нагрузке из раскрывающегося меню (например, «Наклонная крыша с углом до 30 градусов или деревянная этаж в жилом доме», а затем введите Ширина или Высота нагрузки (используйте «другое», если вы не видите вариант, описывающий характер вашей нагрузки.)
Для получения подробной информации о том, как рассчитать нагрузку ширины, см. нашу страницу с примерами и диаграммы, показывающие, как рассчитать ширину нагрузки. У нас также есть список стандартных постоянных нагрузок для часто используемых предметов, таких как глиняная черепица и стропила.
Вы можете добавить несколько нагрузок (например, больше крыш, полов, стен и т. д.).
Вам не нужно прибавлять вес самой стальной балки, наш калькулятор сделает это автоматически.
3.2) Точечные нагрузки
Если нагрузка на вашу балку является точечной, вам потребуется ввести размер между точечной нагрузкой и концом балки , а также ее постоянную и переменную нагрузку. .
Если вам необходимо рассчитать точечную нагрузку от балки, которая будет опираться на другую балку, см. статью Как спроектировать балку, которая должна поддерживать другую направляющую балки.
4 Ограничители
4.1) Вам необходимо знать, будет ли балка полностью закреплена по всей длине. Обычно ответ отрицательный. Это только класс как полностью закрепленный, если он соответствует требованиям, изложенным в публикации SCI P360, например место, где стальная балка заливается в бетонный пол. Если вам нужна дополнительная информация, позвоните по номеру 01332 410066.
Если ваша балка не будет полностью закреплена и балка будет закреплена только на своих опорах, вы можете выбрать «Без ограничений — балка закреплена только на своей опоре».
Если балка закреплена в точках по ее длине, например, когда другая балка закреплена под прямым углом к балке по ее длине. В этом случае вы должны измерить расстояние между боковым ограничением и концом балки и ввести этот размер. Если существует более одного ограничения, вам также необходимо добавить их.
Вы также можете ввести длину потери устойчивости, например, если концы балок не полностью закреплены, вы можете ввести длину потери устойчивости, превышающую эффективный пролет. Для получения дополнительной информации о длинах потери устойчивости см. публикацию SCI P360. Пожалуйста, позвоните нам, если вам нужна помощь.
5 Коэффициенты безопасности
5.1) Коэффициент безопасности при переменной нагрузке
Приведенные нагрузки (также известные как динамические нагрузки) обычно представляют собой вещи, которые могут меняться, например, люди или мебель. В расчетах все прилагаемые нагрузки умножаются на этот коэффициент безопасности, чтобы обеспечить безопасную конструкцию. Рекомендуемое значение из стандарта EN 1990:2002+A1 Eurocode — Основы проектирования конструкций (Национальное приложение Великобритании) составляет 1,5 , и наш калькулятор использует это значение по умолчанию.
5.2) Коэффициент безопасности при постоянной нагрузке
Постоянные нагрузки (также известные как постоянные нагрузки) обычно представляют собой неизменяемые факторы, например вес пола или стены. В расчетах все постоянные нагрузки умножаются на этот коэффициент безопасности для обеспечения безопасной конструкции. Рекомендованное значение из EN 1990:2002+A1 Eurocode — Основа проектирования конструкций (Национальное приложение Великобритании) составляет 1,35 , и наш калькулятор по умолчанию использует это значение.
5.3) Коэффициент градиента момента C1
Рекомендуемое значение C1 равно 1. Это наиболее консервативное и безопасное значение, которое рекомендуется для общего использования. Распределение изгибающих моментов по длине балки влияет на ее устойчивость к изгибу, С1 — коэффициент формы изгибающего момента между точками поперечной защемленности, для балки только с равномерно распределенными нагрузками по всей ее длине С1 можно принять как 1.13, для получения дополнительной информации см. публикацию SCI P360.
6 Пределы прогиба
Предел прогиба — это максимальное значение прогиба балки. Вы можете установить предел того, насколько он может провисать при переменных нагрузках — обычно это вещи, которые могут изменения, такие как люди или мебель, и под постоянными нагрузками, такими как вес пола или стены. Наш калькулятор по умолчанию использует рекомендуемые ограничения, но вам может потребоваться их изменить.
6.1) Предел прогиба переменной нагрузки
Обычно это ограничение ограничено диапазоном/360, однако есть исключения. Например, если вы используете балку для пролета над двустворчатыми дверями, вам может потребоваться установить нижний предел, или если балка будет использоваться в качестве структурной коньковой балки, отклонение переменной нагрузки обычно не должно превышать 10 мм.
6.2) Общий предел прогиба переменной и постоянной нагрузки
Мы обычно рекомендуем это значение шага/200, однако некоторые инженеры рекомендуют шаг/250.
Это вся информация, которая нам нужна. Теперь вам просто нужно нажать кнопку «Выполнить расчет». и ваш отчет в формате PDF появится через несколько секунд. Если вы используете функцию автоматического выбора, вам будет показан список всех размеров стальной балки, которые подходят для ваших требований.
Дальнейшее руководство
Стабильность
Стабильность имеет решающее значение, иногда при демонтаже несущей стены вам потребуется установить стальную конструкцию типа стойки ворот, в которой стальная балка поддерживается с обоих концов стальными стойками. Обычно это требуется только в том случае, если каменной кладки недостаточно, чтобы здание оставалось устойчивым.
Если геометрия каменной кладки соответствует указаниям в документе A, утвержденном правилами, стальные стойки ворот, как правило, не требуются.
