Макулатурный пресс горизонтальный – Автоматический горизонтальный пресс для макулатуры

alexxlab | 16.04.2020 | 0 | Разное

Содержание

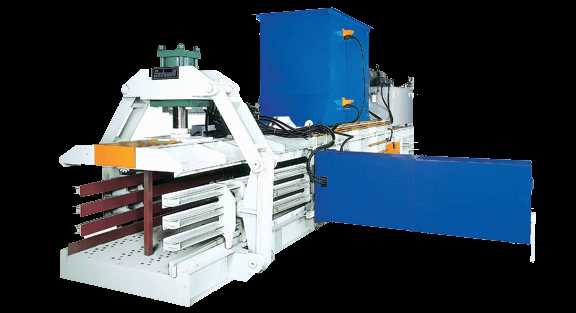

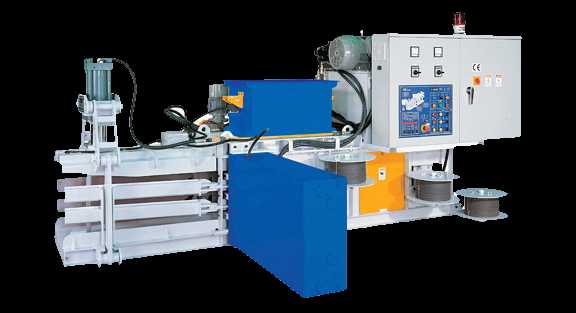

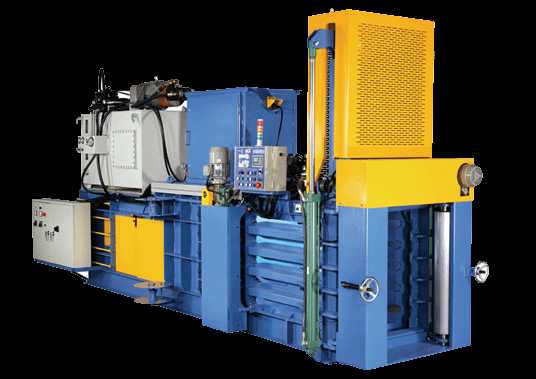

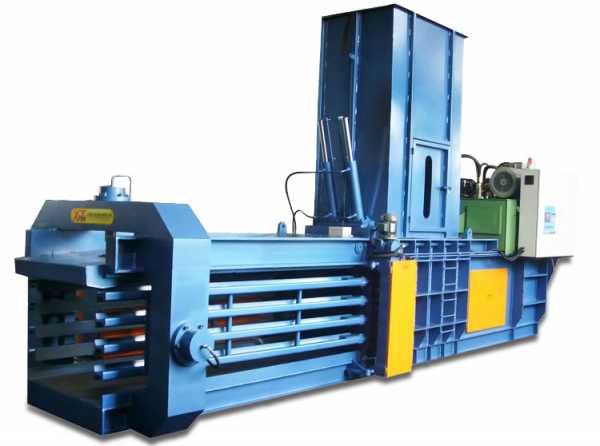

Автоматический горизонтальный пресс для макулатуры



Описание


Специально применяются для переработки и сжатия мягких материалов, таких как:

 бумажные отходы;
 картонные коробки;
 картон, книги, журналы;
 пластиковая пленка;
 натуральное волокно и солома.

Длина пачек регулируется, а функция учета количества пачек обеспечивает удобство работы.
Измельчитель является дополнительным устройством для измельчения газет, книг и журналов перед подачей в прессовальную камеру и имеют высокую производительность.



Габариты




Техническая информация


► Техническая информация - 200W/400W

Модели200W400W
Диаметр главного гидроцилиндра (мм)125160
Мощность гидромотора (КВт)7,515
Время цикла (сек)1920
Резервуар для масла (л)
280540
Кол-во ручьев обвязки34
Диаметр проволоки (мм)2,4-2,72,4-2,7
Загрузочное окно (мм)625x4801200x690
Размер загрузочной камеры (мм)900x500x5001600x720x800
Размер тюка (мм)Lx500x500Lx720x800
Плотность тюка (кгс/куб.м)
350-450350-450
Производительность (тонн в час)1-1.51.5-3
Вес пресса (тонн)37
Габариты пресса (мм)3600x2500x16506000x3200x2500

► Техническая информация - 600W-30/600W-50

Модели600W-30600W-50
Диаметр главного гидроцилиндра (мм)180180
Мощность гидромотора (КВт)2237.5
Время цикла (сек)2416
Резервуар для масла (л)
11001100
Кол-во ручьев обвязки44
Диаметр проволоки (мм)2.7-32.7-3
Загрузочное окно (мм)1600x10501600x1050
Размер загрузочной камеры (мм)2100x1100x7502100x1100x750
Размер тюка (мм)Lx1100x750Lx1100x750
Плотность тюка (кгс/куб.м)
400-500400-500
Производительность (тонн в час)3-74-8
Вес пресса (тонн)1314
Габариты пресса (мм)8000x3900x35008000x3900x3500

► Техническая информация - 1000W-80/1000WL-80

ŒМодели1000W-801000WL-80
Диаметр главного гидроцилиндра (мм)220220
Мощность гидромотора (КВт)4545
Время цикла (сек)1416
Резервуар для масла (л)16001600
Кол-во ручьев обвязки44
Диаметр проволоки (мм)3-3.23-3.2
Загрузочное окно (мм)1600x10501800x1050
Размер загрузочной камеры (мм)2100x1100x8002400x1100x800
Размер тюка (мм)Lx1100x800Lx1100x800
Плотность тюка (кгс/куб.м)400-500400-500
Производительность (тонн в час)5-95-10
Вес пресса (тонн)1516
Габариты пресса (мм)8500x4000x42009100x4000x4200

► Техническая информация - 1000W-110/1000WL-110

ŒМодели1000W-1101000WL-110
Диаметр главного гидроцилиндра (мм)220220
Мощность гидромотора (КВт)4545
Время цикла (сек)1416
Резервуар для масла (л)16001600
Кол-во ручьев обвязки55
Диаметр проволоки (мм)3-3.23-3.2
Загрузочное окно (мм)1600x1050
1800x1050
Размер загрузочной камеры (мм)2100x1100x11002400x1100x1100
Размер тюка (мм)Lx1100x1100Lx1100x1100
Плотность тюка (кгс/куб.м)400-500400-500
Производительность (тонн в час)6-116-12
Вес пресса (тонн)1718
Габариты пресса (мм)8700x4000x42009300x4000x4200

► Техническая информация - 1250W-110/1250WL-110

Модели1250W-1101250WL-110
Диаметр главного гидроцилиндра (мм)250250
Мощность гидромотора (КВт)5555
Время цикла (сек)1517
Резервуар для масла (л)19001900
Кол-во ручьев обвязки55
Диаметр проволоки (мм)3-3.43-3.4
Загрузочное окно (мм)1600x10501800x1050
Размер загрузочной камеры (мм)2100x1100x11002400x1100x1100
Размер тюка (мм)Lx1100x1100Lx1100x1100
Плотность тюка (кгс/куб.м)450-550450-550
Производительность (тонн в час)7-137-14
Вес пресса (тонн)1920
Габариты пресса (мм)9000x4100x42009600x4100x4200

► Техническая информация - 1250W-125/1250WL-125

Модели1250W-1251250WL-125
Диаметр главного гидроцилиндра (мм)250250
Мощность гидромотора (КВт)5555
Время цикла (сек)1517
Резервуар для масла (л)19001900
Кол-во ручьев обвязки55
Диаметр проволоки (мм)3-3.43-3.4
Загрузочное окно (мм)1600x10501800x1050
Размер загрузочной камеры (мм)2100x1100x12502400x1100x1250
Размер тюка (мм)Lx1100x1250Lx1100x1250
Плотность тюка (кгс/куб.м)450-550450-550
Производительность (тонн в час)8-158-16
Вес пресса (тонн)2122
Габариты пресса (мм)9000x4100x42009600x4100x4200

► Техническая информация - 1500W-110/1500W-125

Модели1500W-1101500W-125
Диаметр главного гидроцилиндра (мм)280280
Мощность гидромотора (КВт)55x255x2
Время цикла (сек)1212
Резервуар для масла (л)26002600
Кол-во ручьев обвязки55
Диаметр проволоки (мм)3.4-3.63.4-3.6
Загрузочное окно (мм)2000x10502000x1050
Размер загрузочной камеры (мм)2600x1100x11002600x1100x1250
Размер тюка (мм)Lx1100x1100Lx1100x1250
Плотность тюка (кгс/куб.м)550-600550-600
Производительность (тонн в час)15-20
17-25
Вес пресса (тонн)3032
Габариты пресса (мм)11600x4200x600011600x4200x6000

► Техническая информация - 1500WL-110/1500WL-125

Модели1500WL-1101500WL-125
Диаметр главного гидроцилиндра (мм)280280
Мощность гидромотора (КВт)45x345x3
Время цикла (сек)1111
Резервуар для масла (л)35003500
Кол-во ручьев обвязки55
Диаметр проволоки (мм)3.4-3.63.4-3.6
Загрузочное окно (мм)2200x10502200x1050
Размер загрузочной камеры (мм)2800x1100x11002800x1100x1250
Размер тюка (мм)Lx1100x1100Lx1100x1250
Плотность тюка (кгс/куб.м)550-600550-600
Производительность (тонн в час)19-2820-30
Вес пресса (тонн)3435
Габариты пресса (мм)12000x4200x600012000x4200x6000



Видео


Автоматический горизонтальный пресс в работе



Фотографии




Запросить предложение!

igofro.ru

Прессы для спрессовывания макулатуры

Основным недостатком на пунктах приёма вторичного сырья — макулатуры, картона и тому подобных отходов, является большой объём бумаги, обусловленный её низкой исходной плотностью. Применение специального прессового оборудования позволяет избавиться от этого недостатка, одновременно повысив загрузку транспорта, которые доставляет подобное сырьё на места его окончательной переработки.

Разновидности прессов для макулатуры

Для спрессовывания пригодны два метода – механический и давлением рабочей среды (воздуха, воды или масла). Пневмопрессы не получили особого распространения, поскольку для создания необходимого рабочего давления потребуются мощные и высокопроизводительные компрессоры. Ряд зарубежных фирм предлагает с этой целью прессы вакуумной формовки. В таком оборудовании используется воздух под атмосферным давлением, а требуемое разрежение в камере прессования создаётся при помощи вакуумного насоса.

Механический вариант  пресса для  макулатуры включает в себя винтовой привод. Он может быть ручным или электромеханическим.

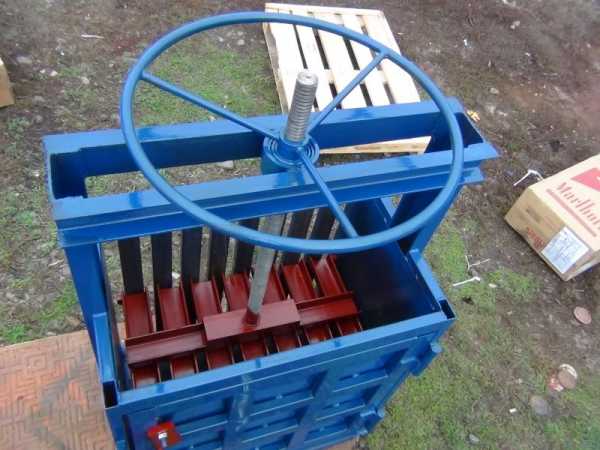

Механический пресс для макулатуры с ручным приводом

Винтовые прессы конструктивно весьма просты: энергоносителем является энергия массивного маховика, который разгоняется вручную. Диаметр обода маховика и его высота определяют граничное значение усилия прессования. Например, при внешнем диаметре чугунного колеса 450…500 мм и высоте 150…200 мм фактическое усилие в конце рабочего хода составляет 100…120 кН, чего вполне достаточно, чтобы спрессовать тюк макулатуры массой 12…15 кг. Резьба  на винте должна быть самостопорящей, а также многоходовой.

Такое оборудование имеет вертикальное исполнение, станина выполняется из литого чугуна, а гайка – из антифрикционной бронзы. В механических приводах такого оборудования вращение гайки производит электродвигатель через зубчатую или клиноременную передачи.

Недостаток приводных конструкций винтовых прессов для макулатуры – необходимость установки предохранителя от перегрузки по крутящему моменту. Он должен срабатывать в конечный момент прессования, когда сопротивление сырья резко возрастает из-за постоянно увеличивающегося значения его плотности.

Видео — работа пресса для макулатуры с электроприводом:

Более распространённым, хотя и габаритным, считается применение гидропривода.

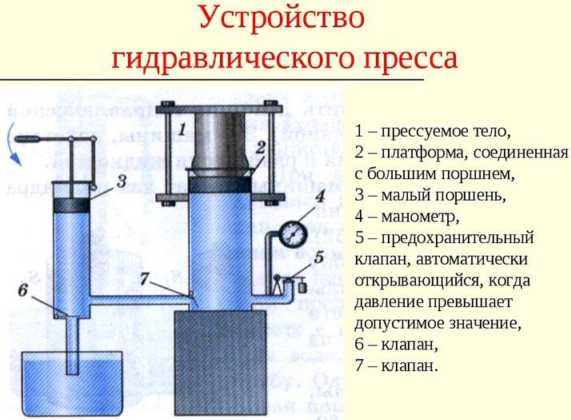

Пакетировочный пресс для макулатуры с гидроприводом состоит из:

  1. Рамной станины закрытого типа, изготавливаемой из сварных листов стали.
  2. Силового цилиндра, располагаемого на верхней поперечине рамы.
  3. Плунжера поршневого типа, вертикально перемещающегося в прямом и обратном направлениях.
  4. Двух направляющих стоек, которые в сечении образуют равнобедренную призму.
  5. Насосной установки.
  6. Подвижной поперечины (траверсы) с гладким бойком.
  7. Контейнера — рабочей камеры, где размещается прессуемое бумажное сырьё.
  8. Механизма выталкивания.
  9. Системы управления.

Поскольку пресс гидравлический при спрессовывании макулатуры, мягкой бумаги и картона, не требуется создавать значительные удельные усилия, то возвратные цилиндры, типичные для обычных гидропрессов, в данных конструкциях отсутствуют. Рабочая жидкость, которая находится в нижней полости силового цилиндра, при реверсировании направления её прокачки, перегоняется в верхнюю полость.

 Траверса гидравлического пресса для макулатуры постоянно имеет точное направление, причём положение направляющих стоек может регулироваться специальными болтами. Контроль усилия прессования определяется по манометру, который настраивается по показаниям датчиков давления. В зависимости от размеров бумажной кипы давление в конце рабочего хода траверсы достигает 10 ат, и не должно быть менее 2.5…3 ат, иначе плотность пакета окажется недостаточной.

В конце рабочего цикла готовый пакет удаляется приводом выталкивателя, который может иметь ручной, либо автоматизированный привод (в последнем случае механизм включается по завершении рабочего хода траверсы, в момент её подъёма в верхнее положение).

Выпускаются также автоматизированные исполнения гидравлических прессов для макулатуры. Они отличаются тем, что имеют горизонтальную компоновку, а в комплекте к основному оборудованию поставляются также устройство автоматической выгрузки пакета из рабочей зоны, и узел для последующей перевязки пакета.

Горизонтальный полуавтоматический гидравлический пресс для макулатуры

Технологические возможности гидропрессов для макулатуры

Выбор рассматриваемого оборудования производится по следующим критериям:

  • Ёмкости рабочей камеры для прессования;
  • Производительности;
  • Возможности применения не только для прессования бумажных отходов, но и других материалов, подобных по своей структуре и свойствам, например, картона;
  • Минимального энергопотребления;
  • Компактности и возможности установки в любых условиях.

Видео работа гидравлического пресса для макулатуры:



Широкую гамму рассматриваемого оборудования производит завод «Гидропресс (г. Арзамас, Нижегородская обл.). Предлагаемые предприятием модели прессового оборудования оснащаются точной автоматикой французского производства, а в конструкциях машин использованы элементы  систем автоматизированной выгрузки кип, разработанные в Италии. Важно, что такое оборудование может надёжно функционировать даже при отрицательных температурах наружного воздуха, что часто наблюдается на неотапливаемых складах макулатуры.

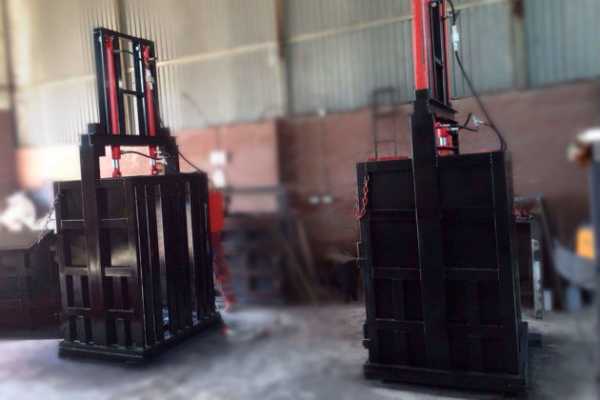

Вертикальное исполнение прессов для макулатуры отличается следующими производственными характеристиками:

  1. Малые прессы: масса прессуемой кипы до 200 кг, при усилии прессования до 160 кН.
  2. Средние прессы: масса прессуемой кипы до 350 кг, при усилии прессования до 350 кН.
  3. Крупные прессы: масса прессуемой кипы до 600 кг, при усилии прессования до 520 кН.

Данные показатели создают возможность для дифференцированной закупки оборудования: малые вертикальные прессы для макулатуры могут использоваться на средних приёмных пунктах сбора вторичного сырья, в то время как более мощные агрегаты эффективны для применения в типографиях, и на иных полиграфических предприятиях.

Значительно более высокой производительностью обладают гидропрессы горизонтального исполнения. Их, кстати, можно применять не только для эффективного компактирования бумажных отходов, но и для прессования твёрдого бытового мусора, отходов пластика и т.д.

Видео — работа пресса горизонтального полуавтомата серии «Мега»:

Горизонтальные полуавтоматические гидропрессы серии «Мега», оснащаемые конвейерной установкой, выпускаются со следующими технологическими характеристиками:

  1. Усилиями прессования от 250 до 900 кН.
  2. Массой прессуемой кипы от 200 до 650 кг.
  3. Плотностью готового пакета до 100…150 г/м3 (зависит от содержания сырья в исходной массе перерабатываемой макулатуры).
  4. Рабочим ходом траверсы от 1600 до 3300 мм.
  5. Размерами готовых пресс-пакетов от 1000×800 мм до 2100×800 мм.

Пресс для макулатуры своими руками

Гидравлическое оборудование для компактирования бумажных, картонных и прочих подобных отходов можно изготовить и самостоятельно. Чертежи устройства можно найти в Интернете, причём в качестве исходных данных принимают габаритные размеры, допускаемое давление и ход траверсы.

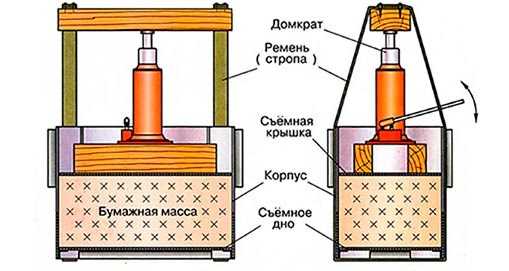

Схема пресса для макулатуры с использованием гидравлического домкрата

В качестве напорного устройства удобно принять обычный гидродомкрат, выбор типоразмера которого производится по желаемому усилию пресса и размерам камеры для прессования. Место установки домкрата определит направление перемещения траверсы. В частности, при верхней компоновке домкрата траверса будет двигаться вниз, что на практике оказывается более удобным.

Изготовление станины пресса производится из толстого листового металла. Станина должна иметь форму прямоугольной закрытой рамы. Чтобы её элементы лучше сваривались, в качестве материала принимают качественную строительную сталь типа 12ГС,  поставляемую по ГОСТ 19282.

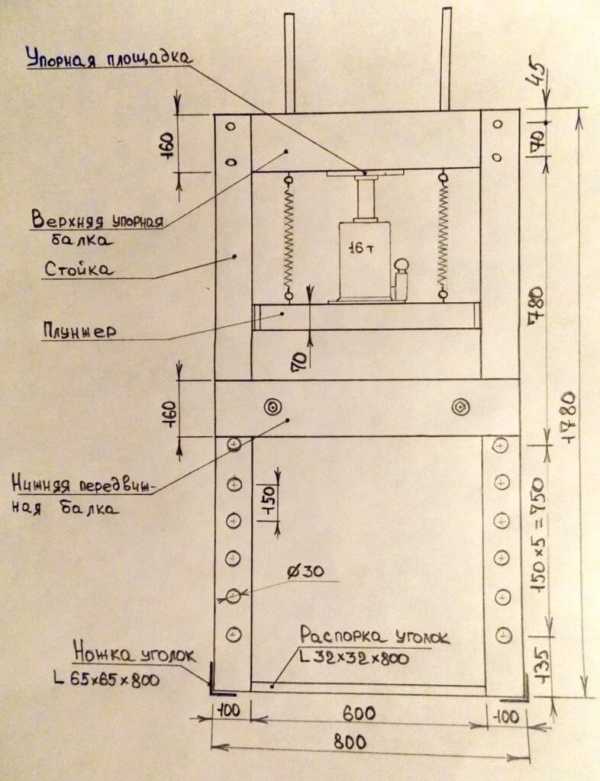

Чертеж эскиз оборудования для прессования макулатуры

Размеры станины и траверсы выбирают с учётом возможностей домкрата, причём траверса должна обладать свободных холостым ходом, который требуется для загрузки первичного сырья. Лучше, если рабочий стол с контейнером будет иметь возможность своей вертикальной регулировки.

В конструкции самодельного пресса для макулатуры обязательно присутствуют две, симметрично расположенные пружины: с их помощью траверса после пакетирования возвращается в своё исходное положение.

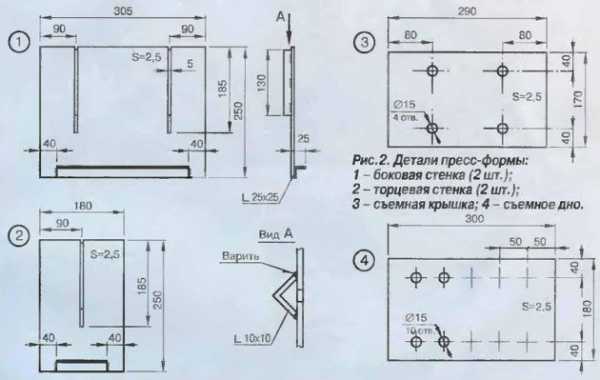

Самодельный пресс для топливных брикетов из бумаги

На завершающем этапе монтируется система электрического управления приводом. Наиболее простым её вариантом является двухкнопочная станция.

Бытовые конструкции прессов для макулатуры способны развивать усилие до 100…120 кН, что вполне находится на уровне покупных моделей такого оборудования.

xlom.ru

Пресс для макулатуры: гидравлический, механический

В ходе работы любого предприятия — от магазина до металлургического завода – неминуемо образуются бумажные отходы. Это и использованная картонная упаковка, и потерявшие свою актуальность документы. Бумажные изделия обладают низкой плотностью и занимают большой объем и складские площади, приводя к их нерациональному использованию. Эту проблему может разрешить несложное по конструкции и простое в обращении устройство — пресс для макулатуры. Он позволяет спрессовывать бумагу и картон в компактные тюки или пакеты. Занимаемый объем при этом уменьшается до 20 раз, позволяя освободить складские площади. Прессованную бумагу удобнее и дешевле перевозить, ее охотнее и дороже принимают предприятия по переработке вторсырья. Любому предприятию, на котором регулярно скапливаются бумажные отходы, имеет смысл задуматься о приобретении пресса для макулатуры или изготовлении его своими силами. Кроме бумаги, таки прессы могут сжимать в компактные пакеты и пластиковые емкости для воды и других веществ.

Пресс для макулатуры

Особенности применения

Основное назначение пресса для макулатуры – готовить к утилизации различные бумажные и пластиковые отходы производства, торговли, научной и административной деятельности.

Пресс для макулатуры работает с такими материалами, как:

  • Бумага во всех видах: отдельные листы, брошюры, книги, чертежи различных форматов, плакаты.
  • Использованная упаковочная бумага.
  • Коробки из обычного и гофрированного картон.
  • Пластиковые бутылки и канистры.

Пресс для картона и бумаги может готовить к утилизации и другие материалы, характеризуемые низкой объемной плотностью и низкой прочностью.

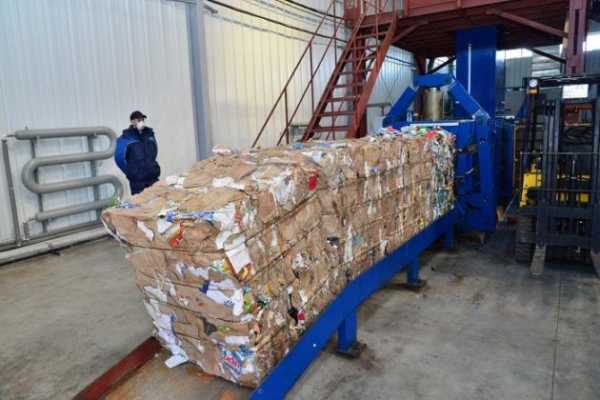

Прессованная макулатура

Плотно спрессованные пакеты стандартного размера удобно хранить — они занимают до 20 раз меньшую площадь и объем по сравнению с непрессованными отходами.

Существенно облегчается и удешевляется также и перевозка таких отходов к месту утилизации.

Технологические возможности гидропрессов для макулатуры

При выборе пресса для макулатуры необходимо проанализировать следующие параметры:

  • Объем прессовальной камеры.
  • Производительность.
  • Мощность привода (для гидравлических и механических систем).
  • Усилие прессования.
  • Максимальная плотность прессуемых материалов.
  • Энергопотребление в расчете на единицу продукции.
  • Габариты и возможность перевозки.

Максимальная плотность зависит от усилия. Чем выше усилие, тем более плотный материал сможет обрабатывать пресс для картона и бумаги.

Виды

За долгие годы работы с бумажными отходами инженеры разработали множество конструкций прессов для макулатуры. Они отличаются:

  • По типу привода.
  • По размерам.
  • По типу загрузки.
  • По усилию прессования.
  • По объему и эффективной площади рабочих камер.
  • По степени мобильности.

По типу привода, определяющему прочие конструктивные особенности, пресс для картона может быть:

  • гидравлическим;
  • механическим;
  • гидромеханическим.

К механическим прессам относятся прессы с ручным приводом.

По размерам различают :

  • компактные;
  • стандартные;
  • профессиональные.

Способ загрузки может быть горизонтальным или вертикальным.

У большинства устройств малого и стандартного размера применяется вертикальный способ загрузки. Горизонтальный более характерен для крупногабаритных стационарных аппаратов высокой мощности, применяющих непрерывный цикл работы.

Мобильный пресс для макулатуры

Установки подразделяют также на стационарные и мобильные. Стационарные отличаются большей мощности и постоянным местом работы, бумагу подвозят к месту их установки. Мобильные же, наоборот, подвозят к местам скопления бумажных отходов и работают они там, где это необходимо.

Горизонтальные

Предлагаемые на рынке устройства с гидравлическим приводом обладают малыми размерами и скромной производительностью, но вполне могут справиться с макулатурными отходами небольшого предприятия, учреждения или торговой точки.

Их рабочие характеристики таковы:

  • Усилие пресса приблизительно 2 тонны.
  • Производительность до 90 килограммов бумаги в час.
  • Электропитание: 220 вольт, одна фаза.
  • Диапазон рабочих температур: -25 +40 оС.
  • Занимаемая площадь-2×2 метра.
  • Размеры окна загрузки- 0,5× 0,5 метра, высота 1 метр.
  • Размеры тюка после прессования- 0,4×0,5×0,35м, вес – от 10 до 20 кг.

Горизонтальный пресс Статико-40

Набольшие размеры и простота в обращении позволяют установить такой пресс в углу склада, с работой на нем справится один человек, погрузочные устройства не потребуются. Стоят такие устройства от 60 т.р.

Вертикальные

Вертикальный пресс для макулатуры представляет собой более серьезное устройство с лучшими рабочими характеристиками:

  • Усилие пресса приблизительно 6 тонн.
  • Производительность: 3-6 тюков в час.
  • Электропитание: 220 вольт, одна фаза.
  • Диапазон рабочих температур: -25 +40 оС.
  • Занимаемая площадь-2×2 метра, высота – 2 метра.
  • Размеры окна загрузки- 0,5× 0,5 метра.
  • Размеры тюка после прессования- 0,4×0,5×0,35м, вес – от 10 до 20 кг.

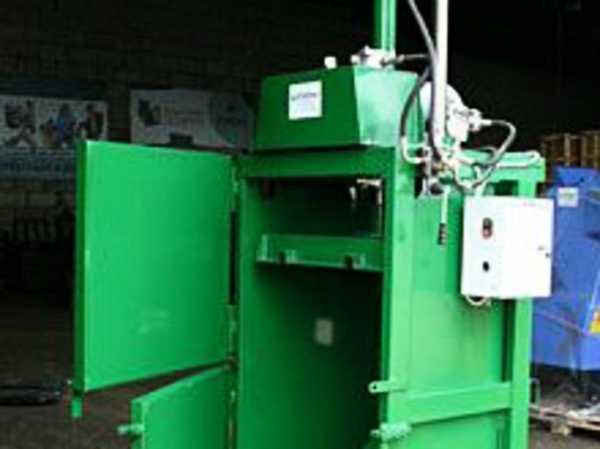

Вертикальный пресс

Высокая мощность привода позволяет прессовать не только бумагу картон, но и пластик и отходы из проката черных и цветных металлов толщиной до 1,5 мм. С этим устройством также справляется один человек, но для эффективной работы нужно будет оборудовать рабочее место талями или тельфером. Обойдется агрегат от 70 т. р.

Пакетировочные

Пакетировочные системы приобретаются специализированными фирмами по переработке и приему макулатуры и вторичного сырья, а также предприятиями с большим объемом бумажных и картонных отходов.

Горизонтальный пакетировочный пресс

Это мощное оборудование с широкими возможностями:

  • Усилие прессования от 15 до 50 тонн.
  • Высокая степень сжатия материала в тюке.
  • Размеры пакета настраиваются по необходимости.
  • Пакет перевязывается пластиковыми или стальными лентами.
  • Масса прессованного пакета от 15 до 800 кг.

Стоит такое профессиональное оборудование от 120 т. р.

Стационарные

Стационарные агрегаты отличаются:

  • постоянным местом установки;
  • большими габаритами
  • большой мощностью привода и рабочим усилием;
  • высокой производительностью;
  • дополнительными функциями и оснащением.

Их устанавливают на предприятиях по приему и переработке вторсырья или там, где ежедневно образуется большой объем бумажных и картонных отходов.

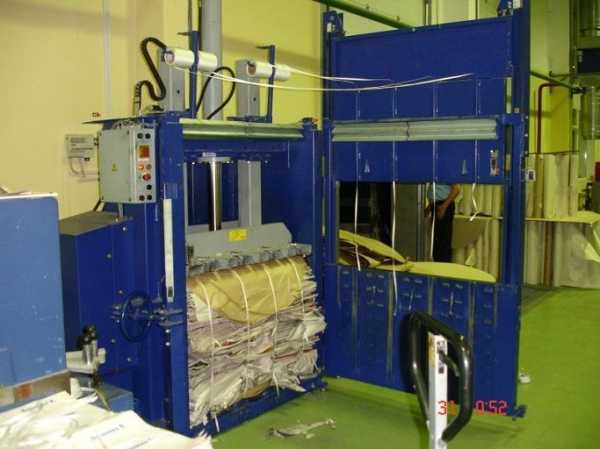

Стационарный пресс на предприятии

Место их установки оборудуют подъемно-транспортным оборудованием, тщательно продумывают логистические потоки доставки сырья и вывоза готовых пакетов.

Мобильные

Мобильный пресс для макулатуры малогабаритен, обладает небольшой мощностью и производительностью. Он не требует специальной подготовки места для своей установки, часто монтируется на колесной тележке или легковом автомобильном прицепе.

Такое устройство легко доставляется к месту скопления отходом и по необходимости перевозится в другое место.

Они популярны среди таких покупателей, как:

  • предприятия, специализирующиеся на вывозе скопившейся в других компаниях и у частных лиц макулатуры;
  • торговые точки с большим оборотом упаковочной тары;
  • малые компании, утилизирующие вторичное сырье.

Гидравлические

Такой макулатурный пресс приводится в действие гидравлическим приводом. Они широко применяются для прессовки макулатуры, пластика, резины и т.п. материалов.

По степени автоматизации системы управления различают:

  • Автоматы.
  • Полуавтоматы.
  • Ручные.

Гидравлические прессы также разнятся между собой по таким характеристикам, как:

  • Размеры.
  • Производительность.
  • Усилие прессования.
  • Скорость движения рабочей плиты.

Гидравлический пресс для макулатуры

Гидравлическими приводами разной мощности могут оснащаться как мобильные мини-устройства, так и мощные стационарные прессы.

Механические

Механические прессы для макулатуры называют прессами с ручным приводом. Их отличительные особенности по сравнению с другими видами приводов:

  • Малые габариты.
  • Низкая производительность.
  • Малое усилие прессования.
  • Нет необходимости в электропитании.

Конструктивно ручные прессы разделяются на:

  • Винтовые.
  • Ротационные.
  • Эксцентриковые.
  • Рычажно-коленчатые.

Винтовой механический пресс

Применяются такие устройства там, где объем отходов невелик и нет экономического смысла в приобретении более производительного устройства.

Гидромеханические

Эти прессы для макулатуры имеют как гидравлический, так и рычажный привод. Их отличие заключаются в том, что:

  • Начало хода пресса характеризуется высокой скоростью и малым усилием.
  • Конец рабочего хода, наоборот, малой скоростью и во много раз увеличенным усилием прессования.
  • Сниженными затратами энергии.

Такие прессы широко используются в машиностроении для прессования металлических отходов и прекрасно подходят для экономичной и высокопроизводительной обработки макулатуры.

Какая сила давления нужна для уплотнения макулатуры

Ключевая характеристика пресса для макулатуры — это развиваемое им усилие. Наиболее маломощные прессы с усилием от 2 до 10 тонн легко справляются лишь с хорошо деформирующимися материалами — бумагой, картоном, полиэтиленом. Для прессования более прочных конструкционных пластиков потребуется усилие от 10 до 15 тонн. И, наконец, чтобы справиться с тонколистовым металлом, рабочее усилие должно быть от 15 до 30 тонн.

Для прессования макулатуры применяют и более мощные прессы, чем 4-10 тонн, когда требуется обеспечить высокую производительность. Важно понимать, что более мощный пресс потребляет намного больше энергии, и использование его должно быть экономически обосновано.

Габариты оборудования

Размеры пресса определяются объемами макулатуры, которые требуется обработать.

Компактные устройства резонно применять:

  • в домохозяйствах;
  • в небольших учреждениях;
  • на складах и торговых точках.

Система этого класса обладают скромным усилием до 4 тонн, и могут уменьшить исходный объем сырья до трех раз. Система не требует постоянной установки, фундамента и подъемно- транспортного оборудования, мобильна и легко управляется одним оператором.

Прессы стандартного размера лучше подойдут:

  • торговым сетям;
  • логистическим терминалам;
  • крупным предприятиям и учреждениям, генерирующим большие потоки отходов бумаги и картона.

Эти устройства обладают солидным весом и требуют надежного крепления к полу. Они развивают усилие до 15 тонн и сжимают сырье в 4-6 раз.

VAKKPRESS 2104

Профессиональные установки оправдывают свою высокую стоимость и большие расходы энергии в тех местах, где поток сырья для них весьма значителен — полиграфический комбинат или большой логистические-распределительный комплекс с функциями переупаковки.

Эти агрегаты весят десятки тонн и требуют для установки отдельного фундамента и просторных и высоких помещений. Они развивают усилие прессования от 30 до 60 тонн и спрессовывают исходные отходы более чем десятикратно.

Делаем своими руками

Если в вашем распоряжении находятся ограниченные финансовые ресурсы, но есть навыки сварочных и слесарных работ и соответствующий инструмент, то компактный пресс для макулатуры можно сделать своими руками.

Для изготовления гидравлического пресса с усилием до 4 тонн понадобится:

  • сварочный аппарат, электроды или проволока;
  • слесарный инструмент по металлу;
  • болгарка;
  • стальной профиль не тоньше 5 мм для основания, рамы и траверсы;
  • стальной лист толщиной не менее 2 мм для короба;
  • стальная плита толщиной не менее 10 мм — главный рабочий орган пресса;
  • гидравлический автомобильный домкрат соответствующего усилия;
  • две пружины для возвращения траверсы в верхнее положение;
  • навыки конструирования и чтения чертежей.

Сначала следует изготовить прямоугольное основание. По бокам к нему привариваются стойки, в пазах которых будет ходить траверса. Сверху стойки соединяются перекладиной. На пружинах между стойками подвешивается траверса, на нее крепится домкрат, а снизу — плита. Открытый сверху короб необходимо снабдить с одной стороны надежно запирающейся дверцей. Если плита недостаточной толщины деформируется при работе, к ней сверху приваривают ребра жесткости — продольные и поперечные.

Управление и условия эксплуатации

При приобретении средних и больших стационарных устройств производитель или его представитель, как правило, проводят обучение персонала методам эффективной и безопасной работы на их оборудовании.

Кроме того, прессы снабжают системами безопасности и блокировки, исключающими включение системы в то время, когда оператор поправляет что-либо в рабочей камере, и позволяющими мгновенно остановить оборудование в случае нештатной ситуации.

Прессы для макулатуры способны работать в широком диапазоне погодных условий, в том числе и при отрицательных температурах. Для этого в них применяют специальные всепогодные смазочные и рабочие материалы.

Обслуживание оборудования необходимо производить в строгом соответствии с предписаниями завода — изготовителя. Это обеспечит долгую и высокопроизводительную работу устройства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

оптимизация сбора и заготовки отходов бумаги и картона

Для работы с макулатурой подойдут вертикальные гидравлические пакетировочные прессы с усилием от 8 до 30 тонн.

Пресс "СТАТИКО-8"



Устанавливается на предприятиях с малым и  средним количеством отходов:

пищевая промышленность, рынки, торговые и бизнес центры, типографии, коммунальные службы, склады,

гостиницы, вокзалы, аэропорты, техцентры, речные и морские суда, приемные пункты вторсырья и т.д.

Пресс "СТАТИКО-12"- лучший выбор при объеме отходов до 30-50 тонн в месяц!

Пресс "СТАТИКО-12" экономичное решение для выполнения условий заводов по переработке макулатуры:

вес кипы не менее 200 кг.

Если стягивать 2 кипы пластиковой лентой или проволокой, то вес кипы (картон) получается 250-260 кг.

Устанавливается в  организациях со средним и большим количеством отходов:

гипермаркеты, крупные торговые и бизнес центры, выставочные, развлекательные и гостиничные комплексы,

предприятия пищевой, текстильной и лёгкой промышленности, склады, таможенные терминалы,

заводы по производству тары и упаковки, полиграфические комплексы, табачные фабрики, вокзалы,

аэропорты, переработчики вторсырья и т.д.

Пресс "СТАТИКО-24" -  предназначен для профессиональных участников рынка переработки отходов.

statico.ru

Пресс для макулатуры: виды и принцип действия

Пресс для макулатуры поможет преобразовать гору бумаг, коробок и других бумажных отходов в компактные пакеты, что обеспечит экономию места.

Это особенно необходимо крупным магазинам, кафе, предприятиям, имеющим много бумажных отходов. Чтобы не расширять подсобные помещения, проще сделать прессованную макулатуру.

Виды прессов

Прессы для бумажных отходов выпускают самые различные как по габаритам, так и по производительности и принципу действия. Бывают мини-установки, оборудование среднего размера и крупные промышленные модели, мобильные установки или стационарные.

По конструкции и способу спрессовывания различают следующие типы прессов:

  • механический;
  • гидравлический;
  • гидромеханический;
  • пакетировочный.

Механический пресс для макулатуры

Такая установка работает с помощью винтового привода, который бывает электромеханическим или ручным. Усилие пресса находится в пределах 4–32 тонны.

Вид и габариты механического пресса для макулатуры

Ручной винтовой пресс работает за счёт энергии большого маховика, разгоняемого вручную. Предельное усилие прессования в таких прессах определяется диаметром маховика и его высотой. Резьба на винте самостопорящая и многоходовая.

Винтовой пресс выполняется вертикально с литой чугунной станиной и гайкой из антифрикционной бронзы.

В винтовом прессе с механическим приводом вращение гайки производится с помощью электродвигателя и зубчатой или клиноременной передачи.

Недостатком таких конструкций является необходимость установки защиты от перегрузки по крутящему моменту. В конце прессования должен срабатывать предохранитель.

Из достоинств — небольшие размеры и вес. Некоторые модели можно установить на улице.

Гидравлический пресс для бумажных отходов

Установка получила большее распространение, несмотря на то, что она более габаритная, чем механическая. В состав оборудования входит насосная установка, механизм выталкивания и система управления. Рабочей частью являются ползунки и гидроцилиндры. Рабочая жидкость перегоняется из нижней полости цилиндра в верхнюю.

Прессование производится с усилием 2.5–3 атмосферы по показанию манометра.

Гидравлические прессы бывают:

  • с ручным управлением;
  • полуавтоматические;
  • автоматические.

Гидромеханические прессы для макулатуры

Устройства состоят из гидроцилиндра и рычажного механизма. Они отличаются тем, что в конце движения плиты скорость снижается, а усилие пресса увеличивается многократно, а также экономным расходом энергии.

Пакетировочный пресс

Автоматический пресс имеет горизонтальную компоновку. Агрегат выталкивает готовый пакет из рабочей зоны и создаёт узел для перевязки.

Объемы перерабатываемого сырья

Самые простые прессы, уплотняющие только лёгкие материалы типа бумаги и картона, создают усилие давления от 4 до 10 тонн.

Прессы со средним давлением от 10 до 15 тонн могут обрабатывать изделия из термопластика.

Прессы с большим усилием давления до 30 тонн уплотняют даже изделия из листового металла. Стоимость их высокая, поэтому необходимо экономическое обоснование при покупке такого агрегата.

Габариты оборудования

Размеры прессов напрямую зависят от того, какой объём макулатуры или других отходов необходимо переработать. По габаритам оборудование подразделяется на следующие форматы:

  • мини;
  • стандарт;
  • профессиональные.

Мини. Такие прессы не требуют крепления к поверхности, их легко перемещать и просто ими управлять. Объём макулатуры в таком агрегате сокращается всего лишь в 3 раза, производительность его низкая. Для домашнего использования частным лицам, небольших офисов, торговых рыночных павильонов он вполне подойдёт.

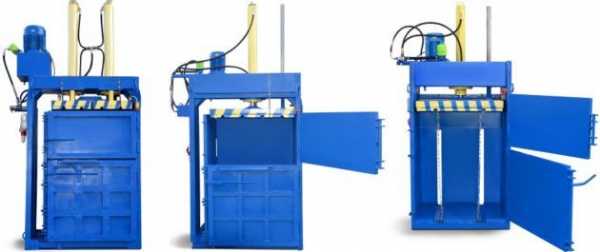

Гидравлические мини-прессы для макулатуры

Стандарт. Предназначены для:

  • складов;
  • пунктов, принимающих макулатуру;
  • магазинов;
  • компаний, работающих с большим объёмом бумаг.

Эти агрегаты нуждаются в прочном креплении к горизонтальной поверхности. Создаваемое ими давление позволяет сократить объём макулатуры в пять раз.

Чертеж установки на ножном управлении

Профессиональные. Предназначены для полиграфических предприятий, комплексов крупных складов с огромным потоком отходов бумаги и картона. Эти отходы после прессования сокращаются в объёме в 10 и более раз. Прилагаемое усилие составляет 30 тонн. Установка такого промышленного пресса и его обслуживание производится только квалифицированным персоналом. Для установки требуется помещение с определёнными габаритами, просторное и высокое.

Классификация оборудования по способу загрузки сырья

Способы загрузки отходов различаются у разных типов прессов и могут быть:

  • вертикальными;
  • горизонтальными;
  • угловыми.

В состав оборудования Мини и Стандарт входят преимущественно прессы в вертикальном исполнении.

К профессиональным относятся гидравлические прессы для отходов горизонтального исполнения. Они могут прессовать не только бумажные отходы, но и сжимать вторсырье: твердый бытовой мусор, пластиковые бутылки и прочее.

Управление прессом для макулатуры

Управление процессом прессования отходов осуществляется с помощью специального рычага. Рычаг приводит в движение прессующие ползуны. Их можно остановить в любой момент с помощью блокировки. Давление контролируется по показаниям манометров.

Управление осуществляется одним человеком и не требует особых знаний и умений.

Детали агрегата нуждаются в постоянной смазке, особенно при частой работе.

Как выбрать пресс

Пресс для формования бумажных топливных брикетов

При выборе макулатурного пресса нужно иметь в виду, что цена его напрямую зависит от его производительности, давления и других технических характеристик.

Ориентироваться нужно, прежде всего, на объемы требуемой переработки. Исходя из этого, подбирают необходимую производительность, емкость рабочей камеры.

Немаловажное значение имеют потребляемая мощность и габариты установки.

Для небольших потребностей предпочтительны компактные модели. Их можно установить в маленьком помещении и даже в машину для вывоза макулатуры.

Некоторые установки могут спрессовывать в тюки текстильные и пластиковые изделия: одноразовую посуду, бутылки. Такое оборудование поможет утилизировать и вывозить отходы значительно быстрее и проще.

Наиболее востребованные модели оборудования

В большом ассортименте гидравлические прессы для макулатуры производятся на Арзамасском заводе «Гидропресс».

Предлагаемые модели оснащены системами автоматического выгружения готовых спрессованных кип. Отдельные элементы этих систем разработаны в Италии, а элементы точной автоматики производятся во Франции.

Это оборудование работает надежно в любых условиях, даже при отсутствии отопления в помещении, в котором оно установлено, и при минусовых температурах.

На вертикальных прессах получают кипы с массой:

  • до 200 кг на малых прессах;
  • до 350 кг на средних прессах;
  • до 600 кг на крупных прессах.

Это говорит о том, что любой потребитель может сделать выбор для себя.

Гидравлические прессы в горизонтальном исполнении имеют значительно более высокую производительность. Кроме бумажных отходов, они применяются для прессования твердых бытовых отходов, пластика, алюминиевых банок. Они отличаются быстрой и эффективной загрузкой сверху, нет необходимости выравнивания слоя. Кипа формируется через 5–6 загрузок и имеет высокую плотность.

Переработка макулатуры с помощью гидравлических горизонтальных прессов

Горизонтальные гидропрессы серии «Мега» с конвейерной установкой имеют следующие характеристики:

  • масса спрессованной кипы — 200–650 кг;
  • размер пакетов — от 1000х800 до 2100х800 мм;
  • рабочий ход траверсы — от 1600 до 3300 мм.

Популярными моделями являются следующие:

ПГП-2 мини с вертикальной загрузкой. Габариты: 200х64х42 см. Размер готовых брикетов 50х40х35 см, перерабатывает в день до 500 кг сырья, прилагаемое усилие 2 тонны.

Barinel 1500LP6 с вертикальной загрузкой. Габариты: 160х56х67 см. Размер готовых брикетов 50х50х50 см, прилагаемое усилие 6 тонн, производит до 5 брикетов в час весом до 30 кг каждый.

Пресс для макулатуры своими руками

Простейшее оборудование для изготовления брикетов из бумажных отходов можно сделать самостоятельно, воспользовавшись чертежами устройств, которые легко найти в интернете. Для проектирования необходимо задать габариты установки, желаемый ход траверсы и допустимое усилие давления.

Исходя из размеров камеры для прессования макулатуры и желаемого усилия пресса, выбирается обычный гидравлический домкрат, который будет служить напорным устройством. Траверса будет перемещаться в направлении, зависящем от места установки домкрата. Более удобной является верхняя компоновка домкрата, при которой траверса двигается вниз.

Примеры чертежей пресса для сборки своими руками

Изготовление станины и домкрата

Для сооружения станины используют толстый листовой материал из качественной строительной стали 12 ГС, изготовленной по ГОСТ 19282. Элементы станины из такой стали лучше свариваются. Станина представляет собой прямоугольную закрытую раму.

Возможности домкрата определяют размеры станины и траверсы. У траверсы должен быть свободный холостой ход. Это необходимо для того, чтобы можно было загрузить отходы. После создания пакета макулатуры траверса должна вернуться в исходное положение. Для этого в конструкции предусматривают две пружины, которые располагают симметрично.

Схема пресса рычажного с приводом от гидравлического домкрата

Монтаж системы управления

На последнем этапе монтируется электрическая система управления приводом. Чаще всего она представляет собой две кнопки, как самый простой вариант.

По уровню развиваемого усилия (до 120 кН) самодельные прессы для макулатуры не уступают покупным готовым моделям такого оборудования.

Ещё один пример чертежа самодельного пресса для макулатуры

Преимущества пресса для макулатуры

Начинающим предпринимателям и бизнесменам нужно своевременно подумать о том, что они будут делать с бумажными отходами, буквально «съедающими» полезное пространство офисов и складов.

Пресс для макулатуры поможет решить проблему с отходами, ведь основной его функцией является сжатие макулатуры в плотные кипы, которые удобнее хранить и транспортировать.

Выбрать подходящую установку несложно, выбор очень большой. А если со временем агрегат окажется ненужным по каким-либо причинам, его можно сдавать в аренду или выгодно продать.

Видео по теме: Самодельный пресс по переработке вторсырья

punkty-priema.ru

Автоматические горизонтальные прессы Godswill

GB-0505F

Автоматический макулатурный пресс горизонтального типа Godswill, Тайвань

Назначение: Пакетирование отходов из бумаги и картона. Компактные автоматические горизонтальные пресса серии GB-0505F с усилием прессования 21 тонна и  производительностью до 2.2 т/ч  могут использоваться в компаниях с небольшим объемом отходов.

Подробнее

GB-0505FL-II

Автоматический макулатурный пресс горизонтального типа Godswill, Тайвань

Назначение: Пакетирование отходов из бумаги и картона. Компактные автоматические горизонтальные пресса серии GB-0505FL-II с допрессовочным цилиндром с усилием прессования 21 тонна и производительностью до 4 т/ч  могут использоваться в компаниях с небольшим объемом отходов.

Подробнее

GB-7575F

Автоматический макулатурный пресс горизонтального типа Godswill, Тайвань

Назначение: Пакетирование отходов из бумаги, картона, полимерных материалов (ПЭТ-бутылок, пластика и др.), алюминиевых и жестяных банок. Автоматические горизонтальные пресса серии GB-7575Fс усилием прессования до 53 тонн и производительностью до 9.5 т/ч  для крупных производственных компаний.

Подробнее

GB-7575F-II

Автоматический макулатурный пресс горизонтального типа Godswill, Тайвань

Назначение: Пакетирование отходов из бумаги, картона, полимерных материалов (ПЭТ-бутылок, пластика и др.), алюминиевых и жестяных банок. Автоматические горизонтальные пресса серии GB-7575F-II с допрессовочным цилиндром с усилием прессования до 53 тонн и производительностью до 10 т/ч  для крупных производственных компаний.

Подробнее

GBP-7511

Автоматический пресс для ТБО горизонтального типа Godswill, Тайвань

Назначение: Пакетирование отходов полимерных материалов. Автоматический горизонтальный пресс с закрытым каналом GBP-7511 с усилием прессования 118 тонн и производительностью до 6 т/ч (ПЭТ)  могут использоваться в компаниях с большим объемом отходов.

Скачать каталог

Система с открытым каналом (возможность закрытого канала)

Подробнее

GB-1108F

Автоматический макулатурный пресс горизонтального типа Godswill, Тайвань

Назначение: Пакетирование отходов из бумаги, картона, полимерных материалов (ПЭТ-бутылок, пластика и др.), алюминиевых и жестяных банок. Автоматические горизонтальные пресса серии GB-1108Fс усилием прессования до 95 тонн и производительностью до 15 т/ч идеально подходят крупным производственным компаниям.

Подробнее

GB-1111F

Автоматический макулатурный пресс горизонтального типа Godswill, Тайвань

Назначение: Пакетирование отходов из бумаги, картона, полимерных материалов (ПЭТ-бутылок, пластика и др.), алюминиевых и жестяных банок. Автоматические горизонтальные пресса серии GB-1111Fс усилием прессования 118 тонн и производительностью до 28.5 т/ч идеально подходят  крупным производственным компаниям.

Подробнее

godswill-press.ru

горизонтальный, гидравлический, пакетировочный, малыш, механический

Современные технологии позволяют уменьшать в объёме любой материал, в том числе, образования ТБО и прочих отходов. Особенно такие методы полезны, если материал имеет объёмную форму и сравнительно небольшой вес. В случаях с бумажными отходами, можно купить пресс для макулатуры, он позволит увеличить занятую площадь архивными документами или прочими бумагами минимум в несколько раз.

Пресс для макулатуры используют в таких сферах деятельности, где остается большое количество бумажных отходов или же, наоборот, вся работа документируется и сохраняется в специальных архивах для бухгалтерского учета и т. д.

Организации, которым нужно разово провести уничтожение документов, используют шредеры, но после них бумага увеличивается в размере еще больше в таком случае можно воспользоваться б/у прессом для макулатуры Малыш. Его преимущества в малых габаритах и простоте эксплуатации, такой прибор используют в кафе, ресторанах, магазинах и других учреждениях, где скопляется большое количество упаковочной тары.


Разновидности прессовальных аппаратов

Для того, чтобы выбрать оптимально подходящий вариант, нужно определить в каких целях и как часто будет использоваться прибор. Например, в пунктах приема вторсырья пользуется популярностью пакетировочный пресс для макулатуры, так как он создает давление от 15 до 45 тонн и делает компактные тюки с вторичным материалом, не требующие механического манипулятора для их погрузки из-за своих малых размеров.

Таким установкам, находят применение в таких местах, как:

  • рынок;
  • складское помещение;
  • магазины;
  • офисы;
  • бизнес-центр.

Горизонтальный пресс для макулатуры, в зависимости от габаритов произведенного тюка и мощности давления, может выдавать спрессованную массу весом от 15 до 800 кг.

Потребляя при этом от 0,75 Квт до 7,5 Квт.

При этом стандартный размер тюка 700 х 750 х 50 мм.

Тюки, содержащие отходы бумажной продукции намного компактнее в хранении и удобнее в перемещение, также их всегда можно сдать на переработку.

Гидравлический пресс для макулатуры, создающий давление в 40 и выше тонн, уже считается профессиональным, их применяют непосредственно на перерабатывающих комбинатах, а также пунктах сбора вторсырья.

Такой аппарат выдает тюк размером 900 х 1000 х 800 мм.

Вес массы на выходе может достигать 2000 кг.

Потребляемая энергия будет превышать 7 Квт.

Такие аппараты считаются промышленными, так как напряжение такой мощности подается лишь на заводах и других производственных предприятиях.


Также существуют механические пресса для макулатуры, их преимущество в том, что они могут быть использованы как в помещениях, так и под открытым небом в любой точке, так как не требуют подключения к электричеству. Подобные аппараты можно назвать походными, они имеют малый вес, всего в 100 – 150 кг, а используются, как правило, сборщиками вторсырья, в кузове грузового автомобиля, для компактной загрузки:
  • текстиля;
  • ПЭТ – тары;
  • пленки;
  • жестяных банок;
  • картона;

и прочего материала пригодного для вторичного использования.

Такие приспособления работают по винтовому сжатию и создают давление от 4 до 32 тонн.

На выходе получается тюк размером 500 х 800 х 500 мм, с примерным весом в 30 кг.

Стоимость

Цена на пресс для макулатуры зависит от таких факторов, как:

  • потребляемая мощность;
  • усилия прессования;
  • габариты загрузочного отсека;
  • размер тюка;
  • вес тюка.

А на деле:

  • Самые обычные модели для офисов и магазинов, будут стоить около 100 000 р.
  • Более мощные модели, с возможностью создания тюков весом свыше 100 кг будут стоить до 150 000 р.
  • Самый мощный, промышленный пресс для макулатуры, с наибольшим выходным размером тюка и давлением свыше 40 тонн, обойдется в 200 000 – 400 000 р.

Вам будет интересно, как работает пресс для макулатуры

ecology-of.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
