Содержание

видео-инструкция по монтажу своими руками, особенности дачных изделий с казаном, фото

В выходные и праздничные дни многие владельцы загородных участков любят приглашать друзей и соседей на шашлыки. Для приготовления пищи на природе лучше всего подойдет мангал для дачи с крышей. Он позволит вам не зависеть от капризов погоды – дождя или жаркого солнца.

Это может быть как легкое приспособление из металла, так и стационарный комплекс из кирпича. Последний может состоять из барбекю, мангала и варочной поверхности.

Крыша надежно защитит мангал от непогоды.

Место для жаровни

Сначала о том, что надо учесть перед сооружением мангала.

Требования к выбору участка

Если участок уже застроен и растения на нем высажены, то возникают трудности с размещением стационарной жаровни под крышей. Это сооружение с зоной для принятия пищи и отдыха не должно разрушить гармоничность ландшафтного дизайна дачи. Следует поместить его так, чтобы оно стало его украшением и дополнением.
Обязательно учтите розу ветров на местности. Дым жаровни не должен мешать вам и соседям.

Обратите внимание на местоположение внешних инженерных коммуникаций.
Желательно, чтоб приспособление не было расположено излишне далеко от дачного дома.
Размер его выбирайте, исходя из потребностей, возможностей и своих предпочтений.
Стационарные мангалы надо четко разделять на места для приготовления еды и зоны для отдыха.

Заводской переносной мангал, имеющий крышу.

Их строительство требует хороших навыков. Под одной кровлей надо соорудить сложную печку, имеющую функции барбекю и мангала, дровницу, рабочий стол для подготовки продуктов, мойку, место для хранения утвари, обеденный стол с лавками либо диванчиком. (См. также статью Гриль для дачи: особенности.)
Мобильные металлические жаровни можно ставить вблизи уже обустроенного уголка для отдыха. Они не нуждаются в привязке к участку.

Сооружение мангала

Легкую переносную либо передвижную конструкцию из чугуна либо стали, можно купить в соответствующей компании либо магазине.

Металлическая конструкция

Чертеж металлической жаровни.

Более прочное приспособление можно соорудить своими руками. Наиболее простой способ это сделать – собрать жаровню без зоны для отдыха.

Вам будут нужны:

трубы сечением 40 мм либо уголки;
листовая сталь толщиной от 0.4 см и больше;
сварочное приспособление с электродами.

Объем нужного материала можно определить после разработки конструкции мангала.

Длину его надо сделать не больше 100 см.
Ширина жаровни выбирается, исходя из длины шампуров. Оптимальный вариант – размер, который равен половине их длины.
Минимальная высота короба — 15 см.

Обратите внимание!
Инструкция предупреждает, что если шампуры будут расположены ниже, то мясо быстро будет обгорать снаружи, а внутри останется еще сырым.
Излишне высокие короба заставляют тратить очень много топлива.

Промежуток от основания мангала до его днища должен составлять от 80 до 100 см.
Высоту до крыши выберите индивидуально. Главное, чтоб вам было комфортно готовить.
Внизу жаровни желательно соорудить полочку для дров.
Для стоящего отдельно сооружения кровля необходима для защиты пользователя и пищи от дождя. Поэтому крыша должна иметь длину и ширину больше, минимум на 20/30 см, чем сам мангал.
Чтобы шашлык было готовить удобно, по обеим сторонам жаровни нужны полки длиной около 30 см.
Металлический дачный мангал с крышей можно украсить коваными элементами, а затем покрыть его снаружи термостойкой краской. Внутри короб красить не следует

Сооружаем кирпичную жаровню

На фото кирпичный мангал.

Кирпичный мангал лучше всего помещать в беседке с основанием. В ходе проектирования нужно определить размеры каждого элемента комплекса. После определения ее параметров, составляется порядовка печи. Следует учесть, что под мангал из кирпича нужно сделать фундамент.

После определения габаритов беседки, проектирования печного комплекса, создания порядовки, можно начинать земляные работы.

Этапы строительства приведены ниже.

Схема мангала.

Выройте траншею для фундамента по периметру беседки и в месте установки печи. На ее дно насыпьте песок, слоем в 10 см. Установите армирующий каркас, затем опалубку.
Залейте основание бетоном. Фундамент должен возвышаться над землей на 10 см. Дайте ему отвердеть в течение 10/12 дней.
Через три-четыре дня уберите опалубку. Расстелите на основании рубероид.

Порядовка печного комплекса.

Теперь можно начинать кладку мангала. Два начальных кирпичных ряда устанавливайте сплошным слоем. Работу осуществляйте, сверяясь с порядовкой.

Обратите внимание!
Топки печи, барбекю, мангала следует выкладывать из огнеупорных кирпичей, скрепляемых шамотным раствором.
Все другие детали сооружаются при помощи обычной цементно-песчаной смеси.

Далее возводится беседка и ее кровля. Столбы-опоры для крыши можно соорудить из кирпичей, деревянного бруса либо труб из металла. Тип кровли зависит от размеров и формы места отдыха, а также ваших предпочтений. Дымоход печи нужно вывести за крышу сооружения.
Далее можно начинать декоративное оформление мангала и места для отдыха. Мангалы с казаном для дачи с крышей можно облицовывать керамической плиткой либо оставить без отделки. На полы дачной беседки с мангалом можно настелить доски, выложить их напольными плитками либо забетонировать.
Для крыши можно применить материалы, цена которых не очень высока: шифер, металлочерепицу, профлисты, поликарбонат и пр.

Вывод

Крытый мангал станет отличным местом для отдыха и приготовления пищи на лоне природы. Вашей встрече с друзьями и приятным посиделкам не смогут помешать дождь и палящее солнце. Видео в этой статье расскажет еще много интересного по ее теме.

: OLYMPUS DIGITAL CAMERA

: ??????? ? ?????????

Добавить в избранное Версия для печати

Статьи по теме

Все материалы по теме

Мангал из металла своими руками + размеры, фото, видео, схемы, чертежи

Любой отдых на лоне природы просто невозможно представить без приготовления шашлыка.

В настоящее время существует огромное количество различных мангалов (для дачи и не только), как классической конструкции, так и эксклюзивного проекта, выполненного на заказ с учетом всех особенностей ландшафтного дизайна. Конструкция мангала в классическом стиле очень проста. В основном это металлический ящик, сделанный из листов различной толщины, так как считается, что чем толще будут стенки конструкции, тем дольше он прослужит.

Основные достоинства мангала из металла:

Простота изготовления. Практически любой человек может изготовить металлический мангал из подручных материалов в самые сжатые сроки у себя на участке.
Мобильность. Важное достоинство мангала, который, исходя из различных обстоятельств, можно перенести в любое удобное место, спрятать зимой в закрытое помещение.
Пожаробезопасность. Металл традиционно относится к самым безопасным строительным материалам.

Ценовая доступность. Стоимость изготовления мангала из металла при использовании подручных и остаточных материалов будет минимальна.

Даже отправляясь на отдых на природу можно изготовить металлический мангал, достаточно найти листовой металл, прямоугольный профиль и с помощью сварки или болтовых соединений закрепить листы между собой. Такой мангал изготавливается очень быстро, он легок в транспортировки, удобен тем, кто регулярно выбирается на природу. Если же вы хотите сделать стационарное сооружение на своем приусадебном участке, чтобы он оригинально и функционально дополнял вид и облагораживал участок, то придется постараться.

В статье мы расскажем как сделать мангал из металла своими руками, какие должны быть размеры, а также предоставим схемы, чертежи, фото и видео инструкции.

Размеры

Расчет конструктивных параметров мангала из металла

Перед тем как сделать мангал из металла, необходимо определиться с его габаритами. Первоначально следует ориентироваться на количество людей, которые традиционно или периодически могут отдыхать одновременно. Если семья небольшая, из четырех или пяти человек, то вполне хватит сооружения небольших размеров, около 500×300 миллиметров.

Если мангал необходим для большой компании, более десяти человек, то посчитать ориентировочное число шампуров, которые будут одновременно на мангале и добавить к расчетному размеру по 100 мм по краям. Если планируется пользоваться решеткой, то можно рассчитать размеры по ширине, исходя из параметров готового изделия (магазинной решетки). Важно не проектировать мангал слишком глубоким, тогда может понадобиться большее количество углей, и мясо будет жариться медленно и неравномерно.

Изготовление простого мангала

Технология изготовления металлического мангала

Очень важно при изготовлении мангала правильно выбрать материал. Итак, какой же металл лучше? Идеально подойдут листы из стали, чем больше ширина, тем лучше. Ножки можно изготовить из того же листа, предварительного согнутого по всей длине уголком, для придания ему жесткости. Отлично, если у вас имеется сварочный аппарат. Тогда размечаются на листе металла все стороны изделия, отрезается лишнее и по разметке сгибаются под углом 90º. По краям поверхности сваривают по всей длине, а потом к готовой заготовке приваривают дно. Ножки можно крепить не намертво к изделию, чтобы в дальнейшем можно было их снимать при транспортировке или длительном хранении.

Мангал из металла собран на болтах

Если в наличии нет сварочного аппарата, то схема будет другая. Еще при разметке каркаса необходимо прибавить 30–40 мм с каждой стороны. Со стороны стыка потом загибают этот излишек, состыковывают с другой стороной и сверлят через стык три отверстия: по краям и посередине. Поверхности прикручивают болтами. Снизу по ребрам делают 4 разреза по 30–40 мм, аккуратно загибают внутрь под прямым углом. Получится по периметру опорная площадка, на которую сверху уже кладем дно. Такой конструкции жесткости хватит с избытком, для того, чтобы выдержать угли и дрова.

После сборки каркаса необходимо сделать отверстия в боковых стенках мангала. Отверстия делают прямо над дном. Оптимальны отверстия диаметром 20–30 мм через каждые 40–50 мм. Чем меньше будет диаметр отверстия, тем необходимо чаще их делать. Эти технологические отверстия необходимы для раздувания углей и подачи воздуха. После этого делают ножки, которые можно прикрепить с помощью болтов. Достаточно четырех болтов на ножку, по два на каждую сторону. Это позволит в дальнейшем снимать их. При желании ножки можно приварить их к основанию мангала.

Сделать простой мангал из металла очень просто. Достаточно при себе иметь слесарный инструмент, листы металла, немного свободного времени и конечно важный элемент – желание! Однако не всех людей устраивает такая простая конструкция, особенно когда готовить приходится при не совсем подходящей погоде. О том, как усовершенствовать металлический мангал, пойдет речь далее.

Делаем мангал с крышей

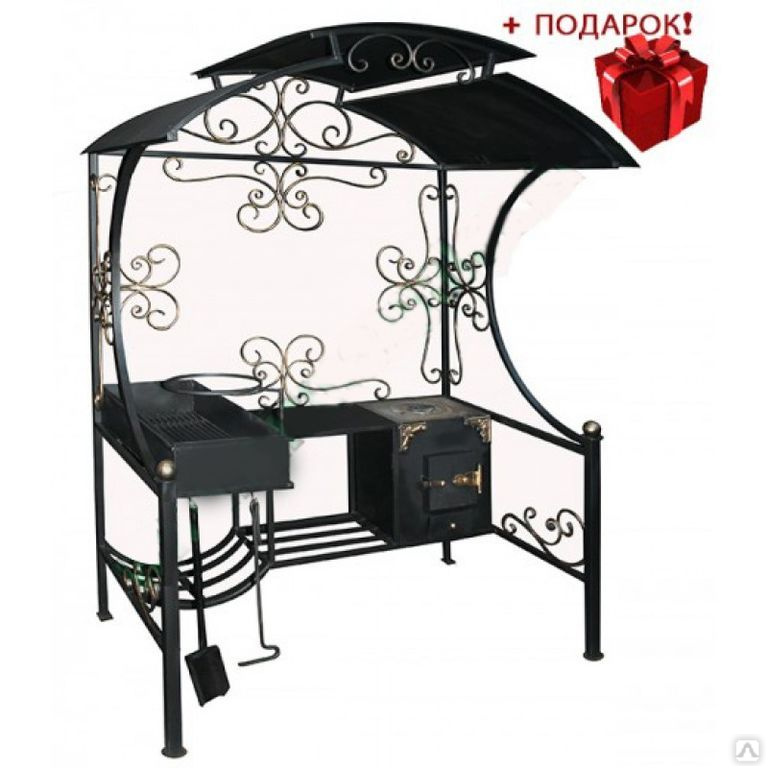

Кованый мангал с крышей

Для начала нужно определиться, будет ли мангал стационарным или его будете убирать, ведь может случиться так, что после того, как над ним появится крыша, эта конструкция не поместится в сарай.

Переносной вариант

Чтобы мангал можно было куда-то перенести, то он не должен быть слишком громоздким. В таком случае можно сделать съемную крышу. Если вам подходит именно такой вариант, то необходимо учесть, что парусность конструкции повысится, а это значит, что сравнительно небольшой ветер сможет опрокинуть мангал. Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами. Такую конструкцию не составит труда разобрать, а потом вновь собрать.

Обратите внимание! В зависимости от выбранного типа крыши может потребоваться изготовление вытяжной трубы, чтобы дым выходил через нее.

Переносной мангал с несъемным дымосборником perenosnoy-mangal-s-nesemnym-dymosbornikom

Теперь приступим к изготовлению крыши. Для опор можно использовать уголок или трубу, главное, чтобы ее прочности хватило выдерживать ветровые нагрузки.

Поскольку речь идет о переносной конструкции, то опоры нужно закрепить винтами на ножках, подальше от жара углей. Если этого не сделать, то раскрутить их станет большой проблемой.

Определившись с местом крепления опор, необходимо продумать форму и просчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а об низкую можно разбить голову. В выборе вам помогут размещенные в конце статьи фотографии и чертежи.

Обратите внимание! Можно установить и забетонировать навес, а мангал просто ставить под него.

Стационарный вариант

Стационарный мангал

Если вы предпочитаете пользоваться мангалом в любое время года и есть для него постоянное место, то можно изготовить стационарную конструкцию с крышей.

Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша бывает небольшой, расположенной прямо над мангалом или же это может быть большой навес и даже беседка. В каждом случае конструкция и габариты подбираются индивидуально, исходя из потребностей и возможностей хозяина.

Обратите внимание! В такой конструкции мангала часто присутствует печь, и предусмотрено место для складирования дров.

Приложив усилия и проявив изобретательность и смекалку, вы сможете сделать шедевр, или хотя бы удобный и практичный мангал, который будет вас радовать долгие годы.

Видео

В этом видео показано, как можно сделать неразборной мангал из листов металла с ножками:

Посмотрите обзор кованых мангалов, изготовленных домашними умельцами:

Схемы и чертежи

Чертеж мангала

Разборной мангал

Чертеж металлического мангала

Чертеж мангала с ножками

Чертеж простого мангала

Нарисованный от руки мангал с крышей

Фото

В дне нужно просверлить отверстия

Металлический мангал с электроприводом

Мангал с оригинальной крышей

Мангал под капотом старого автомобиля

Крыша мангала сделана так, чтобы выходил дым

Мангал под одной крышей с печкой

Мангал с печкой и крышей

Мангал в беседке

Мангал украшен элементами ковки

Складной металлический мангал

Создаем мангал с крышей своими руками для дачи: чертежи и фото

Содержание

1 Строение металлической конструкции
2 Инструменты, материалы
3 Создаем жаровню
4 Каркас и крыша
5 Дополнительные элементы
6 Создаем кирпичную конструкцию
7 Особенности кладки

Уберечь шашлык от дождя может мангал с крышей. Он может быть как металлическим, так и кирпичным. Правда, второй вариант мангала не слишком нуждается в крыше, ведь его строение таково, что камера для приготовления шашлыка защищена от дождя. Однако, все равно есть смысл размещать его под крышей, ведь повар также нуждается в защите от дождя.

Строение металлической конструкции

Создание металлического мангала под крышей является более простым, чем строительство кирпичной печки с мангалом, коптильней, а также панелью для казана. Ведь не нужно делать очень сложную конструкцию. А она должна состоять из:

Каркаса.
Самого мангала.
Крыши.
Дополнительных столиков.

Особенности (размеры, вид) этих элементов зависят от конкретной модели. А таких моделей много. Радует то, что есть большое количество фото и чертежей. В итоге, людям, которые хотят самостоятельно сделать профессиональный крытый металлический мангал, нужно заняться поисками и выбором самого подходящего чертежа. Выбранный чертеж позволит определить потребность в материалах.

Инструменты, материалы

Чтобы самостоятельно сделать стационарную конструкцию из металла, нужно взять следующие инструменты:

Сварку.
Болгарку.
Уровень.
Рулетку.
Дрель.

В зависимости от особенностей конструкции, могут быть востребованы и другие инструменты, например, ножовка (на случай, если будет делаться своими руками деревянный столик).

Что касается материалов, то нужно запастись:

Профильной трубой (размеры 40х40 мм.) или уголками.
Кровельным железом (толщиной 4 мм. и более).
Досками.
Материалом для крыши.

Стоит сказать, что профильная труба позволяет создать наиболее простой в плане красоты мангал с крышей. Из нее будут сделаны стойки, полочка для дров, основание для закрепления крыши и жаровни. Эстетам стоит заменить трубу коваными прутьями. Они позволят создать более красивый каркас. Также можно докупить декоративные кованые изделия и приварить их к каркасу своими руками. Как видно, человек, который воплощает в жизнь увиденную на разных фото идею, имеет большой шанс реализовать свою фантазию.

Очень большое значение имеет правильный материал для крыши. Поскольку крыша будет находиться над мангалом, то ей придется «терпеть» дым, а также большую температуру. Большая температура снизу будет вызывать появление конденсата сверху. Из-за этого кровельный материал для мангалов с крышкой или без нее должен обладать такими качествами, как:

устойчивость к огню и жаре;
устойчивость к коррозии;
устойчивость к перепадам уровня влажности и температуры.

Лучше таким требованиям соответствует профнастил с покрытием, защищающим его от коррозии. Красоту этого материала часто изображают на фото.

Также могут подойти металлочерепица, керамическая черепица, а также шифер. Над металлическим мангалом не стоит делать навес из поликарбоната. Этот материал не любит повышенных температур. Кроме этого, он имеет способность к возгоранию. Если и делать навес из поликарбоната, то только в случае создания кирпичной печки с мангалом и коптильней.

Создаем жаровню

Все работы начинаются с изготовления жаровни. Хотя ее размеры могут быть указаны в чертеже, не лишним будет напоминание оптимальных величин. Практика показала, что на шампур с 6-8 кусками мяса достаточно ширины 22-25 см. Также может подойти 26 см. При этом между кусками остается место для колец лука. Что касается длины, то ее можно делать любой. При этом соблюдают правило: 80-120 мм на порцию (шампур).

Что касается высоты жаровни, то она должна равняться 180-200 мм. При этом следует делать вырезы в боковых стенках. Глубина вырезов — 50 мм. Это необходимо для соблюдения оптимального пространства между углями и шашлыком. А оно зависит от вида топлива. К примеру, между древесным углем и шашлыками должно быть 30-70 мм. Изменять высоту размещения шампуров можно, вставляя в прорези палочки. Реализацию этой хитрости часто изображают на видео.

Придерживаясь этих нюансов, сваривают своими руками профессиональную жаровню. Перед этим огнестойкий кровельный металл разрезают на пластины. В дне жаровни делают своими руками дырочки диаметром 10-15 мм. Их размещают в шахматном порядке. Они нужны для притока воздуха к очагу.

Каркас и крыша

Каркас должен состоять из 4-6 вертикальных стоек, которые соединяются горизонтальными перегородками. Эти перегородки должны быть в трех местах: внизу, на уровне жаровни и вверху. При этом в передней части конструкции такие перегородки не делают. Исключение — перегородка под самой крышей. Средние боковые перегородки служат опорами для труб, на которые будет поставлена жаровня. Также на этих трубах можно сделать своими руками боковые столики. Они очень удобны, ведь можно ставить на них казан. Они бывают разные и, конечно, есть много их фото в Интернете.

Часто вертикальные стойки размещают по углам жаровни. Это не совсем хорошо, поскольку устойчивость конструкции с крышей становится плохой. Лучше сделать вертикальные опоры на углах крыши. В таком случае мангал с крышей будет стоять надежно. Он не перекинется от ветра.

Размеры крыши должны быть большими по сравнению с размерами жаровни. Чем они больше, тем лучше, ведь крыша должна защищать не только мясо, но и человека, который готовит его. Хорошо, если между краем мангала и крышей будет расстояние большее 50 см.

Некоторые хозяева также делают своими руками мангал со съемной крышей. Идея хорошая, но требует дополнительных усилий для снятия или монтажа крыши. Ситуацию может спасти профессиональный механизм. Его часто изображают на фото.

Дополнительные элементы

Целесообразно делать своими руками мангал с крышкой. Это улучшит защиту очага или шашлыка от бокового дождя. Также не лишней будет организация вытяжки и дымохода над мангалом с крышей и столом. Благодаря этому дым от огня не будет распространяться вокруг жаровни, а будет выведен подальше от профессионального повара и отдыхающих.

Если решено установить своими руками вытяжной колпак, то используют такой, высота которого равна 0,8 м. Эта величина является расстоянием от низа колпака до начала дымохода. По ширине и длине колпак должен быть на 0,6-1 метр больше, чем эти же параметры металлической коробки для очага. Такая особенность часто указывается на фото различных чертежей. Стоит позаботиться о том, чтобы можно было регулировать высоту вытяжки.

Также к каркасу можно приварить любые декоративные кованые изделия. Некоторые из них могут стать крючком для вспомогательных инструментов, например, лопатки для пепла. В результате получится очень удобный профессиональный мангал дачный с крышей МД 5.

Создаем кирпичную конструкцию

Строительство кирпичного мангала под крышей начинается с выбора места, на котором будет находиться конструкция и беседка, накрытая поликарбонатом. После проводится планирование размеров мангала из кирпича. Для этого стоит посмотреть различные фото и порядовки. Это позволит выбрать наиболее подходящий вариант. Хочется добавить, что в случае возведения кирпичных мангалов под крышей из поликарбоната, стоит делать такую печь, которая будет иметь коптильню и варочную панель для казана. В казане можно будет сварить много разных блюд.

Строительство мангала из кирпича начинается с заливки фундамента. Глубина бетонной стяжки должна соответствовать конструкции. Здесь есть правило: на каждый ряд кирпича должна быть стяжка в 1,5 см. То есть, если будет 26 рядов, то толщина размещенного в земле бетонного основания должна составлять 39 см. Этот фундамент должен быть длиннее и шире на 10 см., чем длина печи. Такую особенность обозначают на разных фото.

Для заливки фундамента роют котлован, засыпают на дно 7-10-сантиметровый слой песка и ставят арматурную сетку. Между ней и песком должно быть пространство. Далее своими руками заливают цементную смесь, ждут ее высыхания и стелют рубероид.

Отдельную бетонную стяжку нужно залить для беседки, которая будет накрыта поликарбонатом.

Особенности кладки

Сначала строят печь из кирпича, а затем беседку, которую накроют поликарбонатом. Печь с панелью для казана возводят так, как предусматривает выбранная порядовка. При этом важно соблюдать определённые правила.

Так, для строительства конструкции с коптильней, мангалом и топкой для казана используют глиняно-песчаный раствор. Гипсовые и цементные смеси не подходят. Жирность раствора должна быть нормальной. Для проверки этой характеристики мастерок нужно окунуть в смесь и вытянуть. Если на нем остался ровный 2-3-сантиметровый слой, то жирность нормальная. Более толстый слой говорит о чрезмерной жирности. Снижают ее добавлением песка или воды.

Швы между кирпичами стоит делать 3-4-миллиметровыми. Исключение составляет шов между шамотным и простым кирпичом. Его толщина должна равняться 6-13 мм. Ту часть печи, которая находится под мангалом, можно делать из пустотелого кирпича. Для остальной части конструкции с местом для казана используют цельный кирпич. При этом топку под казан и камеру-мангал, в которой будет очаг, обкладывают шамотным кирпичом.

Когда печь с мангалом и коптильней завершена, приступают к строительству беседки. Работы выполняют согласно выбранному чертежу. Столбы беседки можно сделать из кирпича, труб или дерева. В качестве кровельного материала можно выбрать поликарбонат с толщиной 26 мм. или любой другой материал. После создания крыши из поликарбоната проводят декоративные работы: выкладывают плиткой пол беседки и отделывают печь.

Мангал из металла своими руками в том числе с крышей, чертежами и фото его изготовления (видео)

Удержаться на тему пролога отдыха выходного дня с шашлыком просто невозможно. И хотя мы вам не расскажем ничего нового, со своей стороны, все же также хотим вас подразнить приятным времяпрепровождение за мангалом, на котором шкварчит маринованное мясо.
Запах, вкус и быстрота, с которой исчезает мясо, могут поразить любого, но не все и всегда так романтично как на в желаниях. Зачастую, чтобы желаемое превратилось в реальное, необходимо что-то для этого сделать. В нашем случае ключевым предметом, вокруг которого и ведется весь этот разговор, является мангал. Именно о мангале, в нашем случае мангале из металла и пойдет речь в этой статье. В статье будут приведены эскизы для разделки металла под мангал, а также описан процесс его изготовления. Описаны будут даже несколько вариантов. А вот на каком остановться, выбирать вам.

Мангал из металла своими руками: основные материалы и инструменты

Конечно, чтобы выполнить любую работу требуются определенные средства и возможности. В нашем случае это металл, листовой лучше всего от 2 мм, квадрат – труба для ножек и силовых конструкций, сварочный аппарат любого типа, электроды тройка, дрель, болгарка с диском по металлу и то, что у вас всегда при себе, ваши «золотые» руки. Сразу скажем о том, что если вы решите купить металл, то постарайтесь его и раскроить на месте. Так часто у организаций реализующих металл имеются гильотины, резка, в общем, все то , что значительно может облегчить ваш труд. Раскроить металл на листы будет не так уж дорого, а вот занимаясь этим самостоятельно не стоит. Вы точно пожалеете о том, что не воспользовались подобным предложением, особенно если возьмете металл 3 и более того.

Мангал из металла своими руками самый простой (1 вариант)

Прежде всего, необходимо раскроить металл, если вы этого еще не сделали при покупке.

Далее просверлите отверстия в указанных на рисунке местах. Фактически эти отверстия по бокамм будут выполнять роль вентиляции, поддерживая постоянную тягу и эффективное горение углей и дров в мангале. Отверстия снизу кроме вентиляции будут выполнять и роль для слива дождевой воды из камеры горения.
Итак, когда все готово, то необходимо пропилить проточки на металле.

Фактически это канавки пропиленные не в полную толщину листа. Далее по этим канавкам лист свернем под углом 90 градусов. Получится П-образная конструкция.

Вставляем боковые стенки в торцы и привариваем. Далее отрезаем трубу такой длины, чтобы выставить мангал на удобной нам высоте. Ножки можно приварить по всей длине стенок мангала, что прибавит ему жесткости, а для ножек увеличить площадь контакта, за счет которого они будут закреплены к корпусу более надежно. Внизу ножки можно связать между собой все той же трубой. «Последним штрихом» в изготовлении мангала из металла станут пропилы, которые можно сделать болгаркой. Такие пропилы очень удобны для удержания шампуров над углями в мангале в определенном положении. Альтернативные опции к мангалу из металла своими руками

Так мы привели, пожалуй, самый простой пример изготовления мангала из металла своими руками.

В качестве опций к уже имеющемуся мангалу из металла можно предложить крышку от дождя, полку для посуды. В конце концов, можно просто облагородить мангал коваными изделиями, которые можно просто купить в специализированных магазинах и приварить к корпусу и ножкам мангала.

Незабывайте и еще одном счастном случае изготовления мангала из металла своими руками. Так, мангал можно сделать из газового баллона, более подробно об этом в статье “Мангал из газового балона своими руками”.

Мангал из металла с полкой и двойным дном своими руками (2 вариант)

Второй вариант мангала из металла посложнее. В общем, для тех, кто хочет получить подобное изделие с улучшенными эксплуатационными характеристиками. Основными плюсами этого мангала по сравнению с предыдущим является наличие высоких ножек, полки между ними, ручек для его переноски, а также двойного дна, которое обеспечит более равномерное сгорание углей или дров. Теперь обо всем по порядку. Берем металл и размечаем его на дно и стенки.

… режем металл по размеченным линиям.

Из получившихся деталей варима мангал. В принципе, все что было до настоящего момента можно назвать аналогией предыдущего варианта.

Швы зачищаем от окалины.

Теперь о двойном дне. Двойное дно чуть меньше “родного” дна, которое мы уже установили, так как оно будет вставляться внутрь мангала.

Для того, чтобы обеспечить раномерность тяги воздуха, по всей площади дна сверлим отверстия, вроде тех что на фото.

Для дистанционного размещения “второго” дна относительного стационарного, привариаем по периметру уголок 20*20 см.

Поверху обвариваем корпус квадрат – трубой и делаем прорези для шампуров. Также в нижней части прорезаем два отверстия, для того чтобы воздух проходил под “второе” дно.

Теперь используя болты и гайки прикручиваем “второе” дно к стационарному в мангале. Дно прикручивается на разборный крепеж, чтобы обеспечить возможность теплового расширения металла, без деформаций. Также открутив болты можно будет почистить “первое” дно и полость между двумя металлическими пластинами.

Привариваем ножки и перемычки между ними.

Собираем ручки из шпильки и гаек.

Привариваем ручки на место.

На перемычки устанавливаем фанеру. Теперь для придания эстетического вида мангалу, можно его покрыть термокраской, а фанеру защитной пропиткой для дерева.

Мангал из металла с крышей с чертежами и фото по его изготовлению своими руками (3 вариант)

А вот этот вариант уже не стыдно будет поставить и на участок. При этом он будет радовать и вас и ваших гостей, а уж соседи наверняка станут вам завидовать. Будем надеяться по-доброму!
Началось все с того, что однажды посетив федеральную сеть магазинов я засмотрелся на мангал из металла. Сделан он был вроде как даже ничего, но ценник был так себе 🙁 Не то чтобы не было денег на покупку, но очень захотелось попробовать свои силы. .. Что же смогу я, если попробую сваять нечто подобное? Ну раз решено, значит начинаем работать. Первым делом был нарисован чертеж. Чертежом, конечно, это можно назвать с большой натяжкой. Больше это было похоже на скетч, рукотворный эскиз на листке бумаги. С него была снята копия в гараж, в котором я и делал мангал и скан, который представляю вашему вниманию.

Здесь была прикинута потребность в металле. Все перечислено на листке, но по факту для кратности заказанного профиля получилось следующее. Прилагаю выдержку из счета…

Сам мангал был заказан как для самого первого варианта, то есть из листа 600*900. Толщина 4 мм (см. счет)

Можете смело брать тоже самое количество, обрезки остались, но не много. Теперь, после закупки металла была также закуплена и кованина. Это уже на усмотрение. Счет на нее не прилагаю, так как дело это личное, хотите купите для украшения, хотите нет. Весь вышеперечисленный металл был доставлен в гараж. Там на полу выложил одну сторону мангала. Так как углы на чертеже просчитать было трудно, вернее долго, то было решено сделать резы по месту.

Так вот, для того чтобы сделать резы, можно воспользоваться острым гвоздем или баллонном краски. Поверх наложенного металла из баллона была нанесена краска. После того как я перевернул профиль, то стало видно, как резать детали.

Наиболее сложный рез на схождении ножек мангала. Хотя получился он очень даже удачно и не такой уж он оказался и сложный.

Примеряем ножки между собой.

Теперь примеряем как получились другие резы, согласно тому, что я выложил ранее.

Теперь начинается процесс сварки металла. Берем сварочник, в моем случае самый простой китайский сварочник верно работающий уж не первый десяток лет, и начинаем варить швы электродами – 3 мм. Варим и вторую сторону мангала, при этом зеркально противоположную. Получились две такие части. Еще не соединены между собой.

Теперь берем перемычки и соединяем стороны между собой. Вначале лучше крепите на прихватки, чтобы можно было чуть откорректировать положение одной стороны, относительно другой. Затем уже обвариваем все как положено.

Приступаем к сторонам мангала. Их я решил сделать в качестве решетки. Вокруг при приготовлении пищи всегда не хватает полочек, то кастрюльку поставить, то тарелку с готовым шашлыком. Именно из-за этого полки будут с двух сторон. Была найден струбцина, единственное приспособление используемое при изготовлении всей конструкции. Ей зажимал перемычки на полке, и соответственно варил.

Получилось нечто такое.

Так как изначально в листе не было сделано отверстий для тяги, то здесь нельзя упускать момент. Они были прорезаны до установки дна мангала.

Далее с помощью рук и угла, были выгнуты дуги на крышу. Тут и трубогиба не понадобилось. Все получилось довольно ровно.

По верхним трубам был размечен металл на стойках, приложив трубы к ним.

После обрезаны стойки по месту, а верхние дуги приварены. Пришло время варить донышко.

Здесь позвонили из ТК и сказали о том, что пришла кованина. Что же, быстро на машинку и скатался до терминала получения. Вот что имеем в наличии.

Все это варим в соответствии со своими художественными представлениями о том, как должен выглядеть идеальный мангал из металла с крышей. У меня получилось следующее.

Далее осталось приварить боковые стенки мангала. Так как мангал планировался к установке на участке и перевозке, то сверху лист металла – профлист я крепить не стал. Решил, что это надо делать непосредственно при установке мангала, чтобы не помять крышу. Вот собственно отографии и с места, где был установлен мангал, а также опробован…

Для устойчиовости, а также чтобы мангал не выдрали вандалы, он был приварен к вбитым металлическим трубкам и забетонирован.

Подводя итог об изготовлении мангала из металла своими руками

Что хотелось бы сказать в завершении нашей статьи. Во-первых, вариантов мангалов из металла может быть великое множество. Начиная от тех, что мы привели в нашей статье и заканчивая теми, что роятся в ваших мыслях. Во-вторых, если вы хоть раз в жизни держали болгарку, держак сварочника и захолопывали забрало сварочной маски на своем лице, то мангал из металла вам точно под силу.
Ну, и последнее, но точно не в жизни, а всего лишь в нашей статье, так это то, что сделанный вами мангал из металла станет неким местом паломничества на выходных. Поверьте нам, это занятие приятное и душевное. Посидеть у мангала, который вы сделали своими руками, да еще и самому не спеша и с чувством приготовить любимое блюдо на нем.
Кстати, к одному из видов варианта мангала из металла можно отнести и вариант мангала из газового баллона, об этом в статье “Мангал из газового баллона своими руками”. Если вам нужен компактный вариант, для выезда на пикник, то об этом здесь “Переносной разборный мангал”.

Видео мангала из металла своими руками

своими руками, фото, чертежи, лучший, простой

Мангал из металла своими руками может стать хорошим помощником для отдыхающих в приготовлении вкусной пищи. Его можно сделать очень простым, с конкретным назначением, или превратить в настоящее произведение искусства, способное придать украсить участок. В любом случае он станет незаменимым оборудованием для любителей шашлыков и мясных деликатесов.

Содержание

Особенности мангалов
Разновидности устройств
Инструмент
Изготовление простого мангала
Изготовление разборного мангала
Мангал под крышей
Мангал из бочки
Другие идеи
Как бороться с коррозией

Особенности мангалов

Мангал представляет собой жаровню, в которой жар обеспечивается тлеющими углями. По сути, это емкость, в которую засыпается достаточное количество углей для жарки мяса, для чего достаточно длительное время поддерживается тлеющий режим. Классическое применение – приготовление шашлыков, что подразумевает установку шампуров. Металл считается наиболее подходящим материалом для изготовления таких кулинарных установок.

При конструировании мангалов необходимо учитывать некоторые нюансы их использования:

Периодичность эксплуатации. Они, как правило, используются достаточно редко, а промежутки бездействия могут быть длительными, причем в это время они не должны мешать. Данная проблема устраняется несколькими способами – переносом в хранилище или создание универсальных конструкций, которые можно задействовать по другому назначению.
Эксплуатационные требования:
Стойкость к длительному воздействию высокой температуры, причем локальной направленности. В частности, материал и толщина стенок выбираются так, чтобы они не прогорали в месте активного тления (горения) куска угля. Следует учитывать воздействие открытого пламени.
Обеспечение качественного приготовления шашлыка. Мясо должно не подгорать, а равномерно прожариваться. Это достигается правильным выбором глубины жаровни, а также обеспечением возможности переворачивания шампуров.
Установка шампуров. Ширина и длина жаровни должны позволять устойчиво устанавливать нужное количество шампуров определенной длины.
Поступление кислорода для поддержания тления углей. В зоне тления обязательно должны быть отверстия для постоянного поступления воздуха, в противном случае процесс быстро прекратится.
Удаление пепла. Он постоянно образуется при горении углей, а для эффективного поддержания процесса его необходимо удалять из рабочей зоны. Для этого оборудуется поддон, куда и осыпается пепел.
Коррозия. Сталь подвержена коррозии при воздействии влаги, которая активизируется при повышенной температуре. Это обстоятельство требует защиты металла от внешнего влияния.

Не стоит также забывать об удобстве обслуживания. Высота мангала должна обеспечивать приготовление пищи в удобной позе. Чистка после использования не должна вызывать проблем. Эстетика устройства также играет немаловажную роль.

Разновидности устройств

Мангалы имеют несколько конструктивных разновидностей:

Стационарный тип. Это массивная конструкция, которая прочно устанавливается в отведенном месте. Чаще всего такие мангалы совмещаются с другими устройствами – печка, коптильня, барбекю. Они сооружаются на прочном основании (фундаменте), защищаются от атмосферных воздействий и вписываются в ландшафтный дизайн.
Передвижной тип. Они представляют собой достаточно крупные конструкции неразборного характера. В период бездействия их можно переставить на другое место, где они не вызывают помех. Для транспортирования, как правило, устанавливаются колесики.
Переносной вариант. Основные отличия таких мангалов – компактность и малый вес, что дает возможность переносить руками одному человеку, легко перевозить в багажнике автомобиля. Наиболее характерные разновидности – облегченные, миниатюрные и разборные, а также складные конструкции.

По сложности конструкции условно выделяются такие разновидности:

Типовой, простой вариант. Он используется только для шашлыка. По сути, это металлический прямоугольный короб (корпус), установленный на ножках. Внизу стенок короба просверливаются отверстия для воздуха, а внутри устанавливается решетчатый поддон для сбора пепла.
Усложненный вариант. Мангалы могут иметь различную нестандартную форму (например, круглые, цилиндрические). В эту группу входят разборные и складные конструкции, устройства с трубой для увеличения тяги и т. п.
Универсальный тип. Он объединяет мангал с коптильней, с казаном и другие комбинации.
Декоративный тип. В таких мангалах особое внимание уделяется внешнему виду. Красивый вариант – использование кованых элементов.

Все указанные разновидности мангалов можно сделать своими руками. Некоторые требуют определенных навыков, но большинство вариантов доступны любому человеку. Какой из них лучший, решает сам мастер в зависимости от своих предпочтений.

Инструмент

При изготовлении металлического мангала своими руками следует заранее приготовить следующий инструмент:

сварочный аппарат;
болгарка;
электродрель;
ножовка и ножницы по металлу;
набор напильников;
молоток;
зубило;
шлифовальная шкурка;
инструмент для нарезания резьбы.

При использовании труб может потребоваться трубогиб. Для измерения необходимы:

штангенциркуль;
металлическая линейка;
угольник;
рулетка.

Изготовление простого мангала

Простые мангалы пользуются большой популярностью среди дачников и владельцев частных домов. Хотя они не разбираются, но небольшой вес дает возможность легко переносить в кладовку и устанавливать по мере необходимости в любом месте. На рисунке приведено фото размеров мангала из металла своими руками для типовой конструкции. Для семьи или небольших компаний можно рекомендовать мангалы таких стандартных размеров.

Короб:

глубина 25-30 см;
ширина – 26-30 см, т. к. рабочий участок стандартного шампура (расчет на 5-6 кусков мяса) составляет 25 см;
длина – 50-100 см, она рассчитывается, исходя их количества одновременно устанавливаемых шампуров (обычно 8-10 штук) при условии, что они укладываются на расстоянии 6-8 см друг от друга, а крайние шампуры удаляются от стенки на 3-4 см.

Вентиляционные отверстия — они сверлятся в 2 ряда. Диаметр отверстий – 12-18 мм. Нижний ряд находится на расстоянии 3-4 см от дна, а верхний – с отступлением от него на 3 см. Шаг сверления отверстий – 5-7 см.

Ножки должны обеспечивать приготовление шашлыка стоя, а для этого верхний край короба желательно поднять на высоту 70-110 см. В разборных вариантах она обычно не превышает 60-80 см.

Мангал простого типа изготавливается в следующем порядке:

Разработка чертежа с деталировкой (на рисунке приведено фото чертежа мангала из металла своими руками).
Из стального листа толщиной 2-4 мм выкраиваются и вырезаются следующие элементы – стенки короба, днище и поддон. Для разрезания используется болгарка.
Производится перфорация стенок и поддона с помощью электродрели.
Все элементы соединяются в прямоугольный короб с использованием сварочного аппарата.
Из стального уголка делаются ножки (4 штуки). Концы ножек заостряются болгаркой. Заготовки привариваются на углах короба.
Из стальной полосы изготавливаются опоры для поддона. Высота опоры — порядка 2-3 см. Они привариваются к днищу короба.
На опоры укладывается перфорированный поддон.

Для удобства обслуживания на верхней кромке длинных сторон короба можно проточить напильником лузы для установки шампуров. Ножки мангала (помимо уголка) можно сделать из арматуры или трубы.

Изготовление разборного мангала

Упрошенную разборную конструкцию можно собрать без сварочного оборудования. На рисунке показаны чертежи разборного мангала из металла своими руками. Он изготавливается из стального листа толщиной 2 мм. Глубина короба составляет 15 см.

Порядок изготовления:

Раскраивается лист размером 60х100 см. В центре формируется днище в виде прямоугольника размером 30х70 см.
Болгаркой отрезаются лишние углы по линиям прорезания. Электродрелью просверливаются отверстия диаметром 8 мм с шагом 4 см.
Стороны короба отгибаются вертикально вверх.
Ножки делаются из стальных стержней и заостряются на концах.
Для присоединения ножек к коробу можно использовать дверные петли. Соединение осуществляется с помощью шурупов для металла. Предварительно в нужных местах на стенках просверливаются отверстия.

На рисунке показан элементарный походный мангал. Он состоит из 2-х П-образных стоек из стальной полосы, связанных между собой стальным уголком. Ножки заострены для закрепления в земле. Соединение осуществляется с помощью винтов, позволяющих поворачивать элементы относительно друг друга. По сути, это каркас для установки шампуров. Угли при использовании устройства укладываются под рамой на любой площадке из камня или кирпича.

Мангал под крышей

Мангалы из металла с крышей своими руками иллюстрирует рисунке. Навес нужен для защиты жаровни во время приготовления пищи и повара, обслуживающего его, при осадках. Стационарные устройства, как правило, содержат этот нужный элемент конструкции.

Для кровли чаще всего используется профнастил. Этот материал имеет малый вес и высокую огнеупорность. Для стоек можно использовать трубы или уголок.

Крыша поднимается на высоту, достаточную для свободного размещения человека. Высота выбирается в диапазоне 185-200 см. Форма и размеры навеса не должны нарушать устойчивость конструкции. Стандартные габариты крыши: длина — 100-130 см, ширина – 40-70 см. По форме она может быть одно- или двухскатной, а также арочного типа.

Мангал из бочки

Металлическая бочка емкостью 10-25 л может стать хорошим подручным материалом для изготовления мангала. Закрытая со всех сторон емкость – это практически готовый короб. Надо только немного ее усовершенствовать. Возможны такие варианты:

Разрезание бочки пополам. Далее в ее боках сверлятся вентиляционные отверстия, а на дне одной из половин закрепляется перфорированный поддон.
Более прочная конструкция получается следующим образом. Отступив от дна и крышки 10-12 см, следует прорезать бочку до средины в радиальном направлении, а затем после горизонтального пропила удаляется часть бочки. Это и есть рабочая часть мангала, где устанавливаются шампуры. Вырезанную часть можно шарнирно закрепить так, чтобы она исполняла роль откидной крышки. Не следует забывать об вентиляционных отверстиях и поддоне.

Короб из бочки можно установить на основании, сваренном из стальных уголков в виде подставки на 4-х ножках.

Другой вариант – две ножки, приваренные к днищу и крышке бочки. Наконец, можно использовать оригинальную подставку. Ее можно сделать из второй бочки, с которой срезана крышка, а на боках сверху вырезаны полукруги, в которые устанавливается короб.

Другие идеи

Конструкция мангала из металла может отличаться оригинальностью и иметь разную форму. Выделяется несколько идей:

Складной мангал, который можно сравнить с чемоданом. Аналогия подчеркивается еще и ручкой для удобства переноски. В конструкции предусматриваются складные стенки и ножки, которые прикручиваются снизу.
Использование кованых элементов. Декоративные ножки придают привлекательность мангалам, что позволяет их стационарно устанавливать в беседках и зонах отдыха.
Передвижным мангалам домашние умельцы придают самые причудливые формы. Можно увидеть пиратские сундуки, ретро автомобили, прицепы к автомобилю или велосипеду и т. д.

В принципе, декорирование мангалов ничем не ограничивается. Важно сформировать огнеупорный корпус с вентиляционными отверстиями, а дальнейшее оформление определяет фантазия и умение.

Как бороться с коррозией

Защита от коррозии позволяет увеличить срок службы самодельных мангалов. Наиболее простой способ – покраска. Она производится только с наружной стороны. Применяются жаростойкие эмали на кремний-органической основе или специальные термостойкие краски. Лучший вариант – черный цвет.

Более сложный способ – воронение. Оно осуществляется путем выдержки в растворе едкого натра (5 г на 100 мл воды). Выдержка – 30-35 минут. Можно обеспечить процесс при использовании набора для воронения стали. Такая процедура проводится при разогреве до 135-145 градусов.

Мангал в последнее время стал модным приспособлением, широко используемым на дачах и в частных домах, а также горожанами при выезде на природу. Конечно, можно приобрести его в магазине, но это обойдется достаточно дорого. Самодельный мангал поможет сэкономить средства, в то же время он вполне справится с поставленной задачей.

фото, чертежи и схемы, варианты конструкций

Мангал – всегда востребованное сооружение на дачном участке или во дворе загородного дома. Для большего комфорта, практичности он должен иметь крышу. Соорудить мангал можно своими руками, пошагово выполняя четкие инструкции. Облегчить работу помогут готовые схемы конструкций, фото и видеоуроки.

Содержание

Определитесь с материалом
Определитесь с моделью
Пошаговая инструкция изготовления жаровни
Пошаговая инструкция изготовления каркаса и крыши
Мангал своими руками: видео

Определитесь с материалом

Классический вариант мангала очень прост по своей конструкции. Самый надежный вариант дачного мангала – это модель из железа или стали. Металлическая конструкция всегда более практичная и надежная по сравнению со стационарным мангалом из кирпича. Важно, чтобы для металлического поддона использовался прочный лист. Чем толще стальной или железный лист, тем дольше прослужит ваш мангал с крышей. Преимущества модели из металла:

Очень проста в изготовлении. Вам даже не понадобится помощь – такой мангал может сделать самостоятельно один человек.
Способность к мобильности. В теплые сезоны года конструкция может находиться на улице, а на зиму металлический мангал с крышей прячется в помещение. Например, в гараж.
Термостойкость и пожаробезопасность. Железо или сталь – самые надежные и безопасные материалы.
Недорого. Для обустройства мангала вы обойдетесь минимумом материала, инструментов и подручных средств.
Внешний вид не портят дождь, снег, солнце, град.

Определитесь с моделью

В зависимости от особенностей конструкции кровли вы можете сделать мангал с крышей стационарный либо мобильный – его можно будет переносить. Также возможны разнообразные дополнительные элементы в конструкции, которые добавят и нового функционала.

Типы конструкций:

Переносной металлический мангал с крышей. В этом случае выбирается компактный размер, а кровля предусматривается съемной. Чтобы легкая конструкция не слетела в порывах ветра, ее ножки нужно установить на длинные металлические уголки и прикрутить с помощью болтов.
Конструкция на колесиках. Такой мангал с крышей напоминает тележку. Две ножки у него на металлических уголках-опорах, а другие две – в виде колес. Конструкцию легко можно передвигать на новые участки.
Мангал с купольной или высокой крышей. Если ваш дизайн предусматривает громоздкую кровлю, то в нее в обязательном порядке устанавливается вытяжная трубка. Это важно! Дым не будет клубиться под кровлей, а сможет вытягиваться через трубу.
Стационарный вариант. Это конструкция громоздкого и непереносного мангала. Его можно использовать круглый год. Такие мангалы встраиваются в уличные беседки. Здесь предусмотрены столик, посадочные места и ниша для складирования дров.

Совет! Постройка мангала в беседке – трудоемкое занятие. Проще сделать переносной мангал, который будет устанавливаться под небольшим навесом с крышей.

Необходимые инструменты и материалы:

Сварочный аппарат.
Каска, очки и жаростойкие строительные перчатки (для защиты).
Дрель.
Рулетка.
Болгарка.
Строительный уровень.
4 уголка из металла.
Металлические листы толщиной в 5 мм.
2 или 4 профтрубы 40 на 40 мм.
Черепица или шифер – купить по желанию (для декорирования кровли).

Совет! Если вы решили не оставлять крышу конструкции металлической, то листы можно декорировать черепицей. Например, под цвет кровли вашего дома. Не используйте поликарбонат! Этот материал пожароопасный.

Пошаговая инструкция изготовления жаровни

Изготовление всегда нужно начинать с заготовки жаровни. Самые удачные размеры отсека для дров: по длине – от 40 до 50 см, по ширине – 25 см. Оптимальная высота жаровни – 20 см. Это стандартная разметка, которая позволяет хорошо держать жар внутри жаровни, но при этом шашлыки или гриль не сгорают. Если вы увеличиваете размеры отсека, то делайте это четко пропорционально.
С помощью рулетки отметьте на стальных листах нужные величины. Соберите жаровню правильной прямоугольной формы и сварите с помощью сварочного аппарата.
Теперь проделайте дрелью точные отверстия по длинной стороне жаровни на высоте 2 см. Дырочки должны быть симметричными друг другу. Расстояние между отверстиями – 7 см. Диаметр таких отверстий – 18-20 мм. Это дыры для вентиляции. Дрова будут тлеть, но при этом давать жар.

Пошаговая инструкция изготовления каркаса и крыши

Приступите к сборке каркаса. Вам нужны 4 профильные трубы из металла. Они соответствуют количеству стоек. Если вам кажется такой мангал неудобным и он ограничивает ваши движения, то вертикально можно приварить не 4, а 2 трубы. Но для большей надежности внизу их нужно будет еще укрепить горизонтальными перегородками. На небольшом расстоянии друг от друга приварите 2-3 металлические рейки в промежутке от земли до основания жаровни.
Теперь ножки профильных труб нужно укрепить металлическими углами. Это добавит стойкости.
Когда сварочные работы по каркасу завершены, изготовьте крышу. Под ней делается основание в виде металлических прутьев. Они привариваются горизонтально или по диагоналям, чтобы надежно укрепить крышу. Максимально упрощенный вариант – это крыша без купола. Вам достаточно просто приварить ровный металлический козырек.

Совет! Делайте кованую кровлю с небольшими скатами, слегка наклоненную назад. Дождевая вода будет стекать только в одном направлении, не мешая приготовлению шашлыков.

Выше описанная схема позволит быстро и легко сделать простой вариант мангала для дачи. Если же у вас есть навыки ковки, то можете дополнительно украсить крышу и каркас витыми металлическими элементами. Под жаровней, над уровнем земли, можно предусмотреть и несколько металлических перекладин, на которые будет удобно складывать дрова. Также маленькие, но важные детали – это крючочки по периметру жаровни или каркас для фиксации прихваток, сетки для гриля, столовых приборов.

Данная конструкция не только не требует от вас особого умения, но и очень легка в уходе. Такой мангал можно легко переносить, разбирать или внедрять новые элементы.

Мангал своими руками: видео

оригинальных моделей с металлическим навесом, виды и размеры, правильный дизайн железного изделия с крышкой

Особенности и преимущества
Разновидности
Как сделать самому?
- Материалы и инструменты
- Размеры (изменить)
- Разработка чертежей
- Руководство по сборке
Красивые примеры

Мангалы с металлической крышей очень хорошо смотрятся на фото и достаточно удобны в использовании. Металлоконструкции долговечны, а навесы надежно защищают от непогоды. Такой товар можно разместить на любом сайте.

Особенности и преимущества

Мангалы с металлической крышей – вечные конкуренты кирпичным вариантам. Главной особенностью дачных железных агрегатов является повышенная пожаробезопасность. Мангалы можно сделать переносными, чтобы не пришлось их консервировать на зиму.

Мангалы выпускаются для ручного изготовления как с навыками работы со сварочным аппаратом, так и без. Даже без большого навыка сварки конструкцию можно изготовить за несколько часов, тогда как на кирпичную конструкцию придется потратить не менее суток. Кроме того, важно понимать особенности кирпичной кладки.

Стоит отличать мангал, устанавливаемый в летней беседке, от видов очагов с крышей. Беседка подразумевает наличие не только мангала, но и оформленной площадки для отдыхающих. Обычно внутри обустраивают рабочее место для приготовления пищи, устанавливают умывальник, а также включают технику в виде стола и стульев. При отсутствии на участке беседки можно сделать широкий мангал, оборудованный боковыми подставками, пригодными для приготовления продуктов, а также для размещения гостей.

Металлический мангал с крышей можно установить возле уже существующей оборудованной зоны отдыха. Такую конструкцию удобно перемещать при необходимости. Различные типы крышных блоков довольно распространены на рынке.

Разновидности

Типы жарочных подов с навесом можно условно разделить на две группы:

стационарные;
складной.

Цены зависят от типа продукта. Недорогие металлические мангалы с навесом можно найти по цене от 8 000 до 14 000 рублей. Ценники на простые стационарные мангалы начинаются от 17 000 и ограничиваются ценником в 45 000 рублей.

Также мангалы разнообразны по своему функционалу. Например, есть профессиональные и простые устройства. Первые варианты многофункциональны, например, оснащены коптильней. В них также может быть удобное место для хранения аксессуаров или разделочный стол. За профессиональные модели, оснащенные дополнительными аксессуарами, продавцы просят до 60 000 рублей.

Простые устройства отличаются компактностью. Они станут лучшим решением для тех, кто не собирается готовить много сложных блюд на гриле. Простой мангал, оборудованный крышей, хорошо подойдет для классического шашлыка или рыбы, которая будет запекаться в мангале над ароматным дымком.

Даже простой гриль можно расширить по функциональности. , установив вертел, на который можно положить птицу или другое мясо. Умельцы делают оригинальные устройства с дымоходом, красивой ковкой, оснащают жаровни крышкой. Жаровня с дополнительным оборудованием послужит не только для приготовления шашлыка, но и для копчения продуктов.

В отличие от профессионального мангала простой вариант может быть разборным. Такое устройство можно брать с собой в загородные поездки. На живописном берегу реки или на опушке леса мобильную сборно-разборную установку можно быстро привести в рабочее положение за несколько минут.

Самый простой мангал под крышу состоит из следующих частей:

миниатюрный навес;
Переносной легкий мангал.

Для создания конструкции своими руками подойдут самые обычные подручные материалы. Правильно подобранные размеры мангала с крышей защитят отдыхающих от задымления, а также поспособствуют защите от погодных условий. Кроме того, изделия из металла могут приобрести отличные декоративные качества, если их оснастить дополнительным декором.

Как сделать самому?

При самостоятельном изготовлении мангала следует позаботиться о выборе жаропрочной стали. Структура не должна деформироваться, а сырье должно иметь антикоррозийную поверхность.

В сфере изготовления профессиональных конструкций рассматриваются две марки жаропрочного железа:

09Г2С;
15ХСНД (НЛ-2).

Сталь 09Г2С – низколегированная, имеет повышенный предел выносливости. Сталь этой марки широко используется профессионалами. Мангал из этой стали получается легким, портативным. Однако для стационарной конструкции подойдет и металл толщиной 2 мм, так как его легко резать и соединять. Металл 15ХСНД отличается стойкими физическими свойствами, проявляющимися при воздействии высоких температур. Стойкость к перегреву важна при изготовлении толстостенных конструкций.

Этот вариант стали очень толстый, так как состоит из нескольких сплавов в разных пропорциях:

углерод;
хром;
кремний;
никель;
медь.

При выборе марок стали для мангала нужно опираться на стоимость и наличие видов в продаже. Второй вариант стал обычно дороже в плане стоимости. Сэкономить можно, выбрав подходящий газовый баллон для мангала. Стандартный объем баллона около 50 литров.

Имеют длину до метра, что позволяет разместить достаточное количество шампуров. Для простого шашлыка в баллоне достаточно вырезать крышку, но само изделие нужно подготовить, удалив остатки газа. Для этого откройте вентили, наполните емкость водой и только после этого приступайте к резке. Подготовленный для барбекю цилиндр можно установить на подходящую подставку.

При выборе материала для мангала также необходимо учитывать такие особенности, как:

долговременная устойчивость к коррозии;
простота в обращении.

На последнюю особенность влияет толщина металла, которая колеблется от 2 до 6 мм. Для прочного стационарного мангала лучше подойдет толстый металл, так как получится очень тяжелое устройство. Однако толщина металла влияет на долговечность конструкции, ведь он имеет свойства портиться от воздействия высоких температур.

Материалы и инструменты

Для сооружения мангала с крышей потребуются следующие материалы:

трубы или уголки диаметром около 40 мм;
металлические листы для кровли;
емкость самого мангала;
сварочный аппарат для работы.

Размеры (редактировать)

Размеры блока могут быть следующими:

Длина – 1м.
Ширина подбирается в соответствии с длиной шампуров в наличии: оптимальным вариантом является размер 20-25 см – этого достаточно для стандартных шампуров с несколькими кусками мяса.
Высота мангала около 20 см. Эта высота оптимальна для размещения мяса над углями.

Высота всей конструкции должна быть около 2 м.
Высота мангала около 1м.
Высота от мангала до края крыши также около 1м.

Нарисованные чертежи помогут в достижении точности.

Разработка чертежей

Правильный дизайн получится только в том случае, если вы изначально разработаете удачный чертеж. В зависимости от конструктивных элементов мангала, представленных на чертеже, определяется место постоянной дислокации. На чертеже изначально важно учесть необходимые размеры.

Схематический чертеж позволит вам определить необходимое количество материала. Кроме того, наличие чертежа повлияет на качество и точность конструкции, а подробная схема облегчит процесс сборки.

Перед тем, как приступить к сборке, необходимо провести следующий этап работ:

Определиться с типом установки (стационарная или переносная).
Определитесь с расположением строения. Тепло от него не должно вредить растительности на участке, а также другим строениям.
Определите размеры.

Инструкция по сборке

Если конструкция собирается из цельных металлических листов, то из выбранной заготовки необходимо вырезать фрагменты будущего изделия. С каждой стороны нужно оставить дополнительно по 3-4 см для стыковки. Соединение фрагментов можно осуществить при помощи сварочного аппарата, но можно и болтами, так как ими проще соединить основные части мангала.

После того, как основные размеры мангала были получены, можно приступать к обустройству крыши над ним. Крышу будет поддерживать каркас, который обычно монтируют из труб или уголков. Высота стоек должна быть отрегулирована в соответствии с вашими оптимальными потребностями.

Вариации крыши для мангала могут быть самые разные:

полукруглая;
фронтон;
легкий;
массивный.

Обычно конструкции не предполагают оснащения в виде вытяжки. Иногда сами мангалы комплектуются дополнительной трубой и идут с закрывающейся крышкой. Классический мангал из металла включает в себя ряд отверстий, помогающих сохранять тепло.

Самая простая крыша будет сделана из листа фасонного металла. Его размер выбирается в соответствии с габаритами полученного контейнера. Кроме того, его должно быть достаточно, чтобы скрыть человека от непогоды. Лист крепится к подготовленному каркасу с помощью сварочного аппарата.

Важно сделать крышу мангала из термостойкого материала. Также необходимо предусмотреть устойчивость к высоким температурам. Например, нежелательно использовать для монтажа поликарбонат – такая конструкция будет пожароопасной.

Сварка в местах крепления должна быть качественной , так как плохо закрепленный лист повлечет за собой опасность не только для человека, который готовит пищу, но и для окружающих. Для увеличения пространства можно обустроить полукруглую конструкцию крыши.

Безопаснее всего выбрать скошенную конструкцию с наклоном в одну сторону. Для более удобной сборки можно приварить лист к опорам, и только потом соединить конструкцию с самим мангалом. Каркас крыши не нужно соединять с мангалом, в этом случае для него потребуются отдельные держатели.

Подставка для жаровни состоит из сторон, установленных параллельно на плоской горизонтальной поверхности. На этом этапе желательна помощь еще одного человека, который будет удерживать боковины вертикально. К ним крепится решетка, которая будет держать мангал.

Соединяемые элементы должны быть выровнены по уровню. Если конструкция собрана неровно, то со временем она покосится. Для держателей мангала важно брать металл толще, чем для других элементов конструкции, иначе через некоторое время появятся пригоревшие участки, и конструкция может сломаться.

Красивые примеры

Для дачи удобнее построить небольшой стационарный мангал с крышей.

На этом фото стол возле мангала, а также скамейка, которая используется как подставка. Крыша мангала шиферная, двускатная. Конструкция оборудована дымоходом.

Упрощенный вариант небольшого мангала с полками.

На этом фото вариант с профилированной железной крышей. Контейнер для угля и каркас с крышей соединены в единую конструкцию.

Здесь также представлено простое устройство. Агрегат комплектуется столом, ручками для переноски и сеткой для хранения. Крыша полукруглая, но от дождя человека не защитит.

На этом фото представлен вариант крыши над мангалом, которая послужит одновременной защитой человека в случае непогоды.

На этом фото покупной пример недорогой конструкции, которая отличается от самодельных только наличием оригинальных кованых элементов.

Мангал с крышей – отличный способ перестать зависеть от природы, которая порой заставляет терпеть посиделки с компанией и семьей до лучших времен.

Пример строительства мангала с крышей показан на видео.

Комментарий успешно отправлен.

Рекомендуем прочитать0023

Bilder
Fotos
Grafiken
Vektoren
Videos

Niedrigster Preis

Beste Qualität

Durchstöbern Sie 139.997

metal roofing

Dach eines neuen Hauses mit Schräglagen, Oberlicht, verputzten…

Metallständer Nahtdach auf einem Wohnhaus

Bauunternehmer installiert Metalldachplatten

Der Bauunternehmer installiert Metalldachbahnen auf dem Dach des Hauses mit einem elektrischen Schraubendreher.

Blechdach und Hang mit Wolken und blauem Himmel Hintergrund.

Bauunternehmer installiert Metalldachplatten

Mann, der ein Blechdach mit einer elektrischen Bohrmaschine…

Braunes Metalldachhaus unter dem autmn Baum gegen blauen2 Himmel

Modernes Dach gedeckt mit Fliese Wirkung PVC beschichtet braun…

Modernes Dach Mit Ziegeleffekt Pvc Beschichtete Braune Metall-Dachbahnen

Metalldach-Dachdecker arbeiten am Hausdach

Dachdecker installiert Schneeschutz auf Metalldach

Nahaufnahme der Dachgeschossräume außen auf Metallschindeldach,…

Residential Metall auf dem Dach

Fassgewölbedach auf einem neuen Lager

крыша дома ”

Dach mit Metall-Fliesen, Schraubenzieher und bedachung Bügeleisen

Wellblech Dächer von moderne Häuser

Moderne Wellblechdächer mit TV-Antenne und Satellitenschüssel gegen Himmel mit weißen Wolken, horizontale Vollformat-Komposition

Metalldach mit Wassertropfen nach Regen

Metalldach unter blauem Himmel

Dachmeister mit elektrischem Schraubenzieher

Dachsymbol-Set

Dach-Icon-Set , Vektorillustration

Mann installiert Hausdach-Regenrinne

Metalldach

Professionelle Arbeiter Installation Sonnenkollektoren auf dem…

Dachgeschossüberlichter, Regenrinnensystem, Dachfenster und…

Dachdecker in Schutzuniform tragen und Handschuhe,Konzept des…

Beige und Stone House in den Herbst

Verschwindende Aluminiumlinien

blaues wellblechdach mit Nieten

roten metalldach

Steel Dach, окрашенные краской Roter Farbe.

Stahldach в roter Farbe lackert. Ротес Дач.

стальная кровля

Hoher Winkel von Stahlbegrünungsmaterial auf einem mehrwinkeligen gewerblichen Gebäudedach.http://www.garyalvis.com/images/buildingProjects.jpg

Metalldachkonstruktion.

Dachdecker in Schutzkleidung und Handschuhen

Bauarbeiter, der einen Sicherheitsgurt mit sekundärer Sicherheitsvorrichtung trägt, der mit einem statischen 15-mm-Seil verbunden ist und als Absturzsicherungsschindel auf dem neuen Dach verwendet wird.

Dächer

Зеленая металлическая кровля, Außenansicht

Sonnenkollektoren auf dem Dach des australischen Hauses

Bauernhofdach und Himmel

Juni 2016

Metall Dach Hintergrund

Auf dem Dach

Roter Dachziegel isoliert auf weiß

Schwarzes Dach aus Blech im Winter, Frost auf dem Dach

Blue Dächer

Mehrere abgewinkelte Dächer mit blauem Abstellgleis in der Sonne

Исторический дом с металлом на даче

Исторический дом с металлом.

Ecke des Hauses mit Dachrinne.

Top Wohnhaus Fassade gegen blauen Himmel

Immobilienkonzept

Industrielle stehendachdes stehende 9 Naht03 Dach фото и фото

Dach des Hauses

Dach des Hauses, ausgekleidet mit roten Dachziegeln

Haus Dach

Neue Metall auf dem Dach

Dachdecker arbeiter mit Luft oder pneumatische Nagelpistole und. ..

Dachdecker mit Luft oder pneumatischer Nagelpistole und Installation von Asphaltschindeln auf dem neuen Dach, Konzept des im Bau befindlichen Wohngebäudes.

Dachkonstruktion mit Dachgeschoss, Regenrinnesystem

Schräge Blau

Blaues Metalldach auf einem Industriegebäude.

Metalldachconstruktion mit koaxialer Schornsteinrohrheizung…

Stehende Naht modernes Metalldach über Vintage-Steinmauer

Stehnaht modernes Metalldach über Vintage-Steinmauer, горизонтальный Aspekt

Hochwertiges Vordach bzw. Навес для автомобиля

Wetter vain

Rotes Metalldach Gebäude mit Wetter eitel.

Ein Blick von oben auf das Dach des Hauses. Das Dach aus…

Мод улучшения статической сетки – SMIM в Skyrim Special Edition Nexus

Масштабный проект по значительному улучшению внешнего вида бесчисленных статических 3D-моделей в Skyrim. По сути, это моя попытка сделать архитектуру, беспорядок, мебель и ландшафт Скайрима намного приятнее.

Требования
Разрешения и кредиты
Переводы Турецкий Испанский Русский Португальский польский Мандарин итальянский немецкий Чехия
Журналы изменений
Пожертвования

Текущая версия: 2. 08 – 3 июля 2018 г.

Спасибо тем, кто пожертвовал мне.
Вы делаете Nexus лучшим сайтом для моддинга!

Важно : SMIM на Nexus использует хороший установщик Mod Manager. Если вам нужна полная версия архива .BSA, загрузите SMIM с Bethesda.net.

Skyrim — величайшая из когда-либо созданных RPG с открытым миром, включающая в себя фантастические трехмерные модели персонажей и существ. Однако, поиграв в игру даже один час, я заметил, что Skyrim также содержит много уродливых 3D-моделей. Точнее, есть довольно много низкополигональных статических сеток, которые включают в себя архитектурные элементы, беспорядок, мебель и ландшафтные объекты.

Похоже, что в то время как художники посвятили много времени созданию рас, существ, доспехов, оружия и основных зданий, более «скучные» 3D-модели, из которых состоит игровой мир, были сильно забыты.

Следовательно, этот мод редактирует многие 3D-модели, чтобы улучшить их внешний вид и исправить многие некрасивые швы и другие странности. Я начал в феврале 2012 года с конечной целью улучшить примерно 500 самых злостных преступников. В июне 2014 года было завершено более 750 сеток; моя цель была превышена с более чем 15 000 размещений указанных сеток! В октябре 2016 года улучшено более 900 сеток с более чем 30 000 мест размещения! Прохладный.

Тем не менее, SMIM еще многое предстоит сделать! Улучшение мешей занимает много времени, и я буду выпускать дополнительные обновления, чтобы включать новые 3D-модели по мере их завершения.

Хотите узнать больше? Я написал книгу о СМИМ! Щелкните изображение ниже, чтобы прочитать увеличенную версию «Руководства по SMIM для начинающих». Это даже повысит вашу статистику!

Для правильной установки рекомендуется Nexus Mod Manager (NMM). Если вы используете NMM, просто нажмите кнопку «Загрузить с помощью менеджера» и установите!

НАСТОЯТЕЛЬНО рекомендуется установить неофициальный патч Skyrim Special Edition (USSEP). Порядок установки не имеет значения, поскольку USSEP является пакетом BSA, что означает, что незакрепленные файлы SMIM всегда будут иметь приоритет.

SMIM использует множество новых текстур, специфичных для SMIM, которые включены в папку «textures-smim», чтобы отделить их от ванильных текстур. Эти SMIM-текстуры всегда переопределяют любые другие заменители текстур, которые вы используете. Это означает, что большинство мешей, которые я редактирую, будут использовать МОИ текстуры, а не текстуры других заменителей текстур, которые вы установили. Это не имеет большого значения, поскольку мои текстуры SMIM хорошо сочетаются с базовой игрой и другими пакетами текстур высокого разрешения. Просто имейте в виду, что при использовании SMIM вам придется использовать мои текстуры для большинства сеток, созданных SMIM.

Кроме того, SMIM включает в себя несколько отредактированных ванильных текстур (с ними я исправил ошибки), которые конфликтуют с заменителями текстур. Вам просто нужно решить, хотите ли вы мои фиксированные ванильные текстуры или версии вашего любимого заменителя текстур. Например, если вы сначала установите Skyrim HD, а затем SMIM, вы получите исправленную текстуру ванильного дерева SMIM. Если вы сначала установите SMIM, а затем Skyrim HD, вы получите текстуру дерева Skyrim HD. Ничто из этого не повредит вашей игре. Просто не забудьте сначала установить SMIM, а затем заменители текстур.

Модификации Special Edition: Другие действительно замечательные визуальные моды Special Edition, дополняющие SMIM:

Skyrim Flora Overhaul SE — Значительно улучшены текстуры растений, деревьев и флоры. Но удар по частоте кадров значителен.
Улучшенный беспорядок в руинах. Замечательный мод с высококачественной сеткой и текстурой, добавляющий 3D-цепи к люстрам, улучшающий свечи и другие улучшения, связанные с руинами.
Детализированные коврики — Значительно улучшенные коврики. Очень дружественный к знаниям.
Rugnarok — альтернативный мод для Детализированных ковриков. Также очень качественно и познавательно.

Модификации Skyrim 2011, которые отлично работают с SE: Другие действительно отличные визуальные моды, дополняющие SMIM:

Real Roads — Фантастический мод, который делает все мощеные дороги на самом деле 3D. Поистине фантастическое визуальное улучшение!
Драгоценности Севера. Это дополняет мои высокополигональные кольца текстурами высокого разрешения.
Высококачественные продукты и ингредиенты. Хорошая коллекция текстур продуктов питания и ингредиентов. Многие из этих SMIM уже улучшены (не будут конфликтовать, и SMIM будет иметь приоритет), но этот мод имеет отличные текстуры порошка и лунного сахара. Некоторые текстуры отличаются от ванильных и зависят от предпочтений.
SkyFalls и SkyMills — Добавляет далекие анимированные водопады и ветряные мельницы. Фантастика! Установите перед SMIM и позвольте SMIM перезаписать файлы ветряной мельницы.

См. вкладку «Изменения» для получения полного списка версий или просмотрите журнал изменений для каждого файла, щелкнув вкладку «Файлы» и просмотрев журнал изменений.

Какова производительность?
Для меня это ноль. В 2013 году я использовал процессор Intel i2500k с тактовой частотой 3,3 ГГц с nVidia GeForce 680 без снижения производительности. Пользователи с более медленными машинами могут пострадать. Я не заинтересован в создании низкополигональных моделей. Каждая модель, которую я включил, более детализирована, чем ваниль. Некоторые из моих мешей НАМНОГО более детализированы, а некоторые, возможно, даже переборщили. Возможно, когда-нибудь я вернусь и уменьшу количество полигонов. А пока попробуйте мой мод, отметьте, где падает ваш FPS (если где-то), и вручную удалите некоторые из моих мешей, если хотите.

Какие текстуры используют ваши модели?
По возможности я использую ванильные текстуры по умолчанию, чтобы заменители текстур нормально работали с моим модом. Тем не менее, некоторые модели требуют от меня создания пользовательских текстур, чтобы они соответствовали моим новым потрясающим 3D-моделям. В этом случае я использую свое суждение, чтобы решить, какой источник текстуры лучше: ваниль, Skyrim HD или новая текстура, сделанная мной. Это означает, что вы не можете просто использовать заменитель текстур для замены текстур для моих объектов. Но все мои неванильные текстуры имеют довольно высокое разрешение. Дополнительную информацию см. в разделе о замене текстур выше.

Мне не нравится одна из ваших 3D-моделей или текстур. Как мне решить свои проблемы?
Что ж, если вам не нравится определенная 3D-модель, которую я включил, вы можете удалить ее вручную до или после установки. Вам придется найти его самостоятельно и удалить. Если вам не нравятся мои текстуры, боюсь, вы застряли с ними, поскольку другие заменители текстур не будут работать для большинства моих 3D-моделей. Если вы хорошо попросите, я, возможно, смогу сделать альтернативную текстуру по вашему вкусу.

Будете ли вы улучшать/исправлять определенную 3D-модель?
Может быть, напишите в комментариях, что вы хотите исправить и почему. Но не размещайте спойлеры!

Почему бы вам просто не насладиться игрой такой, какой она была сделана?
Потому что у меня ОКР. Я замечаю швы, низкополигональные модели и другие нарушения хорошего художественного дизайна. Это мое бремя на самом деле. Хотел бы я не знать обо всем этом, но, увы, я слишком много знаю…

Полный список авторов смотрите на странице “Кредиты”.
Спасибо всей команде NifSkope за эти годы. Без их многолетних усилий никто не смог бы редактировать файлы .nif! Благодарю вас!
Благодаря NifUtilsSuite от skyfox et al. Без этого инструмента у меня не было бы возможности редактировать столкновение Skyrim. Благодарю вас!
Bethesda за создание отличных игр с надоедливыми недостатками, которыми мы, моддеры, одержимы.

Используемые инструменты:

3DSMAX
CrazyBump
Mudbox
Photoshop
Paint. net
Nifskope
.0001
Приложите немного усилий, и у вас получится уютное пространство для отдыха и душевных посиделок с друзьями.

Найдите правильное место

Ровная площадка или небольшой холм подходят для защиты фундамента от осадков. С этого места должен быть хороший обзор окрестностей.

Остальное зависит от ваших предпочтений. Беседка может быть как возле дома, так и в глубине сада ближе к его границе. В первом случае его удобно использовать как столовую, а во втором — как место уединения для отдыха или чтения.

Если на участке много солнца, беседку лучше разместить в тени деревьев. Если лето короткое и не балует теплом, выбирайте открытый газон.

Определитесь с размерами

В первую очередь это зависит от количества людей, которые будут регулярно собираться на отдых. Также важно учитывать, есть ли в здании, кроме стола со стульями, гамак, мангал и другое оборудование.

Беседки условно делятся на три вида:
- Небольшой (до 10 м²), рассчитанный на 4-6 человек, не требует кухонной зоны и больше подходит для семьи. Оптимальный размер – 3×3 м. Более скромный вариант – 2×2 м.
- Medium (10-20 м²) — легко разместятся 10-15 человек, то есть хозяева и еще одна-две семьи гостей. Площадь позволяет выделить зону отдыха и кухню. Оптимальный размер – 4×4 м или 3×5 м.
- Большой (более 20 м²) – для шумных компаний от 20 и более человек. Популярные размеры: 5 х 5 м и 6 х 6 м, а также 5 х 6 м и 5 х 7 м.
Высота беседки должна быть не менее 2–2,2 м от пола до свеса крыши. Для больших построек стоит увеличить этот параметр, иначе внешний вид получится непропорциональным.

Выберите форму

Визуальная красота во многом зависит от формы беседки. По конструкции самыми простыми являются квадратные и прямоугольные. Круглые и многоугольные выглядят намного выигрышнее, но требуют больше труда и материалов.

Для небольших построек лучше выбирать квадратную форму. Среднее может сделать каждый. Но большие беседки предпочтительнее строить шестиугольными или восьмиугольными, чтобы они выглядели более нарядно.

Закладка фундамента

Без прочного фундамента можно использовать только покупные беседки с трубчатым каркасом и тентовым покрытием. Для всех остальных нужна хотя бы легкая основа.

Поскольку вес таких зданий небольшой, применение монолитных и ленточных фундаментов нецелесообразно. Оптимальный столбчатый фундамент. Он подходит для всех типов беседок, кроме кирпичных.
- Разметить периметр будущего здания. Отметьте места угловых, промежуточных и центральных стоек. Расстояние между ними должно быть 1,5–2 м.
- Копать или бурить ямы глубиной 0,5–0,8 м. На дно каждой засыпьте и уплотните слой щебня. Затем также утрамбовывается слой песка.
- Сделать опалубку высотой 20-25 см из досок, фанеры или канализационных труб для формирования надземной части столбов.
- Залейте бетонные столбы. Для прочности уложите внутрь арматуру. При желании можно установить резьбовые анкеры для удобного крепления нижней обвязки.
Выполнить обвязку основания

Необходим для равномерного распределения нагрузки и скрепления всех стоек в монолитную конструкцию. Все секции соединены оцинкованными (желтыми) шурупами или гвоздями. Если есть анкеры, то дерево просверливается и крепится к ним с помощью гаек и шайб.

При небольшой беседке достаточно обвязать только по периметру. Если длина здания более 2 метров, по центру дополнительно устанавливают одну или несколько балок.

Сделать пол

Есть несколько вариантов. Самый простой – дощатый настил, он отлично подходит для деревянных построек и используется чаще всего. Также можно сделать обычную бетонную стяжку или уложить тротуарную плитку. Эти полы хороши для беседок и навесов с металлическим каркасом и капитальных кирпичных беседок.

Дощатый пол

Это удобно делать сразу после обвязки и только потом собирать каркас на дощатом настиле. Для этого выставить лаги вровень с обвязочными брусьями с шагом 50–70 см и сверху уложить доску, закрепив ее гвоздями.

Бетонная стяжка

Заливать пол можно как в начале, так и в конце строительства. Снять плодородный слой грунта и поставить по периметру опалубку из досок. Присыпать участок слоем песка 10–15 см и хорошо утрамбовать. Затем выложите вторым слоем 10 см щебня и тоже утрамбуйте. Приготовить цементный раствор и залить стяжку. Для прочности внутрь можно уложить армирующую сетку.

Плитка тротуарная

Может быть установлена сразу или после завершения работ. Для укладки сначала снимают слой грунта. Далее подготовьте песчаную подушку и тщательно ее утрамбуйте. Затем установите бордюры по периметру и уложите плитку с угла.

Сборка каркаса

В зависимости от выбранной конструкции стойки каркаса могут быть изготовлены из деревянного бруса 100×100 мм – 150×150 мм или металлического профиля. Брус крепится саморезами и дополнительно фиксируется монтажным кронштейном. Металл соединяют сваркой или болтами.

Независимо от материала, рамка устанавливается по углам здания и по бокам дверного проема. При большом пролете между основными стойками добавляются промежуточные. После выравнивания каркас временно фиксируют укосинами из деревянных реек.

На высоте около 1 м по периметру конструкции монтируются горизонтальные брусья 100×100 мм или металлические трубы. Они свяжут каркас и будут служить перилами. Их необходимо усилить диагональными раскосами для придания конструкции жесткости.

Завершите верхнюю стяжку

Выполняется так же, как и нижняя. Обвязка соединяет стойки каркаса и служит основанием для крыши.

При желании верхний контур можно сделать даже вместе с нижним, а потом поднять и закрепить в нужный момент.

Выберите тип и материал крыши

Конфигурация крыши зависит от формы самого здания.
- Сарай – самый простой в изготовлении и внешнем виде, удобный для квадратных и прямоугольных беседок.
- Фронтон – подходит для прямоугольных зданий.
- Четырехскатный шатер и вальмовый и многоскатный – самые сложные и красивые, подходят для квадратных и многоугольных беседок.
Для кровли используйте любые материалы исходя из бюджета и личных предпочтений. Онлайн, черепицу и поликарбонат проще и удобнее использовать новичкам. Больше хлопот доставят профилированные листы и металлочерепица, особенно на крыше сложной формы.

Если на участке уже есть другие постройки, то крыша должна гармонировать с ними. Однако это справедливо только для случаев, когда беседка находится рядом с домом. Если он расположен отдельно или в глубине сада, крыша может быть любой.

Сборка стропильной системы

Для снижения снеговой нагрузки угол ската крыши должен быть не менее 30 градусов. Стропила собираются в фермы на земле и поднимаются или устанавливаются сразу на верхнюю обвязку.

В зависимости от типа кровли поверх стропил набивается обрешетка (для металлочерепицы, профлиста) или сплошное основание (для гибкой черепицы).

Монтаж кровли

Технология монтажа кровельного материала в каждом случае разная, но в целом она выполняется в следующем порядке.

Сначала устанавливается покрытие, а затем дополнительные элементы: коньковые и торцевые планки. В последнюю очередь монтируется дренажная система, если она предусмотрена проектом.

Зашить стены

Завершающий этап строительства – отделка стен. Как правило, обшивают только нижнюю часть до уровня перил, а все, что выше, оставляют открытым. Вариантов множество на любой вкус и кошелек:
- Вагонка, блок-хаус, плиты ОСБ – дерево хорошо смотрится и дополнительно скрепляет конструкцию.
- Поликарбонат – защищает от ветра, но пропускает свет. Легко монтируется.
- Профнастил является сплошной стеной, дает тень и защищает от ветра.
- Декоративная решетка – подходит как для нижней, так и для верхней части стен.
- Вьющиеся растения – плотная живая изгородь защитит от солнца и дождя так же, как сплошные стены, и при этом выглядит красивее.
- Оставьте как есть – дизайн будет хорошо продуваться и выглядеть очень элегантно.
Посмотреть примеры строительства беседки своими руками

1. Простейшая беседка

В основе конструкции лежат пятиугольные фермы, которые соединены между собой и служат основанием, стенами и крышей одновременно.
