Сегодня поделимся опытом создания мангала из ненужного газового баллона.

Обратите внимание! Прежде чем приступить к работе по созданию мангала из газового баллона, убедитесь, что газа в баллоне нет! Откройте вентиль, если газ и оставался, то он выйдет.

После того, как убедились, что баллон пустой, откручиваем кран. Затем тщательно промываем баллон водой, используем моющее средство.

Далее приступаем к вырезанию крышки мангала. Наносим разметку наиболее оптимального размера крышки и приступаем к ее вырезанию, используем болгарку.

Обратите внимание! Делаем один продольный разрез и уже на этом этапе привариваем петли.

Используя сварку, привариваем две большие петли.

Затем продолжаем вырезать крышку – еще 3 разреза.

Далее привариваем ручку.

Обратите внимание. Привариваем ограничители сзади крышки – так при открывании мангала крышка не будет заваливаться.

Далее делаем отверстия для шампуров, а также отверстия для попадания воздуха при горении.

Не забываем и про отверстие на месте крана, его убираем при помощи сварки и тонкой пластинки.

Далее создаем конструкцию, на которой наш мангал будет стоять.

С этой целью используем каркас старой швейной машинки. Просто привариваем баллон к каркасу.

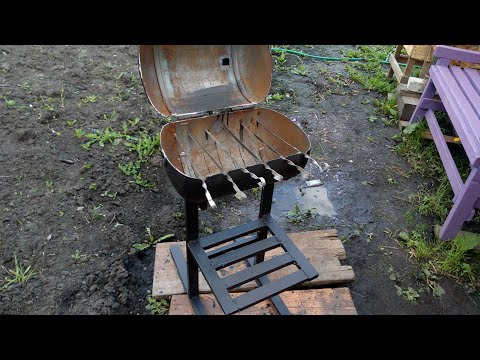

И вот результат.

Так ненужный газовый баллон и старую швейную машинку мы превратили в полезную вещь – мангал.

Впереди нас ждет эстетичное оформление конструкции!

Мангал из газового баллона своими руками: пошаговая инструкция

Мангал наиболее часто используется отдыхающими на природе. Аромат восхитительных шашлычков, свежие сочные овощи и зелень дополнят картину, но прежде стоит обзавестись именно мангалом. Мангал вовсе не обязательно покупать, выкладывая за него космические суммы, мангал можно изготовить своими руками из газового баллона.

Для изготовление мангала из газового баллона потребуется только старый газовый баллон дрель, сварка и болгарка.

Такой мангал очень мобильный и долговечный. Он не деформируется и днище не прогорает. В таком мангале можно запекать мясо с овощами, коптить или жарить мясо и рыбку. Мангал после эксплуатации можно не заливать водой, как делается обычно с открытыми мангалами, а просто закрыть крышку и идти наслаждаться приготовленными блюдами.

Разрезать баллон необходимо осторожно, ведь в нем может остаться сжиженный газ, и что самое страшное конденсат, потому необходимо открыть его, чтобы испарились остатки газа, а после перевернуть его, чтобы стек весь конденсат. После баллон заливается водой и так оставляется на несколько дней, тогда дальнейшая с ним работа будет безопасной.

Чертежи, схемы мангала из баллона

Этапы изготовления мангала газового из баллона своими руками

1. Кран с баллона снимается посредством ключа и молотка.

2. Когда баллон опустошен можно начинать его резку. Лучше резать поблизости сварного шва. Чтобы угли и пепел не раздувались порывами ветра по всему участку, оставляем боковые стенки.

3. После предварительных работ получится двое отдельных деталей, их потом предстоит состыковать: днище и крышка.

4. Петли, которые будут обеспечивать открытие крышки можно установить просто на заклепки, чтобы не связываться со сваркой. Правда это только примерка, и впоследствии их придется заварить, иначе заклепки просто расплавятся и крышка отвалится.

5. После нужно разметить места, на которых будут располагаться ручки. Подойдут обычные металлические дешевые ручки.

6. Далее необходимо укрепить сам корпус мангала, чтобы он не деформировался от высоких температур. Для этой цели используется тонкий уголок, который приваривается по всему периметру мангала. Лучше приваривать уголок по линии реза изнутри. Впоследствии на выступающий уголок будут опираться шампуры или решетки для жарки.

7. К корпусу обязательно привариваются ножки любой выбранной ранее длины.

8. Теперь настало время приваривать петли к корпусу мангала и конечно крышке. Если приварить петли в единственном направлении, то крышка будет съемной, а если в разных, то крышка сниматься не будет.

9. После проваривания крышки стоит сразу приварить и стержни ручек, после чего сами ручки можно просто прикрутить.

10. Теперь пора позаботиться об установке ограничителей для крышки.

11. Если мангал недостаточно устойчив, что случается при длинных ножках, то можно приварить дополнительный уголок внизу ножек.

12. Когда сварные работы окончены, нужно просто просверлить в днище мангала несколько отверстий, в которые будут просыпаться перегоревшие угли но и для лучшей тяги и сгорания дров.

13. Последним этапом будет прорезывание небольших сечений в которых предстоит располагаться шампурам.

14. Заключительным этапом изготовления мангала является его покраска, впрочем, если нет желания, то можно и не красить поверхность. Она со временем прогорит и потемнеет, потому мангал приобретет одинаковый и равномерный цвет.

В таком мангале на приусадебном участке можно приготовить любую пищу, и она всегда будет получаться восхитительной и ароматной.

Примеры мангалов из пропанового баллона

Мангал из газового баллона своими руками: видео

Мангал-мангал из газового баллона своими руками: с решеткой, как сделать, как коптить – работа по дому

Видео: Как сделать горелку для барбекю – Пропан

Содержание

• Варианты конструкции
• Плюсы и минусы конструкции
• Выбор и подготовка цилиндров
• Правила изготовления своими руками
• Техника безопасности
• Выбор модели и чертежа 6 900 инструменты и материалы
• Процедура
• Маркировка и резка цилиндров
• Подставка
• Сборка и сварка конструкции
• Крышки, ручки, решетки
• Подготовка к мангалу, мангалу, грилю
• Установка дымохода
• Изготовление полок, креплений
• Отделка шлифовка и покраска 0 6 0900
900 а как можно коптить в мангале из газового баллона
• Вывод

Гриль-коптильню своими руками из газового баллона может сделать каждый, кто занимается сваркой. Конструкцию часто делают многофункциональной, на которой можно готовить блюда по разным рецептам. Есть несколько вариантов таких курильщиков. Чтобы сделать один из них, вам понадобится схема, 2-3 шарика и желание работать.

Варианты исполнения

Коптильня представляет собой закрытую камеру с подвешенными продуктами. Дым от дымогенератора подается по каналу. Такая схема приемлема для коптильни холодного копчения. Второй вариант конструкции также имеет закрытую камеру. Генератор дыма не требуется для производства дыма. Камера установлена ​​над топкой. Огонь нагревает ее дно, из-за чего начинают тлеть щепки. Эта схема используется для коптильни горячего копчения.

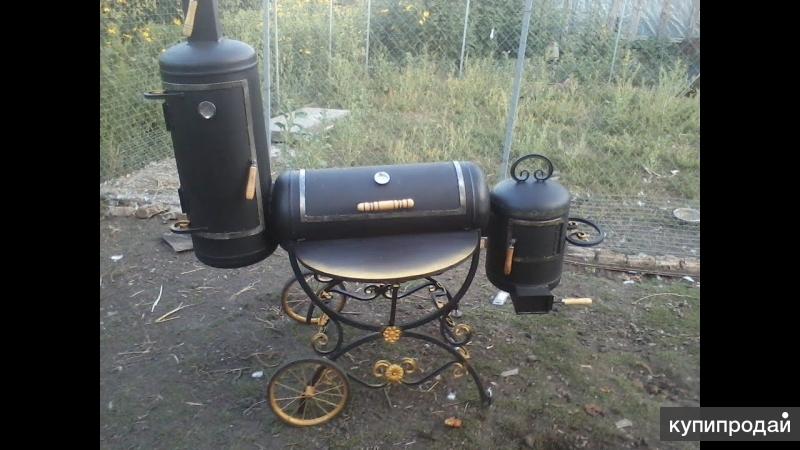

Многофункциональная коптильня состоит из 3 цилиндров

Разница в типе копчения коптильни не ограничивается. Часто их делают многофункциональными, позволяя готовить и другие блюда:

1. Мангал. Устройство представляет собой корыто, в котором можно приготовить шашлык на шампурах. Изготовлен из горизонтально уложенного цилиндра с вырезанным сбоку окном. На мангал с внутренней стороны можно приварить упоры и уложить на них решетку. Теперь его можно использовать как мангал. Однако это еще не все. Отрезок, вырезанный из боковой полки цилиндра, не выбрасывают, а закрепляют там же петлями. Получается крышка. Если оснастить мангал решеткой и накрыть сверху, то он превращается в мангал.
2. Место для котла. Топку не нужно использовать только для производства дыма в коптильне. Он также сделан многофункциональным. На вертикально расположенном цилиндре срезается верхняя заглушка. В отверстие погружают казан, в котором готовят плов, уху, кулеш.

Обычно многофункциональная коптильня состоит из трех цилиндров: 2 больших и один маленький. Большой воздушный шар расположен вертикально. Он играет роль коптильни, где происходит холодное копчение. За ним горизонтально уложен второй большой шар. Он играет роль коптильни, где происходит горячее копчение, а также используется для шашлыка, барбекю и гриля. Следующий на очереди третий маленький шарик, который тоже ставится вертикально. Он играет роль топки и места для казана. Все емкости соединены друг с другом дымовым каналом из металлической трубы.

Важно! Дым из всех трех емкостей выводится через дымоход. Труба вварена в верхнюю часть цилиндра, играющего роль коптильни по технологии холодного копчения.

Плюсы и минусы конструкций

Если есть желание построить мангал-коптильню из газового баллона своими руками, необходимо продумать все плюсы и минусы такой конструкции. Если положительных моментов больше, можно смело воплощать свою идею в жизнь.

Из положительных моментов можно выделить:

1. Простота конструкции. Многофункциональную коптильню проще сварить из готовых металлических емкостей, чем строить из кирпича.
2. Мобильность. Несмотря на внушительный вес, коптильня мобильна. Если поставить его на колеса, то перекатывать его с места на место во дворе сможет один человек.
3. Долгий срок службы. Цилиндры изготовлены из толстого металла. Коптильня прослужит не менее 10 лет, а при хорошем уходе прослужит всю жизнь.
4. Эстетика. Коптильню можно не просто сварить, а тщательно зачистить швы, покрасить огнеупорной краской, украсить коваными элементами. Сооружение украсит участок, место отдыха возле беседки.

Возле коптильни можно приспособить столешницу для нарезки продуктов

Из недостатков можно выделить невозможность выполнения работ при отсутствии сварочного аппарата и опыта сварки. Минусом является необходимость комплексных мероприятий по очистке резервуаров от газа и конденсата.

Выбор и подготовка баллонов

Идеальность использования газового баллона обусловлена ​​его характеристиками. Имеет удобный диаметр – 300 мм, толстые металлические стенки. По сути, это готовая камера. Большие емкости используются для сборки коптильни, мангала. Из небольшого цилиндра создается топка, и место для установки казана.

Конденсат с баллонов слит, тщательно промыт водой

Помимо газа в емкости находится жидкий конденсат с очень резким запахом. Все это нужно удалить через открытый вентиль. Утилизация осуществляется вдали от жилых массивов и зеленых насаждений.

Следующим шагом будет откручивание самого вентиля. Он прочно сидит на нитке. Это потребует много усилий. После откручивания вентиля через отверстие баллон заполняют водой, оставляют на сутки. Жидкость с примесями конденсата сливают. Теперь его можно резать болгаркой.

Совет! После промывки баллон желательно обжечь на большом огне, чтобы полностью удалить запах конденсата.

Правила изготовления своими руками

Когда емкости готовы, можно приступать к сборке коптильни. Сначала составляется схема, подбираются соответствующие материалы и инструменты. Нужно помнить о технике безопасности, ведь сборка коптильни-мангала из газового баллона своими руками связана со сваркой и острой болгаркой.

Техника безопасности

Баллоны разрезаются после освобождения от газа и горючего конденсата. В противном случае может произойти взрыв. При работе болгаркой инструмент располагают так, чтобы режущий диск находился слева от корпуса. Искры должны лететь под ногами, а не в обратную сторону.

При вращении диска рез всегда производится от себя

Болгарка используется не только для резки, но и затирания сварочных швов шлифовальным кругом. Инструмент располагают так, чтобы диск находился под углом 15 ^о на обрабатываемую область.

Внимание! Во время резки и шлифовки запрещается снимать защитный кожух с болгарки.

Выбор модели и чертежа

Сборка коптильни начинается с проектирования. Выбор схем здесь невелик. Модель холодного и горячего копчения собирается из трех цилиндров. Для коптильни по технологии горячего копчения потребуется две емкости.

В зависимости от выбранной схемы для сборки коптильни потребуется два или три баллона.

Подготовка инструментов и материалов

Кроме самих баллонов для коптильни готовят трубу и колена диаметром 80-100 мм. Вам понадобится уголок, листовая сталь толщиной 4-5 мм, трубка 15 мм для ножек. Если коптильня предполагается мобильной, готовят колеса. Также понадобятся ручки для дверей, стержень из нержавейки для решетки.

Сварочный аппарат – основной инструмент при сборке коптильни

Из инструментов понадобится сварочный аппарат, болгарка с набором отрезных и шлифовальных кругов. Также понадобится электродрель, молоток, стамеска, рулетка.

Процедура

Сборка барбекю-коптильни из баллона своими руками выполняется в определенной последовательности. Сначала заготовки размечаются и распиливаются. Затем все сваривается. Финал – аранжировка и оформление.

Маркировка и резка цилиндров

Расположение контейнеров будет зависеть от того, какой тип коптильни выбран. Сначала стоит рассмотреть самый простой вариант конструкции, работающий по технологии горячего копчения, состоящий из двух цилиндров.

Под такую ​​коптильню горизонтально ставится баллон. Он дополнительно будет играть роль мангала, мангала и гриля. На всю боковую полку вырезано большое прямоугольное окно. На торцах вырезаются круглые отверстия для дымохода и дымового канала от топки.

В большом цилиндре вырезается окно на всю длину боковой полки до начала стыков, где концы закругляются

Малая топка может располагаться горизонтально или вертикально. В первом случае аналогично вырезается прямоугольное окно в боковой полке. Однако на такую ​​печь нельзя установить казан. При необходимости баллон размещают вертикально. Срезается только верхняя заглушка, освобождая место для казана. На боковой полке прорезают два небольших окошка под поддувал и топочную дверку. Дополнительно прорезается одно круглое отверстие для дымового канала.

Следующий вариант сложнее. Коптильня, работающая по технологии холодного и горячего копчения, состоит из трех цилиндров. Топка и решетка делаются точно так же, как и в предыдущем варианте. В схеме добавлен только третий цилиндр под камеру холодного копчения. Он расположен вертикально перед мангалом. В контейнере прорезано окно для загрузки продуктов. Поместите его сбоку в верхней части контейнера. В длину он составляет примерно половину баллона или чуть больше.

В верхней заглушке прорезано круглое окно для дымохода. Дымовой канал будет располагаться на боковой полке баллона в нижней его части — ниже загрузочного окна. Здесь под трубу вырезается такое же круглое окно.

Дополнительно в топку необходимо врезать решетки. Их можно сделать из толстой металлической пластины, просверлив множество отверстий. Дымовые каналы делают небольшими. Трубу диаметром 80-100 мм отрезают на длину от 20 до 50 см. Длина дымохода не менее 1 м.

Подставка

Чтобы было удобно коптить в мангале из газовых баллонов, конструкция установлена ​​на подставке. Его высота регулируется в соответствии с его собственным ростом. Стационарным вариантом подставки считается конструкция на ножках. Сварите его из трубочек. Обязательно поставить перемычки, чтобы ножки не разъезжались.

Для мобильности коптильни подставку можно поставить на колеса. Их берут от старой коляски, тачки или другого приспособления.

В подставку можно установить два колеса спереди, а сзади приварить ножку из трубы

В качестве готовой подставки подойдет рама от коляски, тачки, мечдойки и другого приспособления. Важным условием является прочность и устойчивость конструкции.

Сборка и сварка конструкции

Сборка коптильни начинается с установки первого баллона на подставку. Для устойчивости контрольные прихватки сделаны приваркой к каркасу подставки. В круглое отверстие вставляется дымоходная труба, обваривается. На второй его конец вставлен второй баллон с отверстием. Сустав обваривается.

Если в коптильне три камеры, сделайте то же самое. В отверстие второго цилиндра вставляется кусок трубы. Сварить трубу. На второй конец трубы с отверстием, обработанным сваркой, надевается третий цилиндр.

Когда вся конструкция сварена, многофункциональная коптильня надежно приваривается к подставке

Крышки, ручки, решетки

Следующий элемент приваривается к решеткам дымогенератора коптильни. Они расположены внутри небольшого цилиндра между дверцами топки и поддувала. Решетки можно сделать съемными, разместив их на приваренных опорах из уголков.

Внутри коптильной камеры привариваются опоры для решеток, на которые будут ставиться продукты. Они выполнены на трех уровнях. На нижние опоры в нижней части цилиндра ставится поддон для слива жира. Решетки укладывают на второй и третий ярус. Они сварены из прутка нержавеющей стали.

При необходимости в коптильне можно сделать три яруса решеток для продуктов

Вырезанные отрезки из боковых полок цилиндров используются для дверок коптильни, топки и крышки для мангала. С одной стороны они крепятся обычными дверными петлями. С другой стороны окна приваривается стопор, чтобы створка не провалилась внутрь цилиндра. На каждую дверь устанавливается ручка из ненагревающегося материала.

Подготовка для шашлыка, мангала, гриля

Держатели ввариваются внутрь мангала. На них аналогичным образом укладывается сетка для барбекю и гриля. Чтобы на решетке можно было жарить шашлык, по торцу лицевой доски под шампуры нарежьте пропилы болгаркой с шагом 10 см. С противоположной стороны, где крепятся петли крышки, сверлятся отверстия под шпажки, отступив от конца доски 1-2 см.

Совет! Оптимально уложить на дно мангала толстую перфорированную пластину из толстого металла. Она будет играть роль колосника во время горения угля.

Дымоходная установка

Дымоход приваривается к концу первого цилиндра, играющего роль коптильни. Если это конструкция горячего копчения с горизонтальной камерой, то сначала из отверстия вынимается колено, а к нему сверху приваривается труба.

С горизонтально расположенного цилиндра труба дымохода снимается с коленом

У коптильни холодного копчения цилиндр расположен вертикально. Здесь без изгиба труба просто сваривается, вставляя ее в отверстие на конце.

Изготовление полок, крепеж

Удобство работы с коптильней обеспечивают полки. Их можно сделать в виде столешницы, разместить под мангалом на поперечинах подставки. На полки удобно класть продукты, щепу, дрова.

Для дров и щепы полка размещается внизу подставки коптильни

При жарке или жарке мяса ее необходимо переворачивать. Аксессуары для этого дела всегда должны быть под рукой. Их можно подвешивать на крюки, приваренные к корпусу коптильни.

Отделка

Чтобы коптильня не выглядела грудой металла, отделка придает ей эстетичный вид. Лучше всего смотрятся украшения из кованых элементов. Ручки и полочки также можно выточить из дерева, придав им красивую форму.

Кованые элементы украшают саму стойку коптильни, а при желании их наваривают на корпуса цилиндров

Строительная шлифовка и покраска

Недостаточно зашлифовать сами сварные швы. Цилиндры покрыты обычной красной краской. Когда коптильня заработает, лакокрасочный материал от нагрева начнет чернеть, гореть, издавать неприятный запах гари. Всю старую краску необходимо смыть. Лучше всего прикрепить к болгарке или дрели насадку-щетку из металлической щетины. Она очистит корпус коптильни до блеска.

Если коптильню не покрасить, металл со временем заржавеет. Для этих целей используется специальная термокраска, которая не выгорает.

Что и как можно коптить в гриле из газового баллона

Конструкция считается многофункциональной, подходит для разных блюд. В казане готовят плов, уху и другие первые блюда. Мангал востребован для жарки шашлыков. Жареные и приготовленные на гриле стейки, колбасы, овощи.

В коптильне рыба подвешена за хвост

В коптильне коптятся все виды мяса, рыбы, полуфабрикатов, сала. Продукт загружается в сыром, соленом или предварительно слегка отваренном виде. Коптильня использует технологию холодного копчения для копчения сыра, овощей, фруктов и грибов.

Для получения разных вкусовых качеств продукта для копчения выбирают щепу из определенных пород дерева

Вывод

Гриль-коптильню своими руками из газового баллона можно изготовить и установить под навесом. Это лучшее место, так как оно защищено от осадков крышей. Продукт можно готовить даже в непогоду.
