Из газового баллона мангал. Мангалы

Едва слышный треск дров, тихий вечер и запах свежих овощей и мяса, поджаренного на решетке мангала… Это один из лучших способов восстановить силы и получить заряд положительного настроения. А если все было сделано самостоятельно, в том числе из газового баллона мангал, то помимо хорошего отдыха появится уверенность в собственных силах.

Принцип сборки мангала

Основное предназначение любой мобильной конструкции для жарки продуктов – обеспечить максимальный комфорт процесса приготовления. Для этого можно купить заводские модели мангала, но не всегда их качество соответствует стоимости. Поэтому зачастую предпринимаются попытки самостоятельного изготовления мангала. Но перед началом проведения сборки необходимо выяснить основные принципы его конструирования.

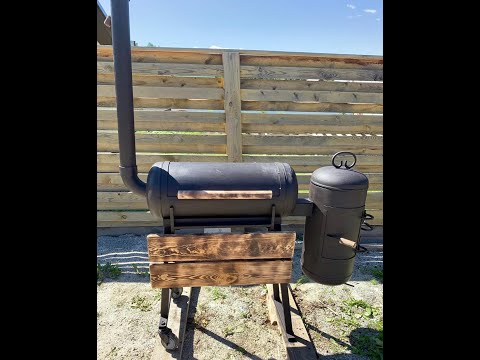

Нередко можно встретить самодельный мангал из газового баллона. Фото подобных конструкций говорит об относительной простоте их изготовления. Но без грамотного подхода эксплуатационный срок мангала будет минимален. Поэтому необходимо выяснить принципы его сборки:

• Материал изготовления должен отвечать требованиям безопасности.
• Выбранный баллон не имеет явных и скрытых дефектов.
• Дополнительные комплектующие (сетка, подставка) также изготавливаются из негорючего материала металла или стали.

Взяв за основу эти правила, можно в итоге собрать из газового баллона мангал, качество которого будет не хуже заводских моделей.

Выбор материала

Для практической реализации идеи создания барбекю своими руками необходимо сначала выбрать материал изготовления. Основу конструкции будет составлять бытовой газовый баллон. Рекомендуется выбирать нестандартные размеры с увеличенным диаметром и относительно небольшой высотой. В качестве примера можно взять изделие с габаритами:

• Высота – 610 мм.
• Диаметр – 292 мм.
• Объем – 27 л.

Толщина стенок должна составлять не менее 3 мм. Для экономии средств берут б/у баллон, поэтому нужно тщательно проверить корпус на целостность и отсутствие явных признаков глубокой коррозии.

Для изготовления опорных элементов (стоек) лучше всего использовать металлическую трубу круглого сечения. Помимо приготовления шашлыка можно сделать сетку для барбекю. Для этого берут любую подходящую заготовку и обрезают согласно внутренним габаритным размерам баллона.

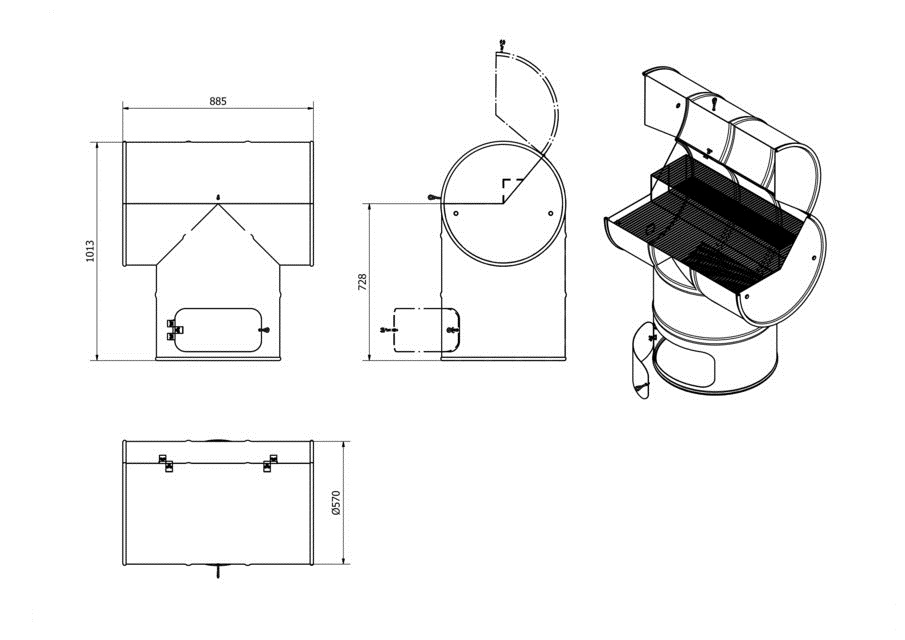

Чертеж

Лучше всего планировать универсальный мангал из газового баллона. Чертежи этой конструкции должны включать в себя габаритные размеры, комплектующие – стойки, петли, сетку и ручки для переноса. Перед составлением плана работ поверхность баллона очищается от грязи, измеряются его геометрические размеры.

Затем на основе имеющихся материалов составляется сборочный чертеж. В нем указываются все изменения в конструкции баллона. Так как стандартная длина шампура колеблется от 30 до 45 см, крышку необходимо сделать съемной. Для этого монтируют поворотные петли в одном направлении – в таком случае верхнюю часть конструкции можно будет оперативно снять. Также на чертеже указывается длина стоек. Она должна быть такой, чтобы окончательная высота конструкции была удобна для приготовления.

Материалы и инструменты

Сделать из газового баллона мангал можно, только имея необходимое оборудование и расходные материалы. Они подбираются согласно составленному ранее чертежу и технологической схеме изготовления. Минимальный перечень инструментов представляет собой следующий набор:

• Сварочный аппарат. Можно использовать маломощную модель, так как объем работ будет небольшим.
• Электроинструмент – дрель и угловая шлифовальная машина.
• Рулетка, строительный уровень.

При практических навыках работы со сварочным аппаратом в случае его отсутствия можно воспользоваться услугой аренды. Если заранее спланировать все мероприятие, то на изготовление потребуется максимум один день.

Из материалов понадобится газовый баллон, стальная труба (метраж согласно расчета в чертеже), решетка. После подбора вышеперечисленных комплектующих и инструментов барбекю-мангал из газового баллона готов к практической реализации.

Подготовительные работы

Перед началом выполнения сборки необходимо обработать баллон для его модификации. Так как в процессе эксплуатации в нем, возможно, сохранились остатки газа, на первом этапе нужно от них избавиться . Для этого удаляют вентиль и оставляют емкость на открытом воздухе на 1,5-2 часа. После этого можно приступать к обработке поверхности.

С помощью шлифовального груза удаляется слой краски и проверяется целостность корпуса. Окончательная обработка рекомендуется только после изготовления конструкции. Выполнять работы лучше всего вне помещения.

Сборка

После окончания подготовительного этапа можно приступать непосредственно к изготовлению конструкции. Сначала с помощью шлифовальной машины (болгарка) удаляется вентиль. Затем баллон устанавливается горизонтально и выполняется разметка линии отреза.

При проведении работ следует соблюдать технику безопасности. Поэтому необходимо надеть специальные защитные очки и перчатки. Для предотвращения изменения геометрии поверхности во время резки линия обработки увлажняется с помощью воды. После снятия крышки следует внимательно изучить внутреннее состояние баллона. Небольшие дефекты (ржавчина) обрабатываются до полного удаления. При этом толщина изделия не должна сильно уменьшиться.

Следующий этап работ, после которых будет сделан из газового баллона мангал, заключается в изготовлении на торцевой поверхности углублений для фиксации шампуров. Их количество определяется высотой заготовки. Для нормального приготовления шашлыка рекомендованное расстояние составляет 20-25 см.

Далее согласно внутренним размерам изделия делается металлическая сетка для барбекю. Измеряется длина получившегося отверстия и по полученным данным уменьшается заготовка. Для механической прочности рекомендуется установить ребра жесткости на сетку по периметру. К корпусу привариваются петли. Они должны быть стальными, чтобы при разогреве мангала не потеряли свою форму. Окончательный этап изготовления – установка стоек. Для большей устойчивости они должны располагаться по краям конструкции.

Это самая популярная технология, по которой изготавливаются мангалы. Фото, чертежи и их эксплуатация говорят о надежности и относительной простоте сборки. Но для отличного результата необходимо изначально взять качественный материал и комплектующие. Только так можно изготовить функциональный надежный мангал.

Как сделать мангал из газового баллона своими руками: чертежи и фото

Сложно поспорить с тем, что отдыхать за городом на собственной даче — настоящее наслаждение. Ведь только в такие моменты жизни можно по-настоящему почувствовать свежесть природы, приготовить ароматные шашлыки и пообщаться с близкими людьми.

Особенно с этим согласны жители крупных городов, которым приходится жить в постоянной городской суете. Для таких граждан собственная дача за городом является настоящим спасением, где они могут отдохнуть от надоевшей атмосферы мегаполиса.

Естественно, на такой даче просто необходим мангал, ведь он является крайне удобным средством для приготовления пищи на огне, когда-либо придуманным людьми. Готовить пищу на мангале стали еще в далеком прошлом, однако, даже в наше время многие люди не прочь воспользоваться такой техникой.

• 1.1 Преимущества мангала, сделанного своими руками

2 Процесс производства мангала из газового баллона

• 2.1 Инструмент и материалы, которые понадобятся в процессе производства
• 2.2 Инструкция изготовления
• 2.3 Как сделать крышку?
• 2.4 Сборка верхней части
• 2.5 Укрепление и фиксация
• 2.6 Ножки мангала

3 Итоги

Мангал из газового баллона

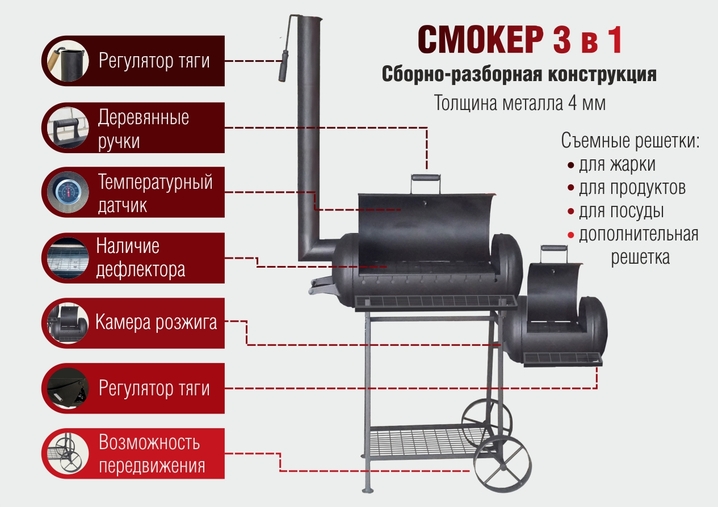

В наше время мангал с коптильней является незаменимым атрибутом любой загородной дачи. Как правило, у множества дачных участков может различаться план дома, размеры, обстройка, но собственный мангал с коптильней имеет любой уважающий себя владелец собственной дачи.

Чтобы свести затраты на такое приспособлению к минимуму, лучше всего сделать мангал из газового баллона своими руками. Такая коптильня практически не будет отличаться от купленной в магазине, а количество средств, которое придется на нее затратить, составит минимальный показатель.

Преимущества мангала, сделанного своими руками

С момента появления мангалов человек постоянно модернизировал свое устройство, добавляя в него новые функции, делая его более удобным и так далее. Таким образом, от обычной жарки мяса на палке, на костре мы пришли к современным СВЧ печам. Следовательно, ассортимент мангалов настолько широк, что каждый может свободно выбрать такую модель, которая придется ему по душе.

Однако, как правило, цены на современные модели мангалов являются просто запредельными и не многие могут позволить себе такую роскошь. Именно поэтому и создавалась эта статья — потому, что многие люди задаются вопросом о том, как сделать мангал из газового баллона своими руками.

Итак, ниже мы рассмотрим список преимуществ, а также недостатков конструкции, которую мы будем делать:

Плюсы:

• Большие размеры, которые позволят единовременно приготовить большое количество еды для немалой компании.
• Легкая конструкция, сделать которую не составит труда даже у тех, кто никак не привязан к физической работе. Все, что вам понадобится — это газовый баллон и несколько часов времени, которое придется потратить на создание своей коптильни.
• Предельно низкая стоимость мангала. Такие затраты может позволить себе любой, у кого есть собственная дача.
• Стойкая и прочная конструкция, которая способна выдержать высочайшие температуры. За счет этого повышается и долговечность вашего мангала.
• В случае с наличием откидной крышки, мангал не придется заносить под навес в случае дождя. Плюс ко всему, крышка мангала необходима для того, чтобы использовать его в качестве коптильни.

Минусы:

• Первое преимущество такого мангала можно также назвать и недостатком. Дело в том, что большая конструкция не всегда может вписаться в двор дачи, особенно если её площадь не может похвастаться большими размерами.
• Мангал и коптильня из газового баллона не будет переносной конструкцией, которую можно в любой момент переставить в более удобное место. Для того чтобы перенести такую конструкцию, понадобится как минимум 2 человека.
• Из сырья, которое можно использовать в качестве топлива для мангала, может использоваться только уголь, поскольку места для дров в нем слишком мало.

Процесс производства мангала из газового баллона

Первым делом необходимо найти подходящий газовый баллон. В принципе, это не может составить труда, особенно для тех, кто пережил время заправки газовых плит с помощью газовых баллонов. Для изготовления нашего мангала вам понадобится большой газовый баллон, емкостью порядка 50 литров.

Сразу хочется предупредить, что изготовленный мангал и коптильня не будет иметь презентабельный вид. Однако, на качество приготовления пищи это никак не повлияет. Тут дело вкуса. Конечно, можно специально оборудовать его так, чтобы он имел опрятный вид.

Также стоит знать, что если у вас нет сварочного аппарата, а также умения им пользоваться, то у вас ничего не получится. В таком случае единственным выходом будет обратиться к специалисту в данной отрасли. В принципе, это нельзя назвать существенным недостатком процесса изготовления, поскольку найти грамотного сварщика, имеющего свой сварочный аппарат, не составит труда.

Инструмент и материалы, которые понадобятся в процессе производства

Итак, для того чтобы сделать мангал из газового баллона своими руками, вам понадобятся

следующие инструменты:

• болгарка;
• две дверные петли для крышки;
• набор инструментов, в которые входят:
  • молоток;
  • отвертка;
  • разводной ключ;
  • зубило;
• дрель;
• уголок;
• металлическая труба.

Инструкция изготовления

Первым делом необходимо разрезать баллон. Данный процесс является достаточно небезопасным, поэтому необходимо соблюсти все меры безопасности. Удостоверьтесь, что газовый баллон точно пуст и не имеет остатков газа.

При разрезании баллона на 2 части будьте крайне осторожны, ведь если в баллоне осталось хоть немного газа, он может свободно воспламениться и принести уйму проблем.

Итак, когда баллон разрезан на 2 части, необходимо дождаться, пока весь оставшийся газ испарится. После этого вам нужно перевернуть баллон верх дном для того, чтобы стек весь конденсат.

Для того чтобы убрать ненужный кран на поверхности баллона, можно воспользоваться молотком или болгаркой. В первом случае его можно просто отбить от баллона, во втором полностью спилить. Второй случай является менее безопасным, поэтому мы рекомендуем именно молоток.

После того как вы сделали все вышеописанные действия, необходимо полностью залить баллон водой и оставить его на несколько дней в таком виде. После этого работа с такой конструкцией станет абсолютно безопасной и вы сможете делать с ней все, что захотите.

Как сделать крышку?

Как вы уже могли догадаться, верхняя крышка мангала является незаменимым атрибутом. Во-первых, это защита от дождя. Во-вторых, это внедрение функции коптильни, без которой ваш мангал не будет таким функциональным.

Итак, крышку для мангала мы будем делать из уже отрезанной части баллона. Крышку нужно отрезать от баллона с верхней части корпуса вдоль посередине. Выпиливать ее необходимо от середины к краю. После чего она крепится к основной части мангала с помощью дверных петель, которые мы подготовили ранее. Боковые стенки необходимо оставить.

Сборка верхней части

Когда верхняя крышка готова к эксплуатации, необходимо качественно прикрепить ее к основной части мангала. Для этого нам понадобятся, как уже говорилось ранее, дверные петли и дрель.

Первым делом с помощью дрели высверливаем отверстия под петли, после чего фиксируем последние с помощью заклепок и привариваем. Опять же, если вы не обладаете сварочным аппаратом или умением им пользоваться, обратитесь к специалисту, который за небольшую плату решит все ваши проблемы.

Здесь вы можете немного скреативить. Можно прикрепить дополнительные аксессуары для вашего мангала, например, ручку для крышки. Также вы можете соорудить съемную крышку с помощью направления осей шарниров в одну из сторон.

Укрепление и фиксация

Для того чтобы избежать возможности деформации вашего будущего барбекю из-за высоких температур, необходимо укрепить основание коптильни.

Для этого по всему периметру необходимо приварить металлический уголок. Лучше всего сделать это внутри мангала. Таким образом, вы убьете двух зайцев: укрепите основание и создадите удобную опору для сетки или шампур из обычного уголка.

Также лучше всего сделать надрезы для того, чтобы шампур отлично входил на свое место и устойчиво там держался.

Ножки мангала

Естественно, любой мангал или барбекюшница должна иметь собственные ножки. Это не обошло и наш случай. Для ножек лучше всего подойдут обычные металлические трубы одинаковой длины. Их должно быть четыре.

Для их закрепления необходимо просверлить по углам днища отверстия, после чего прикручиваем ножки с помощью гаек. Если после этого ножки вашего мангала получились недостаточно устойчивые, приварите дополнительные угонки снизу.

В довершение всей работы — просверлите несколько дыр на днище мангала для прогоревших углей.

Итоги

Итак, теперь вы можете легко сделать отличный мангал из баллона собственными руками. Причем, как вы могли понять, данный процесс не отнимает много сил и является предельно простым.

Если ко всему процессу вы подошли со всей серьезностью и сделали все правильно, то такая конструкция сможет прослужить вам не один год. Причем здесь можно не только жарить шашлыки, но и коптить различные продукты.

Поверьте, если вы самостоятельно изготовите такое функциональное изделие, оно прослужит вам не один год, что не может не радовать.
