Как изготовить мангал из газового баллона

Существует множество разновидностей жаровен и коптилен, сделанных из газовых баллонов. Давайте познакомимся с ними и поговорим о том, как самостоятельно можно воплотить в жизнь понравившийся вариант.

Большой компании, приехавшей на дачу, нужен солидный мангал. Стандартные конструкции из тонкой стали, предлагаемые в магазинах, для этого не подходят.

Жарить шашлыки и стейки на костре, примостив их на кирпичах, неудобно. Строить стационарное сооружение для барбекю с печью и крышей решится не каждый.

Поразмыслив над этим, домашний умелец приходит к выводу, что лучший вариант — своими руками сделать мангал из газового баллона.

Толстые стенки такой емкости прослужат не один год. Ее размеры оптимально подходят для раскладки шампуров. Высоту несложно подобрать под свой рост так, чтобы в процессе готовки не пришлось гнуть спину.

Существует множество разновидностей жаровен и коптилен, сделанных из газовых баллонов. Давайте познакомимся с ними и поговорим о том, как самостоятельно можно воплотить в жизнь понравившийся вариант.

Все начинается с резки баллона

Независимо от выбранной конструкции, первый шаг по изготовлению мангала – резка старого баллона из-под пропана емкостью 50 литров. Сразу же бросаться на него с болгаркой мы не советуем. В этом деле нужно соблюдать правила безопасности. Остатки газа, которые есть в каждой емкости, при контакте с искрами и воздухом могут взорваться.

Поэтому сначала придется вручную открутить кран. Удаление штуцера на старом баллоне – операция не всегда простая, поскольку он крепко «прикипает» к корпусу. Попробовать сдвинуть его можно с помощью рожкового разводного ключа, ударяя по ручке молотком.

Если кран не поддается, то используют другой инструмент – разводной водопроводный ключ и стальную трубу в качестве рычага.

Под действием такого мощного усилия любая резьба сдается. Для того, чтобы емкость не проворачивалась, с другой стороны к ее днищу крепят упорный уголок.

Для облегчения откручивания можно нанести на место контакта крана с корпусом «ВэДэшку» и подождать пару часов, пока резьба не откиснет.

После этого емкость медленно наполняют водой. Она вытесняет горючую газо-воздушную смесь, исключая риск взрыва при резке.

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

С одной стороны на корпусе баллона есть длинный шов. Он будет «маяком» для первой линии реза. Вторую черту проводят на другой стороне так, чтобы она оказалась напротив первой и отступают от нее вверх на 8 см. Это будет вторая линия реза. Если не сделать такую поправку, то жаровня получится мелкой.

Сделав разметку по чертежу, берутся за болгарку и прорезают стенки, отделяя часть корпуса. Она будет использоваться в качестве откидной крышки.

Важный нюанс! Резать корпус нужно аккуратно рядом со швом так, чтобы не повредить стальное кольцо, которое находится под ним. Оно будет служить упором для крышки, чтобы та не проваливалась в жаровню.

На нижнем фото в левой части емкости видно кольцо. Если бы мастер прошел болгаркой рядом со швом, то оно осталось бы на месте и служило упором. Исправить допущенный промах несложно: нужно наварить стальные полосы сверху на крышку.

Следующий этап — удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Дальнейший порядок работы зависит от того, как вы намерены использовать мангал: только для жарки или скомбинировать его с коптильней. Эти операции мы рассмотрим после обзора готовых конструкций.

Примеры мангалов из газовых баллонов

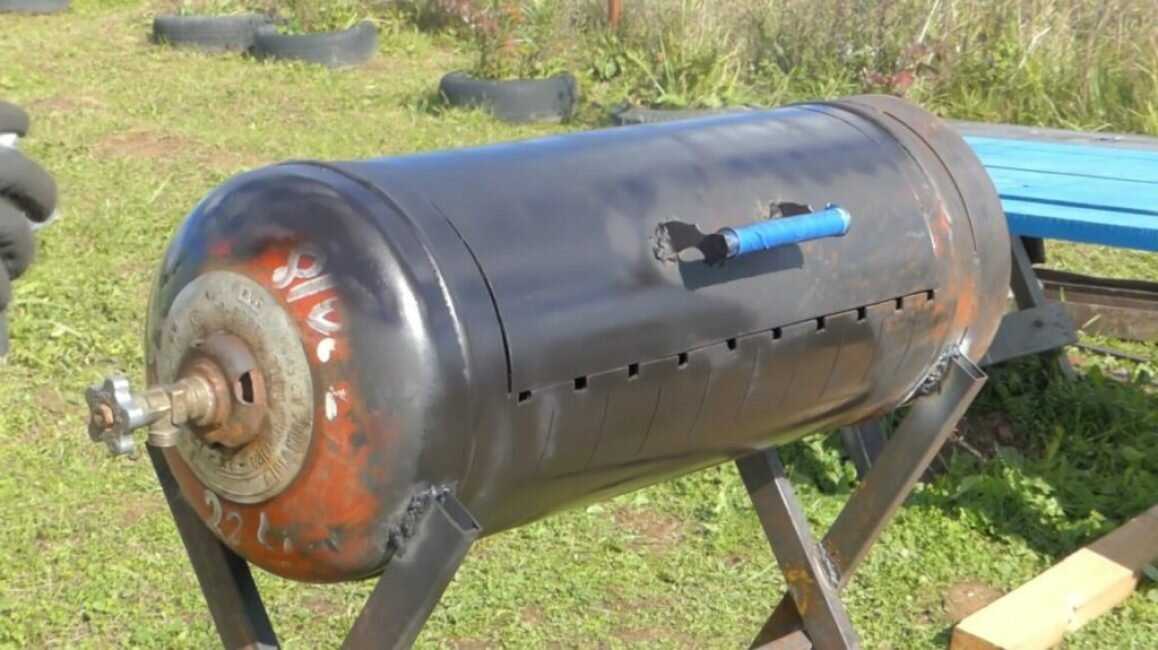

Самый популярный у мастеров вариант – вырезание боковины корпуса и превращение ее в дверцу. Она поможет дольше сохранить высокую температуру углей при жарке.

Для удобства транспортировки две ножки нужно снабдить колесами, а третью использовать в качестве упора. Ручку для перевозки можно сделать подлиннее и закрепить на ней дощечку для посуды и приправ.

Лучшая станина для жаровни получается из старой станины швейной машинки. Она снижает центр тяжести конструкции, предохраняя ее от переворачивания.

Кованый декор и боковая труба для отвода дыма улучшают внешний вид и функциональность мангала.

Сделав дымовой зонт над жаровней, два столика по бокам и посадив ее на гнутые стальные ножки, мы получим более солидное сооружение. Особой необходимости в дополнительном навесе нет, однако, его наличие улучшает внешний вид.

Наш обзор продолжает самодельный мангал-коптильня из газовых баллонов. Он представляет собой комбинацию из двух емкостей: 50-ти литровой и 20 литровой. Меньшая размещается ниже основной, соединяется с ней через небольшое окошко и используется в качестве генератора дыма. Для улучшения тяги дымовую трубу делают повыше.

Более продвинутый вариант  — установка третьей вертикальной емкости. В ней развешивают продукты для холодного копчения. Общая вместимость такой конструкции достаточна для того, чтобы готовить мясные и рыбные деликатесы про запас.

Занимая почетное место на участке, мангал становится предметом общего внимания. Зная об этом, многие умельцы украшают его по мере своей фантазии.

Самый популярный вариант – конструкция в виде паровоза. Огонь и дым, исходящие из жаровни как нельзя лучше вписываются в этот образ.

Генератор дыма можно поставит поперек в «отделении машиниста», а можно естественно внедрить его в общий локомотивный дизайн.

Обтекаемая форма емкости наводит на мысль о подводной лодке. Представляем вашему вниманию интересный пример реализации подобной идеи.

Одному мастеру газовая емкость напомнила подводный корабль, а другому пришла на ум ассоциация с поросенком. Воплотить ее в металле не представляет особого труда.

Познакомившись с образцами народного «мангалотворчества», перейдем к рассмотрению практического вопроса, как своими руками сделать барбекю из газового баллона и коптильню на его основе.

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

• «По-простому» из кусков арматуры или трубы, приварив их к днищу;
• Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! © econet

Мангал из газового баллона своими руками

0406.19

Автор: Alla

Комментариев пока нет

• 1. Преимущества
• 2. Подготовка баллона и чертеж конструкции
• 3. Выбор баллона
• 4. Инструменты
• 5. Инструкция для изготовления мангала
• 6. Правила покраски баллона

Особенность самодельного мангала. На сегодняшний день очень популярны мангалы, сделанные из обычного газового баллона. И на это есть несколько причин.

Во первых такой мангал будет достаточно большим, а поэтому в него можно вместить много шампуров. Второе преимущество такого мангала- это высокие ножки у маршала, что очень удобно и комфортно для человека , который занимается приготовлением шашлыка.

Преимущества

1. Простота в изготовлении. Не нужно быть профессионалом, чтобы изготовить мангал из баллона.
2. Дешевая конструкция.
3. Толстые стенки баллона выдерживают высокую температуру.
4. Функциональность мангала.
5. Удобство в эксплуатации

Подготовка баллона и чертеж конструкции

Прежде сем приняться за изготовление маршала из газового баллона для начала выпустить газ. Также стоит помнить, что внутри баллона может находиться конденсат, а поэтому в самом начале нужно открыть на баллоне вентиль и выпускать газ.

Не рекомендуется выпускать газ поблизости источника огня, ведь это может спровоцировать взрыв баллона.

После этого с помощью специального ключа нужно открутить вентиль с баллона, а сам баллон наполнить водой и оставить на несколько дней. Это нужно для того, чтобы исчез запах газа.

Выбор баллона

Чтобы мангал был удобным в эксплуатировании нужно найти хороший баллон. Стоит помнить, что газовый баллон не должен иметь ржавчины на корпусе а также не имел дыр.

Инструменты

Для изготовления маршала нужны следующие инструменты:

1. Аппарат для сварки
2. Болгарка
3. Очки защитные
4. Несколько пар перчаток
5. Петля дверная (3 штуки)
6. Заклёпками и заклепочный пистолет
7. Зубило
8. Молоток
9. Отвёртка
10. Ключ разводной
11. Сверло и дрель для металла (диаметр 10 мм)
12. Труба из металла

Железный уголок ( несколько штук)

Инструкция для изготовления мангала

Распил баллона. С помощью Болгарии нужно разрезать на пополам газовый баллон, а сам баллон во время работы поливать водой, это нужно для того, чтобы предотвратить случайное возгорание остатка газа.

После этого нужно приварить крышку и ручки к баллоны. Крышка крепится при помощи петель, которые нужно вначале закрепить и зафиксировать заклёпками, а после этого их приваривают к основе и крышке мангала. Но если петлю не приваривать к мангалы, это чревато тем, что под действием высокой температуры они соскочат а сама крышка отвалится.

Из металлического листа нужно вырезать две одинаковые полоски, длиной 0,5 см и шириной 0,2 см. После этого металлические ленты нужно изогнуть в дугообразную форму, исходя из диаметра самого баллона. Далее к каждой ножке следует приварить планку, чтобы создать прочную и жесткую конструкцию.

После этого нужно приварить уголок между стойками, причем их длина ни в коем случае не должна быть больше длины баллона.

Чтобы стенка баллона не деформировалась из за воздействия высокой температуры нужно внутри стойки приварить несколько уголков размером 30 на 30 мм.

Очень важно! Сзади изделия нужно просверлить около 15 отверстий, а параллельно сделать надпилы для шампуров.

Окрас мангала. Для покраски мангала следует использовать термостойкую краску, а также стоит помнить, что краска для окрашивания баллона должна защитить металл от перепада температуры а также от ржавчины.Поэтому стоит ответственно подойти к выбору краски.

Правила покраски баллона

Поверхность баллона перед окраской нужно очистить от предыдущей краски. Это можно сделать при помощи дрели или используя наждачную бумагу.

Поверхность обезжирить ацетоном или спиртом.

Окрашивание должно быть при помощи валика. Это обеспечит равномерное окрашивание.

При окрашивании температура должна быть ниже -10 С или выше 40.
