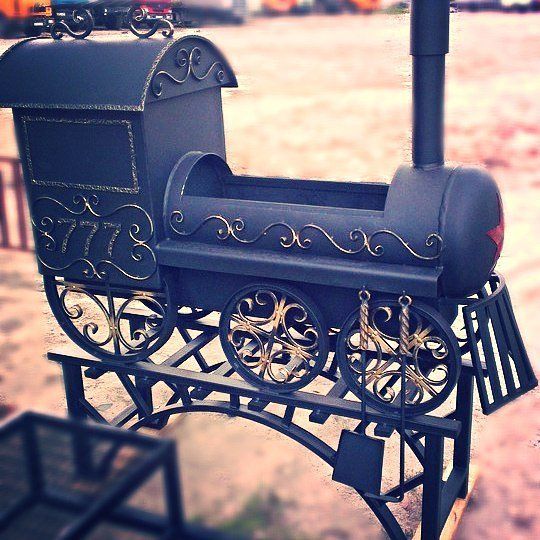

Мангал паровоз из газового баллона (83 фото) – фото

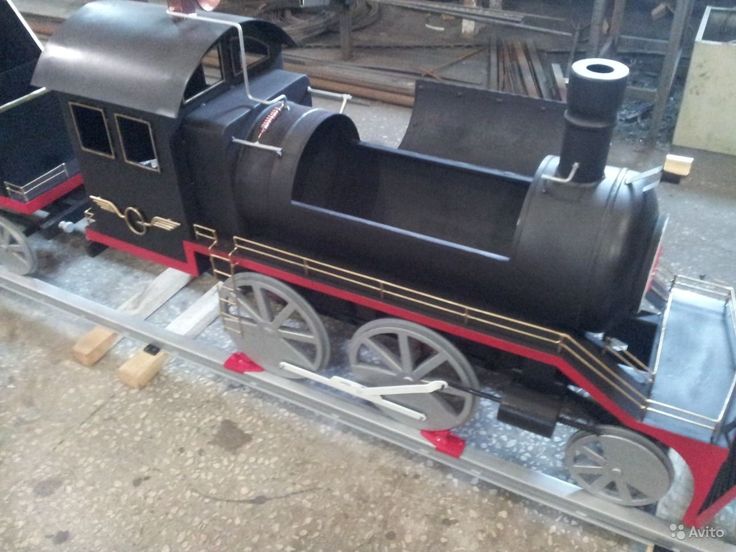

Мангалы кованые паровоз

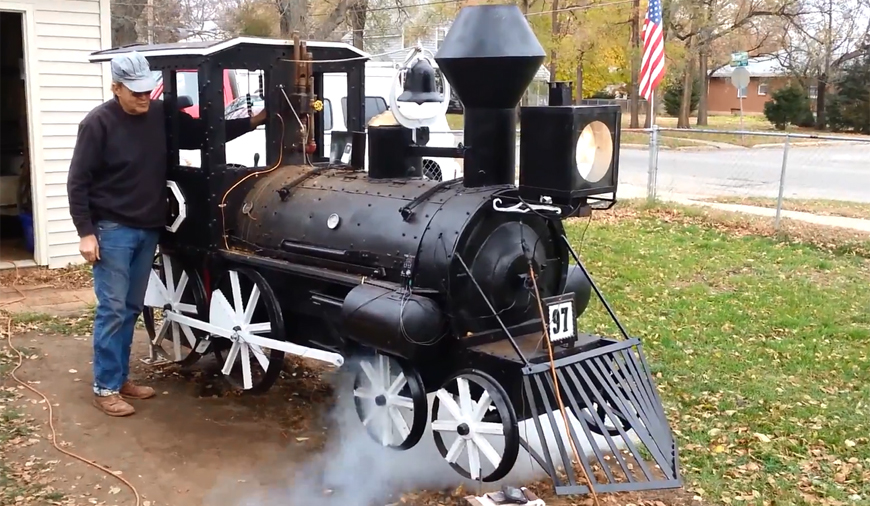

Мангал в виде паровоза

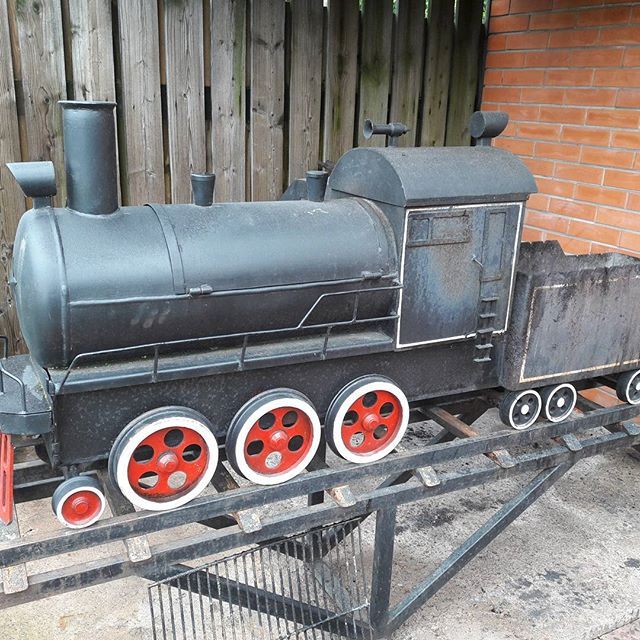

Мангал паровоз

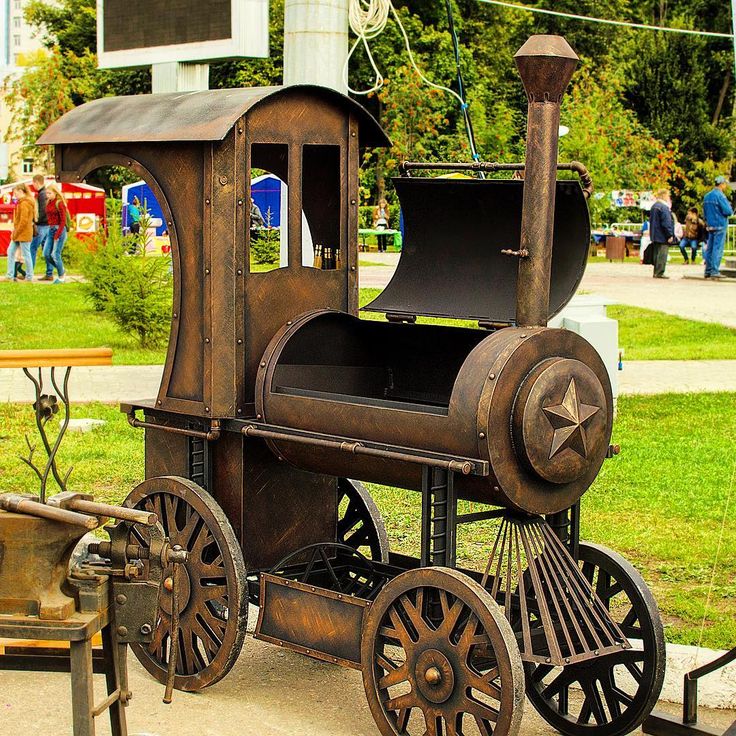

Прикольный мангал из газового баллона в виде паровоза

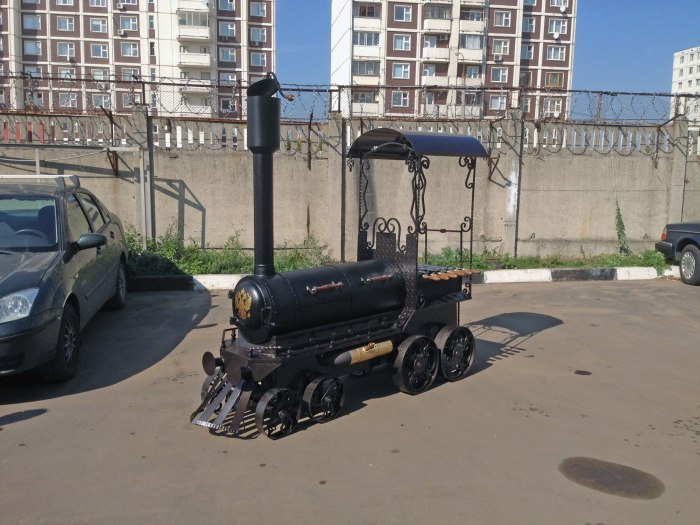

Мангал паровоз из газового

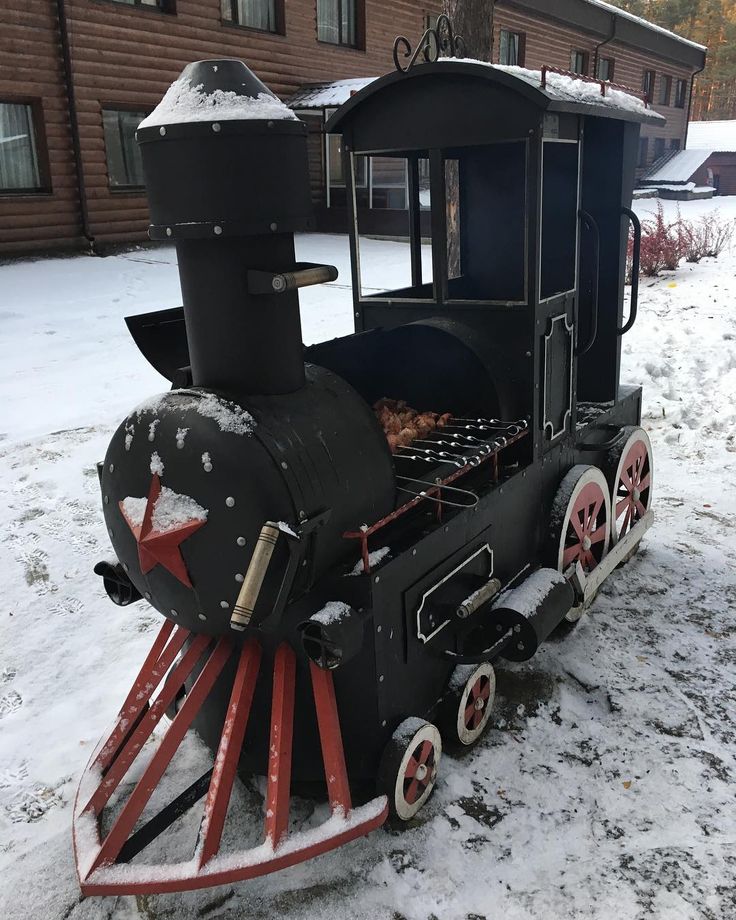

Коптильня паровоз из газового баллона

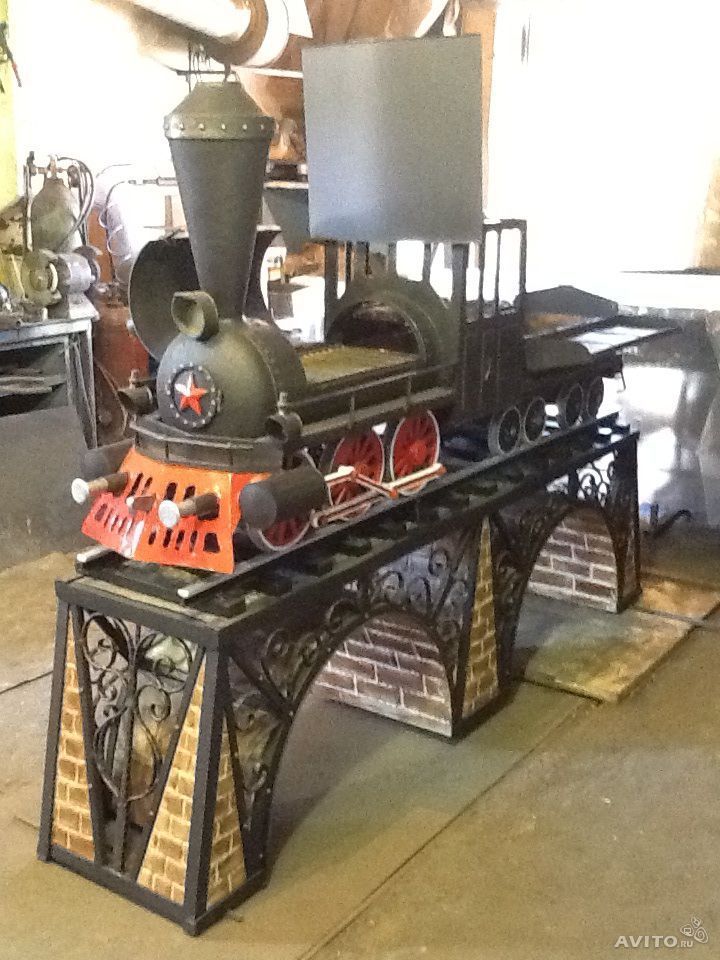

Казан мангал паровоз

Мангал в виде поезда

Самодельный мангал паровоз

Мангал паровоз

Мангал паровозик из газового баллона

Барбекю паровоз из газового баллона

Мангал барбекю паровоз

Печка паровоз из газового баллона

Мангал барбекю паровоз

Смокер паровоз XXL

Мангал паровоз из газового баллона своими руками

Мангал паровоз

Колеса для паровоза своими руками

Мангал из металла паровоз

Мангал в виде паровоза

Мангал паровоз из газового баллона

Казан мангал паровоз

Шашлычница паровоз

Мангал в виде паровоза

Паровоз из газового баллона

Необычный мангал паровоз

Мангал паровозик из газового баллона

Мангал паровоз из газового

Печь для бани в виде паровоза

Мангал паровоз из газового баллона

Мангал в виде паровоза

Мангал паровоз из газового баллона

Мангал коптильня из газового баллона в виде паровоза

Мангал из металла паровоз

Мангал паровоз из газового баллона своими руками

Мангал паровозик из газового баллона

Мангал в виде паровоза

Мангал паровоз

Мангал коптильня паровоз

Мангал паровоз из газового баллона своими руками чертежи фото видео

Смокер гриль коптильня

Навес своими руками для мангала паровоз Грилек

Мангал из газового баллона чертежи с размерами паровоз

Мангал барбекю паровоз

Мангал из газового баллона в виде паровоза

Гриль – смокер ‘паровоз XL’

Мангал паровоз из баллона

Мангал поезд из газового баллона

Мангал из металла паровоз

Мангал из газового баллона в виде паровоза

Смокер ТВЕРЬКОВКА паровоз

Мангал паровоз Грилек с навесом

Мангал паровоз из газового баллона

Мангал паровозик из газового баллона

Мангал Локомотив

Кованые мангалы в виде паровоза

Мангал в виде поезда

Мангал паровоз из газового баллона 100 литров

Мангалы кованые паровоз

Мангал из газового баллона в виде паровоза

Барбекю паровоз из газового баллона

Барбекю в виде паровоза

Газовый баллон. паровоз

Мангал барбекю паровоз

Мангал паровоз из газового баллона

Мангал в виде паровоза своими руками

Коптильня мангал из газового баллона паровоз

Паровоз из печи

Смокер гриль с казаном

Мангал паровоз

Барбекю в виде паровоза

Мангал в виде поезда

Мангал из газового баллона

Паровоз с дровницей

Гриль – смокер ‘паровоз XL’

Паровозик из металлолома

Мангал грузовик из газового баллона

Кованые мангалы в виде паровоза

Мангал из газового баллона в виде паровоза

Как сделать мангал паровоз своими руками красиво и функционально

Мангалы выполняют роль не только печи для приготовления блюд, но и декоративно-ландшафтную функцию. В загородных домах чаще всего располагают его во дворе или задней части участка. Отдельного внимания заслуживают жаровни, изготовленные в форме паровозов — они бросаются в глаза обилием блестящих частей и напоминают кузнечное произведение искусства. О том, как сделать такую конструкцию, пойдёт речь далее.

Содержание

Конструкция и чертежи
Материалы
Как сделать мангал паровоз своими руками
Ручки и поддув для огня

Конструкция и чертежи

Каждая разновидность мангала паровоза может быть по-своему уникальной и оригинальной. Многие умельцы снабжают их множеством отделений и отсеков для приготовления разных блюд, а не только шашлыка. Однако в любой из конструкций нам будут необходимы 2 отдела:

место под угли или дрова;
отсек с дымоотводом.

У мангала-паровоза есть общая форма, которая отличает его от других мангалов: наличие характерной трубы. Она как раз и выполняет функцию отвода дыма от прогоревшего топлива. В более-менее классической конструкции паровоза предусмотрены камеры под гриль и барбекю отдельно, расположенные в горизонтальном направлении. А ещё можно продумать бокс в мангале паровозе для горячего и холодного копчения, место под решётку и отделение для хранения дров и углей, а также принадлежностей для розжига.

Чертежи для такой сложной поделки просто необходимы, и в них устанавливается, какой окончательный вид будет иметь мангал. В чертежи переносятся все точные разметки, а также указываются размеры всех отдельных элементов. Учитывая, что внешне это будет выглядеть, как паровоз, на этапе черчения продумывается количество вагонов и колёс.

На каждой стадии сборки конструкция сверяется с чертежами. Чаще всего исходной основой для данной разновидности мангала выступает старый газовый баллон литров на 50 вместимости. Помимо него, потребуется немало обрезков и листов металла, толщина которого желательна на уровне 8 мм. Этого значения достаточно для безопасного контакта с огнём.

Другие декоративные элементы мангала паровоза из газового баллона могут быть исполнены методом литься или ковки. Они изготавливаются настолько разнообразными, насколько позволяет фантазия мастера. Помимо декоративной опции, отдельные элементы могут приносить реальную практическую пользу. Например, колёса можно сделать передвижными для перемещения паровоза по участку. Очень удобно предусмотреть подсветку в виде фонариков.

Материалы

Однако помимо материалов, не лишним будет заблаговременно запастись некоторыми инструментами для работы над мангалом паровозом. Итак, нам пригодятся следующие приспособления:

аппарат для сварки;
болгарка;
молоток;
плоскогубцы;
набор отвёрток;
шурупы, саморезы в ассортименте.

Для изготовления мангала в виде паровоза понадобится довольно много разнообразного металла. Заранее необходимо запастись пустыми газовыми баллонами, трубами разного диаметра и листовой сталью. Чтобы сделать раму будущего изделия более прочной, можно прикупить металлических уголков или профилированную трубу.

Дополнительный вагон паровоза делается из ещё одного баллона, и в него впоследствии можно складывать дрова, уголь и другие материалы. Пустые газовые баллоны идеально подходят для такой конструкции, потому что такой металл довольно прочный и долговечный сам по себе. Он легко поддаётся обработке, но при этом способен выдержать даже высокую температуру.

Мангал в форме паровоза должен служить долго, вплоть до нескольких десятков лет. Поэтому нужно уметь подобрать нужную толщину используемого металла. Те части, которые будут непосредственно контактировать с огнём, должны быть толщиной 8 мм. В противном случае конструкция может деформироваться под тяжестью своего же веса.

Как сделать мангал паровоз своими руками

Основой для мангала паровозика своими руками зачастую выступает старый газовый баллон. Сначала нужно уметь правильно его разобрать с соблюдением правил безопасности. Первым делом необходимо избавиться от остатка газа внутри ёмкости. Потом происходит скручивание вентиля. В некоторых случаях для этого приходится воспользоваться газовым ключом.

До начала работ, связанных с резкой, нужно принять меры безопасности. Баллон заливается водой, подвешивается вверх ногами и оставляется в таком виде на 3-4 часа. После этого жидкость сливается и можно начать выполнять основные работы.

Далее перечень действий будет выглядеть примерно следующим образом:

Сначала общий диаметр изделия нужно разделить на 4 части по разным направлениям от сварочного заводского шва.
От заводского шва вверх отступается 340 мм. От нижней полосы вниз идёт отступ 100 мм.
Сначала вырезается кусок баллона, который будет играть роль крышки. Для этого диск болгарки движется от центра в стороны, располагаясь под прямым углом.
По одной из вырезанных линий привариваются петли. Их можно сделать 2 или 3 штуки.
Чтобы петли не деформировались, вдоль линии разреза зафиксируем небольшой уголок из металла. На этом работа с крышкой окончена.
Основная часть паровоза готова. Теперь можно приваривать колеса и другие вагоны, если в этом есть необходимость.

После резки баллона для мангала паровоза приступают к сооружению рамы или корпуса. К ним приваривают колёса и другие декоративные элементы из металла. Количество колёс и их диаметр определяется особенностями конструкции. Чаще всего их делают из труб, которые разрезаются тонкими кольцами при помощи болгарки. В качестве элементов декора используются кованые плетения, завитки, прутья и т. п.

Ручки и поддув для огня

Как только сварная рама и корпус стойки подготовлены, можно побеспокоиться о том, какими будут подставка, ручки и другие вспомогательные узлы. Помимо этого, такая жаровня может оснащаться полками, крючками, навесом, вытяжкой. На крючках можно подвешивать разную утварь, а на полках хранить посуду и пр.

Вытяжки пригодятся по той причине, что они отводят наружу лишний дым от продуктов горения. В переднюю часть корпуса вваривают трубу. Сверху приваривается конусообразная пластина для защиты от дождей. Навесы изготавливают из срезов металлических бочек. Когда конструкция в целом собрана, её покрывают термостойкой, огнеупорной краской. В составе таких красок применяются жаропрочное стекло и специальные композитные компоненты.

Внешний вид и форма ручек не имеют особого значения. Однако они обязательно должны быть жаростойкими. Снаружи к ручкам приделываются деревяшки, чтобы не обжечься горячим металлом. Чтобы крышка не проваливалась внутрь, по периметру приваривается небольшая металлическая полоска. Необходимо для шампуров сделать небольшие выемки и пропилы, в которых они будут находиться.

Отдельное внимание уделяется поддуву из баллона, поскольку для топлива нужно обеспечить поступление кислорода. Для этого переворачиваем мангал вверх ногами. На расстоянии 10 см от шва нужно сделать 2 продольные полосы, либо множество отверстий в ряд, через который будет поступать воздух. Заводские швы лучше не трогать, чтобы не нарушить целостность конструкции.

Теперь нужно срезать кран, а на его место вставить металлическую трубку. Через неё система сможет проветриваться, а остатки дыма — выходить наружу. В самом конце работ приступают к окрашиванию конструкции в предпочтительный цвет. Краска обязательно должна быть термостойкой.

Изготовить самостоятельно уникальную жаровню не так сложно, как могло бы показаться на первый взгляд. Большинство отработанных ёмкостей и узлов можно найти в сарае или на даче. В крайнем случае, всё это приобретается в строительном магазине или в отделе товаров для дома. Если проявить немного фантазии, то вполне соорудить настоящее произведение искусства. Если у кого-то из читателей есть опыт изготовления такого паровозика, предлагаем поделиться им в комментариях после прочтения.

чертежи коптильни в виде поезда из газового баллона своими руками, кованый вариант “паровоз”

Необходимые инструменты
Конструкция мангала-паровоза
Производство
Как безопасно разобрать газовый баллон?
Дизайн
Необходимые материалы
- Сварная рама
- Рамка
- Колеса и декор
Дополнительные аксессуары

Мангал в виде мангала-паровоза можно заказать в специальных магазинах или у мастера, но обычно это дорогое удовольствие. Сделать такой гриль можно самостоятельно. Можно конструировать совершенно разные формы, все зависит от вашей фантазии. Мангал-паровоз – одна из самых удачных форм мангалов, он имеет множество функций, эстетичен, его можно сделать как-то по-особому творчески.

Мангал-паровоз станет очень необычной деталью двора вашего дачного участка. Дизайн может быть самым разным, к тому же при проектировании остается еще больше простора и простора для творчества и дизайна.

Готовый мангал-паровоз очень удобен и многофункционален, но имеет высокую цену. Однако если вы умеете работать с металлом, то вы легко сможете смастерить его самостоятельно, сэкономив деньги. Для реализации этой идеи необходимо будет заранее узнать о конструкции более подробно, о необходимых материалах. Со стороны мангал-паровоз будет похож на миниатюрный поезд.

Основная функция гриля – готовить на нем вкусные блюда. Конструкция мангала-паровоза имеет еще много достоинств и бонусных функций и возможностей за счет используемого материала.

Необходимые инструменты

Основные инструменты для строительства мангала своими руками: чертежи, сварочный аппарат, отвертка, пассатижи, огнеупорная краска, шурупы. Чертеж можно сделать самому, если есть представление о том, каким должен быть мангал, то возможно сделать эскизы и предоставить их мастеру, либо нарисовать самому. Но вы также можете собирать фотографии и делать по ним рисунки. Для мангала понадобятся материалы в зависимости от его конструкции.

Мангал-паровоз конструкции

Основным элементом мангала является, конечно же, мангал, который должен иметь отсек для горящих материалов (это может быть уголь, или дрова). Этот отсек определяющий, без него в гриле нет смысла, он становится просто украшением. Главное в мангале-паровозе – это мангал.

Если выбор пал на изготовление мангала-паровоза, то в чертежах обязательно должна присутствовать труба, она будет в решетке для красоты и дымоходе.

Для удобства дальнейшего использования мангала необходимо заранее предусмотреть место, где будет располагаться посуда, а также место, где мясо должно мариноваться.

Вы можете сконструировать решетку так, чтобы нанизывать мясо прямо рядом с жаровней, чтобы не тратить время на хождение с места на место с нанизанным мясом, собирая пыль, грязь и летнюю мошку .

Производство

Нужно быть готовым к тому, сколько времени у вас уйдет на постройку мангала-паровоза: если заниматься строительством каждый день, то в таком темпе можно построить конструкцию мангала за несколько дней, но собирая весь мангал за один день, скорее всего, не получится. Вы должны помнить об этом.

Перед началом строительства обязательно убедитесь, что все ваши чертежи хорошего качества. , на них нанесены все точные маркировки и размеры будущего мангала. Вам нужно сразу продумать, будет ли ваш мангал-паровоз с колесами или без, будет ли в конструкции еще один вагон, в который в дальнейшем можно будет положить материалы или дрова. Необходимо сравнить свои возможности, приезжайте придумайте пару вариантов, выберите лучший, представьте, как вы готовите мясо, как будто у вас уже есть гриль, каким он кажется. Теперь нужно просмотреть имеющиеся материалы, при необходимости дополнить их, купить что-то дополнительно и, постоянно сверяясь с чертежами или эскизами, приступать к строительству.

Лучше всего конструкция мангала-паровоза получается из газовых баллонов, основным элементом будет сам мангал – он выглядит как вертикальная часть с трубой и также горизонтальная часть.

Для того чтобы сделать мангал хорошо подойдут газовые баллоны на 50 литров.

Подобные модели производятся из разных металлов, ведь именно он лучше всего подходит для этой цели, являясь одновременно прочным и долговечным материалом. Металл выдерживает повышенные температуры, с ним легко работать и менять. Если конкретнее, то можно использовать чугун или сталь, эти материалы являются основой всех конструктивных элементов паровоза. Именно свойства этих металлов позволят очень легко приготовить сочное мясо, которое будет очень вкусным, с хрустящей корочкой. Такая конструкция достаточно прочная и прослужит вам долгие годы.

Если вы хотите, чтобы мангал-паровоз служил вам долго и хорошо, то при изготовлении важно подобрать оптимальную толщину металла , не тоньше, но и не толще стандартов. Те поверхности, которые будут непосредственно контактировать с горящими веществами, непременно должны быть толщиной не менее восьми миллиметров. В противном случае, если не соблюдать эти условия, металл может стать настолько тонким, что из-за собственного веса ваш новенький мангал-паровоз будет гнуться и деформироваться под тяжестью собственного веса.

Такие мангалы выполняют множество функций, что является главным достоинством таких сложных конструкций. В мангале-паровозе с несколькими отсеками предусмотрено все для приготовления пищи на природном огне. Итак, на мангале готовят шашлык, свежие овощи. На шашлыках стейки готовятся на гриле, который пахнет ароматным дымом. Для горячего копчения используются отделения для барбекю. Если мангал-паровоз имеет боковую камеру, то ее используют для холодного копчения.

Как безопасно разобрать газовый баллон?

Работать с газовым баллоном сразу опасно, особенно его резать, предварительно обязательно выпустить оттуда оставшийся воздух и газы. Необходимо соблюдать осторожность, так как баллон находился под давлением, и когда начнется резка, может произойти взрыв из-за оставшегося в баллоне газа.

Необходимо выкрутить вентиль из баллона, возможно, если он поддался коррозии и больше не поддается, то потребуется газовый ключ. Из-за старости и ржавчины переходы от цилиндра к крану также могут быть затруднены. С помощью капельницы в баллон необходимо налить воду, затем вода выталкивает остатки газа изнутри емкости, а также воздух. Из-за того, что отверстие переходника слишком маленькое, заливать воду в цилиндр необходимо только в откинутом положении, иначе отверстие забьется и воздух не сможет выйти из цилиндра. Если это произойдет, то при возникновении воздушной пробки останется только заливать воду небольшими порциями, тогда воздух будет выходить частями.

Очень важно, чтобы вода полностью заполняла бутыль.

Дизайн

Варианты локомотивов-жаровен безграничны. Благодаря металлу и особенностям конструкции мангал имеет множество специфических декоративных деталей.

Чтобы мангал отличался от других, вокруг его корпуса приварены конструкции, которые делают его похожим на настоящий паровоз. В декоре мангала могут быть дополнительные кованые и литые элементы. В зависимости от конструкции функции мангала различаются. Но даже в небольшой модели можно уместить все, что нужно, и внешний вид ничуть не пострадает. Хорошо, когда мангал имеет дополнительные функции.

Колеса, особенно когда конструкция объемная, могут помочь в перемещении мангала по территории.

Необходимые материалы

Для изготовления мангала-паровоза необходимо много металла в различных исполнениях. Для изготовления кузова, рамы, колес, навеса вам потребуются: труба, бак, бочка, пустые баллоны, листовой металл и другие конструкции. Запишите необходимые материалы, чтобы потом решить, что вы будете делать сами, а что лучше отдать мастеру под заказ. А еще это удобнее, чем держать все в голове, когда приходишь в магазин покупать дополнительные материалы.

Для обработки материалов потребуются специальные приспособления: станки, шлифовальные машины, напильники, различные марки сварочных аппаратов, кувалды и дрели, а также молотки.

Необходимо помнить, что покупать все не придется, например, можно даже сделать станок для кованого декора своими руками. Благодаря станку из стержня получаются разнообразные локоны. Колеса делаются из оставшихся обрезков труб. Чтобы каркас мангала был прочным, можно взять профилированную трубу или арматурные прутья или уголки.

Каркас сварной

Сразу определить все точные размеры и сколько конструкций потребуется, точное количество можно будет определить только при составлении чертежа. Нужно понимать, где будут монтироваться колеса, рама и вспомогательные конструкции. Детали соединяются с помощью сварочного аппарата, затем швы зачищаются, а в случае обнаружения дефектов процедура повторяется, а металл срезается.

Рама

На корпусе мангала можно экспериментировать и дать волю фантазии, но он может быть и стандартным в исполнении. В этом есть горизонтальный гриль-барбекю, а также вертикальная камера. Для гриля за основу можно взять трубу или газовый баллон.

Необходимо раскроить материал по вашим размерам, отрезать верхнюю часть трубы, приварить петли, установить как крышку, сделать ручку. Боковая камера может быть изготовлена из листовой стали и сварена в виде короба. Угловой профиль используется для создания каркаса, который закрывается сбоку листом металла.

Колеса и декор

Колеса лучше всего изготовить до сборки барбекю, приварить к раме, пока корпус не установлен. Нужны три-четыре пары колес, материалом для них служат трубы.

В качестве декора используют стержни, заклепки, завитки и многое другое, все зависит от вашей фантазии и желания. Для украшения мангала-паровоза можно придумать массу новых элементов и красивых дизайнов, а затем украсить ими мангал и любоваться во время приготовления мяса.

Бока и внутренняя часть конструкции украшены завитками из металлических прутьев. , что делает его еще более уникальным. А уникальность многое говорит о его владельце, а радость от использования красивого мангала будет не как у всех.

Сегодня кованые конструкции становятся все более популярными. Они не только красивы, но и очень прочны и прослужат вам несколько десятков лет.

Дополнительные аксессуары

Помимо основных, существуют и другие конструкции мангала, делающие его ежедневное использование более приятным и удобным. Можно сделать крючки, дымоход, а также полки с навесами.

Крючки приварены по бокам или сверху к раме, удобны тем, что на них вешается весло или кочерга. Полки помогают хранить дрова. Капюшон защищает от воды.

Самодельная паровая коптильня отличается оригинальностью и функциональностью. Сделать это самостоятельно несложно, если следовать нашим рекомендациям. Заранее запаситесь всеми необходимыми материалами и инструментами.

Мангал необходимо покрасить, чтобы защитить его от ржавчины и продлить срок службы, для этого хорошо подойдет огнеупорная термостойкая краска. Лучше выбирать качественный состав проверенного производителя. При уходе за таким необычным шашлыком он будет долго радовать вас вкусными блюдами, а вы сможете отдыхать на природе и общаться с друзьями!

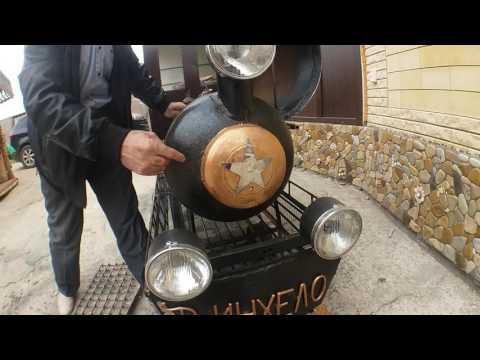

О том, как сделать мангал в виде паровой вазы из деталей автомобиля и газового баллона, смотрите в следующем видео.
