чертеж складного, как сделать раскладной, сборный самодельный переносной мангал на природу

Приготовление шашлыка для многих является любимым кулинарным занятием, причем, как в летнее, так и в зимнее время. Ведь кто откажется от ароматного и сочного мясного блюда, приготовленного из свежайшей свинины или баранины на неразборном или стационарном мангале. Как правило, он устанавливается на расчищенной от снега площадке неподалеку от дома.

Мангал пригодится каждому, но лучше всего, если он будет переносным. Вполне возможно самостоятельно осуществить изготовление подобного устройства, если заблаговременно ознакомиться со всеми нюансами данного процесса. Помимо деталей изготовления стоит также изучить особенности выбора материала и учитывать все правила эксплуатации подобного устройства.

Особенности

Если вы решили изготовить самодельный мангал, то сначала следует убедиться в том, какой размер будет оптимальным решением для вас, чтобы удовлетворить потребности вашей семьи. Также необходимо выбрать металл, который будет наиболее долговечным. На сегодняшний день на просторах интернета можно найти инструкции по изготовлению большого количества моделей мангалов, которые можно сделать из различного сырья. Однако логично, что наибольшей популярностью пользуются металлические модели.

Это объясняется несколькими признаками.

  • Удобство использования. Металлический мангал просто очищать и мыть, а при необходимости его легко разобрать, если он имеет съемные ножки, или сложить, если он является складным.
  • Быстрота приготовления пищи. Именно металл лучше всего удерживает жар, что дает возможность мясу и овощам готовиться на нем не только максимально равномерно, но и быстро.
  • Высокая пожаробезопасность. Если дрова или уголь сильно разгорятся, то габариты мангала и тот факт, что он выполнен из металла, смогут предотвратить возникновение огнеопасной ситуации. Металл может и сильно раскалится, но серьезного возгорания не возникнет.
  • Невысокая стоимость. Сейчас металл представляет собой один из наиболее доступных и недорогих материалов для изготовления любого вида мангала. Он гораздо дешевле натурального камня, огнеупорного кирпича или иных жаростойких материалов.
  • Скорость изготовления. При наличии сварки и необходимого количества металла изготовить подобный мангал можно буквально за два-три часа и сразу же начать его использовать. Для сравнения: мангал из кирпича придется делать около месяца, а пользоваться им нельзя будет еще несколько дней после достройки.
  • Мобильность. Даже если мангал не раскладывается, то он все равно мобильный – его можно легко перенести в любое помещение типа подсобки или гаража, где он будет стоять до того момента, пока не понадобится снова. В таком случае на него не будут отрицательно воздействовать различные природные явления.

Однако у такого мангала имеется и недостаток – не очень эстетичный внешний вид. Но если вы действительно понимаете, что собираетесь делать, то превратить мангал в произведение искусства будет не очень сложно. Металл еще и подвержен коррозии, но благодаря наличию специальных антикоррозийных средств и постоянному уходу за ним, он сможет прослужить вам немалое количество времени.

Чертежи и размеры

Если вы задались целью сделать мангал, то для того чтобы результат вас не разочаровал, следует четко сформулировать ваши требования и учесть все важные факторы, которые могут повлиять на удобство эксплуатации изделия. Например, если ваша семья состоит из трех-четырех человек, то вам будет достаточно мангала с размерами примерно 50 на 30 сантиметров. Последнее число обозначает ширину. Такое расстояние позволяет поместить над огнем шампур, на котором будет находиться где-то 7-9 кусков мяса в зависимости от их размера.

Кроме того, длина мангала может варьироваться. Тут все зависит от того, сколько шампуров вы хотите за раз укладывать на мангал. Стандартное расстояние между шампурами составляет где-то 10 сантиметров. То есть для восьми шампуров понадобится лист длиной 80 сантиметров, а для 9 – 90 сантиметров.

Однако сразу следует отказаться от намерения сделать мангал слишком длинным. Это решение будет не только неудобным, но и сделает саму конструкцию крайне громоздкой.

Если вести речь о высоте мангала, то она должна составлять где-то 15-20 сантиметров. Такого объема будет более чем достаточно, чтобы не только разместить в мангале дрова или угли, но и мясо таким образом, чтобы оно при жарке вообще не соприкасалось с горящими углями и не подгорало.

Если же брать всю конструкцию, то длина от дна до ножек должна быть такой, чтобы человек мог стоять ровно и держать в согнутой руке шампуры, и чтобы ему было удобно переворачивать шашлык во время приготовления. Кроме того, мангал должен быть таким, чтобы его можно было спокойно размещать в багажнике. Автомобильный вариант при этом не должен занимать много места. Чтобы изготовить ножки, можно воспользоваться уголками в виде полок в 25 или 30 миллиметров, а также четырьмя кусками обычной арматуры с диаметром 8-10 миллиметров.

Если вам нужен походный мангал, то в качестве примера приведем характеристики одной из моделей.

Такая разборная модель будет состоять из следующих элементов:

  • основание мангала, выполненное из цельного листа стали;
  • ножки, которые имеют диаметр в 2 сантиметра;
  • рама, выполненная из углов и 4-х труб для фиксации с диаметром 17 миллиметров;
  • два типа бортов – продольные с тремя выступами и боковые – с двумя;
  • различные закрепляющие элементы – шайбы и гайки;

Такой мангал удобен тем, что его легко сложить. В сложенном состоянии его длина не будет превышать 60 сантиметров, а ширина – 30 сантиметров.

Инструменты и комплектация

Для того чтобы сделать раскладной мангал, необходимо купить определенные инструменты и элементы. Их можно приобрести в ближайшем строительном магазине, так как они весьма доступны. Также можно применять и подручные материалы. Сделать простую конструкцию можно, даже не используя такую вещь, как сварочный аппарат либо крепления. В таком случае просто необходимо будет создать систему пазов.

Если конкретно говорить об инструментах, то для создания мангала будут нужны:

  • кусок наждачки;
  • дрель со сверлами по металлу;
  • болгарка и диски к ней;
  • ножницы по металлу.

Если говорить о материалах, то понадобится только лист стали с толщиной где-то 3-3,5 миллиметра. Перед началом резки металла необходимо сделать макет вашего будущего мангала из картона. Это даст возможность хотя бы примерно увидеть, как он будет выглядеть в реальности и при необходимости подкорректировать такие параметры, как ширина, длина и высота в зависимости от ваших предпочтений. Кроме того, картонные заготовки можно использовать, как шаблон.

Изготовление: тонкости процесса

Чтобы сделать сборный мангал своими руками, необходимо чертежи с бумаги сначала перенести на металл и вырезать детали. В качестве примера рассмотрим мангал для шашлыка объемом 60 на 30 на 15 сантиметров.

В этом случае чертеж будет выглядеть следующим образом:

  • два боковых элемента с размерами 60 на 15 сантиметров;
  • днище мангала размером 60 на 30 сантиметров;
  • две торцевые стороны с размерами 30 на 15 сантиметров.

Ножки могут быть как отдельными элементами, так и продолжением торцевых элементов. Если отдавать предпочтение последнему варианту, то в чертеж торцевых сторон необходимо внести ряд корректив. Следует отметить, что для удобства пользования мангалом, его высота должна составлять около одного метра. Однако тут все зависит от роста человека, так что допускается отклонение от данного параметра примерно на 20 сантиметров.

Перед вырезкой деталей конструкции следует решить, какие крепления будет иметь такой складной мангал.

Обычно они бывают двух видов:

  • в форме металлических уголков;
  • форточными навесами, которые обычно привариваются к основанию.

Если же под рукой нет сварки, то это не значит, что нельзя воспользоваться вторым вариантом. В этом случае просто нужно применить систему пазов, что позволит сделать не менее надежные крепления. Однако для этого на чертежах боковых частей необходимо сделать два или три выступа, которые по своей форме будут напоминать букву «Г». Если говорить о размерах выступов-креплений, то он должны составлять где-то полтора на три сантиметра.

Кроме того, в детали торца на чертежах следует внести места, где необходимо сделать распилы вертикального типа, чтобы вставлять в них крепления. Их можно сделать и для того, чтобы прочно зафиксировать днище мангала. И лишь после того, как вопрос с креплениями будет решен, можно приступать к тому, чтобы вырезать детали из металлических листов. Лучше всего осуществлять создание деталей при помощи болгарки.

Когда они будут сделаны, то необходимо качественно отшлифовать все срезы. Следует быть максимально осторожным, так как порезаться об острые края металла очень легко. Также в торцах вашего мангала требуется проделать отверстия, которые будут служить ручками для него. С их помощью, если будет необходимость, можно будет легко нести мангал на природу или же переставить его с места на место.

После завершения процесса шлифовки деталей снизу боковых стенок потребуется проделать при помощи дрели два ряда отверстий с диаметром около одного сантиметра. Благодаря наличию таких отверстий воздух сможет попадать к углям. Лучше всего их располагать в так называемом шахматном порядке примерно в 40-50 миллиметрах друг от друга.

Если же по каким-то причинам вы решили сделать ножки мангала съемными, то на всех углах дна мангала следует приварить гайки или же уголки для крепления ножек. Их, кстати, можно сделать либо из уголков, либо же из металлической трубы.

Когда все будет выполнено, то станет необходимо собрать складной мангал, чтобы оценить его функциональные возможности. Это поможет найти недочеты, если таковые будут, и оперативно их устранить.

Покраска готового мангала

Для того чтобы защитить переносной мангал от воздействия коррозии и природных факторов, его обычно красят. Ранее красящие вещества не использовали, да и вообще пытались не применять химию, так как в процессе горения дров или угля краска начинала облезать, издавала неприятный запах, мясо впитывало в себя опасные канцерогенные вещества.

На сегодняшний день производители могут предложить краски, использование которых будет безопасно. Единственной проблемой для них может стать высокая температура внутри мангала. Даже наиболее стойкое покрытие может попросту не выдержать высоких температур, сгореть и осыпаться.

Если говорить о жаростойких красках, которые существуют на сегодняшний день, то они включают в себя различные варианты.

  • Термостойкие порошковые краски, которые отлично подойдут для покрытия самодельных мангалов. Но технология их применения непроста, так как требуется обжиг при очень высоких температурах.
  • Эмали на основе керамогранита. Такие краски выдерживают температуру до + 600 градусов по Цельсию.

Кроме того, есть возможность осуществить оксидирование металла, которое также известно, как воронение. Этот процесс довольно сложен, но при большом желании его можно провести даже кустарным способом в домашних условиях. Для этого коробка мангала должна быть обработана при помощи 5-процентной серной кислоты. После этого конструкцию необходимо прокипятить в густом растворе щелочного мыла в течение полутора часов.

Альтернатива – оставить мангал в растворе натрия на два часа. После таких процедур металл просто покроется черным антипригарным покрытием, которое будет отличной защитой от появления коррозии. Однако такой способ довольно небезопасен, так как обращаться с серной кислотой следует осторожно.

Использование: советы

Разборный мангал после каждого использования необходимо обязательно остудить и тщательно прочистить от сажи и золы, которые обязательно осядут на его стенках и днище. Следует сказать, что ни в коем случае не нужно тушить мангал или охлаждать его при помощи воды. Металл должен остывать исключительно естественным путем.

Еще один важный совет состоит в том, что после окончания шашлычного сезона мангал необходимо разобрать и осмотреть на предмет деформаций. Если дефекты будут обнаружены, то их необходимо устранить, а сколы краски следует подкрасить. Кроме того, нужно смазать на зиму различные подвижные элементы или навесы, если вы ими пользовались.

Как можно убедиться, сделать мангал своими руками не так уж и сложно. Главное – точно рассчитать все параметры, а также обладать минимальными навыками работы с металлами. Благодаря этому вы сможете легко и довольно быстро сделать мангал своей мечты собственными руками и наслаждаться удивительными шашлыками в любое время года.

Конструкция мангала быстрой сборки (без сварки и иных креплений) наглядно демонстрируется в видео.

stroy-podskazka.ru

как сделать, чертежи переносных (походных) мангалов

Переносной мангал – самый желательный атрибут для полноценного отдыха на свежем воздухе. Существуют множественные промышленные образцы этого изделия, которые могут удовлетворить многих любителей активного отдыха. Но гораздо предпочтительней сделать разборный мангал своими руками.

Самодельный вариант подобной портативной жаровни всегда выгодно отличается от промышленных изделий, так как он дешевле и появляется возможность воплотить в собственную конструкцию все необходимые нюансы.

Существуют множественные чертежи и подробные описания процесса изготовления подобных поделок, но лишь некоторые зарекомендовали себя предпочтительными образцами, которые достойны для повторения. Как правило, они испытаны временем, скрупулезно проверены практикой и полноценно выполняют поставленные задачи.

Рассмотрим несколько самых популярных версий изготовления самодельных мангалов разборной конструкции.

Для повторения всех предложенных ниже конструкций из металла потребуется ряд инструментов и материалов:

  • Непосредственно материал. Сталь толщиной ~ 3-5 мм.
  • Болгарка с набором отрезных и шлифовальных кругов.
  • Металлическая линейка и угольник.
  • Мерительный и разметочный инструмент.
  • Крепеж. Болты с гайками М5 или самодельные шпильки с резьбой.

При наличии всего перечисленного можно приступать к непосредственному сотворению разборного мангала.

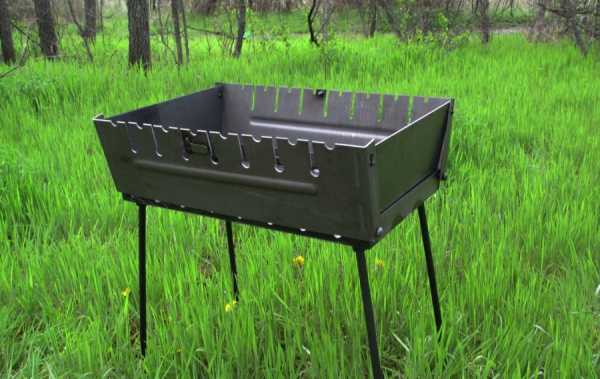

Разборный с крепежом

Походный мангал подобной конструкции станет незаменимым спутником при выездах на природу. Его конструкция незамысловата, а процесс изготовления не вызовет затруднений. Примечательно, что для этого изделия не применяются сварочные работы и все его элементы соединяются стандартными болтами с гайками.

Процесс создания и сборки этой конструкции сводится к следующим действиям:

  • Производится раскрой исходного материала, то есть – металла.
  • Вырезаются все конструктивные элементы.
  • На вырезанных деталях (согласно чертежу) формируют бортики, которые необходимы для жесткости и крепления.
  • Сверлятся нужные отверстия.
  • Изготавливаются крепежные шпильки.
  • Из торцевых и боковых стенок собирается коробчатый остов изделия. Взаимная фиксация стенок показана на виде – «А».
  • На загнутые бортики короба укладываются элементы днища.
  • Вся конструкция окончательно скрепляется, и проверяется сопряженность ее элементов.
  • Готовое изделие зачищается и покрывается специальной жаропрочной краской.

Такой сборный мангал очень компактен, эстетично выглядит и вовсе не уступает своим промышленным собратьям по многим функциональным характеристикам.

Следующая схема разборного мангала является более сложной, но и его вполне можно сделать самостоятельно.

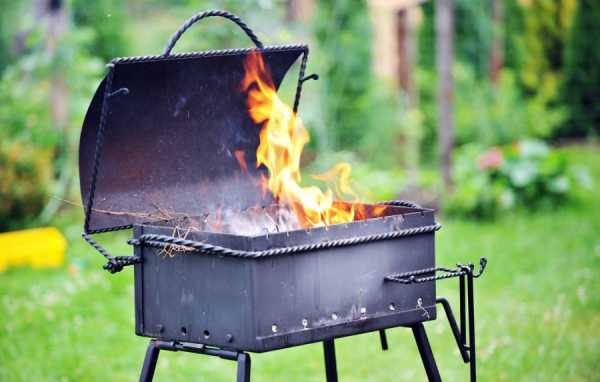

Мангал-чемодан

Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.

Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.

Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.

Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.

Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.

Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.


Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

  • Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
  • Небольшая болгарка.
  • Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

  • Производится разметка имеющегося листа металла.
  • Вырезаются необходимые детали конструкции.
  • Проделываются крепежные пазы.
  • Изделие собирается в единое целое.
  • Если есть желание, то мангал можно покрасить любым жаропрочным составом.
  • Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

  • Минимальные затраты на изготовление.
  • Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
  • Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
  • Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
  • Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
  • На сборку и разборку мангала требуется предельный минимум времени.
  • Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
  • Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

edaturistu.ru

делаем своими руками из металла, а также примеры чертежей с размерами

Идея переноса мангала до нужного места послужила поводом для создания разборных конструкций. Это принесло в мир барбекю свои плюсы и минусы, но цель была достигнута. Теперь наслаждаться вкусом шашлыка можно в любом месте.

Вконтакте

Facebook

Мой мир

Ок

Twitter

Pinterest

Назначение

Мангал делают из разъемных деталей, которые разбираются и собираются заново. Основная задача — легкая транспортировка, как в пределах участка, так и, например, в лес за городом.

Какие конструкции бывают?

  1. Самый простой вид. Представляет собой металлические стойки, соединенные попарно буквой П, которые устанавливаются над костром и служат опорой для раскладки шампуров;
  2. Самый распространенный тип. Металлический корпус складывается из пяти листов (4 стенки и дно), ножки вставляются в пазы или прикручиваются;
  3. Самая оригинальная разновидность. Имеет форму чемоданчика с ручкой. В кейсе из металла хранятся все элементы мангала и шампура, что очень удобно. Делают модели с колесиками, если у чемодана большей вес.

Материал изготовления:

  1. Чугун. Делает конструкцию прочной, но тяжелой, а также подверженной коррозии.
  2. Сталь. Переносные мангалы из нержавейки наиболее массовые. Не требуют особых условий хранения, устойчивы к температурным перепадам, легковесны. Последний фактор обусловлен небольшой толщиной стали от 0,5 до 3 мм, что отрицательно сказывается на долговечности мангала.

По конструктивным особенностям мангалы бывают:

  • Разборные прямоугольной формы, собираются с помощью крепежей, в перфорационных отверстиях или пазах.
  • Складные имеют Х-образную форму. Их механизм подобен тому, что используется в походных стульчиках. Пример такого мангала на фото. Их второе название – трансформеры.

Справка! Подбирая мангал, учитывайте, что мобильность конструкции подразумевает компактность: длина выше 80 см и ширина больше 15 см снизит простоту перевозки.

Плюсы и минусы

Преимущества:

  • Переносной мангал можно установить в любом месте;
  • Его вес подходит для транспортировки;
  • Складная конструкция компактна, легко поместится в сумке или рюкзаке, на багажнике велосипеда или в машине;
  • В собранном виде не отличим от стационарного мангала, а значит, по функциональности ничем не отличается от собрата;
  • Обладает широким набором дополнительных возможностей, не уступая стационарной конструкции;
  • Он дешевле и доступнее для покупки.

Недостатки:

  • Процесс сборки/разборки с каждым разом увеличивает степень износа деталей, что приводит к их разрушениям;
  • Облегченный вес достигается за счет тонкого материала;
  • Разборные мангалы менее надежны и уступают в устойчивости;
  • Некоторые виды разборных мангалов сложны в сборке;
  • Они хуже, чем стационарные, держат тепло из-за обилия отверстий;
  • Имеют короткие ножки, приходится нагибаться;
  • Бывают случаи заклинивания раскладываемых элементов.

Как сделать своими руками?

Выбирая материал нужно найти компромисс между прочностью и легкостью. Мангалы из магазинов порой весят совсем немного, до 5-6 кг, но толщина их от 0,5 мм и того меньше. Для 4-летней эксплуатации и больше нужен лист из металла от 1,5 до 3 мм. Толщина металла сделает мангал износостойким, но увеличит вес, что скажется на мобильности и комфортности использования.

Разборный вариант

  1. Стенки соединяются с помощью уголков, в которых пробиты отверстия. По краям сторон боковых листов приварены выступы под прорези. Получается замковое соединение. Нижняя часть стенок отогнута и образует рамку, на которую укладывается дно;
  2. Удлиненные боковые стенки делаются с выступами, которыми заканчивается лист, они входят в пазы по краю узкой стороны мангала. Ножки присоединяются по этому же принципу или являются единой частью боковины.
  3. И стенки и дно с помощью прорезей и выступающих частей соединяются друг с другом по краям.

Важно! Лист, который станет основой дна мангала, должен быть от 3 до 5 мм для избежания «одноразовости» использования мангала. Боковые стенки не менее 8 мм.

Оптимальными параметрами разборного мангала народными умельцами признаны: дно – 50-70 см в длину и 25-30 в ширину, высота стенок — 15 см.

Толщина прорезей для соединения деталей должна соответствовать толщине металла вставляемых элементов. Выполняются они угловой шлифовальной машинкой (УШМ) с применением абразивного диска.

Складной вариант

Многие хотят сделать мангал в виде чемодана — модель, особенно полюбившуюся из-за ее относительной элегантности и повышенной мобильности. Для этого нужно:

  1. Вырезать дно, со всех сторон отогнув уголки рамкой.
  2. На боковых стенках полки согнуть с трех сторон, а на верхней прорезать через равные промежутки вертикальные выемки на одной стороне и овальные – на другой. При вырезании отступить по 5 см от края каждой стороны. Это крепления для шампуров. Стенки устанавливаются под прямым углом, крепятся с помощью шарниров.
  3. Торцевые стенки соединяются таким же способом, устанавливаются под тем же углом в 90о. Рамки отгибаются только по бокам.
  4. Ножки делают из толстых прутов, с резьбой на одном конце. К днищу корпуса приваривают 4 гайки. Опоры должны соответствовать или быть меньше длины кейса.
  5. Чтобы чемодан не распадался в сложенном виде, боковые стенки пронизываются болтом и закрепляются гайкой.
  6. К уголку боковой стенки присоединяется ручка для удобного ношения трансформера.

Совет! Точность деталей должна доходить до 1 мм – тогда простота сборки гарантирована.

Подборка чертежей и схем с размерами

Качественный чертеж – половина успеха в работе. Взгляните на наиболее удачные и подробные схемы:


Заключение. Недостатки разборного мангала можно устранить, сделав его самостоятельно, вы будете гордиться своим результатом!

villadacha.ru

Мангал складной из металла своими руками (фото)

Самодельные разборные мангалы обладают внушительным списком преимуществ. Изготовить походную модель можно из доступных подручных материалов на основе чертежа. Статья поможет разобраться в тонкостях самостоятельного создания качественных решений для полевой кухни.

Практичные разборные мангалы станут оптимальным решением для приготовления вкусного шашлыка на природе. Они легко демонтируются, помещаются в багажник легкового автомобиля. Самодельные конструкции имеют оригинальный внешний вид. Их несложно изготовить своими руками из металла и подручных средств.

Основные характеристики походного изделия

Создание практичного решения для выездной кухни позволит с удовольствием отдыхать на природе с семьей и друзьями. Популярные чугунные разборные модели уступают самодельным по многим параметрам. Уникальный мангал складной обладает рядом достоинств, обусловленных особенностями его конструкции. В их число входят:

  • компактность размеров, удобство хранения и перевозки;
  • небольшой вес;
  • поддержание оптимального значения температуры за счет хорошего доступа воздуха;
  • устойчивость, возможность установки на любой поверхности;
  • предназначенная для комфортного использования высота;
  • простота эксплуатации и легкость очистки;
  • высокая температура плавления материала;
  • прочность изделия и долгий срок службы;
  • разнообразие вариантов изготовления раскладной конструкции;
  • оригинальный внешний вид;
  • дешевизна и доступность.

Продуманный самодельный мангал способен превратиться в настоящий гриль-комплекс. Дополнительная установка нержавеющей решетки расширит возможности изделия до отличного барбекю. Промышленный мангал чугунный имеет больший вес и меньшую функциональность.

Материалы и инструменты для работы

Для изготовления надежного мангала из металла достаточно взять листовую сталь или нержавейку. Толщина материала должна быть не менее 2-3 мм. Более тонкие изделия подвержены быстрой деформации, а если взять лист толще – увеличится их вес. Днище мангала переносного выполняют из нержавейки в 5 мм. Оно наиболее подвержено скорому износу.

Определение перечня необходимого для работы оборудования возможно только после выбора схемы конструкции. В сложенном виде размеры изделия соответствуют небольшому чемоданчику. Он компактно помещается в багажнике автомобиля.

Изготовить разборный мангал своими руками можно при помощи доступных инструментов и расходных материалов. В их число входят:

  • лист стали;
  • болгарка, отрезные круги;
  • уголки из металла;
  • дрель;
  • сварочный аппарат, электроды;
  • ножницы по металлу;
  • приспособления для точных измерений и разметки;
  • резьбовые плашки;
  • элементы крепления.

Обратите внимание: В домашнем арсенале уже есть большая часть требуемого оборудования. Недостающий инструмент можно попросить у друзей или взять напрокат в магазине электротехники.

Построение чертежа разборной модели

Изготовить переносной мангал самостоятельно не составит труда и не займет много времени. Начинают работу с подготовки чертежа на обычном бумажном листе. Это упростит рабочий процесс, повысит качество конечной сборки. Все размеры рассчитываются индивидуально. Учитывают максимальное количество одновременно размещенных шампуров на рабочей поверхности и габариты багажника, где будет перевозиться изделие.

При построении чертежа отмечают параметры стенок, высоту ножек и расстояние между отверстиями под вертела и прорезями в стенках. Оптимальный мангал для шашлыка может иметь следующие технические показатели:

  • 300 мм ширина изделия;
  • 600 мм длина;
  • 150 мм высота бортов;
  • 600 мм габариты ножек.

Данная конструкция рассчитана для 6-ти шампуров длиною в 400 мм. Расстояние между ними – 100 мм. Стандартная высота стенок складных решений составляет 130 мм. При уменьшении данного показателя мясо может подгореть при приготовлении.

В комплектацию походной модели входят металлическая рама из углов с фиксирующими трубками, дно, 4 ножки, 2 продольных и боковых борта с выступами, колосник. Изготовить практичный мангал своими руками из доступных подручных средств можно всего за несколько часов работы.

Этапы изготовления переносной конструкции

При наличии подробного чертежа сделать мангал хорошего качества не составит труда. Весь процесс делят на несколько основных этапов.

  • Изготовление базовой подставки в виде функциональной рамы. Для ее создания используются металлические уголки установленного заранее размера. Их сваривают между собой в конструкцию прямоугольной формы. На нее в дальнейшем крепятся ножки и каркас. Она необходима для того, чтобы сделать складной мангал своими руками устойчивым на любой поверхности.
  • Ножки изделия. Для опор можно взять уже использованные водопроводные трубы. Отрезки диаметром 17-20 мм приваривают к внутренней кромке рамы по краям. Конец, упирающийся в землю, комплектуется специальной заглушкой. Для прочной фиксации ножек к основанию используют штыри или болты.
  • Днище конструкции. К нижней части основания приваривают прямоугольный стальной лист. По всему его периметру на равном расстоянии просверливают отверстия. Они обеспечивают в зоне нагрева постоянную циркуляцию воздуха.
  • Бортики. Для их создания используют листовой металл около 2 мм толщиной. Заготовки размечают по размеру основания и разрезают болгаркой. Необходимо по два продольных и боковых бортика. В точках крепления стенок между собой и к раме делаются отверстия (посадочные места).
  • Колосники. Толстые прутья из арматуры нарезают в соответствии с размерами дна будущего изделия. Их сваривают в виде решетки.

Функциональные мангалы переносные отличаются удобством использования и практичностью. Надежные изделия прослужат длительный срок. По завершению всех этапов создания самодельной конструкции приступают к сборке ее основных элементов.

Сборка готового изделия

  • Каркас готового изделия соединяют при помощи болтов с основанием. Повысить прочность крепления позволит использование шайб граверов.
  • Монтаж ножек на основание. На заготовленные трубные опоры надевают отрезки большего диаметра. Применяется резьбовое крепление.
  • Закрепление бортов между собой и к основе болтовыми соединениями.
  • Дополнительное раскрепление стен продольными спицами для повышения прочности. Понадобятся гайки типа «барашек».
  • Комплектация днища колосником.

Разобравшись как сделать разборный мангал можно изготавливать дешевые конструкции с наличием декоративных элементов, ковки и прочих деталей. Самодельные походные складные модели можно усовершенствовать, менять их размеры или использовать свои уникальные технологии. Опытные мастера способны сделать походный мангал своими руками без сварки. При этом используется сборка всех элементов «в паз». На боковых деталях делают несколько выступов буквой «Г».

Особенности длительной эксплуатации самодельного мангала

Использование в работе качественных материалов повышает надежность конструкции. Правильные условия хранения и дальнейшей эксплуатации позволят продлить отменные эксплуатационные свойства модели. Поверхность готового изделия необходимо дополнительно обработать антикоррозийными средствами. Можно применять как покраску металла термостойкими смесями, так и его воронение.

Дополнительные меры защиты позволяют сделать складной мангал устойчивым к различным механическим воздействиям и высокой температуре. Изготовленное из нержавейки походное изделие не нуждается в обработке. Металл обладает необходимыми качествами для длительного использования.

После каждого использования нужно тщательно очищать стенки и дно конструкции от скоплений золы и сажи. Нельзя тушить угли водой, нужно дождаться их полного остывания естественным путем. Обнаруженные дефекты зачищают и обрабатывают краской.

Сделать разборный мангал своими руками сможет даже неопытный мастер. Все инструменты можно найти в любом доме, а подручные материалы доступны по низкой цене в ближайшем металлопрокате. На подготовку и обработку изделия уйдет небольшое количество времени.


omangale.ru

чертежи, инструкция, рекомендации + фото готовых идей

Любую поездку для отдыха на природу или на дачу тяжело представить без таинства готовки шашлыка. Именно приготовление мяса на углях ассоциируется с таким отдыхом, ведь запах костра придает своеобразность данному виду отдыха. Большинство населения считает, что приготовление шашлыка – это чисто мужское занятие.

Вкус шашлыка зависит не только от умения мариновки, но также, конечно, и от инструмента, на котором происходит его приготовление. И данным механизмом является мангал. Ведь вкусный и сытный шашлык залог отличного отдыха на природе.

Главными советами при мариновании мяса являются:

  • не злоупотребляйте использованием соусов, кисломолочки и майонезов;
  • используйте естественные продукты для маринада, такие как уксус или вино, лук, зелень, специи.
  • кусочки для шашлыка нарезайте кубиками с размером сторон не менее 4-5 см.
  • пользуйтесь «Правильным мангалом».

Краткое содержимое статьи:

Мангал и его характеристики

Его габариты должны позволять расположить шампуры с достаточными пространствами между ними. Ширина мангала должна равняться длине шампуров минус 12-18 см. Длину мангала необходимо рассчитывать из расчета, что на каждый шампур будет приходиться около 8-10 см. Высота над углями не должна составлять более 10 см, а глубина составлять около 20-25 см.

И, конечно, для удобства приготовления необходимо наличие прорезей под шампуры по все его длине. Толщина стенок должна быть достаточно толстой.


Также не нужно во все счищать копоть с внутренней стороны стенок – ведь это придает особенный вкус мясу. Необходимо в боковых стенках ближе к днищу сделать отверстия, способствующие притоку воздуха.

Изготовление мангала

С чего же стоит начать при изготовлении мангала? Предварительно необходимо определиться с типом мангала, который вы хотите смастерить. Размеры мангалов бывают разными в зависимости от потребностей, в результате чего они делятся на стационарные и переносные.

В зависимости от потребности необходимо выбрать материал для изготовления собственноручного мангала. Далее мы рассмотрим все виды мангалов от простых до самых сложных.

Мангал из металла

Самый популярный вид — мангал из листовой стали. Преимуществами такого вида являются дешевизна, простота сборки и минимум трудозатрат.

Для его изготовления можно использовать куски листового металла, стальной баллон или бочку в совокупности с обрезками труб и уголков. А так как велика вероятность того, что данный материал может просто валяться у вас на даче под рукой в виде не нужного хлама, то мангал не потребует от Вас и вовсе никаких финансовых затрат.

Второе преимущество – простота сборки. Каждый человек, умеющий хоть немного пользоваться сваркой без проблем сможет сконструировать и собрать мангал из металла фактически любой сложности. Да при использовании уголков и вовсе можно обойтись без сварки, а использовать для соединения специальные отверстия, болт и гайки.

Также данные мангалы очень мобильны. И самое главное к созданию мангала можно подойти творчески, и вся эта груда хлама станет вашим творческим шедевром, которым вы сможете гордиться.

Недостатками таких мангалов могут являться недостаточно толстые стенки, из-за своей способности быстро прогореть. В итоге будет проявляться ржавчина на стенках и обязательно при сильном нагреве поведет вашу конструкцию.

Изготовление мангала без использования сварки

Изготовить мангал своими руками без сварки возможно двумя вариантами: скрепляя при помощи уголков, болтов и гаек или пазов. Мангал с пазами будет очень полезен на природе ввиду простоты сборки и компактности при перевозке.

До начала сборки необходимо запастись следующими материалами:

  • листовым материалом в требуемом количестве толщиной 2-4 мм;
  • металлическими уголками для ножек;
  • инструментами: дрель, болгарка, тиски, молоток и ножовка по металлу.

Порядок выполнения работ:

  • необходимо сделать чертежи мангала.
  • на металле делаем разметку для дна и стенок металла.
  • согласно разметке, разрезаем металл, используя болгарку или ножовку для металла.
  • для простоты сборки подогните низ боковых стенок при помощи тисков и молотка.
  • у длинных стенок аналогичным способом подогнуть и края примыкающие к коротким стенкам.
  • на боковинах и ножках выполняем пазы для соединения между собой.
  • на длинных стенках выполняем щели под шампуры (желательно 2 типов 4 см и 7 см). Прорези разной глубины рекомендуется делать для возможности регуляции жара подаваемого на продукт приготовления, путем расположения его ниже или выше над углями.
  • по низу длинных сторон дрелью делаем отверстия диаметром около 12 мм.
  • полезно и удобно будет сделать ручки для переноса на более коротких стенках.
  • и наконец собираем получившуюся конструкцию.

Пример чертежа разборного мангала приведен на фото ниже и в конце статьи в галерее. Это конечно не единственный вариант и множество других вариантов можно найти на просторах интернета.

Изготовление мангала с использованием сварки

Данный метод сборки не имеет особых отличий от без сварочного варианта. Принципиальным отличием является то, что соединение всех деталей между собой осуществляется при помощи сварки. И нет необходимости производить различные загибы, формирование пазов и крепежных отверстий как для разборных.

Сваркой чаще пользуются для более основательных мангалов на даче и турбазах. Для удобства их иногда оборудуют специальными местами для дров, крышей и другими полезными и приятными мелочами.


Также рассмотрим частный случай изготовления – мангал из газового баллона.

Преимуществом такого баллона является:

  • простота конструирования;
  • дешевизна;
  • достаточная толщина стенок;
  • функциональность;
  • мобильность.

Недостатки:

  • нужно использовать только угли для приготовления;
  • несмотря на мобильность в одного его перенести все равно невозможно.

Особенности изготовления мангала

Прежде всего нужно полностью избавиться от газа в баллоне при помощи вентиля. Для контроля выхода газа необходимо открытый вентиль смочить раствором из мыла. Пока мыльный раствор пузырится значит давление газа внутри баллона еще не достаточное, чтобы приступать к дальнейшим действиям.

После как Вы убедитесь, что давление равно атмосферному необходимо перевернуть баллон, и вылить остававшийся конденсат, залить во краев водой на 2-3 дня. Выливать воду желательно подальше от жилых зданий, в связи с тем, что метан характеризуется резким запахом.

Стадии сборки аналогичны его созданию из листового материала с небольшими отличиями.

Для изготовления нам потребуется:

  • разводной ключ;
  • сварочный аппарат;
  • болгарка;
  • 2-4 петли;
  • перчатки;
  • молоток;
  • заклепки с заклепочным пистолетом;
  • отвертка;
  • зубило;
  • дрель со сверлами от 10 до 14 мм;
  • металлические трубы для ножек и дымохода;
  • 4 квадрата площадью около 100 см2 под ножки.

Пошаговая инструкция, как сделать мангал из газового баллона:

Распиливание. Пожалуй, это самый важный этап, ведь именно от него зависит эстетический вид будущего изделия. Требуется полностью выкрутить вентиль применив разводной ключ и срезать его болгаркой. Рекомендуется все работы с болгаркой производить при непосредственном поливе водой для исключения возгорания остатков метана.


Сваркой прикрепляем ручки и крышке. Советуем использовать петли, соединения которых основаны на заклепках. А затем приварить петли к баллону. Необходимость сварки петель связаны с влиянием высоких температур, ведь если этого не сделать, то со временем клепки отпадут.

Устанавливаем ножки. Отпиливаем их удобной для вас длины и привариваем их ко дну баллона на равнозначном расстоянии от центра. Незабываем снизу ножек прикрепить металлические пластины, обеспечивающие устойчивость на мягком грунте.

Также существует другой вариант основания. Процесс его создание будет более трудоемким и состоит в следующем. Берется пару полосок металла, изгибаются дугой повторяющей форму баллона и привариваются ножки к её концам. Далее снизу ножки соединяются поперечной планкой. И в завершении создания стоек соединяем их между собой.

Во избежание деформации во время готовки мяса привариваем два уголка внутри его для придачи большой жесткости.

Высверливаем в нижней части сзади около 14-18 отверстий диаметром около 12-18 мм для подачи кислорода, так нужного для горения. А также по краям делаем надпилы используя болгарку.

На месте крупного отверстия, где был удален вентиль, монтируем трубу-дымоход и привариваем.

В данной статье мы уделили особое внимание мангалам из металлов, но многие люди себе делают специальные стационарные мангалы из кирпича. Более подробно об изготовление таких мангалов вы можете найти в сети интернет. Для примера мы приведем ниже фото готовых мангалов из кирпича.


Фото мангала своими руками


Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru – портал о ландшафтном дизайне №1

landshaftdizajn.ru

Разборные мангалы: чертежи, фото | Сам Себе Строитель

Как сделать разборный мангал из металла, чертежи, фото, видео.

Разборный компактный мангал — мечта каждого заядлого любителя шашлыков на природе.

Но мангалы, которые есть в продаже, обычно изготовлены из очень тонкого металла, который прогорает уже в первый сезон, а более качественные мангалы продаются по явно завышенной цене.

Поэтому проще изготовить разборный мангал своими руками по уже готовым чертежам.

Разборный мангал своими руками: чертежи.

Простой мангал без дополнительных креплений, для его изготовления не требуется сварочный аппарат.

Чертежи мангала.

Какой длины и ширины сделать мангал?

Размеры мангала нужно подбирать индивидуально, на мангале должно помещаться 6 – 10 шампуров с мясом, ширина мангала должна позволять разместить на шампуре около 6 кусков мяса таким образом, чтобы кусочки мяса не касались стенок мангала.

Простой разборный мангал состоит из нескольких частей:

  • Боковые стенки – 2 шт.
  • Торцевые стенки с ножками– 2 шт.
  • Дно.

Материалы:

  • Лист стали толщиной 3 мм. (Для мангала не рекомендуется использовать металл тоньше 2 — 3 мм, если взять тоньше, то стенки мангала быстро прогорят).
  • Болгарка, ножовка по металлу.
  • Дрель.

 Изготовление мангала.

Берём лист металла, размечаем на нём по размерам стенки и дно мангала.

Разрезаем металл болгаркой.

Дно можно фиксировать на пазы или сделать на боковых стенках загибы на 10 — 15 мм.

Разрезаем пазы в стенках таким образом, чтобы все части короба плотно стыковались между собой.

На длинных боковых стенках короба также размечаем места под перфорацию (2 – 3 см от дна короба мангала) и сверлим несколько отверстий диаметром 10 – 15 мм.

Соединяем стенки и дно в единый короб.

Ещё несколько чережей разборных мангалов.



Для мангалов с толщиной стенки до 2 мм, желательно использовать только угли, если использовать дрова, то тонкие стенки мангала начнут постепенно прогорать и на долго мангала не хватит, максимум на 1 — 2 сезона.

Мангал должен легко и быстро складываться и раскладываться, в собранном виде мангал должен быть компактен помещаться в небольшую сумку или рюкзак и занимать мало места.

Также обратите внимание на вес собранного мангала, если он будет перевозиться в багажнике автомобиля, то вес не существенен, но для пеших прогулок на природу, тяжёлый мангал будет некомфортно нести в руках.

sam-stroitel.com

Складной мангал своими руками + фото

Вряд ли кто-то из нас согласится провести отдых на природе без шашлыка. А для того чтобы шашлык имел превосходный вкус, который порадует всю компанию необходимо сделать складной мангал. При постоянном обдувании ветром костровых углей жар получается неравномерный и некачественный, что в свою очередь не позволит получить хороший шашлык. Однако даже при поездке на собственном автомобиле вам вряд ли будет удобно вести с собой громоздкий мангал. В этой ситуации на выручку придет складная конструкция.

Такой мангал можно просто купить в магазине. Хотя им больше подходит название сборные, поскольку после использования мангала в собранном виде не каждому под силу его разобрать. А происходит это по следующим причинам: конструкция состоит из нескольких пластин, изготовленных из стали, которые вставляются в ножки, сделанные из гнутых уголков. Независимо от стоимости и качества мангала, под воздействием высокой температуры его начинает коробить, пластины заклиниваются в ножках, поэтому разборка этой конструкции довольно сложна. Даже если вы с успехом справитесь с этой задачей, обратно вы его собрать не сможете, а руки, испачканные сажей, вы точно получите.

Для того чтобы данное устройство оправдывало свое название, стоит рассмотреть самостоятельное его изготовление из листового металла. Для этого вам потребуется немного пересмотреть его конструкцию, и он будет без труда собираться и разбираться. Кроме этого после данного процесса вы останетесь чистыми, поскольку все поверхности с сажей будут закрыты.

Складной мангал в сборе

В разборном виде конструкция напоминает дипломат с толщиной не более 4 см, который оснащен ручкой для транспортировки. При этом внутрь конструкции с легкостью поместятся как шампура, так и решетка для приготовления гриля.

Действие самых высоких температур оказывает влияние на дно, поскольку именно там находятся угли. Исходя из этого, необходимо изготавливать дно из 3 мм листа нержавейки, таким образом, увеличивая эксплуатационный срок конструкции. Если полностью мангал выполнен из нержавеющего металла, срок его службы будет «бесконечным».

Обратите внимание! Размер конструкции зависит от предполагаемого размера шампуров и составляет от 60 до 80 см. Если мангал используется для выездов на природу, оптимальным размером будет 40-65 см.

Во-первых, изготовьте дно мангала. Боковые элементы дна необходимо загнуть по размеченной линии.

Обратите внимание! В низу необходимо заблаговременно проделать отверстия диаметром 1 см. Это необходимо для того, чтобы кислород поступал к углям.

Боковые поверхности мангала изготавливаются с размером 65*20,5 см. Для изготовления складного механизма вам потребуется установить небольшие мебельные навесы между стенками и основанием конструкции. Фиксация навесов осуществляется электрической сваркой или винтами.

Схема складной конструкции

Чертеж складного мангала

Более короткие стенки мангала изготавливаются съемными и фиксируются ко дну зажимами. То есть вам потребуется прорезать и загнуть края, по заранее обозначенной линии.

Нижние углы основания привариваются гайками с размером М8, к которым далее прикручиваются ножки, изготовленные из кругляка с размером 8*600 мм. На ножках нарезается резьба на расстоянии 1 см под гайки. С противоположной стороны они заостряются, и к ним привариваются отрезки прутьев размером 8*30 мм.

Изготовление ножек

Ножки для складного мангала

Заточенный элемент ножек потребуется для надежной фиксации конструкции на поверхности земли, препятствуя погружению мангала в землю. При разборке такого мангала задачу облегчит упорная ручка на ножках.

Боковая часть сооружения оснащена специальной ручкой, необходимой для облегчения транспортировки.

Советы

Компактный складной мангал Складной мангал с шампурами На одну из стенок мангала приделывается крючок, который предотвращает возможность произвольного сложения.

Завершающим этапом изготовления конструкции станет его покраска в черный цвет с помощью термоустойчивой краски. Для этой цели можно применить краску в баллончиках, которая применяется для покраски выхлопных труб транспортных средств. Этот покрасочный материал переносит температуры до 600 градусов, не деформируясь при этом.

Складная конструкция такого типа понадобится вам не только при поездке на шашлыки, но и отлично подойдет для любителей активного отдыха в качестве обогревательного элемента. То есть вы можете наполнить мангал камнями и, нагрев их, установить конструкцию в палатке. Такого рода печка подарит вам тепло на несколько часов.

Разобравшись с технологией изготовления складного мангала своими руками, вы сможете бесконечно удивлять своих знакомым изготовлением мясных продуктов на открытом воздухе.

Видео

В следующем видеоматериале вы увидите, что из себя представляет складной мангал и как его собрать:

Фото

Покупной складной мангал Мангал, складывающийся в чемоданчик Мангал-чемодан Крепление ножек мангала Крепление ручки складного мангала Крепление бортов мангала Складной мангал вид сбоку

stroysvoimirukami.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
