Мангал из газового баллона своими руками

Владельцы частных домов или дачники очень часто задумываются над тем, как обустроить на своём участке зону отдыха. Первое, что приходит в голову, — конечно же, собственный мангал. Это простое и удобное устройство для приготовления пищи всегда собирает вокруг себя самых близких друзей и родственников, с которыми мы так любим проводить свободное от работы время. Приобрести готовый мангал не составит труда, а сделать его самостоятельно, сэкономив при этом деньги, можно из газового баллона.

Содержание

1 Особенности мангала из газового баллона
2 Преимущества и недостатки изделия
3 Чертежи и размеры
4 Выбор газового баллона, советы
5 Инструменты и материалы
6 Пошаговая инструкция по изготовлению мангала своими руками
- 6.1 Безопасность прежде всего
- 6.2 Нанесение размеров на баллон
- 6.3 Делаем крышку
- 6. 4 Изготавливаем жаровню
- 6.5 Делаем ножки
- 6.6 Покраска
- 6.7 Видео: мангал — быстрое изготовление
7 Фотогалерея: виды самодельных мангалов
8 Нюансы использования

Особенности мангала из газового баллона

Мангал из газового баллона можно всё время изменять и совершенствовать. Например, обложить кирпичами или раскрасить жаропрочной краской, изготовить дополнительную решётку и добавить функцию барбекю. Если приварить к основанию топку, то в итоге получим ещё и коптильню.

Мангал-паровоз из баллона

Для того, кто желает иметь ещё и необычное изделие, можно изготовить мангал — паровоз. Для этого нужно превратить основную часть на мотор и приделать к нему из уголка, арматуры и листового железа крышу. Такой мангал может объединить в себе гриль, барбекю и коптильню.

Преимущества и недостатки изделия

Преимущества:

Мангал из газового баллона достаточно вместительный, что позволяет приготовить еду на большое количество гостей.
Простая конструкция при монтаже. Справиться с изготовлением сможет любой человек, который хоть как-то интересуется работой с металлом.
Достаточно низкая себестоимость.
Прочное и долговечное изделие отлично выдерживает высокие температуры, поэтому сможет долгие годы прослужить верой и правдой на вашем дачном участке.
Конструкция мангала, которая предусматривает откидную крышку, позволяет использовать его вместо коптильни или духовки.

Недостатки:

Достаточно большие габариты и вес не позволят вам без особых усилий переносить мангал с места на место, поэтому без помощника не обойтись.
Поскольку мангал мелковат, то использовать дрова не совсем удобно, поэтому в качестве топлива лучше всего применять угли.

Чертежи и размеры

Рассмотрим изготовление мангала на примере газового баллона на 50 л, он имеет следующие размеры:

Высота баллона — 980 мм.
Диаметр — 300 мм.
Толщина стенки — 3 мм.
Вес — 22 кг.

Чертёж мангала будет иметь такой вид:

Чертёж мангала из стандартного газового баллона на 50 литров

Выбор газового баллона, советы

Прежде чем приступить к изготовлению мангала, нужно приобрести сам баллон. Очень часто владельцы автомобилей, переделывая топливную систему на своём транспортном средстве, выбрасывают или сдают в пункт приёма металлолома газовые баллоны, поэтому его можно заполучить почти бесплатно или приобрести в интернете.

Подбирать следует стандартную ёмкость на 50 л — это актуальный размер, поскольку меньшие баллоны несколько неудобные при использовании. Их размер не позволит перекладывать угли из одной стороны на другую, а также на маленьком мангале невозможно расположить необходимое количество шампуров.

Инструменты и материалы

Газовый баллон на 50 л
Болгарка, отрезные и шлифовальные круги.
Сварочный аппарат.
Дверные петли для крышки (2 шт.).
2 уголка 40 мм.
Арматура или уголок для ножек (7 м.
Мел для нанесения разметки.
Рулетка, линейка.
Дрель и сверло по металлу 10–12 мм.
Два разводных ключа.
Труба около метра длиной (используется как вспомогательный рычаг).
Металлический квадрат 20/20 (для изготовления ножек).

Пошаговая инструкция по изготовлению мангала своими руками

Безопасность прежде всего

Изготавливая мангал из газового баллона, всегда помните о технике безопасности. Даже абсолютно пустая ёмкость может взорваться от малейшей искры, поскольку в ней всё ещё остаётся газовый конденсат.

Перед разрезанием баллона нужно:

Открутить вентиль до упора и перевернуть баллон кверху дном. Поскольку газ тяжелее воздуха, то в таком положении он будет улетучиваться быстрее. Выходное отверстие также можно намазать мыльной пеной, которая будет показывать процесс выхода остатков газа. Для полной уверенности ёмкость можно оставить в таком положении на сутки.
Теперь нужно выкрутить вентиль. Резьба, на которую он прикручен, смазана специальной краской, поэтому открутить кран будет не так просто, но возможно. Для этого одним из разводных ключей обхватываем место, на котором навинчен защитный колпак, а другим захватываем сам вентиль.
Откручивание вентиля
Положив баллон, упираем первый ключ в бетонный пол. На второй надеваем вспомогательную трубу около метра длиной и начинаем тянуть против часовой стрелки, придерживая при этом сам баллон, наступив на него ногой.
После того как вентиль поддался и полностью выкрутился, нужно поставить баллон вертикально и через отверстие, где был кран, наполнить ёмкость водой.

Наполнение баллона водой

Нанесение размеров на баллон

Продольная линия среза

В окружности стандартный газовый баллон на 50 л имеет 96 см. Взяв за точку отсчёта продольный соединительный шов, делим всю окружность на четыре равные части по 24 см каждая. Таким образом, отмерив 24 см от шва в правую сторону, проводим вдоль баллона прямую линию, по ней будем разрезать ёмкость.
От шва в левую сторону также отмеряем 24 см и рисуем параллельно первому продольную линию. От верхнего и нижнего круговых швов отсчитываем по 3 см и ставим засечки с помощью мела.
Нанесение засечек от верхнего шва
Относительно верхней засечки отмеряем по 8 см и отмечаем места, где будут вставляться шампура. Должно получиться 6 одинаковых отрезков. От верхней насечки влево отмеряем 10 см и чертим параллельную прямую, которая будет обозначать границу крышки.
Линия среза для крышки

Делаем крышку

Ручку можно прикрутить готовую, купленную в магазине или сделать самостоятельно из отрезка арматуры, предварительно выгнув её так, чтобы она напоминала букву «П».
Открываем её полностью и спускаем оставшуюся воду.
Сливание остатков воды
Сразу привариваем петли, с помощью которых будет открываться будущая крышка мангала
С помощью болгарки разрезаем наполненный водой баллон по отметке, которая находится в 10 см от линии с насечками.
Приваривание ручки для крышки
Вырезаем крышку полностью по периметру, согласно ранее нанесённой разметке.
Вырезание крышки

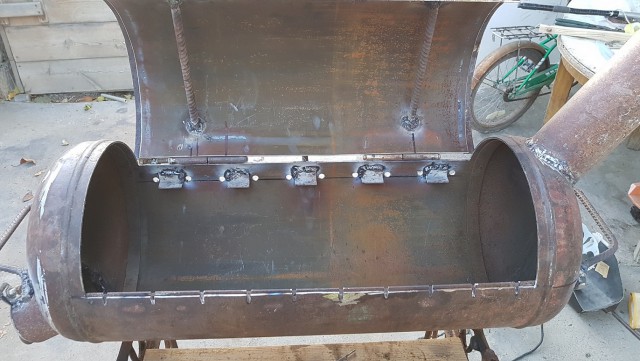

Для удобства, чтобы крышка не открывалась больше, чем нужно, привариваем со стороны петель два ограничителя. Для этого из уголка 40 мм отрезаем две полоски шириной 3 см и привариваем к корпусу мангала. Угол откидывания крышки регулируем путём сгибания уголка в ту или иную сторону.
Для плотного прилегания крышки нужно сделать ограничение на краях проёма. Для этого используем лист металла 1 мм толщиной. Вырезаем из него полоски шириной 3 см и привариваем по периметру жаровни мангала.

Установка ограничителя из полосок листового металла

Изготавливаем жаровню

Прорези для поступления кислорода

Относительно её отмеряем 10 см и рисуем ещё одну линию параллельно первой. Обе линии соединяем отрезками на расстоянии 5 см друг от друга.

Чертеж прорезей

Далее, с помощью болгарки делаем разрезы по этим линиям. Образовавшиеся прорези и будут выполнять роль некого поддувала, что обеспечит отличную подачу кислорода в жаровню.

Готовая жаровня

Эту же процедуру нужно выполнить и с противоположной стороны относительно шва баллона.

Делаем ножки

Изготавливая ножки для мангала, прежде всего, ориентируйтесь на собственный рост и уже исходя из этого подбирайте удобную для себя высоту стоек. Для самих опор можно использовать трубы или металлический квадрат 20/20 мм.

Из листового металла 1 мм вырезаем две полоски шириной 20 мм и длиною 400 мм. Полученную шину изгибаем по диаметру баллона и привариваем к её концам ранее подготовленные по высоте ножки. С другого конца тем же квадратом свариваем их между собой для жёсткости конструкции. Таким же способом делаем ещё одну стойку.
Готовые стойки
С помощью уголка или квадрата свариваем обе стойки между собой, ориентируясь на длину баллона.

Готовые ножки для мангала

Покраска

Покрывать краской мангал не всегда целесообразно. Во-первых, после первого же использования он всё равно закоптится и покроется чёрным цветом, а во-вторых, испарения от краски могут негативно повлиять на еду, которую вы готовите.

Если вы все же решили покрасить свой мангал, то его нужно подготовить. Для этого зачистите с помощью болгарки и шлифовальных кругов сварочные швы и места ржавчины (если такие имеются). Для окрашивания нужно использовать жаропрочную кремнийорганическую эмаль, которая выдерживает высокие температуры.

Видео: мангал — быстрое изготовление

Фотогалерея: виды самодельных мангалов

: Мангал из газового баллона с датчиком температуры

: Мангал в форме паровоза

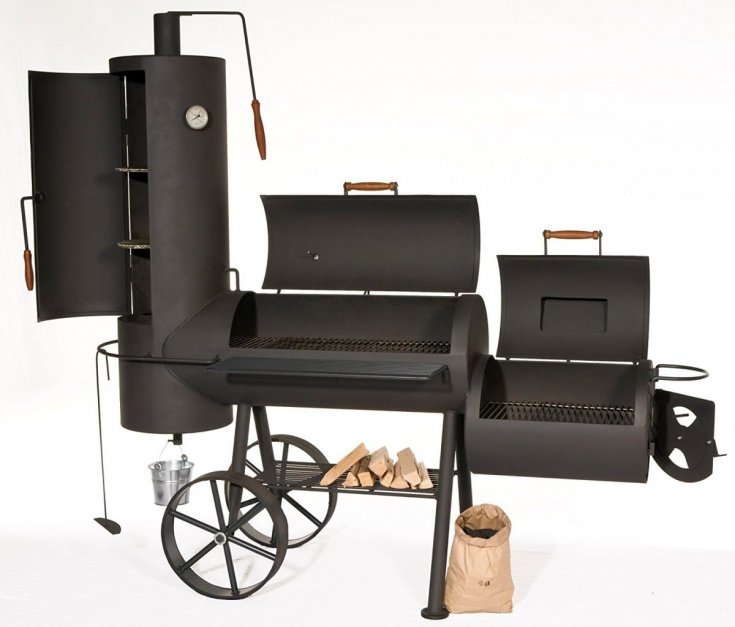

: Мангал-коптильня с двумя полочками

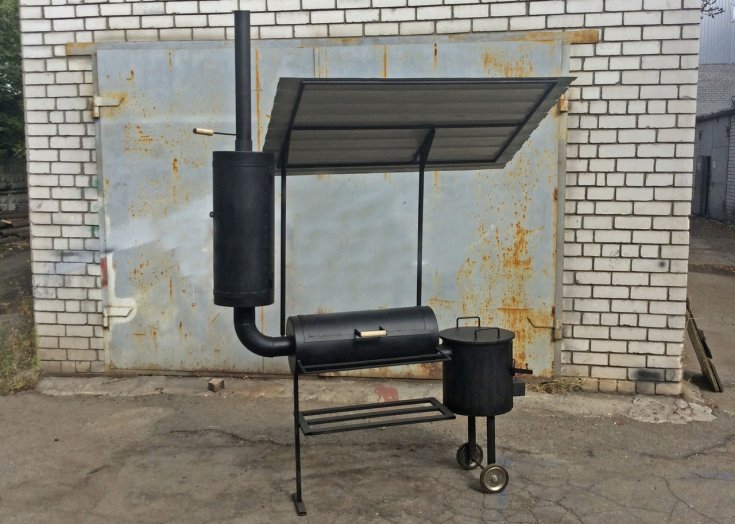

: Мангал с вытяжной трубой на два отделения

: Обычный мангал с одной полочкой

: Мангал на колесиках

Нюансы использования

Какими бы антикоррозийными средствами ни был покрыт мангал из газового баллона, не стоит подвергать его дополнительным испытаниям. Поэтому летом его можно укрыть от дождя под навесом, а зимой лучшее место для хранения — гараж или сарай.
Если после изготовления мангала от него слышно специфический запах, то для его удаления нужно развести огонь в жаровне и обжечь её внутреннюю часть, после этого запах улетучится.
Для предотвращения пожара используйте изделие подальше от предметов, которые быстро воспламеняются. После окончания работы не выбрасывайте золу, она может тлеть ещё около суток.
Мангал можно использовать и в качестве барбекю, установив на жаровню металлическую решётку от старого советского холодильника.
Используйте крышку от мангала не только как защиту от дождя, но и для того, чтобы, закрывая её, давать возможность мясу протомиться.

Мангал из газового баллона — это барбекю, коптильня и приспособление для приготовления шашлыка в одном изделии. Если на обычном мангале мясо просто жарится, то благодаря нехитрой конструкции в этом случае оно ещё и печётся.

Использовав совсем небольшое количество углей, стенки баллона всё равно хорошо прогреются, что позволит довести пищу до готовности.

Таким образом, мангал из газового баллона — это универсальная и уникальная вещь, которая ничем не уступает магазинным аналогам, а в некоторых случаях даже превосходит.

Автор: Николай Сергеев
Распечатать

Оцените статью:

(4 голоса, среднее: 4.3 из 5)

Поделитесь с друзьями!

Делаем каркасный душ на даче Уход за клеродендрумом в домашних условиях

Просмотров: 17 763 Рубрика: Строительство и ремонт

Как сделать мангал из газового баллона своими пошагово (50+ фото)

Содержание материала

1 Как сделать мангал из газового баллона своими руками
- 1.1 Каких типов бывают мангалы?
- 1.2 Какой баллон лучше всего подойдет работы?
- 1. 3 Как выполнить работу безопасно?
- 1.4 Какими преимуществами обладает мангал из газового баллона?
- 1.5 Какими недостатками обладает мангал из газового баллона?
- 1.6 Какие инструменты понадобятся?
- 1.7 Как сделать мангал своими руками из газового баллона: пошаговая инструкция
- 1.8 Как самому сделать мангал: видео
- 1.9 Вопрос-ответ
- 1.10 Как сделать мангал из газового баллона своими руками (фото)

На сегодняшний день статистика показывает, что 48% молодежи вместо тусовок выбирают отдых в лесу. Абсолютно любой досуг за городом, начиная от выходных у родителей в деревне, заканчивая романтическими посиделками у озера, в большинстве предполагает освежающие напитки и жареное мясо. Разумеется, в любой момент можно сотворить стойки из кирпичей и приготовить пищу в таких условиях. Желаете отдохнуть на славу и не париться по поводу того, как приготовить шашлык? Прекрасным приспособлением выступит

мангал из газового баллона своими руками. За пару часов можно соорудить такое полезное приспособление самостоятельно. Почему же мангал своими руками из газового баллона — хорошая идея? А все из-за небольших размеров, удобства и свободе выбора дизайна и стиля по своему желанию. Ниже узнаем много нового и полезного о том, как же сделать мангал из пропанового баллона, и больше не терять время на непрактичные кирпичные стойки.

Каких типов бывают мангалы?

Самое обыкновенное — мангал из баллона своими руками. Изготавливается за 3-4 часа, ибо крышка и дополнительные функции отсутствуют. А что же еще можно сделать из газового баллона? Чаще всего выбирают более современные варианты, ведь отличаются все они лишь несколькими деталями и необходимым временем на изготовление.

Барбекю. В процессе часть стенки баллона отрезают и крепят к петле. Топки играют роль окошек, через которые закладываются угли. Шашлычница из газового баллона своими руками отлично подойдет для настоящих любителей сочного мяса и ароматных овощей. 15 минут жарки и полноценный обед для семьи готов!
Коптильня. Самое главное отличие от стандартного мангала состоит в том, что она герметична на все 100%. Сверху делают отрезки трубы, которые будут дымоходами. Перед началом использования, мангал нужно 3-5 раз прокалить. В отличие от предыдущего варианта, коптильня не пользуется такой популярностью. А зря! Копченое мясо может смело соревноваться с шашлыком.
Смокер включает в себя сразу три вида готовки мяса на мангале из пропана в одном лице.
При изготовлении необходимо использовать 3-4 баллона различных объемов. Вещь очень практичная и удобная, но сделать ее не так уж и просто.

У вас богатая фантазия? Тогда можете смело творить эстетичные ножки, ручки, ограничители в виде различных фигур. Существует очень много вариантов мангалов, вам остается лишь выбрать тот, который вам подходит. Ведь у каждого хозяина свои приоритеты: для кого-то на первом месте качество, а для кого-то оформление, чтобы подходил под дизайн частного дома. Заранее продумайте, где будет находиться мангал. Выбирайте места без газовых труб и проводок.

Какой баллон лучше всего подойдет работы?

Что же можно сделать из газового баллона? Спектр конструкций, который можно получить из него, широкий, сегодня рассмотрим универсальный мангал. Хорошим вариантом будет являться баллон на 50-70 литров. Диаметр способствует удобному разжиганию костра. Данный сосуд достаточно вместителен, что позволяет жарить весь шампур.

Но если у вас нет емкостей подходящих размеров, то проблем не возникнет, придется лишь расчеты вести по другим меркам.

Емкости сооружаются из качественной стали толщиной более, чем 3 миллиметра. Если они долгое время лежали где-нибудь под открытым небом, то ничего страшного. В 90% случаев с ними можно работать. Если же они сильно поржавели, то времени не стоит тратить на это время, легче будет найти другой баллон.

Читайте также: Плазменная резка металла

Как выполнить работу безопасно?

Даже если вы уверены в том, что баллончик 100% пустой и оттуда ничего не выходит, не делайте поспешных решений. Очень высока вероятность того, что внутри остались критические препараты. В целях полного избавления от яда, нужно все содержимое вылить и наполнить водой, оставив на сутки. И только после сливания воды разрешается приступать к делу. При выполнении любых нужно всегда быть аккуратными. Все действия лучше всего совершайте подальше от домов, где живут люди и в относительно сухую погоду.

Какими преимуществами обладает мангал из газового баллона?

Ключевой “плюс” — экономия. Магазинные экземпляры стоят в несколько дороже самодельных. Даже если у вас в кладовке не нашлось нужного инвентаря, то поищите среди знакомых, ведь вещь достаточно распространенная и у многих пылится в гараже, потому что не все в курсе об способах переработки в полезную вещь.

Учитывайте ряд следующих достоинств:

Легкость работы. С люди с базовыми навыками, имея приборы и разметки, смогут соорудить мангал из газового баллона своими руками.
Функциональность. При грамотном продумывании и подключения в процесс дополнительных инструментов, можно изготовить не только стандартный для шашлыков, но и приспособления для гриля и копчения мяса и рыбы. Вместо одной функции можно получить сразу 3.
Надежность. Из-за того, что баллоны делаются из сталей высокого качества, мангалы прослужат много лет, даже если ими часто пользоваться.
Удобство. Сталь не дает подгореть, благодаря чему можно не тушить угли.
Многообразие дизайна. Существуют очень много вариантов дизайна: можно сделать компактным для переноски или же большим, чтобы можно было приготовить сразу полноценный ужин за всю семью.

Важно! Даже если брать усредненные размеры, то в нем можно пожарить мяса в 3 раза больше, по сравнению с барбекю из магазина.

Какими недостатками обладает мангал из газового баллона?

Имея достаточное количество достоинства мангала своими руками из пропанового баллона, стоит отметить и минусы, ведь у каждой медали есть и обратная сторона.

Неприятный вид. Если поработать над наружной частью, то можно избавиться от облезшей краски и придать эстетичности. 90% старых баллонов выглядит неаккуратно, придется потрудиться и постараться привести в хорошее состояние.

Важно! В преобразовании баллона используйте термостойкую краску, чтобы избежать ожогов. Если мангал придется окрашивать, то дополнительно подготовьте насадку-щетку на дрель и распылитель. Есть краски, которые могут выдерживать до 800 градусов. Это является важным показателем, потому что стандартные краски при нагревании могут вспыхнуть, что приведет к отправлению мяса из жаровни. Перед покраской не забывайте наносить грунтовый слой. В диапазоне термостойких красок существуют красные, черные, серебристые цвета.

Если к процессу отнестись несерьезным образом и совершить ошибки, то все это окажется на эффективности мангала.

Важно! Продумайте заранее каждую деталь. Если не следовать чертежам, то и результат будет соответствующим. Не жалейте время и не старайтесь закончить как можно скорее. Вы потратите всего лишь несколько часов, зато будете пользоваться еще много лет.

Какие инструменты понадобятся?

Болгарка.
Сварочная установка.
Железные петли и ручка для крышки.
Стальные трубы для создания ножек.

Важно! Если вы трудитесь одни и без помощников, то на помощь придут заклейки для временного крепежа крышки.

Как сделать мангал своими руками из газового баллона: пошаговая инструкция

Действия необходимо проводить в отлично помещении с хорошей вентиляцией или же на улице. Пространство должно быть довольно ровным.

Читайте также: Особенности ландшафтного дизайна загородного дома

Важно! Соблюдайте все правила, пользуйтесь средствами защиты и надевайте специальную одежду, чтобы ничего не испортило ваши планы. Даже если все идет под контролем, никто не застрахован.

Элементы подготовительной части.Никогда не забывайте о мерах предосторожности. Мы уже писали о том, что в пропановом баллоне пары газа остаются на долгое время. Допустим, в баллоне уже долгое время нет газа, но из-за одной оставшейся безобидной искры он может взорваться. Именно из-за этого дело №1 — промывка. Для начала откройте вентиль и стравливайте газ, затем переверните и удалите конденсат.

Важно! Чтобы вода не издавала неприятные запахи, добавляйте марганцовку для окисления.

Откручивание вентиля. В таком случае на решение проблемы придет ключ. Кран можно срезать угловой шлиф машиной. После срезания баллон промойте и наполните жидкостью на 24 часа. По истечению времени опустошите емкость вдали от домов в безлюдных местах.
Чертежи и размеры мангала из газового баллона своими руками. Некоторые виды типовых мангалов представляют собой настолько простые схемы, что даже не требуют особых чертежей и разметок. Но все равно нужно подготовить хотя небольшой эскиз, чтобы было понятно: сколько понадобится тех или иных деталей. Если вы собираетесь сделать более совершенствованный вид, то это требует более качественной подготовки.
Чтобы поделить на 2 части: крышка и жаровня, надо выпилить полукруг. Длина баллона в 50 л составляет 96 см. По длине емкости проходит шов, от которого нужно отходить по 24 см на две противоположные стороны. Для практичности советуют оставлять расстояние в 8 см от колечек, чтобы влезло 6 шампуров.
На фото изображены чертежи мангала из газового баллона своими руками.
Важно! При закрытии крышкой вы не только защищаете от ливня, но и даете возможность притомиться мясу и раскрыться душистым специям. Еда получается гораздо нежнее и сочнее.
На отрезной диск установили болгарку, теперь нужно прорезать линию, которая разделит диаметр пополам. Далее на эти равные части необходимо приварить петли, количество которых колеблется от 2 до 4, учитывая индивидуальные размеры. Начинаем вырезать крышку, следуя круговым меткам и продольной линии, находящейся на расстоянии 140 мм.
Важно! Ни в коем случае не вырезайте полностью крышку. Исход события может принести неудобства.
Крышка, ручки. Элементы привариваются железными петлями, учитывая то, что крепежи из деревянных или пластиковых материалов могут прийти в негодность из-за высокой температуры, а именно обгореть или деформироваться. Для удобства работы, крышку рекомендуют зафиксировать заклепками.
Чтобы удержать дверцы в необходимом положении, нужно по линиям реза сделать ограничители. Наличие фиксирующих упор поможет избежать перекашивания.
Важно! При сгибании фиксаторов под разными градусами, можно измерить расстояние откидывания окошек. Рекомендуется выбрать такое положение, которое позволит доставать до ручек крышки.
Ножки. Заранее продумайте всю схему конструкции. Если заинтересованы в красивой подставке, эффективность уходит на второй план, то хороший вариант — база от швейной машины. Есть различные варианты установления мангал на ножки. Известный метод — варка 4-х отрезков трубы к самому корпусу. Отлично подходит фраза: “Семь раз отмерь, один раз отрежь”. Нужно продумать все до мелочей и не спешить в работе, желая ускорить процесс.
Хозяин сам определяет высоту, но известна стандартная протяженность — 1 м. Регулируемые ножки — метод для тех, кто не хочет использовать мангал на земле. Для данного вида привариваются гайки, а в качестве регуляторов выступают болты, закрученные до упора
Стоит учитывать то, что вышеописанные виды ножек некой эстетики и презентабельности к сооружению не прибавят. Если вы желаете заполучить уникальный дизайн со вкусом, то для таких целей понадобится рамного типа опоры. Нужно из железной трубы размером 20х20х2 приделать боковые стойки. Наверху делают из шины ложе в форме полукруга. 2 части сооружения крепят металлопрофилем таким способом, чтобы получилось подстолье. Чтобы придать мобильности, можно прикрепить колеса. Помимо основной части изготовления, все остальное остается на волю вашей фантазии.
Заключительные шаги. Для проникновения воздуха заделайте отверстия. Нужно перевернуть крышкой вниз и отмерить швы по 100-120 мм в каждую сторону, проведя горизонтальные линии.

Важно! Использовать дно для пропускания воздуха считают бессмысленным, потому что это способствует ослаблению шва, к тому же, отверстия в скором времени заполняться остатками пищи и перестанут функционировать.

Остается дело за малым — окраска и дизайн. Чтобы к универсальному мангалу добавить новые возможности, требуется к боковой стенке приварить дымоход, а ко второй стороне — топку. При закрытии крышки получается коптильня. Теперь мы знаем, что нетрудно сотворить из самого обычного газового баллона нестандартный мангал, который будет являться ключевым дополнением к любому досугу на свежей природе. Ниже прикреплено фото мангала из газового баллона.

Как самому сделать мангал: видео

Изготовление мангала своими руками из газового баллона — не самое просто дело, но при необходимом желании и наличии всех инструментов сделать данную конструкцию не составит особого труда. Базовых знаний и навыков будет достаточно, но если вы ими не владеете, то значит пришло время обучаться новым навыкам. Самое главное учитывать все советы и соблюдать инструкции и правилам безопасности. Ведь согласитесь, приятно сидеть на берегу озера, поглощая свежий воздух и кушать нежный шашлык собственного приготовления. В такие времена появляется желание обзавестись собственной конструкцией. Ниже видео мангала из газового баллона своими руками.

Вопрос-ответ

Что делать, если после использования мангала чувствуются неприятные запахи?

С такой проблемой сталкиваются не редко, в этом нет ничего страшного. Чтобы избавиться от нежелательного запаха, нужно обжечь всю внутреннюю часть. Это не причинит вреда, а поможет убрать все имеющиеся запахи.

Насколько мангал опасен? Он может стать причиной пожара?

Чтобы не превратить приятный отдых в несчастный случай, нужно мангал расположить подальше от предметов, которые легко воспламеняются и маленьких детей не допускать к нему. Зола, которая остается после шашлыков, может тлеть в течение 24 часов.

Сколько лет может служить самодельный мангал из газовых баллонов?

Если относиться бережно и следовать правилам по использованию, то мангал из газового баллона своими руками в среднем служит около 10-15 лет.

Тяжелый ли мангал? Возможно их передвигать и возить куда-либо?

Поскольку даже сами исходники весят достаточно много, то мангалы получаются в разы тяжелее. Если вы собираетесь передвигать, то подготовьте 2 колеса.

Проживаете в городе и рассматриваете постоянную перевозку в лес — сделайте более компактный мангал из небольшого баллона, например, барбекю из газового баллона своими руками.

Результат проделанной работы — многофункциональное приспособление для приготовления мяса и овощей сразу несколькими методами в одном изделии, применяя как барбекю или же коптильню. В случае, если на покупном мангале мясо будет лишь жариться, то благодаря уникальным способностям мангала, оно будет также и печься. Стенки баллона отлично разогреваются, что дает возможность приготовить пищу, используя даже маленькое количество углей, что дает еще больше возможности экономить. С наличием многофункционального мангала можно хоть каждые выходные устраивать мини-праздник и выходить на природу.

Таким образом, мангал из газового баллона своими руками — это прекрасное и универсальное сооружение, которое даже лучше, покупные аналоги. Да, конечно, можно сделать стойку из кирпичей или купить в магазине, но создавать что-то и необычное, гораздо круче. Можно смело звать друзей на поедание шашлыков, ведь каждый мужчина должен уметь готовить вкусное мясо. А готовить на собственном мангале – лучше вдвойне! Радуйте свою семью и близких прекрасными блюдами, приготовленными на таких уникальных сооружениях!

Как сделать мангал из газового баллона своими руками (фото)

Мангал из газового баллона, бочки, трубы своими руками, фото, видео

Старый газовый баллон – одна из самых полезных вещей в хозяйстве. Чего только из нее не делают: и печи, и буржуйки, и мангалы, и мангалы. а все потому что форма почти готова. Остаются небольшие изменения, которые занимают всего несколько часов. Например, мангал из газового баллона своими руками можно сделать за три-четыре часа (это если не делать ножки).

При желании мангал можно очень красиво оформить, например, в виде паровоза

Содержание артикула

1 Безопасная разборка
2 Баллонная маркировка
3 Делаем мангал из газового баллона
- 3. 1 Простая конструкция

Бар

4 Бочка

4 09 5 Мангал из трубы и с трубой

5.1 Мангал с трубой

6 Мангал-бербекюшница

7 Изготовление ножек

Безопасная разборка

Перед началом работы с баллоном обязательно удалить остатки газа из него. Операция несложная, но надежно предотвращает возможные неприятности: емкость заполняется водой. Он вытесняет все пары и остатки.

Сначала открутите кран, подсоедините шланг для воды и подайте воду под небольшим напором. Когда весь объем будет полностью заполнен, можно приступать к резке металла.

Баллонная маркировка

Чаще всего для мангала берут баллон с пропаном на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Эти изделия являются стандартными, поэтому наценка будет общей для всех.

Внешний диаметр воздушного шара 96 см. Он идеально делится на 4: получается 24 см. Также есть отметка, относительно которой удобно отмечать: это продольный шов. В отношении него стоит отложить все дистанции: тогда все будет ровно, без перекосов.

Сначала отложить от шва по 24 см в обе стороны, провести линии. Положив шарик горизонтально, швом вниз, на одной из линий делаем разметку для шпажек. От круговых швов отступаем по 3 см вправо и влево, а затем ставим метки через каждые 8 см. Получаем 6 меток. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, по которой выполнялась разметка, отложить 10 см (от шва-середины получится 34 см). Здесь крышка нашего мангала будет заканчиваться.

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нарисованной. Между ними, отступив от круговых швов 3 см, проведите линии. Мы нарисовали крышку барбекю на воздушном шаре. Требуется меньше половины диаметра (на фото получилось ниже).

Как сделать жаровню из листового металла читайте здесь.

Делаем мангал из газового баллона

Все эти манипуляции проводим с баллоном, наполненным водой. Размечаем, и первым делом вырезаем по линии, к которой будет крепиться крышка (см. фото ниже). Только не забудьте: разрезая баллон, не доходите до круговых швов по 3 см.

Как только вы отрежете всю длину этой линии, остановитесь. Дальше резать не нужно: мы сразу приварим петли.

Если сначала отрезать всю крышку, то приварить петли будет сложно: придется как-то фиксировать крышку, держать на одном расстоянии. В одиночку это сделать нереально, понадобится помощник. Остановку после первого разреза по линии легко сделать одному.

Сделав первый пропил по верхней части крышки, сразу привариваем петли

Приварив петли, продолжаем работать болгаркой – отрезают дверь, и она крутится, а не падает. Теперь можно выливать воду из бака.

О том, как варить инверторным сварочным аппаратом, читайте здесь.

Далее, чтобы открытая крышка не отваливалась и не ломала петли, привариваем кусочки уголка по линии среза между петлями (см. фото ниже). Достаточно ширины 3-4 см, а уголок отрезайте как есть – 40*40 мм или 50*50 мм. Такие упоры нужны с обеих сторон крышки – справа и слева.

Расстояние, на которое будет открываться крышка, изменяется разгибанием уголков. Выбирайте такое расстояние, чтобы вам было удобно ее закрывать – вам не придется наклоняться вперед, доставая до ручки. Но при этом сильно выдвигать его вперед тоже нельзя, чтобы он не захлопывался и не стучал по руке.

Привариваем кусок уголка между петлями – это будет стопор для крышки

Оставшийся нижний обод легко снимается, сделав надрез. Боковые (круговые) швы желательно не трогать. В них заложены уплотнительные кольца, которые жестко удерживают всю конструкцию мангала. Именно поэтому при разметке крышки мы отступили от них на несколько сантиметров: чтобы мангал был прочным и надежным.

Прикрепляем к крышке ручку. Это может быть что угодно. Если в “загашнике” есть что-то подходящее – пользуемся, нет – можно просто приварить кусок арматуры, выгнутый соответственно. Только желательно приспособить другую деревяшку, чтобы можно было брать рукой.

Следующий этап изготовления мангала из газового баллона необходим для того, чтобы крышка не провалилась внутрь. Для этого из металла толщиной 1-3 мм вырежьте полосу шириной около 3 см. И приварить его к вырезу в цилиндре.

Изнутри по всему периметру привариваем полоску металла, которая не даст крышке провалиться

Далее по ранее нанесенным меткам сверлим отверстия под шампур.

Раньше наносили метки через каждые 8 см. Теперь по ним сверлим отверстия

С другой стороны на приваренной пластине напротив каждого из отверстий делаем надрезы. Это также место для шампуров.

Следующим шагом будет вырезание воздухозаборных отверстий в нижней части. Конструкция мангала закрытая, а без этого дрова и угли будут плохо гореть. Поэтому переворачиваем мангал вверх дном, и откладываем от шва по 10 см в обе стороны. Далее от каждой из этих линий откладываем еще по 10-12 см и также проводим линии. Получилось, что на равном расстоянии от центрального шва у нас две полоски шириной 10 см. В этих планках прорезаем болгаркой через каждые 5 см отверстия для подачи воздуха. При желании можно сделать не полоски, а просверлить отверстия, но их должно быть много, а изготовление полосок займет меньше времени.

Так выглядит маркировка отверстий подачи воздуха

О том, почему отверстия не сделаны в самом низу. Во-первых, шов трогать нежелательно. Он придает жесткость конструкции. Во-вторых, любые отверстия в днище быстро забиваются жиром вперемешку с золой и пеплом. Потом эта смесь сильно дымит, а через забитые отверстия воздух очень плохо поступает, приходится постоянно раздувать дрова и угли и часто чистить отверстия.

Последний штрих – срезать метчик и заварить отверстие.

Срезаем кран, накладываем заплатку и привариваем

Сама решетка из газового баллона уже готова. Осталось прикрепить ножки. Как — читайте парой пунктов ниже.

Что должно получиться: мангал из газового баллона с крышкой

Как сделать мангал из листового железа читайте здесь.

Простая конструкция

Описанный выше вариант удобен, но довольно сложен в изготовлении. Все можно сделать проще. Проще всего разрезать пропановый баллон вдоль пополам, по краям шампура вырезать канавки, просверлить в боках отверстия для забора воздуха и прикрепить ножки. Вот и вся работа.

Простейший мангал из пропанового баллона

Если хотите сделать мангал с крышкой, приварите вторую половину на петли. А чтобы крышка не провалилась, к ней с внешней и боковой стороны приварена полоса металла шириной 3 см (в предыдущем варианте полоса приваривалась к корпусу, а не к крышке).

Для предотвращения падения открытой крышки в качестве стопора иногда используется кусок цепи. Справа и слева приваривается отрезок необходимой длины. А вот вариант с упорами сзади намного практичнее: цепочка запутывается и пачкается: при закрытой крышке она оказывается внутри мангала.

Шашлык из бочки

Желательно найти бочку почти такого же объема – 50-60 литров – это оптимальный размер. При этом его диаметр не должен быть слишком большим: шампура обычно идут 50-60 см. Чтобы они плотно легли на мангал, должно оставаться не менее 10-12 см свободной длины. Вот и получается, что диаметр бочки не должен быть больше 40-50 см.

Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании газового баллона

Если шире, есть два выхода – сделать шпажку по необходимым размерам или приварить на дальней стороне изнутри уголок, на который упирать их кончики. Много отыграть не получится, но 5-6 см в зависимости от размера угла отыграть можно.

Бочки должны иметь стенки толщиной не менее 2-3 мм. Само собой разумеется, что нельзя использовать тару из-под горюче-смазочных материалов. Вы не можете выбросить их до такой степени, что вы можете приготовить еду.

Последовательность изготовления мангала из бочки ничем не отличается от описанных выше. Сам собой отходит только подготовительный этап – заливать воду не нужно. При очень разных размерах нужно будет вносить коррективы в разметку – в сторону уменьшения или увеличения – смотрите сами.

Из бочки можно сделать и самую простую решетку – приварить ножки к разрезу вдоль контейнера и вырезать по краям углубление для шампура

Из бочек делают очень функциональные бочки – контейнер для угля или дров( тоже с крышкой) добавляется рядом. Один из таких на фото.

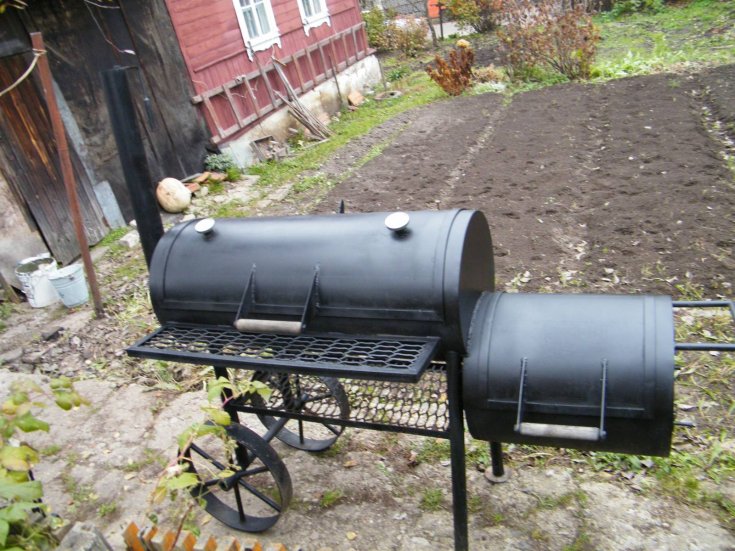

Мангал из бочки с емкостью для угля

Хотя, никто не мешает сделать такой же из баллона: рядом с 50-литровым пропановым газом приделать такой же украшенный, но уже на 27 литров.

Мангал из пропановых баллонов емкостью для угля или дров

Мангал из трубы и с трубой

Построить мангал из трубы немного сложнее. В том смысле, что вам нужно будет приварить концы. Все остальные операции ничем не отличаются. Даже дизайн точно такой же.

Мангалы из трубы – изготовление потребует немного больше времени: нужно приварить борта

Но использование трубы имеет свои преимущества: так как борта мы все равно будем приваривать, то почему бы не сделать дверцу (на фото на левый). Можно использовать старую от печки – через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока угли «варятся».

Мангал с трубой

Для обеспечения лучшей тяги и чтобы дым не мешал окружающим, к боковой стенке мангала можно прикрепить дымоотводную трубу из баллона, трубы или бочки. Это добавит работы, но не очень. Зато пользоваться будет комфортнее: дым на шашлыке хороший, а дышать совсем не хочется.

Мангалы с трубой удобнее – дым идет вверх. Устроить все можно тоже по-разному.

Как сделать простой мангал из кирпича читайте здесь.

Мангал-бербекюшница

Не все и не всегда получается насадить на шампуры. Тогда вам понадобится гриль или мангал для барбекю. Если вы хотите иметь что-то подобное, то вместо полосы металла по длинной стороне корпуса мангала приварите не полосу металла, а уголок 30*30 мм. Вы получите полку, на которую можно поставить решетку. Саму решетку можно сварить из бруса.

Гриль-барбекю из газового баллона

Как вариант, можно сделать опору для решетки, чуть ниже уровня двери приварить отрезки уголков шириной 3-4 см.

Изготовление бербеку из кирпичей описано здесь.

Изготовление ножек

Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Используйте то, что есть на ферме. Некоторые идеи на фото ниже.

К днищу были приварены самые простые ножки из трубы и уголка. Внизу можно сделать распорки, а на них устроить полку

Почти также может быть изготовлен из толстых стальных полос.

Ножки из толстой металлической полосы

Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы Т и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полку (или несколько полок) для дров, мисок и др.

Ножки из профильной трубы для мангала из газового баллона

Ножки можно сделать из круглого трубы и/или фитинги. Если вы хотите иметь переносной мангал, то к корпусу приваривают небольшие отрезки арматуры, а на них кладут отрезки труб подходящего диаметра (внутренний диаметр труб немного больше наружной арматуры). Можно сделать наоборот: сварить отрезки трубы и вставить фитинги.

Как сделать ножки для мангала из труб и фитингов

Только учтите, что с такими ножками его будет сложно передвигать: ножки выпадут. Чтобы этого избежать, нитки обрезаются.

Видео пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.

Как построить летнюю кухню читайте здесь. Может быть, вам нужно построить беседку, где можно было бы насладиться шашлыками? О строительстве беседки из металла читайте здесь (с фотоотчетом).

как сделать своими руками, чертежи и изготовление мангала из пропанового баллона

Поездки на природу практически всегда сопровождаются приготовлением шашлыка или овощей на костре. Для приготовления этих блюд следует позаботиться о подходящем месте. По этой причине многие задаются вопросом, как сделать мангал из газового баллона.

Особенности

Жаровня из старых газовых баллонов делится на несколько видов, которые вы легко можете сделать своими руками.

Существуют следующие разновидности:

простая решетка, у которой нет крышки;
Барбекю;

Простой BBQ

коптильня;
курильщик.

Коптильня Дымарь

Последние три самодельные конструкции существенно отличаются от первого варианта, поэтому следует более подробно ознакомиться с их особенностями:

Б-Б-К Это простая конструкция, которую вы легко сможете создать своими руками. Для создания такого мангала потребуется отрезать часть емкости, которая в дальнейшем будет откидываться и выполнять роль дверцы. Внутри конструкции есть зона под углями и сетка, на которой будут располагаться продукты.

Коптильня отличается от традиционных мангалов наличием топки. Сама конструкция должна быть герметичной для выполнения поставленных задач. Для его создания убирается половина дна. Печь сделана из железных листов. Некоторые используют для этой цели другую канистру. Деталь сваривается и оснащается специальной дымоходной трубой, через которую будет выводиться дым.

Курильщик также называют «паровозом». Это сложная конструкция, которая характеризуется многофункциональностью. В таком изделии есть все опции, которые доступны для подобных сооружений: мангал, мангал, коптильня, гриль.

Чтобы сделать такую конструкцию своими руками, необходимо запастись несколькими цилиндрами, каждому из которых будет отведена своя роль. В конечном результате дымарь будет иметь сходство с паровозом.

Мангалы изготавливаются из пропановых и кислородных баллонов. Цилиндры служат отличной основой для создания многочисленных дизайнов. У них качественный металл, практически готовая форма и стандартные размеры. Эти особенности позволяют создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

Благодаря толстым стенкам баллоны способны выдерживать высокие температурные режимы, поэтому данные изделия лучше всего подходят для создания различных коптилен, мангалов и мангалов.

Преимущества угольного гриля:

Данная конструкция не горит даже при длительном контакте с открытым пламенем.
Благодаря оптимальной конфигурации и толстым стенкам мангал не деформируется под воздействием высокой температуры.
В этом гриле можно приготовить не только шашлыки, но и запечь овощи, а также коптить и жарить.
После приготовления уголь не нужно тушить водой. Для этих целей достаточно будет просто закрыть гриль крышкой. Также позволяет хранить шашлык на улице. За счет больших размеров можно приготовить порции на всю компанию.

Даже если вам необходимо приобрести баллон, такая конструкция обойдется вам дешевле, чем покупка металлических листов в магазине.
Простота установки. Мангал из баллона может сделать даже новичок.
Работа займет несколько часов.
Дизайн цилиндра подходит для воплощения любых творческих идей.

Мангалы, созданные из баллонов, практически не имеют изъянов. Некоторые пользователи утверждают, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести более компактные изделия. Другая категория людей сообщает, что полукруглое днище неудобно при топке дровами. Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает расположение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может остаться сырым.

По мнению профессионалов, сферическая структура стенок мангала не очень подходит для жарки шашлыка, так как такая конфигурация ограничивает процессы, способствующие «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструментов

Прежде чем использовать аппарат для сварки, вам нужно будет выбрать нужный газовый баллон и подготовить его к дальнейшим действиям. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми инструментами и материалами для работы.

Для создания мангала можно использовать любые цилиндры, имеющие форму цилиндра. Наиболее часто используется емкость на 50 литров пропана.

Если вы хотите получить более мобильный гриль, размеры которого позволяют разместить его в багажнике автомобиля, используйте традиционную 27-литровую бутыль. Однако следует учитывать, что ширина рабочей зоны может оказаться недостаточной из-за сферической формы.

Также для оснащения мангала может использоваться дизельная пушка, имеющая внешнее сходство с газовыми баллонами.

Баллоны газовые изготавливаются из высоколегированной и малоуглеродистой стали марок 30ХМА, 45, 34CrMo4, 30ХГСА. Благодаря высокому содержанию лигатуры, а также ее уменьшению металл становится более прочным и устойчивым к процессу коррозии.

Оптимальным вариантом для создания мангала является использование автомобильного газового баллона объемом 50-80 литров. Он имеет увеличенный диаметр, благодаря чему повышается комфорт при розжиге. Также такое изделие имеет достаточную мощность. Благодаря большому размеру его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему можно приготовить порцию продуктов на всю компанию. К числу нюансов следует отнести то, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, и покупка нового считается нецелесообразной.

Кроме ресивера потребуются следующие комплектующие:

кусок стальной трубы и уголки;
металлические ручки, которые будут крепиться к крышке;
петли – можно использовать элементы, предназначенные для дверей или мебели;
труба диаметром 100 мм и коленом 90 градусов. Труба обязательна, если предусмотрен дымоход;
решетка для барбекю;
материал для крепежа: болты, гайки, заклепки.

Подготовить элементы декора, с помощью которых можно придать зданию благородный вид. Также понадобятся грунтовка, краска и растворители.

Если говорить о списке инструментов, то вам потребуются следующие предметы:

электрошлифмашина;
электродрель;
сверла, предназначенные для обработки металлов; зажимы
, с помощью которых можно фиксировать металлические детали;

металлическая линейка;
электроды диаметром 3-4 мм;
круги отрезные и шлифовальные для шлифовальных станков;
чертилка;
керн;
разводной и газовый ключи;
набор ключей.

Если вы планируете в дальнейшем красить конструкцию, подготовьте насадку для дрели или болгарки. Вам также понадобится кисть или распылитель.

Подготовив все необходимые предметы материалов и инструментов, можно приступать к дальнейшим действиям.

Чертежи и схемы

Мангалы из газовых баллонов считаются простыми конструкциями, поэтому создавать подробный проект не нужно. Однако на начальном этапе следует нарисовать небольшой чертеж, на котором будут указаны размеры каждой составляющей. Не забудьте указать, где разместить помпу.

Создание схемы позволит вам решить, сколько материала потребуется для работы, а также правильно спланировать соединение отдельных компонентов.

Не пренебрегайте этим этапом, чтобы исключить ошибки в дальнейшей работе.

Меры предосторожности

При работе с мангалом из баллона следует подумать о том, как обезопасить себя от взрыва. Даже если вы полностью открутите вентиль и газа внутри нет, не стоит торопиться резать металл. Несмотря на то, что давление в баллоне идентично атмосферному, внутри все же есть опасные вещества: конденсаты, пропан.

Для удаления конденсата необходимо перевернуть изделие. Для устранения взрывоопасных веществ наполните сосуд водой и оставьте на несколько часов. Только после выполнения этих действий можно приступать к резке и сварке.

Технология изготовления: пошаговая инструкция

Сделать мангал из газового баллона может каждый человек. Не забывайте о мерах предосторожности в работе, так как вам нужно будет разрезать изделие, в котором ранее присутствовал газ. Нельзя допускать образования искр и остатков газа.

Как сделать гриль своими руками:

Первым делом нужно открутить вентиль, чтобы остатки газа вышли из баллона.
Затем нужно перевернуть изделие и дождаться, пока не останется конденсат. Контролировать процесс выхода можно с помощью мыльной пены. Когда пузырьки перестанут появляться, можно переходить к дальнейшим действиям.
Теперь необходимо наполнить сосуд водой, как описано ранее, и слить жидкость через несколько часов.
Положите контейнер на бок, перекройте вентиль. Не забывайте поливать место пилы водой.

Эти действия необходимо проделать на начальных этапах. После того, как вы произведете эти мероприятия, можно переходить к дальнейшим действиям, производить резку и сварку необходимых элементов. С помощью этих действий вы получите качественный гриль, на котором можно жарить шашлыки.

Наценка

В большинстве случаев шашлык готовится из пропанового баллона на 50 литров. На этой мощности можно приготовить 6 порций шашлыка. Эти баллоны относятся к стандартной продукции, поэтому наценка считается единообразной. Если вам не нужен такой большой мангал, его можно сделать из маленькой бутылки.

Внешний диаметр бака 96 см. Это значение следует разделить на четыре части. При выполнении этих действий вы получите значение 24 см. Разметку следует делать по продольному шву. От этой линии рекомендуется отмерять все расстояния. Это правило обеспечивает ровную разметку без перекосов.

Вам нужно будет отмерить 24 см от шва с обеих сторон и провести линии. Затем нужно поставить изделие горизонтально. Следите за тем, чтобы шов располагался внизу. Выполните разметку для расположения шампуров.

Найдите круговые швы и отмерьте от них 3 см. Действия должны быть предприняты с обеих сторон. Далее метки ставятся через каждые 8 см. В итоге вы должны получить 6 баллов. В них должны образоваться отверстия, диаметр которых равен 1 см.

От линии разметки отмерьте 10 см вверх. Для упрощения задачи можно отмерить 34 см от среднего шва. На этом крышка будет закончена.

Теперь необходимо сделать разметку крышки. Обратите внимание на первую отмеченную строку и последнюю. Между ними нужно провести линию. Они должны располагаться в 3 см от кругового шва. Крышка мангала готова. Он должен быть меньше половины диаметра.

Распиловка

Разрежьте воздушный шар пополам. Произведено это мероприятие вдоль сварного шва. Старайтесь работать инструментами как можно ближе к шву. Боковые стенки лучше не трогать. Они будут служить хорошим гасителем пламени и помогут в поддержании температурного режима.

При резке следите за тем, чтобы боковые кольца не были повреждены, так как они служат опорой для крышки.

Сборка

При использовании мангала возможны деформации изделия. Для устранения этого явления рекомендуется приваривать уголки во внутренние продольные кромки основания. Угол образует выступ, на который можно поместить решетку или шампур. Высокие ножки также потребуют дополнительной фиксации, которая обеспечивается посредством приваренного уголка. Его следует разместить по внешнему периметру.

Проделайте отверстия в нижней части изделия. Они потребуются для удобства при высыпании угля или сливе воды после дождей. Также эти отверстия обеспечивают тягу, влияющую на горение дров.

На месте, где присутствовал вентиль, следует установить трубу, через которую будет удаляться дым. Приварите этот элемент. Некоторые люди не устанавливают дымоход в своем гриле. От этого компонента также можно отказаться, если вы планируете жарить шашлыки с открытой крышкой.

Если вы не приварили уголок под шампуры внутри контейнера, его можно вставить в боковые части мангала. Для этого нужно сделать прорези с помощью болгарки. В них будут располагаться концы шпажки.

Работа с ножками

Вам решать, какой высоты будет будущий мангал. После этого можно начинать прикручивать ножки. Изделие должно прочно стоять на земле, чтобы крышка приваривалась удобнее.

Высота ножек зависит от ваших пожеланий. Некоторые используют для этих целей ножки от швейных машин или обрезки труб.

Для крепления трубы просверлите 4 отверстия в нижней части изделия. В дальнейшем в них нужно вставить болты так, чтобы их резьба располагалась снаружи. Можно просто стянуть элементы или использовать сварку. К верхней части труб привариваются гайки и прикручиваются к жаровне. К верхней части ножек можно прикрепить болты гаек, прикрутив их к основанию будущего мангала.

Монтажные ручки и крышки

Для крепления крышки необходимо сделать отверстия для петель и зафиксировать их заклепками. Затем нужно сварить компоненты. Если вы решите пренебречь этим действием, после воздействия повышенной температуры крышка оторвется. Можно установить съемную крышку, на которой нет петель. В этом случае потребуется закрепить металлические планки на поперечных краях контейнера. Они не дадут крышке провалиться.

Для крепления ручки к крышке нужны обычные болты. Просверлите отверстия для болтов и закрепите. Лучше всего выбирать простые ручки, устойчивые к высоким температурным режимам. Вы также можете создать ручки самостоятельно из металлических стержней. Их нужно будет приварить к основе. Установите ограничитель на крышку. Его создают из уголков или частей труб. Саму крышку можно зафиксировать цепочками. Цепи будут влиять на степень его наклона.

Элементы рекомендуется соединять с помощью хомутов, плотно прижимающих все детали, исключая зазоры.

Производство мангала-коптильни мало отличается от данной технологии. Главное отличие этого вида мангала – герметичность. Коптильня делается так же, как и обычный мангал, только с добавлением топки. Для этого нужно вырезать половину днища под топку. Сам элемент создается из листов железа или других материалов с аналогичными свойствами.

Некоторые умельцы делают топку из цилиндров меньшего размера. Готовая деталь приваривается к мангалу сваркой. Не забывайте об оборудовании дымохода, который является обязательным элементом. Вы можете купить готовый дымоход или сделать его самостоятельно.

Если вы не боитесь трудностей, то можете добавить в конструкцию моторчик, который будет отвечать за вращение косы.

Коптить продукты можно после того, как вы прокалите готовые шашлычные дрова. Если запах газа пропитал стенки емкости, потребуется несколько раз нагреть изделие до полного исчезновения неприятного запаха.

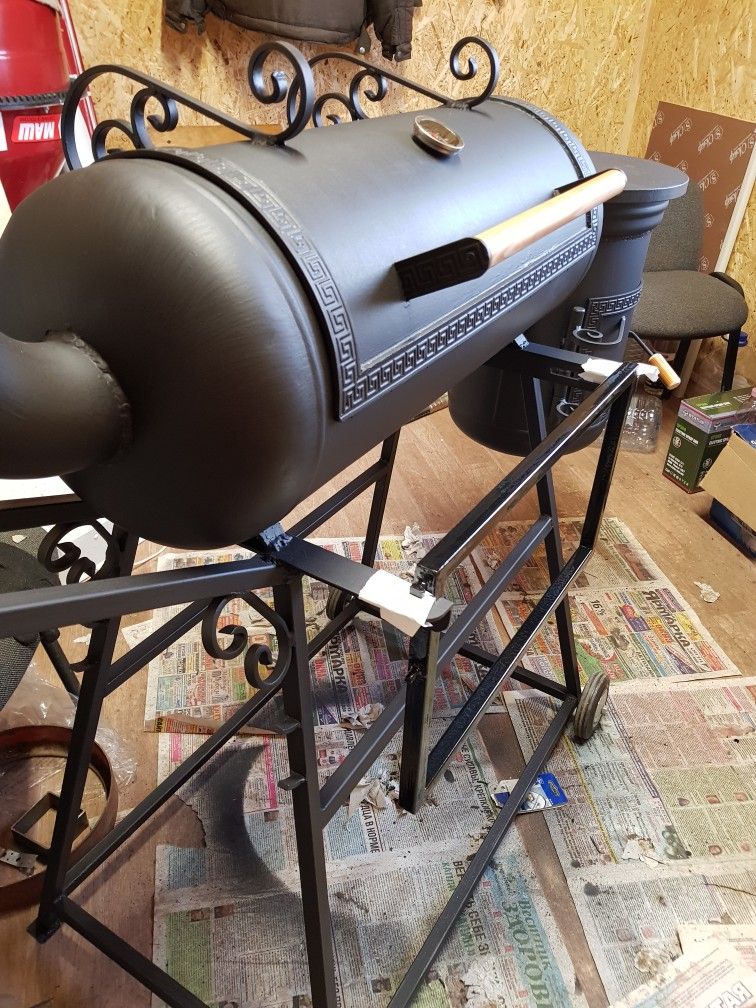

Мангал-паровоз имеет сразу несколько опций: гриль, копчение, барбекю, мангал. Конструкция состоит из нескольких труб или цилиндров, каждому из которых отведена своя функция.

Мангал-паровоз своим внешним видом действительно напоминает паровоз. Некоторые умельцы уделяют особое внимание оформлению конструкции, чтобы максимально приблизить ее к своему названию. Можно добавить колеса, сделанные из деталей цилиндра, или использовать художественную ковку.

Также можно добавить в конструкцию выдвижные столики, мангал и другие элементы, которые будут иметь не только функциональную, но и эстетическую составляющую. С помощью одного паровоза вы сможете готовить шашлыки, овощи на гриле, копчение вовремя.

Этот гриль отличается высокой производительностью. На этот показатель влияет закрытая крышка и материал. Даже если внутри осталось всего несколько углей, нагретый корпус изделия еще долго будет отдавать ту тепловую энергию, которая требуется для приготовления пищи.

Если вы задумали создать паровоз, взвесьте свои возможности и навыки. Сделать такую конструкцию под силу не каждому любителю, так как она достаточно сложная.

Как красить?

Поверхность жаровни, изготовленной из старого цилиндра, может быть покрыта несколькими материалами. Для этих целей применяются:

Эмаль силиконовая с хорошей термостойкостью. Это покрытие выдерживает температуру до 600 градусов.
Порошковая термокраска . Этот вариант не допускается для домашнего использования, так как требует печного обжига при высоких температурах.
Вы также можете использовать окисление. . Хороший вариант для антикоррозийной обработки мангала.

Также есть народный метод, который навсегда защитит мангал от ржавчины. Первым делом необходимо обработать корпус цистерны 5% раствором серной кислоты. Затем прокипятите его в растворе мыла высокой концентрации. После этого в течение 30 минут кипятите продукт в едком натрии.

Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Эти мероприятия способствуют продлению срока эксплуатации конструкции. Выполняя покраску своей конструкции, убедитесь, что используемый материал соответствует заявленным выше качествам.

Оригинальные примеры оформления

Существует множество оригинальных примеров создания мангалов из газового баллона. Это мероприятие ограничивается только вашей фантазией и умениями. Кому-то будет достаточно простой конструкции из газового баллона, в которой будет подставка для шампуров, а другая категория мастеров хочет сделать настоящее произведение искусства.

Мангал в виде свиньи привлечет внимание. Для создания такой конструкции понадобится всего один цилиндр. Разместите изделие в горизонтальной плоскости, оборудуйте крышку. Крышка должна быть на петлях. Ножки можно создать из металлической трубы. Чтобы они надежно зафиксировали конструкцию, необходимо установить сетку по центру их высоты.

“Поросенок Поросенок” создается из куска металлической трубы. «Рот» также сделан из этого материала. «Уши» можно создать из кусков металла, которые привариваются к голове «свиньи». Чтобы фигурка выглядела эффектно, мастера рекомендуют использовать элементы художественной ковки.

Интересно будет посмотреть на мангал в виде подводной лодки. Такую конструкцию сложно создать новичку, но при наличии соответствующих навыков вы сможете удивить всех своих гостей. Подобная конструкция также создается из старого цилиндра и железных листов.

Жаровни из цилиндров в виде бревна считаются настоящим искусством. На работу уйдет много времени, но результат того стоит. Для усиления эффекта в центр конструкции можно установить пилу или топор. Это дополнение делает фигуру законченной.

Мангал-паровоз считается самым распространенным вариантом конструкции. Такое многофункциональное творение может иметь разный вид, в зависимости от вашей фантазии. С помощью хитростей можно создать настоящее произведение искусства из простого газового баллона. Такой мангал украсит зону отдыха и продемонстрирует ваш талант.

Из старых баллонов и дополнительных металлических деталей можно придумать другие оригинальные формы для своего мангала. Посмотрите на товар и подумайте, что он вам напоминает.
