сделать по чертежу своими руками и пропанового баллона

Хороший мангал можно сделать из газового баллона из-под пропана. И делая самостоятельно, можно всегда сделать как тебе надо, а не решил неизвестный маркетолог.

Оглавление

1 Особенности мангала
2 Подготовка
- 2.1 Чертёж
- 2.2 Выбор баллона
- 2.3 Инструменты
3 Пошаговая инструкция

Особенности мангала

Большая часть работы уже сделана, когда делали баллон.
Газовый баллон имеет толстую стенку и это подарит мангалу надёжность и долговечность.
Сама форма провоцирует сделать крышку, а это дополнительная защита от непогоды и возможность подольше прогревать мясо или даже подкоптить.

Но:

Топливо только уголь. Размеры баллона не позволят сделать мангал для дров.
Избыточный вес и через это ограниченная мобильность.

Подготовка

Начиная дело, рекомендуем сначала всё приготовить, а потом делать. Это сэкономит время и силы.

Чертёж

Выбор баллона

Делая мангал из газового баллона, интересует прежде всего: поместятся ли шампуры?

Если выбрать из баллонов с максимальным диаметром, то получим: 9.2, 18, 27, 50-литровые.

До 12 литров все баллоны очень маленькие и на мангал не годятся.

Мы рекомендуем остановиться на 27 и 50-литровых баллонах. Это самые подходящие, чтобы сделать мангал.

Инструменты

Углошлифмашина “болгарка”;
Отрезные, шлифовальные диски и щётки для болгарки;
Рулетка;
Сварочный аппарат.

Пошаговая инструкция

Многое можно сделать по-своему и использовать другие материалы.

Открываем вентиль и когда газ выйдет выкручиваем.

Залейте внутрь воды и оставьте на 1-2 дня. Так вы обезопасите себя от жидких фракций, что могли остаться, да и сам газ будет окончательно вытеснен.

Начните с ручки. Полоса стали и 2 деревяшки на заклёпках (можно на шурупах или болтах).
Ручка будет нагреваться особенно в месте приварки, поэтому делайте с запасом, чтобы не касаться боковин при хвате.

В итоге должно получиться так.

Разметьте баллон:
Линия вдоль;
Отметьте центр;
На центральной линии разметьте 6 отверстий;
С краёв отступите до следующей линии и также разметьте по 6 отверстий.
Засверлите отверстия.

Отрежьте крышку. Размечать особо не нужно: по местам приварки боковин баллона и как бы вдоль пополам.
Приварите петли.
Со стороны петель просверлите отверстия для шампуров, а с лицевой стороны — насечки. Шаг 8-10 см.

Аккуратно вырежьте вентиль и приварите отвод. Это будущий дымоход.
С противоположного конца вырежьте отверстие для поддувала. Upd: поддувало делать не нужно (на практике выяснили: либо колосник, либо поддувало).

Приварите ручку. Уже можно её покрыть лаком или краской.

Для удобного столика приварите крепления. Чтобы кронштейны были в уровень, скрутите с уголком или швеллером и приварите.
На отвод прикрепите сваркой небольшой отрезок трубы.

Изготовьте трубу и грибок.

Примерьте, всё должно надеваться хорошо, без люфтов.

Это заготовки упоров крышки. Можно сделать разными вариантами. Важно чтобы открытую крышку можно было закрыть не оббегая мангал. Тут использована арматура диаметром 6 мм.

Приварите упоры.

Створка поддувала. Возьмите сегмент что вырезали из баллона. Ось — болт, ручка — такой же болт.

Для переноски приварите крепкие ручки.
Обожгите от остатков краски.

Приварите крепление ножек. Использованы ½” водопроводные муфты.

Это комплект ножек: низкие и, если вместе,по пояс. С обоих концов резьба под муфты.
Нарежьте под размер из полудюймовой трубы.

Так на маленьких ножках.

Мангал покройте . Перед покраской нужно ободрать всё до голого металла.
Из фанеры сделать столик, покрыть морилкой и лаком, прикрутить к мангалу.

Если приварить изнутри 4 обрезка уголка, то можно положить сетку и получится гриль.

Если начали добавлять гриль атрибуты, то термометр в крышку будет в самый раз.

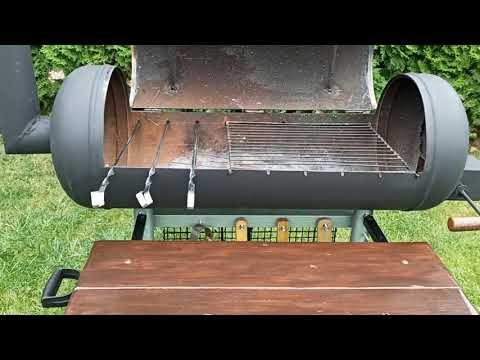

Видеоинструкция:

Еще фото мангалов из газового баллона:

Поделиться в социальных сетях

Как сделать мангал из пропанового баллона?

Необычный мангал, сделанный из газового баллона своими руками, по функциональным возможностям почти не отличается от мангалов, изготовленных по современной технологии. Помимо всего прочего, мангал из газового баллона выигрывает и в материальной составляющей, т.к. для его изготовления не нужно будет покупать специальные материалы. Следовательно, мангал из баллона обойдется гораздо дешевле, если сравнивать с покупкой нового оборудования. Подобное барбекю позволит вам приготовить отличные шашлыки. Остается лишь выяснить, как сделать такой мангал своими руками, чтобы он в полной мере выполнял все возложенные на него обязанности.

Мангал из пропанового баллона обходится дешевле, нежели обычный, но по качеству не проигрывает.

Содержание

Мангал из пропанового баллона: подготовка к работе
Изготовление барбекю из газового баллона: пошаговая инструкция
Рекомендации по эксплуатации мангала из баллона
Как украсить мангал из пропанового баллона?

Мангал из пропанового баллона: подготовка к работе

Вы можете сделать мангал самостоятельно. Прежде всего, нужно подготовить материалы и инструменты для работы.

Основой данного барбекю станет использованный металлический газовый баллон, емкость должна быть не меньше 50 л, иначе конструкция получится слишком миниатюрной.

Также меньшая длина не слишком удобна для перемешивания углей.

Чтобы сделать барбекю из использованного баллона для пропана, вам понадобятся следующие инструменты:

сварочный аппарат;
дрель;
болгарка;
ножовка по металлу.

Первое, с чем вы столкнетесь в работе, — это разрезание баллона. Даже если он пустой, внутри все равно присутствуют пары газа, так что в этом вопросе необходимо быть максимально осторожным и четко следовать установленной инструкции.

Для изготовления мангала из баллона, понадобится баллон с пропаном.

Если внутри еще есть газ, его надо спустить. Для этого переверните баллон вверх дном и скрутите вентиль. Звука выходящего газа вы можете и не услышать. Чтобы понять, что процесс на самом деле идет, намыльте входное отверстие клапана. Подтверждением послужит начавшая образовываться мыльная пена.

Далее вам нужно поступить следующим образом. Переверните газовый баллон на бок. С помощью ножовки по металлу спилите латунный вентиль. Разрез должен выполняться «под корень». Латунь — это достаточно мягкий металл, поэтому процесс распиливания пройдет беспрепятственно. По ходу спиливания вентиля вам может понадобиться помощью второго человека. Он должен будет лить воду на то место, в котором выполняется распил.

Это нужно для того, чтобы предупредить возгорание, которое может быть спровоцировано искрами.

После того как вентиль будет спилен, баллон необходимо наполнить водой. Воду заливайте с помощью шланга для поливки или через воронку. Наполнять необходимо весь объем полностью. По мере накопления воды встряхивайте баллон: так с его стенок будет эффективнее смываться конденсат.

Схема мангала из баллона.

После того как газовый баллон будет наполнен, слейте воду. По возможности делайте это подальше от дома, т.к. от воды может исходить неприятный запах газа, сохраняющийся в течение нескольких дней.

Завершающим этапом создания барбекю из газового баллона является его распиливание. Как правило, толщина металла не превышает 3 мм, поэтому он достаточно легко режется с помощью болгарки. Такова стандартная процедура подготовки емкости, в которой раньше хранились горючие материалы.

Вернуться к оглавлению

Изготовление барбекю из газового баллона: пошаговая инструкция

После распиливания баллона для изготовления барбекю будет использоваться только 1 его часть. Чтобы организовать подпор воздуха, барбекю из газового баллона должно иметь отверстия. Поэтому вам нужно проделать дырки с боковых сторон и в днище. Приварите металлические ножки. Ножки могут быть изготовлены из простой металлической трубы. Высота ножек — от 20 до 27-30 см. Подобное барбекю будет без проблем вмещаться в багажник автомобиля.

Боковые стенки баллона защищают мангал от раздувания углей.

Боковые стенки газового баллона лучше оставить: они обеспечат защиту углей от ветра и будут препятствовать их раздуванию.

Баллон нужно резать по краю, непосредственно возле сварного шва. Под швами пропанового баллона имеются базирующие кольца, установленные производителем. Данные кольца прорезать не нужно. Они помогают правильно состыковать корпус и днище изделия, выполняя роль полки для крышки барбекю.

После разрезания баллона вы получите 2 отдельных элемента. На одном ставятся петли и закрепляются на заклепки. Базировать и выполнять сварку одновременно довольно сложно. Немного позднее петли необходимо приварить к крышке и корпусу, поскольку алюминиевые заклепки не выдержат длительного использования, и крышка обязательно отвалится.

При подготовке к работе обязательно учитывайте, что у мангала обязательно должны быть металлические ручки. Нельзя делать ручки из древесины, т.к. они быстро размокнут от уличной влажности, обгорят или придут в негодность от каких-то других воздействий.

По всему периметру разрезания газового баллона приварите металлический уголок 32х32. Он нужен для крепления ножек. Также уголок будет выполнять функцию своеобразного каркаса и поможет предохранить изделие от деформации под воздействием высоких температур. В этой работе весьма удобно использовать струбцину, с помощью которой металл корпуса и уголка можно будет прижать друг к другу без всяческих зазоров.

Схема мангала из газового баллона.

Сварка выполняется на участке возле петли. На металлический уголок будет опираться решетка для барбекю или шампура.

После этого к будущему мангалу из баллона нужно приварить ножки. Лучше всего сделать их короткими, чтобы изделие можно было удобно транспортировать. В дальнейшем, при появлении такой потребности, ножки можно будет легко нарастить до нужной длины.

Петли к крышке и корпусу необходимо приваривать в одном направлении. В данном случае крышку можно будет снимать. Если вам нужен несъемный вариант, то петли следует приварить в направлении друг к другу. После этого на них устанавливается крышка. Измеряются длина и угол, и устанавливаются ограничители, которые будут удерживать крышку.

В нижней части баллона можно закрепить дополнительный уголок, который будет соединять ножки мангала между собой. Это обеспечит дополнительную жесткость конструкции.

На следующем этапе создаются отверстия, через которые в процессе использования мангала по назначению будут высыпаться сгоревшие угли. Через эти же отверстия можно будет освободить конструкцию от попавшей в нее воды. Они же обеспечат вентиляцию и тягу в процессе горения. С помощью болгарки делаются отверстия для шампуров. Если вы делаете мангал с несъемной крышкой, то заниматься сверлением нужно еще до того, как крышка будет установлена.

Вернуться к оглавлению

Как украсить мангал из пропанового баллона?

Сделать удобный и незатейливый мангал из баллона своими руками можно всего за один день.

Вовсе не обязательно, чтобы сделанный самостоятельно мангал выглядел, как использованный бочонок на ножках. Приготовление вкусного шашлыка — это особый ритуал, а не обычная процедура приема пищи. Так что вся атрибутика должна доставлять удовольствие одним лишь своим видом.

Планируя создание мангала из газового баллона, нужно обязательно продумать, как и чем вы украсите вновь созданную конструкцию. Достаточно часто металлические мангалы оснащаются дополнительными полками, на которых можно удобно расположить посуду с мясом. В качестве дополнительных украшений могут выступить держатели для шампуров и приспособления для других шашлычных «аксессуаров»: приборов для растапливания углей, емкостей для воды, приспособлений для уборки и т.д.

Барбекю можно украсить различными коваными элементами, которые нужно заказывать отдельно. Различными стальными завитками можно оформить крышку или ножки. Для стационарного мангала можно купить литые чугунные элементы. В итоге получится весьма оригинальная конструкция.

https://vashaterrasa.ru/youtu.be/fQKGXWWCOak

Красить металлический мангал не рекомендуется. Любая краска — это, прежде всего, целый набор различных вредных химикатов, которые будут контактировать с тем, что вы едите.
