Манометры давления кислорода: какой выбрать

Оборудование

12.05.202007.11.2020

Содержание

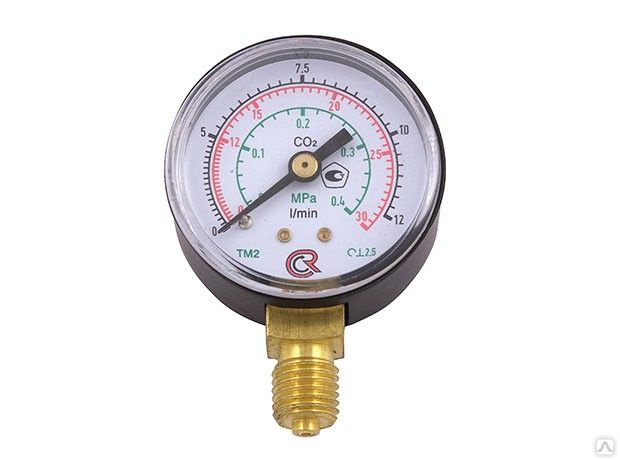

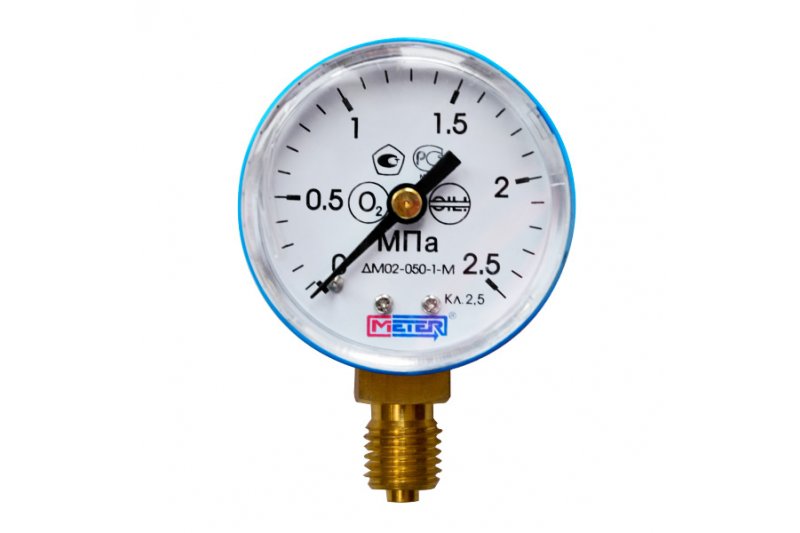

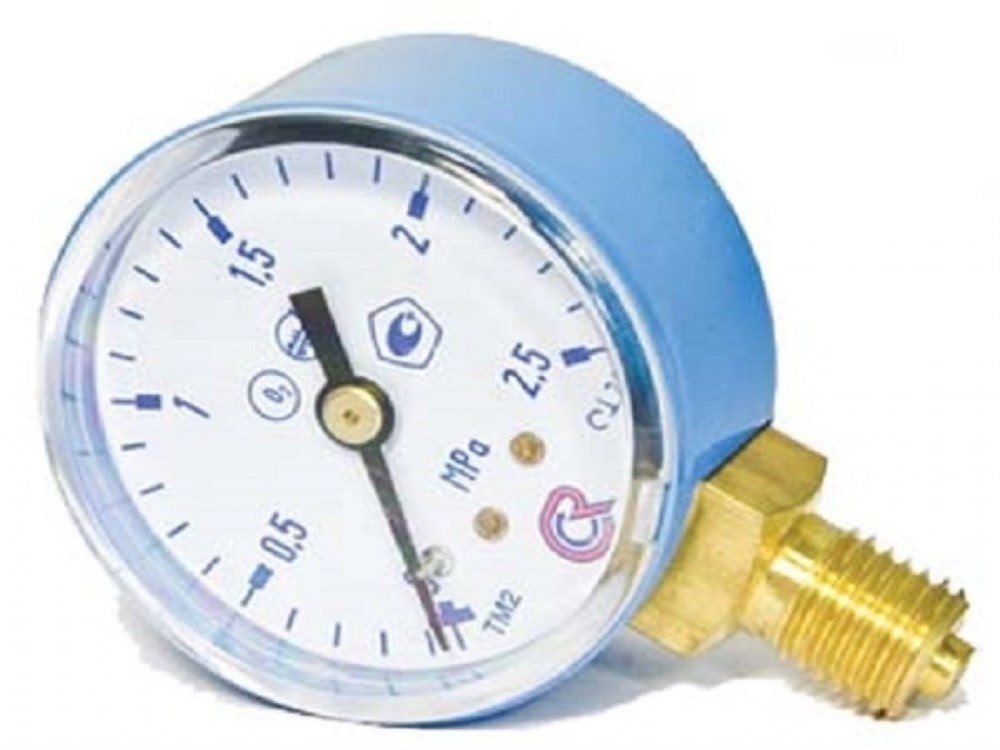

Основная задача кислородного манометра – определять остаточное давление в кислородном баллоне. Но почему нельзя применять для этого другие манометры? Давайте разбираться.

Как известно, кислород сам по себе не представляет опасности. Опасен он при смешивании с горючими газами и воспламеняется при контакте с маслом.

Для транспортировки кислорода используют специальные баллоны. Цвет такого баллона голубой.



Важно понимать, что для каждого газа применяется свой манометр. Отличаются они цветами, так же как и баллоны. Манометр для кислородного баллона имеет такой же цвет, как и сам баллон  голубой. Возможно так же запись на задней крышке манометра, что он предназначен для кислорода.

Манометры для кислорода имеют свой класс точности. Начиная от 0,2; 0,6; 1,0; 4,0 и заканчивая 25,0. Соответственно, чем выше значение, тем точность измерения меньше.

Давление кислорода в баллоне зависит от температуры окружающей среды. Ниже приведены некоторые значения:

-40С — рабочее давление 10,0 МПа;

-20С — рабочее давление 12,0 МПа;

0С — рабочее давление 13,5 МПа;

10С — рабочее давление 14,0 МПа;

20С — рабочее давление 15,0 МПа;

40С — рабочее давление 15,5 МПа;



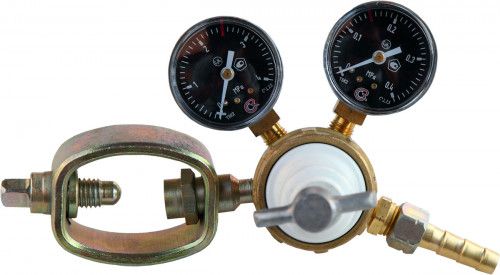

Установку манометра производят на кислородный редуктор. Крепление манометра к редуктору должно быть надёжным. Перед установкой необходимо обезжирить внутреннюю поверхность штуцера. Монтаж редуктора производится специальным гаечным ключом. Затягивание должно быть плотным, но без особого усилия.



Важно знать

При сдаче баллона на заправку, остаточное давление в баллоне должно составлять не менее 0,05 МПа.

Это необходимо для того, что бы проверить струю на газоанализаторе и выяснить, какой газ содержался в баллоне. В противном случае баллон необходимо заправить газообразным азотом. Проверить газоанализатором, слить азот, промыть баллон кислородам, а уже после этого его заправлять кислородом.

МеткиКислородный манометр

• 2020-11-15T12:35:00+00:00

  Теоретически можно, так как рабочее давление кислородного редуктора в 1,5 раза больше, чем у углекислотного. Но не стоит забывать, что при этом служба кислородного редуктора сокращается в разы. Происходит износ резиновых прокладок, и постепенное разрушение корпуса редуктора.

• 2020-11-14T14:37:03+00:00

  Гриша Степин

  Подскажите,можно подсоединить кислородный редуктор к углекислотному баллону?На сколько это безопасно?

• org/Comment” itemscope=””>

  2020-10-08T18:13:44+00:00

  Добрый день. Тут всё зависит от вашего рабочего давления. Рабочее давление должно попадать в диапазон от 1/3 до 2/3. Универсальным вариантом будет кислородный манометр со шкалой 0-10 атм.

• 2020-10-07T19:17:44+00:00

  Сергей Байков

  Здравствуйте. Подскажите, с какой шкалой лучше выбрать манометр? У меня баллон на 40 л.

манометры давления : Манометр кислородный 25 МПа МП-50

Головна

»

Сварочное оборудование

»

Газосварочное оборудование Донмет

»

манометры давления

»

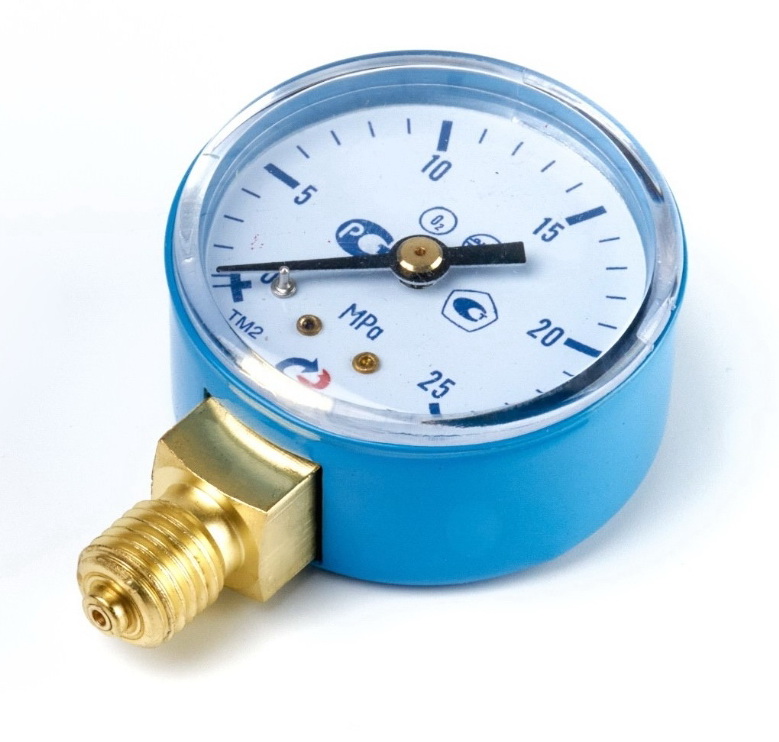

Манометр кислородный 25 МПа МП-50

Опис Характеристики Відгуки (0) Див. також (20)

Диаметр корпуса:  50 мм.
Диапазон измерений: 0 – 25 МПа.
МП: манометр показывающий.

  Манометр 25 МПа – это манометр давления (манометр показывающий), который применяется в сварочных кислородных редукторах, в системах генерирования и распределения кислорода.
  Манометр кислородный МП-50 25 МПа является механическим средством измерения давления. В качестве средства измерения используется упругий чувствительный элемент, изменяющий свою форму под действием давления. Значение измеряемого давления отображается стрелкой на циферблате в зависимости от степени упругой деформация чувствительного элемента за счет специального механизма.


Манометр на редуктор кислородный 25 МПа, характеристики:

Корпус: металл, окрашенный в голубой или синий цвет.
Стекло: техническое.
Механизм: медно-латунный сплав.
Степень защиты:  ІР40.
Класс точности:  2,5.
Резьба присоединения: М12х1,5.
Расположение резьбы: радиальное.
Эксплуатация в диапазоне: от -40 до 70 °С.

  Манометры давления предназначены для измерения избыточного давления неагрессивных, некристаллизующихся сред (пара, газа, в том числе кислорода, ацетилена, пропан-бутана, углекислоты, аргона и т.п.).
  Манометр МП-50 применется во всех случаях, когда необходимо знать, контролировать и регулировать давление.

Сравнительная таблица единиц измерения давления:

1МПа=1000кПа; 1кПа=0,001МПа; 1кгс/см2=0,1МПа=100кПа;
1bar=0,1МПа=100кПа; 1Атм=0,098МПа=98кПа;
1мм.рт.ст=0,000133МПа=0,133кПа; 1мм.вод.ст=0,00001МПа=0,01кПа.

Купить манометр кислородный 25 МПа 50 мм Вы можете в сети магазинов “ЗВАРЮВАННЯ”.

Манометр кислородный 25 МПа купить в г. Кривой Рог Вы можете в сети магазинов “ЗВАРЮВАННЯ”:

  • магазин ЗВАРЮВАННЯ – ул. В. Матусевича (22-го партсъезда), д. 55, р-он ГосЦирка;

Тел.: (067) 379-07-77, (067) 569-35-66, (099) 047-64-46, (093) 610-90-26. Низкие цены. Гарантия от ведущих производителей. Доставка во все регионы Украины.

 Покупка у официального дилера – гарантированный способ получить высокое качество и конкурентоспособные цены на газосварочное оборудование.

Манометр кислородный высокого давления. Манометр кислородный 25 МПа цена. Манометр кислородный цена. Манометр кислородный купить. Манометр купить. Манометр на кислородный редуктор. Манометр на кислород. Манометр кислородный Кривой Рог.

Гарантия
Гарантия

Ваше имя:

Ваш відкуг: Примітка: HTML разметка не поддерживается! Используйте обычный текст.

Оцінка: Погано           Хорошо

Введіть код, вказаний на зображенні:

Продовжити

Манометр кислорода/ацетилена – 111OF

Модель 111OF
Манометры регулятора

• Описание
• Спецификация
• Загрузки
• Скачать

Группа сухих манометров InstruMate охватывает серию сухих манометров, используемых в качестве практичных и экономичных решений. Универсальные манометры
InstruMate используют измерительную систему с трубкой Бурдона. Производственный процесс InstruMate обеспечивает достаточное внимание даже для самых экономичных датчиков.

Модель 111OF, специально разработанная для работы с кислородом, имеет функцию продувки на задней стороне корпуса.

В случае разрыва трубки Бурдона этот выброс будет действовать как вентиляционное отверстие, обеспечивающее безопасный выход газа.

InstruMate 111OF соответствует требованиям ISO 5171. Все компоненты, контактирующие с кислородом, не должны содержать веществ, которые могут бурно вступать в реакцию с кислородом при нормальных условиях эксплуатации, т.е. растворители, масла, смазки и моющие средства на углеводородной основе.

Все манометры InstruMate имеют геометрически сбалансированную конструкцию циферблата, что значительно упрощает считывание показаний.

Применение

• Кислород, растворенный ацетилен и сжиженные газы
• Сварка и резка
• Медицинские регуляторы
• Не использовать непосредственно для вязких, кристаллизующихся и корродирующих медных сред

Особенности

• Специальный материал окна: устойчивый к царапинам, ударопрочный
• Конструкция с выдувным корпусом
• Полностью латунная муфта из высококачественного латунного стержня
• Конструкция с выдувным корпусом
• В соответствии со стандартом ISO 5171

Спецификация

Номинальные размеры в мм:	40, 50, 63
Диапазоны шкалы:	Кислородная шкала Диапазон:	Низкое давление: 2,5, 4, 6, 10, 16, 25, 40 бар Высокое давление: 250, 315, 400 бар
	Диапазоны шкалы ацетилена:	Низкое давление: 1, 1,6, 2,5 бар Высокое давление: 40 бар
Ограничения давления:	Постоянно:	75% полной шкалы
	Колебания:	65% полной шкалы
	Избыточное давление:	100 % полной шкалы
Элемент давления:	Медный сплав
Допустимая температура:	Окружающая среда:	-20…+60 °С
	Средний:	+60 °C Максимум
Точность:	НР 40:	2,5 % полной шкалы
	НР 50, 63:	1,6 % полной шкалы
Окно:	Защелкивающаяся линза, устойчивая к царапинам
Кейс:	Черная сталь (электростатическая), с продувкой

Загрузки

Спецификации

Манометр регулятора Модель 111OF

---

Руководства по эксплуатации

Общее руководство по эксплуатации манометров

---

Вам также может понравиться…

InstruMate – ценности, которым можно доверять © Все права защищены. 2020

11.4 Принципы работы регулятора давления – Halverson CTS

11.4 Принципы работы регулятора давления

Газы обычно хранятся в баллонах под высоким давлением. Это высокое давление называется давлением в цилиндре. Большинство сварочных горелок работают при давлении от 0 до 30 фунтов на кв. дюйм (от 0 до 207 кПа). Это пониженное давление называется рабочим давлением. Регулятор давления – это механизм, установленный между цилиндром и линиями горелки для снижения и стабилизации давления газа. Без регулятора давления оборудование будет повреждено, а сварка будет невозможна. В каждой системе, требующей контроля давления газа, используется регулятор давления.

Регулятор выполняет две функции:

• Снижает давление газа на выходе из баллона.
• Поддерживает постоянное рабочее давление на горелке, даже если давление в цилиндре может меняться.

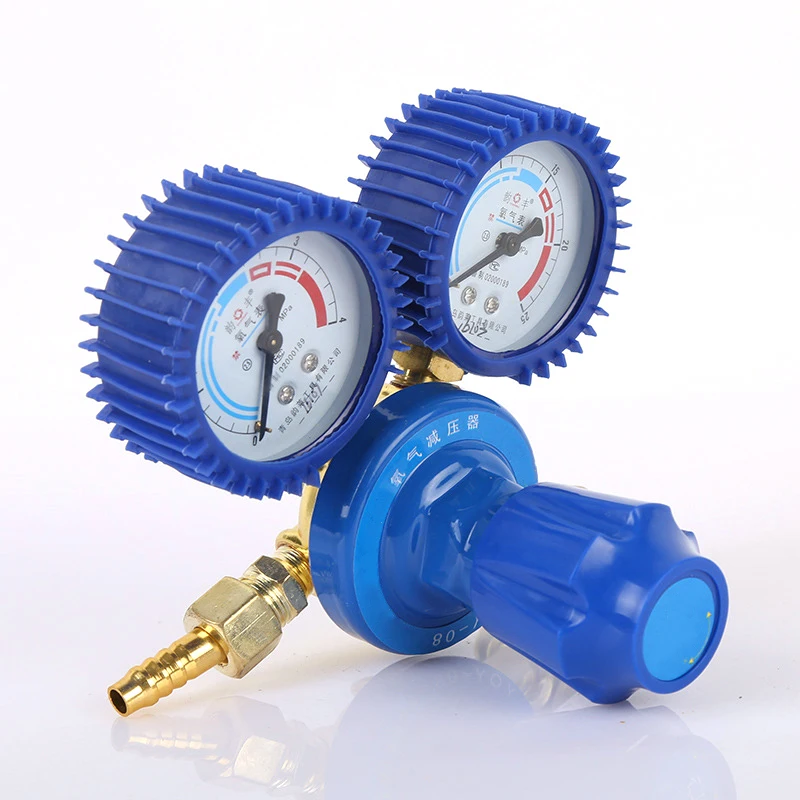

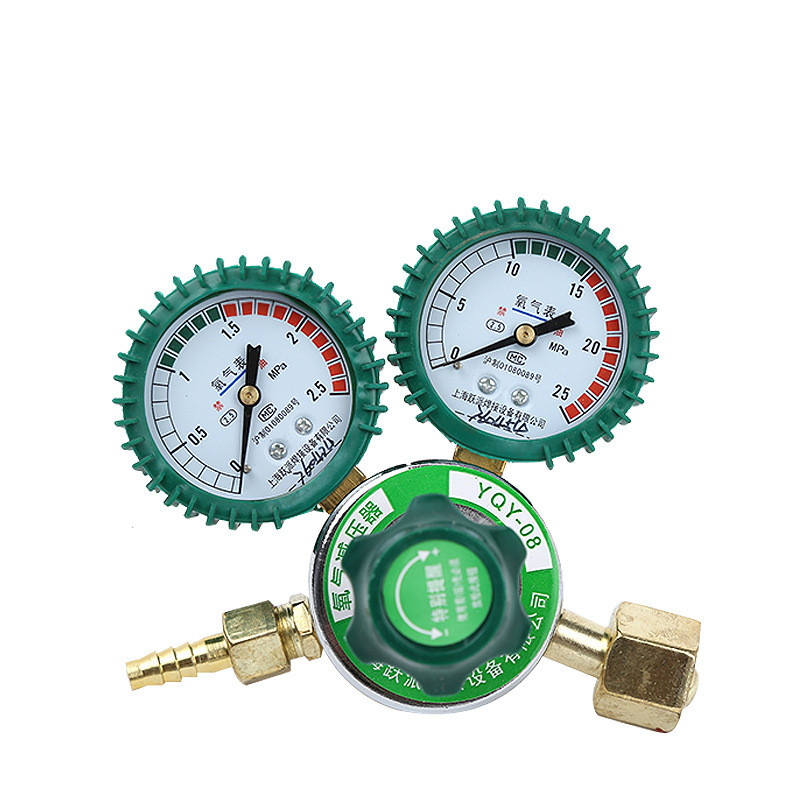

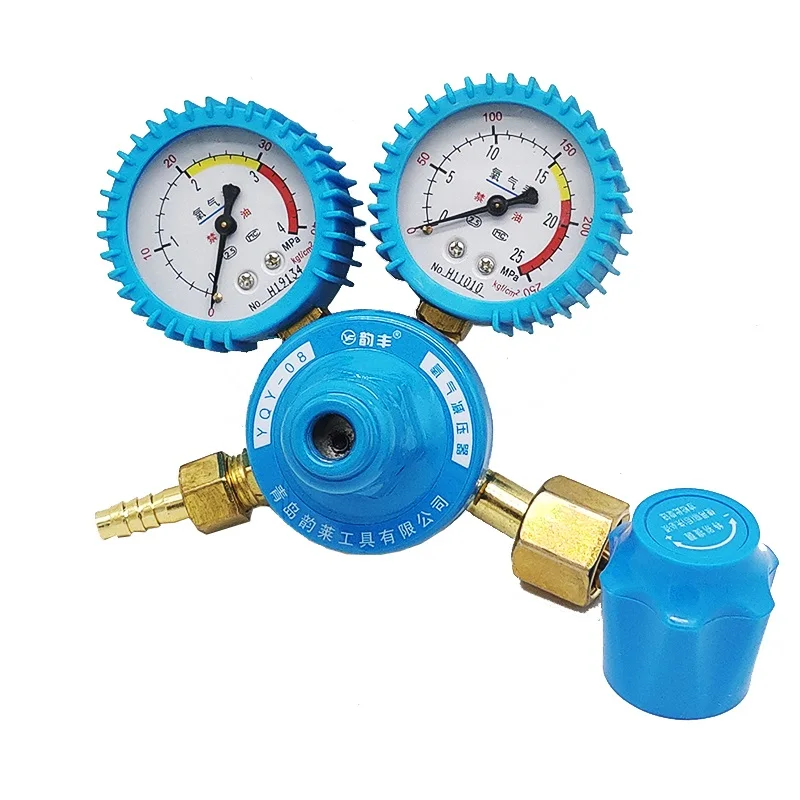

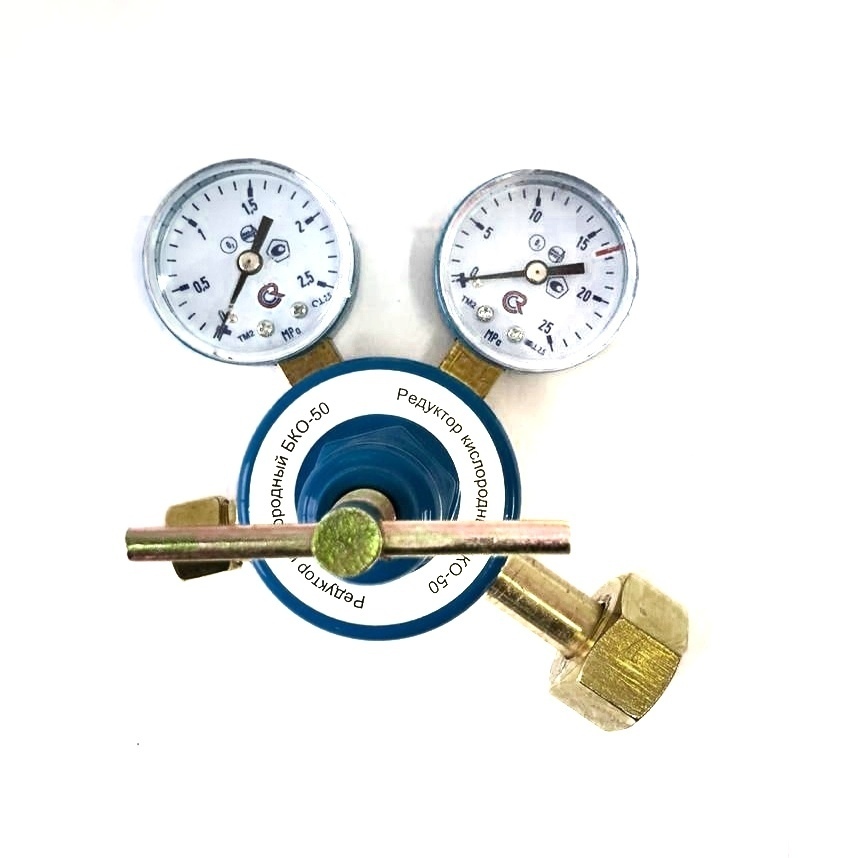

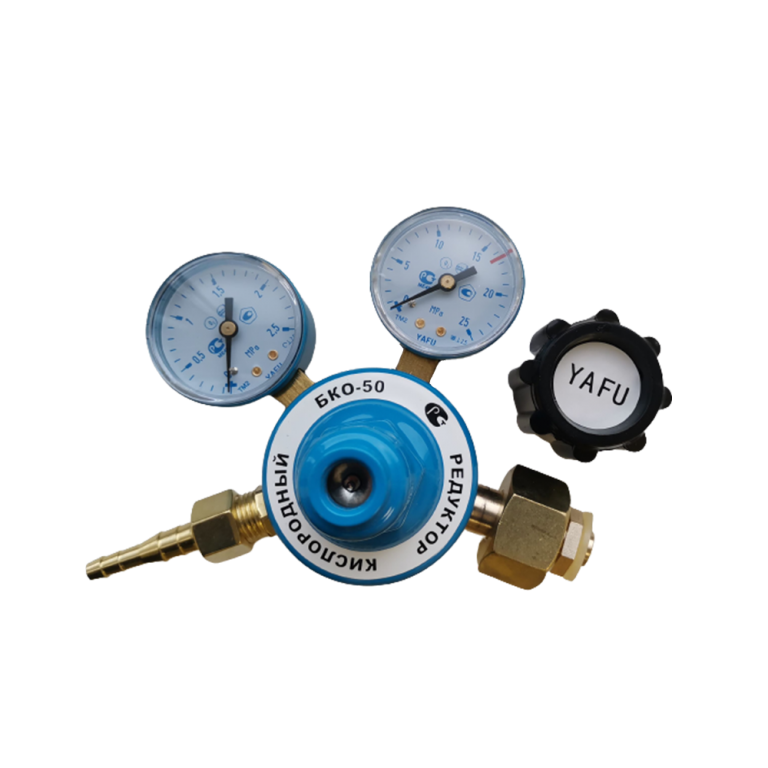

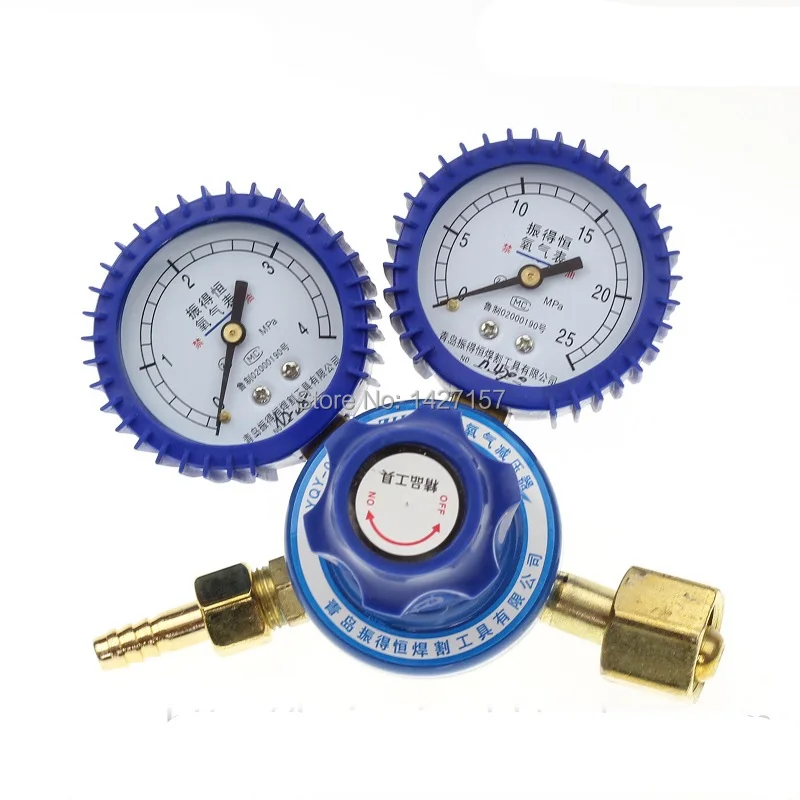

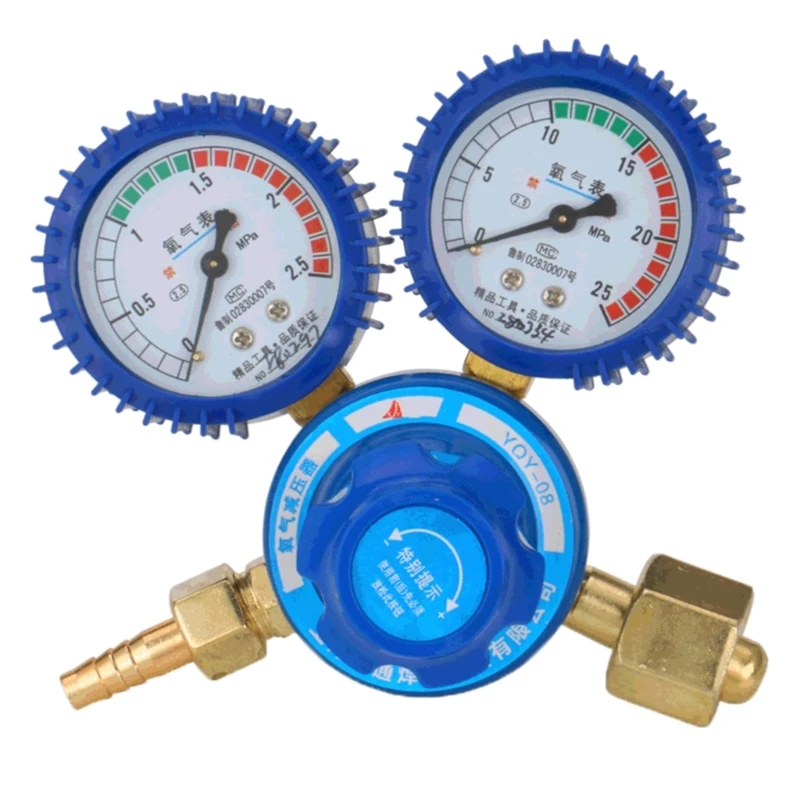

На рис. 11-20 показан регулятор давления кислорода с манометрами и фитингами.
​

Рисунок 11-20
Рисунок 11-20. Типичный кислородный регулятор с манометрами. (Uniweld Products, Inc.)

Существует два основных типа механизмов регулятора: сопло и шток. На рис. 11-21 показана конструкция регулятора соплового типа. На рис. 11-22 показано поперечное сечение регулятора штокового типа. На рис. 11-23 показано типичное сварочное оборудование для газокислородной сварки с регуляторами, установленными на каждом баллоне.

Рисунок 11-21 Рисунок 11-21. Схематический чертеж поперечного сечения регулятора давления соплового типа.

Рисунок 11-22 Рисунок 11-22. Вид в разрезе одноступенчатого регулятора. Обратите внимание на фильтр из спеченного металла под картриджем штокового клапана. (КОНКОА)

Рисунок 11-23
Рисунок 11-23. Оборудование для кислородно-газовой сварки с регуляторами кислорода и ацетилена правильно подключено и готово к использованию. (Victor, подразделение Thermadyne Industries, Inc.)

Большинство регуляторов имеют два манометра. Манометр высокого давления показывает давление в баллоне. Манометр низкого давления показывает рабочее давление или давление газа, подаваемого в горелку.
Доступны две разновидности регуляторов:

• Одноступенчатые регуляторы, снижающие давление в цилиндре до рабочего за один шаг. Пример — от 2000 до 5 фунтов на кв. дюйм (от 13790 кПа до 34,5 кПа).
• Двухступенчатые регуляторы, снижающие давление в баллоне до рабочего давления в две ступени или ступени. Пример — от 2000 до 200 фунтов на кв. дюйм (от 13790 кПа до 1379 кПа), затем от 200 до 5 фунтов на кв. дюйм (от 1379 кПа до 34,5 кПа).

Двухступенчатые регуляторы обеспечивают более точное регулирование давления и показания. Одноступенчатый регулятор должен снижать давление за один большой шаг с 2000 фунтов на квадратный дюйм до рабочего давления 3–20 фунтов на квадратный дюйм, поэтому он не так хорошо регулируется. Двухступенчатый регулятор более точен и лучше регулируется. Путем снижения давления до более низкого уровня в два этапа достигается более точное снижение давления.

Корпуса регуляторов обычно кованые или литые и изготавливаются из латуни, алюминия или нержавеющей стали. Манометры регулятора ввернуты в корпус регулятора. В корпус регулятора также ввинчен предохранительный клапан. Если давление внутри регулятора становится слишком высоким, предохранительный клапан сбрасывает давление, чтобы регулятор не сломался.

11.4.1 Регуляторы давления соплового типа

См. Рисунок 11-21 для иллюстрации регулятора давления соплового типа. В корпус ввинчен штуцер для крепления регулятора к цилиндру. Корпус регулятора обычно имеет резьбовые отверстия для манометра высокого и низкого давления. Линейные регуляторы, используемые с коллекторами подачи газа, могут иметь только одно отверстие для манометра низкого давления. Дополнительное отверстие используется для подсоединения шланга горелки к выходу низкого давления регулятора.

Мембрана или гибкий диск отделяет и герметизирует корпус от крышки. Мембранная пружина установлена ​​между диафрагмой и регулировочным винтом. Усилие на диафрагме регулируется с помощью регулировочного винта. Клетка или держатель прикреплены к корпусу диафрагмы со стороны. Эта клетка изгибается вниз в камеру корпуса регулятора. Сиденье прикреплено к клетке у дна камеры тела. Это седло постоянно прижимается пружиной корпуса к соплу.

Зазор между соплом и седлом регулируется положением диафрагмы. Линия, ведущая к форсунке, идет от цилиндра и имеет порт для подключения манометра высокого давления. В этой линии обычно располагается мелкоячеистое сито или керамический фильтр. Этот фильтр предотвращает попадание грязи и повреждение регулятора. Экран также служит пламегасителем и всегда должен оставаться на месте.

Если регулировочный винт в корпусе повернут «внутрь» (по часовой стрелке), пружина диафрагмы со стороны крышки преодолеет силу пружины корпуса. Затем диафрагменная пружина отодвинет седло от сопла, позволяя некоторому количеству газа пройти из цилиндра в корпус регулятора. Когда этот газ попадает в корпус регулятора, он создает давление в корпусе. Сила, создаваемая этим давлением, прижимает диафрагму к пружине диафрагмы. Движение диафрагмы вверх перемещает клетку и седло вверх. Это закрывает отверстие сопла. Давление падает, когда газ выходит из регулятора и проходит через шланг к горелке. Это действие позволяет пружине диафрагмы немного сместить диафрагму вниз. Форсунка и седельный клапан открываются и позволяют большему количеству газа поступать в корпус регулятора. Баланс пружины диафрагмы, толкающей диафрагму и седло в открытом положении, и давления под диафрагмой, толкающего седло в закрытое положение, поддерживает относительно постоянное рабочее давление, протекающее через регулятор.

​Примечание: Поток газа из баллона полностью прекращается, когда регулировочный винт на регуляторе полностью выкручен.

Эти регуляторы выпускаются с различной пропускной способностью газа и размерами отверстий сопла. Размеры диафрагмы, седла и пружины рассчитаны на обеспечение необходимого объема газа. Основные регуляторы предназначены для пропуска большого количества газа. Линейные регуляторы допускают подачу относительно небольшого количества газа. Пружины изготовлены из хорошей пружинной стали, а диафрагма может быть изготовлена ​​из латуни, фосфористой бронзы, листовой пружинной стали или нержавеющей стали.

Мембрана уплотнена в месте соединения диафрагмы и корпуса регулятора с помощью подходящих прокладок и зажимного действия между корпусом и крышкой. Сопло обычно изготавливается из бронзы, а седло может быть изготовлено из различных материалов, таких как нейлон, тефлон®, неопрен или некоторые патентованные материалы.

11.4.2 Регуляторы давления штокового типа

Регулятор штокового типа работает по тому же принципу, что и сопловой, но вместо сопла и седла в нем используется тарельчатый клапан и седло. На рис. 11-22 показан вид в разрезе типичного регулятора штокового типа.

Газ под высоким давлением поступает в камеру под седлом, когда клапан баллона открыт. Конструкция такова, что высокое давление и пружина корпуса прижимают клапан к седлу. Винт регулировки давления регулятора закручивается, чтобы заставить диафрагменную пружину и диафрагму опуститься. Мембрана толкает шток клапана вниз. Это движение вниз отталкивает клапан от седла.

По мере того, как давление под диафрагмой увеличивается, диафрагма поднимается, закрывая клапан. Газ из камеры низкого давления подается на факел.

Когда давление в камере низкого давления падает, диафрагменная пружина снова опускает диафрагму, шток и клапан. Это позволяет большему количеству газа высокого давления поступать в камеру низкого давления и снова перекрывать клапан. Это постоянное открытие и закрытие клапана при движении диафрагмы вверх и вниз регулирует рабочее (выходное) давление в близких заданных пределах.

Регуляторы штокового типа используются там, где требуется высокая скорость потока.
