Прижинные манометры, вакуумметры, мановакуумметры : виды и классификация, устройство, схема, принцип действия

• Железнодорожные манометры, устройство, принцип действия
• МПТИ (ВПТИ, МВПТИ) – устройство и работа приборов
• МТС-711-М1, МТС-712-М1, МТ2С-711-М1, МТ2С-712-М1 – принцип действия, устройство и работа приборов

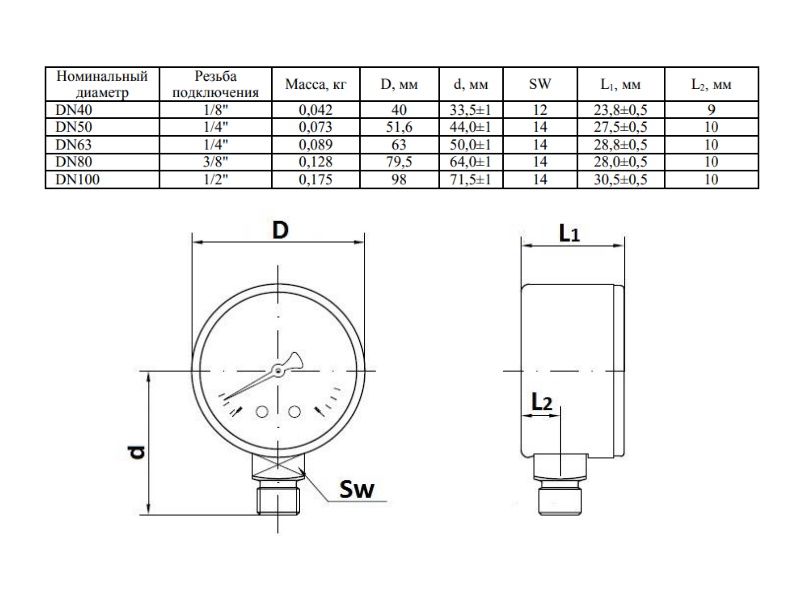

Манометры, мановакуумметры и вакуумметры данной группы относятся к приборам деформационного типа.

В качестве чувствительного элемента в них используются различные пружины, поэтому они называются пружинными в которых измеряемое избыточное, абсолютное или вакуумметрическое давление уравновешивается силами упругости пружины, степень деформации которой служит мерой давления.

Благодаря простоте и надежности конструкции пружинные приборы получили широчайшее распространение и использование в технологических процессах.

Классификация пружинных манометров, вакуумметров, мановакуумметров по виду пружин

• с трубчатой пружиной;
• с пластинчатой пружиной;
• с коробчатой пружиной.

	Устройство и принципиальная схема приборов с манометрической трубчатой пружиной Бурдона :
Трубчатые пружины представляют собой кругообразно согнутые трубки с овальным поперечным сечением. Давление измеряемой среды воздействует на внутреннюю сторону этой трубки, в результате чего овальное поперечное сечение принимает почти круглую форму. В результате искривления пружинной трубки возникают напряжения в кольцах трубки, которые разгибают пружину. Незажатый конец пружины выполняет движение, пропорциональное величине давления. Движение передается посредством стрелочного механизма на шкалу. Для измерений давления до 60 или 100 кгс/см2 применяются, как правило, согнутые с углом витка около 270°, кругообразные пружины. Для измерений давления с более высокими значениями используются пружины с несколькими лежащими друг над другом витками и одинаковым витковым диаметром (винтовая пружина) или со спиралеобразными витками, лежащими в одной плоскости (плоская спиральная пружина).

	Устройство и принципиальная схема приборов с пластинчатой пружиной :
Пластинчатые пружины представляют собой тонкие гофрированные мембраны кругообразной формы, которые зажимаются или привариваются по краю между двумя фланцами и вступают в соприкосновение с измеряемой средой только с одной стороны. Вызванный в результате такого соприкосновения прогиб пропорционален величине давления. Движение передается посредством стрелочного механизма на шкалу. Пластинчатые пружины обладают сравнительно высоким перестановочным усилием. В результате кольцеобразного крепления пластинчатые пружины менее восприимчивы к вибрациям по сравнению с трубчатыми пружинами, однако погрешность показаний при изменениях температуры у них больше. Благодаря опорам для мембран достигается повышенная стойкость к перегрузкам. Покрытия или фольга, наносимые на поверхность пластинчатых пружин обеспечивают защиту от коррозийных измеряемых сред. Широкие соединительные отверстия или открытые соединительные фланцы, а также возможности по промывке делают пластинчатые пружины, особенно пригодными при работе с высоковязкими, загрязненными или кристаллизующимися веществами.

	Устройство и принципиальная схема приборов с коробчатой пружиной :
Давление измеряемой среды воздействуют на внутреннюю сторону коробки, состоящей из двух кругообразных, гофрированных, герметично прилегающих друг к другу мембран. Возникающее под давлением поступательное движение пропорционально величине давления. Движение передается на шкалу с помощью стрелочного механизма. Манометры с коробчатой пружиной особенно пригодны для измерений давления газообразных сред. Защита от перегрузки возможна только в определенных границах. Для повышения чувствительности в манометре может устанавливаться ряд коробчатых пружин («пакет» коробчатых пружин).
