Манометр прибор – конструкция прибора для измерения давления, его разновидности и особенности

alexxlab | 06.02.2020 | 0 | Разное

Содержание

конструкция прибора для измерения давления, его разновидности и особенности

Очень часто в жизни, а особенно на производстве, приходится сталкиваться с таким прибором измерения, как манометр.

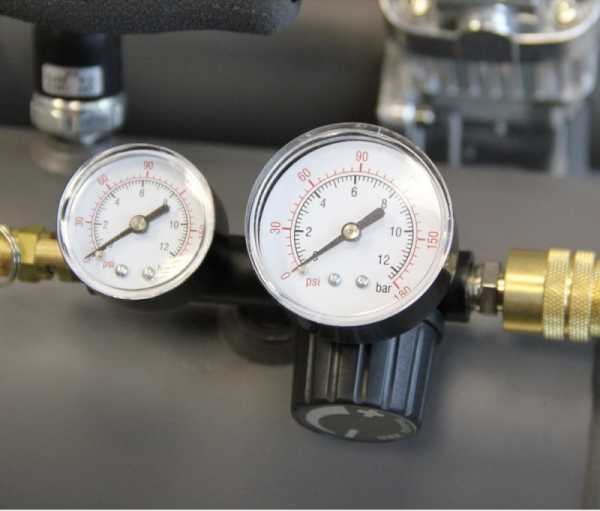

Манометр — это прибор для измерения избыточного давления. Из-за того, что эта величина может быть различной, приборы тоже имеют разновидности. Областей применения этих приборов очень много. Применяться они могут в металлургической промышленности, в любом механическом транспорте, жилищном и коммунальном хозяйстве, сельском хозяйстве, автомобилестроении и прочих отраслях.

Виды и конструкция прибора

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

  • Измерение величины в широком диапазоне.
  • Хорошие технические характеристики.
  • Надёжность.
  • Простота устройства.

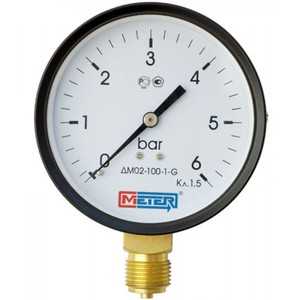

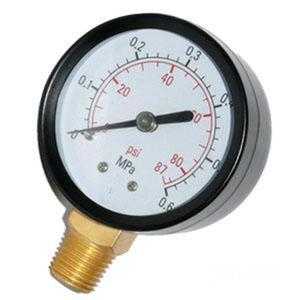

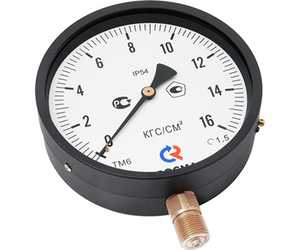

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида.

Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

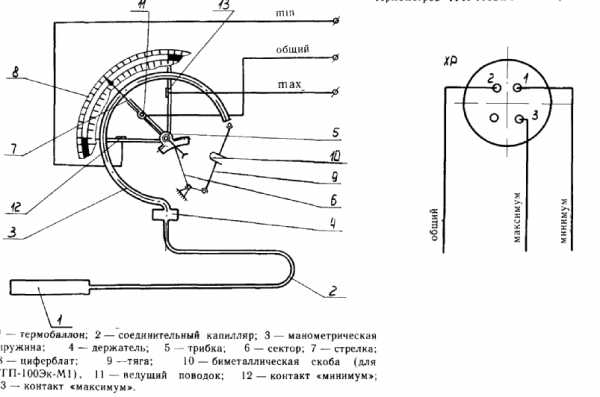

Конструкция прибора такова:

  • Корпус.
  • Стрелки прибора.
  • Шестерёнки.
  • Ось.
  • Поводок.
  • Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

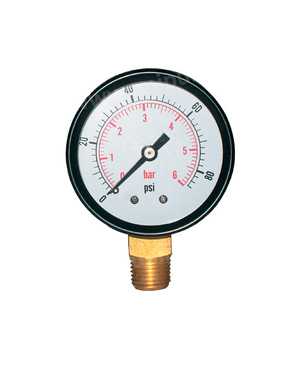

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.

Разновидности систем для измерения давления

Есть много разных манометров для измерения низкого и высокого давления. Но технические характеристики у них разные. Основным отличительным параметром является класс точности. Манометр будет показывать точнее, если значение будет меньше. Самые точные — цифровые устройства.

По своему назначению манометры бывают следующих видов:

  • Самопишущие. В них находится механизм, который на бумаге позволяет чертить график работы устройства.
  • Железнодорожные. Применяются в железнодорожном транспорте.
  • Судовые. Используются на морском и речном судне.
  • Эталонные. У них высокий класс точности. Именно поэтому их применяют для испытаний, регулировки и проверки прочих измерительных приборов давления.
  • Специальные. Используются для измерения величины разнообразных газов. В зависимости от того, для какого газа они предназначаются, имеют разные цвета корпуса и маркировочные буквы: для измерения горючих газов — красные, для негорючих — чёрные, жёлтые аммиачные (А), белые ацетиленовые (Ац), голубые кислородные (К).
  • Электроконтактные. В них имеется электросигнализация, которая позволяет регулировать измеряемую среду. Эти приборы подразделяются на два типа: на основе электроконтактной приставки и с микровыключателями.

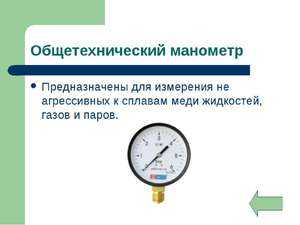

  • Общетехнические. Предназначены для измерения давления в различных средах. Ими можно мерить избыточные и вакуумметрические давления.

По принципу работы выделяют такие типы:

  • Пьезоэлектрические. Основываются на пьезоэффекте. В кристалле кварца появляется заряд при механическом воздействии.
  • Деформационные. Основываются на деформации чувствительного элемента (мембраны, сильфона, пружины и прочих), который при деформации действует на стрелку.
  • Жидкостные. Их основой является трубка, заполненная жидкостью. Они могут быть двух видов: с одной или двумя трубками. Приборы с двумя трубками используются для того, чтобы в разных средах сравнивать давление.
  • Поршневые. Они состоят из цилиндра, внутрь которого вставлен поршень.

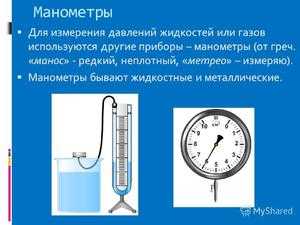

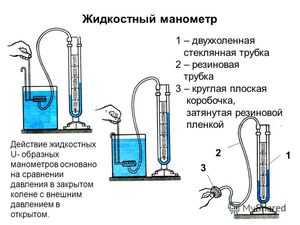

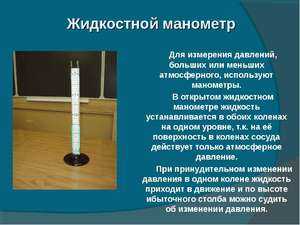

Жидкостные системы измерения

Величина в этих манометрах измеряется при помощи уравновешивания веса жидкостного столба. Мерой давления является уровень жидкости в сообщающихся сосудах. Этими приборами можно измерять величину в пределах 10−105 Па. Они нашли своё применение в лабораторных условиях.

По сути, это U-образная трубка, где находится жидкость с большим удельным весом в сравнении с той жидкостью, в которой непосредственно измеряется гидростатическое давление. Такой жидкостью чаще всего является ртуть.

К этой категории можно отнести рабочие и общетехнические приборы типа ТВ-510, ТМ-510. Эта категория наиболее востребована. С их помощью измеряют давление неагрессивных и некристаллизующихся газов и паров. Класс точности этих приборов: 1, 1.5, 2.5. Они нашли своё применение в производственных процессах, при транспортировке жидкостей, в системах водоснабжения и на котельных.

Электроконтактные приборы

В эту категорию можно отнести мановакуумметры и вакуумметры. Предназначаются они для измерения величины газов и жидкости, которые по отношению к латуни и стали являются нейтральными. Конструкция в них такая же, как и у пружинных. Отличие лишь в больших геометрических размерах. Из-за устройства контактных групп корпус электроконтактного прибора большой. Этот прибор на давление в контролируемой среде может воздействовать благодаря размыканию/замыканию контактов.

Благодаря используемому электроконтактному механизму этот прибор можно использовать в системе аварийной сигнализации.

Образцовые измерители

Предназначается это устройство для проверки манометров, которые измеряют величину в лабораторных условиях. Основным их назначением является проверка исправности данных рабочих манометров. Отличительной чертой служит очень высокий класс точности. Он достигается благодаря конструктивным особенностям и зубчатому зацеплению в передаточном механизме.

Специальные устройства

Эти приборы применяются в различных промышленных отраслях для измерения давления таких газов, как ацетилен, кислород, водород, аммиак и прочие. В основном измерять давление специальным манометром можно только у одного типа газа. На каждом приборе указывается тот газ, для которого он предназначается. Прибор также окрашен в цвет газа, для которого его можно использовать. Пишется и начальная буква газа.

Есть ещё и виброустойчивые специальные манометры, которые способны работать при сильных вибрациях и большом пульсирующем давлении окружающей среды. Если применять обычный манометр в подобных условиях, то он быстро сломается, так как из строя выйдет передаточный механизм. Главным критерием таких приборов является коррозионно-стойкая сталь корпуса и герметичность.

Аммиачные системы должны быть коррозионно-стойкими. В изготовлении измерительного механизма ацетиленовых не допускают сплавов меди. Связано это с тем, что при контакте с ацетиленом есть риск образования ацетиленистой взрывоопасной меди. Кислородные механизмы должны быть обезжиренными. Это связано с тем, что в некоторых случаях даже незначительный контакт чистого кислорода и загрязнённого механизма может вызвать взрыв.

Самопишущие приборы

Отличительной чертой таких приспособлений является то, что они способны на диаграмме записывать измеряемое давление, которое позволит увидеть изменения в определённое время. Своё применение они нашли в промышленности с неагрессивными средствами и энергетике.

Судовые и железнодорожные

Судовые манометры предназначены для того, чтобы измерить вакуумметрическое давление жидкостей (воды, дизельного топлива, масла), пара и газа. Их отличительными чертами является высокая влагозащита, устойчивость к вибрациям и климатическим воздействиям. Применяются в речном и морском транспорте.

Железнодорожные, в отличие от обычных манометров, давление не показывают, а преобразовывают в сигнал прочего типа (пневматический, цифровой и прочие). Для этих целей используются разные методы.

Активно такие преобразователи применяются в системах автоматики, управления технологическими процессами. Но несмотря на своё назначение, их активно используют в отраслях атомной энергетики, химической и нефтедобычи.

Виды измерительных приборов

Приборы для измерения давления подразделяются на такие разновидности:

  • Тягонапоромеры — это мановакуумметр, который имеет крайние пределы измерения не выше 40 кПа.
  • Тягомеры — вакуумметр, который имеет предел измерения равный (-40) кПа.
  • Напорометр — это манометр малого избыточного давления (+40) кПа.
  • Мановакуумметры — это устройства, которые способны измерять как вакуумметрическое, так и избыточное давление в пределах 60−240000 кПа.
  • Вакуумметр — устройство, измеряющее разрежение (давление, которое ниже атмосферного).

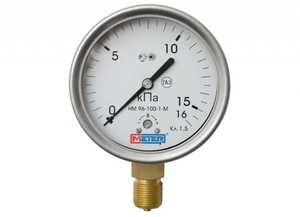

  • Манометр — устройство, которое способно измерять избыточное давление, то есть разность между абсолютным давлением и барометрическим. Его пределы колеблются от 0,06 до 1000 МПа.

Большинство импортных и отечественных манометров изготавливаются по всем общепринятым стандартам. Именно по этой причине существует возможность замены одной марки на другую.

При выборе прибора необходимо опираться на такие показатели:

  • Расположение штуцера — осевое или радиальное.
  • Диаметр резьбы штуцера.
  • Класс точности прибора.
  • Диаметр корпуса.
  • Предел измеряемых значений.

Манометр ионизационный

Манометры ионизационные являются самыми чувствительными приборами измерения для очень маленького давления. Они производят замеры косвенно через измерение тех ионов, которые образуются при бомбардировке газов электронами. Чем меньше плотность газа, тем меньше будет образовано ионов. Калибрование ионизационного манометра нестабильно. Оно зависит от природы газа, который измеряется. А эта природа известна не всегда. Могут быть они откалибрированы через сравнение со значениями манометра Мак Леода, которые от химии независимы и более стабильны.

Термоэлектроды с атомами газа ударяются и регенерируют ионы. Они притягиваются к электроду под напряжением, которое для них подходит (это подходящее напряжение называется коллектором). В коллекторе ток пропорционален скорости ионизации, которая в системе является функцией давления. Именно так при помощи измерений тока коллектора можно определить газовое давление.

Большинство ионных манометров подразделяются на три вида:

  1. Холодный катод.
  2. Горячий катод. Электрически нагреваемая нить накала образует электронный луч. В этом случае электроны проходят через прибор и вокруг себя ионизируют молекулы газа. Ионы, которые образовались, скапливаются на электроде с отрицательным зарядом.
  3. Прибор с вращающимся ротором. Он отличается высокой ценой и чувствительностью.

Калибрование ионных манометров очень чувствительно к химическому составу измеряемых газов, конструкционной геометрии, поверхностным напылениям и коррозии. Непригодной их калибровка может стать при включении в среде очень низкого или атмосферного давления.

Измерять давление необходимо во многих промышленных отраслях, вот только приборы для этого используют различные. Но независимо от этого данная величина ничем, кроме манометра, не определяется.

tokar.guru

какое давление показывает манометр, устройство манометра и как им измерять

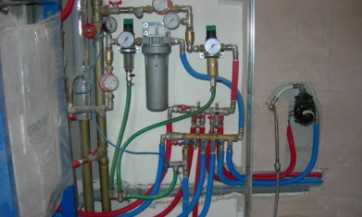

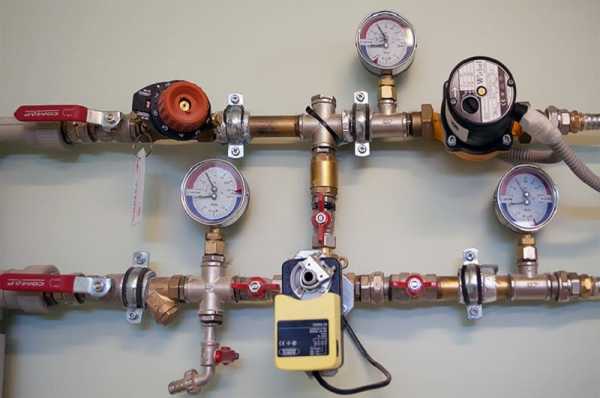

Ни одно современное здание не обходится без отопительной системы. А для ее стабильной и безопасной эксплуатации требуется точный контроль давления теплоносителя. Если давление в пределах гидравлического графика стабильное, то отопительная система работает нормально. Однако при ее повышении появляется риск разрыва трубопровода.

Понижение давления также может привести к таким негативным последствиям, как, например, образование кавитации, то есть в трубопроводе образуются пузырьки воздуха, которые, в свою очередь, могут вызвать коррозию. Поэтому поддерживать нормальное давление крайне необходимо, и благодаря манометру это становиться возможным. Помимо отопительных систем такие приборы применяются в самых различных областях.

Описание и назначение манометра

Манометр представляет собой прибор, измеряющий уровень давления. Существуют такие виды манометров, которые применяются в самых разных отраслях, и, разумеется, для каждой из них предназначен свой манометр. Для примера можно взять барометр — прибор, предназначенный для измерения давления атмосферы. Они широко применяются в машиностроении, в сельском хозяйстве, в строительстве, в промышленности и в других сферах.

Эти приборы измеряют давление, и это понятие растяжимое, по крайней мере, и у этой величины также есть свои разновидности. Чтобы ответить на вопрос о том, какое давление показывает манометр, стоит рассмотреть этот показатель в целом. Это величина, определяющая отношение силы, действующей на единицу площади поверхности, перпендикулярно этой поверхности. Практически любой технологический процесс сопровождается этой величиной.

Виды давления:

  • атмосферное — давление атмосферы земли, которое создается массой воздушного столба;
  • абсолютное давление —это показатель, отсчет которого с учетом атмосферного, начинается с нуля;
  • избыточное — под избыточным подразумевают разность двух показателей атмосферного и абсолютного;
  • вакуум или, другими словами, разряженное — наоборот, представляет собой разницу абсолютного и атмосферной или барометрической величины;
  • дифференциальное — это разность между двумя измеряемыми показателями, которые не имеют отношения к природным показателям.

Для измерения каждого из перечисленных выше видов показателей существуют определенные типы манометров.

Классификация приборов

Типы манометров различаются по двум признакам: по виду измеряемого ими показателя и по принципу действия.

По первому признаку они подразделяются на:

  • приборы, предназначенные для измерения атмосферного давления, иначе они называются барометры;
  • приборы, измеряющие избыточное и абсолютное;
  • вакуумметры, призваны измерять разность атмосферного и абсолютного давлений;
  • напорометры, измеряют малое (до 40 кПа) избыточное давление;
  • тагометры, вид вакуумметра, которое измеряет избыточное давление верхнего предела 40 кПа;
  • дифференциальные манометры, измеряют разность давлений.

Они работают по принципу уравновешивания разницы давлений определенной силой. Поэтому устройство манометров разное, в зависимости от того, как именно происходит это уравновешивание.

По принципу действия они делятся на:

  • жидкостные, уравновешивание разницы давлений в таких приборах происходит за счет гидростатического давления столба жидкости, в устройстве используется принцип сообщающихся сосудов;
  • пружинные имеют простую конструкцию, и широко применяются для измерения давления среды в широких диапазонах;
  • мембранные, основаны на пневматической компенсации, уравновешивание давления происходит за счет силы упругости мембранной коробки;
  • электроконтактные, применяются в автоматических системах контроля и сигнализации, поскольку с их помощью можно регулировать измеряемую среду благодаря встроенному в корпус электроконтактному механизму;
  • дифференциальные используются для измерения уровня жидкостей под напором расхода жидкости, пара и газа с помощью диафрагм.

По назначению существуют такие виды манометров, как:

  • общетехнические приборы применяются для измерения напора жидкостей, газов и паров, химически нейтральных к сплавам меди;
  • кислородные, они производятся в корпусах голубого цвета с указанием О2 на циферблате, применяются для измерения кислородного давления в баллонах или вакуумах;
  • ацетиленовые применяются для контроля избыточного давления ацетилена;
  • эталонные применяются в целях проверки других приборов, поскольку они обладают большой точностью;
  • судовые применяются в судах и морском транспорте;
  • железнодорожные используются на железнодорожном транспорте;
  • самопишущие имеют встроенный механизм, который позволяет воспроизводить на бумаге результат работы.

Устройство и принцип действия

Устройство манометра может иметь различную конструкцию в зависимости от вида и предназначения. Так, например, устройство, измеряющее напор воды, имеет довольно простую и понятную конструкцию. Она состоит из корпуса и шкалы с циферблатом, которая отображает значение. В корпусе имеется встроенная пружина трубчатая либо мембрана с держателем, трипко-секторным механизмом и упругий элемент. Прибор функционирует по принципу уравнивания давления за счет силы изменения формы (деформации) мембраны либо пружины. А деформация, в свою очередь, приводит в движение чувствительный упругий элемент, действие которого отображается на шкале с помощью стрелки.

Жидкостные манометры состоят из длинной трубки, которую наполняют жидкостью. В трубке с жидкостью находится подвижная пробка, на которую влияет рабочая среда, измерять силу напора следует в зависимости от перемещения уровня жидкости. Манометры могут предназначаться для измерения разницы, такие устройства состоят из двух трубок.

Поршневые — состоят из цилиндра и поршня, расположенного внутри. Рабочая среда, в которой измеряется давление воздействует на поршень и уравновешивается грузом некоторой величины. Когда показатель изменяется, поршень перемешается и приводит в действие стрелку, которая показывает значение давления.

Термопроводные состоят из нити накаливания, которые нагреваются, когда через них пропускается электрический разряд. Принцип работы таких приборов основан на снижении теплопроводности газа с давлением.

Манометр Пирани назван так в честь Марчелло Пирани, который впервые сконструировал устройство. В отличие от термопроводных, состоит из металлической проводки, которая также нагревается во время прохождения через нее тока и охлаждается под воздействием рабочей среды, а именно газа. При уменьшении давления газа снижается и эффект охлаждения, а температура проводки возрастает. Величина измеряется посредством измерения напряжения в проводе во время прохождения через нее тока.

Ионизационные являются самыми чувствительными устройствами, которые используются для вычисления малых давлений. Как следует из названия устройства, его принцип работы основывается на измерении ионов, которые образуются под воздействием электронов на газ. Количество ионов зависит от плотности газа. Однако ионы имеют очень нестабильную природу, которая напрямую зависит от рабочей среды газа или пара. Поэтому для уточнения применяются другой вид манометра Мак Леода. Уточнение происходит за счет сравнения показателей ионизационного манометра, с показаниями прибора Мак Леода.

Существует два вида ионизационных устройств: с горячим и холодным катодом.

Первый вид был сконструирован Баярдом Аллертом, состоит из электродов, которые работают в режиме триода, а в качестве катода выступает нить накала. Самый распространённый вид горячего катода — ионный манометр, в конструкции которого помимо коллектора, нити и сетки встроен небольшой ионный коллектор. Такие приборы очень уязвимы, они могут легко потерять калибровку, в зависимости от условий работы. Поэтому показания этих приборов всегда логарифмичны.

Холодный катод также имеет свои разновидности: интегрированный магнетрон и манометр Пеннинга. Их главное отличие заключается в положении анода и катода. В конструкции этих приборов нет нити накалывания, поэтому им для работы им требуется напряжение до 0,4 кВт. Использовать такие устройства не эффективно при низком уровне давления. Поскольку они могут просто не заработать и не включиться. Принцип их работы основан на выработке тока, что невозможно при полном отсутствии газа, особенно для манометра Пеннинга. Так как устройство работает только в определенном магнитном поле. Оно необходимо для создания нужной траектории движения ионов.

Маркировка по цвету

Манометры, измеряющие давление газа, имеют цветные корпуса, их специально окрашивают в различные цвета. Существует несколько основных цветов, которые используются для окрашивания корпуса. Как, например, манометры, которые измеряют давление кислорода, имеют корпус голубого цвета с условным обозначением О2, аммиачные манометры имеют корпус, окрашенный в желтый цвет, ацетиленовые — белого цвета, водородные — темно-зеленого, хлорные — серого. Приборы, измеряющие давление горючих газов, окрашиваются в красный цвет, а негорючих —черный.

Преимущества использования

В первую очередь, стоит отметить универсальность манометра, который заключается в возможности контролировать давление и поддерживать ее на определенном уровне. Во-вторых, устройство позволяет получить точные показатели нормы, так и отклонение от них. В-третьих, доступность практически любо человек может себе позволить приобрести данный прибор. В-четвертых, устройство способно работать стабильно и бесперебойно на протяжении длительного времени, и не требует специальных условий или навыков.

Использование таких устройств в таких областях, как медицина, химическая промышленность, машино- и автомобилестроение, морской транспорт и других требующих точного контроля давления, значительно облегчает работу.

Класс точности прибора

Манометров очень много, и каждому виду присваивается определенный класс точности согласно предписаниям ГОСТ, под которым понимается допустимая погрешность, выражающаяся в процентном отношении к диапазону измерений.

Существует 6 классов точности: 0,4; 0,6; 1; 1,5; 2,5; 4. У каждого типа манометра они также различаются. Приведенный выше список относится к рабочим манометрам. Для пружинных устройств, к примеру, соответствуют следующие показатели 0,16; 0,25 и 0,4. Для поршневых — 0,05 и 0,2 и так далее.

Класс точности имеет обратно пропорциональную зависимость от диаметра шкалы прибора и от типа прибора. То есть, если диаметр шкалы больше, то точность и погрешность манометра уменьшается. Класс точности условно принято обозначать следующими латинскими буквами KL также можно встретить и CL, которая указывается на шкале прибора.

Значение погрешности можно вычислить. Для этого используется два показателя: класс точности или KL и диапазон измерений. Если класс точности (KL) равен 4, то диапазон измерений составит 2,5 МПа (Мегапаскаль), а погрешность будет равна 0,1 МПа. Вычисляется по формуле произведение класса точности и диапазона измерений, деленное на 100. Поскольку погрешность выражается в процентах, результат нужно переводить в проценты путем деления на 100.

Помимо основного вида, существует и дополнительная погрешность. Если для вычисления первого вида используются идеальные условия или натуральные величины, влияющие на особенности конструкции прибора, то второй вид напрямую зависит от условий. Например, от температуры и вибрации или других условий.

tokar.guru

Манометры для измерения давления воды – устройство, виды и отличия от манометров для воздуха

Манометр – это прибор, позволяющий измерить давление в водной системе или среде. С помощью этого простого устройства можно получить точные показатели давления в любой точке трубопровода или насосного агрегата. Ниже изучим конструкцию, принцип работы и отличия между разными видами манометров.

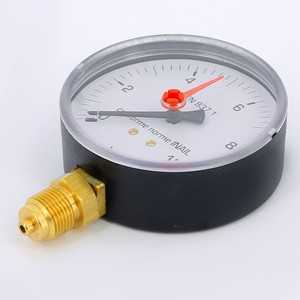

Устройство манометра для измерения давления воды

Манометр для измерения давления воды в водопроводе обладает очень простой конструкцией. Прибор состоит из корпуса и шкалы, на которой указывается измеряемая величина. Внутри корпуса может быть расположена трубчатая пружина или двухпластинчатая мембрана. Также внутри устройства находится держатель, трибко-секторный механизм и упругий чувствительный элемент.

Принцип действия прибора основывается на уравновешивании показателей давления посредством силы деформации мембраны или пружины. В результате этого процесса упругий чувствительный элемент смещается, что приводит в действие показывающую стрелку устройства.

Классификация манометров по принципу работы

В наши дни работающие в условиях давления устройства используются практически во всех сферах жизнедеятельности человека. Следовательно, вместе с ними применяются и манометры, дающие точную информацию о показателях давления. При этом измерительные приборы могут отличаться между собой по конструкции и принципу действия. Имеющиеся на рынке устройства делятся на такие виды:

  • Поршневые манометры – в их устройство входит цилиндр, внутри которого располагается поршень. При работе на одну часть поршневого насоса действует рабочая среда – газ или жидкость, а с другой – давление груза определенной величины. Вместе с перемещением бегунка в действие приводится стрелка на шкале прибора;
  • Жидкостные манометры – в их конструкцию входит трубка, внутри которой находится жидкость и подвижная пробка. В процессе использования жидкостного манометра рабочая жидкость воздействует на пробку, в результате чего меняется уровень жидкости внутри трубки. В этот момент начинает двигаться стрелка прибора;
  • Деформационные манометры – внутри таких приборов располагается мембрана, деформация которой приводит в действие указательную стрелку над шкалой устройства.

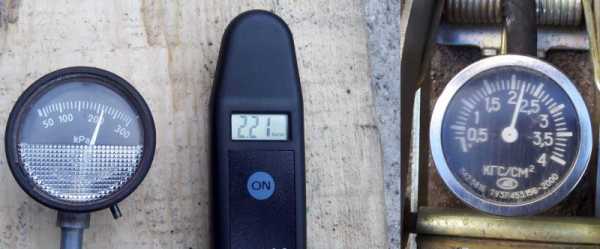

Современные манометры также делятся между собой на механические и электронные устройства. Механический манометр для насоса или системы водоснабжения имеет простую конструкцию, однако не может достаточно точно измерить давление. В конструкцию электронного прибора входит контактный узел, который более точно измеряет давление рабочей среды.

По способу использования манометры делятся между собой на такие виды:

  • Стационарные – такие приборы монтируются и применяются только на определенном агрегате без возможности демонтажа измерительного устройства. Зачастую на используемом агрегате также применяется регулятор давления для воды с манометром;
  • Переносные – эти измерительные приборы могут демонтироваться и использоваться для работы с разными агрегатами и в различных системах. Переносной прибор обладает меньшими габаритами.

Каждый из перечисленных видов приборов нашел свое активное применение. Многие из современных моделей используются в системе отопления частного дома или в квартире, другие – применяются для обслуживания крупных промышленных предприятий.

Чем отличается манометр для воды от манометра для воздуха?

Не знакомые с измерительными приборами люди часто не могут отличить манометр давления воды в системе водоснабжения от прибора, который используется для измерения давления воздуха и газа. Внешне оба эти устройства практически не отличаются друг от друга. Тем не менее, различие между ними все-таки есть.

Разница между манометром для воды и воздуха заключается в конструкции и принципе их действия. В приборах для воды роль чувствительного элемента играет мембрана и сосуд с жидкостью. В воздушных манометрах чувствительным элементом служит трубчатая пружина, которая при работе заполняется газом или воздухом.

Как проверить давление воды без манометра?

Узнать показатели давления воды в трубопроводе можно без помощи манометра. Все, что для этого требуется – это использовать самодельное приспособление из прозрачного 2-метрового шланга, которое очень просто изготовить своими руками.

В основном, шланг применяется с целью получения замеров давления воды на выходе из крана. Чтобы узнать нужные показатели, один конец шланга вставляется в кран, а второй закупоривается пробкой. После этого в шланг нужно впустить немного воды.

Прежде, чем начать «эксперимент», потребуется выполнить 2 условия:

  • Установить шланг в вертикальное положение;
  • Переместить нижний конец шланга так, как указано в схеме.

Далее определить приблизительное давление воды можно по указанной формуле: P=Pатм*H0/h2, где:

  • P – давление в системе, измеряемое в атмосферах;
  • Pатм – давление, которое присутствует внутри шланга до момента открытия крана;
  • H0 – высота воздушного столба внутри шланга до момента открытия крана;
  • h2 – высота воздушного столба после заполнения шланга водой.

Нужно отметить, что собранное приспособление по принципу действия полностью повторяет обыкновенный жидкостный манометр.

Проверка давления исходя из расхода воды

Второй способ определения давления заключается в выполнении расчетов с использованием данных о количестве воды, вытекающей из крана. Помимо этих данных, также потребуется:

  • Узнать конфигурацию трубопровода и определить, из какого материала он изготовлен;
  • Рассчитать диаметр трубы;
  • Определить интенсивность вытекания жидкости;
  • Определить степень открытия крана.

Чтобы рассчитать давление, понадобится мерная 3-литровая емкость и секундомер. Емкость нужно подложить под кран и засечь время, за которое она полностью наполнится водой.


Определить приблизительное давление можно уже после выполненной операции, однако полученные результаты будут очень неточными. Ведь в любом случае банка будет полностью заполнена менее, чем за 10 секунд, из-за чего полученная величина давления будет значительно меньше, чем по регламенту. Тем не менее, отталкиваться всегда нужно от того, что 3-литровая емкость будет полностью заполняться водой за 7 и менее секунд. В таком случае давление внутри трубопровода будет наиболее приближенным к регламентированному.

sadovij-pomoshnik.ru

Электрические манометры-принцип действия,устройство

В научно-исследовательских работах применяется электрический манометр.

Он предназначен для измерения давления на участке цепи. Устройство имеет такие преимущества, как компактный размер по сравнению с другими, простота в использовании, возможность управления на расстоянии и обеспечение точности проводимых измерений. Выпуск приборов строго ограничен, не предусмотрено серийное производство.



Все устройства делятся по типу:

  • индуктивные;
  • емкостные;
  • тензометрические;
  • пьезоэлектрические.

Также приборы разделяются по принципу работы:

  • пружинные;
  • жидкостные;
  • мембранные;
  • сильфонные.

Принцип действия каждого вида основан на механическом сопротивлении под действием силы. Манометры, которые определяют давление, связаны с его изменением. Они помогают его определять, контролировать и регулировать. Сферой применения является химическая промышленность, теплоэнергетика, пищевая отрасль и нефтепромышленность.

Устройство манометра





Среди плюсов данного прибора могу отметить его комплектацию. В одном прочном корпусе есть основная система и все необходимые контакты. Благодаря этому не приходится устанавливать лишние фитинги.

Я отмечу также одно единственное отрицательное качество данного устройства – его небольшая мощность. Это позволяет экономить энергию при работе прибора.

Помимо прочного корпуса манометр состоит из измерительного блока, ионизатора и камеры, внутри которой находится небольшая пластина. Также там размещается активный источник энергии, за счёт которого осуществляется всё действие. Снаружи корпуса есть шкала, помогающая отслеживать измерение давления. Она перемещается на несколько делений в зависимости от показателей. Весь механизм закрыт прозрачным стеклом.

Внутри установлен электрический преобразователь, которой способствует перемещению энергии. Под действием давления образуется сила, действующая на участок цепи. Измерительный блок имеет достаточно простое строение. Он состоит из двух сильфонов, которые связаны с основным рычагом, преобразующим энергию.

Принцип действия

Основной принцип действия электрического манометра основывается на уравновешивании давления под действующей силой. При этом один его конец должен быть запаян в основной держатель, а второй связан с последовательным механизмом. Он преобразует прямое перемещение элемента и закольцовывает его по основной стрелке.





Во время использования манометра под действием давления меняются определённые характеристики материала. При этом на третьей мембране возникает сила, которая определяется её площадью. Эта сила совмещает обе пластины из кварца, в результате чего появляется заряд с такой же силой. Далее этот заряд превращается в обычный сигнал, после чего поступает по линиям связи к устройствам измерения.

В некоторых системах манометры заменяют реле. Когда оно срабатывает, происходит замыкание контактов, подключается основная обмотка к блоку питания. Затем перекрываются контакты питания, передавая энергию на насосный движок. В результате этого запускается работа насоса. Во время снижения уровня вещества в сосуде давление падает и весь процесс начинается заново. Измерение слишком высокого давления или, наоборот, слишком слабого приводит к некоторым трудностям. В этом случае электрические манометры хорошо справляются с поставленной задачей и помогают определить давление на любом уровне.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

elektronchic.ru

Манометры для измерения давления: устройство, классификация, выбор

В различных сферах деятельности применяется просто огромное количество измерительных приборов. Большое распространение получили манометры давления. Их предназначение заключается в измерении избыточного давления. Существует просто огромное количество вариантов исполнения манометров, все они характеризуются своими определенными эксплуатационными характеристиками. Прибор для измерения давления газа или жидкостей производится в соответствии с установленными стандартами.

Манометры давления

Устройство прибора

Манометр для измерения давления производится самыми различными компаниями. Классическая конструкция представлена сочетанием следующих элементов:

  1. Корпус предназначен для защиты внутреннего механизма от воздействия окружающей среды. Чаще всего при его изготовлении применяется металл с высокой коррозионной стойкостью.
  2. Стрелка прибора выступает в качестве индикатора. Она может делать один оборот вокруг своей оси.
  3. Шестеренки предназначены для непосредственной передачи вращения стрелке. Они находятся внутри конструкции.
  4. Устройство манометра для измерения давления обладает поводком и зубчатым сектором.

Конструкция прибора имеет между зубьями и шестеренками специальную пружину, которая исключает вероятность мертвого хода.

Устройство манометра

Измерительная шкала аналоговая, подбирается в зависимости от того, давление какой среды измеряется.

Манометр прибор работает по следующему принципу действия:

  1. Давление измеряемой среды поступает во внутреннюю часть конструкции.
  2. Свободный конец трубки в попытке выравнивания перемещается, за счет чего обеспечивается передача вращения стрелке.

Деформация трубки прямо пропорциональна тому, какое значение показывает устройство. Благодаря простоте конструкции она надежная, получила широкое распространение в самых различных отраслях.

Классификация приборов

В продаже встречаются различные виды манометров. Основная классификация проводится по назначению конструкции:

  1. Самопищущие сегодня применяются крайне редко. Их конструктивные особенности определяют возможность получения графиков на бумаге. Подобное устройство способно не только указывать текущий показатель, но также и происходящие изменения. Свое применения они нашли в энергетике и в сфере работы с неагрессивными веществами.
  2. Судовые требуются в качестве измерительного прибора на речных суднах. Они могут замерять давление различных жидкостей, к примеру, воды или дизельного топлива. За счет создания особой конструкции устройство защищено от воздействия окружающей среды и климата, повышена защита от вибрационной нагрузки.
  3. Железнодорожные сконструированы так, чтобы могли использоваться при сборке железнодорожного транспорта.
  4. Эталонные характеризуются высокой точностью. Именно поэтому они устанавливаются для проверки работы иных измерительных приборов, испытания приборов и их контроля.
  5. Специальные манометры используются для получения информации о различных газообразных веществ. Стоит учитывать, что в продаже встречаются варианты исполнения, предназначенные для работы с различными газами. Для их обозначения могут использоваться различные цвета и специальные обозначения.
  6. Общетехнические могут использоваться в качестве манометра давления самой различной среды. Именно подобной конструкцией измеряется избыточное вакуумное давление.
  7. Электроконтактные характеризуются тем, что могут использоваться для регулирования измеряемой среды. Все они делятся на две основные категории: приставки и небольшие выключатели.

Классификация манометров

Также выделяют следующие типы манометров для измерения давления:

  1. Деформационные характеризуются тем, что имеют различные чувствительные элементы, которые воспринимают оказываемое давление. В качестве деформируемого элемента применяются пружины и мембраны.
  2. Пьезоэлектрические имеют внутри кристалл кварца, который воспринимает электрический сигнал при механическом воздействии.
  3. Поршневые состоят из подвижного поршня. При эксплуатации на него оказывается воздействие, за счет которого поршень передвигается.
  4. Жидкостные имеют трубку, заполненную специальным веществом. Некоторые модели снабжаются двумя трубками, за счет которых определяется разница давления между двумя средами.

Электронные манометры для измерения давления получили широкое распространение. Они характеризуются высокой точностью и надежностью.

Электронные манометры

Измерительные приборы кроме этого подразделяются на несколько нижеприведенных групп:

  1. Тягомеры.
  2. Тягонапоромеры.
  3. Напорометр.
  4. Вакуумметр.
  5. Мановаккуумметры.
  6. Манометры.

Последняя рассматриваемая группа предназначается для определения избыточного давления. Этот показатель определяет разность между абсолютным и барометрическим показателем. Пределы измерений могут составлять от 0,06 до 1000 МПа.

Применение манометров

Манометр для измерения давления газа должен устанавливаться исключительно профессионалом. Это связано с тем, что при неправильном подключении устройство будет показывать неточные показатели, а также может появится утечка.

Манометр для измерения давления в шинах

Неправильная установка манометра давления снижает эксплуатационный срок устройства. В некоторых случаях, когда проводится считывание показателей и их контроль, проводить демонтаж может исключительно обслуживающая систему компания.

Выбор манометра

При выборе измерительного устройства учитываются самые различные параметры. Стоит учитывать, что манометр для газа подбирается в первую очередь с учетом безопасности.

Другими распространенными критериями назовем:

  1. Класс точности устройства манометра. Он указывается производителем в технической документации или на корпусе. Высокоточные измерительные приборы имеют высокую стоимость, но погрешность может составлять несколько долей процента.
  2. Диаметр корпуса. Компактные устройства проще спрятать в герметичном защищенном контейнере. При выборе уделяется внимание и типу используемого материала при изготовлении защитного корпуса. К примеру, металл характеризуется высокой механической защитой, пластиковые легче и обходятся намного дешевле.
  3. Предел измеряемых значений. Он может варьировать в достаточно большом диапазоне. Производитель указывает этот параметр по причине того, что он подбирается в зависимости от измеряемой среды.
  4. Диаметр резьбового штуцера и его расположение.

Кроме этого, уделяется внимание популярности бренда. Известные производители выпускают качественную продукцию, которая сможет прослужить в течение длительного периода.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

выбор устройства, измеряющего давление газа и других сред, виды и установка

Надежный манометр является гарантом безаварийной работы системы, независимо от того, водопровод — это, газопровод, система отопления или замкнутый цикл любого производства. Существуют разные виды таких приборов и в этой статье мы подробно остановимся на них.

Манометры давления

Существует давление трех основных типов:

  1. Атмосферное. Это когда атмосфера воздействует на поверхность земли, а также на все находящееся на ней. Здоровый человек его не ощущает, так как оно обычно компенсируется внутренним давлением организма.
  2. Вода в водопроводе может испытывать избыточное давление. Отсюда правило — оно возникает в замкнутом пространстве в различных средах.
  3. Абсолютное возникает при взаимодействии первого и второго вида давления, то есть это сумма показателей атмосферного и избыточного.

Манометр — это прибор, который измеряет второй вид давления (избыточный) в различных системах.

Выбор устройства

Промышленность наших дней использует разные виды манометров. Чтобы произвести правильную покупку измерительного прибора, который будет по всем параметрам подходить для решения производственных процессов, нужно знать:

  • Тип манометра.
  • Рабочий диапазон измерения давления.
  • Класс его точности.
  • Среду его установки.
  • Размеры корпуса.
  • Функциональную нагрузку прибора.
  • Куда будет установлен, а также размер резьбы штуцера.
  • Эксплуатационные условия.

Если следовать вышеизложенному списку, тогда можно подобрать оптимальный прибор, так как все производители манометров придерживаются установленных стандартов. Поэтому устройства разных компаний по сути являются взаимозаменяемыми.

Типы манометров

Современное приборостроение предлагает несколько типов устройств, которые являются измерителями давления в разном диапазоне:

  • Манометры, работающие от 0 до любых значений со знаком плюс.
  • Мановакуумметры предназначены для измерения избыточных показателей от — до +.
  • Вакуумметры работают с показателями ниже атмосферного в интервале от -1 до 0. То есть измеряют разреженные газы.
  • Манометры, которые работают с предельно низкими значениями до +40 кПа.
  • Видами вакуумметра являются тягомеры и тягонапоромеры.
  • Напоромеры измеряют малое избыточное давление в низких показателях.

Чтобы осуществить правильный выбор прибора по допустимому интервалу давления следует знать рабочие значения давления технологического процесса, для чего и совершается покупка измерительного прибора. Не ошибитесь в операциях со знаками плюс и минус и прибавьте 30% к рабочему показателю.

Измерительный прибор выбирается с учетом условий и среды эксплуатации. Это будет специальный манометр для работы с воздухом, водой, паром, кислородом, аммиаком, ацетоном или газом. Среда может быть разной, в том числе и агрессивной, поэтому материалы приборов рассчитаны на такие условия эксплуатации. Показатели корпуса, в частности, прочность, диаметр, при выборе учитываются, если предстоит его работа в условиях вибрации или повышенной влажности, чтобы исключить повреждение корпуса от коррозии или механического воздействия.

Функциональная нагрузка

Прибор по измерению давления выбирается в зависимости от потребностей производственного процесса, он должен соответствовать функциям и условиям эксплуатации. Манометры подразделяются на следующие виды функциональной нагрузки:

  • Показывающие. Направление техническое. Предназначены чтобы измерять давление.
  • Сигнализирующие. Нужны для управления внешней электрической цепью.
  • Для точного измерения. Класс точности от 0,6/1,0 ед.
  • Образцовые. Используются для проверки точности технических манометров.
  • Самопишущие. В виде диаграммы на бумаге записывают измеряемое давление.

О назначении сообщает тип корпуса прибора, он может быть:

  • Виброустойчивым.
  • взрывозащищенным.
  • Коррозионностойким.

Применяются манометры в системах котлов, судового и железнодорожного оборудования. Существует группа приборов, способная эксплуатироваться в пищевой отрасли производства. Материал корпуса измерительного прибора позволяет соответствовать условиям службы.

Установка манометра

Перед монтажом нужно обязательно знать случаи, когда измерительные приборы не следует применять:

  • Когда истек срок поверки манометра, отсутствует пломба или отметка о проведении поверки.
  • Если прибор поврежден, к примеру, разбито стекло.
  • Когда при отключении прибора стрелка не возвращается к нулевому показателю.
  • Нельзя допускать монтаж на высоте более 3 метров от площадки.

Прибор устанавливается на видном месте, чтобы любой сотрудник мог увидеть его показания. Манометр монтируют на трубопроводе между запорной арматурой и сосудом.

Корпус должен иметь диаметр в значении не менее 10 сантиметров, не меньше 16 сантиметров на высоте 2–3 метра. Манометры, которые применяются для измерения давления газов, имеют разные цвета корпусов. Например, если корпус у прибора голубой, то это значит перед вами устройство для измерения давления кислорода, желтый свидетельствует о назначении работы с аммиаком, красный используется для горючих газов, черный — негорючих, белый предназначается для ацетилена.

Крайне важна перед манометром установка механизма, который будет отключать и продувать его, к примеру, это может быть трехходовый кран. Также необходим монтаж сифоновой трубки, ее диаметр должен составлять не меньше одного сантиметра. После того как прибор будет установлен, нужно нанести на шкалу манометра красную черту, она укажет рабочее давление.

Итак, точность, с которой прибор измеряет давление, зависит от его правильного выбора и установки, а также от условий эксплуатации. Когда производят выбор берут во внимание физико-химические свойства измеряемой среды и необходимую точность измерения. Мембранными рационально измерять вязкие жидкости, так как трубчатые затрудняют передачу давления из-за тонких трубок. Чтобы измерять газовые среды, содержащие агрессивные газы, например, сернистый газ, применяют защищенные приборы. Они оснащены специальным корпусом с характерной каждому газу окраской, также имеют маркировку на шкале устройства. Оцените статью: Поделитесь с друзьями!

stanok.guru

100 фото настройки точных приборов

Соблюдение безопасности дорожного движения очень важно для всех без исключения: и для водителей, и для пешеходов. Но сегодня речь пойдет о таком важном аспекте в автомобильном деле, как давление в шинах, хотя не все водители отдают должное внимание данному вопросу и не знают как выбрать автомобильный манометр.

Техническое состояние автомобиля очень важно для его полноценного использования. Низкое или высокое давление в шинах также оказывает значительное влияние на устойчивость и передвижение автомобиля в общем. К тому же основной причиной повреждения шин является именно несоблюдение нормативного показателя давления в шинах.

При низком параметре давления автомобиль станет менее послушным в руках водителя, ухудшиться торможение, а расход топлива при этом станет заметно выше. Срок эксплуатации покрышек сократиться вдвое. Высокий показатель давления сделает автомобиль более податливым, но увеличит протяженность торможения и даст водителю возможность прочувствовать все неровности дорог.

Учитывая состояние экологии в больших городах и стоимость топлива, можно сделать вывод, что правильное давление в шинах поможет сэкономить 3% топливных ресурсов и сократить выбросы.


Краткое содержимое статьи:

Виды манометров автомобильных

Манометры можно разделить на следующие виды:

  • общетехнического предназначения.
  • электроконтактные (с электросигнализацией), способны регулировать среду подвергаемую измерению, так как оснащены соответствующим механизмом (либо на основе приставки, либо с применением микровыключателей).
  • специальные, предназначаются для измерения показателей давления аммиачных, ацетиленовых, водородных и кислородных газов.
  • образцовые, в основном используются для проведения испытаний, поверочных и калибровочных работ приборов давления.
  • судовые, используются в морской и речной транспортной отрасли для определения давления дизельного топлива, масла, мазута, воды, газа и пара.

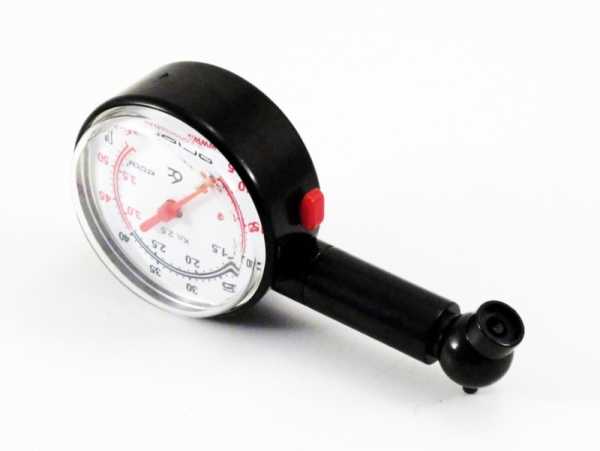

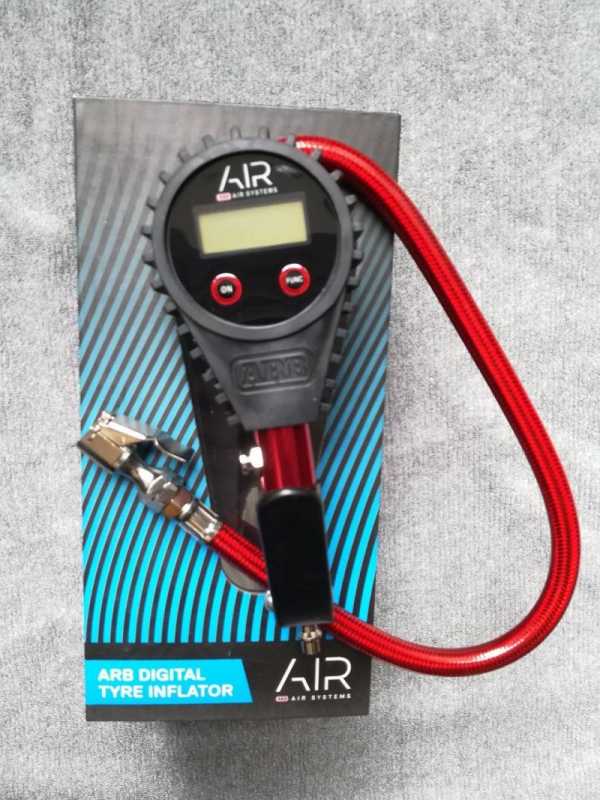

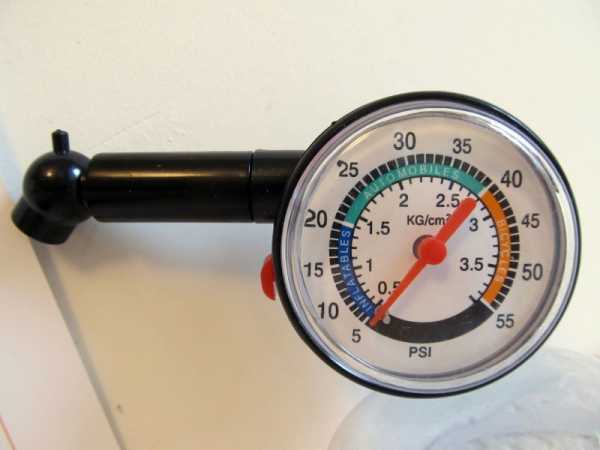

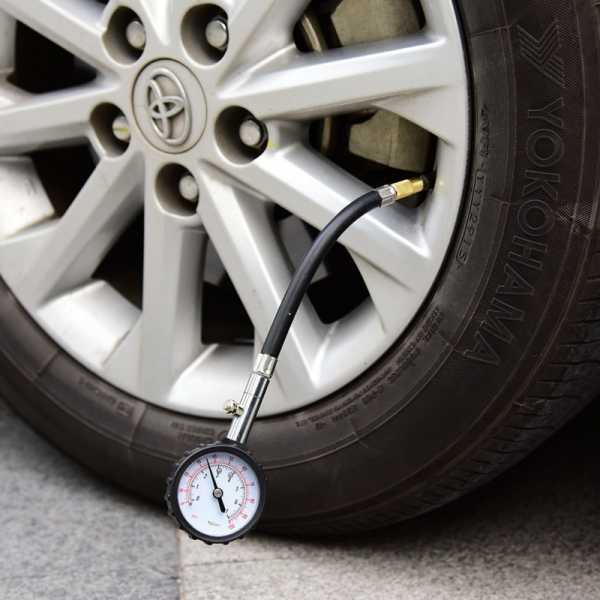

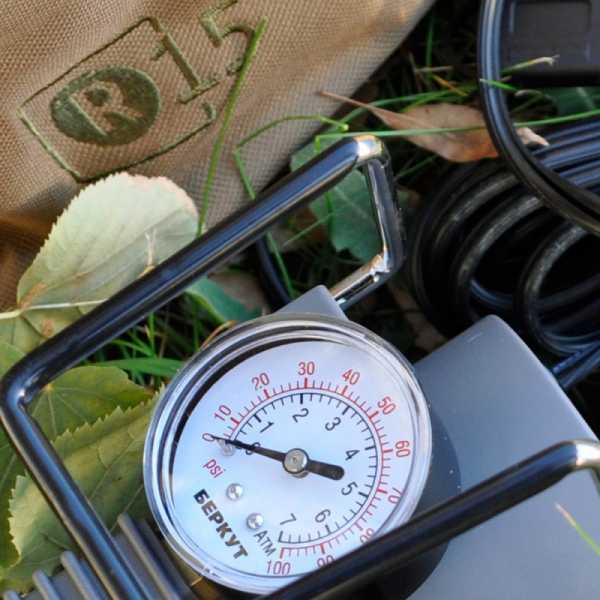

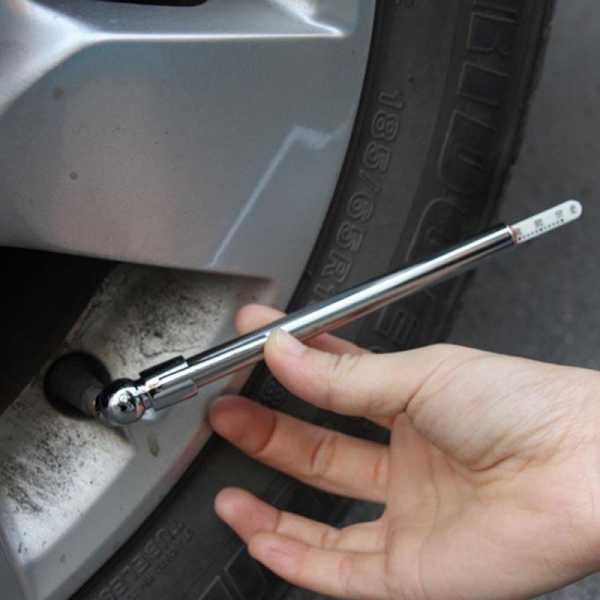

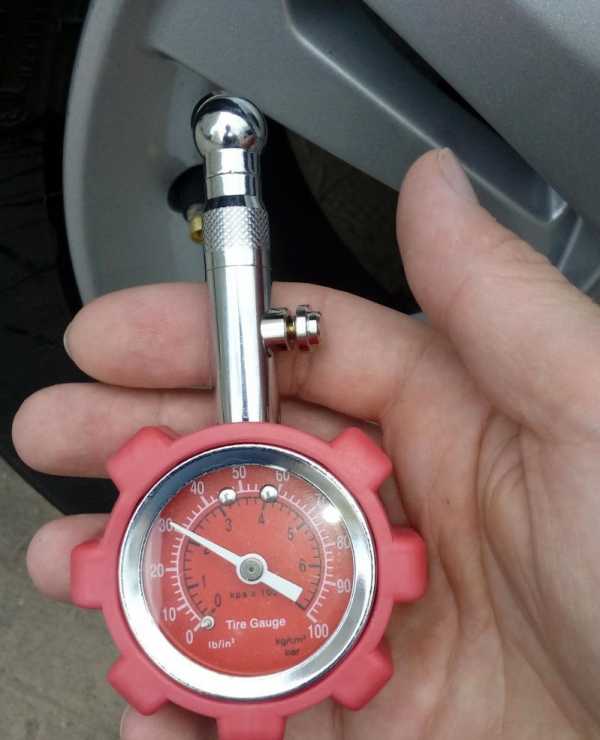

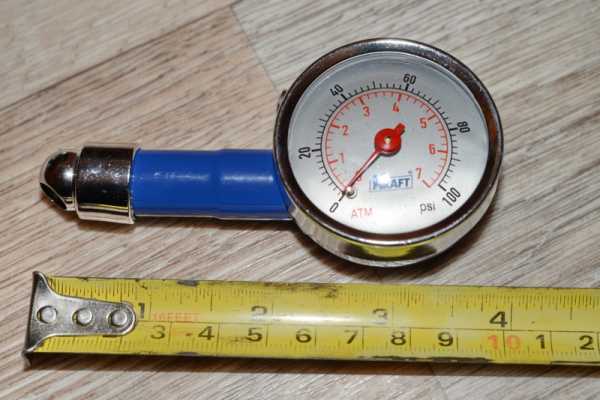

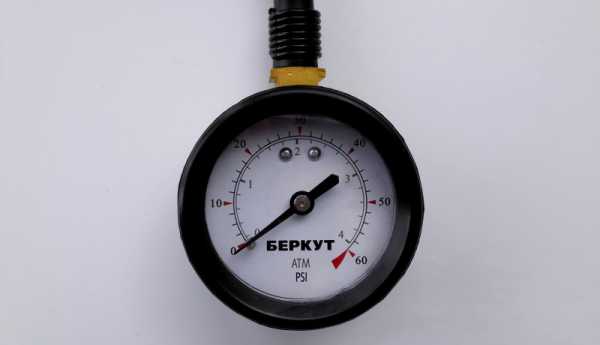

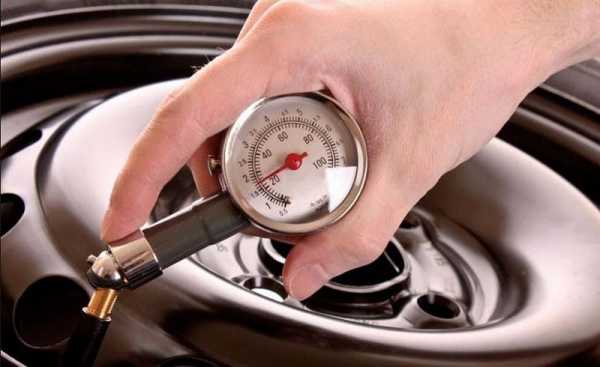

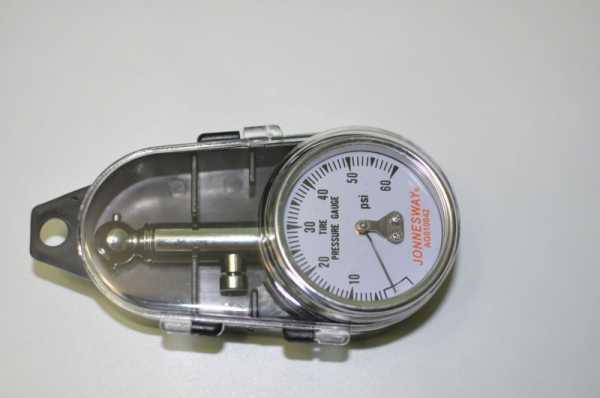

На фото в нашей галерее представлены некоторые виды автомобильных манометров.

Типы манометров

Кроме разделения на виды манометры классифицируют по типам:

  • Жидкостные. В основном применяются в лабораториях для определения параметров давления.
  • Поршневые, помогают качественно померить давление и разрядить жидкости, пар и газ (в том числе кислород, ацетилен и хладоны).
  • Деформационные. Считаются самой большой группой приборов для осуществления измерений давления в шинах. Способны к измерениям деформационных показателей пружин, мембран и пр.
  • Деформационные. В данном случае показатель давления равняется силе упругости пружинного элемента, в результате чего деформация и будет являться мерой давления, которую нужно определить.
  • Трубчатые, имеют вид спирали в форме цилиндра из плоской трубки. Служат для определения показателей давления газообразных и жидких веществ.
  • Мембранные, предназначены для определения параметров незначительного избыточного давления жидкостей, газов и вязких веществ (сиропа из сахара, купажа, мазута и т. д.).
  • Сильфонные, представляющие собой емкость в форме цилиндра с тонкими стенками и гофрами.

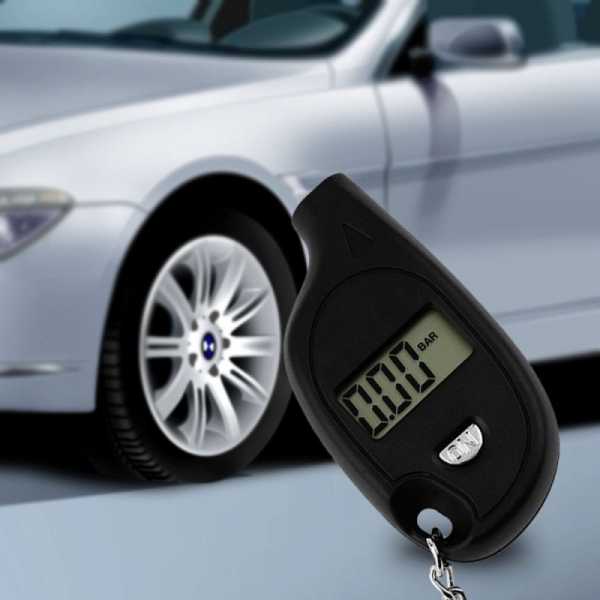

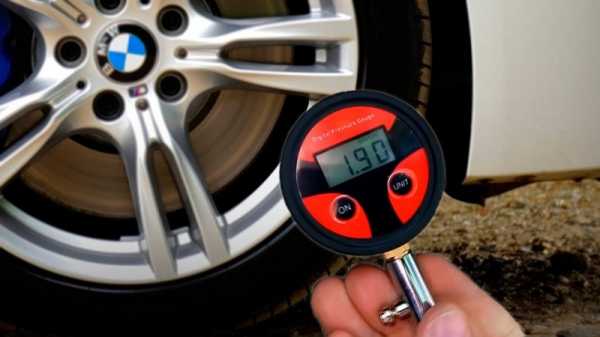

  • Цифровой, все показания передает на жидкокристаллический экран, имеет высокий уровень правильности определения параметров давления. К недостаткам можно отнести не долгий срок работоспособности батареек, которые придется часто менять.
  • Аналоговый, самые надежные типы автомобильных манометров. Устройство имеет шкалу с разметкой и стрелкой, показывающей значение давления в шине.

Рекомендации по эксплуатации приборов

Для правильной эксплуатации прибора и качественного определения давлению необходимо воспользоваться следующими рекомендациями:

Устраивайте проверку давления в шинах 1 раз в 14 дней или хотя бы 1 раз в месяц, тогда шины будут служить дольше и в лучшем состоянии.

Измеряйте давление при низкой температуре колес, иначе давление будет показывать повышенное значение. Загруженность автомобиля также влияет на показания давления.

При установке нестандартных шин стоит воспользоваться прилагаемой к ним инструкцией или рекомендациями производителей.

Устанавливайте давление в шинах в зависимости от планируемых поездок. Для передвижения по бездорожью за городом стоит немного снизить показатель давления. После чего в городских условиях его можно восстановить.

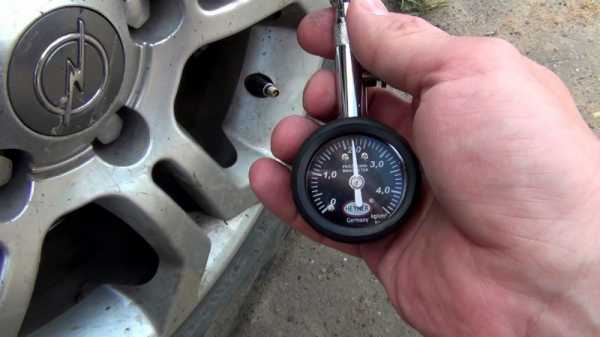

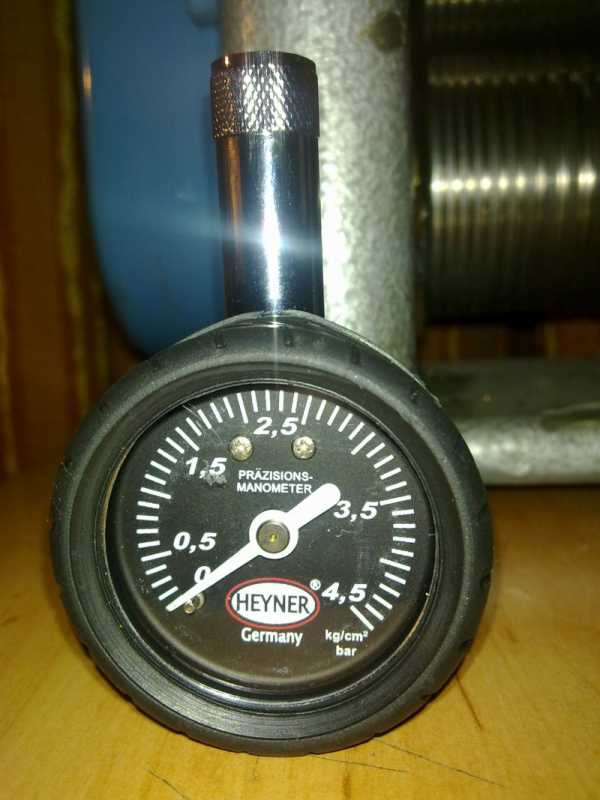

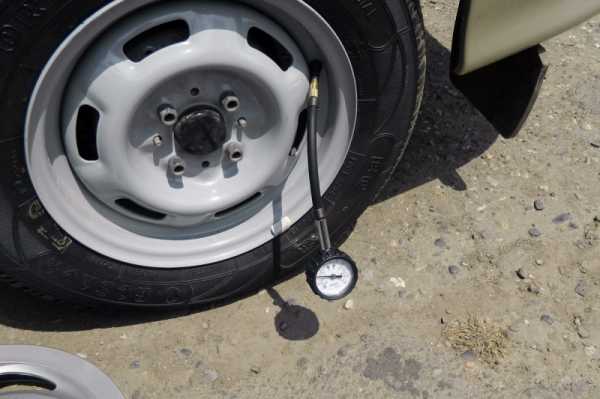

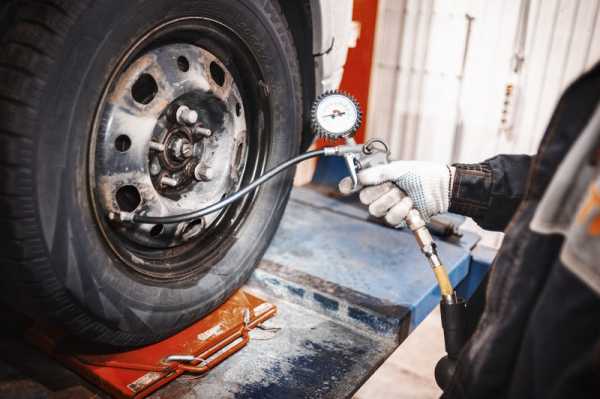

Фото манометров автомобильных


Также рекомендуем посетить:

zdesinstrument.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
