Прибор для измерения давления – лучшее сочетание цены и качества

1. На Главную
2. Продукты
3. Давление

• Суперсовременная техника для более эффективного измерения давления
• Цифровые манометры для высокоточного измерения всех основных типов давления
• Быстрое измерение давления даже в неблагоприятных окружающих условиях и на труднодоступных участках

Продукты

Сферы применения

Давление наряду с температурой является одним из важнейших измеряемых параметров. Будь то абсолютное, дифференциальное или относительное давление – для любых требований в области измерения такого параметра, как давление, Testo найдет идеальный электронный или цифровой прибор для измерения давления.

Преимущества цифровых манометров Testo для пользователя

• Суперсовременная техника для более эффективного измерения давления.
• Цифровые манометры для высокоточного измерения всех основных типов давления.
• «Умные» манометры с практичным мобильным приложением: просто подключите измерительный прибор к смартфону/планшету.
• Быстрое измерение давления даже в неблагоприятных окружающих условиях и на труднодоступных участках.

Манометры от Testo: откройте для себя все разнообразие продукции

Манометр абсолютного давления h4>

К приборам

Компактный, удобный, практичный и при этом высокоточный.

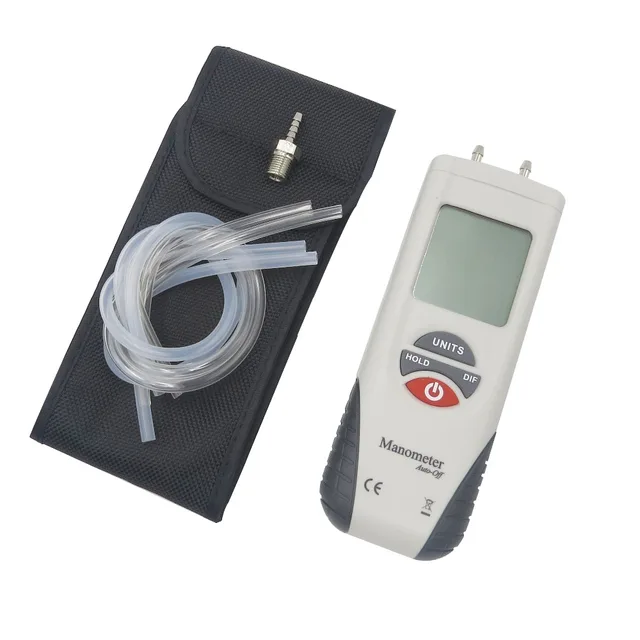

Дифференциальный манометр h4>

К приборам

Дополнительно измеряет объемный расход в воздуховодах систем вентиляции.

Манометрический коллектор h4>

К приборам

Цифровой манометр, который также анализирует и сохраняет данные – оптимизирован для управления через мобильное приложение со смартфона/планшета.

Вакуумметр

h4>

К приборам

Высокоточный манометр – для эффективного вакуумирования холодильных систем.

---

Манометр высокого давления h4>

К продуктам

Для пусконаладки, сервисного обслуживания и диагностики холодильных систем и систем вентиляции.

Цифровой барометр

h4>

К продуктам

Определите давление легко в секундах с помощью высококачественных цифровых барометров.

Логгер давления h4>

К приборам

 Подробный мониторинг давления и других величин.

Где бы ни проводились замеры: манометры Testo

Системы отопления

Герметичность и утечки

Измерение на фильтрах

Холодильное оборудование

---

Эксплуатация и обслуживание зданий

Чистые помещения

Качество воздуха в помещении

Свяжитесь с нами

Мы будем рады ответить на ваши вопросы

+7 (495) 532-35-00

[email protected]

Измерение давления – учитывайте тип давления h3>

При измерении давления важен его тип. Такие понятия, как абсолютное давление, атмосферное давление или вакуум, часто вызывают недопонимание и могут стать причиной некорректных результатов – ведь способы измерения у них различаются! В промышленном оборудовании, системах отопления и кондиционирования применяются следующие типы давления:

• Абсолютное давление
• Избыточное давление

• Разрежение
• Дифференциальное давление

---

Как повысить эффективность измерения давления: советы от специалистов Testo

Негерметичность на газо- и водопроводах может стать причиной несчастных случаев и ущерба, предотвратить которые позволяет регулярный контроль давления. Измерение давления также помогает избежать повреждения холодильных установок и вентиляционных систем, горелок и систем сжатого воздуха. Компания Testo для каждого случая предлагает идеальный прибор для измерения давления – и советы от профессионалов, призванные помочь вам еще быстрее и точнее измерять давление подходящим манометром:

1. Утечка в газопроводе? Уплотнения из пакли с годами могут терять герметичность. Поэтому требуется регулярная надлежащая проверка газопроводов специалистами. Во избежание аварий в результате утечек на газопроводах компания предлагает специальные приборы для измерения давления, позволяющие выполнять проверку систем без остановки их работы.
2. Измерение давления в агрессивных средах: Не каждый прибор для измерения давления подходит для использования в агрессивных средах, например хладагенте. При регулярном применении, например проверке и регулировке холодильных систем, мы рекомендуем в качестве манометра для измерения давления использовать электронный манометрический коллектор компании Testo с кислотоупорным керамическим сенсором давления.
3. Точность сенсора: Качество установленных в манометре сенсоров имеет решающее значение для точности результатов измерения. Используйте прибор для измерения давления с высокоточным сенсором. Так вы всегда можете быть уверены в абсолютной надежности проверки газовой системы и соблюдении граничных значений. Лидер рынка Testo предлагает манометры с сенсорами, не имеющими равных по точности.

Хотите измерять больше? Другие манометры Testo

---

Измерение давления – не единственная задача. Часто удобнее иметь многофункциональный измерительный прибор, который позволяет быстро и просто замерять все основные параметры, необходимые для рабочего процесса. Даже если манометр должен быть цифровым! В ассортименте Testo всегда найдется подходящий измерительный прибор для измерения давления и других важных параметров.

Прибор для измерения дифференциального давления

Дифференциальное давление – один из самых часто используемых параметров в системах кондиционирования и отопления. Дифференциальный манометр  Testo послужит оптимальным инструментом при решении всех основных задач. Например, при проверке фильтров в системе кондиционирования или измерении трубкой Пито на вентиляционном канале. При этом вы всегда можете рассчитывать на привлекательное соотношение цены и качества!

Прибор для измерения абсолютного давления

Абсолютное давление также относится к важным измеряемым параметрам в промышленности и технике. С манометром абсолютного давления Testo вы получаете не только высокоточные результаты измерения, но и простое управление, большой дисплей и надежную конструкцию. Откройте для себя широкий выбор совместимых принадлежностей и аксессуаров нашего производства!

Манометры для поиска утечек

Когда существует опасность утечки, не время для сложных и медленных приборов. Для тщательной локализации утечек вам требуется быстрый прибор для измерения давления. Детектор утечек Testo обладает высокой точностью и мгновенным быстродействием и совместим со всеми основными хладагентами. Важно: наши детекторы утечек просты в использовании даже при замерах на труднодоступных участках.

Манометры для измерения вакуума

Манометры Testo успешно зарекомендовали себя в деле вакуумирования холодильных установок. А со специальным вакуумметром вы также получаете доступ ко всем прочим параметрам, необходимым для выполнения ваших задач. Если вам требуется цифровой манометр, рекомендуем цифровой манометрический коллектор Testo или один из наших «умных» вакуумметров с поддержкой Bluetooth.

” + “

” + document.getElementById(“products_pressure_monitor_intro_module_2”).innerHTML + “

” + “

“;

---

конструкция прибора для измерения давления, его разновидности и особенности

Очень часто в жизни, а особенно на производстве, приходится сталкиваться с таким прибором измерения, как манометр.

Манометр — это прибор для измерения избыточного давления. Из-за того, что эта величина может быть различной, приборы тоже имеют разновидности. Областей применения этих приборов очень много. Применяться они могут в металлургической промышленности, в любом механическом транспорте, жилищном и коммунальном хозяйстве, сельском хозяйстве, автомобилестроении и прочих отраслях.

• Виды и конструкция прибора
• Разновидности систем для измерения давления
  • Жидкостные системы измерения
  • Электроконтактные приборы
  • Образцовые измерители
  • Специальные устройства
  • Самопишущие приборы
  • Судовые и железнодорожные
• Виды измерительных приборов
• Манометр ионизационный

Виды и конструкция прибора

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

• Измерение величины в широком диапазоне.
• Хорошие технические характеристики.
• Надёжность.
• Простота устройства.

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка.

Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

Конструкция прибора такова:

• Корпус.
• Стрелки прибора.
• Шестерёнки.
• Ось.
• Поводок.
• Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину.

Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.

Разновидности систем для измерения давления

Есть много разных манометров для измерения низкого и высокого давления. Но технические характеристики у них разные. Основным отличительным параметром является класс точности. Манометр будет показывать точнее, если значение будет меньше. Самые точные — цифровые устройства.

По своему назначению манометры бывают следующих видов:

• Самопишущие. В них находится механизм, который на бумаге позволяет чертить график работы устройства.
• Железнодорожные. Применяются в железнодорожном транспорте.
• Судовые. Используются на морском и речном судне.
• Эталонные. У них высокий класс точности. Именно поэтому их применяют для испытаний, регулировки и проверки прочих измерительных приборов давления.
• Специальные. Используются для измерения величины разнообразных газов. В зависимости от того, для какого газа они предназначаются, имеют разные цвета корпуса и маркировочные буквы: для измерения горючих газов — красные, для негорючих — чёрные, жёлтые аммиачные (А), белые ацетиленовые (Ац), голубые кислородные (К).
• Электроконтактные. В них имеется электросигнализация, которая позволяет регулировать измеряемую среду. Эти приборы подразделяются на два типа: на основе электроконтактной приставки и с микровыключателями.
• Общетехнические. Предназначены для измерения давления в различных средах. Ими можно мерить избыточные и вакуумметрические давления.

По принципу работы выделяют такие типы:

• Пьезоэлектрические. Основываются на пьезоэффекте. В кристалле кварца появляется заряд при механическом воздействии.
• Деформационные. Основываются на деформации чувствительного элемента (мембраны, сильфона, пружины и прочих), который при деформации действует на стрелку.
• Жидкостные. Их основой является трубка, заполненная жидкостью. Они могут быть двух видов: с одной или двумя трубками. Приборы с двумя трубками используются для того, чтобы в разных средах сравнивать давление.
• Поршневые. Они состоят из цилиндра, внутрь которого вставлен поршень.

Жидкостные системы измерения

Величина в этих манометрах измеряется при помощи уравновешивания веса жидкостного столба. Мерой давления является уровень жидкости в сообщающихся сосудах. Этими приборами можно измерять величину в пределах 10−105 Па. Они нашли своё применение в лабораторных условиях.

По сути, это U-образная трубка, где находится жидкость с большим удельным весом в сравнении с той жидкостью, в которой непосредственно измеряется гидростатическое давление. Такой жидкостью чаще всего является ртуть.

К этой категории можно отнести рабочие и общетехнические приборы типа ТВ-510, ТМ-510. Эта категория наиболее востребована. С их помощью измеряют давление неагрессивных и некристаллизующихся газов и паров. Класс точности этих приборов: 1, 1.5, 2.5. Они нашли своё применение в производственных процессах, при транспортировке жидкостей, в системах водоснабжения и на котельных.

Электроконтактные приборы

В эту категорию можно отнести мановакуумметры и вакуумметры. Предназначаются они для измерения величины газов и жидкости, которые по отношению к латуни и стали являются нейтральными. Конструкция в них такая же, как и у пружинных. Отличие лишь в больших геометрических размерах. Из-за устройства контактных групп корпус электроконтактного прибора большой. Этот прибор на давление в контролируемой среде может воздействовать благодаря размыканию/замыканию контактов.

Благодаря используемому электроконтактному механизму этот прибор можно использовать в системе аварийной сигнализации.

Образцовые измерители

Предназначается это устройство для проверки манометров, которые измеряют величину в лабораторных условиях. Основным их назначением является проверка исправности данных рабочих манометров. Отличительной чертой служит очень высокий класс точности. Он достигается благодаря конструктивным особенностям и зубчатому зацеплению в передаточном механизме.

Специальные устройства

Эти приборы применяются в различных промышленных отраслях для измерения давления таких газов, как ацетилен, кислород, водород, аммиак и прочие. В основном измерять давление специальным манометром можно только у одного типа газа. На каждом приборе указывается тот газ, для которого он предназначается. Прибор также окрашен в цвет газа, для которого его можно использовать. Пишется и начальная буква газа.

Есть ещё и виброустойчивые специальные манометры, которые способны работать при сильных вибрациях и большом пульсирующем давлении окружающей среды. Если применять обычный манометр в подобных условиях, то он быстро сломается, так как из строя выйдет передаточный механизм. Главным критерием таких приборов является коррозионно-стойкая сталь корпуса и герметичность.

Аммиачные системы должны быть коррозионно-стойкими. В изготовлении измерительного механизма ацетиленовых не допускают сплавов меди. Связано это с тем, что при контакте с ацетиленом есть риск образования ацетиленистой взрывоопасной меди. Кислородные механизмы должны быть обезжиренными. Это связано с тем, что в некоторых случаях даже незначительный контакт чистого кислорода и загрязнённого механизма может вызвать взрыв.

Самопишущие приборы

Отличительной чертой таких приспособлений является то, что они способны на диаграмме записывать измеряемое давление, которое позволит увидеть изменения в определённое время. Своё применение они нашли в промышленности с неагрессивными средствами и энергетике.

Судовые и железнодорожные

Судовые манометры предназначены для того, чтобы измерить вакуумметрическое давление жидкостей (воды, дизельного топлива, масла), пара и газа. Их отличительными чертами является высокая влагозащита, устойчивость к вибрациям и климатическим воздействиям. Применяются в речном и морском транспорте.

Железнодорожные, в отличие от обычных манометров, давление не показывают, а преобразовывают в сигнал прочего типа (пневматический, цифровой и прочие). Для этих целей используются разные методы.

Активно такие преобразователи применяются в системах автоматики, управления технологическими процессами. Но несмотря на своё назначение, их активно используют в отраслях атомной энергетики, химической и нефтедобычи.

Виды измерительных приборов

Приборы для измерения давления подразделяются на такие разновидности:

• Тягонапоромеры — это мановакуумметр, который имеет крайние пределы измерения не выше 40 кПа.
• Тягомеры — вакуумметр, который имеет предел измерения равный (-40) кПа.
• Напорометр — это манометр малого избыточного давления (+40) кПа.
• Мановакуумметры — это устройства, которые способны измерять как вакуумметрическое, так и избыточное давление в пределах 60−240000 кПа.
• Вакуумметр — устройство, измеряющее разрежение (давление, которое ниже атмосферного).
• Манометр — устройство, которое способно измерять избыточное давление, то есть разность между абсолютным давлением и барометрическим. Его пределы колеблются от 0,06 до 1000 МПа.

Большинство импортных и отечественных манометров изготавливаются по всем общепринятым стандартам. Именно по этой причине существует возможность замены одной марки на другую.

При выборе прибора необходимо опираться на такие показатели:

• Расположение штуцера — осевое или радиальное.
• Диаметр резьбы штуцера.
• Класс точности прибора.
• Диаметр корпуса.
• Предел измеряемых значений.

Манометр ионизационный

Манометры ионизационные являются самыми чувствительными приборами измерения для очень маленького давления. Они производят замеры косвенно через измерение тех ионов, которые образуются при бомбардировке газов электронами. Чем меньше плотность газа, тем меньше будет образовано ионов. Калибрование ионизационного манометра нестабильно. Оно зависит от природы газа, который измеряется. А эта природа известна не всегда. Могут быть они откалибрированы через сравнение со значениями манометра Мак Леода, которые от химии независимы и более стабильны.

Термоэлектроды с атомами газа ударяются и регенерируют ионы. Они притягиваются к электроду под напряжением, которое для них подходит (это подходящее напряжение называется коллектором). В коллекторе ток пропорционален скорости ионизации, которая в системе является функцией давления. Именно так при помощи измерений тока коллектора можно определить газовое давление.

Большинство ионных манометров подразделяются на три вида:

1. Холодный катод.
2. Горячий катод. Электрически нагреваемая нить накала образует электронный луч. В этом случае электроны проходят через прибор и вокруг себя ионизируют молекулы газа. Ионы, которые образовались, скапливаются на электроде с отрицательным зарядом.
3. Прибор с вращающимся ротором. Он отличается высокой ценой и чувствительностью.

Калибрование ионных манометров очень чувствительно к химическому составу измеряемых газов, конструкционной геометрии, поверхностным напылениям и коррозии. Непригодной их калибровка может стать при включении в среде очень низкого или атмосферного давления.

Измерять давление необходимо во многих промышленных отраслях, вот только приборы для этого используют различные. Но независимо от этого данная величина ничем, кроме манометра, не определяется.

Как выбрать манометр. Какие бывают типы манометров. Как установить, эксплуатировать манометр

В этой статье представлена информация о манометрах, чем руководствоваться при выборе, особенности их эксплуатации и прочее. Наряду с манометрами эта информация применима к вакуумметрам и мановакуумметрам. По тексту упоминаются только манометры, поскольку рекомендации по выбору и пр. для этих приборов одинаковы.

• Манометр, вакуумметр и мановакуумметр – назначение приборов.
• Виды манометров
• Что нужно учесть при выборе манометра?
• Перевод единиц давления манометров.
• Что нужно знать для установки манометров?
• Особенности эксплуатации манометров.
• Каким образом проводится поверка манометров.

Манометр, вакуумметр и мановакуумметр – назначение приборов.

Манометр – прибор, с помощью которого производят измерение избыточного и вакуумметрического давления сред в разных агрегатных состояниях. Измерение производится за счет деформации трубчатой пружины (трубка Бурдона), которая находится внутри корпуса.

Вакуумметр — прибор, с помощью которого производят измерение разряжения рабочей среды. Давление позволяет контролировать чувствительный элемент прибора — трубчатая пружина. Стандарты шкалы вакуумметра от — 1..0 атм. Шкала всегда отрицательная, т. к. вакуумметры измеряют разряжение. Производится измерение давления ниже атмосферного.

Мановакуумметр — это прибор, с помощью которого производят измерение избыточного давления и разряжения рабочей среды. Механизм, позволяющий производить измерение — деформация трубчатой пружины. Мановакуумметры перекрывают область вакуума и избыточного давления.

Отличие приборов:
Манометр измеряет только положительное давление, вакуумметр измеряет только отрицательное давление, мановакуумметр – как отрицательное, так и положительное.

Благодаря простоте конструкции и невысокой стоимости в промышленности и сфере жилищно-коммунального хозяйства наиболее распространены манометры с трубкой Бурдона.

Виды манометров

В зависимости от специализации предприятия возникает потребность в измерении различных сред. Для этой цели разработаны манометры разного назначения.

Технические манометры – наиболее распространены для измерения избыточного давления
сред (воды, воздуха, газа). Широко применяются на промышленных предприятиях и в сере ЖКХ. Технический манометр подходит, если прибор не планируется применять в специфических условиях.

Виброустойчивые — манометры данного вида применяют в условиях повышенной вибрации. Устройство позволяет компенсировать вибрационную среду за счет особой конструкции. Широко применяют на насосных станциях, компрессорных установках, автотранспорте, судах и ж/д транспорте.

Коррозионностойкие манометры – приборы для измерения контроля давления в условиях агрессивных сред. Детали манометра изготовлены из нержавеющей стали, устойчивой к воздействию сред.

Манометры точных измерений или образцовые манометры — обладают более высоким классом точности (0,15;0,25;0,4; 0,6). Применяют в качестве эталона при поверке и калибровке приборов для измерения давления, а также с их помощью измеряют давление технологических линий, для которых нужна повышенная точность измерения.

Манометры аммиачные — применяют для измерения вакууметрического давления в агрессивных средах, в том числе для аммиака. Применяют для систем хладоснабжения. Данный тип манометров изготовлен на основе коррозионностойких, только с измененным циферблатом.

Манометры электроконтактные — это приборы с электроконтактной группой. Предназначенные для коммутации контактов в системах автоматизации. Прибор осуществляет управление электрическими цепями от устройства, которое подает сигнал, путем замыкания и размыкания электрических цепей при достижении определенного предела давления.

Железнодорожные манометры — данный вид манометров предназначен для измерения и контроля давления, в системах (тормозных и пр.) и установках подвижного ж/д состава, метрополитена и трамваев и для измерения давления в холодильных машинах в вагонах-рефрижераторах.

Что нужно учесть при выборе манометра?

Параметры, которые важно учитывать при покупке прибора. Эта информация необходима в том случае если у Вас нет точной марки прибора, или нужная Вам модель не доступна, и необходимо правильно подобрать аналог.

Параметр диапазона измерения.

Это наиболее важный параметр.
Стандартный ряд диапазонов давления манометров:
0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2
1кгс/мс2=0,980665 бар=0,0980665 МПа=98,0665 кПа.

Стандартный ряд диапазонов давления мановакуумметров:
-1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа

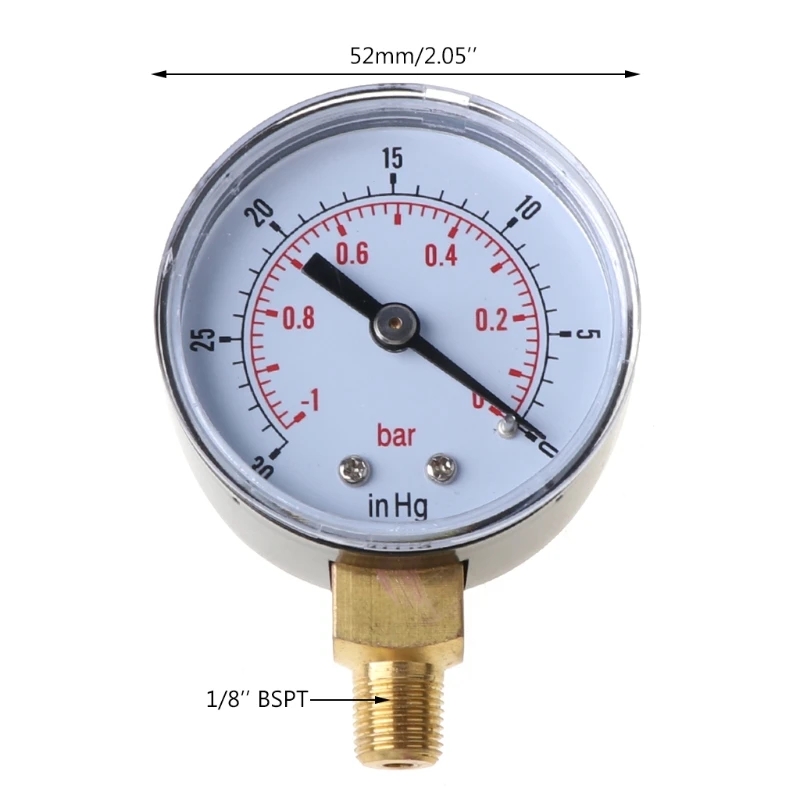

Стандартный ряд диапазонов давления вакуумметров:
-1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.

Если Вы сомневаетесь, с какой шкалой прибор нужен для Ваших целей, при выборе диапазона главный фактор – попадание рабочего давления в диапазон от 1/3 до 2/3 шкалы измерения.

Выбирая диапазон шкалы, нужно знать, что рабочее давление должно попадать в диапазон от 1/3 до 2/3 шкалы измерения.
Чтобы обеспечить стабильную работу, следует покупать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно.
При условии, что давление менее 1/3 шкалы, значительно возрастает погрешность измерения давления. При условии, когда измеряемое давление более 2/3 шкалы, прибор работает в перегруженном режиме, что влечет за собой сокращение срока службы манометра.

Параметр класса точности

Показывает допустимый процент погрешности результатов измерения прибора от шкалы измерения.

Существует стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.
Можно рассчитать погрешность манометра самостоятельно. Например, если Ваш прибор на 10 атм и имеет класс точности 1.5, допустимая погрешность — 1.5% от шкалы измерения (0.15 атм). В случае, если погрешность Вашего манометра превышает это значение, прибор подлежит замене. Без специального оборудования установить, что прибор неисправен, невозможно. Установить несоответствие класса точности может только специализированная организация, которая имеет поверочную установку с манометром высокого класса точности, являющимся эталоном. Проблемный манометр и эталонный прибор подсоединяются к линии с давлением, после чего сравнивают показатели.

Параметр диаметра манометра

Этот параметр важен для приборов, имеющих круглый корпус.
Стандартные диаметры: 40, 50, 63, 80, 100, 150, 160, 250 мм.

Расположение штуцера.

Возможны два варианта.

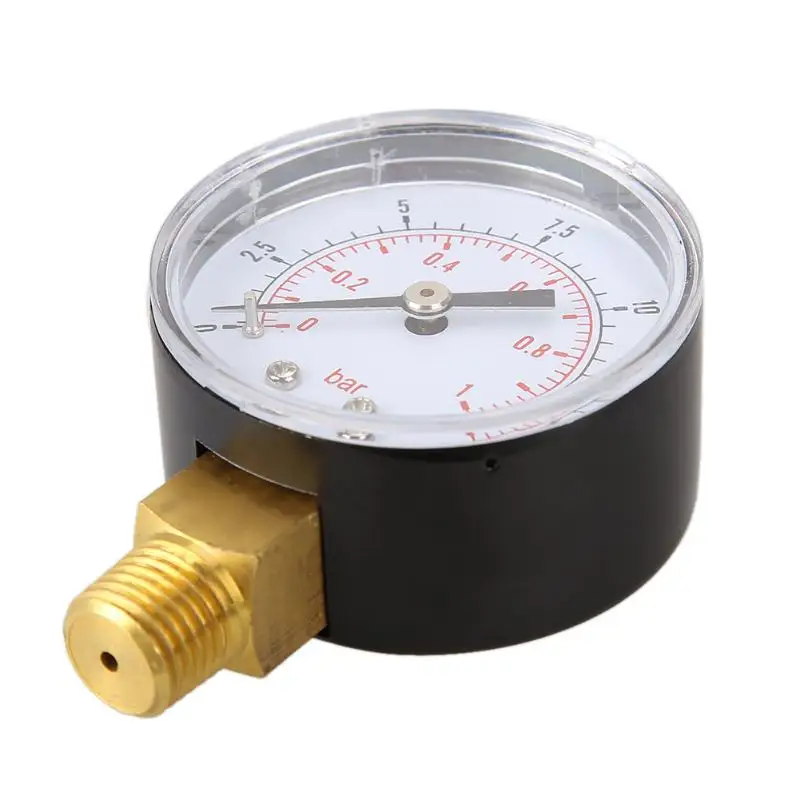

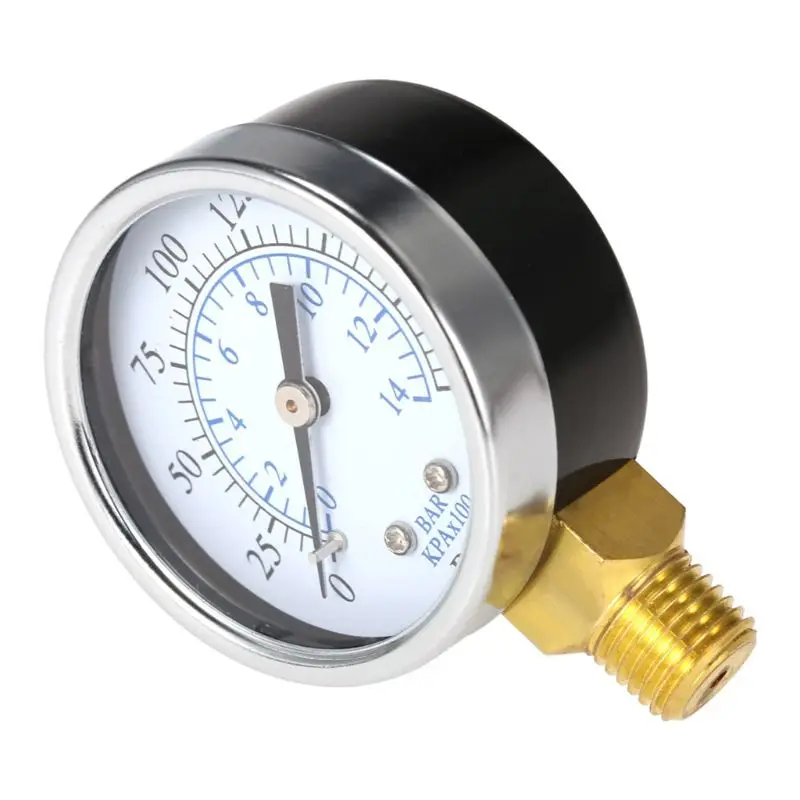

Радиальное расположение — присоединительный штуцер выходит из манометра снизу.

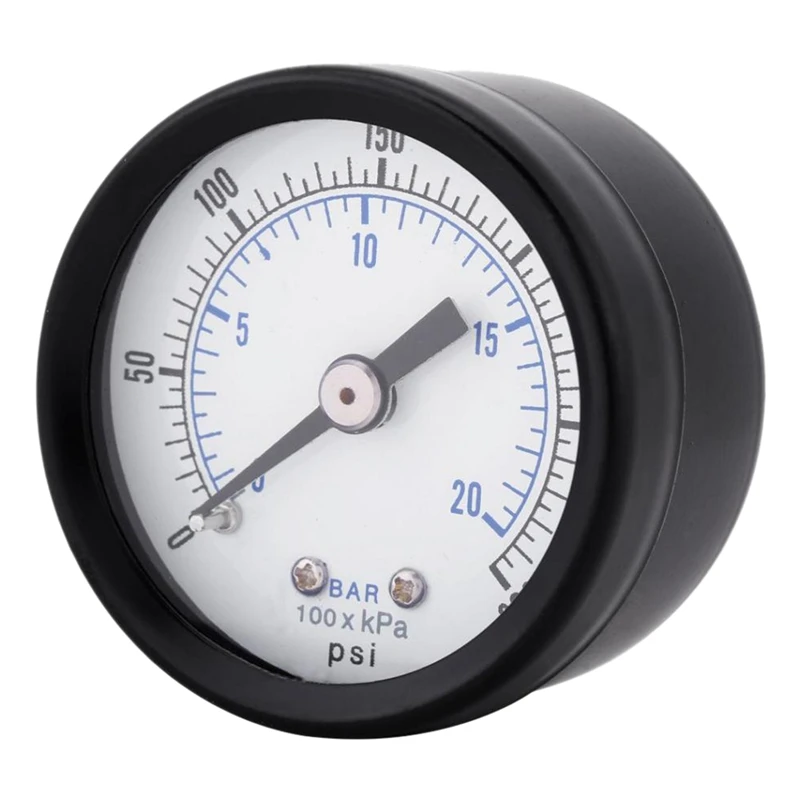

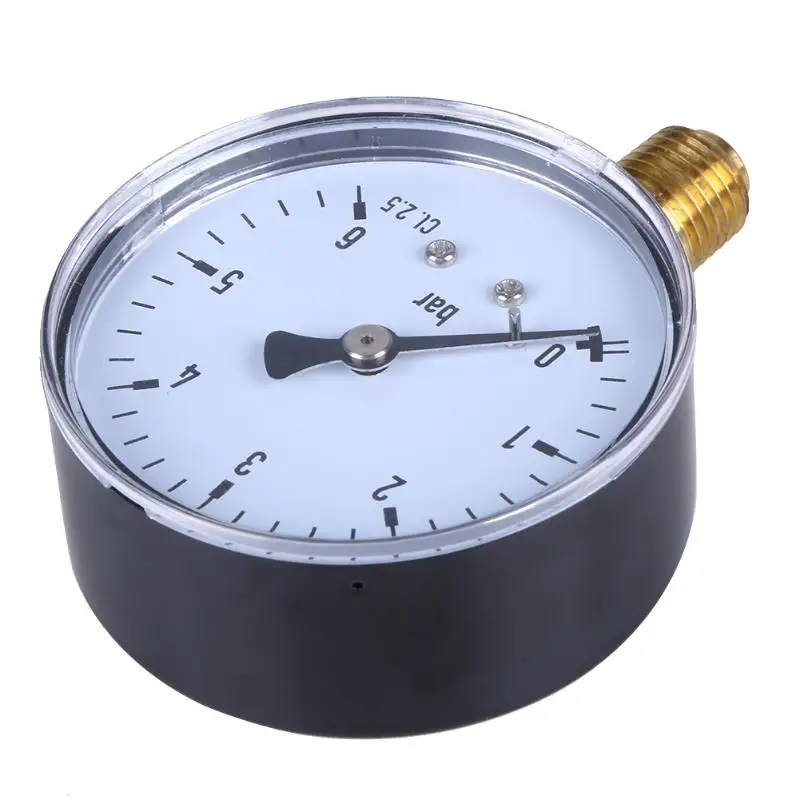

Торцевое — штуцер расположен сзади, с тыльной части прибора.

Присоединительная резьба

Для манометров наиболее характерны метрическая и трубная виды резьбы.
Существует стандартный ряд видов резьбы: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2.
Для приборов импортного производителя характерна трубная резьба. Для отечественных манометров – метрическая.

Межповерочный интервал.

Срок, по истечению которого нужно производить поверку манометра называют межповерочным интервалом. Новые приборы имеют первичную заводскую поверку. Об этом свидетельствует клеймо поверителя, расположенное на циферблате или на крпусе манометра, и отметка в паспорте. Первичная поверка бывает на 1 или 2 года. Для манометров, которые используются в личных целях, поверка не критична, поэтому можно выбирать любой манометр. Для ведомственных объектов – заводов, топочных, тепловых пунктов и пр. по истечению срока первичной поверки, манометр подлежит переповерке в центре стандартизации и метрологии, или в специализированных организациях, имеющих лицензию на поверку, и соответствующее оборудование. Следует знать, что переповерка как правило, стоит дороже, чем покупка нового прибора, или равна ей. Кроме того, к сумме добавляется оплата за сдачу прибора. Если манометр не проходит повторную поверку, придется также заплатить за ремонт и за последующую поверку.

Исходя из вышесказанного, рекомендуется:

1. Приобретать манометр, у которого первичная поверка на 2 года.
2. Прежде, чем отдать прибор на переповерку, посчитайте все расходы, и оцените, выгодное ли это мероприятие. В расчет входит стоимость переповерки, и оплата ремонта в случае необходимости. Например, если система подвергалась гидравлическим ударам от пульсации среды, то по истечению 2 лет службы, как правило, 50% манометров не проходят переповерку.

Условия эксплуатации манометров.

Если эксплуатация прибора предполагает особые воздействия на манометр, такие как: работа с вязкими веществами, воздействие агрессивных сред, работа в условиях высокой вибрации, в условиях высоких (более +100С) и низких (менее -40С) температур, нужно использовать специализированный прибор, предназначенный для работы в соответствующих условиях.

Перевод единиц давления манометров.

Зачастую существует необходимость измерять давление в нестандартных единицах. При покупке небольшого количества манометров заводы не будут перестраивать шкалу под необходимые Вам единицы измерения. В этом случае полезно знать, как перевести единицы измерения самому.
1кгс/см2=10.000кгс/м2=1бар=1атм=0.1Мпа=100кПа=100.000Па=10.000мм.вод.ст.=750мм. рт. ст.= 1000мБар

Что нужно знать для установки манометров?

Чтобы произвести установку манометра необходимо использовать дополнительное оборудование. Для установки на трубу применяют трехходовые краны и игольчатые вентили. С целью защиты приборов применяют демпферные блоки, мембранные разделители, а также петлевые отборные устройства.

Трехходовой кран под манометр.

С помощью трехходового шарового или пробкового крана производят подключение прибора к оборудованию, в частности к трубопроводу. Можно также устанавливать двухходовой кран, в котором предусмотрен ручной сброс давления, при отключении прибора. Не стоит использовать стандартные шаровые краны, поскольку после его закрытия, механизм прибора продолжает оставаться в течение какого-то времени под давлением среды, в результате чего он может преждевременно выйти из строя. При давлении до 25 кгс/см2 это наиболее распространенный вид соединения. Если давление высокое – нужно использовать игольчатые вентили. Нужно учитывать, приобретая кран, соответствие резьбы манометра и резьбы крана.

Демпферный блок.

Демпферный блок необходим, чтобы гасить пульсацию измеряемой среды. Его устанавливают перед манометром. Резкое и частое изменение давления измеряемой среды создает пульсацию, которую необходимо гасить, чтобы измерить давление среды.
Пульсацию в трубопроводе создают насосы, в которых не предусмотрено устройство плавного спуска, а также установка большого количества шаровых кранов и дисковых затворов, открытие которых создает гидравлические удары.

Разделители сред мембранные.

Мембранные разделители сред – защитное устройство, назначение которого предохранять механизм прибора от попадания в измеряемую среду агрессивных, абразивных и кристаллизующихся сред. Выбирая это дополнительное устройство, нужно, чтобы резьба манометра и мембранного разделителя совпадала.

Блок клапанный игольчатый.

С его помощью подключают к технологическому оборудованию датчики избыточного, абсолютного давления, давления-разрежения, манометров. Этот блок дает возможность производить дренаж импульсной линии, а также сбрасывать давление перед демонтажем прибора. Используя клапанный игольчатый блок, можно подключать метрологическое оборудование для контроля, не производя отключение датчика от измеряемой среды.

Правила, которым нужно следовать при установке манометров:

1. Производить подключение манометра к системе необходимо при отсутствии давления в трубопроводе.
2. При установлении прибора, циферблат должен быть ориентирован вертикально.
3. Вращение прибора нужно осуществлять за штуцер с использованием гаечного ключа.
4. Недопустимо применять усилие к корпусу прибора.

Особенности эксплуатации манометров.

Во время использования прибора, для того чтобы не сокращался срок службы манометра, следует соблюдать правила эксплуатации. Это соблюдение температурного режима, допустимого давления, вибрационных нагрузок, не использование работы с агрессивными, вязкими и кристаллизующимися средами для приборов не предназначенных для этого. Одно из наиболее важных требований — обеспечение плавной подачи давления на прибор
В случае, если прибор подобран соответственно условиям работы и не нарушаются правила его эксплуатации, проблем в его функционировании, как правило, не возникает.

Работа манометра не допускается в случае:

1. Во время подачи давления стрелка на приборе не двигается или движется скачками.
2. Есть повреждение стекла прибора.
3. После прекращения воздействия давления среды стрелка не возвращается к нулевой отметке.
4. Превышается допустимое значение погрешности при измерении.

Каким образом проводится поверка манометров.

Существует два вида поверки прибора.

Первичная – поверка, проводимая заводом изготовителем перед тем, как прибор пускают в продажу. Об этом свидетельствует клеймо на стекле или на корпусе прибора и соответствующая отметка в паспорте манометра. Первичную поверку признают контролирующие организации и прибор разрешено эксплуатировать до окончания срока поверки, указанного в паспорте (1-2 года).

Переповерка прибора. После окончания срока первичной поверки, необходима переповерка манометра. Прибор, подлежащий переповерке должен быть исправен. Иначе он не пройдет переповерку и деньги, затраченные на эту процедуру, будут потрачены впустую.
Перепроветка прибора производится специализированными организациями, имеющими соответствующее оборудование и лицензию, а также городскими центрами стандартизации и метрологии.

Компания УАМ является производителем манометров следующих видов: технические, аммиачные, электроконтактные, виброустойчивые, для агрессивных сред, точных измерений, железнодорожные, которые являются аналогами приборов, выпускаемых ведущими производителями. Аналоги нашей компании не уступают в качестве ведущим производителям высокоточных приборов данного направления товаров.
Вы можете ознакомиться с технической характеристикой приборов и сравнить показатели разных видов манометров в сводной таблице приборов.

Приборы для измерения давления | Манометры КИПиА

			Продажа Wika Instrument Lp Высокочистый манометр серии 230. 25, циферблат 2 дюйма, -30 дюймов ртутного столба/200 фунтов/кв. 52943687 427,44 $ $ 427,44 427,44 9 долларов США0042 В наличии: 0
Продажа Марш Беллофрам Корпорейшн МАНОМЕТР, ЦИФЕРБЛАТ 2,5 ДЮЙМА, 1/4 ДЮЙМА NPT CBM С ПЕРЕДНИМ ФЛАНЕЦОМ, 0–160 ДЮЙМОВ ВОДЯНОЙ КОЛОНКИ G11628 $ 101,31 101,31 долл.  США 101.31 В наличии: 1

Манометры с циферблатным индикатором | Цифровые манометры

		Продажа Wika Instrument Lp Высокочистый манометр серии 230. 25, циферблат 2 дюйма, -30 дюймов ртутного столба/200 фунтов/кв. 52943687 427,44 $ $ 427,44 427,44 В наличии: 0	Продажа Корпорация Марш Беллофрам МАНОМЕТР, ЦИФЕРБЛАТ 2,5 ДЮЙМА, 1/4 ДЮЙМА NPT CBM С ПЕРЕДНИМ ФЛАНЕЦОМ, 0–160 ДЮЙМОВ ВОДЯНОЙ КОЛОНКИ G11628 $ 101,31 101,31 долл.  США 101.31 9 долларов США0042 В наличии: 1
		Продажа Абсолютные технологические инструменты, также известные как Api ИСКРОБЕЗОПАСНЫЙ МАНОМЕТР CECOMP, ПИТАНИЕ ОТ БАТАРЕИ 1000PSIG, ПАМЯТЬ МИН. /МАКС., ДИСПЛЕЙ С ПОДСВЕТКОЙ, БЕЗ АВТОМАТИЧЕСКОГО ВЫКЛЮЧЕНИЯ, ВЫСОКАЯ ТОЧНОСТЬ 0,1% DPG2000BBL1000PSIG-D4-M2-ON-HA 614,00 $ $ 614,00 614,0 В наличии: 0	Продажа Абсолютные инструменты процесса, также известные как Api CECOMP ИСКРОБЕЗОПАСНЫЙ ЦИФРОВОЙ МАНОМЕТР С ПИТАНИЕМ НА БАТАРЕЕ 100PSIG, ПАМЯТЬ МИН. /МАКС. DPG2000BBL100PSIG-D4-M2-ON-HA 614,00 $ $ 614,00 614,0 В наличии: 0
Продажа Absolute Process Instruments также известный как Api CECOMP ИСКРОБЕЗОПАСНЫЙ ЦИФРОВОЙ МАНОМЕТР С ПИТАНИЕМ НА БАТАРЕЕ 3PSIG, ПАМЯТЬ МИН./МАКС. ДПГ2000ББЛ3ПСИГ-Д4-М2-ОН-ХА 614,00 $ $ 614,00 614,0 В наличии: 0

Знакомство с манометрами ~ Изучение приборостроения и техники управления

Манометр — это датчик давления, который используется для индикации давления данного процесса или системы. Манометр обычно относится к автономному индикатору, который преобразует обнаруженное технологическое давление в механическое движение стрелки. В зависимости от используемого эталонного давления они могут указывать абсолютное, манометрическое и дифференциальное давление. Манометрическое давление определяется относительно
атмосферные условия. Дифференциальное давление — это давление между двумя точками в системе, а абсолютное давление определяется относительно полного вакуума.

Манометры для избыточного давления очень популярны, в то время как манометры для абсолютного давления также используются, но не так популярны, как манометры. Соотношение между манометрическим и абсолютным давлением приведено ниже:

Абсолютное давление = манометрическое давление + атмосферное давление

Манометрическое давление обозначается добавлением «g» к используемой единице давления. Например, если используются фунты на квадратный дюйм, то единицей измерения давления будет «фунт на квадратный дюйм манометра», сокращенно 9. 0054 фунт/кв. дюйм изб.

При использовании единиц СИ, например, паскалей, к используемым единицам следует добавить «манометр», например, «манометр Па». Когда давление должно быть измерено в абсолютных единицах, эталоном является полный вакуум, а аббревиатура «фунтов на квадратный дюйм абсолютных» — фунтов на квадратный дюйм.

Области применения
Манометры используются практически везде, поскольку они применяются почти во всех областях человеческой деятельности. Они широко используются в обрабатывающей промышленности, производстве продуктов питания и напитков (в этом случае желательны санитарные датчики), автомобильной и авиационной промышленности, и это лишь некоторые из них. В этих отраслях используются несколько типов датчиков. У нас есть манометр воздуха, манометр масла, авиационные манометры, дифференциальные манометры и т. д.

Конструкции манометров

Сухие манометры
Под сухими манометрами мы подразумеваем механические манометры с датчиками давления, такими как трубка Бурдона, спираль, капсюль, сильфон, диафрагма и пружина, в зависимости от производителя, которые не заполнены какой-либо жидкостью. Они состоят из тонких звеньев, шарниров и шестерен, которые часто чувствительны как к конденсации, так и к вибрации.

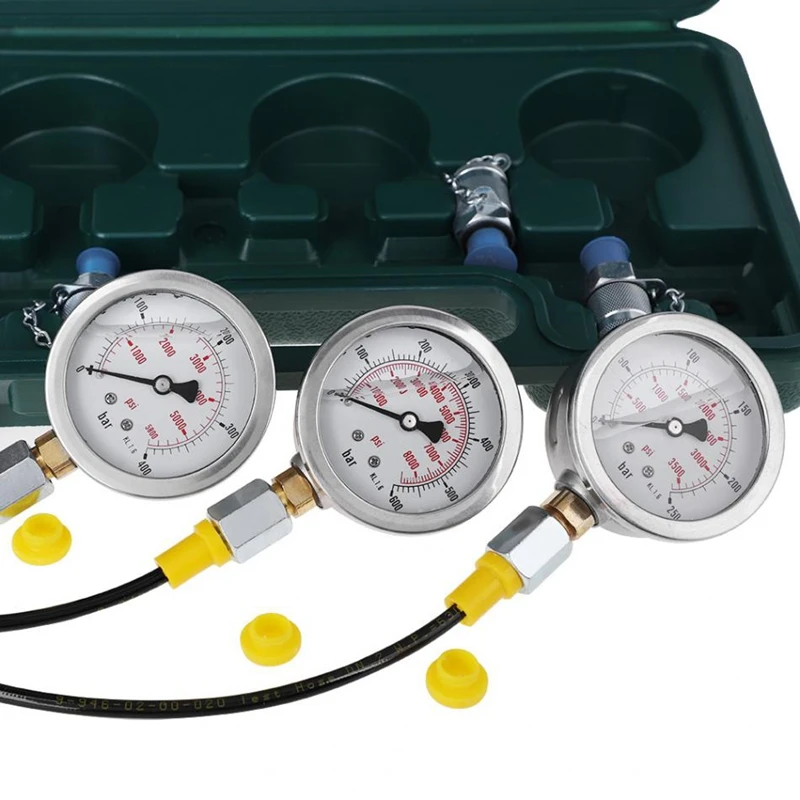

Манометры, заполненные жидкостью
Эти типы манометров заполнены вязким маслом, таким как силикон или глицерин.
срок службы заполненного манометра больше, поскольку в нем меньше движущихся частей; его масляное наполнение помогает смазывать внутренние части прибора и гасит вибрации стрелки. Наличие масла в этих манометрах предотвращает попадание влажного воздуха и конденсацию внутри этих манометров, что увеличивает срок их службы. Заполненные манометры обычно используются в системах с сильной вибрацией.

Характеристики манометров
Манометры бывают различных видов и все более интересны. Типичные характеристики включают в себя:

• Цифровые индикаторы (для лучшей видимости)
• Циферблаты с подсветкой
• Температурная компенсация (для коррекции изменений температуры окружающей среды)
• Дифференциальные манометры (для индикации перепада давления)
• Дуплексные манометры (для двойной индикации давления на одном циферблате)
• Манометры с визуальной индикацией, а также с выходом 4-20 мА и др.

Общие термины, связанные с манометрами
Манометрическое давление
Указывает давление из одного источника и использует атмосферное давление как нулевое, другими словами, если манометр показывает нулевое давление, это означает, что давление атмосферное.

Абсолютное давление
Давление, измеренное выше абсолютного вакуума. Это давление, показываемое обычным манометром, плюс атмосферное давление.

Перепад давления
Разница между двумя независимыми, но связанными давлениями.

Комбинированные манометры
Показывают давление выше и ниже давления окружающей среды или положительное и отрицательное давление.

Дуплексные манометры
Используются два независимых чувствительных элемента, каждый из которых подключен к разным, но родственным источникам давления.

Точность манометров
В ASME B40.1 (Точность для манометров циферблатного типа с эластичным элементом) Манометры классифицируются в соответствии с их точностью, от класса 4A (допустимая погрешность 0,1% диапазона) до класса D (ошибка 5%), как показано ниже:

Марка	Нижний 25%(±)	Средний 50%(±)	Верхний 25%(±)
4А	0,1	0,1	0,1
3А	0,25	0,25	0,25
2А	0,5	0,5	0,5
1А	1	1	1
А	2	1	2
Б	3	2	3
С	4	3	4
Д	5	5	5

Обратите внимание, что значения ошибок, указанные в таблице выше, не включают силы трения. Обратите также внимание, что точность манометра может быть выражена в процентах от диапазона или в процентах от показаний. Процент диапазона является наиболее распространенным методом. Процент показаний обычно ограничивается прецизионными измерительными приборами, и, если не указано иное, можно предположить, что точность ±1% означает ±1% диапазона измерений.
Классы ASME 2A, 3A и 4A : Используется для точных измерений в лабораториях и мастерских.
Классы ASME A и 1A : Используется для промышленного измерения давления в машинах и производственных линиях.
ASME, классы B, C и D : Используется для простых приложений мониторинга без четких требований.

Установки манометров
Манометры обычно устанавливаются с определенными аксессуарами. Типовой манометр устанавливается с двумя клапанами: запорным клапаном между ним и процессом, что позволяет блокировать его при снятии или проведении обслуживания.
