Содержание

➤ Установка манометра на трубопровод

Часы

Обновлено

Содержание статьи

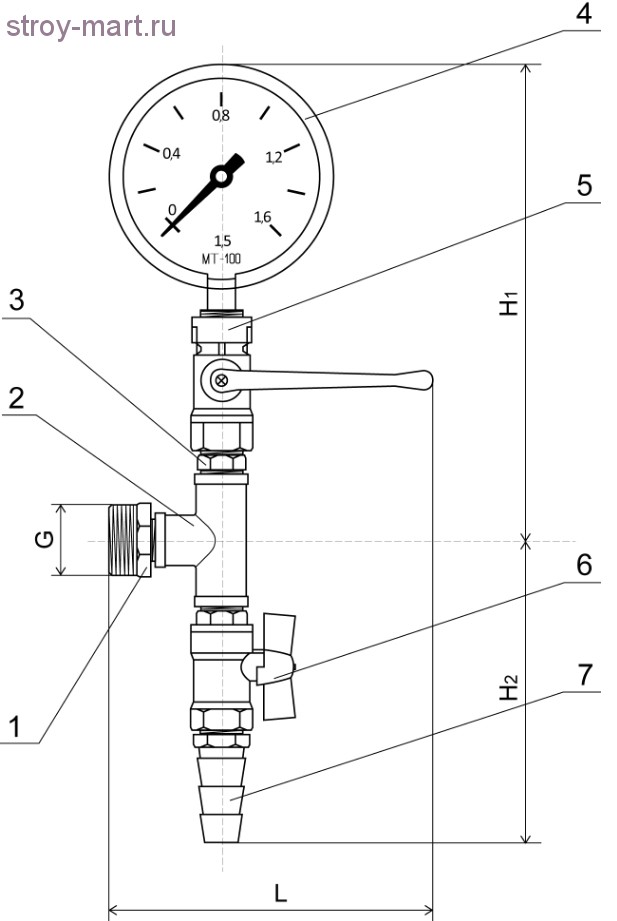

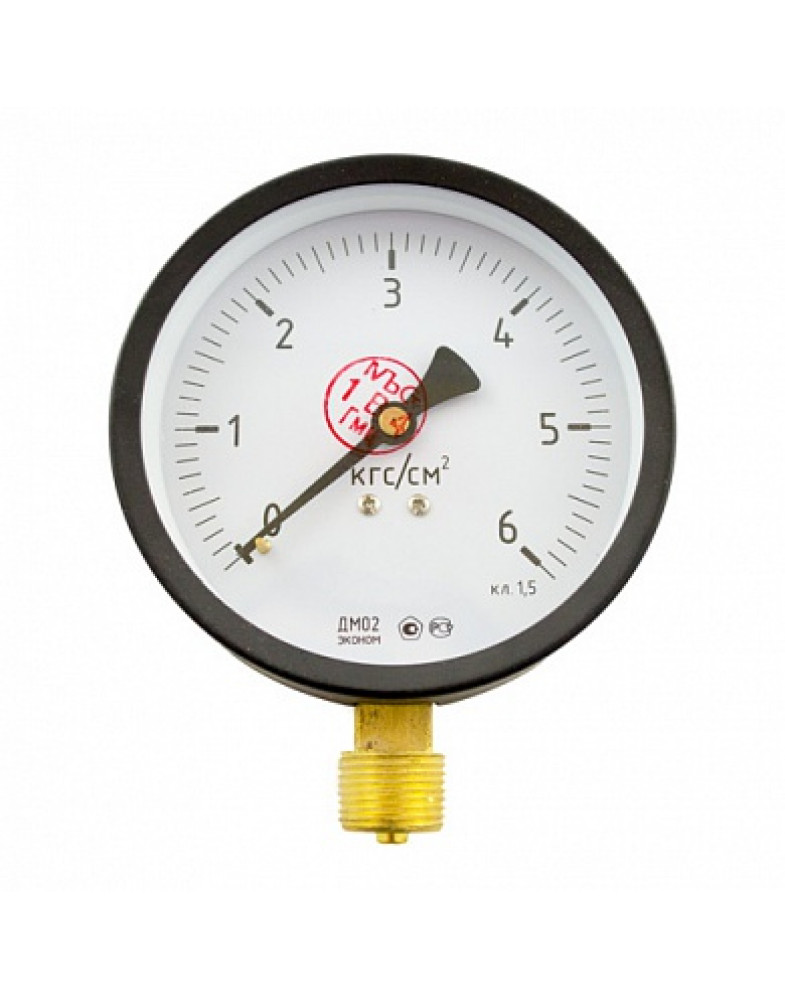

Для установки манометра на трубопровод применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.

✆Хотите купить манометры и термометры показывающие? Нужны оптовые цены? Отправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Отправить Заявку

Трехходовой кран

Трехходовой кран под манометр — это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении.

Шаровой кран для подключения манометра

Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя.

На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей.

Кран трехходовой пробковый под манометр

При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.

Игольчатый вентиль

Игольчатый вентиль — это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями.

Клапан запорный игольчатый под манометр

При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.

Демпферный блок

Демпферный блок — это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды.

Демпферный блок под манометр

Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.

Петлевые отборные устройства

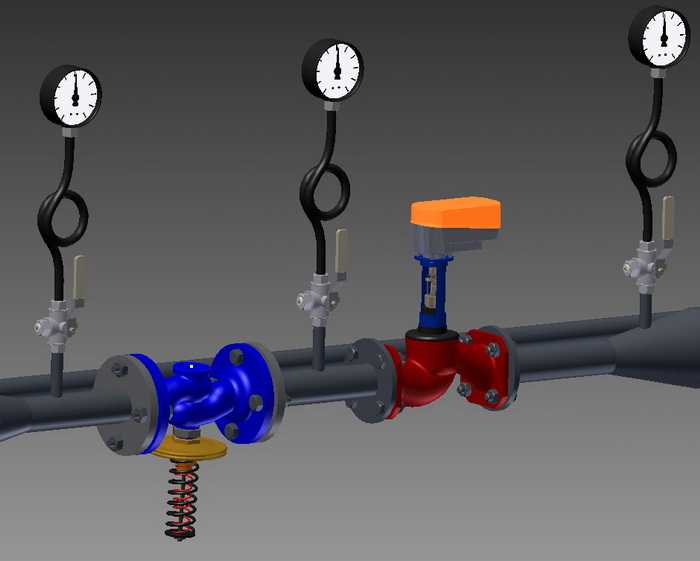

Петлевые отборные устройства (трубка Перкинса) — это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле.

Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80 0С

Отборное устройство под установку манометра

Существует два вида отборных устройств для установки манометров на трубу:

  • прямые
  • угловые

Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.

Разделители сред мембранные

Разделители сред мембранные — это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред.

Разделитель мембранный

При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе.

При установке манометров на трубопровод есть несколько требований, обязательных к выполнению:

  • монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе
  • манометр устанавливается с вертикальным расположением циферблата
  • вращение манометра производится за штуцер при помощи гаечного ключа
  • прикладывать усилие к корпусу манометра запрещается!

Как эксплуатировать манометры ?

При эксплуатации манометров необходимо соблюдать рекомендации и физические параметры (температура среды и допустимое давление), прописанные в паспорте прибора.

Самым важным требованием к эксплуатации является плавная подача давления на манометр. Если прибор подобран правильно и эксплуатируется без нарушений, то проблем обычно не бывает.

Рассмотрим случаи, при которых не допускается эксплуатация манометра:

  • при подаче давления на прибор стрелка не двигается
  • приборное стекло повреждено или разбито
  • стрелка прибора движется скачками
  • после сброса давления с прибора стрелка не возвращается к нулевой отметке
  • погрешность измерения превышает допустимое значение.
ЛЭРС УЧЁТ – Современная автоматизированная система диспетчеризации и сбора архивных данных с приборов учета

Современная автоматизированная система диспетчеризации и сбора архивных данных с приборов учета:

  • Поддержка более 350 типов приборов учета тепла, воды, электроэнергии и др.
  • Автоматический и ручной опрос GSM/GPRS модемов, УСПД
  • АРМ + WEB-интерфейс + мобильное приложение (Android / iOS)
  • Таблицы, графики, отчеты, карты, мнемосхема, журналы работ, профиль мощности, анализ данных и НС
  • Без абонентской платы, бесплатная лицензия

Скачать бесплатно

Метки записи: #Монтаж приборов

Похожие записи

Публикации

Настройка ВКТ-7 для снятия показаний

Обновлено

Съем показаний тепловычислителя ВКТ-7 может осуществляться как непосредственно с дисплея, так и дистанционно с помощью GSM/GPRS модемов. Для передачи данных выполняется настройка ВКТ-7 для снятия показаний в базе данных тепловычислителя.

Данная настройка позволят получать архивные данные о теплопотреблении в автоматическом режиме непосредственно на компьютер с установленной системой диспетчеризации (например, ЛЭРС УЧЕТ).

Читать далее Настройка ВКТ-7 для снятия показанийПродолжить

Расценки на строительно-монтажные работы | Портал сметчика

Список оборудования и материалов:

ID:1

С2000-М Пульт контроля и управления

ID:45

Подключение кабелей и проводов

ID:5

Коробка монтажная КМ-О(4К)

ID:1049

Кронштейн

ID:808

Кабель силовой и связи

ID:383

Шкаф металлический с монтажной платой

ID:44

Трубы гибкие гофрированные из ПХВ «DKC”

ID:12

Аккумуляторы DTM

ID:101

С2000-БКИ Блок индикации с клавиатурой

ID:222

UTP Кабели «витая пара» (LAN)

ID:16

Короба пластмассовые

ID:455

Лоток

ID:22

Коммутатор WS-C2960S-48FPS-L

ID:875

Выключатель автоматический

ID:295

ИБП Источники бесперебойного питания

ID:121

RJ-45 коннектор

ID:568

DIN-рейка (динрейка)

ID:177

Патч-панель 19 , 1U, 24 порта RJ-45, категория 5e

ID:113

ЩРН-П-12 IP41 Щиток модульный навесной

ID:106

Частотный преобразователь

ID:3

Резисторы, диоды, модули нагрузки МПН

ID:47

С2000-СП1; СП2; СП4 Блок сигнально-пусковой

ID:9

Оповещатель охранно-пожарный световой (табло) «Молния-24»

ID:6

Оповещатель звуковой «Маяк-24-3М2»

ID:25

УК-ВК Устройство коммутационное

ID:1533

Насос

ID:877

прожектор светодиодный

ID:1542

труба стальная водогазопроводная

ID:1038

Шина нулевая в корпусе

ID:753

Трос

ID:13

Считыватель-2 исп.

01 Монтажная площадка под «Touch Memory»

ID:108

РИП12 Источник питания резервированный

ID:1043

Муфта кабельная, для силового кабеля

ID:274

ВРУ. Вводно-распределительное устройство

ID:405

Кабельный ввод

ID:4

Извещатель пожарный ручной ИПР-513

ID:488

Контур заземления

ID:1910

Ограждение из нержавеющей стали

ID:934

Трубы ПНД (Полиэитилен низкого давления)

ID:2145

МРО-2М

ID:23

Розетки RJ-45

ID:37

Блок разветвительно-изолирующий БРИЗ

ID:42

Короб металлический

ID:776

Шаровой кран Valtec (валтек) 32 мм

ID:332

Датчик температуры наружного воздуха

ID:104

С2000-КПБ Контрольно-пусковой блок

ID:404

Приточно-вытяжная установка

ID:787

Кабель оптический

ID:24

Присоедине пач-кордов

ID:107

Реле давления, времени, промежуточные, напряжения, и т.

п.

Ещё 50

Разделы сайта ➤

👱 Сейчас на сайте: 104

Ваши вопросы

Уважаемые специалисты сметчики, поучаствуйте в дискуссии. Поможем коллегам!


19 часов назад

Евгения
пермь

Добрый день.
Подскажите,  если ПНР подтверждены проектными решениями, нужно ли у подрядчика запрашивать программу пусконаладочных работ? ...

💬 2     😎 78

15.09.2022

Елена
Межгорье

Здравствуйте! Согласно п.3.8. приказа 519 мы не имеем право изменять ресурсы в расценках. А если, например, в расценке ФЕР16-07-001-01-«Установка кранов пожарных диаметром 50 мм»  учтено всего 10 м по ...

💬 2     😎 345

14.09.2022

VitRusPro
Москва

Добрый день! Проводим монтажные работы системы диспетчеризации на базе диспетчерского комплекса СТД-АСУД, на лифтовом оборудование, какие пусконаладочные работы можно применить, я  хочу применить ФЕРп .

 ..

💬 1     😎 221

Перейти в раздел «Вопросы» ➤

Группа «PNR SYSTEM» (ВКОНТАКТЕ)

Версия для ПК ➤

Мобильная версия ➤

Электронные ссылки

ФГИС ЦС ➤

Минстрой России ➤

Федеральный реестр сметных нормативов ➤

Индексы изменения сметной стоимости ➤

Федеральные единичные расценки ФЕР-2020 ➤

Сметно-нормативная база ФСНБ-2022 ➤

     Уважаемые пользователи, информация, размещенная на сайте, является личным мнением администрации сайта, экспертов и пользователей сайта, которое основывается на документах сметного нормирования. Сайт предоставляет информацию, а вы как специалисты решаете использовать эту информацию или нет.

подключение и проверка манометров. Установка на котлах.

Манометры представляют собой измерительные приборы для отслеживания показателей давления в трубопроводах и иных системах, использующих жидкий или газообразный компонент. Перед установкой соответствующего измерительного устройства необходимо ознакомиться с основными правилами монтажа, определяемыми соответствующими нормативами. Это позволит избежать неприятностей, а также сможет сэкономить немало средств.

Прежде всего, необходимо установить запорный механизм на трубопровод. Он является конструктивным элементом и обеспечивает контроль давления и правильное функционирование устройства. Меры предосторожности следует предпринимать, в первую очередь, для исключения несчастных случаев.

По способу размещения и месторасположению подразделяются:

  • Фланцевые модели. В процессе установки такого оборудования требуется прокладка трубопровода;
  • Модели с уплотнительной манжетой. Такие устройства монтируются в трубопровод через резьбовое отверстие;
  • Вентильные модели, подразумевают установку на трубу-насадку. Использование вентилей актуально в условиях жестких эксплуатационных требований, но при этом они могут быть различными.

Основные правила установки манометров

Основные правила установки манометра касаются резьбового и фланцевого видов. Причем в качестве манжеты предпочтительнее использовать уплотнительную резину. Фланцевые устройства отличаются тем, что предусматривают специальное запорное устройство. Оно фиксирует манометр в неподвижном положении и гарантирует устойчивость конструкции. Достоинствами такого устройства являются простота монтажа для обеспечения нормальной работы измерительной системы. Запорное устройство обеспечивает надежную фиксацию прибора и снижает вероятность утечек.

Отметим, что использование манометров осуществляется в соответствии с требованиями действующих государственных стандартов. Все манометры должны соответствовать международным стандартам, регламентирующим порядок производства и эксплуатации. Это должно учитываться и при выборе контрольно-измерительной продукции.

При выборе следует руководствоваться потребностями клиента, чтобы выбрать максимально оптимальные и качественные приборы для измерения давления. В основном используются стандартные калиброванные манометровые трубки. Это позволяет проводить расчеты с использованием пружинных манометров. При этом учитываются следующие параметры:

  • конструкция манометров;
  • условия, в которых будут эксплуатироваться приборы;
  • направление его размещения;
  • материал изготовления;
  • тип манометра.

Установка манометров на котлах

Касательно правил установки манометра на котлах отечественного производства – они устанавливаются неподвижно и, если предполагается использование нескольких приборов, то должны быть рассчитаны на одинаковое максимальное давление. Приборы отечественного производства устанавливаются на обводные линии и магистрали, максимальная длина которых составляет не более 30 метров. Использование манометров зарубежного производства следует согласовывать с заводом-изготовителем отопительного устройства, и в таком случае все работы по монтажу производятся в соответствие с требуемыми стандартами. В ином случае гарантировать щадящий режим работы котла не сможет никто.

Важно помнить, что замена всех приборов должна выполняться по завершении отопительного сезона, поскольку вмешательство в отопительную систему неизменно сопряжено с временным отключением всех приборов отопления. Монтажные работы выполняются под руководством квалифицированных специалистов, которые знают все правила установки манометров на котлы. Таким образом, при осуществлении монтажа манометров на котле, следует обращаться только к профессионалам, которые имеют необходимые разрешения и действующие сертификаты. Это гарантирует бесперебойную работу измерительного прибора после монтажа.

ПРАВИЛА ЭКСПЛУАТАЦИИ

Монтаж/демонтаж производить при отсутствии давления в трубопроводе с помощью гаечного ключа за штуцер. Крутящий момент при монтаже не должен превышать 20 Нм.Не допускается монтаж/демонтаж за корпус манометра!
Прикладывать усилие к корпусу прибора запрещается!
В качестве уплотнения в месте соединения манометра с источником давления необходимо применять уплотнительные кольца (рекомендуем фторопластовые или медные кольца).
Не допускается применение для уплотнения подмоточных материалов!		Манометр необходимо устанавливать через отсечной кран или клапан.
Прибор должен быть установлен в нормальном рабочем положении, т. е. с вертикальным расположением корпуса (допускаемое отклонение не более ±5° в любую сторону), либо в соответствии со знаком рабочего положения, указанном на циферблате.
Подвод давления должен осуществляться трубопроводами с внутренним диаметром не менее 3 мм.
Подачу давления производить плавно, скорость изменения подаваемого давления должна быть не выше 10% шкалы в секунду.		При измерении давления среды с температурой, превышающей допускаемую максимальную температуру окружающей среды, необходимо устанавливать перед прибором отвод-охладитель, это необходимо для уменьшения влияния температуры среды на точность показаний манометра.

Подключение и проверка манометра

Основные требования установки измерительного прибора подразумевают точное соблюдение технических условий, предъявляемых к оборудованию в целом и каждой его детали. Качество установки манометров зависит от правильности подключения и монтажа трубок.

Проводя анализ проблем, с которыми могут столкнуться пользователи манометров, следует учесть следующее: манометры должны легко управляться и снимать показания. Перед испытанием требуется установка манометра на место и его проверка. Трубки должны быть плотно подогнаны друг к другу. Правильно выполненное подключение приборов требует соблюдения правил подключения. Необходима также выборка подходящего в данном случае манометров. Прибор закрепляется так, чтобы его можно было быстро разобрать и собрать. Это важно, поскольку к работе можно приступить незамедлительно. Приборы должны быть установлены таким образом, чтобы обеспечивать легкий доступ к манометру. Их следует располагать так, чтобы они находились в зоне доступности. Обнаруженные неисправности, требующие ремонта, должны ремонтироваться или заменяться новыми. При необходимости следует производить корректировку измерительного устройства.

раздел 9.4 книги «МАНОМЕТРЫ» от НПО «ЮМАС»

Измерительные преобразователи давления, как правило, устанавливают в местах, удобных для обслуживания. Этим также достигается удаленность измерительного прибора от непосредственной точки измерения, что обеспечивает для такого класса приборов снижение влияния температуры на результат измерения.

   Отличительной особенностью монтажа измерительных  преобразователей избыточного давления является установка приборов ниже уровня импульсной линии. эти линии и рабочие объемы чувствительных элементов приборов, в особенности, заполняются жидкой фазой. Для исключения воздушных пробок в них, их продувки в узле подвода среды устанавливаются клапаны продувки линии 3 (рис. 9.11).

    Монтаж измерительных преобразователей разности давлений существенно не отличается от описанных выше. Однако включение преобразователя, как и показывающего дифманометра при больших статических давлениях, в работу требует выполнения ряда технологических операций и владения определенными навыками.



Рис. 9.11. Узлы подвода измеряемой среды к манометрическим приборам:

а – верхний подвод отбираемой пробы; б – нижний подвод отбираемой пробы:   1 – измерительный прибор; 2 – клапан подвода среды; 3 – клапан продувки линии.



    Схема подключения измерительного преобразователя разности давлений показана на рис. 9.12. Преобразователь 1 подсоединяется к импульсным линиям с давлениями +р и –р через клапаны подвода 2 и 3. Для продувки подводящих линий, удаления воздушных пробок имеются штуцеры продувки 4 и 5. Уравнительный клапан 6 предназначен для подключения и отключения прибора в процессе пуско-наладочных работ, при периодической проверке его работоспособности. Методика включения измерительного преобразователя разности давлений в работу заключается в следующем.



Рис. 9.12. Схема подключения измерительного преобразователя разности давлений:

 1 – преобразователь; 2, 3 – клапаны подвода; 4, 5 – штуцеры продувки;   6 – уравнительный

клапан

     Импульсные линии с «плюсовым» и «минусовым» давлениями +р и –р   поочередно подключаются к измерительному преобразователю разности давлений 1 с помощью соответствующих клапанов подвода 2 и 3. При этом уравнительный клапан 6 для исключения подвода избыточного давления только к одной из камер преобразователя разности давлений должен быть открыт. С помощью штуцеров продувки 4, 5 из узла отбора и рабочих камер измерительного прибора удаляются воздушные пробки. После окончания этой операции и закрытия клапанов (при открытых клапанах подвода

2, 3) закрывается уравнительный клапан 6. После этого можно считать, что измерительный преобразователь разности давлений подключен к импульсной линии.

    По аналогичной схеме включается в работу измерительный преобразователь разности давлений с блоком игольчатых клапанов, показанных на рис. 8.19.

При соединении измерительного прибора с рабочей средой главное внимание необходимо уделять герметичности соединительных стыков. В данном случае высокие требования предъявляются к материалу используемых прокладок.

    При работе с агрессивными средами, а также со средами, которые имеют повышенную активность по отношению к медным сплавам (например, с ацетиленом), не допускается применение прокладок из меди и медных сплавов, содержащих более 70 % этого металла.  Недопустим также контакт медных сплавов с аммиаксодержащими средами (см. гл.2). В качестве прокладок рекомендуется применять другого рода мягкие металлы и сплавы, приведенные в табл. 9.1.

Таблица 9.1

Рекомендуемые материалы для изготовления прокладок



Рабочая среда

Давление, МПа, не более

Температура, оС , не более

Обозначение, наименование марки материала, толщина, мм









 Вода, нейтральные
    растворы







0,6

60

 Резина, каучук

0,6

425

 Картон латексный

6,4

250

 Паронит общего назначения типа ПОН толщиной
    0,4… 5,0

16

300

 Медь М3, отожженная,
    0,4…10 мм

Без ограничений


250


 Латунь Л62, 0,5…2,0 мм







 Газы и пары инертные

0,6

60

 Резина, каучук

0,6

425

 Картон латексный

1,6

100

 Алюминий

6,4

250

 Паронит ПОН

16

100

 Алюминий АД1-М,

    0,3…1,0 мм

Без ограни-чений


250


 Латунь Л62



 Масла

2,5

200

 Резина маслостойкая

4

50

 Пластикат хлорвиниловый

15

100

 Фибра, 0,3…1,0





 Мазут

6

300

 Алюминий

6,4

200

 Паронит ПОН

2,5

180

 Паронит электризерный
    типа ПЭ, 1,0…7,5

15

100

 Фибра, 0,3…1,0

15

300

 Медь М3

 Кислоты, щелочи и другие агрессивные жидкости

0,6

100

 Свинец С-2, 1…15 мм

0,6

250

 Фторопласт-4

2,5

100

 Паронит типа ПЭ



    Наиболее часто для изготовления прокладок для нормальных условий используется паронит, при измерении высоких давлений – медь и свинец. Однако необходимо обращать внимание на твердость материала. Медь должна быть в отожженном состоянии. Для небольших давлений могут также использоваться прокладки из кожи, фибры.

Монтаж манометров на трубопроводах – Домострой

  • Автор: Sereg985
  • Прокоментировать
  • Рубрика: Строительство
  • Ссылка на пост
  • https://firmmy.ru/

Содержание

  • 1 Способы установки манометров
    • 1.1 Способ установки прямым путем
    • 1.2 Способ установки на трехходовой кран
    • 1.3 Способ установки с помощью импульсивной трубки
    • 1.4 Каких правил нужно придерживаться при монтаже манометров?
      • 1.4.1 Продукция
      • 1.4.2 Информация
        • 1.4.2.1 Бесплатная консультация
        • 1.4.2.2 Навигация
          • 1.4.2.2.1 Федеральное законодательство
    • 1.5 Действия
  • 2 Способы установки манометров
  • 3 Способ установки прямым путем
  • 4 Способ установки на трехходовой кран
  • 5 Способ установки с помощью импульсивной трубки
  • 6 Правила установки и съема
  • 7 Особенности монтажа

Манометр – это специальный прибор, который предназначен для измерения давления. Такие приборы бывают различных видов и устанавливаются разными способами. Рассмотрим их подробно.

Способы установки манометров

Способ установки прямым путем

На предварительно вваренный адаптер сразу же прикручивается манометр со специальными резьбовыми уплотнениями. Такой метод считается наиболее доступным и применяется для работы устройства в стабильной среде без сильных скачков давления и без постоянных замен устройства.

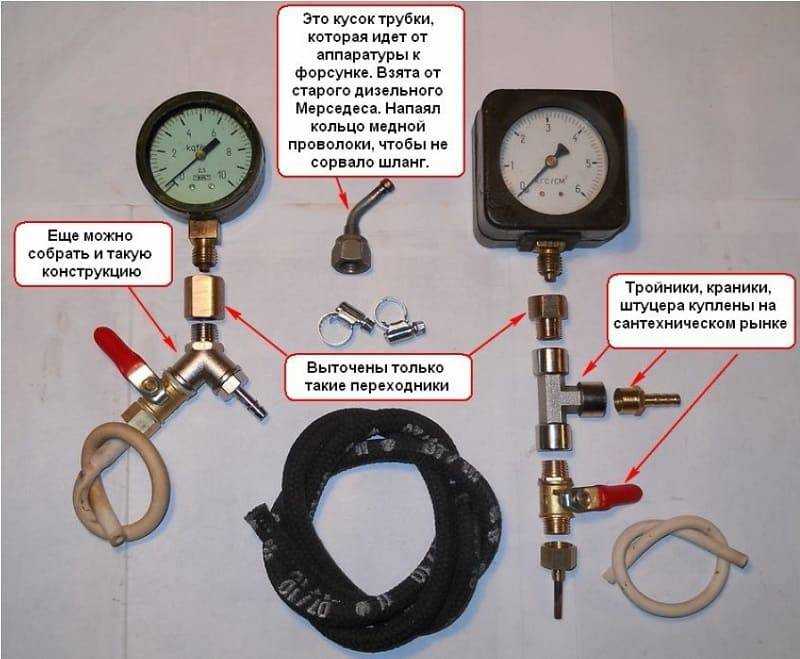

Способ установки на трехходовой кран

На предварительно вваренный адаптер с помощью резьбовых соединений накручивается трехходовой кран, а в него вкручивается манометр. Подобным методом пользуются, если нужно при проверке показаний переводить прибор на атмосферное давление данным краном.

Последний разрешает сменить устройство, не прерывая рабочий цикл, или провести опрессовку системы и прочие работы, которые связаны с увеличением давления в системе.

Способ установки с помощью импульсивной трубки

Помимо двух вышеперечисленных методов, манометр устанавливают и через импульсную трубку, которая способна защищать чувствительный механизм прибора от повреждений.

Чтобы установить манометр подобным методом, следует на предварительно вваренный адаптер вертикально вкрутить импульсную трубку, туда присоединить трехходовой кран и непосредственно сам манометр.

Импульсную трубку применяют в тех ситуациях, где пар имеет температуру, превосходящую возможную норму измеряемых параметров. Она не позволяет манометру контактировать с горячим паром.

Каких правил нужно придерживаться при монтаже манометров?

  1. Манометр стоит монтировать именно так, чтобы показания четко распознавались. Шкала располагается вертикально или имеет наклон 30°.
  2. Диаметр корпуса прибора, монтирующийся на высоте до двух метров от уровня размещения площадки, не может быть меньше 100 мм, от двух до трех метров – не менее 160 мм. Монтаж прибора на высоте больше 3 м от уровня размещения площадки – категорически запрещен.
  3. Любой манометр должен отлично освещаться и ограждаться от лучей солнца и мороза.
  4. При монтаже манометра необходимо затянуть его на тройнике, при чем не дотягивая сам прибор, чтоб выпустить воздух.
  5. Манометр нельзя использовать, если на нем не стоит пломба с пометкой о проведенной проверки, просрочен срок этой проверки, стрелка прибора (когда его выключить) не становится на нулевое значение, расколото стекло, есть хоть малейшие повреждения прибора.

Если вы обнаружили неисправность прибора, то его следует сдать на ремонт, предварительно вычистив его от грязи и ржавчины.

Таким образом, если вам необходимо установить манометр, то обязательно обратитесь к специалистам. Монтаж этого прибора должен строго производиться квалифицированным сотрудником организации при помощи специального оборудования.

Продукция
Информация

Новогодняя распродажа!

Манометры Wika 111.10.100 с классом точности 1,5

Классификация датчиков давления

Способы установки манометров

Что такое мановакуумметр?

Отличительные особенности манометров Wika

О компании Wika

Бесплатная консультация
Навигация
Федеральное законодательство

Действия

  • Главная
  • “ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96″ (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Наименование документ“ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96” (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Вид документапостановление, перечень, правила
Принявший органгосгортехнадзор рф
Номер документа20
Дата принятия01.01.1970
Дата редакции02.09.1997
Дата регистрации в Минюсте01.01.1970
Статусотменен/утратил силу
Публикация
  • В данном виде документ опубликован не был
  • (в ред. от 18.04.95 — Промышленная безопасность при эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды (сборник документов), Серия 10, Выпуск 2, М. , ГП НТЦ по безопасности в промышленности Госгортехнадзора РФ, 2000)
НавигаторПримечания

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки;

просрочен срок поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

Рабочее давление в любой трубопроводной системе или емкости, требует постоянного контроля со стороны обслуживающего персонала. Для выполнения измерения давления применяют измерительный прибор под названием манометр. С его помощью получают информацию о состоянии технологической системы. Эти измерительные датчики выпускают в двух исполнениях, для измерения высокого и низкого давления. Кроме того, необходимо учесть и то, что по трубопроводным системам может передаваться различная рабочая среда, например, холодная вода, под давлением 2-4 атм. или перегретый пар с рабочей температурой более 130 градусов. Такое положение вещей привело к тому, что на практике применяют разные способы установки манометров в трубопроводные системы или емкости.

Для того, что бы он эффективно выполнял свои функции, он должен быть правильно установлен, какие способы установки существуют, рассмотрим это ниже.

Способы установки манометров

Его установка может быть выполнена только на том объекта, на котором давление стравлено. Прибор должен быть установлен в рабочее положение. Как правило, оно описано в инструкции по его эксплуатации. Там указано, каким образом он должен устанавливаться на трубопроводе и допуски на установки. Установить его можно с использованием гаечного ключа. Момент закручивания не должен превышать 20 Н×м. перегрузка корпуса недопустима.

На практике применяют несколько способов монтажа:

  • прямой;
  • с использованием трехходового крана;
  • с применением импульсной трубки.

Способ установки прямым путем

Их устанавливают в тех местах, которые указаны в проектной документации, например, перед и после задвижек. В том месте, где устанавливается манометр необходимо установить адаптер. Его или вваривают, иногда их вворачивают. Сварка, это самый доступный способ фиксации адаптеров.

Прямой способ применяют для монтажа устройств, которые работают в стабильной среде без каких-либо скачков давления и частых замен измерительного датчика.

Способ установки на трехходовой кран

Если планируется, что при проверке данных придется переводить прибор на атмосферное давление, то для этого, как правило, перед ним устанавливают трехходовой кран. Его и используют для подачи атмосферного воздуха. Кроме того, монтаж манометров с трехходовым краном и трубкой сифоном, допускает выполнение замены устройства без прекращения подачи рабочей среды. Кроме этого наличие такого крана позволяет выполнять разные работы тогда, когда прекращение ее работы не обязательно.

Способ установки с помощью импульсивной трубки

Кроме названных способов монтажа, используют и такой, как монтаж с использованием импульсной трубки. Она необходима для защиты механизма измерительного прибора от перепадов напора.

Для установки измерительного прибора таким способом имеет смысл сначала установить адаптер, затем трубку, трехходовой кран и только после этого можно будет устанавливать сам датчик.

Импульсная трубка используется тогда, когда рабочая среда, например пар, обладает рабочей температурой, превышающей нормативы замеряемых характеристик. Наличие трубки предотвращает контакт между рабочей средой и измерителем напора.

Правила установки и съема

Для обеспечения стабильной работы манометра и снижения риска его поломки соблюдают определенные правила:

  1. Монтаж манометров, должен быть выполнен таким образом, что бы было довольно просто снять результаты измерений, выполнять регламентное обслуживание и ремонт.
  2. Правила определяют ряд условий, которые определяют предельные размеры расстояний между измерительным прибором и стенами помещения, в котором этот прибор установлен.
  3. Если манометр монтируют на высоте от 2 до 3 метров, размер диаметра корпуса должен быть не меньше чем 160 мм. На высоту более чем три метра манометры устанавливать недопустимо. Это определено в требованиях нормативной документации.
  4. Для выполнения, предписанных в нормативной документации проверки измерительных приборов и оборудования при использовании приборов в монтажную конструкцию должен быть установлен трехходовой кран. Место его установки должно находиться между манометром и трубой (сосудом).
  5. При монтаже в условиях, когда возможно влияние на него сторонних внешних факторов, например, осадки или высокая температура, то необходимо обеспечить его дополнительную защиту. Для этого используют так называемые буферные элементы, сифоны и другие изделия. Эффективность работы смонтированного измерительного оборудования зависит насколько качественно закрыто от внешнего воздействия.
  6. Для предотвращения замерзания мерительного прибора, их обеспечивают тепловой изоляцией.
  7. При подключении необходимо стравить попавший внутрь системы газ. Для этого, чуть-чуть не докручивают фиксационную гайку на штуцере.
  8. Манометры, не прошедшие поверку и не имеющие на корпусе пломбы или соответствующей печати к использованию для работы в сетях не должны допускаться. Если сроки поверки истекли, или в процессе эксплуатации выяснилось, что работа отличается от штатной, то он должен быть снят и отправлен на диагностику и ремонт. На корпусе измерителя отмечено появление повреждений, или на стекле появилась трещина, то такой прибор не может эксплуатироваться и должен быть утилизирован.
  9. Поврежденные датчики демонтируют и передают в аттестованную лабораторию для выполнения ремонтных работ. Если такой манометр не подлежит восстановлению, то его утилизируют.

Особенности монтажа

Измеритель напора должен быть смонтирован только в вертикальном положении. Это должно обеспечить нормальное прочтение полученных данных. Шкала измерителя может быть наклонена на угол не более 30°. Датчик должен быть освещен и огражден от воздействия лучей солнца и низких температур.

После того, как устройство установлено и система готова эксплуатации в штатном режиме, то обеспечения сохранности прибора, не целесообразно сразу нагружать установленное измерительное оборудование. Напор целесообразно поднимать постепенно, без каких-либо скачков и, не пересекая пределов установленных границ.

При установке измерителя на место необходимо герметичность соединения измерителя и штуцера, в который его вмонтировали. Для этого применяют различные герметизирующие материалы, например, ФУМ лента или нить. Для повышения надежности можно герметизирующие материалы обработать герметиком. Все используемые материалы должна соответствовать условиям эксплуатации, то есть, если в системе трубопроводом использован перегретый пар (минимальная температура 130 °C), то установка ФУМ ленты, рассчитанной на рабочую температуру 95 °C недопустимо. Кстати, некоторые монтажные организации, по старинке, в качестве изолирующего материала применяют паклю, надо заметить, что это не приветствуется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

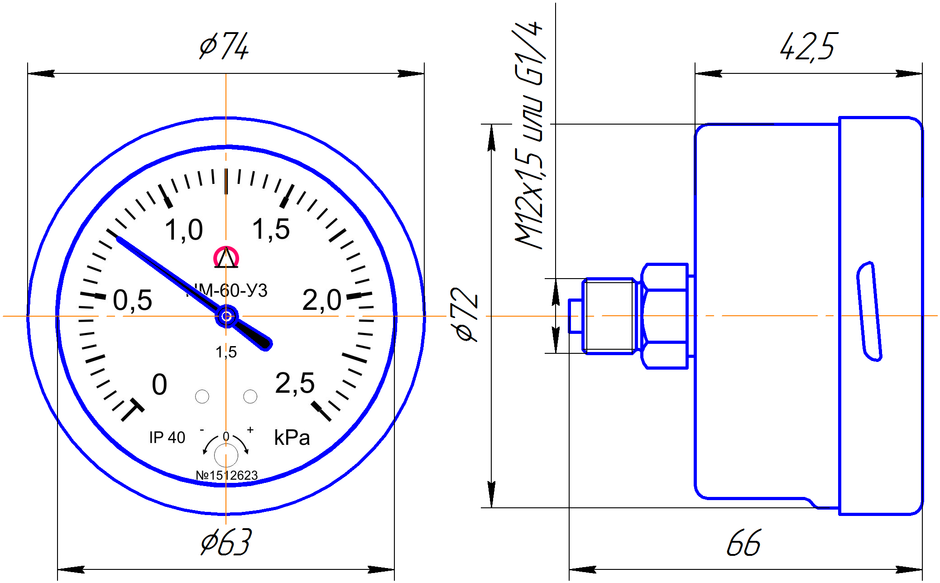

МАНОМЕТР С ОСЕВЫМ ПРИСОЕДИНЕНИЕМ, МОНТАЖ В ПАНЕЛЬ,С КРОНШТЕЙНОМ, ХРОМИРОВАННЫЙ ФЛАНЕЦ _F_MAN05

Код   Бар D A C B1 B2 SW F
MAN0 5N2 020 000

Выберите желаемый размер этикетки:

Этикетка A4   Этикетка 89×36×

 		 0÷4 бар 40 44 50 28 46,6 12 1/8
MAN0 5N2 050 000

Выберите желаемый размер этикетки:

Этикетка A4   Этикетка 89×36×

 		 0÷6 бар 40 44 50 28 46,6 12 1/8
MAN0 5N2 060 000

Выберите желаемый размер этикетки:

Этикетка A4   Этикетка 89×36×

 		 0÷10 бар 40 44 50 28 46,6 12 1/8
MAN0 5N2 040 000

Выберите желаемый размер этикетки:

Этикетка A4   Этикетка 89×36×

 		 0÷12 бар 40 44 50 28 46,6 12 1/8

Код Бар D A C B1 B2 SW F
MAN0 5N2 020 000 0÷4 бар 40 44 50 28 46,6 12 1/8
MAN0 5N2 050 000 0÷6 бар 40 44 50 28 46,6 12 1/8
MAN0 5N2 060 000 0÷10 бар 40 44 50 28 46,6 12 1/8
MAN0 5N2 040 000 0÷12 бар 40 44 50 28 46,6 12 1/8

Требуется доступ

Зарегистрируйтесь, чтобы получить доступ к 3D моделям.

У Вас уже есть аккаунт?

Access not allowed

  • You are not allowed to access .

E-mail / Username

Password

В противном случае пройдите регистрацию на следующей странице

×

Сайт находится на тех.обслуживании

×

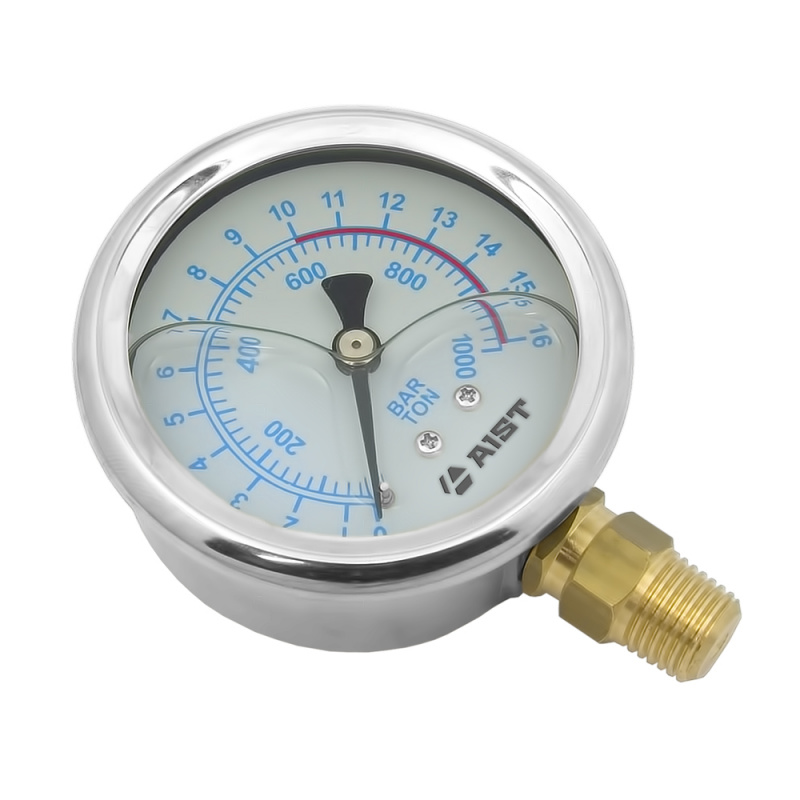

Автоматические манометры прямого монтажа

Черный

Автометр Манометр прямого монтажа 1-1/2″ заполненный жидкостью механический

Автоматический счетчик 2172

Номер детали: 105-2172

Автоматический счетчик 2172

Автометр Манометр прямого монтажа 1-1/2″ заполненный жидкостью механический

$52,99

(3)

Ориентировочная поставка напрямую от производителя 09/26/22, в ожидании производителя.

Узнать больше

Манометр прямого монтажа

  • 1-1/2″ жидкостный механический
  • Черный корпус/белые акценты
  • 0-15 psi

    • Подробнее

    $52,99

    (3)

    Ориентировочная поставка напрямую от производителя 26. 09.22, в зависимости от наличия у производителя.

    Узнать больше

    Автометр Манометр прямого монтажа 1-1/2″ заполненный жидкостью механический

    Автоматический счетчик 2173

    Номер детали: 105-2173

    Автоматический счетчик 2173

    Автометр Манометр прямого монтажа 1-1/2″ заполненный жидкостью механический

    49,99 $

    (3)

    Отправка сегодня

    Манометр прямого монтажа

  • 1-1/2″ жидкостный механический
  • Черный корпус/белые акценты
  • 0-60 psi

    • Подробнее

    $49,99

    (3)

    Доставка сегодня

    Автометр Манометр прямого монтажа 1-1/2″ заполненный жидкостью механический

    Автоматический счетчик 2174

    Номер детали: 105-2174

    Автоматический счетчик 2174

    Автометр Манометр прямого монтажа 1-1/2″ заполненный жидкостью механический

    $50,99
