Содержание

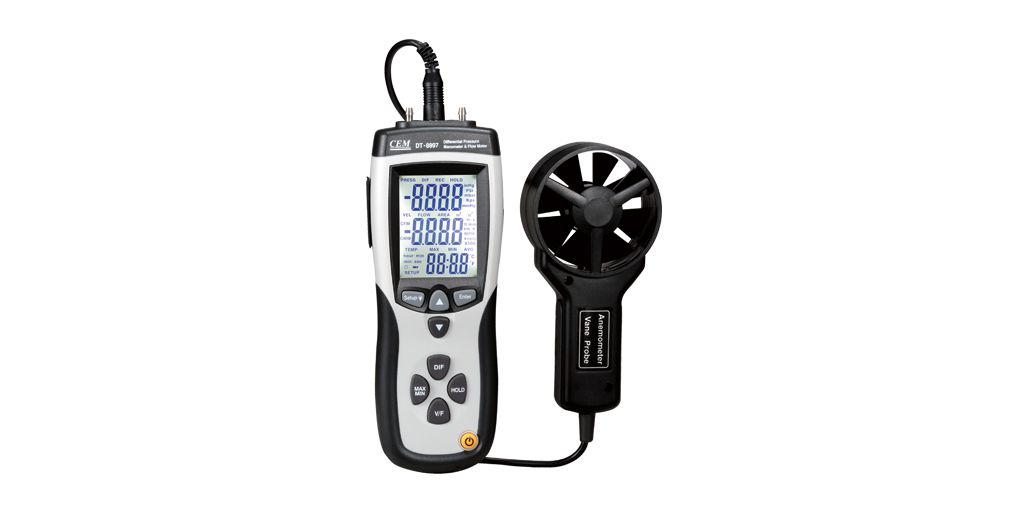

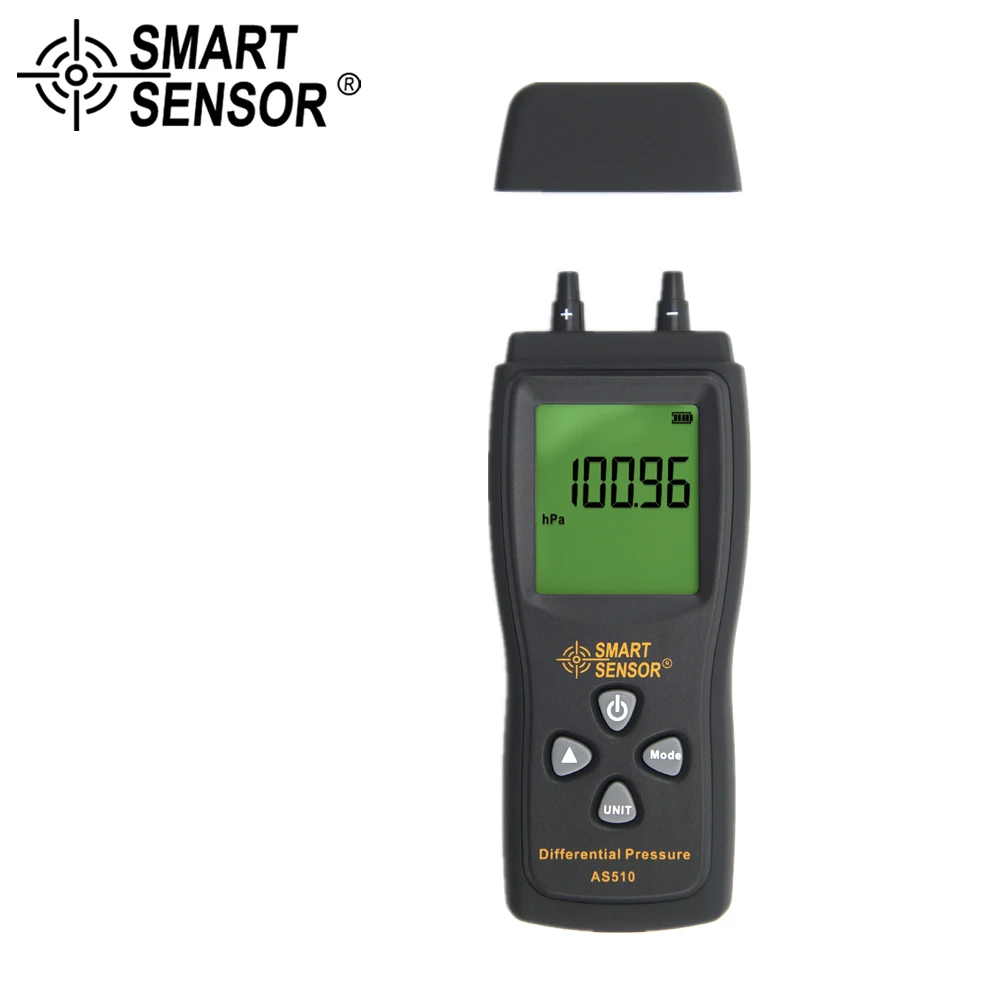

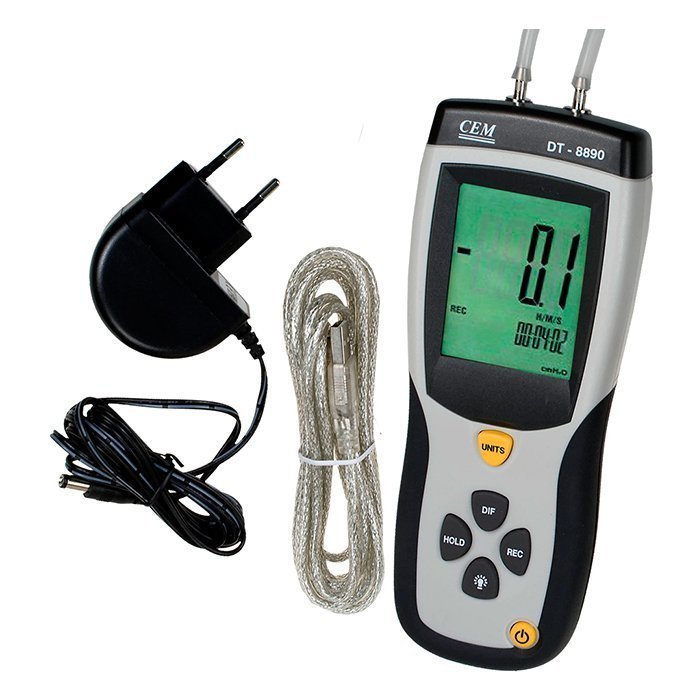

Дифференциальный манометр (напоромер) - WIKA Россия

  1. Стартовая страница
  2. Продукция
Запрос информации

Вам нужно больше информации? Напишите нам.

К форме

Компания WIKA является мировым лидером в производстве и разработке манометров. У компании WIKA вы найдете подходящий прибор для измерения дифференциального давления.

Дифференциальный манометр измеряет разность двух давлений. Данный прибор подходит для контроля загрязнения фильтров, измерения уровня в закрытых емкостях, измерения избыточного давления в чистых помещениях, измерения потока газообразных и жидких сред, а также контроля насосных установок.

Дифференциальный манометр состоит из различных манометрических элементов и трубок (мембранный элемент, капсульный элемент, трубка Бурдона и т. д.). Такое разнообразие обеспечивает диапазон измерения от 0 ... 0,5 мбар до 0 ... 1 000 бар, с односторонней, двусторонней и двунаправленной защитой от перегрузки до 400 бар.

Дифференциальный манометр принцип действия

Дифференциальный манометр состоит из измерительных камер, отделенных друг от друга манометрическим элементом. Если измеряемые давления одинаковые, то манометрический элемент не реагирует и индикации давления нет. Если измеренные значения отличаются друг от друга, то есть одно из давлений выше или ниже другого, то прибор показывает значение дифференциального давления. Передача смещения измерительного элемента и индикация давления осуществляется с помощью механизма манометра.

В ассортименте продукции WIKA вы найдете дифференциальный манометр в стандартном исполнении и исполнении с улучшенной коррозийной стойкостью, которая требуется при использовании манометра в химической или технологической промышленности.

Дифференциальный манометр с индикацией рабочего давления

Помимо дифференциального манометра стандартного исполнения в продуктовой линейке WIKA вы также найдете дифференциальный манометр со встроенной опцией индикации рабочего давления. В процессе контроля состояния фильтра или насоса рабочее давление зачастую играет такую же важную роль, как и дифференциальное давление. Дифференциальный манометр серии DELTA-plus имеет встроенную опцию индикации рабочего давления. Показания рабочего и дифференциального давления могут считываться одновременно со шкалы прибора непосредственно в месте установки. При этом нет необходимости в установке дополнительного измерительного прибора.

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

Дифференциальные манометры с магнитной связью

Дифференциальные манометры с магнитной связью

Если рассмотреть существующие схемы дифференциальных манометров (дифманометров) с механическими сенсорами, то нетрудно заметить, что существует проблема передачи движения сенсора указателю давления – указательной стрелке прибора.

Обе стороны сенсора находятся под давлением процесса, а указатель, естественно, расположен снаружи под атмосферным давлением. Для штока, передающего движение стрелке, необходимо механическое уплотнение, которое создает трение со штоком и вызывает дополнительную погрешность прибора.

Хорошим решением проблемы является использование магнитного потокосцепления для передачи движения чувствительного элемента движению указателя прибора.

В качестве примера рассмотрим схемы устройства дифманометров фирмы Mid-West Instrument.

На данном чертеже изображена схема конструкции дифференциального манометра Mid-West модели 114:





Чувствительным элементом прибора является подпружиненная мембрана (диафрагма), которая передвигается прямолинейно, пропорционально разности между двумя входными давлениями. Магнит, находящийся вместе с мембранным устройством под давлением технологического процесса, движется с мембраной и вращает ведомый магнит, находящийся уже под атмосферным давлением.

Стрелка манометра, расположенная на конце штока с вращающемся магнитом, указывает на шкале величину перепада давления между входными портами. Между стороной давления процесса прибора и стороной, где находится механизм манометра, нет механических уплотнений. Это достигается за счет магнитной связи между соседними магнитами через непроницаемую стенку корпуса прибора. Диапазон измерений прибора определяется установкой пружины диапазона необходимой жесткости.

На данном фото Вы можете увидеть, как выглядит этот прибор:





На такой дифманометр легко устанавливается магнитоуправляемый контакт (геркон), что превращает его в сигнализатор перепада давления. Перемещая геркон вдоль стержня магнита ближе или дальше от диафрагмы можно установить точку срабатывания сигнализатора. Следует отметить, что такой прибор легко сертифицировать для применения во взрывоопасной среде, т. к. контакты находятся в герметичной ампуле, заполненной инертным газом. Прибор легко можно преобразовать только в сигнализатор, достаточно не устанавливать блок индикатора.

Для увеличения стойкости к высоким давлениям при условии, что не является критичной возможность перетекания жидкости или газа процесса из порта высокого давления к порту низкого давления, вместо диафрагмы применяется подпружиненный поршень.

Схема дифманометра серии 120 с чувствительным элементом в виде подпружиненного поршня приведена ниже:





Принцип работы этого прибора не отличается от принципа работы прибора с сенсором в виде подпружиненной диафрагмы. Только вместо диафрагмы здесь перемещается поршень. На такой прибор можно точно так же устанавливать магнитоуправляемые контакты, превращая его в сигнализатор перепада давления.

На данном фото Вы можете увидеть, как выглядит данный прибор в сборе и в разрезе:





МодельПогрешностьМинимальный Диапазон ИзмеренийМаксимальный Диапазон ИзмеренийМаксимальное Рабочее Давление в PSIG (бар)Наличие Контактов
120±2%0-5 PSID (0-0. 35 bar)0-110 PSID (0-7 bar)6000 (400)1 или 2
121±2%0-5 PSID (0-0.35 bar)0-110 PSID (0-7 bar)6000 (400)1 или 2 ключа или трансмиттер 4-20mA
122±5%0-5 PSID (0-0.35 bar)0-110 PSID (0-7 bar)3000 (200)1 или 2
123±2%0-150 PSID (0-10 bar)0-400 PSID (0-27 bar)5000 (340)1 или 2
124±2%0-5 PSID (0-0.35 bar)
0-150 PSID (0-10.0 bar)
0-110 (0-7.0 bar)
0-400 (0-27.0 bar)
10,0001 или 2
220±2%0-5 PSID (0-0.35 bar)0-100 PSID (0-7 bar)4000 (275)4-20mA
114
±2%0-50,8 см водного столба (0-20 дюймов водного столба)0-1524 см водного столба (0-600 дюймов водного столба)1000 (69 бар)1 или 2 или выход 4-20mA
130±2% или 5%0-5" H20 (0-12. 4 mbar)0-400" H20 (0-1 bar)500 (34)1 или 2
140±2%0-25 PSID (0-1.7 bar)0-100 PSID (0-7 bar)3000 (200)1 или 2
142±2%0-20" H20 (0-50 mbar)
0-25 PSID (0-1.7 bar)
3000 (200)
1 или 2
240±2%
0-20" H20 (0-50 mbar)
0-100 PSID (0-7 bar)
1500 (102)
1 или 2



Уточнить текущую цену и купить дифференциальные манометры Вы можете, обратившись к нам по контактным координатам, указанным на странице Контакты или заполнив контактную форму «Написать нам», расположенную справа на текущей странице данного сайта.

Ознакомиться с другими моделями дифманометров Вы можете на странице манометры дифференциального давления.

Манометры дифференциальные аммиачные – особенности применения и выбор

Манометры дифференциальные аммиачные – особенности применения и выбор

Не знаете, как выбрать манометр дифференциального давления для эксплуатации в тяжелых условиях?

У нас есть решение!

В аммиачной среде рекомендуется использование силиконовых и этилен-пропиленовых эластомеров, особенно при высоких температурах. Сильфонный датчик давления и конструкция из нержавеющей стали являются идеальным сочетанием для использования в данной среде.

Рекомендуется использовать конструкцию дифманометра с магнитной связью между сенсорным элементом и указательной стрелкой для обеспечения полной изоляции технологической среды от механизма индикации.



Купить дифференциальные манометры.

Рисунок 1. Пример дифманометра модели 130 для использования в аммиачной среде.



Модель 130 сильфонной конструкции из нержавеющей стали является наиболее подходящим прибором для эксплуатации в системах, использующих аммиак. Данная модель имеет защиту от выхода за пределы диапазона рабочего давления.



Контроль выбросов оксидов азота.

Оксиды азота – это побочные продукты горения ископаемого топлива, которое сжигается для получения энергии. Уменьшение выбросов оксидов азота является актуальной проблемой для многих предприятий.

Одним из методов снижения данных выбросов является система избирательной каталитической нейтрализации (SCR). В данной системе в дымовой газ добавляется аммиак (Nh4) и эта смесь направляется через слой катализатора, где в результате реакции аммиака и оксида азота образуется азот и водяной пар.



Рисунок 2. Структурная схема установки избирательной каталитической нейтрализации с применением дифманометров.



Водный или безводный аммиак перекачивается насосом из резервуара и распыляется на испаритель, где затем нагревается и смешивается с воздухом. Смесь аммиака и воздуха направляется в распределительную систему на распылительную сетку, которая интегрирует смесь в поток дымового газа.

Количество аммиака может регулироваться в зависимости от желаемого уровня реакции. Модель 130 дифманометра используются для выравнивания потока смеси аммиака и воздуха в распределительной системе. Также эти модели используются для контроля перепада давления на фильтре аммиака перед подачей в испаритель.

Манометры дифференциальные Wise Control | ВИМАрос

Принцип действия манометров дифференциальных

Под воздействием измеряемой разности давлений, которые подаются в измерительные камеры манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра. Корпуса и чувствительные элементы манометров изготовлены из коррозионностойких материалов. Шкалы давления манометров могут градуироваться в кПа, МПа, бар и других единицах давления.

Манометры P620, P640, P660, P670, P680, P690 снабжены электроконтактным сигнализирующим устройством и обеспечивают управление внешними электрическими цепями.

Все модификации имеют одинаковый принцип действия и отличаются друг от друга геометрическими размерами и пределами измерений, не превышающими значений, указанных в Таблице.

Технические характеристики

Условное обозначение модификации, диаметр шкалы, диапазоны измерений, рабочее (статическое) давление приведены в Таблице.

Обозначение модификацииДиаметр шкалы, ммДиапазоны измерений,бар(МПа)Максимальное рабочее (статическое) давление, МПа
Р620100 и 160от 0 до 15 (от 0 до 1,5)5
Р640160от 0 до 20 (от 0 до 2,0)10
Р660100 и 160от 0 до 0,6 (от 0 до 0,06)25
Р670160от 0 до 10 (от 0 до 1)4 и 10
Р680160от 0 до 20 (от 0 до 2)10
Р690160от 0 до 20 (от 0 до 2)10

Поверка

Поверка приборов проводится по ГОСТ 8.146-75 «ГСИ. Манометры дифференциальные показывающие и самопишущие с интеграторами ГСП. Методы и средства поверки».

Основные средства поверки:

  • Манометры грузопоршневые МП-2,5; МП-6; МП-60; КТ 0,02; 0,05.

Могут быть использованы и другие СИ, при обеспечении соотношения:

А эт. < 0,25 А исп. СИ

Здесь:

  • А эт — абсолютная погрешность эталонов, в каждой из проверяемых точек диапазона измерений;
  • А исп.СИ — абсолютная погрешность испытуемого СИ в соответствующих точках диапазона измерений.



Необходима консультация ?

Понимая важность настоящих и будущих задач наших заказчиков, мы формируем оптимальные решения для реализации проектов в различных отраслях промышленности.

Для получения консультации свяжитесь со специалистом нашей компании по телефону
+7 812 740-7135 или отправьте запрос на коммерческое предложение:

Запросить коммерческое предложение Запросить предложение

Манометр дифференциальный - Справочник химика 21

    Дифференциальные манометры поплавковые). Для измерения уровня применяются, кроме того, поплавковые, дифференциальные манометры. Дифференциальный манометр представляет собой и-образный ртутный манометр и градуируется на различные пределы перепада, выраженные в единицах ртутного или водяного столба. [c.190]

    Дифференциальный и-образный манометр. Дифференциальный и-образный манометр (фиг. 42) предназначен для измерения разности двух давлений. Принцип работы дифференциального манометра такой же, как и и-образного манометра, описанного выше. [c.187]


    ГСИ. Манометры дифференциальные показывающие и самопишущие с интеграторами ГСИ. Методика поверки [c.899]

    Манометры дифференциальные ГСП. Общие технические условия [c.899]

    I2—с диафрагмой типа РДС / — подставка, 2—манометр дифференциальный, 3—шкала, 4--диафрагма б—капиллярный с постоянным капилляром типа РКС i—подставка 2—манометр дифференциальный, 3—шкала. 4—капилляр в—капиллярный со сменным капилляром типа РКС / — подставка, 2—корпус реометра, З манометрическая трубка, 4—шкала, [c.141]

    Дифференциальный манганиновый манометр . Дифференциальный манометр, позволяющий измерять перепад давлений в 0,2 ат при общем давлении до 7000 ат, показан на рис. 115. [c.175]

    Манометры, вакуумметры, мановакуумметры, манометры дифференциальные с трубчатой манометрической пружиной / [c.307]

    Расходомеры с дроссельными устройствами и поплавковыми дифференциальными манометрами. Дифференциальные манометры мембранные с пневматической передачей показаний, работающие с вторичными самопишущими и показывающими приборами. [c.601]

    Дифференциальный манометр. Дифференциальный манометр применяется для измерения разности давлений. [c.42]

    Манометр дифференциальный водяной на Др = 392 Па (или 40 мМ [c.242]

    Подача Манометр дифференциальный в комплекте с дроссельными устройствами и импульсными трубками (показывающий и самопишущий) На прямом участке трубопровода нагнетания на вертикальном или наклонном трубопроводе за газосборником [c. 32]

    Манометры дифференциальные поплавковые / [c.308]

    Манометры дифференциальные кольцевые и колокольные / 42 1308 [c.308]

    Бытовые газовые плиты должны соответствовать требованиям ГОСТ 10798—77 и техническим условиям, утвержденным в установленном порядке. Для учета расхода газа применяют объемные счетчики и расходомеры, сужающие устройства с дифференциальными манометрами. Дифференциальные манометры поставляют в комплекте с сужающими устройствами — диафрагмами или соплами. [c.344]

    В качестве первичных приборов могут быть использованы манометры, дифференциальные манометры, дифференциальные тягомеры с дифференциально - трансформаторными датчиками, термопары, термометры сопротивления, солемеры, газоанализаторы и т. д. [c.221]

    В комплект входят реометр, вакуумметр, манометр, дифференциальный манометр, кювета, пресс и др. 475X200X570 мм [c.396]

    Для измерения разности давлений в холодильных машинах выпускают манометры дифференциальные двустре-л о ч н ы е (типа МДП4-СМ-Т). Большое давление Б (рис. 53, г) через трубчатую пружину, тягу и сектор 6 поворачивает стрелку 2. Меньшее давление М через свою трубчатую пружину и сектор 5 вращает подвижную шкалу 4, которая, как и стрелка 2, своим указателем 1 показывает давление по неподвижной шкале 3. Разность давления Б — М читается на подвижной шкале по отклонению стрелки 2 от указателя I. Эти манометры удобны, например, для определения разности давлений в масляной системе и паров аммиака или фреона в картере компрессора. [c.115]

    Для измерения разности давлений в холодильных машинах выпускают манометры дифференциальные двухстрелочные (типа МДП4-ОМ-Т). Большее давление Б (рис. 53, в) через трубчатую пружину, тягу и сектор 6 поворачивает стрелку 2. Меньшее давление М через свою трубчатую пружину и сектор [c.104]

    Манометры, дифференциальные манометры, вторичные при-Гборы анализаторов качества и состава веществ и электрических дистанционных систем проверяют включением электропитания и регистрирующих устройств. Неправильное подключение вторич-яых приборов электрических дистанционных систем приведет к установке стрелки на конечной отметке шкалы при входном сигнале, соответствующем началу шкалы. [c.122]


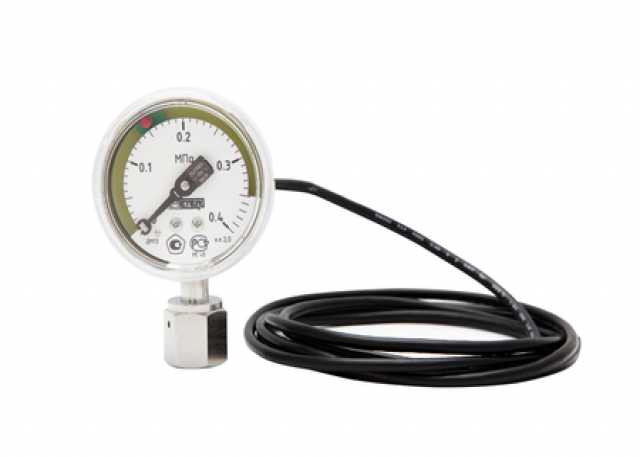

Манометры дифференциальные

Главная / Каталог / Давление / Манометры дифференциальные

Манометр дифференциальный показывающий МДП4-СМ-Т предназначен для одновременного измерения в двух различных точках системы избыточного и вакуумметрического давления аммиака с маслом, хладона 12, 22 с маслом, а также для отчета разности давлений

Манометр дифференциального давления предназначен для измерения разностей (перепадов) давления в газообразных и жидких средах. Особенно подходит для измерения потери давления в фильтрах в технике кондиционирования воздуха и вентиляционной техники

Предназначен для контроля перепада давления на узлах очистки (фильтрах), струевыпрямителях и других устройствах газового оборудования. Применяются для информирования обслуживающего персонала о необходимости проведения технического обслуживания выше

Дифманометры с пружиной предназначены для измерения перепадов давления жидких и газообразных сред. Технические характеристики Параметр Значение Диаметр корпуса,мм 100, 160

Дифманометры с поршнем предназначены для измерения перепадов избыточного давления неагрессивных некристаллизующихся сред (жидкостей, газа). Технические характеристики Параметр Значение Диаметр корпуса,мм

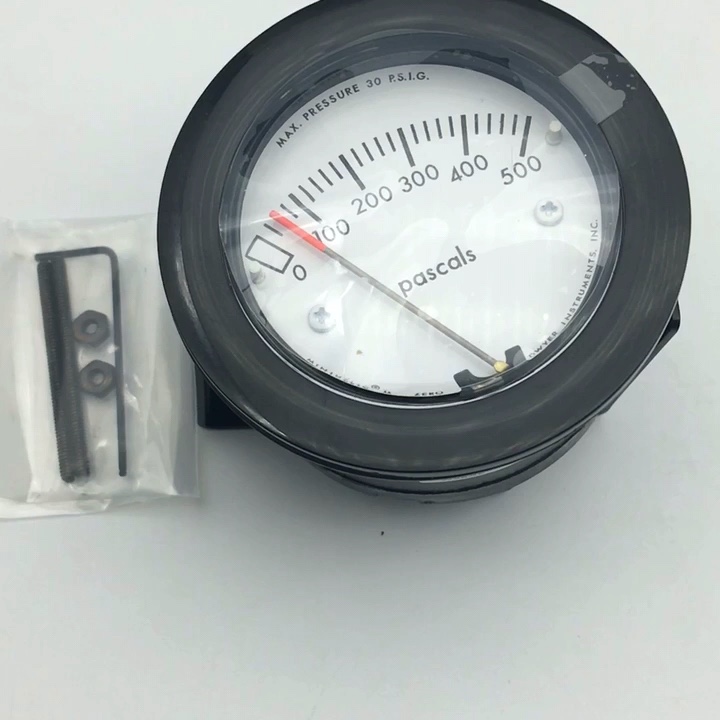

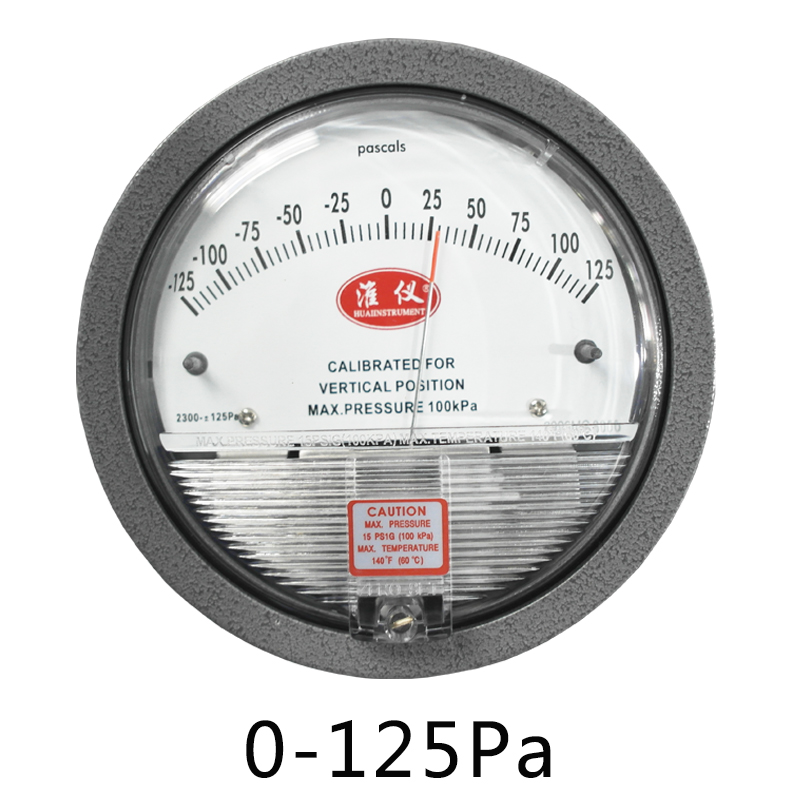

Предназначены для измерения малых дифференциальных давлений газообразных сухих и незагрязнённых сред. Технические характеристики Параметр Значение Диаметр корпуса,мм 100, 160

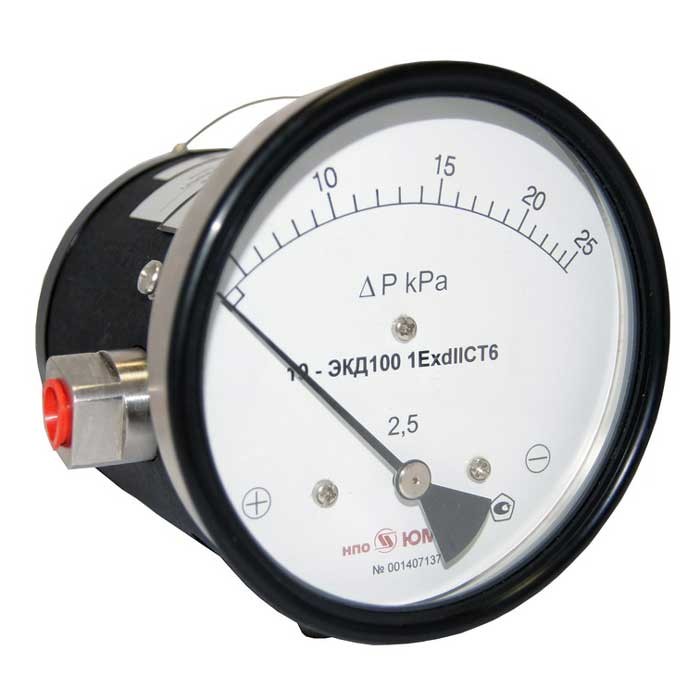

Манометры дифференциальные мембранные предназначены для измерений разности давлений жидкостей и газов, не агрессивных по отношению к измерительной системе. Используются в сложных эксплуатационных и технологических условиях, в том числе в местах с по

Манометры дифференциальные с магнитным поршнем предназначены для измерений разности давлений жидкостей и газов, не агрессивных по отношению к измерительной системе. Область применения Системы водоснабжения, газоснабжения, а также в химической,

Вашему вниманию предлагается новая разработка наших инженеров, а так же новый продукт в ассортименте выпускаемой нами продукции дифференциальный манометр на низкое давление МДМ 2000 (аналог Magnehelic). Нашей фирмой была поставлена цель сделат

Манометр дифференциального давления предназначен для измерения разностей (перепадов) давления в газообразных и жидких средах. Подходит для измерения потери давления в фильтрах в технике кондиционирования воздуха и вентиляционной техники, а также

Поплавковые манометры дифференциальные - Энциклопедия по машиностроению XXL

Для измерения расходов воды, пара и газа могут применяться дифференциальные поплавковые манометры (ГОСТ 3720-66) (рис. 131), работающие совместно с нормальным сужающим устройством (диафрагмой). Принцип действия этого прибора основан на квадратичной зависимости давления от расхода. Диа-  [c.219]

Рве. 131. Дифференциальные поплавковые манометры а показывающие б — показывающий е контактным устройством] 8 — самопишущий.  [c.219]


У поплавкового дифференциального манометра (рис. 94) на кронштейне 1 укреплены два сообщающихся сосуда — плюсовой сосуд 5, соединенный трубкой 2 с минусовым сосудом 6. Сообщающиеся сосуды заполняются ртутью. В, плюсовом сосуде плавает поплавок 3, несущий на себе шток 4 со стальным сердечником 7, который входит в катушку 8 электромагнита.  [c.162]

Дифференциальные манометры бывают жидкостными— двухтрубными, поплавковыми, колокольными и кольцевыми — и могут снабжаться электрическими системами для передачи показаний на значительные расстояния, а также для подсчета пара, прошедшего через паропровод за определенный период.  [c.272]

Переносные дифференциальные манометры используют при теплотехнических испытаниях и для контроля стационарных дифференциальных манометров они выпускаются двухтрубными и однотрубными. Стационарные дифференциальные манометры изготовляют следующих типов поплавковые, сильфонные, кольцевые, колокольные и мембранные (с механической и электрической передачей показаний).  [c.303]

Рис. 178. Поплавковый дифференциальный манометр —паромер с механической передачей.
Гидростатические (манометрические) уровнемеры находят широкое применение при измерениях уровня жидкости (воды) в барабанах и на других участках парогенераторов, В качестве уровнемеров в последние годы используют преимущественно серийно изготовляемые дифференциальные манометры поплавковые, мембранные или сильфон-ные. По ГОСТ 18140-72 верхние пределы измерения уровнемеров с односторонней шкалой или суммы пределов измерения с двусторонней симметричной шкалой должны выбираться из ряда, 25 40 63 100 160-250 400 630 1000 1600 2500 4000 и 6300 см высоты столба жидкости, уровень которой измеряется.[c.240]
Перепад давления, создаваемого диафрагмой, измеряют дифференциальными манометрами, которые по принципу действия подразделяются на поплавковые типа ДП, мембранные типа ДМ, сильфонные типа ДСП (показывающие) и ДСС (самопишущие). Класс точности дифманометров — 1 и 1,5. Верхний предел измерения дифманометров ДСС от 0,063 до 1,6 кгс/см дифманометров ДМ — от 0,016 до 6,3 кгс/см .  [c.61]

ЗУБЧАТО-РЕЕЧНЫЙ МЕХАНИЗМ ПОПЛАВКОВОГО ДИФФЕРЕНЦИАЛЬНОГО МАНОМЕТРА С КОНЦЕНТРИЧЕСКИ РАСПОЛОЖЕННЫМИ СОСУДАМИ  [c.297]

ЗУБЧАТО-РЕЕЧНЫЙ МЕХАНИЗМ ПОПЛАВКОВОГО ДИФФЕРЕНЦИАЛЬНОГО МАНОМЕТРА  [c.297]

Фиг. 167. Поплавковый дифференциальный манометр с механическим приводом
При испытаниях измерения перепада давлений применяют переносные дифференциальные манометры. В качестве стационарных приборов устанавливают поплавковые или мембранные дифференциальные манометры, показывающие расход в данный момент и снабженные счетчиком расхода, а также самопишущие и с передачей показаний на расстояние. Дроссельные расходомеры занимают мало места, дают достаточно точные показания, но пригодны лишь для постоянного или медленно изменяющегося расхода. Для измерения пульсирующих (часто меняющихся) расходов они непригодны.  [c.192]

I — трубопровод, 2 — диафрагма, 3 — уравнительные сосуды, 4—трубки, соединяющие дифференциальный манометр с местом установки диафрагмы, 5 — механический поплавковый дифманометр ДП с указанием расхода среды  [c.175]

На рис. 130 показаны принципиальная схема и общий вид поплавкового дифференциального манометра типа ДП.  [c.166]

Количество газов определяют, измеряя скорость и площадь сечения потока. Для этой цели служат приборы, измеряющие скорость в отдельных точках сечения (анемометры, пневмометрические трубки), а чаще всего приборы, измеряющие все количество протекающего газа (дроссельные приборы), обычно диафрагмы, иногда сопла и трубы Вентури. Анемометры используют на открытом воздухе. Пневмометрические трубки применяют для периодических контрольных измерений. Перепад давлений, создаваемый дроссельными приборами, измеряют дифференциальными манометрами — мембранными, поплавковыми, колокольными, кольцевыми весами, микроманометрами с наклонной шкалой и др.  [c.332]

В качестве расходомеров применяются дифференциальные манометры с жидкостным за полнением, стеклянные (двухтрубные и-образ-ные и чашечные), поплавковые (механические  [c.495]

Дифференциальные манометры поплавковые, низкого давления, с заполнением вазелиновым маслом, рассчитанные на условное дав-  [c.498]

В качестве измерительных устройств чаще всего используют дифференциальные манометры двухтрубные, поплавковые и с металлическими мембрана.ми.  [c.506]

Поплавковые манометры дифференциальные 497 Пористые тела керамические 206-Порог чувствительности изй1ери-тельного прибора 445 Портланд-це1чент 608 Поршневые компрессоры 237, 251. 410  [c.668]


На рис. 9 показано принципиальное устройство так называемого дифференциального поплавкового манометра (типаДП). Сосуд / сообщается посредством трубки а с областью высокого давления ру, а сосуд 2 через трубку Ь сообщается с областью с давлением Рч[c.26]

В эту товарную позицию включаются также минимальные и максимальные манометры. Дифференциальные манометры, используемые для измерения разности давлений, бывают следующих типов двужидкостные, поплавковые, типа колеблющихся кольцевых весов, мембранные, с анероидной коробкой, шариковые (без жидкости) и т.д.  [c.149]

До и после диафрагмы на трубопроводе должны иметься прямые участки, длина которых определяется также Правилами 28-64. Внутренний диаметр камер диафрагмы должен точно равняться внутреннему диаметру трубопровода. Расстояние между диафрагмой и дифманометром должно быть не менее 3 и не более 50 м. Соединительные линии выполняются из труб диаметром не менее 8 мм. У места измерения давления на линиях устанавливаются вентили. Основные параметры поплавковых дифференциальных манометров-расходоме-ров приведены в табл. 8-16,  [c.240]

Характеристики поплавковых дифференциальных манометров-рас ходомеров  [c.241]

На рис. 178 изображена схема установки дифференциального манометра (паромера) поплавкового типа с механической передачей. Манометр состоит из двух сообщающихся сосудов, заполненных ртутью плюсо-  [c.311]

Для измерения перепада давления применяются дифференциальные манометры или кратко д и ф м а-нометры различных типов и конструкций трубные типов ДТ-5, ДТ-50, ДТ-150 для давлений до 5 50 и 150 кГ/см , поплавковые типов ДП, ДПЭС, ДПЭВ и др. Такие приборы имеют шкалы, на которых сразу видна величина расхода жидкости или газа. Это так называемые пока-ии%ма оме раТ для изме- зывающие приборы. Есть приборы рения расхода газа записывающие или самопишущие.[c.94]

Дифференциальные манометры поплавковые, механические, с ртутным заполнением (фиг. 29-82), рассчитанные на условное давление 160 кг1см выпускаются следующих мо дификаций  [c.496]

Дифференциальные манометры поплавковые, бесшкальные, типов. ДПЭС (фиг. 29-83) и ДПЭВ (фиг. 29-84) предназначены для работы с одним нли двумя вторичными приборами.  [c.498]

Расчетные перепады давления такие же, как у дифференциальных манометров поплавковых механических, за исключением перепадов давления 40 и 63 мм рт. ст., не применяемых у приборов типа ДПЭВ.  [c.498]

Фиг. 29-85. Дифференциальный манометр поплавковый низкого давления бесшкальный типа ДПЭМ.
Приборы выпускаются на расчетные перепады давления 63, 100, 160, 250, 400, 630 и 1 ООО мм рт. ст. Шкалы такие же, как и у дифференциальных поплавковых механических манометров, за исключением шкал для уравнеме-ров 0—100 и О—1 ООО см, которые для этих приборов не изготовляются.  [c.499]

Вторичные электрические приборы к манометрам и поплавковым дифференциальным манометрам комплектуются с приборами типов МЭБ-280, МУЭ, ДЭПМ-280, ДПЭС, ДПЭВ и ДПЭМ. Вторичные приборы (фиг. 29-91) выпускаются следующих модификаций  [c.501]

При необходимости непрерывной записи показаний дроссельных расходомеров (например, при нестационарных режимах) применяются стационарные (технические) дифференциальные манометры — мембранные, силь-фонные, и поплавковые с компенсационнымг унифицированным устройством.  [c.162]

Первичные измерительные преобразователи уровня условно подразделяют a механические, к которым относятся поплавковые и буйковые уровнемеры гидростатические, использующие зависимость между уровнем и гидростатическим давлением, оказываемым столбом жидкости на стенки сосуда и измеряемым дифференциальным манометром пьезометрические, определяющие уровень по изменению давления сжатого воздуха, продуваемого через  [c. 69]


Руководство по типам манометров дифференциального давления

Дифференциальный манометр

Щелкните номер модели, чтобы получить доступ к сведениям о манометре дифференциального давления. Сравнение поршневых и диафрагменных манометров дифференциального давления.

Модель

Тип датчика мин. Диапазон
(psid)
Макс. Диапазон
(psid)
Максимальное
Давление в трубопроводе
Доступные конфигурации Количество переключателей
(макс.)
Корпус коммутатора
Только калибр Комбинированный датчик переключения Только переключатель
1201 Поршень 0-5 0–150 3000

1 Без корпуса
1203 Поршень 0-5 0–150 5000

2 Nema 4X, класс 1-Div. 2
1204 Поршень 0-5 0–150 5000

2 Nema 4X, класс 1-Div. 1
1206 Поршень 0-5 0–150 10 000

0 Нет переключателя
1303 Поршень 0–100 0–1000 5000

2 Nema 4X, класс 1-Div.2
1306 Поршень 0–100 0–1000 7500

0 Нет переключателя
1502 Диафрагма 0-10 0-300 3000

1 Без корпуса
1504 Диафрагма 0-5 0-300 3000

2 Nema 4X, класс 1-Div. 1
1514 Диафрагма 0–1 0–50 1500

2 Nema 4X, класс 1-Div. 1
1516 Диафрагма 0–1 0–50 1500

2 Nema 4X, класс 1-Div.2
1518 Диафрагма 10-0-10 50-0-50 1500

2 Nema 4X
1533 Диафрагма 0-5 0-300 3000

2 Nema 4X
1536 Диафрагма 0–1 0–50 750

0 Нет переключателя
1804 Диафрагма 0-5 дюймов h30 0-8 150

2 Nema 4X, класс 1-Div. 1
1831 Диафрагма 0-5 дюймов h30 0-8 100/150 *

2 Без корпуса
1833 Диафрагма 0-5 дюймов h30 0-8 100/150 *

2 Nema 4X, класс 1-Div.2
1835 Диафрагма 5-0-5 "h30 8-0-8 150

2 Без корпуса
1002 Мини-поршень 0-4 100 3000

1 Без корпуса
1020 Мини-диафрагма 0-25 дюймов h30 0-30 1000

1 Без корпуса

* Алюминий / нержавеющая сталь

Что такое манометр дифференциального давления?

    data-vocabulary.org/#">
  1. Дом
  2. Продукты
Запросить информацию

Хотите получить дополнительную информацию? Напишите нам.

К форме

Ассортимент манометров дифференциального давления WIKA включает стандартные конструкции, а также модели с повышенной устойчивостью к коррозии, необходимые для химических и других технологических процессов:

Манометры дифференциального давления измеряют разницу между двумя давлениями.Общие области применения индикаторов перепада давления включают: мониторинг загрязнения фильтра; обеспечение измерения уровня в закрытых емкостях; индикация измерения избыточного давления в чистых помещениях; контроль расхода газообразных и жидких сред; и обеспечение управления насосными станциями.

В манометрах дифференциального давления элементы давления и формы трубок различаются (мембранный элемент, капсульный элемент, трубка Бурдона и т. Д.). Это позволяет охватить диапазон шкалы от 0 ... 0,007 фунт / кв.дюйм до 0 ... 14 000 фунт / кв.дюйм, с очень высокой односторонней и двусторонней, а также двунаправленной безопасностью избыточного давления до 5800 фунтов на кв.

Манометр дифференциального давления со встроенной индикацией рабочего давления

В дополнение к стандартным вариантам манометров дифференциального давления WIKA также предлагает манометры со встроенной индикацией рабочего давления. При мониторинге фильтров и насосов рабочее давление часто играет важную роль наряду с перепадом давления. Таким образом, в манометр дифференциального давления DELTA-plus встроена индикация рабочего давления. Рабочее давление и дифференциальное давление могут отображаться одновременно на локальных дисплеях.Таким образом, отпадает необходимость в дополнительной точке измерения и герметизации.

Функция манометра дифференциального давления

Промежуточные камеры манометра дифференциального давления отделены друг от друга элементом давления. Если два измеряемых давления одинаковы, то через нажимной элемент нет движения и давление не отображается. Как только два измеренных значения будут отличаться друг от друга, таким образом, одно из давлений будет выше или ниже, тогда будет отображаться перепад давления.Передача смещения нажимного элемента и индикация давления достигается за счет механического движения.


Свяжитесь с нами

Хотите получить дополнительную информацию? Напишите нам:

Брошюра

Стандартный ассортимент продукции

Применение манометров дифференциального давления

- дифференциальное давление плюс

Применение манометров дифференциального давления

- дифференциальное давление плюс

Differential Pressure Plus производит манометры дифференциального давления для контроля состояния фильтра, уровня жидкости, измерения расхода в Вентури и многого другого.

дифференциал, давление, манометр, фильтр, статус, прибор Midwest, Orange Research, Wika, Ashcroft, дельта, манометр, Вентури, уровень жидкости, измерение, dpp, plus, 200DPG, DPP975, защитный экран

2453

page-template-default, page, page-id-2453, theme-bridge, woocommerce-no-js ,, qode-title-hidden, qode_grid_1300, qode-content-sidebar-responsive, columns-3, qode-theme- версия-10.0, wpb-js-composer js-comp-ver-4.12, vc_responsive, elementor-default, elementor-kit-17720

Дифференциальные манометры, вероятно, являются одними из наиболее недоиспользуемых и неправильно понимаемых изделий на производстве.В результате почти полного отсутствия упоминания в инженерном образовании мы видим, что инженеры постоянно используют два стандартных манометра, тогда как они могут использовать только один манометр дифференциального давления. От приложений, связанных с системами фильтрации, измерения скорости потока с использованием принципа Бернулли, отображения уровней жидкости в криогенных резервуарах, обнаружения утечек в системах и многого другого, эти эффективные инструменты должны быть частью набора инструментов каждого инженера. По этой причине мы собрали эту страницу для обзора некоторых приложений этих датчиков.Прежде всего, мы надеемся, что это станет хорошей отправной точкой при проектировании ваших систем.

Что такое манометр дифференциального давления?

Проще говоря, манометр дифференциального давления измеряет разницу давления между двумя соединениями. В результате представим себе приложение, в котором у вас есть резервуар на 100 фунтов на квадратный дюйм, а другой - на 95 фунтов на квадратный дюйм. Если вы подключите манометр дифференциального давления между этими двумя резервуарами, вы получите 5 фунтов на квадратный дюйм.

Для этого существует несколько различных конструкций манометров, но компания «Дифференциальное давление плюс» производит конструкцию, известную как «магнитная муфта».«У каждого манометра есть магнитный поршень, который движется вперед и назад, как морская пила, в зависимости от перепада давления. В результате линейное движение этого магнитного поршня толкает и притягивает вращающийся магнит, который соединяется с указателем. Эта «магнитная рейка и шестерня» обеспечивает считывание.

Мониторинг состояния фильтра с помощью дифференциального манометра

По мере засорения фильтрующих картриджей перепад давления между входом и выходом увеличивается из-за накопления загрязнений в сетке фильтра.Благодаря этому операторы могут измерить перепад давления на фильтре и получить визуальное представление о том, насколько загрязнены их системы фильтрации. В результате использование манометров дифференциального давления для применения в фильтрах может:

  • Помогите операторам предотвратить повреждение их системы, поскольку они будут в курсе состояния фильтра.
  • Предотвращение юридических проблем между производителями фильтров и покупателями, у которых истек срок службы своих фильтров и неправильно эксплуатируют системы
  • Увеличьте продажи фильтрующих картриджей на 20-30%, помогая клиентам быть в курсе состояния фильтра
  • Помогите выделить ваш фильтр среди тысячи конкурентов

Предлагаемые продукты для этого приложения

Монитор состояния тележки с фильтром

Монитор резервуара с большим фильтром

Прямое соединение головки фильтра

Измерение расхода с помощью манометра дифференциального давления

Принцип Бернулли гласит, что увеличение скорости жидкости происходит одновременно с уменьшением давления или уменьшением потенциальной энергии жидкости. В результате устройства, известные как Вентури, использовались в течение многих лет для измерения скорости потока путем определения этого изменения давления. Следовательно, и оператор может подключить сторону высокого давления манометра дифференциального давления к большему диаметру и может подключить сторону низкого давления манометра дифференциального давления к меньшему диаметру, скорость потока может быть измерена. Кроме того, использование манометра дифференциального давления в приложениях расхода может:

  • Обеспечивает прямую обратную связь по расходу
  • Быть самым надежным решением, которое прослужит годами и намного превосходит электронные альтернативы

Предлагаемые продукты для этого приложения

Прямой монтаж в трубку Вентури

Индивидуальный циферблат для четкой обратной связи

Сравнение максимума и минимума на трубе

Измерение жидкости с помощью дифференциального манометра

Стандартные манометры нельзя использовать для измерения уровня жидкости в криогенном резервуаре из-за ряда проблем. Наиболее важным является тот факт, что резервуары находятся под давлением (часто выше 500 фунтов на квадратный дюйм), а стандартный манометр, установленный внизу, будет измерять уровень жидкости плюс давление в резервуаре. Следовательно, необходимо использовать манометр дифференциального давления, подключив сторону высокого давления к дну резервуара, а сторону низкого давления к верхней части резервуара. В результате резервуары, измеряющие жидкий кислород, азот, аргон и многое другое, могут иметь экономичное решение, позволяющее оценить уровень жидкости изнутри.Эти применения манометров дифференциального давления для уровня криогенной жидкости могут:

  • Обеспечивает прямую обратную связь уровня жидкости в резервуаре под давлением
  • Намного более экономически выгодно, чем ультразвуковые, электронные преобразователи и другие сложные инструменты для измерения уровня жидкости.
  • Обеспечивает добавленную стоимость резервуаров для хранения микробаллонов

Предлагаемые продукты для этого приложения

Индивидуальный циферблат для четкой обратной связи

Криогенный микро резервуар

Сравнение максимума и минимума в резервуаре

Определение образования накипи с помощью манометра дифференциального давления

Манометры дифференциального давления отлично подходят для контроля образования накипи в трубах и насосах. Сравнивая вход и выход вашей системы, манометр может определить чрезмерную потерю давления, которая может быть результатом накопления отложений. Кроме того, на насосе можно разместить манометр дифференциального давления, чтобы гарантировать, что насос выдает правильное изменение давления от входа к выходу. В результате операторы могут получать важные диагностические данные, отслеживая это увеличение или уменьшение перепада давления. Использование манометра дифференциального давления в приложениях для накопления накипи может:

  • Обеспечьте прямую обратную связь о наращивании масштаба, чтобы помочь изолировать проблемы
  • Простой и эффективный инструмент для вашей бригады технического обслуживания
  • Недорогая, прочная конструкция

Предлагаемые продукты для этого приложения

Измерение изменений давления на насосах

Защитите системы и получите обратную связь

Измерьте накопление шкалы в системах

Обнаружение утечек с помощью манометра дифференциального давления

Вероятно, одно из наименее изученных применений манометров дифференциального давления связано с обнаружением утечек в системе. Сравнивая эталонный сосуд с потенциально протекающим сосудом, можно измерить перепад давления и обнаружить утечку. В результате экономится много времени, а результаты намного точнее, чем часы ожидания падения на стандартном манометре. Благодаря тому, что манометры дифференциального давления могут измерять с точностью до 0,1 дюйма вод.ст., вам придется ждать гораздо меньше! Кроме того, манометры дифференциального давления для обнаружения утечек могут быть:

  • Просто и недорого (от 50 долларов)

Предлагаемые продукты для этого приложения

Измерение падения давления с помощью портативных наборов

Защитите системы и получите обратную связь

Полезные видео по характеристикам дифференциального манометра

Применение фильтра с использованием цветовой полосы: СМОТРЕТЬ ЗДЕСЬ

Различные способы монтажа манометров дифференциального давления: СМОТРЕТЬ ЗДЕСЬ

Электрические переключатели и манометры дифференциального давления: СМОТРЕТЬ ЗДЕСЬ

Вывод принципа Бернулли: СМОТРЕТЬ ЗДЕСЬ

Обзор манометра дифференциального давления

- дифференциальное давление плюс

Обзор манометра дифференциального давления

- дифференциальное давление плюс

Differential Pressure Plus производит манометры дифференциального давления для контроля состояния фильтра, уровня жидкости, измерения расхода в Вентури и многого другого.

дифференциал, давление, манометр, фильтр, статус, прибор Midwest, Orange Research, Wika, Ashcroft, дельта, манометр, Вентури, уровень жидкости, измерение, dpp, plus, 200DPG, DPP975, защитный экран

923

шаблон-страницы по умолчанию, страница, идентификатор страницы-923, родительская страница, мост темы, woocommerce-no-js ,, qode-title-hidden, qode_grid_1300, qode-content-sidebar-responseive, columns-3, qode-theme-ver-10.0, wpb-js-composer js-comp-ver-4.12, vc_responsive, elementor-default, elementor-kit-17720

ТИП ПОРШНЯ

Эти манометры измеряют перепады давления с помощью прецизионно обработанного металлического поршня, заключенного в уплотнение из ПТФЭ.Это создает уплотнение, подобное игле для подкожных инъекций. Несмотря на точность механической обработки этих уплотнений, вокруг поршня все еще есть небольшая утечка. Вот почему поршневой манометр не следует использовать для измерения уровня жидкости или систем обнаружения утечек. Вместо этого они рекомендуются для систем фильтрации и измерения расхода.

Преимущества поршневых манометров:

• Более низкие затраты

• Более высокие температуры

• Рейтинги для более высокого давления

• Более высокие диапазоны перепада давления

СТИЛЬ ДИАФРАГМЫ

В манометрах этого типа используется резиновая диафрагма для измерения давления.Это создает идеальный барьер для манометра и обеспечивает нулевую утечку. Поскольку они создают идеальное уплотнение, они лучше всего подходят для систем контроля уровня жидкости и систем обнаружения утечек. По мере увеличения размера диафрагмы площадь чувствительности также увеличивается. Вот почему диафрагмы большего размера используются в диапазонах низкого давления, таких как 400DGC.

Преимущества мембранных манометров:

• Нет расхода через манометр

• Более чувствительное измерение

• Доступны более низкие диапазоны давления

• Может иметь нулевой центральный циферблат

фильтр ЩИТ
(диапазоны 10, 20, 30 PSID)

Технические характеристики
  • Высокое давление в системе (3000 фунтов на кв. Дюйм)
  • На складе в ассортименте 10, 20, 30 и 50PSID
  • Поставляется с указателем Max и цветной полосой
  • Отлично подходит для фильтровальных систем, особенно тележек и салазок
Аналоги предыдущего поколения

NA

NA

ПОСМОТРЕТЬ

PG
(3.Диапазоны 5-1000 PSID)

Технические характеристики
  • Максимальное давление в системе (6000 фунтов на кв. Дюйм)
  • Идеально для жидкостей
  • Отлично подходит для фильтров и гидравлики
  • Прецизионный манометр с наименьшей стоимостью
Аналоги предыдущего поколения
ПОСМОТРЕТЬ
  • 1500 фунтов на кв. Дюйм макс.
  • Точность 2%
  • Широкое применение в криогенных хранилищах
Аналоги предыдущего поколения
ПОСМОТРЕТЬ

ЛДГ
(диапазоны 1-25 ″ h3O)

  • Номинальное давление в системе (500 фунтов на кв. Дюйм)
  • Точность 2%
  • Сверхнизкий перепад давления
Аналоги предыдущего поколения
ПОСМОТРЕТЬ

HVG
(диапазоны 1-50 ″ h3O)

  • Диапазоны сверхнизкого перепада давления
  • Номинальное давление в системе, всего 35 фунтов на кв. Дюйм
  • Идеальное применение - HVAC и балансировка потока
Аналоги предыдущего поколения
ПОСМОТРЕТЬ

Часто используемые аксессуары

Обнаружение пиков давления в течение дня без необходимости постоянно смотреть на манометр.

Используйте один манометр для мониторинга нескольких устройств с помощью портативного комплекта

1 или 2 переключателя SPST или SPDT, которые можно установить и отрегулировать на месте в соответствии с диапазоном давления.

Может поставляться оборудование для прямого подключения к корпусам больших мешков и головкам фильтров

НОШОК

Мониторинг перепада давления (∆p) имеет решающее значение во многих производственных процессах.Часто используются два стандартных манометра, когда манометр дифференциального давления может показывать разницу в давлении с помощью одного прибора. Измерение перепада давления необходимо там, где небольшие перепады давления могут иметь значительный эффект, например, при мониторинге падения давления на фильтрах, фильтрах, сепараторах, клапанах и насосах, отображении уровней жидкости в резервуарах, обнаружении утечек в системе и измерении потока жидкости. Области применения: чистые помещения, теплообменники, нефтеперерабатывающие, нефтехимические и химические заводы,

Манометр дифференциального давления измеряет и визуально показывает разницу между двумя точками давления в технологической системе. Манометр дифференциального давления имеет два входных отверстия, которые оба подключены к контролируемым точкам давления. Например, если давление в одном впускном отверстии составляет 200 фунтов на кв. Дюйм, а давление в другом порте составляет 50 фунтов на квадратный дюйм, то перепад давления составляет 150 фунтов на квадратный дюйм (200 фунтов на квадратный дюйм - 50 фунтов на квадратный дюйм).

Манометры дифференциального давления могут использоваться для многих целей, в том числе:

  • Поддержание оптимальной фильтрации системы и обнаружение образования накипи

Одно из самых популярных приложений для манометров дифференциального давления - мониторинг фильтрации.Когда фильтрующий патрон начинает забиваться загрязняющими веществами, давление между впускным и выпускным портами увеличивается, а эффективность падает. Когда перепад давления достигает определенного предела, оператор знает, что пора менять фильтр, обеспечивая плавный и эффективный процесс и предотвращая повреждение системы. Точно так же манометр дифференциального давления может использоваться для обнаружения накипи в трубах и насосах.

Большие, тяжелые и дорогие расходомеры часто используются для измерения потока жидкости внутри трубы.Манометры дифференциального давления представляют собой более дешевый и простой вариант.

Принцип Бернулли гласит, что для невязкого потока увеличение скорости жидкости происходит одновременно с уменьшением давления или уменьшением потенциальной энергии жидкости.
Диафрагма, трубка Вентури или сопло потока часто используются для уменьшения диаметра внутри трубы. Затем может быть установлен манометр дифференциального давления, соединяющий сторону высокого давления с большим диаметром и сторону низкого давления с меньшим диаметром, чтобы измерить разницу давлений до и после отверстия и определить скорость потока.Это обеспечивает решение с высокой точностью при невысокой стоимости.

  • Контроль уровня жидкости в резервуарах

В открытых резервуарах порт манометра высокого давления расположен на дне резервуара, а сторона низкого давления выходит в атмосферу. Затем манометр DP выдает показания, которые показывают высоту жидкости в резервуаре, часто в дюймах или футах водяного столба или в процентах заполнения.

В герметичном резервуаре атмосферное давление газа в верхней части резервуара над содержащейся жидкостью увеличивает гидростатическое давление жидкости.Стандартный манометр, установленный на дне резервуара, будет измерять давление как газа, так и жидкости, а не только давление водяного столба.
Манометр дифференциального давления в этом случае работает намного эффективнее. Путем соединения стороны высокого давления с дном резервуара и стороны низкого давления с верхней частью манометр измеряет разницу давления газа от общего давления, чтобы обеспечить более точное считывание уровня жидкости. Это может быть экономически эффективным решением для резервуаров для измерения жидкого кислорода, азота, аргона и подобных сред, а также для измерения разницы между давлением в пласте и забойным давлением в добывающих и нагнетательных скважинах.

Обнаружение утечек в системе - одно из малоизвестных приложений для манометров дифференциального давления.

Простое измерение перепада давления между потенциально протекающим сосудом и эталонным сосудом может определить наличие утечки. Это может сэкономить время и обеспечить более точное измерение, в отличие от длительного ожидания падения давления на стандартном манометре.

Типы манометров дифференциального давления

Поршневой датчик перепада давления Манометры предназначены в первую очередь для работы с жидкими или газообразными средами, где требуются низкие диапазоны перепада давления и статическое рабочее давление.По мере того, как жидкость проходит от порта высокого давления к порту низкого давления, манометр дифференциального давления определяет небольшое количество байпаса через движение плавающего поршня / магнита в прецизионном отверстии относительно калиброванной пружины. Любое изменение давления по обе стороны от поршня / магнита вызывает перемещение магнита пропорционально разнице дифференциального давления. Магнит с поворотной стрелкой, расположенный рядом с внутренним магнитом, но за пределами корпуса давления, следует за движением поршневого магнита и показывает перепад давления на циферблате.Манометры DP поршневого типа показывают небольшое количество байпаса, когда жидкость проходит от порта высокого давления к порту низкого давления.

Диафрагменные манометры дифференциального давления изолируют порты высокого и низкого давления друг от друга, поэтому байпас отсутствует. Эти манометры могут использоваться в приложениях для измерения воздуха, газа или жидкостей. Перепад давления измеряется движением эластомерной диафрагмы против точно откалиброванной пружины диапазона. Изменение положения диафрагмы в ответ на изменение перепада давления перемещает внутренний магнит.Этот магнит, в свою очередь, заставляет вращаться внешний магнит по отношению к корпусу датчика. К этому вращающемуся магниту прикреплен указатель, который показывает перепад давления на циферблате. Диафрагма обеспечивает полное разделение.

Многие манометры дифференциального давления доступны со встроенными переключателями или преобразователями. Эти переключатели или передатчики можно настроить на включение или выключение, а также на включение сигналов тревоги в определенных точках давления.

Почему манометры дифференциального давления? | PI Process Instrumentation

В мире управления процессами существует множество переменных измерения, обычно подпадающих под категории давления, температуры, уровня и расхода.Инструменты для измерения этих переменных позволяют системным операторам контролировать состояние и движение жидкостей и газов.

Дифференциальные манометры широко признаны самой большой категорией манометров "специального типа". Они используются для фильтрации, расхода и уровня.

Манометры дифференциального давления

могут значительно снизить количество ошибок оператора, повысить эффективность процесса, защитить дорогостоящее оборудование, сократить обучение и сократить время обслуживания.

Как работают манометры дифференциального давления

В отличие от стандартных манометров, которые измеряют давление в одной точке системы, манометры DP измеряют давление в двух точках и отображают разницу давлений между этими двумя точками на одной шкале.Измеренное давление может составлять 115 фунтов на квадратный дюйм до фильтра и 100 фунтов на квадратный дюйм после фильтра, что позволяет манометру считывать разницу, которая составляет 15 фунтов на квадратный дюйм, называемую разницей в 15 фунтов на квадратный дюйм. Это представляет собой падение давления на 15 фунтов на квадратный дюйм, вызванное фильтром.

ЧИТАЙТЕ ТАКЖЕ: Что такое трубка Бурдона?

Фильтрация

Самым популярным применением манометров дифференциального давления является фильтрация. Фильтр удаляет нежелательные частицы или загрязнения из газовой или жидкостной системы.Когда фильтр забивается, эффективность и давление падает. Вот четыре относительно рискованных метода определения этого состояния:

1. Плановое обслуживание: Нередко можно увидеть программы регулярного планового обслуживания, используемые для проверки компонентов и условий процесса. Для фильтра это потребует, чтобы обслуживающая бригада или оператор взломали корпус фильтра и проследили за состоянием фильтра. Это требует, чтобы система была остановлена ​​и часто стравливала воздух для удаления жидкости или газа.Эта инвазивная система инспекции часто требует драгоценного времени и рабочей силы.

Кроме того, у многих корпусов фильтров есть дюжина или более болтов, которые нужно открутить, чтобы увидеть фильтрующий элемент внутри. Бригада технического обслуживания часто находит относительно чистый фильтр. В качестве альтернативы, бригада может обнаружить, что фильтр давно нуждается в техническом обслуживании, так как в процессе не хватало необходимых жидкостей. Хуже того, фильтр мог быть поврежден из-за «прорыва фильтра», состояния, при котором фильтрующий элемент разрывается, создавая отверстие, через которое загрязняющие вещества могут пройти через нефильтрованные, что может вызвать серьезное повреждение.

2. Мониторинг фильтрации с помощью одного манометра: Что, если пользователь фильтра захочет контролировать состояние фильтра более активно? Почему бы просто не установить единый стандартный манометр? Один манометр может сообщить оператору, когда изменяются условия давления и когда пора принять меры, такие как обратная промывка фильтра или замена фильтрующего элемента, верно? Проблема в том, что у большинства процессов нет постоянного рабочего давления. Из-за многих факторов, таких как циклы включения-выключения насоса или компрессора или циклы открытия-закрытия клапана, большинство процессов имеют довольно широкие колебания давления.Во многих системах это колебание давления является ожидаемым и нормальным в определенных пределах.

3. Контроль фильтрации с помощью двух манометров: Установка двух одинаковых стандартных манометров на фильтр, один на входе фильтра и один на выходе, является распространенным методом определения состояния фильтра. Когда фильтр забивается, манометр на входе начинает показывать больше, чем давление на выходе. К тому времени, когда фильтр будет готов к обратной промывке, разница между двумя показаниями манометра может составлять 15 фунтов на квадратный дюйм или более в зависимости от типа фильтра.Чтобы получить это показание, пользователю необходимо вычесть более низкое показание из более высокого.

К сожалению, это создает две серьезные проблемы для оператора оборудования. Во-первых, ошибки точности в этом методе усугубляются. Вместо того, чтобы иметь номинальную точность одного манометра, скажем, 2 процента, ошибка будет увеличена вдвое до 4 процентов.

Во-вторых, и это, возможно, более серьезная проблема, многие операторы не обучены тому, почему на фильтре установлены два манометра.История показывает, что многие операторы, когда их спрашивают, зачем нужны два манометра, просто не могут ответить на этот вопрос. Очень часто операторы понятия не имеют, что им нужно вычесть одно показание манометра из другого. Даже если они это сделают, они могут не полностью понять важность этого расчета.

4. Отсутствие мониторинга фильтра: Возможно, самым популярным действием для мониторинга «работоспособности» фильтра является бездействие. Очень часто, хотя системные операторы и хотят знать, когда фильтр работает, они просто ждут, когда произойдет что-то плохое.На многих фильтрах не установлен прибор для измерения расхода или давления. Оператор ожидает появления проблемы технологического процесса, часто после того, как ситуация дошла до точки невозврата и возникло повреждение. В этих случаях компоненты в процессе, возможно, придется отремонтировать или заменить.

Решение - без математики, без ошибок и легко понять

Один манометр дифференциального давления, установленный с использованием одних и тех же кранов на входе и выходе фильтра, может устранить проблемы, указанные выше.Если отказаться от использования двух манометров, коэффициент погрешности упадет до уровня точности манометра DP. Оператор также лучше поймет чтение, не зная, что «делать математику».

На шкале манометра дифференциального давления также может быть красная дуга, указывающая на то, что фильтр забит или вот-вот засорится - это также известно как «состояние тревоги». Это состояние тревоги было бы еще более усилено, если бы на шкале манометра DP были слова «фильтр» или «чистый» и «грязный» на одной лицевой стороне шкалы манометра DP.Ничего из этого невозможно с двумя отдельными манометрами.

Кроме того, с одним манометром DP в качестве стандартной опции может быть добавлен переключатель или передатчик. Это дает преимущество создания локального и удаленного монитора в одном приборе - так что другие, которые не на полу, а, возможно, в командном центре , можно увидеть условие фильтра.

В этом мире бережливых решений приходит на ум термин «Poka-Yoke», что примерно означает «защита от ошибок». По сути, датчик перепада давления может предоставить оператору значение, которое сразу становится понятным.Это не только снижает количество ошибок, но и упрощает обучение операторов.

Когда манометр DP показывает показание «красным», указывает на «грязный» или имеет электрический выход от переключателя или передатчика, состояние тревоги становится понятным. Затем оператор может предпринять соответствующие действия, необходимые для исправления ситуации. Фильтр можно ремонтировать вовремя, не слишком рано и не слишком поздно.

Другие области применения для манометров дифференциального давления

Подобно фильтрам, другие элементы технологической системы могут со временем деградировать, и, возможно, потребуется их мониторинг.Теплообменники, насосы, клапаны, конденсаторы и испарители создают падение давления, когда они изнашиваются или забиваются. Как и фильтры, проблемы, которые они вызывают, могут быть серьезными.

Мониторинг падения давления - где бы он ни происходил - может предложить дополнительные возможности для улучшения условий процесса и экономии. Насосы и компрессоры перемещают жидкость или воздух в рамках каждого процесса с высокими затратами, иногда приводя их в действие сильнее, чем требуется. Снижение потерь давления в каждом технологическом компоненте может снизить потребность в более крупных и дорогих насосах и компрессорах и, как правило, создать более эффективный поток и лучший конечный продукт.

Перепад давления в теплообменниках

Количество теплообменников, проданных на промышленных рынках, огромно. Эти теплообменники могут стоить до 20 000 долларов и более. Подобно фильтрам, теплообменники часто защищают оборудование, которое стоит во много раз больше. Со временем на теплообменниках образуется ржавчина или они забиваются, что указывает на время промывки или обратной промывки.

Это состояние, которое, как и фильтры, может создать множество проблем для процесса или оборудования.Часто бывает очень удивительно, что ничего не установлено для контроля теплообменника. Производители теплообменников часто вспоминают попытки помочь клиентам, предлагая дорогой теплообменник с недорогим манометром перепада давления за 100 долларов для контроля падения давления в теплообменнике. К сожалению, заказчик часто покупает дорогой теплообменник, но опускает позицию № 2, датчик перепада давления, из заказа. Они часто не покупают решение за 100 долларов, которое могло бы сэкономить им многие тысячи долларов в будущем!

Перепад давления в потоке

Flow - еще одно распространенное применение для манометров дифференциального давления.Сегодня существует бесчисленное множество типов расходомеров. Метод номер один для измерения расхода - это контроль расхода по перепаду давления. Расходомеры DP являются особенно привлекательными вариантами для больших труб. Стоимость многих расходомеров растет экспоненциально по мере увеличения размера трубы, потому что масштаб элемента потока должен увеличиваться для обработки таких больших потоков.

Популярное решение - разрезать трубу, установить диафрагму и измерить перепад давления на диафрагме. Расходомер DP разработан для обработки квадратного корня между расходом и создаваемым перепадом давления с использованием закона Бернулли.Это представляет собой высокоточное решение с небольшими затратами.

Как и диафрагмы, сопла Вентури и сопла также создают небольшие перепады давления, которые используют перепад давления и квадратный корень расхода для измерения расхода.

Перепад давления на уровне жидкости

Манометры дифференциального давления также измеряют уровень жидкости. Опять же, как и расходомеры, существует много типов уровнемеров. Простое и относительно недорогое решение - использовать манометр дифференциального давления для индикации уровня жидкости в резервуаре.В открытых резервуарах сторона высокого давления манометра переносится на дно резервуара, а сторона низкого давления соединяется с атмосферой. В этом сценарии датчик перепада давления измеряет столб жидкости в резервуаре, в результате чего получается показание, которое отражает высоту жидкости в резервуаре, часто отображая показания воды в дюймах или футах или показания заполнения в процентах.

Для резервуаров под давлением, таких как криогенные резервуары, снова сторона высокого давления DP переносится на дно резервуара, а сторона низкого давления - на верх резервуара.Результатом является измерение столба жидкости в резервуаре (высота жидкости), часто дающее показание в дюймах водяного столба или в процентах от заполнения.

Преимущества измерения перепада давления

Что объединяет эти приложения, так это простота. Во всех случаях необходимо только подключиться к трубе или резервуару. Для измерения расхода нет необходимости в большом, тяжелом и дорогом расходомере; или, в случае уровня жидкости, длинный стержень или механизм поплавкового типа. Манометры дифференциального давления могут быть менее инвазивными и, следовательно, менее дорогими.Из-за простоты обслуживание дифференциальных систем часто бывает относительно быстрым и легким.

Хотя существуют альтернативы манометрам дифференциального давления, они могут быть дорогостоящими, если учесть риски и эксплуатационные расходы. Мониторинг перепада давления снижает вероятность путаницы, ошибок и неточностей и отображает условия на одном легко читаемом циферблате. Кроме того, можно добавить переключатели или передатчики, чтобы обеспечить локальный и удаленный мониторинг в одном устройстве.

Капитальное оборудование и процессы дороги.Их можно защитить с помощью недорогого манометра дифференциального давления.

Джим Гилл - директор по продажам и маркетингу Orange Research. Он занимается приборостроением 35 лет. Опыт Гилла в области научных, аналитических и технологических инструментов привел его в Orange Research в 1999 году. Он управляет продажами и маркетингом в Orange Research и возглавляет ее группу по развитию бизнеса. С Гиллом можно связаться по адресу jgill @ orangeresearch.com или 203-877-5657.

Манометры дифференциального давления: использование и типы

Volver al resumen

Манометры дифференциального давления Измерьте разницу, которую вы можете увидеть

Манометры дифференциального давления обычно используются в промышленных технологических системах и часто являются отличным решением для таких настроек, но, к сожалению, их часто упускают из виду или неправильно понимают. Знать, как работают манометры дифференциального давления, так же просто, как знать, что такое сам перепад давления.

Что такое перепад давления?

Дифференциальное давление или DP или ∆p - это просто разница между двумя приложенными давлениями. Например, если давление в точке A равно 100 фунтам на квадратный дюйм, а давление в точке B равно 60 фунтов на квадратный дюйм, то перепад давления составляет 40 фунтов на квадратный дюйм (100 фунтов на квадратный дюйм - 60 фунтов на квадратный дюйм).

Манометр дифференциального давления - это визуальный индикатор, предназначенный для измерения и иллюстрации разницы между двумя точками давления в технологической системе. У манометра обычно есть два впускных отверстия, каждое из которых подключено к контролируемым точкам давления.Манометр дифференциального давления упрощает процесс, обнаруживая разницу между точками. Без этого манометра дифференциального давления оператору или системе управления пришлось бы следить за двумя отдельными манометрами и определять разницу в показаниях.

Манометры дифференциального давления, которые обычно используются на нефтеперерабатывающих, нефтехимических и химических заводах, используются для контроля фильтрации, уровня жидкости и расхода жидкости.

Контроль фильтра с помощью манометров дифференциального давления

Фильтрация - жизненно важная часть эффективной работы в любой производственной системе.Манометр дифференциального давления также жизненно важен, поскольку его можно использовать для обнаружения загрязненного или забитого фильтра. Как это работает? Поскольку фильтр собирает инородные материалы, давление перед фильтром возрастает. Чем больше фильтр забивается частицами, тем больше увеличивается перепад давления, как показано на Рисунке 1. Как только перепад давления достигает максимального значения, оператор знает, что фильтр необходимо заменить.

Контроль уровня жидкости с манометрами дифференциального давления

Герметичные резервуары часто имеют газовую подушку атмосферного давления поверх содержащейся в ней жидкости, как показано на Рисунке 2 как «Давление газа или пара».Давление газовой подушки добавляется к гидростатическому давлению, создаваемому водяным столбом содержимого. Это давление затрудняет получение точного измерения уровня с помощью обычного манометра, и именно по этой причине манометр дифференциального давления работает намного эффективнее в этом приложении. Манометр дифференциального давления измеряет разницу между давлением газа и общим давлением, переводя его в истинное значение уровня жидкости. Манометры дифференциального давления также могут использоваться на добывающих и нагнетательных скважинах для измерения разницы между пластовым давлением и забойным давлением или между давлением нагнетания и средним пластовым давлением.

Контроль расхода с манометрами дифференциального давления

Манометры дифференциального давления также используются для измерения потока жидкости внутри трубы. Дроссельная диафрагма, трубка Вентури или проточное сопло часто используются для уменьшения диаметра внутри трубы; как показано на рисунке 3. Манометр дифференциального давления измеряет расход, определяя разницу в давлении до и после отверстия. Манометры дифференциального давления - простой способ получить визуальную индикацию технологического процесса.

Типы манометров дифференциального давления

WIKA предлагает манометры дифференциального давления с различными материалами корпуса, деталями, контактирующими со средой, размерами циферблата, типами соединений, конфигурациями монтажа и нестандартными рисунками на циферблатах.Три варианта конструкции - поршневой, с двойной диафрагмой и цельносварная / полностью нержавеющая сталь - подходят для различных применений и включают в себя отличительные особенности.

Манометры дифференциального давления поршневые

Поршневые манометры дифференциального давления, рассчитанные на длительный срок службы (тип 700.04):

  • Лучше всего подходят для использования с чистыми жидкими или газообразными средами, где требуются низкие диапазоны дифференциального давления и статическое рабочее давление
  • Доступны с разделительной диафрагмой (Тип 700.05) для приложений, которые не допускают протекания, например, для уровней жидкости
  • Предоставляется 7-летняя ограниченная гарантия

Манометры дифференциального давления с двойной диафрагмой

Если требуются две диафрагмы, манометры дифференциального давления с двумя диафрагмами:

  • Идеально подходят для приложений, требующих высокого рабочего давления в сочетании с очень низким перепадом давления
  • Включает находящиеся под давлением компоненты, установленные снаружи корпуса, и лицевую панель для максимальной безопасности.
  • Конструкция полностью из нержавеющей стали с 316 контактирующими со средой частями
  • Подходит для высоких рабочих давлений до 3600 фунтов на квадратный дюйм, независимо от диапазона шкалы

Манометр дифференциального давления цельносварной

Цельносварная конструкция из нержавеющей стали (тип 732.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
