Арматура для фундамента марка стали какая лучше

При частном строительстве созданию арматуры под фундамент многие застройщики не уделяют должного внимания, считая, что бетон способен противостоять нагрузкам. Так же неопытные строители не обращают внимания на марку, вид и класс прутьев арматуры.

Арматура для фундамента – это необходимый элемент составляющих железобетонного основания дома. Она позволяет увеличить прочность основания дома, так как один бетон плохо справляется с воздействием нагрузки. При заливке бетонной смеси стальные прутья арматуры в массиве бетона располагают так, чтобы основная нагрузка приходились на них.

Содержание

• 1 Арматура для разных типов фундаментов
• 2 Вид
• 3 Как проводится армирование
• 4 Столбчатый фундамент из буронабивных свай
• 5 Как рассчитать арматуру для фундамента

Арматура для разных типов фундаментов

Чтобы укрепление бетона было реализовано в максимальной степени, следует знать, какая арматура нужна для обустройства ленточного фундамента, произвести ее расчет и правильно провести строительные работы.

При выборе металлических прутьев арматуры необходимо учитывать:

• вид;
• класс;
• марку стали, из которой изготовлены стержни;
• сечение прутков.

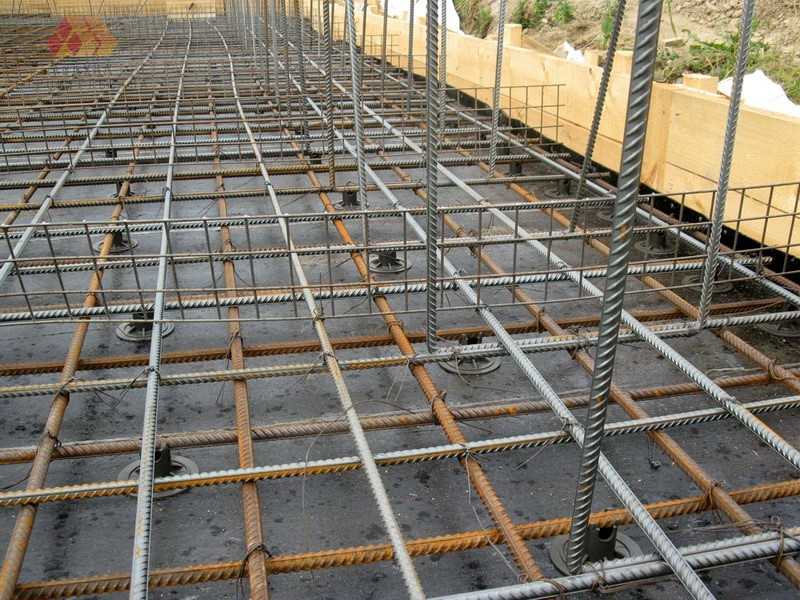

Какая арматура нужна для создания прочного каркаса



Вид

Арматура под фундамент делается из стальных прутьев в виде стержней с круглой формой сечения. Они могут быть гладкими и профилированными. Чтобы улучшить прочность фундамента выпускают стержни с ребристой поверхностью. Их можно использовать для фундамента в качестве основного материала, а для вспомогательных целей лучше взять гладкие прутки.

Раньше использовали только стальную арматуру, сейчас появилась прутья из прочного стеклопластика, которые можно применять на заболоченных участках. Их главное преимущество перед стальными – стойкость к коррозии.

Виды профиля для армирования



Класс

Для железобетонной монолитной плиты нужны рифленые стержни класса A400. Хотя они дороже гладких, зато их сцепление намного выше.

Важно! Не выбирайте арматуру для обустройства фундамента более низких классов, чем 400, при желании вы можете выбрать классы выше.

Марка

Для строительства основания дома используется арматура из горячекатаной стали. Марки арматуры для ленточного фундамента обозначаются литером «А». Цифра 400 указывает на предел текучести. Чем больше нагрузка, тем выше должна быть эта цифра.

Как правильно выбрать материалы для бани? Обращайте внимание на маркировку. Прутки, обозначенные литером «С», можно соединять сваркой. Если стоит маркировка «К», значит, что материал не подвержен коррозии.

Механические характеристики горячепрокатной арматуры





Сечение

Сечение – основной параметр прутьев. Стальные прутья выпускаются ᴓ от 0,5 до 3,2 м, металлопластиковые могут иметь диаметр от 0,4 до 2 см.

При возведении частных домов нужны стержни диаметром 0,8-1,6 см.

Как проводится армирование

При строительстве дома на бетонной плите необходимо провести армирование каркаса в зонах продавливания, к ним относятся места опирания несущих и поперечных стен или колонн.

Армированием фундаментной ленты занимаются в последующем порядке:

• создают оси металлических каркасов ленты;
• сгибают прутья, таким образом, что концы уходят в разные стороны. Это необходимо для укрепления углов и примыканий;
• соединяют арматуру ленточного фундамента. Штыри должны быть соединены внахлест;
• для закрепления верхнего ряда прутков устанавливают поперечные стержни на каждом армирующем поясе. Между собой продольные линии соединяют проволокой и затем связывают с нижним рядом;
• устанавливают верхние стержни и армируют углы в местах их пересечения с помощью загибов в виде хомутов;
• связывают стрежни верхнего ряда с опорными хомутами для повышения жесткости каркаса;
• устанавливают пластиковые, металлические или фибробетонные фиксаторы для удержания арматуры в центре опалубки;
• проводят опалубку.



Схема армирования



На ленточный фундамент давят силы снизу, когда из-за морозов почва начинает вспучиваться, а также тяжесть дома – сверху. Поэтому делают стальные пояса сверху и снизу. Если ленточный фундамент глубокого заложения, то поясов армирования делают уже три. При высоте ленты больше 150 см, устанавливают вертикальные и поперечные прутья. Такая методика позволяет сделать основание крепким даже на слабых грунтах.

Столбчатый фундамент из буронабивных свай



В последние годы при строительстве частных домов стал популярен свайно-столбчатый фундамент, такой способ более технологичен. На нестабильных грунтах буронабивные сваи, расширяющиеся сверху вниз, иногда становятся единственным возможным основанием дома.

Строительство буронабивного фундамента начинают с разметки расположения свай. Чтобы они выдержали нагрузку на разрыв не обойтись без усиления бетона, для этого выполняют вертикальное армирование.

Металлическая заготовка для буронабивного основания



Сначала подготавливают материал. Для укрепления пятки столба требуется 4 прутка. Длина прутьев около 2,4 м. Их концы загибают в виде буквы L. Для создания каркаса скрепляют по несколько штук прутков с помощью вязальной проволоки, чтобы получить жесткую металлическую конструкцию с вертикальными прутками, толщиной не менее 8 мм. Ее погружают в скважину во время заливки. Металлический каркас не должен касаться стенок отверстия и дна скважины. Затем проводится опалубка. При ее заполнении каркас периодически встряхивают. Чтобы бетон легче сцеплялся с металлом, все нужно тщательно уплотнить, чтобы не образовались воздушные пустоты.

Таблица расчета веса стержневой арматуры

Номинальный диаметр профиля	Вес, кг/м
50	15,410
45	12,480
40	9,870
36	7,990
32	6,310
28	4,830
25	3,850
22	2,980
20	2,470
18	2,000
16	1,580
14	1,210
12	0,888
10	0,617
8	0,395
6	0,222

Как рассчитать арматуру для фундамента

Сейчас для обустройства основания купить арматуру и бетон, сделать опалубку несложно, трудности заключаются в подсчете количества нужных материалов. Расчет количества и стоимости арматуры для каждого вида основания определяется индивидуально.

Необходимо соблюдать технологические нормы по расположению арматуры



Правила подсчета регламентируются нормативными документами. Исходя из требований СНиП 52-01-2003, общее сечение арматуры на фундамент в разрезе может составлять 0,1% от площади всей ж/б конструкции в данной плоскости.

Важно! Самой главной ошибкой при армировании фундамента плитного типа или любого другого являются неправильные расчеты предполагаемой нагрузки на основание, или их отсутствие.

Чтобы не допустить ошибки, необходимо получить геодезические данные конкретного участка. Также важно учитывать соотношение общей площади диаметра прутков и площади ленты. Для каркаса необходимо рассчитать количество проволоки для вязки ленточного фундамента и подобрать нужное количество прутьев для ленточного основания. Это можно сделать с одновременным составлением схемы их расположения. Количество материалов во многом обуславливается периметром основания, а также зависит от ширины фундамента.

Как определить количество прутьев для армирования столбчатого фундамента. Чтобы сделать остов под столб ᴓ 20 см и глубиной 200 см, потребуется 4 прутка диаметром 1,2 см. Чем соединять прутья? Для этого потребуется проволока. Прутки перевязывают в 4 местах с шагом 5 см с помощью горизонтальных элементов.

На один столб потребуется:

• ребристая арматура диаметром 0,6 см и длиной 880 см с учетом припуска 20 см на привязку ростверка;
• гладкие прутки ᴓ 0,6 см – 320 см;
• проволока для вязки каркаса – 480 см.

Результаты умножаете на количество столбиков.



Правильные расчеты позволят создать прочное основание дома



Также при расчете учитывается количество цемента. На каждый квадратный метр бетона приходится различное количество прутков. По строительным нормам для устройства основания общего назначения на каждые 5 м² бетона требуется 1 т армирующих элементов.

Методика расчета очень сложная и зависит от многих факторов. Поэтому для индивидуального застройщика связана с определенными рисками. При соблюдении технологических рекомендаций и советов опытных строителей вы сможете сделать крепкое основание дома.



Арматура для ленточного фундамента. Какую выбрать?

Ленточный фундамент неспроста пользуется популярностью в строительном мире. Главная особенность данной конструкции – универсальность. Ленточный фундамент подходит для капитального строительства и для возведения зданий в частном порядке. Кроме этого подобный вид основы дома может использоваться практически на всех типах грунта. Целостность фундамента обеспечивает его правильно армирование. А его долговечность и износостойкость зависят от того, насколько правильно выбрана арматура для ленточного фундамента.

Содержимое

• 1 Марка арматуры для монолитной, ленточной основы здания
  • 1.1 Толщина и расход арматуры для укладки ленточного фундамента
• 2 Цена на армирующий материал для железобетонной основы дома ленточного типа

Марка арматуры для монолитной, ленточной основы здания

Для обустройства основы строения используют несколько видов армирования:

1. Продольная обвязка — стальные прутья укладываются вдоль направления железобетонного изделия. Главная задача системы – противодействовать нагрузкам на растяжение.
2. Вертикальное и поперечное армирование – практически не участвует в процессе распределения нагрузок.

Эти два вида обвязки необходимы для сохранения целостности конструкции и первоначального положения продольных прутьев. Они также выступают защитой при действии на конструкцию непредусмотренных усилий – усадка бетона или его температурная деформация.

Какая марка арматуры для ленточного фундамента подойдет лучше всего? Практика показывает, что прутки периодического профиля А-III (А400) – оптимальный марка для организации основы. Это изделие имеет круглое сечение с продольными и поперечными выступами. Последние необходимы для увеличения площади соприкосновения изделия с бетоном, в результате чего улучшается степень сцепления материалов. Данная марка арматуры для ленточного фундамента обладает пределом текучести, равным 390 Н/мм². Это позволяет прутку растягиваться до 25 мм, не теряя своей целостности. Благодаря высокому пределу текучести, фундамент, армированный сталью марки А400, проявляет свою долговечность.
Однако согласно европейским стандартам, оптимальным вариантом для усиления железобетонного изделия выступает арматура класса А500С. Ее предел текучести приравнивается 500 Н/мм². Даже если толщина арматуры для ленточного фундамента марки А500С будет равной поперечному сечению прутка класса А400, последний позволит сэкономить до 10% стали.

Совет! Соединять прутки между собой при помощи сварки категорически запрещается, так как в результате температурной обработки изменяется структура стали – она рушится. Как следствие – со временем обвязка и сама теряет свою целостность.

Какую арматуру используют для ленточного фундамента в качестве поперечного и вертикального армирования? Это стальные прутки из стали, которые имеют ровную поверхность. Их диаметр зависит от длины стены, где они будут закладываться, и будут ли они входить в состав вязанных, изгибаемых каркасов.

Толщина и расход арматуры для укладки ленточного фундамента

Большое значение при закладке основы дома играет не только то, к какому классу относится арматура для ленточного фундамента. Диаметр изделия также занимает в данном вопросе не последнее место.
Нормы расхода арматуры при ленточном фундаменте определяются СНиПом 52-01-2003. Здесь указывается относительное содержание продольной арматуры в железобетонном изделии и оно приравнивается 0,1% от поперечного сечения фундамента. То есть, в фундамент, высотой 1 м и шириной 50 см должно входить 500 мм² арматуры.

Цена на армирующий материал для железобетонной основы дома ленточного типа

Ни для кого не секрет, что в основу дома должна ложиться качественная арматура для ленточного фундамента. Цена в данном случае не является решающим фактором. При покупке изделия в первую очередь нужно обратить внимание на наличие сертификата качества. Только он может гарантировать высококлассность изделия. Кроме этого нужно учесть, что арматура на ленточный фундамент, цена которой зависит от страны-производителя, продается не погонными метрами, а килограммами. Отдавая предпочтения отечественному производителю, следует знать, что большие предприятия по выпуску армирующих прутов обязательно должны руководствоваться положениями ГОСТа 5781-82, где указывается точная масса одного м² изделия.
Итак, закладывая в основу дома ленточный фундамент, используются три основных вида армирования. Согласно ныне существующим строительным нормам для каждого вида армирования предназначена своя марка стального изделия. Прежде чем приступать к непосредственной организации основы, нужно провести точный расчет расхода арматуры и определить ее толщину. Покупая материал, нужно ориентироваться не на его длину, а на вес одного м² выбранного типа арматуры.

Видео по теме:

Арматурная опора фундамента из бетонных блоков



Вы обеспокоены хлопотами, беспорядком и интрузивными методами, необходимыми для ремонта треснувших или искривленных стен подвала? Хватит беспокоиться о кривых стенах подвала. .. Теперь вы можете укрепить стены подвала простым, практичным и привлекательным материалом. АРМАТУРА ® представляет собой ремонтную пластину из углеродного волокна шириной 4 дюйма, склеенную конструкционной эпоксидной смолой (ECS104), предназначенную для стабилизации, поддержки и усиления стен фундамента подвала! Reinforcer® устраняет необходимость и проблемы с установкой стальных балок.Подробнее

Старый путь   Умный путь

Что делает Reinforcer® очевидным выбором? Тонкий как монета – толщиной всего 0,045 дюйма В 10 раз прочнее стали Скромный внешний вид – практически незаметный Некоррозионный и негорючий материал Пожизненная гарантия производителя Пожизненная гарантия Получить Adobe® Reader

Посмотрите видео о независимых лабораторных и полевых испытаниях:

Независимая лаборатория и полевые испытания Наш последний коммерческий Видео о продукции для усиления

Как действует REINFORCER®? Когда АРМАТУРА ® наносится на стены фундамента подвала, она противодействует дополнительному внешнему давлению на стену, принимая на себя силу растяжения (или растягивающую нагрузку), которую стена не может выдержать. При каждом увеличении давления на стену АРМАТУРА ® создает равную и противоположную силу сопротивления, делая стену прочнее. Он помогает восстанавливать расширяющиеся, коробящиеся, изгибающиеся и растрескивающиеся стены с использованием углеродного волокна для укрепления стен.

Почему стены прогибаются и в конце концов рушатся. Как правило, фундаменты испытывают напряжение, когда снаружи от фундамента оказывается давление, в результате чего стены растрескиваются и отделяются за пределами их предела прочности на растяжение. Если его не остановить или должным образом не укрепить, фундамент может рухнуть. Reinforcer ® помогает устранить повреждения. Когда Reinforcer® наносится на фундамент, он противодействует дальнейшему давлению извне на стену, принимая на себя силу растяжения или растягивающую нагрузку, которые не может выполнить шов из бетона или раствора.

Текущие новости и события Выдан новый патент на Force Bracket Хотите вовлечь свой бизнес? Nationwide Reinforcing ищет профессиональные компании в вашем районе, чтобы стать сертифицированными установщиками. Кликните сюда, чтобы узнать больше. Национальная ассоциация сертифицированных жилищных инспекторов

дизайн веб-сайта от jhWebWorks

Фундамент прочного дома: материалы, вес и процесс

Фундамент дома вечен, поэтому имеет смысл уделить внимание деталям, которые гарантируют, что он останется сухим и без трещин до тех пор, пока на нем будет стоять дом.

Какова основная цель фонда?

Надлежащий фундамент не только удерживает дом над землей. Фундаменты зданий также защищают от влаги, изолируют от холода и сопротивляются движению земли вокруг него. О, и еще одно: это должно длиться вечно. Недаром строителям нравится Генеральный подрядчик This Old House Том Сильва серьезно относится к фундаменту. «Без хорошего, — говорит он, — ты пропал».

Из чего состоит хороший строительный фундамент?

Для Тома «хорошо» означает армированные сталью фундаментные стены и фундаменты из монолитного бетона. Для сравнения: все фундаменты из камня, кирпича и известкового раствора, которые веками поддерживали здания, — даже стены из бетонных блоков, которые использовало большинство строителей, когда «Этот старый дом» был запущен 25 лет назад, — просто треснули и протекают. склонные динозавры.

Как делают фундамент здания?

Чтобы построить хороший фундамент, нужно гораздо больше, чем просто вырыть яму и залить бетоном формы. Он должен быть адаптирован к своему участку, как индивидуальный костюм, с учетом состояния почвы, уровня грунтовых вод и даже качества обратной засыпки.

И, как и в индивидуальном костюме, каждая деталь должна быть идеальной: правильно утрамбованное основание, правильная опалубка, бетон без пустот. Пренебрегите хотя бы одним из них, и самый тщательно залитый фундамент может выйти из строя.

Пока не появится лучший метод, вот как Том строит прочный фундамент.

Информация о фундаменте

• Вес среднего дома: 50 тонн
• Вес среднего фундамента: 7 ½ тонн
• Процент от общей стоимости проекта: 8-15%
• Фундаменты по материалу: 81 % монолитный, 16 % блочный, 3 % прочий
• Фундаменты по регионам: Северо-восток 89% полноценный цокольный этаж; Средний Запад 75% полный подвал; Юг 66% плита; Запад 63% плита

Отвес и нивелир Фундаментные стены Ян Уорпол

Когда Том Сильва строит дом, он хочет, чтобы стены фундамента были ровными и ровными, без изменений цвета, которые являются признаками слабого бетона. На иллюстрации показано, как он хочет, чтобы фундамент выглядел до того, как он начнет обрамлять.

Плитный фундамент Требования

Требования к плитному фундаменту аналогичны: прочное основание и паронепроницаемая железобетонная подушка на подушке из уплотненного щебня. Основное различие между этими типами фундамента дома заключается в способе изоляции плиты для защиты от морозного пучения

Почему разрушается фундамент дома

• Непористая засыпка. Почвы, содержащие глину или органические вещества, удерживают воду как губка, увеличивая риск образования трещин в фундаменте при замерзании и расширении почвы.
• Срочное лечение. Бетон должен медленно отверждаться, чтобы достичь надлежащей прочности (обычно 3000 фунтов на квадратный дюйм). Держите его во влажном состоянии не менее трех дней, завернув его в полиэтилен, сбрызнув водой и применяя другие методы.
• Недостаточное уплотнение. Если плиту насыпать на щебень, который не был плотно утрамбован, он, скорее всего, осядет или треснет.
• Прерывание заливки. Бетонная форма должна быть заполнена за один раз. Если вы остановитесь и вернетесь на следующий день, чтобы закончить работу, между свежим бетоном и вчерашней работой останется «холодный стык», который, скорее всего, треснет и даст течь.

Связанный

Как выполнить планировку фундамента

Как показано по телевизору

PreCast Foundation

В ходе проекта в Актоне, штат Массачусетс, Том Сильва сократил свой плотный график на несколько дней, использовав для пристройки сборные панели фундамента. Когда они прибыли на место работы, кран просто опустил их на уплотненный камень, где они были склеены полиуретановым клеем.

Не было ни фундаментов, ни опалубки, ни опалубочных связей, ни гидроизоляции; Бетон панелей с давлением 5000 фунтов на квадратный дюйм и встроенная пенопластовая изоляция останавливают миграцию влаги. Установленные панели обычно стоят примерно на 10 процентов дороже, чем залитый фундамент. «Они нам очень понравились, — говорит Том. «Я уверен, что мы будем использовать их снова».

Тепловая плита

Скажите «подвальная плита», и большинство людей подумает «холодно и сыро». Не так обстоит дело с проектом в Биллерике, штат Массачусетс, где Ричард Третеви, эксперт TOH по сантехнике и отоплению, намотал несколько сотен футов труб PEX (тот же материал, который используется для обогрева полов) поверх 1-дюймового пенопласта и закопал его. в 6 дюймов бетона.

После того, как трубы были подключены к котлу, цокольный этаж прогрелся до комфортных 68 градусов. Слева: сантехник Брайан Било использует ту же систему для обогрева прохода.

Одноступенчатые опоры

Несмотря на то, что палубы и небольшие хозяйственные постройки могут не нуждаться в полном фундаменте, они все равно нуждаются в надежной поддержке опорами, опирающимися на хорошо заглубленные фундаменты. Обычно опоры и фундаменты заливают в разные дни, чтобы бетон успел застыть. Теперь Том делает это за один раз, используя пластиковые опоры в форме воронки, оснащенные цилиндрическими опорами. «Насколько я понимаю, нет лучшего способа сделать бетонный пирс», — говорит он.

Связанный

S38 E4: Основы Фонда

Новые технологии для фундаментов будущего

Самовыравнивающийся бетон

Новый химикат под названием «супер-супер» пластификатор позволяет заливать смесь, которая течет почти как вода, но сохраняет структурную целостность. (Обычно слишком жидкая смесь позволяет заполнителю осесть на дно до того, как бетон затвердеет, что приведет к более слабой стене.)

«Вы можете загнать грузовик в угол и залить весь фундамент», — говорит Эд Сотер. , исполнительный директор Ассоциации бетонных фундаментов. «Он просто распространяется повсюду». Это избавляет от необходимости перекачивать или перекапывать бетон там, где это необходимо. И, как вода на поверхности озера, верхняя часть «супер-супер» пластифицированного бетона автоматически выравнивается, что является хорошим началом для обрамления.

Фундаменты из ткани

Вместо трудоемкого изготовления фундаментов из досок некоторые подрядчики используют легкие формы из полиэтиленовой ткани высокой плотности. Эти гибкие тканевые системы легко приспосабливаются к наклонным и неровным участкам, что упрощает земляные работы, а ткань остается на месте как встроенная влагонепроницаемая мембрана. Выпуклые стороны готовых фундаментов также помогают отводить воду от фундамента.
