Арматура для ленточного фундамента

Арматура – это скелет любого фундамента, также она является основой всех железобетонных конструкций.

От того, насколько верно она подобрана по виду (марка, диаметр) и количеству, зависит долговечность, безопасность и надежность постройки. Несоблюдение основных норм может привести к плачевным результатам, поэтому профессиональные строители всегда много внимания уделяют армированию фундамента зданий.

Армирование ленточного фундамента.

Многие хозяева частных участков, задумав построить свой дом, сталкиваются с проблемами на определенном этапе. План дома составлен, выбрано место под строительство, анализ грунта проведен и даже вырыт котлован. Самое время приступить к фундаменту. В строительстве частного дома наиболее обосновано применение ленточного фундамента, однако не все знают, какую арматуру лучше использовать для фундамента подобного типа и надо ли его армировать на самом деле. Как следствие, постройки, возведенные своими руками, не всегда безопасны для эксплуатации.

Нужно ли армировать ленточный фундамент?

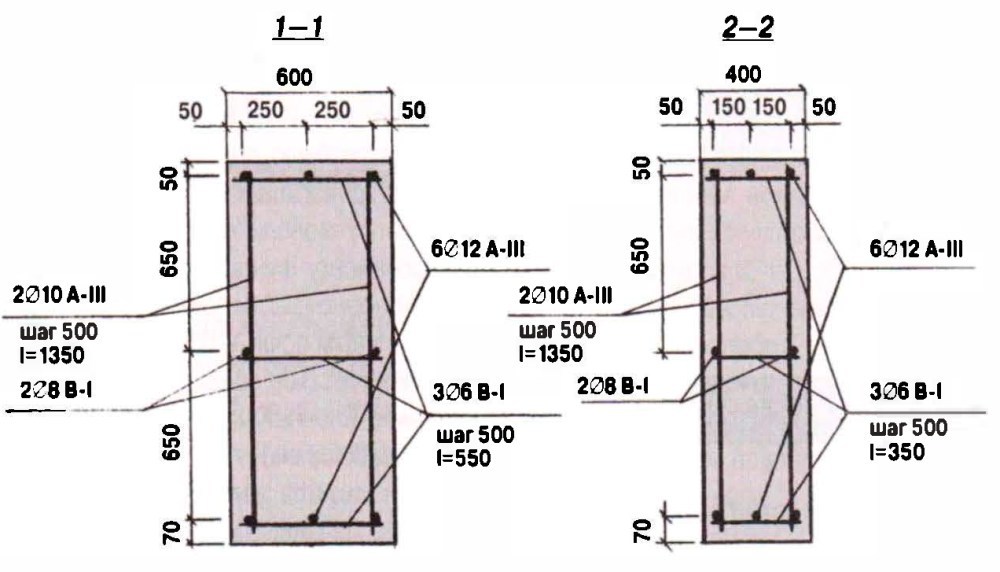

Распространенная схема армирования фундамента.

Бетон – материал весьма прочный, однако он стоек к сжатию, а к разрывам – наоборот. Именно этот недостаток полностью компенсируется, если проложить металлическую арматуру, называемую основной или рабочей, по верхней и нижней части ленточного фундамента. Именно она увеличивает прочность на изгиб и на разрыв.

Кроме того, в качестве вспомогательной для ленточного фундамента используется также вертикальная арматура. Она обеспечивает так называемую прочность на срез. Подобный вид нагрузки в таком типе фундамента незначителен, поэтому вертикальная арматура скорее призвана удерживать верхний и нижний пояса.

Вернуться к оглавлению

Читайте также: Как присоединить два фундамента
Подробнее о ремонте железобетонных конструкций
Исполнительная схема – смотрите здесь.

Какие виды прутьев подходят для ленточного фундамента?

В качестве основной рабочей арматуры для ленточных фундаментов используют материал класса А2 с маркировкой А 300, А3 – А400, А5 – А800, А6 – А1000.

Это горячекатаные рифленые стержни, поверхность которых представляет собой косичку. Из-за подобного внешнего вида такая арматура имеет хорошую сцепку бетоном. В качестве дополнительной вертикальной поддержки используется горячекатаная стержневая монтажная арматура, которая имеет гладкую поверхность. Подходит класс А1 с маркировкой А240.

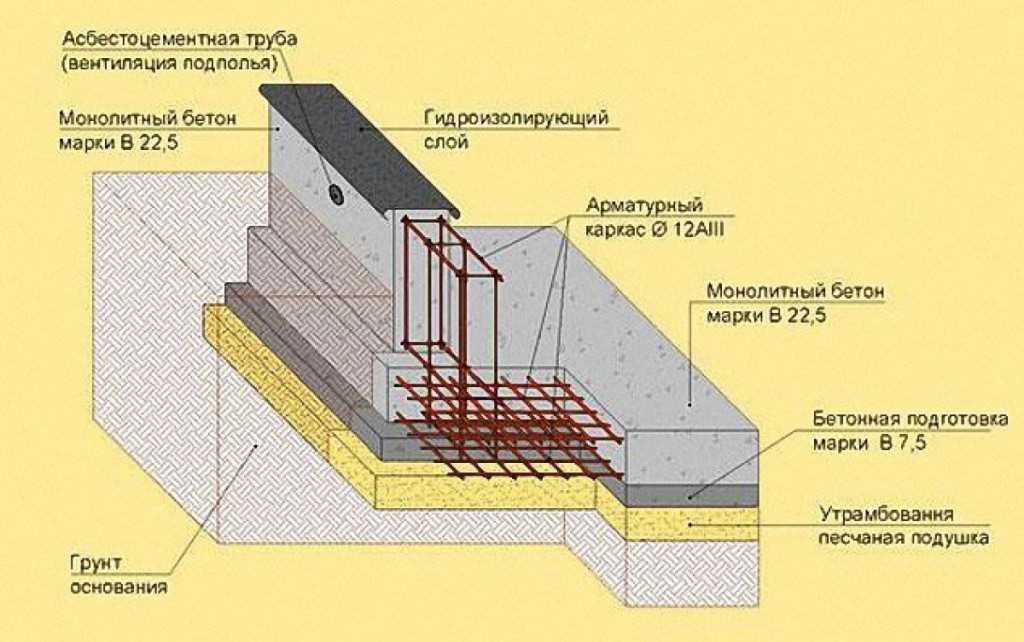

Схема монтажа фундамента.

Основную арматуру лучше использовать такой толщины, которая предварительно рассчитана на этапе проектирования. Но обычно используют диаметр 10-14 мм. Реже, для особо тяжелых сооружений, используют диаметр 22 мм. Диаметр вспомогательной арматуры колеблется от 4 до 10 мм.

Прутья различных марок могут быть как гладкие, так и рифленые. В качестве основной арматуры можно использовать только пруты, у которых рифленая поверхность, а дополнительная может быть любой: и гладкой, и рифленой

. Изготавливают арматуру традиционно из стали, но в последнее время появилась и из современного материала – стеклопластика. По заверениям специалистов, он ни в чем не уступает стали по прочности, а даже превосходит по этому показателю, но весят изделия из стеклопластика гораздо меньше.

Вернуться к оглавлению

Процесс усиления ленточного фундамента

В самом начале лучше разобраться, какая арматура как монтируется. Все начинается с того, что по периметру размеченного и вырытого ленточного котлована, в котором сделали опалубку, вбиваются прутья, диаметр которых составляет 8-10 мм. Расстояние от одного прута до другого составляет от 0,5 м до 0,8 м. На эти вертикальные пруты вяжут 2 горизонтальных пояса – верхний и нижний. Они состоят из основной арматуры.

В идеале – это надежная конструкция, которая не потеряет своей формы после ее заливки бетоном и будет способна предотвратить его растрескивание. Однако открытым остается вопрос, из скольких горизонтальных прутов должен состоять каждый пояс. Во-первых, независимо от высоты ленточного фундамента, пояса всегда 2, а вот от его ширины зависит, сколько горизонтальных прутьев лучше использовать в каждом из них.

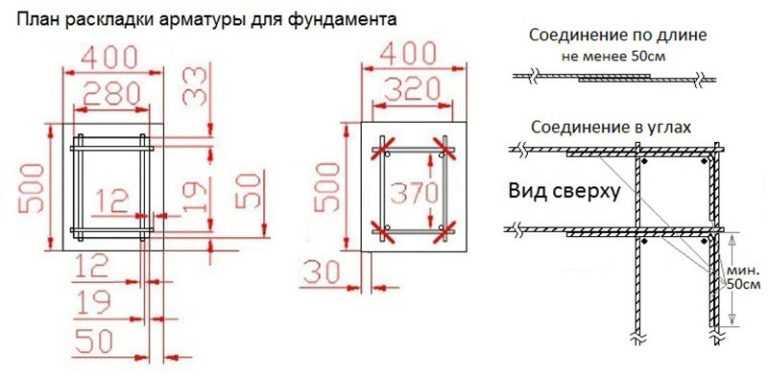

Если ширина ленты 400 мм и меньше, то выполняется армирование в 2 прута, то есть 2 прута снизу, 2 прута сверху.
Если ширина ленты более 400 мм, то в каждом поясе используют 3 прута таким образом, чтобы 1 шел посередине.
В очень редких случаях допускается использование 4-х прутов в одном поясе.

Высота прутьев, которые вбивают по периметру, должна соответствовать высоте ленточного фундамента. Соединять вертикальные и горизонтальные прутья лучше таким образом, чтобы выступающая часть вертикальных прутьев не превышала 8-10 см. Очень важно уделить внимание армированию углов. Дело в том, что на углы действуют разнонаправленные силы сжатия и натяжения. Если допустить ошибку при армировании углов, то каркас может перестать быть единой системой. А это может привести к возникновению трещин и частичному разрушению.

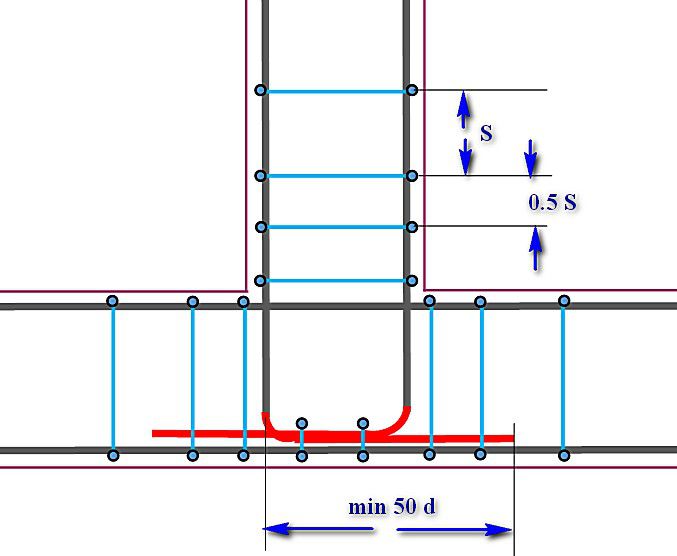

Прутья нельзя укладывать под прямым углом друг к другу. Лучше их изогнуть и объединить 2 параллельных прута каждого пояса в систему перекрестных лент. Нахлест между 2-мя прутьями, находящимися близ угла будущего здания, должен составлять не менее 250 мм. В этом случае при заливке бетоном каркас из прутьев не погнется и будет держать форму. Можно дополнительно усиливать углы при помощи арматурных сеток, в этом случае используют сетку с ячейками 20×20 см. Они устанавливаются в верхней и нижней частях фундамента и соединяются вертикальными стержнями через каждые 60 см.

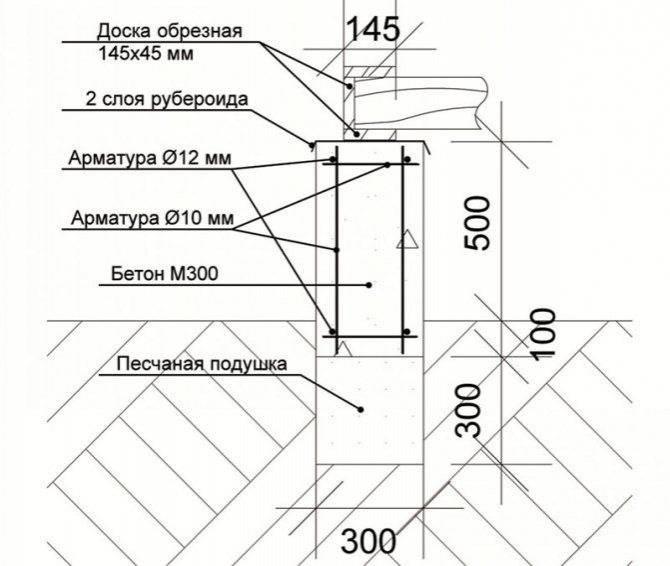

Укладывать арматурный каркас лучше не на землю, а на подушку. В качестве подушки используют 5-7 см бетона, залитые на дно котлована. То есть перед тем, как к вертикальным прутьям привязывать или приваривать нижний горизонтальный пояс, на дно ленты делают первую небольшую заливку бетона. Благодаря тому что арматура не соприкасается с землей, а значит, не подвергается коррозии, фундамент получается гораздо более прочным.

Вернуться к оглавлению

Как рассчитать количество арматуры?

Расчет количества материала довольно прост. Представим, что у нас есть ленточный фундамент 10×10 м, который имеет дополнительно 2 внутренние несущие стены. Для того чтобы посчитать количество основной арматуры, необходимо длину стороны 10 м умножить на количество лент, в нашем случае 6 (4 наружные + 2 внутренние несущие), затем умножить на количество прутьев в обоих поясах (минимум по 2 штуки на пояс).

Таким образом, для фундамента 10×10 м нужна основная арматура, диаметр которой в среднем составляет 12 мм, в количестве 240 м.

Допустим, что ширина ленты 10×10 м – 400мм, а ее высота – 800 мм. Количество вертикальной дополнительной арматуры (ее диаметр колеблется от 4 мм до 10 мм) считается следующим образом: общая длина ленты – 60 м (40 м по периметру + по 10 м 2 внутренние несущие стены) умножаем на 5,4 м, которые в среднем требуются для каждого метра ленты. Итого, дополнительной арматуры требуется 324 м.

Основная тяжесть конструкции ляжет на бетон, однако, чтобы он не разрушался, не трескался, когда дом начнет оседать и фундамент был крепкий, лучше использовать в нем более прочную арматуру (диаметр которой больше). В этом случае, если вы впоследствии решите перестроить дом или сделать надстройку, фундамент не придется дополнительно усиливать.

Марка и класс арматуры для фундамента: какую выбрать

Разновидности фундаментной арматуры

Сейчас строительные технологии предусматривают применение одного из двух видов фундаментной арматуры:

1. Из стали. Это классический вариант, который за долгие годы доказал свою надежность и долговечность. Существуют два типа арматуры данного вида:

• Рифленая. На стержнях имеются выступы, по расположению которых различают несколько подвидов профиля: серповидный, кольцевидный и смешанный. Наличие выпуклостей повышает сцепление с раствором, увеличивая надежность готового фундамента. Технология изготовления предусматривает создание выступов с точным соблюдением заданных параметров: высоты выступов, их угла к поверхности, нормы предела текучести.
• Гладкая. Пруты изготавливаются гладкими, без каких-либо выпуклостей, и имеют постоянный диаметр.

Металлическая арматура

1. Из пластика. Данная технология появилась недавно и активно завоевывает строительный рынок. О ее плюсах и минусах будет сказано ниже.

Пластиковая арматура

Чтобы определиться, какую арматуру использовать для фундамента, необходимо рассмотреть его характеристики указанных материалов.

Стальная арматура

Сталь обладает высоким показателем прочности, что обеспечивает высокую надежность фундамента (ленточного и других типов). Для достижения стойкости к вертикальным деформациям почвы, вызванным перепадами температур или изменением объема грунтовых вод, используется арматура определенного диаметра. Наиболее широкое распространение получили рифленые арматурные элементы толщиной 12 мм.

Арматура для фундамента с рифлением (ребристая) применяется для верхних и нижних продольных сегментов каркаса: на эти части впоследствии приходится самая большая нагрузка. Поперечные элементы часто изготавливаются из гладких прутков меньшего диаметра.

Металлическая арматура имеет следующие преимущества:

• Рассчитана на высокие нагрузки.
• Элементы из стали можно соединять с помощью электросварки или проволоки, что обеспечивает надежность каркаса.
• Высокие коэффициент электропроводности позволяет при отрицательных температурах использовать каркас как проводник тока для прогрева бетона.

Но есть и недостатки:

• Риск коррозии. Исключение составляет продукция из коррозиестойкого сплава, но она обходится значительно дороже, поэтому применяется редко.
• Большая масса, аналоги из пластика весят до 10 раз меньше.
• Большой показатель теплопроводности.
• Выпускается только отрезками с жестко заданной длиной, что повышает расходы на транспортировку.

За счет присутствия железа в составе сплава, повышается вероятность коррозии арматуры при контакте с влажной средой. Чтобы предотвратить это явление, расстояние до поверхности фундамента от каркаса должно быть минимум 50-60 мм. Бетон защитит металл от воздействия воды, что не позволит появиться ржавчине.

Арматура из пластика

Основой данного материала служат минеральные волокна, а связующим веществом – полимерная масса с эпоксидной смолой.

В России данный вид материала применяется относительно недавно и еще не получил широкого распространения. Инженеры с осторожностью относятся к высокому показателю продольного удлинения арматуры. Пластиковые стержни обладают способностью к растяжению, что понижает прочность фундамента здания в целом. Этого недостатка лишены аналоги из металлического сплава.

К другим минусам относят следующие моменты:

1. Показатель изгибаемости примерно в 4 раза меньше, чем у металлических аналогов, что ограничивает возможность придать элементам нужную форму: приходится покупать готовые.
2. Применить сварку к полимерной арматуре не получится. Это значительный минус, учитывая надежность именно сварного соединения. Хотя на рынке уже появились разновидности со стальным стержнем внутри, что позволяет задействовать сварку.

У данного материала есть и преимущества:

1. Высокий показатель устойчивости к влажности и различным химическим веществам.
2. Внушительная экономия на перевозках за счет смотке в бухты.
3. Небольшая масса.
4. Низкий уровень теплопроводности: в отличие от оснований на металлических каркасах, такой конструкции не грозят потери тепла при морозах, и соответственно не требуется дополнительная теплоизоляция фундамента.

Специалисты сходятся во мнении, что данная разновидность арматуры не подходит для фундаментов с высокими нагрузками.

Ее используют для домов из сип-панелей, но под кирпичные, брусовые, блочные и бревенчатые здания понадобится фундамент с каркасом из металла.

Сетка для заливки фундамента

Арматурная сетка — важный элемент армирования фундамента. Предназначена для укрепления кирпичной или блочной кладки и армирования бетонных блоков. В её функции входят:

• препятствие деформации из-за неровных нагрузок;
• принятие на себя растягивающих усилий;
• сохранение формы конструкции и недопущение усадок.

Для чего нужна армирующая сетка

Это силовая опора для фундамента, без которой он будет недолговечным. Под действием жары, морозов, снегов, дождей, ультрафиолета, пучения, колебаний почвы и т. д. бетон со временем начнёт разрушаться, а вместе с ним и всё строение. Чтобы этого избежать, перед заливкой формы бетонным раствором внутрь закладывают армирующую сетку.

Арматурная сетка — силовая опора фундамента

При её создании нужно правильно выбрать сечение, шаг между поперечными выступами и высоту выступа.

Специалисты советуют при изготовлении армирующей сетки придерживаться следующих параметров:

• не использовать арматурные обрезки, поскольку стыковка производится внахлёст, и при большом объёме соединений это приведёт не к экономии, а к перерасходу материала;
• ячейки между арматурными прутьями желательно делать Ø 150–250 мм;
• креплений должно быть не меньше половины объёма всех пересечений;
• сваривать можно арматуру с пометкой «С», остальную лишь вязать.

Чем вязать арматурную сетку

Чаще всего делают связку пластиковыми хомутами или проволокой (мягкой, Ø 1,1–1,5 мм, заранее нарезанной кусками длиной 10–20 см).

Вязать пластиковыми хомутами быстрее, легче и удобнее проволоки, но ненадёжнее. При морозе они могут трескаться, поэтому в зимнее время хомуты не рекомендуется использовать. Они хороши для лёгких построек или для связки композитной арматуры.

Видео: простые советы как быстро и легко связать арматурный каркас хомутами

Способы крепления стыков

Для вязки сетки проволокой понадобятся инструменты:

• кусачки небольшие и плоскогубцы;
• сделанные самостоятельно или покупные крючки определённой формы;
• пистолет вязальный.

Самый простой способ вязки — сложенная вдвое проволока заводится снизу в зонах пересечения. Её концы закручиваются плоскогубцами или кусачками и загибаются поближе к сетке.

Крепление крючками делается аналогично. Разница в том, что в точках загиба делают петлю и заводят в неё крючок. Затем свободными концами обхватывают стык, перегибая за петлю с крючком, и, вращая до упора, фиксируют соединение.

При больших объёмах понадобится вязальный пистолет, что значительно ускорит рабочий процесс, поскольку соединение происходит мгновенно.

С помощью вязального пистолета делают соединения поперечных и продольных штифтов при больших объёмах. К сожалению в труднодоступных местах его использовать невозможно

Классификация арматуры для фундамента

При строительстве огромное значение имеет класс арматуры для фундамента. В процессе расчета каркаса во внимание принимается конкретная разновидность стального сплава и его рабочие показатели.

Существует несколько ГОСТов для определения видов строительных арматур. В каждом из них используются свои маркировки.

ГОСТ 5781-82. Данный стандарт содержит классификацию в соответствии с химическом составом и физическими свойствами стального проката.

Класс прочности (старое обозначение и его соответствие в европейских стандартах)	Сталь (марка)	Значение предела текучести, МПа	Диаметр, мм	Характеристики
А -I (A 240)	Углеродистая, Ст 3КП, Ст 3ПС, Ст3СП	240	От 4 до 40	Гладкая
А- II (A 300)	Низколегированная Ст 18 Г2С или углеродистая Ст 5СП, Ст 5 ПС	300	От 10 до 80	Рифленая. Форма выпуска – стержни длиной от 6 до 12 м и проволока в бухтах.
А- III(A 400)	Легированная 35 ГС, 25 Г2С, 32 Г2Р	400	От 6 до 40	Ребристая для фундаментов.
А- IV (A 600)	Низколегированная холоднокатаная 80С, 20ХГ2Ц	600	От 6 до 40	Серповидная рифленая. Для сварных каркасов ж/б конструкций.
А- V (A 800)	Низколегированная 23 Х 2Г2Т	800	От 6 до 40	Ребристая. Для сварных каркасов ж/б конструкций.
А- VI (A 1000)	Низколегированная 22 Х 2Г2АЮ, 22 Х 2Г2Р и 20 Х 2Г2СР	1000	От 6 до 32	Рифленая. Предназначение – сварные работы.

Чтобы предоставить информацию об особенностях металлической продукции, изготовители проставляют дополнительную маркировку:

• К — стойкая к коррозии сталь с покрытием (оцинковка, гальванизация).
• С – можно использовать сварку.
• Т – прокат. Упрочненный термомеханическим способом.

Для фундаментов домов применяется марка арматуры не меньше А-III.

Важно! Наиболее распространено использование именно разновидности A400. Применение марок A 240 и A 300 для фундаментов не разрешается.

Арматура для ленточного фундамента: правила выбора

Преимущественное число каркасов для оснований данного типа – это два горизонтальных пояса, в каждый из которых состоит минимум из 2-х двух уровней. Если фундамент имеет ширину до 40 см, для одного уровня достаточно использовать два металлических прутка, если более 40 см, то три-четыре. Для нетяжелых зданий потребуется материал диаметром 10 – 12 мм с рифленой поверхностью, а для массивных строений используются стержни, имеющие диаметр 14-16 мм.

Для соединения горизонтальных элементов применяется гладкая арматура (она обходится дешевле) 6-8 мм в диаметре. Соединения устанавливаются на расстоянии 30 – 50 см друг от друга.

Выбор арматуры для плитного фундамента

При строительстве на проблемных грунтах (пучинистых, болотистых, песчаных) обоснованный выбор – возведение плитного основания. Диаметр арматуры для фундамента в этом случае должен составлять от 10 до 16 мм. Каркас делается в 2 уровня: каждый из них выполняется в виде рядов квадратов из стержней 20 на 20 см. Для соединения используют вертикальные перемычки, которые прикрепляют к основному каркасу, приваривая их в местах пересечения прутков. Высота получившейся конструкции должна быть на 10 см меньше высоты фундамента – по 5 см снизу и сверху.

Способ укладки

Стержни большего диаметра располагаются продольно по всему периметру ленты: по 2-4 прутка в каждом поясе (нижнем и верхнем). Элементы поперечные и вертикальные меньшего диаметра устанавливаются с шагом 50 см, и на 5 см не доходят до верхней точки фундамента (на уровне земли). Размеры разных элементов рассчитываются с учетом параметра фундамента и используемых при строительстве материалов.

Особое внимание при монтаже армирующей конструкции необходимо уделять укреплению углов. Именно на эту часть фундамента приходится наибольшие нагрузки. Арматура для ленточного фундамента дома должна выдерживать любую нагрузку, причем с учетом многих лет использования, размытия грунта, других природных явлений. Качественное армирование углов предотвратит образование трещин или растяжений конструкции. Прутки в углах обязательно загибаются. Очень важно, чтобы присутствовал нахлест. Радиусными элементами соединяются все стержни. Параметры перекрытия стержней в угловой зоне не должны превышать 25 см.

Арматурный каркас набирается из различных элементов

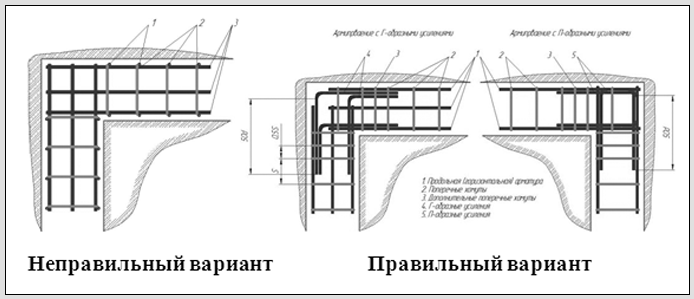

Чтобы укрепить разные участки фундамента ленточного типа, необходимо выполнить правильный расчет количества стальной арматуры.

Композитная полимерная арматура для фундамента: можно ли применять

Согласно ГОСТу 31938-212, который стандартизирует свойства этого материала, в качестве основного компонента для его изготовления используются:

• Стекло;
• углерод;
• базальт;
• арамид.

Диаметр готовых изделий варьируется от 4 до 32 мм. Указанные виды материала отличаются по своим показателям:

• Значение предела прочности при растяжении у стеклокомпозитных стержней – от 800 МПа, у углекомпозитных — минимум 1400 МПа.
• Показатель модуля упругости при растяжении у УК изделий в 2.5 раза выше, чем у СК.
• Прочность на поперечный срез у углекомпозитной арматуры превышает 350 МПа, а у стеклокомпозитной начинается от 150МПа.
• Показатель предела прочности при сжатии у всех видов материала – минимум 300 МПа.

Важно! Следует понимать, что в ГОСТе указываются свойства готовых изделий, а выбор рецептуры остается за производителем.

Чтобы определить, какую арматуру использовать для конкретного случая, следует сравнить свойства материалов из пластика и из стали:

1. Способность стали проводить ток применяют при создании контура заземления. Композитные материалы не создают препятствий для радиоволн, поэтому используются при возведении лабораторных зданий и проч.
2. Полимерная арматура для фундамента весит в четыре-пять раз меньше металлической, но это дает выигрыш только при перевозке, при строительстве этот показатель роли не играет.
3. Важное качество композитов – стойкость к коррозии. Их используют для создания дополнительного внешнего укрепления фундментов при возведении их на проблемных грунтах.
4. Недостаток полимерной продукции – значительно больший показатель удлинения по сравнению с металлическими аналогами, что вызывает провисание плитного или ленточного основания.
5. Полимеры обладают более низкой теплопроводностью в сравнении с металлом, что исключает возникновение мостиков холода. Но температуры меньше -15 им противопоказаны: арматура становится хрупкой.

Композитный материал разрешается задействовать для армирования основания здания только если об этом сказано в документах к нему.

Количество фундаментной арматуры: как рассчитать

На требуемое количество арматуры влияет несколько факторов: тип основания, его габариты, вид почвы (чем проблемнее грунт, те большее количество материала потребуется).

Пример расчета для плитного фундамента

Допустим, толщина будущего основания 30 см, его длина и ширина – 7 м и 5 м, шаг 20 см. Проект предусматривает армирование в 2 уровня, связанных вертикальными элементами.

1. Для укладки вдоль основания потребуется уложить 700/20 = 35 прутков.
2. В поперечном направлении – 500/25 = 25 штук.
3. Поскольку у нас два арматурных пояса, общее количество стержней рассчитывается так: (35*7 + 25*5)*2=740. С учетом запаса на стыки понадобится 750 м материала.
4. Чтобы высчитать количество штифтов для вертикальных элементов, узнаем число мест пересечения: 35*25 = 875. Высота их на 10 см меньше высоты основания (по 5 см сверху и снизу). Поэтому 20 см * 875= 175 м (округленно — 180) материала потребуется для отвесных элементов.

Для ленточного основания расчет производят аналогичным образом, учитывая их конструктивные нюансы.

Итак, при подборе арматуры следует учитывать такие факторы, как особенности грунта, массу будущего сооружения, марку бетона. Однозначно определить, какой материал лучше всего подойдет для армирования, не всегда возможно. Для этого специалисты должны учесть все особенности конструкции и места ее расположения.

Разделение по назначению

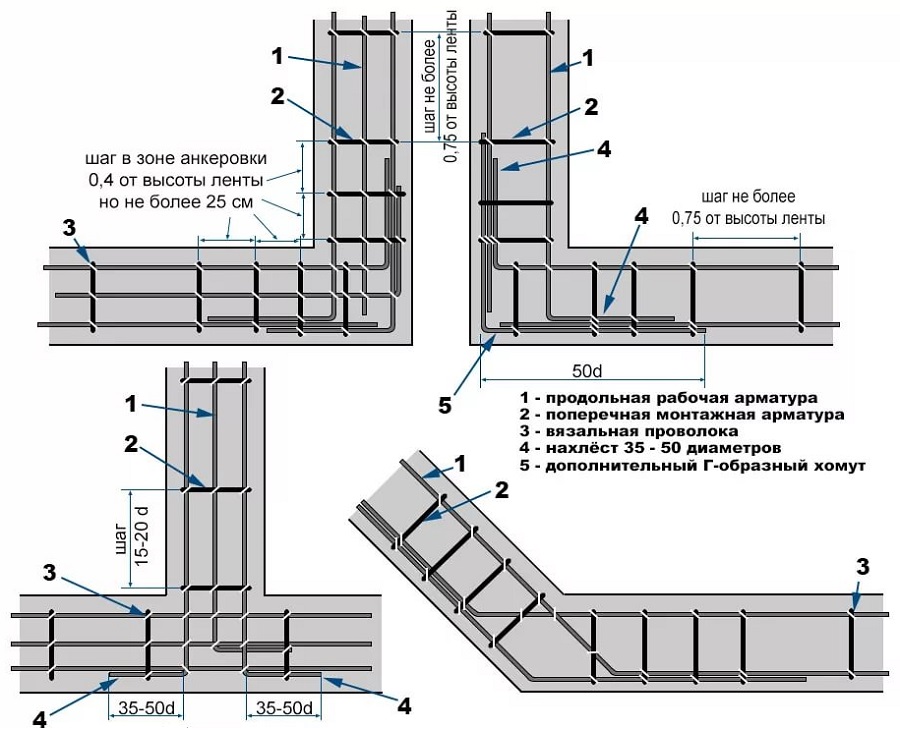

Так как армирующий каркас собой представляет клеть, то стержни устанавливаются в разных плоскостях. В некоторых фундаментных конструкциях не все виды используются, но данное разделение материала регламентируется разными СНиПами, к примеру, «Бетонные и железобетонные конструкции». Так вот на основании этих правил и требований сделана классификация стальной арматуры.

1. Рабочее армирование. Это стержни, расположенные вдоль укладки ленточного фундамента, или элементы сетки плитного фундамента.
2. Поперечное. Это горизонтально укладываемые хомуты, которые связывают между собой продольные элементы.
3. Вертикальное. Хомуты, соединяющие между собой продольные стержни в вертикальной плоскости. Они отсутствуют в столбчатом фундаменте, а так же в плитном. В последнем их нет, если армокаркас представляет собой однорядную сетку.

Автоматизированное армирование ленточного фундамента v1.0 в ALLPLAN

Автоматическая полоса Армирование фундамента

Было бы неплохо иметь инструмент для «ленточного фундамента», без необходимости стены, к которой можно прикрепить фундамент. Мы понимаем, что многие люди моделируют ленточные фундаменты как опорные плиты, делая наброски контуров каждого элемента. Пользователям было бы проще и легче задать ширину и глубину ленточного фундамента, а затем щелкнуть между двумя точками, чтобы создать ленточный фундамент.

приступим к делу

Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними. ALLTO настроил дружественный интерфейс, и все, что вам нужно сделать, это ввести данные для создания ленточного фундамента.

Работу можно выполнить за несколько минут.

Поперечный разрез

На вкладке « Поперечное сечение» можно определить защитный слой бетона, высоту, ширину и отметку дна фундамента.

Переключить слой между поперечным и продольным стержнем. И изменение оси позиционирования, чтобы упростить определение армирования.

Поперечный стержень

Поперечный стержень может быть штифтом или узким хомутом. Вы можете определить длину крюка, угол крюка и диаметр для Close Stirrup. Расстояние может быть определено для 3 областей с различным интервалом.

Продольный арматурный стержень

Продольный арматурный стержень может быть создан с помощью интервала или номера. Вы можете добавить хук и определить смещение, если это необходимо. Верхняя продольная арматура также поддерживается.

Для длинного ленточного фундамента задайте максимальную длину и длину внахлестку, чтобы автоматически обрезать арматуру.

Боковая арматура

Также поддерживается боковая арматура.

Стартовая арматура

На вкладке «Старт» можно указать ширину стены, защитный слой бетона и длину стартера.

• Вы можете выбрать 3 типа начального арматурного штифта, форму 1 L или форму 2 L.
• Можно выбрать, следует ли адаптировать начальный стержень к продольному стержню.

Сохранить и загрузить в избранное

Вы можете сохранить введенные данные в качестве избранного файла для последующего использования. Загрузка любимого файла для быстрого определения всех входных данных.

Изменение, редактирование и обновление

Быстрое определение некоторых параметров с помощью кнопки.

• Выберите Фундамент и Стена выше, чтобы получить геометрию. Определены ширина, длина и высота позиционирования фундамента.
• Ширина стены определена, и стена размещена в центре фундамента.

Секция

Ленточный фундамент (ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн построены в центре над ними.

Маркировка

Дважды щелкните кнопку «Обновить» и введите имя позиции элемента PythonPart, который вы хотите обновить.

Настройка

• Настройка языка и единиц измерения
• Настройка марки стали и поперечного сечения
• Настройка слоя

Ускорьте работу инженеров-строителей

Индивидуально по вашему запросу

Все, что делает Engineer лучше

Персональная поддержка для защиты ваших преимуществ BIM

Мы ценим каждого клиента и стремимся удовлетворить потребности каждого человека и компании. Мы готовы работать с вами, чтобы обеспечить простое и эффективное использование наших частей ALLPLAN Python. Быстрее. Полегче. Точный.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

• Помощь в загрузке, установке и активации
• Быстрые советы и устранение любых проблем с программным обеспечением
• Регулярные обновления продукта, своевременные исправления
• Новые версии (и предыдущие, если требуется)

Получить техническую поддержку >>

ЭЛЕКТРОННАЯ ПОМОЩЬ

• Руководства пользователя и документация
• Пошаговые видеоуроки
• Советы экспертов в нашем блоге
• Онлайн-вебинары

ОНЛАЙН-ОБУЧЕНИЕ ПОЛЬЗОВАТЕЛЕЙ ALLPLAN

Персональное обучение помогает новым пользователям ALLPLAN быстро приступить к работе и максимально использовать преимущества программного обеспечения.

Непрерывное ленточное армирование фундамента | Tekla User Assistance

Tekla Structures

Не зависит от версии

Tekla Structures

Непрерывная лента

Непрерывная лента Армирование фундамента

Фундамент

Армирование

Ленточный

Ленточный фундамент

Окружающая среда

Не зависит от окружающей среды

Плагин Continuous Strip Footing Reinforcement позволяет создавать армирование для ленточных фундаментов любой формы (полиформы).

Как найти

Плагин « Непрерывная арматура ленточного фундамента » доступен в «Приложении и компоненте» после установки.




Использование

Щелкните значок « Непрерывное ленточное армирование фундамента » в разделе «Приложение и компонент».

Порядок ввода

1) Подберите ленточный фундамент.

После установки плагина армирование укладывается, как показано ниже

Дополнительная длина стержня в ус:


Значение коэффициента
Изображение	Точная длина




Поля, выделенные цветом Синий на приведенном выше рисунке, представляют собой смещения начала и конца основных стержней относительно фундамента.
Поле, выделенное зеленым цветом , представляет собой угловое смещение для всех сетевых шин по всем углам.
Поля, выделенные красным цветом , предназначены для определения начального и конечного смещения хомутов.




Поля, выделенные красным цветом на рисунке выше, являются крышками боковых панелей для верхней и нижней панелей.
