Маркировки резиновых гибких кабелей | N-Kabel

Маркировки резинового кабеля

Особенности маркировки и система обозначений на резиновом кабеле.

Несмотря на общую схожесть внешнего вида существует огромное количество разновидностей кабелей с внешним резиновым покрытием. В наше время встречаются типы кабелей, предназначенные для выполнения различных видов подключения (силовые, судовые, контрольные, радиочастотные…). Все они нашли широкое применение практически во всех сферах человеческой деятельности от крупных предприятий и заводов до домашнего использования. Чтобы ориентироваться в этом огромном разнообразии, была продумана специальная система классификации и маркировки резиновых проводов, которая помогает безошибочно выбрать подходящий элемент. Однако если вы не разбираетесь в данной классификации, то будет трудно определить тип кабеля по его маркировке. Для ознакомления мы предлагаем прочитать данную статью с представленным списком обозначений.

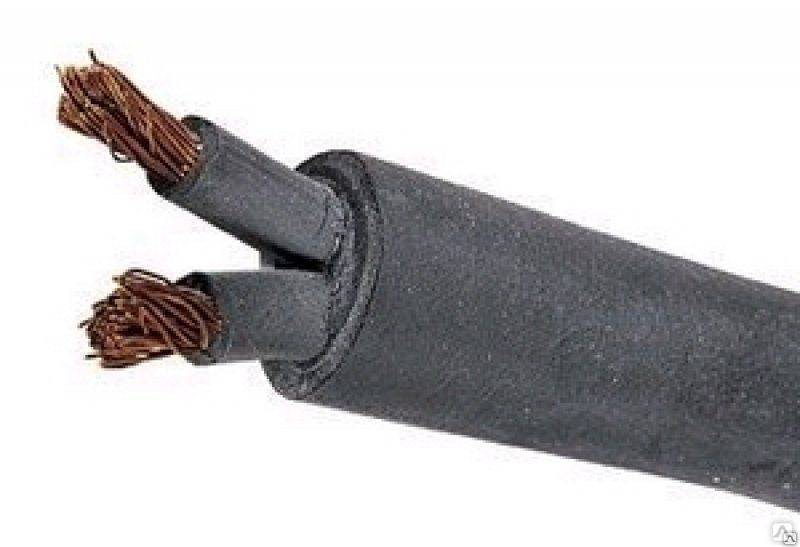

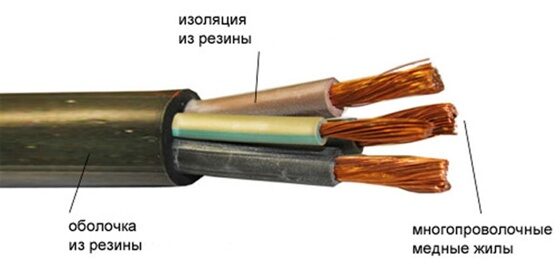

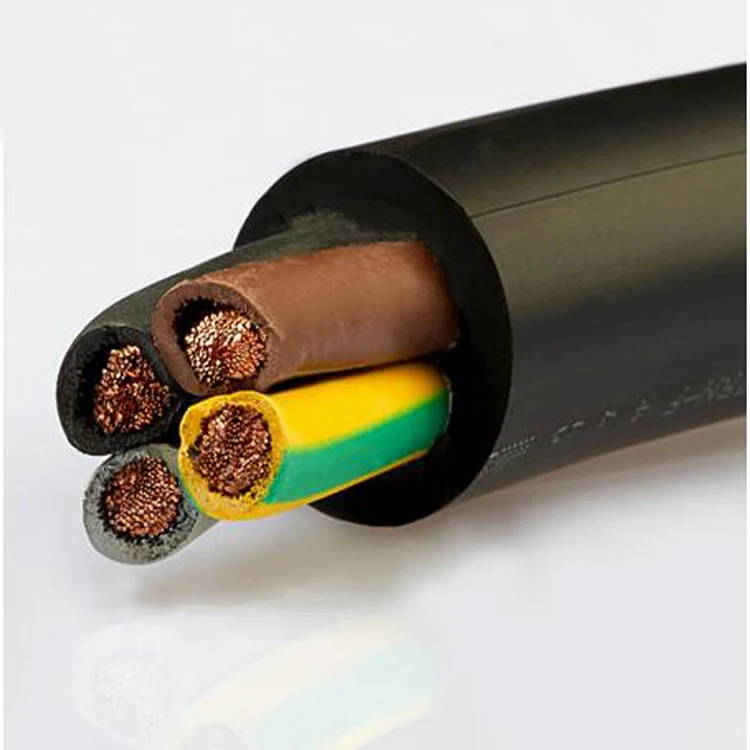

Силовой кабель с резиновым покрытием.

Данные провода предназначены для обеспечения работы с максимальным напряжением до 35 кВ, основное их применение заключается в обеспечении источником тока различных установок. В последнее время появились различные варианты, обеспечивающие соединение на суше, в воде и на воздухе, отличающиеся по своим характеристикам и показателям проходящего через них тока.

Кабель КРНБ

Кабель КРНБ Кабель КРНБ предназначается для подключения к различным аппаратам и электрооборудованию. Он используется только для стационарной прокладки. Его можно размещать в условиях агрессивной среды, в земле и в траншеях. При прокладке изделия на открытом воздухе нужно обеспечить ему надежную защиту от ультрафиолета.

Заказать

В зависимости от этого можно встретить следующие обозначения:

Наиболее распространенными вариантами являются провода АНРБ, РВГнг(A)-FRLS, EPRon АРЭКВнг(A):

1. АНРБ означает, что провод выполнен из алюминия, имеет в своем корпусе не горящую и обычную резину, а также покрыт листами брони.
2. РВГнг(A)-FRLS означает выполнение кабеля из огнеупорной резины с внешним покрытием из ПВХ, без наружного защитного покрытия. Сокращения FR и LS означают соответственно огнестойкость и низкие показатели выделения дыма при тлении.
3. EPRon АРЭКВнг(A). Первое слово обозначат торговую марку, затем поочередно расшифровывается каждая буква. Полная расшифровка обозначает, что провод выполнен из алюминия с резиновой оболочкой, имеет экран из меди, броню из оцинкованных пластинок, слой из поливинилхлорида. Также по последним двум буквам можно сказать, что кабель не поддерживает горение.

Контрольный тип кабеля с резиновой оболочкой.

К данной категории относятся провода, которые применяются для подачи электрического тока и обеспечения питания стационарных установок, распределительного оборудования. К местам их применения относятся сырые и сухие помещения, разнообразные тоннели, траншеи, углубления в земле. Также возможна укладка по воздушным линиям.

В основном выпускаются они с показателем оптимальной работы при напряжении до 660 В частотой до 100 Гц. В данную категорию выделяют два вида:

1. АКРНБГ – алюминиевый контрольный кабель с резиновым слоем и слоем не горящей резины, также присутствует пара стальных лент (броня), защитное покрытие не используется.
2. КРВБ – контрольный тип кабеля с резиновой оболочкой и прокладкой из поливинилхлорида, а также с несколькими листами брони.

Судовые типы кабелей.

Данные провода широко применяются для обеспечения соединения между различными устройствами стационарных и мобильных установок на плавучих суднах. Они используются для обеспечения током телефонной связи, различных узлов коммуникации, а также для взаимодействия приборов на борту корабля. К их качеству предъявляют жёсткие требования, они проходят через несколько уровней контроля и соответствуют всем необходимым требованиям.

Кабель КВТРЭВБнг(A)-HF

Кабель КВТРЭВБнг(A)-HF используется для соединения компонентов, оборудования и подвижных систем, подключения электрических сетей внутренней и внешней прокладки. Работа в различных средах, включая сушу, реки, озера, а также работа в умеренном климате гарантируют преимущества применения на всей территории страны.

Заказать

Рассчитаны данные системы на переменное напряжение до 690 В частотой до 400 Гц маркировка имеет обозначения АКНРБ и КНРТУ. Расшифровываются данные маркировки следующим образом:

1. В первом случае речь идёт об алюминиевом (ставится буква “А”, при ее отсутствии по умолчанию используется медь) судовом кабеле (обозначается символом “К”) из негорючей резины (буква “Н”) с бронированным покрытием (буква “Б”).
2. Под типом КНРТУ также определяется довольно простая расшифровка, подробно описывающая основные свойства провода. К – кабель судовой, основной тип, к которому он принадлежит. Н – установлена резиновая прослойка, которая не подвержена воздействию открытого огня, и не возгорается. Р – имеется слой резинового покрытия. Т – использование для создания контрольных цепей и соединения телефонной связи. У – конструкция провода усилена, что даёт возможность использовать её в условиях частого механического воздействия.

Маркировка радиочастотных кабелей.

Наиболее редко встречаются провода данного типа. Они применяются для трансляции сигналов на радиочастотах, при этом укладка выполняется на открытых и закрытых типах кабелей, а также по воздушным линиям.

Кабель ПВМР-8

Кабель ПВМР-8 используется для подключения к электрической сети и источникам питания специального промышленного оборудования высокой мощности. Он задействуется в цепях переменного, импульсного, постоянного тока с номиналом рабочего напряжения 8 кВ, 12 кВ, 16 кВ., так как его жила скручена из прочных медных проволок.

Заказать

Для соблюдения условий эксплуатации применяется специальное покрытие внешнего слоя, к таким проводам относится РК 50-7-28, расшифровка которого представлена ниже:

• Первые две буквы обозначают принадлежность данного типа к радиочастотным кабелям.
• 50 обозначает сопротивление.
• 7 используется для определения диаметра изоляции.
• Последние две цифры обозначают категорию теплостойкости и номер разработки по порядку.

Расшифровка (маркировка) обозначений кабелей и проводов

Расшифровка (маркировка) обозначений кабелей и проводов

Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А – (первая буква) алюминиевая жила, если буквы нет – жила медная. АС – Алюминиевая жила и свинцовая оболочка. АА – Алюминиевая жила и алюминиевая оболочка. Б – Броня из двух стальных лент с антикоррозийным покрытием. Бн – То же, но с негорючим защитным слоем (не поддерживающим горение). б – Без подушки. В – (первая (при отсутствии А) буква) ПВХ изоляция. В – (вторая (при отсутствии А) буква) ПВХ оболочка. Г – В начале обозначения – это кабель для горных выработок, в конце обозначения – нет защитного слоя поверх брони или оболочки («голый»). г – Водозащитные ленты герметизации металлического экрана (в конце обозначения). 2г – Алюмополимерная лента поверх герметизированного экрана. Шв – Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ. Шп – Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена. Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена. К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель. С – Свинцовая оболочка. О – Отдельные оболочки поверх каждой фазы. Р – Резиновая изоляция. НР – Резиновая изоляция и оболочка из резины, не поддерживающей горение. П – Изоляция или оболочка из термопластичного полиэтилена. Пс – Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена. Пв – Изоляция из вулканизированного полиэтилена. БбГ – Броня профилированной стальной ленты. нг – Не поддерживающий горение. LS – Low Smoke – низкое дымо- и газовыделение. КГ – Кабель гибкий.

Кабель с БПИ – бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А – (первая буква) алюминиевая жила, при ее отсутствии – жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка. Б – Броня из плоских стальных лент (после символа материала оболочки). АБ – Алюминиевая броня. СБ – (первая или вторая (после А) буква) свинцовая броня. С – Материал оболочки свинец. О – Отдельно освинцованная жила. П – Броня из плоских стальных оцинкованных проволок. К – Броня из круглых стальных оцинкованных проволок. В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире. б – Без подушки. л – В составе подушки дополнительная 1 лавсановая лента. 2л – В составе подушки дополнительная двойная лавсановая лента. Г – Отсутствие защитного слоя («голый»). н – Негорючий наружный слой. Ставится после символа брони. Шв – Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.

Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена. Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести. (ож) – Кабели с однопроволочными жилами (в конце обозначения). У – Изоляция бумажная с повышенной температурой нагрева (в конце обозначения). Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А – (первая буква) алюминиевая жила, при ее отсутствии – жила медная по умолчанию.
В – (вторая (при отсутствии А) буква) ПВХ изоляция.
В – (третья (при отсутствии А) буква) ПВХ оболочка.
П – Изоляция из полиэтилена.
Пс – Изоляция из самозатухающего полиэтилена.
Г – Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К – (первая или вторая (после А) буква) – кабель контрольный.
Kроме КГ – кабель гибкий.
Ф – Изоляция из фторопласта.

Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения – кабель экранированный.

Подвесные провода:

А – Алюминиевый голый провод.
АС – Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП – Самонесущий Изолированный Провод.
нг – Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:

Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г – Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш – Изоляция из полиамидного шелка.
Ц – Изоляция пленочная.
В – Поливинилхлоридная изоляция.
К – Капроновая изоляция.
Л – Лакированный.
С – Обмотка и оплетка из стекловолокна.
Д – Двойная оплетка.
О – Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ – Эмалированный.

Расшифровка (маркировка) некоторых особых аббревиатур:

КСПВ – Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ – Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ – Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ – Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 – Провод с Виниловой изоляцией. 1, 3 – класс гибкости жилы.
ПВС – Провод в Виниловой оболочке Соединительный.
ШВВП – Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП – Провод Универсальный Плоский.
ПУГНП – Провод Универсальный Плоский Гибкий.

Расшифровка (маркировка) Кабели и провода зарубежного производства

Силовой кабель:

N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Изоляция из ПВХ.
H – Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M – Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

FROR – кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

F – corda flessibile – гибкая жила.
R – polivinilclorudo – PVC – ПВХ-изоляция
O – anime riunite per cavo rotondo – круглый, не плоский кабель.
R – polivinilclorudo – PVC – ПВХ-оболочка.

Контрольный кабель:

Y – ПВХ-изоляция.
SL – Кабель контрольный.
Li – Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

Кабель безгалогеновый огнестойкий :

N – Изготовлен по немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C – Медный экран.
FE 180 – При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 – В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

Монтажные провода:

H – Гармонизированный провод (одобрение HAR).
N – Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 – Номинальное напряжение 450/750 В.
V – ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см. выше).
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S – Медный экран.
(F) – Продольная герметизация.
(FL) – Продольная и поперечная герметизация.
E – Трехжильный кабель.
R – Броня из круглых стальных проволок.

Как расшифровать марку кабеля?

Рассмотрим очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 – данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ – напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) – исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.

В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

– АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

– АВВГз. С заполнением, заполнение из резиновой смеси.

– АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS – «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

– АВБбШв.

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

– АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К – защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

– АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил

– АПвБбШп.

П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

– АПвПу2г.

у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

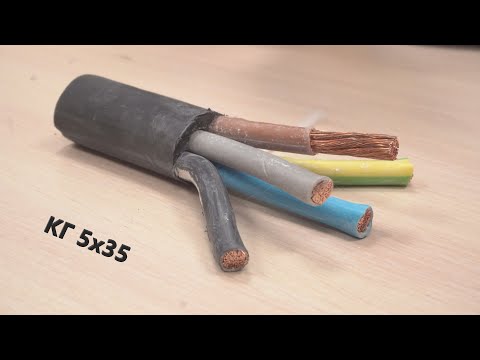

КГ – кабель гибкий.

Расшифровка маркировки проводов.

Рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,

В — ПВХ (поливинилхлоридная) изоляция

П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки

ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.

СИП-1 – с неизолированной нейтралью

СИП-2 – с изолированной нейтралью

СИП-4 – с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок

АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Резиновая изоляция и улучшения для проводов и кабелей – Imerys

Мы поставляем широкий спектр минералов для улучшения изоляции и механических свойств кабелей низкого и высокого напряжения, полупроводящих кабелей и оболочек промышленных кабелей.

Изоляция кабелей низкого и среднего напряжения

Прокаленный каолин является отличным выбором для кабелей низкого и среднего напряжения, изготовленных из EPR, EPDM и EVA.

Прокаленный каолин обеспечивает:

• Отличные изоляционные свойства
• Низкое влагопоглощение
• Очень гладкая поверхность
• Превосходный контроль размеров благодаря низкому набуханию штампа
• Очень низкая остаточная деформация – слои изоляции сохраняют первоначальную толщину при производстве кабеля

Мы рекомендуем:

• PoleStar™ и Glomax™ диапазоны для этого приложения.

Изоляция кабелей среднего и высокого напряжения

Обожженная глина

В кабелях среднего и высокого напряжения, изготовленных из EPR, EPDM, EVA, кальцинированная глина обеспечивает:

• Превосходные изоляционные свойства
• Очень гладкая поверхность
• Отличный контроль размеров благодаря низкому набуханию

Мы рекомендуем нашу линейку кальцинированной глины, обработанной силаном, Polarite™ за хорошие диэлектрические свойства, влагостойкость и превосходные изоляционные свойства в кабели среднего и высокого напряжения.

Токопроводящая сажа

Токопроводящая сажа идеально подходит для полупроводящих компаундов для полупроводящих экранов среднего и высокого напряжения, проводящих оболочек и кабельных аксессуаров.

Наша сажа Ensaco® представляет собой высокочистую, легко диспергируемую, специально проводящую и сверхпроводящую сажу с низким влагопоглощением, которая обеспечивает электропроводность при низких нагрузках.

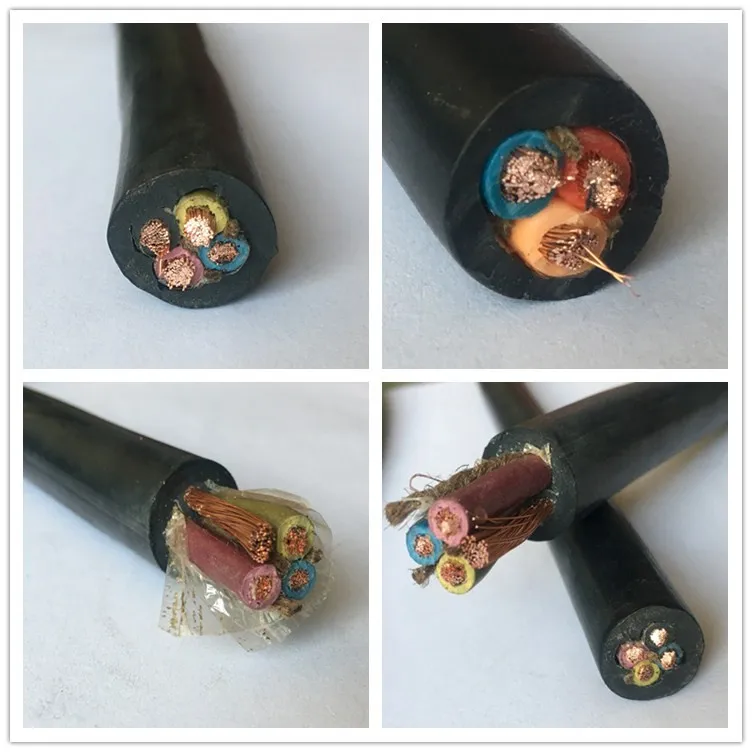

Резиновая оболочка кабеля

Для этого применения используются многие эластомеры, наиболее важными из которых являются ПВХ-нитрил, EPR, бутил, полихлоропрен, CPE, EVA и CSM.

Мы предлагаем широкий выбор наполнителей для обеспечения физико-химических свойств, необходимых для этого применения, в частности:

• Каолин и кальцинированный каолин, тальк*, гидроксид магния, карбонат кальция.
• Тонкодисперсные осадочные глины с модифицированным щелочным рН часто используются при использовании системы отверждения пероксидом.

Проходка тоннелей и добыча полезных ископаемых

Осадочные глины, такие как линейки Suprex™ и Hexafil™, идеально подходят для повышения стойкости к истиранию и разрыву в составах оболочек кабелей для тяжелых условий эксплуатации в горнодобывающей промышленности.

Погружные кабели

Кабели, предназначенные для постоянного погружения, нуждаются в оболочке кабеля с очень низким поглощением влаги. Мы рекомендуем нашу линейку Polarit для улучшения влагопоглощения погруженных в воду кабелей.

Гибкие кабели

Гибкие кабели подвергаются большому количеству изгибов и скручиваний и требуют отличной остаточной деформации при сжатии. Для этого применения мы рекомендуем нашу линейку Polestar™.

Безгалогеновые огнестойкие сигнальные кабели

Безгалогеновые огнестойкие кабели требуют превосходной огнестойкости (FR), стойкости к истиранию и маслостойкости, при этом сохраняя хорошие электрические свойства. Мы рекомендуем сочетать тальк или каолин высокой степени белизны в сочетании с тригидратом оксида алюминия (ATH) или гидроксидом магния (MDH) для этого применения.

Соблюдайте новые директивы CPD с минералами Imerys

Использование наших минералов в резиновых смесях для оболочки кабелей и изоляции проводников является наиболее экономически эффективным способом соблюдения законодательства Еврокласса 2016 года в соответствии с Регламентом ЕС о строительной продукции (CPR).

*Тальк недоступен в США и Канаде. Свяжитесь с нами для альтернативного диапазона.

Оболочки и изоляция из ПВХ и резины EPDM

Предположим, вам нужно четыре провода для питания соединения. Прокладка каждого провода по отдельности была бы старомодным способом, но теперь производители окружают все четыре провода поливинилхлоридной (ПВХ) или резиновой оболочкой для защиты и простоты установки. Эти два варианта, резина и ПВХ, имеют разные преимущества, что делает их подходящими для разных ситуаций. Знание разницы между этими двумя внешними слоями поможет вам лучше выбрать правильный кабель для вашей работы.

Что такое кабель EPDM?

В этих кабелях используется этилен-пропилен-диеновый мономер (EPDM), тип резины, в качестве оболочки, окружающей провода. Этот сшитый эластомер обладает высокой гибкостью, долговечностью и влагостойкостью. Он также хорошо работает в широком диапазоне температур, примерно от -55 ° C до 150 ° C, что делает его хорошим выбором для высокотемпературных и высоковольтных приложений. Он обладает лучшей устойчивостью к порезам, чем некоторые другие типы каучука, и превосходной гибкостью.

Вы можете найти резиновую оболочку из этилен-пропиленового каучука на кабелях SOOW, сварочных кабелях и промышленных силовых кабелях, так как эти кабели требуют большего обращения и использования на открытом воздухе. Они устойчивы к воде, влаге, газу, растворителям и маслу, сохраняя при этом достаточную защиту внутренних проводов. Они подходят для многих суровых условий на открытом воздухе или в магазине, потому что они могут выдерживать удары, истирание и многое другое. Кабели EPDM также устойчивы к влаге и ультрафиолетовым лучам, которые могут находиться в этих местах, но они не всегда высоко оцениваются по химическому воздействию.

На рабочих площадках с электроинструментами должен использоваться кабель SOOW, а на промышленных рабочих площадках часто используются кабели типа W и типа G-GC. Кабели, подобные этим, тянут по грязи, камням, цементу и многому другому, каждый день их сбивают грузовики и на них наступают. Так что такая реклама силовых кабелей, вероятно, выглядела бы примерно как реклама «Форд Крепкий». Резиновые куртки — одни из самых прочных и долговечных курток, которые вы можете получить.

Что такое кабель из ПВХ?

ПВХ-оболочки и изоляция обладают универсальными характеристиками. ПВХ обладает умеренной долговечностью, а также хорошей устойчивостью к ультрафиолетовым лучам, химическим веществам и огню. Материалы ПВХ широко используются и экономически эффективны. Их также легко модифицировать с помощью таких добавок, как смазочные материалы и пластификаторы, что делает их подходящими для более специализированных сред. Но это также означает, что кабели из ПВХ могут сильно различаться, поэтому вам нужно внимательно изучить отдельные кабели, чтобы определить, подходят ли они для вашего приложения.

Оболочка из ПВХ дешевле, чем резина, потому что она не обладает такой же устойчивостью к воздействию окружающей среды или ударам, которая может потребоваться внутренним проводам. Например, Romex — это кабель для внутренней установки, но использовать электрический кабель со всеми включенными проводами гораздо проще, чем прокладывать их по отдельности. Итак, есть ли смысл носить на кабеле дорогую резиновую оболочку? Точно нет. Для многих легких применений, которые не будут подвергаться сильному движению или воздействию окружающей среды, кабели из ПВХ являются хорошим выбором, но они, безусловно, не самые долговечные.

Другим недостатком ПВХ является то, что он чувствителен к ультрафиолетовому излучению и может растрескиваться или становиться хрупким при длительном нахождении на солнце. При использовании в наружных кабелях ПВХ должен иметь дополнительную оболочку или специальные добавки. При использовании кабелей из ПВХ вы также должны учитывать газы на основе галогенов и дым, которые выделяются при горении. Хотя для воспламенения обычно требуется довольно высокая температура, по этой причине его не часто используют в густонаселенных зданиях.

Некоторые ПВХ-изоляции и оболочки, такие как кабель MC, могут противостоять воде, влаге, растворителям, газу и маслу, но имеют очень низкую ударопрочность.

Какой тип пластика чаще всего используется в кабельных оболочках?

ПВХ является наиболее распространенным типом пластика, используемого в кабельных оболочках, благодаря его низкой стоимости и высокой универсальности. Хотя он не выдерживает более суровых условий, он хорошо работает для легких приложений. Он подходит для внутренних и наружных кабелей различных размеров и цветов и может быть гибким или фиксированным. Благодаря такому широкому выбору вариантов вы найдете ПВХ-оболочки для самых разных типов кабелей.

Какая резина используется в кабельной оболочке?

Резина может быть разных форм, а это означает, что в оболочках кабелей используется множество различных материалов, включая EPDM. Синтетические каучуки обычно обладают лучшими характеристиками, чем их натуральные аналоги, и составляют многие резиновые смеси в кабелях. Они либо термоотверждаются, либо вулканизируются, чтобы избежать размягчения или плавления при воздействии тепла. Добавки могут резко изменить характеристики материалов.

Другие потенциальные каучуки, которые вы найдете в кабельной оболочке, включают:

• Вулканизированная индийская резина (VIR):  VIR объединяет каучук с минералами и серой и проходит процесс вулканизации. Он обладает отличной механической прочностью и долговечностью, но вступает в реакцию с медью, поэтому необходимы луженые медные жилы.
• Полиэтилен (ПЭ):  Полиэтилен — это еще один термопластичный материал, такой как ПВХ. Он более чувствителен к влаге при высоких напряжениях и имеет меньшие диэлектрические потери, чем ПВХ. Его электрические свойства делают его хорошим выбором для высокоскоростных кабелей передачи, которым не требуется высокая гибкость.
• Сшитый полиэтилен (XLPE) : Путем регулировки цепей в молекулах полиэтилена XLPE может выдерживать более высокие температуры. Это также приводит к более высоким диэлектрическим потерям, чем PE, но может выдерживать более высокие диапазоны температур.
• Силикон:  Силиконовые оболочки обладают высокой устойчивостью к ультрафиолетовому излучению, гибкостью и долговечностью. Они обычно используются в чувствительных средах, таких как медицинские и аэрокосмические приложения.
• Натуральный каучук:  Натуральный каучук обладает некоторыми сильными изоляционными свойствами, но он легко впитывает влагу, имеет низкие температурные характеристики и более подвержен повреждениям при обращении или ультрафиолетовом излучении. Чистый каучук используется нечасто.

EPDM — один из самых прочных типов резины, поэтому его часто используют в тяжелых условиях. Тип используемой резины часто зависит от особых требований вашего применения и того, что может предложить уникальный материал.

Кабели из ПВХ и этилен-пропиленового каучука WesBell Electronics

Производители выпускают электрические кабели практически для любых возможных сценариев. Всегда кажется, что есть небольшая вариация, которая гарантирует изготовление нового кабеля, который покупают потребители.
