характеристики, свойства, марки, ГОСТ. Изделия из пружинной стали – Жить Просто

Начать стоит с того, что любая пружина, рессора и другие подобные элементы эксплуатируются в условиях жесткой и постоянной упругой деформации. Кроме этого, большинство деталей подвергается еще и циклическим нагрузкам. Именно по этим причинам к пружинной стали предъявляются высокие требования по упругости, текучести, выносливости, пластичности, а также важно наличие необходимого сопротивления к хрупкому разрушению.

Состав

В состав стали, которая подходит для производства пружин и рессор входит от 0,5% до 0,75% углерода. Дополнительными требования к содержанию легирующих элементов при производстве следующие:

  • содержание кремния в пружинной стали до 2,8%;
  • содержание марганца до 1,2%;
  • легирование хромом достигает 1,2%;
  • содержание ванадия до 0,25%;
  • легирование вольфрамом до 1,2%;
  • содержание никеля до 1,7%.

Также здесь важно добавить, что при производстве стали осуществляется процесс измельчения зерна, который способствует возрастанию сопротивления металла к малым пластическим деформациям. Это, в свою очередь, увеличивает релаксационную стойкость изделия из пружинной стали.

Применение

Довольно широкое применение в транспортных средствах нашли изделия из таких марок стали, как 55С2, 60С2А, 70С3А. Но здесь нужно знать, что этот материал подвержен таким дефектам, как обезуглероживание или графитизация. Эти недостатки опасны тем, что они сильно снижают характеристики упругости, а также прочности материала. Для того чтобы избежать этих дефектов и их негативного влияния на пружинную сталь, в нее и добавляют те элементы, которые были указаны выше.

Лучшими показателями в отличие от кремнистой разновидности сплава обладает марка 50ХФА. Этот вид материала стал больше всего использоваться для изготовления автомобильных рессор. Также этот тип стали очень часто используется для производства клапанов пружин, так как он не подвержен обезуглероживанию. Но тут стоит добавить, что она обладает малой прокаливаемостью.

Работа пружин

Здесь важно понимать, что работа любой пружины, рессоры или любой другой детали из пружинной стали характеризуется только тем, что используются лишь упругие свойства материала. Суммарная величина их упругости определяется особенностями конструкции. Решающим показателем здесь будет количество витков, их диаметр, а также длина самого изделия. Еще один важный момент, который необходимо отметить — это пластическая деформация. Это в пружинах чаще всего не допускается, а потому от материала, который используется для производства пружин, не требуется наличия высокой ударной вязкости или показателя пластичности. Основное требование — это параметр упругости. Верхний предел этой характеристики должен быть довольно велик. Для того чтобы достичь требуемого параметра, сталь подвергают закалке под воздействием высоких температур, а после проводят отпуск материала при температуре в 300-400 градусов по Цельсию.

Свойства

Основное свойство пружинной стали — это текучесть(упругость). Максимальный показатель этого параметра достигается только при температурах, указанных выше. Однако если отпускать материал при таких градусах, то отпускная хрупкость окончательного продукта будет находиться в первом роде. Как уже говорилось ранее, ударная вязкость не имеет принципиального значения.

Еще одно из свойств стали касается ее состава. Оно выражается в том, что содержание углерода в ней больше, чем в других сплавах. Хотя, если сравнивать с инструментальной сталью, все же меньше.

Для обычного процесса легирования используют марганец и кремний. Для более ответственных пружин или рессор в качестве добавок применяют хром и ванадий. Эти два элемента придают им повышенную упругость. Можно добавить, что для достижения наилучших эксплуатационных свойств сталь часто подвергают закалке в масле или воде.

Виды и марки стали

Марки пружинной стали делятся на множество различных групп. Существуют материалы общего назначения. К ним относят марки 65, 70, 75, У9А. Из этого продукта изготавливают пружины для машин с небольшим сечением. К особым свойствам этих деталей можно отнести их пониженную релаксационную стойкость.

Кремнистые стали марок 55С2, 60С, 60С2 применяются для создания таких элементов, как пружины и рессоры, использующиеся в автомобильной, автотракторной промышленности, а также в железнодорожной промышленности. Тут важно добавить, что эти элементы склонны к обезуглероживанию. Каких-либо особых свойств у этой стали не имеется.

Еще одна разновидность стали — это комплексно легированная. Данный продукт выпускается под марками 50ХФА и 60С2ХФА. К использованию этого материала прибегают в том случае, если необходимо создать пружины или рессоры для важных деталей. Стойкость к температурному воздействию у этого материала составляет до +300 градусов Цельсия.

Можно выделить также стали специального назначения. К ним принадлежат такие продукты мартенситного класса 30Х13, 40Х13. Они используются для производства обычных пружин или рессор, однако обладают особыми свойствами. Характеристика пружинной стали этой марки состоит в том, что у нее повышенная стойкость к коррозии, повышенная жаропрочность (до 550 градусов Цельсия), а также выраженные магнитные свойства.

Требования по ГОСТ

Для пружинных сталей, как и для другой самой разнообразной продукции, был принят ГОСТ. Он устанавливает все правила, касающиеся материала. К примеру, там описаны следующие технические требования.

  • Массовая доля такого вещества, как медь не должна превышать 0,2%. А остаточное количество никеля не должно быть выше, чем 0,25%.
  • Для такой марки стали, как 60С2Г, существует отдельное требование, которое гласит, что суммарная массовая доля серы и фосфора не должна быть выше 0,06%.
  • Такая марка стали, как 51ХФА по ГОСТ предназначается лишь для производства пружинной проволоки.
  • ГОСТ пружинной стали также предписывает, что по индивидуальному заказу потребителя массовая доля, содержащегося в стали марганца, может быть уменьшена, несмотря на предписания, которые указываются в таблице, имеющейся в том же документе. Это при условии, что сплав не подвергался легированию хромом и никелем.

Коррозионностойкая сталь

Одна из марок стали специального назначения отличается тем, что у нее имеется повышенная стойкость к коррозии. Для того чтобы максимально повысить сопротивляемость материала к разрушающему ее процессу, в него добавляют и хром, и никель в количестве от 13 до 27% и от 9 до 12% соответственно. Другими словами, эти продукты относятся к группе высоколегированных сталей.

Основным аустенитообразующим элементом в таком продукте является никель. В то время как марганец, к примеру, влияет на образование аустенита слабее, эффект от его использования ниже практически в два раза. Если необходимо еще сильнее расширить аустенитную область, то можно использовать такие вещества, как углерод или азот.

Источник

liveprosto.ru

Пружинная сталь

Многие упругие элементы выполняют ключевую роль в работе различных узлов и механизмов. В процессе эксплуатации они подвергаются многочисленным знакопеременным нагрузкам, под воздействием которых обратимо деформируются, возвращая свою исходную форму и габариты после завершения нагрузки. Характерным отличием их функционирования является то, что при существенных статичных и ударных воздействиях они получают лишь упругое деформирование, а остаточное – не возникает.



Что такое пружинная сталь?



Пружинная сталь представляет собой средне- или высокоуглеродистую сталь с малым объемом легирующих элементов (до 2,5 %), но значительным пределом текучести. Это обуславливает свойство изделий из такого металла приобретать первоначальную форму, невзирая на существенный изгиб, излом, кручение и динамическое нагружение. Эта особенность используется в производстве пружинных изделий, металлических шпаг, фортепианных струн и рессорных хомутов.





Закалка пружинной стали с последующим отпуском при 400-500 °С до величины 45 HRC являются обязательными этапами производства. Пружины из неграмотно закалённого материала становятся ломкими и легко крошатся. Термическая обработка пружинных сталей на многих производствах основательно освоена термистами и выполняется в соответствии с регламентированными в стандартах режимами.


Главные требования, которые ставятся к пружинным сталям и сплавам – обеспечение повышенных показателей гибкости, пластичности, выносливости, сопротивляемости хрупкому разрушению, устойчивости к ослаблению напряжений. Достигается это в большей степени благодаря добавлению легирующих элементов. Кремний – основополагающий компонент стальных сплавов данного типа. Расплавляясь в феррите, он содействует образованию стойкой неоднородности углеродных атомов, задерживающих дислокацию. Параллельно с увеличением твердости сплава, кремний существенно уменьшает ее пластичность и обуславливает обезуглероживание, что очень ограничивает использование недорогих, чисто кремнистых сплавов.



Свойства и применение пружинной стали



Наличие кремния в разных рессорно-пружинных сталях составляет 0,17-2,60% в зависимости от класса. Помимо этого, полезными легирующими добавками считаются хром и марганец при совокупном легировании, поскольку они увеличивают сопротивляемость к низким пластическим деформациям, одновременно увеличивая многие технологические свойства сплава. Добавление ванадиевых, молибденовых и вольфрамовых включений обеспечивает образование стойкой тонкой однородной структуры и карбидной фракции, блокирующей дислокацию. Для улучшения технико-эксплуатационных свойств в состав стали вводят микродозы бора.





Максимальными физико-механическими качествами отличаются пружинные стали марки 70СЗА и 60С2ХА. Их параметры упругости достигают 1100 МПа, а твердость – до 48 HRC по шкале Роквелла. При этих показателях металл чувствителен к концентраторам напряжений (поверхностным дефектам). При их отсутствии параметры выносливости металла на изгиб – выше 550 МПа, а на кручение – 350 МПа. Для снижения этой чувствительности готовые изделия получают наружный паклен обдуванием дробью. В результате такого упрочнения показатели выносливости возрастают в 2 раза.

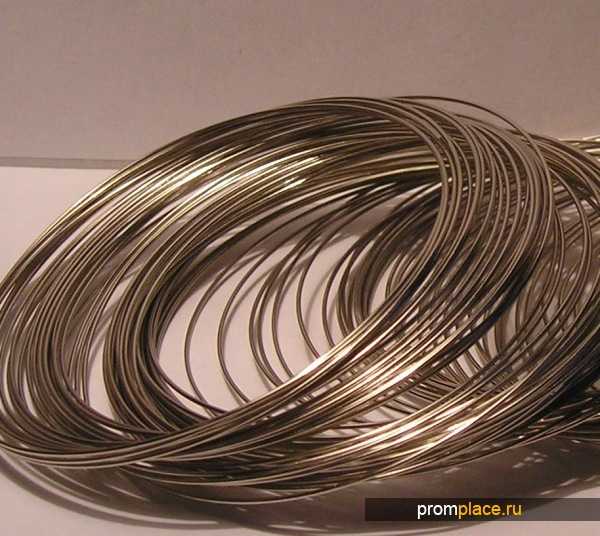

Нержавеющая проволока из пружинной стали используется для изготовления пружин сжимания, растяжения и кручения, эксплуатирующихся без изоляции в дистилляте, водно-паровой среде, солевых, щелочных и спиртовых растворах, морской воде. Такая проволока оптимально подходит для производства пружин, использующихся в химико-пищевой отрасли, для работы в температурном диапазоне −250 °С…+250 °С.





Конструкционная пружинная сталь 65г получила наибольшее распространение в производстве упругих частей разных механизмов (рессор, пружин и шайб) благодаря дешевизне, повышенной твердости и упругости. Единственным недостатком, ограничивающим ее использование в приборостроении, является невысокая усталостная прочность (менее 200.000 циклов). Сталь этой марки обладает твердостью в незакаленном виде 25 HRC, после закалки она возрастает до 61 HRC.







Легированная пружинная сталь 60с2а характеризуется дешевизной, высокой упругостью, износоустойчивостью, отсутствием отпускной хрупкости. Такой металл не боится деформации от физико-механических контактов и давления. Он не нуждается в защитном покрытии, может эффективно эксплуатироваться при обычной влажности. Максимальная температура его применения – не более 250 ºС. Используется в производстве разнообразных изделий металлопроката.





Сталь пружинная листовая актуальна в производстве морского, пищевого и медицинского оборудования, где рабочая среда требует повышенной коррозиеустойчивости. По прочности такая сталь немного уступает нержавеющей.


Коррозионная стойкость пружинных нержавеющих сталей связана с повышенным уровнем хрома и молибдена. Кроме этого, они сочетают в себе прекрасную сопротивляемость к трещинообразованию под нагрузкой и значительную физико-механическую прочность.

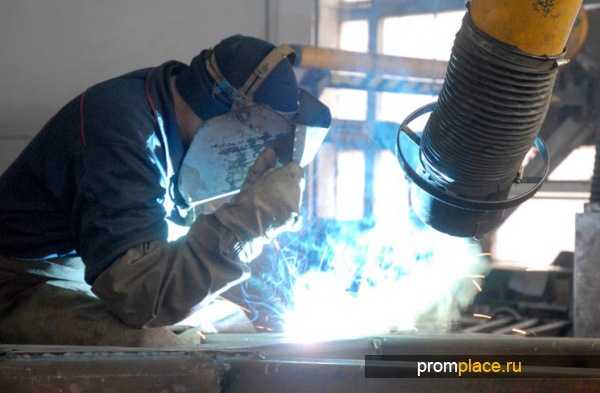

Сварка пружинной стали имеет свои сложности. Как правило, предварительно металл упрочняется термоспособом, а при проведении сварки данное упрочнение разрушается. Решением проблемы может быть сварка соответственным ферритным электродом за счет предварительного нагревания и дальнейшего отпуска для предотвращения трещин в области термовоздействия. При сварке аустенитными электродами на основе нержавейки или никеля риск образования трещин уменьшается за счет повышенной растворенности водорода и хорошей пластичности плавящегося металла.





Официально принята буквенно-цифровая система маркировки пружинной стали. Главные легирующие добавки имеют специальный буквенный код. Числовое обозначение показывает уровень процентного содержания конкретного элемента. Если количество отдельного компонента не превышает 1,5 %, то число после буквенного индекса не указывают. Уровень углерода отображается в начале шифра в сотых долях %.

promplace.ru

Рессорно-пружинные стали

Рессорно пружинная сталь изготавливается согласно ГОСТ 14959-79.


ГОСТ 14959-79 - стандарт распространяется на горячекатаный и кованый сортовой прокат диаметром или толщиной до 250 мм, а также прокат калиброванный и со специальной отделкой поверхности, предназначенный для изготовления пружин, рессор и других деталей машин и механизмов, применяемых в закаленном и отпущенном состоянии. В части норм химического состава стандарт распространяется на все другие виды проката, слитки, поковки и штамповки.



Сталь конструкционная рессорно-пружинная ГОСТ 14959-79: сталь 65, 70, 75, 80, 85, 60Г, сталь 65Г, 70Г, 55С2, 60С2, сталь 60С2А, 70С3А, 60С2Г, 50ХГ, 50ХГА, сталь 55ХГР, 50ХФА, 51ХФА, 50ХГФА, сталь 55С2ГФ, 60С2ХА, 60С2ХФА, сталь 65С2ВА, 60С2Н2А, 70С2ХА, 68ГА, сталь 50ХСА, 68А, 65ГА по ГОСТ 14959-79



Заменители некоторых марок стали:



Сталь 65Г - 70, У8А, 70Г, 60С2А,9ХС,50ХФА, 60С2, 55С2
Сталь 50ХФА - 60С2А, 60ХГФА, 9ХС

Прокат из рессорно-пружинной стали подразделяют:


по способу обработки:

  •   горячекатаный и кованый
  •   калиброванный
  •   со специальной отделкой поверхности
  •   горячекатаный круглый с обточенной или шлифованной поверхностью

по химическому составу стали:

  •   качественную
  •   высококачественную - А

по нормируемым характеристикам и применению на категории: 1, 1А, 1Б, 2, 2А, 2Б, 3, 3А, 3Б, 3В, 3Г, 4, 4А, 4Б



Сортамент рессорно-пружинной стали:

  • Круг горячекатаный ГОСТ 2590-88
  • Квадрат горячекатаный ГОСТ 2591-88
  • Круг и квадрат кованый ГОСТ 1133-71
  • Шестигранник горячекатаный ГОСТ 2879-88
  • Полоса горячекатаная ГОСТ - 103-76
  • Полоса кованая ГОСТ 4405-75
  • Круг калиброванный ГОСТ 7417-75
  • Квадрат калиброванный ГОСТ 8559-75
  • Шестигранник калиброванный ГОСТ 8560-78
  • Круг со специальной отделкой поверхности ГОСТ 14955-77
  • Прокат горячекатаный полосовой, трапециевидно-ступенчатый, Т-образный, трапециевидный и желобчатый категорий 2, 2А, 2Б, 3, 3А, 3Б, 3В и 3Г ГОСТ 7419-90


Назначение конструкционной рессорно-пружинной стали:

  • Для изготовления упругих элементов - рессор, пружин, торсионов, и т.п.
  • Для изготовления автомобильных рессор и пружин
  • Для использования в качестве конструкционного.

Для работы в качестве пружин, рессор, гибких мембран, сильфонов и аналогичных деталей. Стали для пружин.

Свариваемость рессорно-пружинной стали:



рессорно-пружинная сталь не применяется для сварных конструкций.



В наличии на складе пружинные стали, листы, круги, поковки, трубы, шестигранники, лента, проволока, полоса  из рессорно-пружинной стали 65Г, 60С2А, 60Г, 50ХФА, 60С2, 50ХГФА, 55С2, 60С2ХА, ст65, ст70, ст75, ст80, ст85 по ГОСТ 14959-79 (пружинная сталь).

gkstal.ru

Особенности нержавеющей пружинной стали | Глобус Сталь

Сделать заказ можно по телефону

Наши специалисты с радостью вам помогут

+7 495 775-50-79

Нержавеющая пружинная сталь идет на производство упругих элементов и деталей механизмов и машин, испытывающих в процессе эксплуатации повторяющиеся переменные нагрузки. Примерами таких сталей служат сплавы серий AISI 304, AISI 321. Заказать пружинную нержавейку можно на специализированых складах металлопроката.

Технические требования к нержавеющим пружинным сплавам

Отличительной особенностью их применения считается отсутствие остаточной деформации – при ударной и статической нагрузках детали испытывают лишь упругую деформацию. Они должны под действием нагрузок деформироваться в заданном диапазоне, а по окончании их действия восстанавливать первоначальные габариты и форму.

Технические требования к пружинно-рессорной нержавейке:

  • Высокая прочность к хрупкому разрушению.
  • Сквозная прокаливаемость.
  • Устойчивость к сбросу напряжений.
  • Хорошая пластичность и текучесть.
  • Высокая выносливость и упругость.

По сути, материал должен иметь одновременно высокопрочностные и пластичные свойства, которые достигаются закалкой с последующим отпуском и введением легирующих элементов: хрома, бора, ванадия, кремния, марганца.

Широко распространены рессорно-пружинные стали с высоким содержанием хрома и повышенным содержанием кремния, легирующего элемента, с помощью которого достигается высокое значение пределов упругости. AISI 321 имеет в составе сплава до 1% кремния, 17-19% хрома; AISI 304 – 18-20% хрома, менее 0,75% кремния, до 2% марганца.

Марганец и кремний добавляются в стали в незначительных количествах. Увеличение выносливости пружинного металлопроката достигается методом дробеструйной обработки поверхности.

Область применения

Легированные металлы применяются для ответственных деталей с большим сечением витков. Пружинная нержавеющая сталь используется для производства деталей, элементов приборостроения и машиностроения: шайбы; хомуты; торсионы; пружины изгиба, кручения, растяжения, сжатия.

Для изготовления пружин используется нержавеющая проволока марок AISI 304, AISI 321 и др. Из нее также делают струны музыкальных инструментов. Заказывайте нержавеющий металлопрокат под изготовление качественной проволоки на складе компании «Глобус-Сталь».


www.globus-stal.ru

Термическая обработка пружинных сталей общего назначения

Пружинные стали общего назначения в виде проволоки или ленты можно упрочнять холодной пластической деформацией с последующим стабилизирующим отпуском (старением) или закалкой на мартенсит с последующим средним отпуском (обычно 420–500 ºС ).

Первый способ экономичен и прост, т.к. отсутствует нагрев под закалку. Отсутствие закалки дает высокую стабильность размеров и точность конфигурации пружин при почти полном отсутствии окисления и обезуглероживания, резко снижающих усталостную прочность. Но, чтобы получить хорошие упругие свойства, нужны большие степени деформации, поэтому этот способ может быть применим для получения полуфабриката – проволоки или ленты – небольшого сечения (диаметр проволоки или толщина ленты менее 6 мм). Указанный способ годится для изготовления мелких или средних пружин. Перед холодной пластической деформацией исходная структура катанки должна представлять собой тонкопластинчатый перлит (сорбит), т.к. он обеспечивает чрезвычайно высокий запас пластичности, что позволяет проводить волочение с большими степенями обжатия (75–85 %) и обеспечивает после волочения высокие значения временного сопротивления (до 4500 МПа) с сохранением достаточно высокой пластичности и вязкости.

Для углеродистых сталей с содержанием углерода 0,65–1,2 % и некоторых низколегированных сталей (65Г, 50ХФА и др.) предварительной термической обработкой для получения структуры сорбит является патентирование. Патентирование – изотермический распад переохлажденного аустенита при температуре 450 – 550 ºС, обеспечивающий структуру сорбит.

Патентирование обычно осуществляется на агрегатах непрерывного действия, включающих нагревательную печь для аустенитизации, переохлаждающую ванну и смоточно-намоточные устройства. Нагрев при аустенитизации можно проводить и электроконтактным способом. В качестве охлаждающей среды могут быть использованы расплавы солей (реже свинца), «кипящий» слой и другие среды.

Режим патентирования зависит от диаметра проволоки, химического состава стали, скорости движения проволоки. Для проволоки из углеродистой стали с 0,8 % С температура аустенитизации составляет 900 ± 20 °С, а патентирования 500 ± 20 °С.

Имеется положительный опыт применения высокотемпературной аустенитизации (свыше 1000 °С) при патентировании проволоки из заэвтектоидной стали с 0,9–1,2 % С.

Временное сопротивление патентированной холоднотянутой проволоки зависит от содержания углерода и степени деформации. С увеличением степени деформации при волочении проволоки со структурой сорбита происходит деформация как пластинок феррита, так и цементита. Известно, что получение высокой прочности сплава с гетерогенной структурой объясняется уменьшением областей свободного перемещения дислокаций. Для патентированной высокоуглеродистой стали показано (В.Н. Гриднев, Ю.Я. Мешков), что временное сопротивление можно выразить зависимостью, аналогичной уравнению Холла-Петча:

в = 0 + k–1/2,

где  – длина эффективной плоскости скольже­ния в феррите, пропорциональная межпластиночному расстоянию.

Графическое выражение этой зависимости для патентированной проволоки показано на рисунке 3.7.

Рисунок 3.7 – Прочность в холоднотянутой патентированной проволоки

в зависимости от межпластиночного расстояния 

(В.Н. Гриднев, Ю.А. Мешков)

При больших значениях временного сопротивления холоднодеформированная патентированная проволока и лента имеют пониженный предел упругости, что обусловлено высокими остаточными напряжениями и наличием подвижных дислокаций. Для повышения предела упругости проводят старение (стабилизирующий отпуск). При старении происходит блокирование дислокаций сегрегациями примесных атомов, ограничение их подвижности, что приводит к повышению сопротивления началу пластической деформации.

На практике температуры отпуска холоднодеформированной проволоки и ленты обычно соответствуют температурам, при которых достигается максимальный предел упругости, т.е. для углеродистой стали 150–200 °С, а для сталей с кремнием 200–300 ºС.

Из патентированной холоднотянутой проволоки прокаткой получают плющеную ленту, которая также широко используется для производства пружин и упругих элементов. На рисунке 3.8 приведены свойства плющеной ленты при разном содержании углерода в зависимости от температуры отпуска (деформационного старения).

При старении в интервале 150–200 ºС повышаются как временное сопротивление, так и особенно предел упругости (0,03) холоднодеформированной стали.

Рисунок 3.8 – Изменение механических свойств (в,0,03и числа перегибовn)

холоднодеформированной (плющеной) ленты в зависимости от температуры отпуска (С.В. Грачев): 1 – сталь 50; 2 – У8А; 3 – У10А

Падение пластичности (число перегибов) в области 400 °С обусловлено протеканием полигонизации в -фазе. Необходимо отметить, что для оценки пластических свойств проволоки и ленты часто используют различные технологические характеристики пластичности: число перегибов, число скручиваний до разрушения, которые для подобных материалов в ряде случаев более надежны, чем относительное удлинение или относительное сужение.

Обычно патентированную проволоку и ленту изготовляют из углеродистых или низколегированных сталей (60С2, 65Г, 70С2ХА).

Легирование патентированной стали ограничено, так как большинство легирующих элементов повышают устойчивость аустенита в перлитной области, что нежелательно для операции патентирования. Кремний повышает предел упругости патентированной холоднодеформированной проволоки и ленты, повышает ее теплостойкость и релаксационную стойкость.

При отпуске холоднодеформированных сталей изменяется и релаксационная стойкость, причем максимум релаксационной стойкости может достигаться при более высоких температурах отпуска, чем максимум предела упругости. Повышение релаксационной стойкости при отпуске объясняется повышением предела упругости и увеличением стабильности структуры стали.

Обработку пружинной проволоки и ленты путем закалки на мартенсит с последующим среднетемпературным отпуском проводят на углеродистых и легированных сталях. Термическую обработку проволоки и особенно ленты часто проводят на закалочно-отпускных агрегатах непрерывного действия, хотя во многих случаях закалке и отпуску подвергают и готовые пружины.

В тонких сечениях пружинная проволока и лента их углеродистых сталей имеют сквозную прокаливаемость, поэтому легирование пружинных сталей осуществляется в основном для повышения предела упругости и сопротивления релаксации напряжений. При этом следует иметь в виду, что углеродистая сталь может иметь высокий предел упругости, но, с одной стороны, он достигается при таких температурах и выдержках при отпуске, когда еще недостаточна пластичность (вязкость) стали, а с другой стороны, предел упругости углеродистых сталей очень чувствителен к отпуску, в то время как легированные стали сохраняют высокий предел упругости более широком интервале температур и выдержек отпуска.

При легировании пружинных сталей кремнием, молибденом, вольфрамом растет их релаксационная стойкость при комнатной и повышенной температурах.

Легирование пружинной стали карбидообразующими элементами, задерживающими распад мартенсита при отпуске – молибденом и вольфрамом (сталь 70С3ХМВА), смещает максимум релаксационной стойкости в сторону более высоких температур отпуска (по сравнению со сталью 70С2ХА).

Закалка производится с температур АС3 + (50–70) ºС в масле. Содержание остаточного аустенита должно быть минимальным, т.к. он даже в небольших количествах (2–4 %) значительно понижает предел упругости и сопротивление релаксации напряжений, а при больших количествах (8–15 %) может вызвать поломку пружин в процессе работы вследствие протекания мартенситного превращения инициируемого внешней нагрузкой. Поэтому для сталей повышенной степени легирования с целью уменьшения количества остаточного аустенита в ряде случаев применяют после закалки обработку холодом. Отпуск проводят при температурах 420–520 ºС. Температура отпуска тем выше, чем более легирована сталь карбидообразующими элементами. Структура, получаемая после отпуска, тростит отпуска, обеспечивает наиболее высокий предел упругости.

Значительное влияние на свойства пружинной проволоки и ленты, а также готовых пружин, упрочняемых путем закалки на мартенсит и отпуска, оказывает предварительная обработка перед закалкой. Закаленная и отпущенная лента и проволока с предварительной обработкой на структуру тонкопластинчатого сорбита имеют более высокий комплекс механических свойств по сравнению с обработкой на структуру зернистого цементита.

В целом пружинная проволока и лента и изделия из них, обработанные путем пластической деформации и отпуска (деформационного старения), обладают более высокими значениями вязкости (число перегибов или скручиваний) и сопротивления усталости. Проволока и лента, упрочняемые путем закалки на мартенсит и отпуска, имеют более высокие значения предела упругости и сопротивления релаксации, а также более высокие силовые характеристики пружин.

Высокие значения предела упругости, вязкости и усталостной прочности можно получить после изотермической закалки на нижний бейнит при температуре выдержки 280–350 ºС с последующим отпуском на эту же температуру. Повышение свойств можно достигнуть после ВТМО, применение которой очень эффективно при изготовлении рессор. Наибольший эффект достигается на сталях с карбидообразующими элементами (Cr, Mo, W, V) типа 50ХМФ.

Значительно повысить эксплуатационную стойкость пружин и рессор позволяет дробеструйный наклеп. Возникающие при этом в поверхностном наклепанном слое напряжения сжатия повышают предел выносливости (усталости) деталей и уменьшает вредное действие всевозможных дефектов поверхности.

studfiles.net

характеристики, свойства, марки, ГОСТ. Изделия из пружинной стали

Начать стоит с того, что любая пружина, рессора и другие подобные элементы эксплуатируются в условиях жесткой и постоянной упругой деформации. Кроме этого, большинство деталей подвергается еще и циклическим нагрузкам. Именно по этим причинам к пружинной стали предъявляются высокие требования по упругости, текучести, выносливости, пластичности, а также важно наличие необходимого сопротивления к хрупкому разрушению.

Состав

В состав стали, которая подходит для производства пружин и рессор входит от 0,5% до 0,75% углерода. Дополнительными требования к содержанию легирующих элементов при производстве следующие:

  • содержание кремния в пружинной стали до 2,8%;
  • содержание марганца до 1,2%;
  • легирование хромом достигает 1,2%;
  • содержание ванадия до 0,25%;
  • легирование вольфрамом до 1,2%;
  • содержание никеля до 1,7%.

Также здесь важно добавить, что при производстве стали осуществляется процесс измельчения зерна, который способствует возрастанию сопротивления металла к малым пластическим деформациям. Это, в свою очередь, увеличивает релаксационную стойкость изделия из пружинной стали.

Применение

Довольно широкое применение в транспортных средствах нашли изделия из таких марок стали, как 55С2, 60С2А, 70С3А. Но здесь нужно знать, что этот материал подвержен таким дефектам, как обезуглероживание или графитизация. Эти недостатки опасны тем, что они сильно снижают характеристики упругости, а также прочности материала. Для того чтобы избежать этих дефектов и их негативного влияния на пружинную сталь, в нее и добавляют те элементы, которые были указаны выше.

Лучшими показателями в отличие от кремнистой разновидности сплава обладает марка 50ХФА. Этот вид материала стал больше всего использоваться для изготовления автомобильных рессор. Также этот тип стали очень часто используется для производства клапанов пружин, так как он не подвержен обезуглероживанию. Но тут стоит добавить, что она обладает малой прокаливаемостью.

Работа пружин

Здесь важно понимать, что работа любой пружины, рессоры или любой другой детали из пружинной стали характеризуется только тем, что используются лишь упругие свойства материала. Суммарная величина их упругости определяется особенностями конструкции. Решающим показателем здесь будет количество витков, их диаметр, а также длина самого изделия. Еще один важный момент, который необходимо отметить - это пластическая деформация. Это в пружинах чаще всего не допускается, а потому от материала, который используется для производства пружин, не требуется наличия высокой ударной вязкости или показателя пластичности. Основное требование - это параметр упругости. Верхний предел этой характеристики должен быть довольно велик. Для того чтобы достичь требуемого параметра, сталь подвергают закалке под воздействием высоких температур, а после проводят отпуск материала при температуре в 300-400 градусов по Цельсию.

Свойства

Основное свойство пружинной стали - это текучесть(упругость). Максимальный показатель этого параметра достигается только при температурах, указанных выше. Однако если отпускать материал при таких градусах, то отпускная хрупкость окончательного продукта будет находиться в первом роде. Как уже говорилось ранее, ударная вязкость не имеет принципиального значения.

Еще одно из свойств стали касается ее состава. Оно выражается в том, что содержание углерода в ней больше, чем в других сплавах. Хотя, если сравнивать с инструментальной сталью, все же меньше.

Для обычного процесса легирования используют марганец и кремний. Для более ответственных пружин или рессор в качестве добавок применяют хром и ванадий. Эти два элемента придают им повышенную упругость. Можно добавить, что для достижения наилучших эксплуатационных свойств сталь часто подвергают закалке в масле или воде.

Виды и марки стали

Марки пружинной стали делятся на множество различных групп. Существуют материалы общего назначения. К ним относят марки 65, 70, 75, У9А. Из этого продукта изготавливают пружины для машин с небольшим сечением. К особым свойствам этих деталей можно отнести их пониженную релаксационную стойкость.

Кремнистые стали марок 55С2, 60С, 60С2 применяются для создания таких элементов, как пружины и рессоры, использующиеся в автомобильной, автотракторной промышленности, а также в железнодорожной промышленности. Тут важно добавить, что эти элементы склонны к обезуглероживанию. Каких-либо особых свойств у этой стали не имеется.

Еще одна разновидность стали - это комплексно легированная. Данный продукт выпускается под марками 50ХФА и 60С2ХФА. К использованию этого материала прибегают в том случае, если необходимо создать пружины или рессоры для важных деталей. Стойкость к температурному воздействию у этого материала составляет до +300 градусов Цельсия.

Можно выделить также стали специального назначения. К ним принадлежат такие продукты мартенситного класса 30Х13, 40Х13. Они используются для производства обычных пружин или рессор, однако обладают особыми свойствами. Характеристика пружинной стали этой марки состоит в том, что у нее повышенная стойкость к коррозии, повышенная жаропрочность (до 550 градусов Цельсия), а также выраженные магнитные свойства.

Требования по ГОСТ

Для пружинных сталей, как и для другой самой разнообразной продукции, был принят ГОСТ. Он устанавливает все правила, касающиеся материала. К примеру, там описаны следующие технические требования.

  • Массовая доля такого вещества, как медь не должна превышать 0,2%. А остаточное количество никеля не должно быть выше, чем 0,25%.
  • Для такой марки стали, как 60С2Г, существует отдельное требование, которое гласит, что суммарная массовая доля серы и фосфора не должна быть выше 0,06%.
  • Такая марка стали, как 51ХФА по ГОСТ предназначается лишь для производства пружинной проволоки.
  • ГОСТ пружинной стали также предписывает, что по индивидуальному заказу потребителя массовая доля, содержащегося в стали марганца, может быть уменьшена, несмотря на предписания, которые указываются в таблице, имеющейся в том же документе. Это при условии, что сплав не подвергался легированию хромом и никелем.

Коррозионностойкая сталь

Одна из марок стали специального назначения отличается тем, что у нее имеется повышенная стойкость к коррозии. Для того чтобы максимально повысить сопротивляемость материала к разрушающему ее процессу, в него добавляют и хром, и никель в количестве от 13 до 27% и от 9 до 12% соответственно. Другими словами, эти продукты относятся к группе высоколегированных сталей.

Основным аустенитообразующим элементом в таком продукте является никель. В то время как марганец, к примеру, влияет на образование аустенита слабее, эффект от его использования ниже практически в два раза. Если необходимо еще сильнее расширить аустенитную область, то можно использовать такие вещества, как углерод или азот.

autogear.ru

Марки стали. Сталь конструкционная рессорно-пружинная.

Из конструкционных рессорно-пружинных сталей мзготавливают упругие элементы: ружины, рессоры, упорные шайбы, тормозные ленты, фрикционные диски, зажимные и подающие цанги и другие детали, к которым предъявляются требования повышенной износостойкости, и детали, работающие без ударных нагрузок.

Марка сталиНазначение стали
Марка стали
50ХГ
рессоры автомашин, пружины подвижного состава железнодорожного транспорта.
Марка стали
50ХГА
рессоры автомашин, пружины подвижного состава железнодорожного транспорта.
Марка стали
50ХГФА
пружины особо ответственного назначения, рессоры легковых автомобилей.
Марка стали
50ХСА
пружины часовых механизмов, крупные пружины ответственного назначения.
Марка стали
50ХФА
тяжелонагруженные ответственные детали, к которым предъявляются требования высокой усталостной прочности, пружины, работающие при температуре до 300°С и другие детали.
Марка стали
51ХФА
проволока для изготовления пружин.
Марка стали
55С2
пружины и рессоры, применяемые в автомобилестроении, тракторостроении, железнодорожном транспорте и других отраслях машиностроения.
Марка стали
55С2А
рессоры автомашин, пружины подвижного состава железнодорожного транспорта.
Марка стали
55С2ГФ
Нет данных о применении.
Марка стали
55ХГР
для изготовления рессорной полосовой стали толщиной 3— 24 мм.
Марка стали
60Г
плоские и круглые пружины, рессоры, пружинные кольца и другие детали пружинного типа, от которых требуются высокие упругие свойства и износостойкость; бандажи, тормозные барабаны и ленты, скобы, втулки и другие детали общего и тяжелого машиностроения.
Марка стали
60С2
тяжелонагруженные пружины, торсионные валы, пружинные кольца, цанги, фрикционные диски, шайбы пружинные.
Марка стали
60С2А
тяжелонагруженные пружины, торсионные валы, пружинные кольца, цанги, фрикционные диски, шайбы Гровера и др.
Марка стали
60С2Г
Нет данных о применении.
Марка стали
60С2Н2А
ответственные и тяжелонагруженные пружины и рессоры.
Марка стали
60С2ХА
для изготовления крупных высоконагруженных пружин и рессор ответственного назначения.
Марка стали
60С2ХФА
ответственные и высоко нагруженные пружины и рессоры, изготовляемые из круглой калиброванной стали.
Марка стали
65
рессоры, пружины и другие детали, от которых требуются повышенные прочностные и упругие свойства, износостойкость; детали, работающие в условиях трения при наличии высоких статических и вибрационных нагрузок.

Марка стали
65Г

пружины, рессоры, упорные шайбы, тормозные ленты, фрикционные диски, шестерни, фланцы, корпусы подшипников, зажимные и подающие цанги и другие детали, к которым предъявляются требования повышенной износостойкости, и детали, работающие без ударных нагрузок.
Марка стали
65ГА
термически обработанная проволока диаметром 1.2 - 5.5 мм для изготовления пружин.
Марка стали
65С2ВА
ответственные и высоконагруженные пружины и рессоры.
Марка стали
68А
термически обработанная проволока диаметром 1.2 - 5.5 мм для изготовления пружин.
Марка стали
68ГА
термически обработанная проволока диаметром 1.2 - 5.5 мм для изготовления пружин.
Марка стали
70
рессоры, пружины и другие детали, от которых требуются повышенные прочностные и упругие свойства, а также износостойкость.
Марка стали
70Г
пружины механизмов и машин.
Марка стали
70С2ХА
пружины часовых механизмов, крупные пружины ответственного назначения.
Марка стали
70С3А
тяжело нагруженные пружины ответственного назначения.

Марка стали
75

круглые и плоские пружины различных размеров, пружины клапанов двигателя автомобиля, пружины амортизаторов, рессоры, замковые шайбы, диски сцепления, эксцентрики, шпиндели, регулировочные прокладки и другие детали, работающие в условиях трения и под действием статических и вибрационных нагрузок.

Марка стали
80
круглые и плоские пружины и другие детали, работающие в условиях трения и под действием вибрационных нагрузок.
Марка стали
85
пружины, фрикционные диски и другие детали, к которым предъявляются требования высоких прочностных и упругих свойств и износостойкости.

xn--80agxmaficjea0j.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
