Марка стали с 245: Сталь С245: аналоги, свойства, характеристики

alexxlab | 16.05.2023 | 0 | Разное

Содержание

Сталь С245: аналоги, свойства, характеристики

Характеристика стали С245

Малоуглеродистая сталь, предназначенная для применения в строительстве. Относится к маркам обычной прочности и имеет предел текучести 245 МПа. Поставляется в виде горячекатаного листа и широкой полосы, а также в сортаменте сортового и фасонного проката. Может использоваться для изготовления гнутых и гнутосварных профилей с разнообразной формой сечения.

Химические свойства

С245 – нелегированная низкоуглеродистая сталь. Количество кремния – одного из основных раскислителей – указывает, что по степени раскисления она является полуспокойной и отличается хорошей однородностью структуры. При выплавке допускается увеличение массовой доли марганца на 0,05%, кремния – на 0,03%, серы и фосфора – на 0,005%.

Химический состав стали С245 в процентном соотношении по ГОСТ 27772

до 0,22

до 0,25

до 1,00

до 0,30

до 0,025

до 0,04

до 0,30

менее 0,008

̴ 98

Приблизительный состав сплава

Физико-механические свойства стали С245

Без нанесения лакокрасочных материалов и специальных антикоррозионных составов, сталь склонна к ржавлению. Но при этом она может свариваться без ограничений и последующей термической обработки и хорошо работает на растяжение.

Отличается постоянством механических свойств готового проката. Хорошо обрабатывается режущим инструментом, гнется и отбортовывается.

Физико-механические свойства С245 по ГОСТ 27772

Марка стали	Толщина сечения, мм	σ_в, МПа	σт МПа	δ₅, %	KCU^-20	Ψ, %
С245	2,0…3,9	370	245	20	—	—
С245	4,0…30,	370	235	24	29	—

Применение

Допускается применение стали в виде различного проката при строительстве зданий и сооружений со сварными элементами, работающими при статических нагрузках, в том числе при сжимающих и растягивающих напряжениях.

Это могут быть:

фермы и балки;
колонны и стойки;
опоры транспортерных галерей.

Сталь широко используется при изготовлении строительных вспомогательных конструкций. Не рекомендуется применение С245 для создания сварных конструкций, эксплуатируемых в особо тяжелых условиях и испытывающих воздействие динамических нагрузок и вибраций.

Аналоги С245 в международной практике

Россия	ВСт3пс6, ВСт3пс6-1, 18пс
США	К02702
Франция	S235J2G3

марка стали, аналоги, расшифровка, характеристики

В производстве металлоконструкций – сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.

Химический состав

Сталь состоит из приблизительно:

98 % железа,
0,2 % углерода,
0,65 % марганца,
от 0,05 до 0,015 % кремния,
до 0,3 % хрома, никеля и меди вместе взятых.

Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.

Расшифровка стали С245

В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σ_Т=24,5 кг/кв. мм.

Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).

Свариваемость

Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле

Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.

Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.

Пластичность

Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.

Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.

Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.

Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.

Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.

С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.

Коррозионная стойкость

Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.

С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.

Аналоги

По ГОСТ 27772-88, марке С245 соответствуют стали:

Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)
ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)

Применение

Марка С245 используется для изготовления листового и фасонного проката – равнополочные и неравнополочные уголки, швеллеры, тавры, двутавры. Прокат применяется в производстве металлоконструкций различного назначения. Благодаря хорошей свариваемости в их производстве широко используются сварные соединения.

Особо ответственные конструкции, работающие в условиях постоянных повышенных вибрационных нагрузок обязательны соединения заклёпками или иными способами, препятствующими распространению возможных трещин.

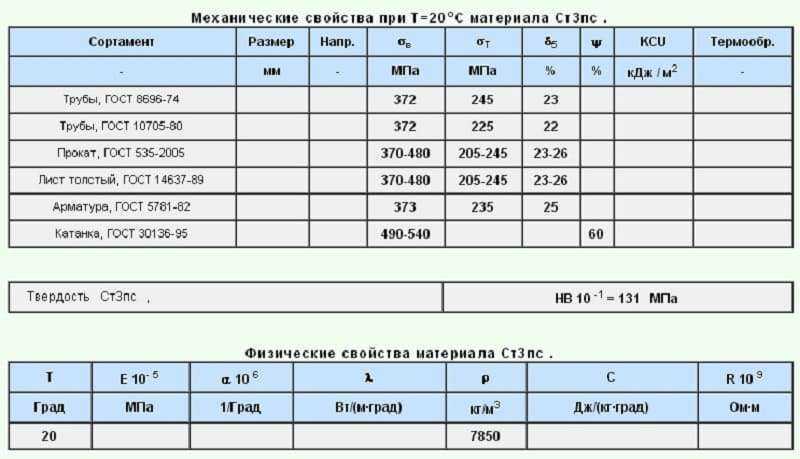

В качестве аналогов стали марки С245 можно назвать сталь Ст.3пс, сталь Ст.3сп, близкие по механическим свойствам и химическому составу. Следует отметить, что обязательным требованием является полное и или частичное окончание раскисления сталей до процесса разливки в изложницы. Об этом говорят буквы пс и сп в обозначении марок.

Заключение

Низколегированная конструкционная сталь С245 обладает свойствами, удовлетворяющими требованиям, предъявляемым к металлоконструкциям общего применения.

Она хорошо сваривается всеми видами сварки без дополнительных мероприятий, снижающих красно- и синеломкость.

Сталь обладает средней коррозионной стойкостью. Это требует использования защитных лакокрасочных покрытий металлоконструкций, изготовленных из описанных сталей, эксплуатируемых на открытом воздухе.

Оцените статью:

Рейтинг: 0/5 – 0 голосов

Сталь S245 / Auremo

Сталь S375 Сталь С590К Сталь С590 Сталь S440D Сталь S440 Сталь С390К Сталь S390D Сталь S390 Сталь S375D Сталь С345К Сталь S345D Сталь S345 Сталь S285 Сталь S275 Сталь S255 Сталь S245 Сталь S235

Обозначение

Наименование	Значение
Обозначение ГОСТ Кириллица	С245
Обозначение ГОСТ латинское	С245
Транслитерация	С245
Химические элементы	–

Описание

Сталь S245 применяется : для изготовления горячекатаных фасонных изделий (уголков, двутавров, швеллеров), листового, универсального широкополосного проката и гнутых профилей, предназначенных для возведения металлоконструкций с сварные и другие соединения.

Стандарты

Имя	Код	Стандарты
Классификация, номенклатура и общие нормы	В20	ГОСТ 27772-88

Химический состав

Стандарт	С	С	Р	Мн	Кр	Си	Ni	Фе	Медь	Н	Как
ГОСТ 27772-88	≤0,22	≤0,05	≤0,04	≤0,65	≤0,3	0,05-0,15	≤0,3	Остальные	≤0,3	≤0,008	≤0,08

Fe – основа.
По ГОСТ 27772-88 для стали, выплавляемой в электропечах, допускается содержание N ≤ 0,012 %. В стали допустимо увеличение массовой доли марганца до 0,085 %.

Механические характеристики

Сечение, мм	с _Т \|с _0,2 , МПа	σ _B , МПа	д ₅ , %	кДж/м ² , кДж/м ²
Листовой металл в состоянии поставки
2-3,9	≥245	≥370	≥20	–
4-10	≥245	≥370	≥25	–
Формы в комплекте
20-30	≥235	≥370	≥24	≥294
4-20	≥245	≥370	≥25	≥294
Аренда универсального широкополосного доступа в состоянии поставки
10-20	≥245	≥370	≥25	≥294

Описание механических меток

Наименование	Описание
Раздел	Секция
с _Т \| с _0,2	Предел текучести или предел пропорциональности с допуском на остаточную деформацию 0,2%
о _В	Предел кратковременной прочности
д ₅	Удлинение после разрыва
кДж/м ²	Прочность

Технологические свойства

Наименование	Значение
Свариваемость	без ограничений

S245 ( S245, 245 )

(495)
(495)

Металлы -> Сталь специального назначения -> Сталь для строительных конструкций

Материал:	S245 ( S245, 245 )
Заменитель:	35, 35
9 0353 Классификация:	Сталь для конструкционных конструкций

Химический состав в % от материала S245 (S245, 245) .

90 013

C	Si	Mn	903 53 Ni	S	P	Cr	N	Cu
макс. 0,22	0,05 – 0,15	макс. 0,65	макс. 0,3	макс 0,05	макс 0,04	макс 0,3	макс 0,012	макс 0,3

Механические свойства при =20 ^o материала S245 (S245, 245).

Ассортимент	Размер	Прямой.	с	с _Т	д ₅	г	ККУ	Термообработка
–	мм	–	903 53 МПа	МПа	%	%	кДж/м ²	–
Лист	2 – 3,9		370 9035 4	245	20
Лист	4 – 10		370	245	25

Технологические свойства материала С245 (С245, 245).

Свариваемость:

без ограничений.

Спецификация:

Механические свойства:
s	– Прочность на растяжение, [МПа]
s _T	– Предел текучести, [МПа]
d ₅	– Удельное удлинение при разрыве, [% ]
y	– Уменьшение площади, [%]
KCU	– Ударная вязкость, [кДж/м ² ]
HB	– твердость по Бринеллю , [МПа]

Свариваемость :
без ограничений	– сварка производится без нагрева и последующая термообработка
ограниченная свариваемость	– возможна сварка при нагреве до 100-120 градусов и последующей термообработке до 200-300 оценка; термообработка и отжиг

База данных сталей и сплавов (Марочник) содержит информацию о химическом составе и свойствах 1500 сталей и сплавов (нержавеющая сталь, легированная сталь, углеродистая сталь, конструкционная сталь, инструментальная сталь, чугун, алюминиевый сплав, титановый сплав, медный сплав, никелевый сплав).

TOP HEADLINES
