Какие бывают марки термостойких проводов и кабелей

В проектировании электропроводки основная задача, которая стоит перед инженером – обеспечить надежное, бесперебойное функционирование системы в условиях конкретного помещения. У любителей вызывает затруднение выбор провода для бани, сауны, бойлерной – в общем в различных жарких помещениях или электроприборах, которые в процессе работы сильно греются. В этой статье мы расскажем о том, какие существуют термостойкие провода и кабели, а также вкратце рассмотрим особенности каждого варианта проводника.

• РКГМ
• ПАЛ
• ПРКА
• ПВКВ
• ПНБС
• ПМТК
• ПРКС

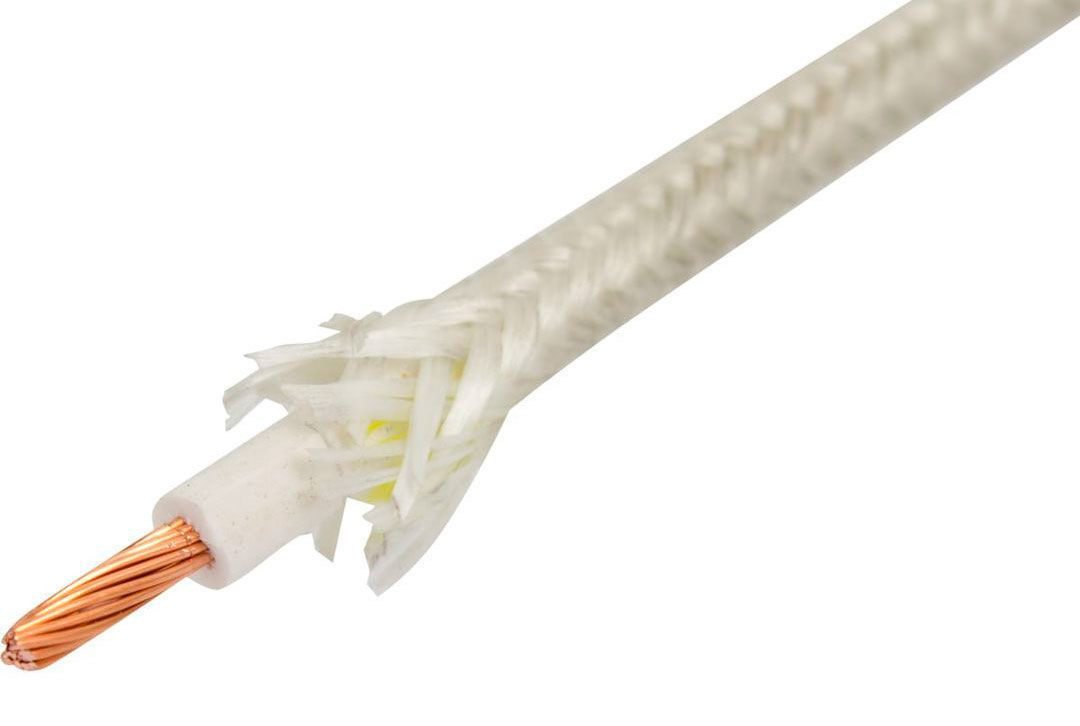

РКГМ

Маркировка РКГМ, расшифровывается как:

• РК – изоляция выполнена из кремнийорганической резины;
• Г – голый, медный;
• М – оплётка из стекловолокна, пропитанного кремнийорганическим лаком и эмалью.

Отличительной особенностью этого вида термостойкого провода является очень гибкая медная жила классом гибкости не менее 4 и допустимая рабочая температура.

РКГМ работает в диапазоне температур от -60 до +180 градусов. Он устойчив к горению. Этот провод всегда одножильный, часто 2 или 3 таких жилы используют для прокладки освещения в парилке бань и саун, для электроплит.

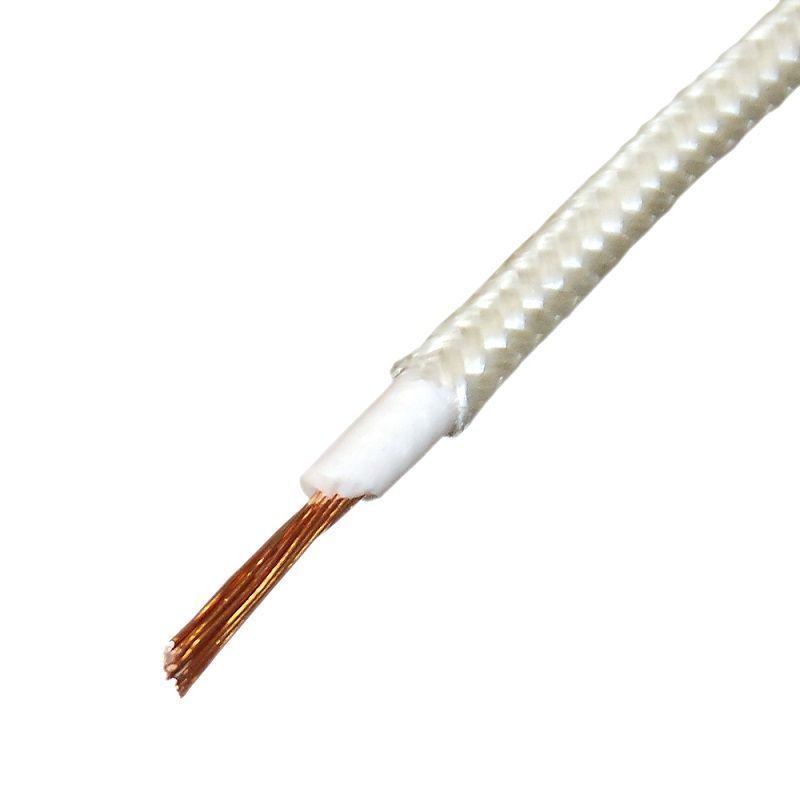

ПАЛ

Расшифровка провода марки ПАЛ:

• П – провод;
• А – асбестовый;
• Л – лаковый.

Состоит всегда из одной медной многопроволочной жилы в асбестовой изоляции, которая пропитана кремнийорганическим лаком. Класс гибкости от 3 до 4. Устойчив к истиранию, а самое главное – он термостойкий. ПАЛ выдерживает длительное воздействие температуры до 300 градусов Цельсия (до 3000 часов), но следует помнить, что уже свыше 200-250 градусов начинают выделяться опасные токсины. При этом он устойчиво переносит воздействие бензина, толуола и других видов ГСМ.

Данный проводник используют для электропечей и других установок с высокими рабочими температурами

ПРКА

Маркировка ПРКА говорит нам о том, что это:

• П – провод;
• РК – с изоляцией из кремнийорганической резины;
• А – повышенной твердости.

У него одна многопроволочная медная жила. Оболочка пропитана противогнилостным составом, она не распространяет горение, выделяет малое количество газа и дыма, устойчива к грибку, а также не содержит галогенов. Воздействие ультрафиолетового излучение переносит нормально. Работает провод ПРКА в диапазоне температур от -60 до +180 градусов Цельсия.

Его используют для монтажа нагревательных установок, электродвигателей, проводки в сушильных камерах и пр.

ПВКВ

При эксплуатации электрических машин возникает несколько вредных факторов. Здесь и повышенный уровень температуры и вибраций. Специально для этого разработан одножильный термостойкий провод типа ПВКВ, его маркировка расшифровывается так:

• П – провод;
• В – для выводов электрических машин;
• КВ – изоляция выполнена в два слоя кремнийорганической резины.

Марка ПВКВ устойчива к вибрации, хорошо изгибается. Работает в диапазоне температур вплоть до 180 градусов Цельсия, а устойчивость к повышенной влажности позволяет его использовать не только для электрических машин, но и для подключения светильников в банях.

ПНБС

Первый в нашем перечне термостойкий кабель с более чем 1 жилой. ПНБС может состоят из 2-5 многопроволочных токопроводящих жил. Изоляция его выполнена из кремнийорганической резины, а оболочка из фторсилоксановой. Изделие предназначено для неподвижного подключения электроприборов в помещениях с температурой до 150 градусов Цельсия. Используется для проводки и подключения нагревателей, электрических печей и прочего. Термостойкая изоляция позволяет подключать провод напрямую к нагревательным элементам, что недопустимо, например, для кабельной продукции в резиновой или виниловой оболочке.

ПМТК

Монтажный термостойкий провод в кремнийорганической оболочке с медной многопроволочной жилой – так расшифровывается аббревиатура ПМТК, одна из разновидностей термоустойчивого проводника. Кстати жил может быть больше 1. Изделие устойчиво к воздействию ультрафиолетового излучения, холода и жары. Характеристики допускают использование при 100% влажности воздуха и температурах в диапазоне от -60 до +200°C. ПМТК не распространяет горение при одиночной прокладке.

ПРКС

Гибкий медными кабель марки ПРКС в силиконовой изоляции выдерживает температуру от -60 до +180°C. Может содержать от 2 до 5 жил. При нагреве или воздействии огня не выделяет токсинов и не деформируется при перепадах температур. Также стоит отметить, что его оболочка устойчиво переносит воздействие масел и бензина.

Всё это также позволяет использовать ПРКС для подключения мощных электроприборов к питающей сети в жарких помещениях, а также для питания мощных нагревателей.

Мы рассмотрели основные марки термостойких кабелей и проводов, а также их характеристики. Все изделия можно использовать в бане и других целях, при которых проводка будет эксплуатироваться в условиях повышенной температуры. В наше время наиболее популярным является применение таких проводников для прокладки питания подсветки в бане, например, для светодиодной ленты или обычных светильников. Подключение электропечей с мощными тэнами также должно выполняться термостойким кабелем, изоляция которого не оплавиться от непосредственной близости к источнику нагрева, в противном случае возможны короткие замыкания и прочие неприятности.

Напоследок рекомендуем просмотреть обзор некоторых марок, которые были в нашем списке:

Материалы по теме:

• Как провести проводку в бане
• Марки медных проводов и кабелей
• Как выбрать кабель для электропроводки

Опубликовано 12.12.2018 Обновлено 12.12.2018 Пользователем Александр (администратор)

Термостойкие провода. Виды термостойких материалов для высокотемпературных проводов. Обзор марок .

Термостойкий провод – это вид кабельной продукции, который показывает высокую стойкость к нагреванию. Отличительной его особенностью является слой обмотки из материала не подверженного возгоранию. Такой кабель допустимо применять в жестких условиях эксплуатации: высокой влажности, температуры, в контакте с агрессивными средами.



Термостойкие материалы для проводов

Для того, чтобы провод выдерживал максимально высокие нагрузки и не вышел из строя, применяют различные материалы для его оплетки.

Виды термостойких материалов для высокотемпературных проводов.

Фторопласт

Этот материал еще называют политетрафторэтилен. Он обладает высокой стойкостью к различным химическим веществам, температурный диапазон составляет от -90С до +250С. На провод его накладывают в виде лент, нитей или монолитным слоем. Толщина фторопластовой изоляции может быть разной, которая зависит от напряжения: до 660В – это будет 0,25 мм, а начиная от 1000В – толщина станет 0,40 мм. Применяется провод с такой изоляцией чаще всего для подключения различной аппаратуры, которая может нагреваться, в самолетостроении. Марки кабеля с фторопластовой изоляцией: МГТФ и МГТФЭ (не могут применяться в условиях высокой влажности или контакта с водой), МСЭ, МСЭО и МС-кабель имеют оболочку из спекаемого фторопласта и вполне подходят для применения в саунах и банях, прочих помещениях, где уровень влажности довольно высокий.

Силиконовая изоляция (кремнийорганическая резина)

Провода, имеющие силиконовую изоляцию способны работать при температуре до 200С с редкими и недолговременными подъемами до 220С. Изоляционная силиконовая оболочка имеет отличные показатели устойчивости к различным маслам, щелочам, жирам, спиртам, пластификаторам, клофинам, разбавленным кислотам. Их применяют для подключения инфракрасных обогревателей, прокладке в банях и саунах, для подключения котлов отопления и так далее.
Чаще всего на рынке можно увидеть марки кабеля с силиконовой изоляцией такие как:

• SIF;
• SiHF;
• EWKF;
• GLS.

Стекловолокно или стеклоткань

Кабель с обмоткой из стекловолокна имеет достаточно высокое сопротивление нагреванию – до +200С. Применяются в приборостроении для обмотки. Кабель имеет большую гибкость и прочность, что позволяет обвивать стержни прямоугольного сечения. При этом кабель довольно стойкий: проверка в термостате в течение суток при температуре +200 (+5)С не установила его разрушения или оплавления.

ПВХ пластификат

Такую изоляцию применяют реже, температурный режим, который она выдерживает не очень высок – обычно не превышает 70С-100С. Но, изоляция обладает стойкостью к ультрафиолету, не окисляется, не боится морской воды, что позволяет использовать такие провода в судостроении.

Обзор марок термостойких проводов.

МГТФ

Аббревиатура расшифровывается как: кабель монтажный, гибкий, термостойкий с изоляцией из фторопласта. Имеет многопроволочную медную жилу. Используется для монтажа внутри различных приборов и для соединения аппаратуры между собой.

OLFLEX HEAT

Кабель отлично подходит для подключения различной нагревательной аппаратуры саун, бассейнов, бань, соляриев. Применяют его и для промышленности. Марка очень распространенная и популярная. Отличается тем, что не содержит галогена, применяться может при температуре до +180С. В составе имеет несколько жил от 2 до 24. Высокая степень гибкости, после возгорания слой пепла также будет являться изолятором. Цвет всегда красно-коричневый, провод заземления: желтый с зеленой полосой. Термоизоляция кабеля выполнена из силикона.

ПВКВ

Провод предназначен для выходных концов электрических машин имеет изоляцию из двухслойной кремнийорганической резины (силикон), повышенную гибкость, максимальная температура использования +180С. Применяется в качестве обмотки на цилиндры с диметром, который равен двукратному от используемого провода. Возможна обмотка не менее 20 циклов.

ПРКА

Это жесткий кабель с силиконовой изоляцией, максимальная температура нагрева составляет +180С. Может быть в тропическом исполнении ПРКА-Т – такой вариант допустим для подключения электроплит, жарочных шкафов, духовок и так далее. Провод одножильный, медный. Сфера применения велика. Достаточно сказать, что его используют практически во всех средах с повышенным уровнем влажности, риском возгорания, жесткими условиями эксплуатации

ПМТК

Имеет крайне широкую область применения от нефтегазодобывающей промышленности и химической до использования в быту в помещениях с влажностью 100%. Можно использовать на открытом воздухе. Кабель одножильный с силиконовой изоляцией.

ПТЛ 200

Применяются для подключения бортового оборудования в самолетостроении и прокладки электросети при условиях высокой влажности. Изоляция кабеля – фторопластовые пленки, имеет дополнительный изолирующий слой из стекловолокна, пропитанного кремнийорганическим лаком.

ПАЛ

Предназначен для подключения оборудования и прокладки в помещениях с высокой влажностью и агрессивной средой. Максимальная температура нагрева до +250С, может использоваться в качестве оплетки с количеством витков не менее 20. Для изоляции применяется фторопласт и асбестовая пряжа с эмалевой пропиткой.

РКГМ

Это гибкий провод с силиконовой изоляцией и слоем стекловолокна, которое пропитано эмалью или термостойким лаком. Применяется для вводных концов электроаппаратуры, использование в агрессивных средах, средах, загрязнённых маслами недопустимо. Можно монтировать при влажности 100% и температуре окружающего воздуха до +35С. Нагрев провода допускается до +180С

MVV

Кабель с изоляцией из слюдяной и стекловолоконной обмоток. Применим в качестве нагревательных элементов, для подключения электропечей, сушилок и другого высокотемпературного оборудования. Выдерживает до +500 С, устойчив к открытому пламени.

ПНБС

Кабель применяют для подключения к сети различной аппаратуры, можно монтировать в банях и саунах, не боится ультрафиолета. В качестве изоляции применяется силикон.

SIHF

Гибкий провод с качественной силиконовой изоляций, всепогодный, жаростойкий – используется на самых разных производствах (цементные заводы, сталепрокатные, металлургия, стекольная промышленность и т.д.) Подходит для любых нагревательных и осветительных приборов. Устойчив к агрессивной среде и высокой влажности не боится морской воды. Требует при стационарном монтаже хорошей вентиляции.

Марка	Номинальное напряжение	Возможные сечения	Количество жил	Максимальная температура	Область применения
МГТФ	250 В	0,07; 0,10, 0,12; 0,14; 0,20; 0,35	одна	До +220С	Внутриприборный и межприборный монтаж и выводных концов электроаппаратуры
OLFLEX HEAT	300/500 В	0,75 – 16	От 2 до 24	До +180С	Помещения с высокой температурой и влажностью бытовые и промышленные.
ПВКВ	380В/660В	от 0,5 до 185	одна	До +180С	Для выводных концов различной аппаратуры и электрических машин
ПРКА	660В	от 0,5 до 2,5	одна	До +180С	Монтаж в помещениях с высокой влажностью и риском возгорания, подключения приборов электроплит, духовок и т. д. (ПРКА-Т)
ПМТК	660В	0,12; 0,2; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 8,0;10,0; 16,0; 25,0	одна	До +200С	Любая агрессивная среда с влажностью 100%, монтаж возможен как внутри помещения, так и открытом воздухе.
ПТЛ 200	250В	0,3; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0 ; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0	одна	До +200С	Электросети помещений с высокой влажностью, самолетостроение (подключение различных бортовых приборов)
ПАЛ	660В	от 0,75 до 50	одна	До +250С	Подключение бытовых и промышленных приборов, прокладка сетей в помещения с высокой влажностью и риском возгорания.
РКГМ	660В	0,75; 2,5; 3,0; 4,0; 5,0; 8,0; 10,0; 16,0; 25,0; 50,0; 70,0; 120,0	одна	До +180С	Выводные концы различной электроаппаратуры
MVV	300В	От 1 до 25	многожильный	До +500С (+700 С кратковременно)	Для электропечей и подключения электротермического оборудования
ПНБС	380В	От 0,5 до 1,5	многожильный	До +150С	Подключение электроприборов, мощных источников света, монтаж в банях и саунах.
SIHF	300В/500В	От 0,5 до 6,0	многожильный	До 180С	Промышленное производство, электростанции, осветительные и нагревательные приборы всех видов. Авиа- и судостроение.

Высокотемпературная проволока | Лучшие термостойкие провода

высокотемпературный провод

Широкий ассортимент высокотемпературного электрического провода для использования там, где требуется высоковольтный провод   , выдерживающий температуру от 150 до 450 градусов Цельсия.

Что такое высокотемпературный электрический провод?

Эти свинцовые высокотемпературные электрические провода экранированы оплеткой из силиконовой резины, ПВХ или фторполимеров и рассчитаны на работу при чрезвычайно высоких температурах.



Мы собрали обширную коллекцию термостойкой проволоки для всех отраслей промышленности. Наша высокотемпературная проволока популярна благодаря своим исключительным электрическим и физическим характеристикам.

ТИПЫ ВЫСОКОТЕМПЕРАТУРНЫХ ЭЛЕКТРИЧЕСКИХ ПРОВОДОВ

Высокотемпературный провод с оплеткой из силиконовой резины и термостойкий провод  используется во внутренней проводке электронного оборудования, эти изделия из токопроводящих проводов могут работать при температуре не выше 200 градусов по Цельсию.

TGGT (тефлоновое стекло) представляет собой высокотемпературный провод, подходящий для внутренней электропроводки коммерческого и промышленного нагревательного и кухонного оборудования, электронного оборудования и других высокотемпературных приборов.

TCGT представляет собой обычный соединительный или высокотемпературный провод , обернутый оплеткой из стекловолокна, пропитанной и отвержденной ПТФЭ. Этот провод используется для внутренней проводки коммерческого и промышленного нагревательного и кухонного оборудования, электронного оборудования и других высокотемпературных приборов.

Токопроводящий провод MGT предназначен для использования в печах, печах и других высокотемпературных средах и состоит из жесткой оплетки из стекловолокна и изолирован с помощью армированных стекловолокном слюдяных лент. Высокотемпературный электрический кабель MGT особенно подходит для электропроводки оборудования металлургических и сталелитейных заводов, кирпичных и цементных печей, а также стекольных заводов.
