Кабель ААБл 10 кВ – Цена, Расшифровка, Характеристики и все Сечения
Кабель ААБл 10 кВ – Цена, Расшифровка, Характеристики и все Сечения– 10 кВ
Где купить
| Номинальное переменное напряжение | 10 кВ |
| Количество жил | 3 |
| Сечение размер | 16 – 240 мм2 |
Содержание:
- Расшифровка
- Технические
характеристики - Конструкция
- Применение
- Маркировка
- Сечения
и маркоразмеры - ГОСТ
- Аналоги
- Производители
Расшифровка ААБл
А
– алюминиевая токопроводящая жила
А
– алюминиевая оболочка;
Б
– броня из стальных оцинкованных лент
л
– слой из полиэтилентерефталатных лент в подушке под броней;
ААБл-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)
ААБлУ – в настоящее время, буква “у” не используется.
Была введена изменением № 3 в ГОСТ 18410-73, для обозначения ТПЖ с повышенной температурой нагрева. После перехода предприятий к выпуску усовершенствованных кабелей, буква “у” была исключена.
ож – однопроволочная жила
ок – однопроволочная круглая жила
ос – однопроволочная секторная жила
мж,мп,мн – многопроволочная жила
мс – многопроволочная секторная жила
Технические характеристики ААБл
Общие характеристики
Номинальное переменное напряжение
10 кВ
Номинальная частота
50 Гц
Минимально допустимый радиус изгиба при прокладке
25 диаметров кабеля (для одножильного кабеля)
25 диаметров кабеля (для многожильного кабеля)
Строительная длина
метров
Код ОКП ААБл
3536140500
Класс пожарной безопасности
O1.8.2.5.4
Срок службы
30 лет
Гарантийный срок эксплуатации кабеля
4,5 лет
Температура окружающей среды при эксплуатации кабеля
от -50°С до 50°С
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C
98%
Минимальная температура прокладки кабеля без предварительного подогрева
0 °С
Радиус изгиба
Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая
70/60* °С
В режиме перегрузки
90/80* °С
Предельная при коротком замыкании
200 °С
Конструкция ААБл
- 1.
Алюминиевая токопроводящая жила - 2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
- 3. Заполнение из бумажных жгутов
- 4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
- 5. Экран из электропроводящей бумаги
- 6. Алюминиевая оболочка
- 7. Подушка:
- битумный состав или битум;
- ленты полиэтилентерефталатные;
- крепированная бумага или кабельная пропитанная;
- битумный состав или битум;
- крепированная бумага или кабельная пропитанная;
- битумный состав или битум.
- 8. Броня из стальных оцинкованных лент
- 9. Наружный покров:
- битумный состав или битум, или вязкий подклеивающий состав;
- пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
- битумный состав или битум, или вязкий подклеивающий состав;
- покрытие, предохраняющее витки кабеля от слипания.
Алюминиевая токопроводящая жилаТокопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:
| Наименование жилы | Номинальное сечение алюминиевой жилы, мм | |
| круглой | секторной (сегментной) | |
| Однопроволочная | 25-240 | |
| Многопроволочная | – | 70-240 |
Номинальное сечение нулевых жил меньшего сечения должно соответствовать указанному:
| Наименование жилы | Номинальное сечение алюминиевой жилы, мм | ||||||||
| Основная | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
| Нулевая или заземления | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Маркировка ААБл
Маркировка расцветкой должна быть устойчивой, нестираемой и различимой.
Маркировка должна
производиться при помощи цветных лент на жилах или лент натурального цвета с полосками,
отличающимися друг от друга по цвету.
Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при
маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый
цвет.
Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового
обозначения. Цвет изоляции жил должен соответствовать ГОСТ 18410-73.
При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.
Применение ААБл
- Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 10 кВ номинальной частотой 50 Гц
- Допускается разность уровней между высшей и низшей точками расположения кабеля не более 15 м
- Для прокладки в земле (траншеях) с низкой и средней коррозионной активностью, по эстакадам, мостам
- Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
- Применяются при наличии опасности механических повреждений кабеля
Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащитуСечения и маркоразмеры ААБл
Выбрав необходимый размер кабеля ААБл, вы сможете уточнить значения и описание следующих характеристик:
- вес и диаметр
- токовая нагрузка
- ток короткого замыкания
- мощность
- сопротивление
- точная конструкция
- маркировка
- ААБл 3х16
- ААБл 3х25
- ААБл 3х35
- ААБл 3х50
- ААБл 3х70
- ААБл 3х95
- ААБл 3х120
- ААБл 3х150
- ААБл 3х185
- ААБл 3х240
ГОСТ ААБл
Ниже представлены государственные стандарты для ААБл, в соответствии с которыми мы собрали
технические характеристики, представленные на данной странице.
ГОСТ 18410-73
действующий
«ГОСТ 18410-73 Кабели силовые с пропитанной бумажной изоляцией. Технические условия»
с 01.01.1975 по н.в.
скачать
Так же смотрите
ГОСТ 22483-2012
действующий
«Жилы токопроводящие для кабелей, проводов и шнуров»
с 01.01.2014 по н.в.
скачать
ГОСТ 24641-81
действующий
«Оболочки кабельные свинцовые и алюминиевые. Технические условия. »
с 01.01.1975 по н.в.
скачать
ГОСТ 7006-72
действующий
«Покровы защитные кабелей»
с 01.01.1975 по н.в.
скачать
ГОСТ 15150-69
действующий
«Исполнения для различных климатических районов»
с 01.
01.1971 по н.в.
скачать
Аналоги ААБл
ЦААБл
бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией (нестекающий состав), алюминиевой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.
ААБ2л
бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией, алюминиевой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.
ЦААБ2л
бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией (нестекающий состав), алюминиевой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.
ААБв
бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией, алюминиевой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.
ЦААБв
бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией (нестекающий состав), алюминиевой оболочкой, наружный покров из битума и пряжи.
Напряжение 10 кВ.
Заводы-производители ААБл
НАО «Иркутсккабель»
ООО «Камский Кабель»
ООО «Завод Москабель»
Ваша заявка на кабель ААБл – 10кВ успешно отправлена. С вами свяжутся в ближайшее время!
Представьтесь, пожалуйста:
E-Mail:
Телефон:
Необходимое количество:
Сообщение (при необходимости):
Авторизация Регистрация Забыли пароль?
Кабель СБ 10 кВ – Цена, Расшифровка, Характеристики и все Сечения
Кабель СБ 10 кВ – Цена, Расшифровка, Характеристики и все Сечения– 10 кВ
Где купить
| Номинальное переменное напряжение | 10 кВ |
| Количество жил | 3 |
| Сечение размер | 16 – 240 мм2 |
Содержание:
- Расшифровка
- Технические
характеристики - Конструкция
- Применение
- Маркировка
- Сечения
и маркоразмеры - ГОСТ
- Аналоги
- Производители
Расшифровка СБ
*
– отсутствие буквы А означает, что токопроводящая жила – медная
С
– свинцовая оболочка;
Б
– броня из стальных оцинкованных лент
СБ-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)
СБУ – в настоящее время, буква “у” не используется.
Была введена изменением № 3 в ГОСТ 18410-73, для обозначения ТПЖ с повышенной температурой нагрева. После перехода предприятий к выпуску усовершенствованных кабелей, буква “у” была исключена.
ож – однопроволочная жила
ок – однопроволочная круглая жила
ос – однопроволочная секторная жила
мж,мп,мн – многопроволочная жила
мк – многопроволочная круглая жила
мс – многопроволочная секторная жила
Технические характеристики СБ
Общие характеристики
Номинальное переменное напряжение
10 кВ
Номинальная частота
50 Гц
Минимально допустимый радиус изгиба при прокладке
15 диаметров кабеля (для одножильного кабеля)
15 диаметров кабеля (для многожильного кабеля)
Строительная длина
метров
Код ОКП СБ
3531140600
Класс пожарной безопасности
O1.8.2.5.4
Срок службы
30 лет
Гарантийный срок эксплуатации кабеля
4,5 лет
Температура окружающей среды при эксплуатации кабеля
от -50°С до 50°С
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C
98%
Минимальная температура прокладки кабеля без предварительного подогрева
0 °С
Радиус изгиба
Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая
70/60* °С
В режиме перегрузки
90/80* °С
Предельная при коротком замыкании
200 °С
Конструкция СБ
- 1. Медная токопроводящая жила
- 2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
- 3. Заполнение из бумажных жгутов
- 4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
- 5. Экран из электропроводящей бумаги
- 6. Свинцовая оболочка
- 7. Подушка:
- битумный состав или битум;
- крепированная бумага или кабельная пропитанная;
- битумный состав или битум;
- крепированная бумага или кабельная пропитанная;
- битумный состав или битум.
- 8. Броня из стальных оцинкованных лент
- 9. Наружный покров:
- битумный состав или битум, или вязкий подклеивающий состав;
- пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
- битумный состав или битум, или вязкий подклеивающий состав;
- покрытие, предохраняющее витки кабеля от слипания.
Медная токопроводящая жилаТокопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:
| Наименование жилы | Номинальное сечение медной жилы, мм | |
| круглой | секторной (сегментной) | |
| Однопроволочная | 6-50 | 25-50 |
| Многопроволочная | 25-50 | 25-400 |
Номинальное сечение нулевых жил меньшего сечения должно соответствовать указанному:
| Наименование жилы | Номинальное сечение медной жилы, мм | ||||||||
| Основная | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
| Нулевая или заземления | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Маркировка СБ
Маркировка расцветкой должна быть устойчивой, нестираемой и различимой.
Маркировка должна
производиться при помощи цветных лент на жилах или лент натурального цвета с полосками,
отличающимися друг от друга по цвету.
Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при
маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый
цвет.
Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового
обозначения. Цвет изоляции жил должен соответствовать ГОСТ 18410-73.
При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.
Применение СБ
- Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 10 кВ номинальной частотой 50 Гц
- Допускается разность уровней между высшей и низшей точками расположения кабеля не более 15 м
- Для прокладки в земле (траншеях) с низкой и средней коррозионной активностью
- Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
- Применяются при наличии опасности механических повреждений кабеля
Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащитуСечения и маркоразмеры СБ
Выбрав необходимый размер кабеля СБ, вы сможете уточнить значения и описание следующих характеристик:
- вес и диаметр
- токовая нагрузка
- ток короткого замыкания
- мощность
- сопротивление
- точная конструкция
- маркировка
- СБ 3х16
- СБ 3х25
- СБ 3х35
- СБ 3х50
- СБ 3х70
- СБ 3х95
- СБ 3х120
- СБ 3х150
- СБ 3х185
- СБ 3х240
ГОСТ СБ
Ниже представлены государственные стандарты для СБ, в соответствии с которыми мы собрали
технические характеристики, представленные на данной странице.
ГОСТ 18410-73
действующий
«ГОСТ 18410-73 Кабели силовые с пропитанной бумажной изоляцией. Технические условия»
с 01.01.1975 по н.в.
скачать
Так же смотрите
ГОСТ 22483-2012
действующий
«Жилы токопроводящие для кабелей, проводов и шнуров»
с 01.01.2014 по н.в.
скачать
ГОСТ 24641-81
действующий
«Оболочки кабельные свинцовые и алюминиевые. Технические условия. »
с 01.01.1975 по н.в.
скачать
ГОСТ 7006-72
действующий
«Покровы защитные кабелей»
с 01.01.1975 по н.в.
скачать
ГОСТ 15150-69
действующий
«Исполнения для различных климатических районов»
с 01.
01.1971 по н.в.
скачать
Аналоги СБ
СБл
бронированный лентами кабель, с медной жилой, с бумажной пропитанной изоляцией, свинцовой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.
СБ2л
бронированный лентами кабель, с медной жилой, с бумажной пропитанной изоляцией, свинцовой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.
Заводы-производители СБ
НАО «Иркутсккабель»
ООО «Завод Москабель»
ООО «Камский Кабель»
ООО «Сарансккабель»
Ваша заявка на кабель СБ – 10кВ успешно отправлена. С вами свяжутся в ближайшее время!
Представьтесь, пожалуйста:
E-Mail:
Телефон:
Необходимое количество:
Сообщение (при необходимости):
Авторизация Регистрация Забыли пароль?
Силовые кабели среднего напряжения 10 кВ
Кабели среднего напряжения европейского стандарта обычно обозначаются по их конструкции и номинальному напряжению, а не по стандарту.

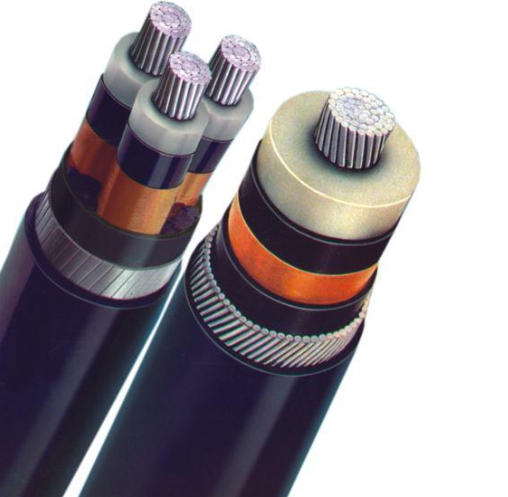

Ассортимент кабелей 10 кВ Eland Cables охватывает одножильные и трехжильные кабели с медными и алюминиевыми жилами, доступные с оболочкой из ПВХ или полиэтилена (ПЭ) и дополнительными водоблокирующими средствами, включая набухающие порошки и ленты. Кабели IEC 60502-2, использующие немецко-австрийские соглашения об именах (N/NA) и португальские обозначения (XH/LXH), приведены ниже. Поскольку основной целью является распределение электроэнергии, кабели с алюминиевыми жилами часто используются вместо медных проводников в сетях 6/10 кВ, где установка не ограничена пространством.
Кабели 10 кВ имеют экран из медной проволоки (часто с медной лентой в встречной спирали), обеспечивающий определенную степень механической, а также ограниченную электромагнитную защиту, но его основное назначение – заземление. Кабели не бронированы, поэтому их нельзя прокладывать напрямую без дополнительных мер (однако . Кабели среднего напряжения с черной оболочкой имеют повышенное содержание сажи и поэтому обеспечивают лучшую устойчивость к ультрафиолетовому излучению при прокладке на открытом воздухе.
| N2XSY | одинарная медная жила с изоляцией из сшитого полиэтилена с внешней оболочкой из ПВХ (также доступны 3 жилы N2XSEY) |
| N2XS2Y | одиночная медная жила с изоляцией из сшитого полиэтилена с полиэтиленовой оболочкой (также доступны 3 жилы N2XSE2Y) |
| NA2XSY | одиночная алюминиевая жила с изоляцией из сшитого полиэтилена с внешней оболочкой из ПВХ (также доступны 3 жилы NA2XSEY) |
| NA2XS2Y | одиночная алюминиевая жила с изоляцией из сшитого полиэтилена и внешней полиэтиленовой оболочкой (также доступны трехжильные NA2XSE2Y) |
| N2XSEY | 3 медных жилы с изоляцией из сшитого полиэтилена с внешней оболочкой из ПВХ |
| N2XS(F)2Y | одинарная медная жила с изоляцией из сшитого полиэтилена с водоблокирующим порошком и полиэтиленовой оболочкой (доступны 3 варианта жилы) |
| N2XS(FL)2Y | одинарная медная жила из сшитого полиэтилена с изоляцией из водонепроницаемого порошка и алюминиевой ленты, плотно приклеенной к полиэтиленовой оболочке (доступно 3 варианта жилы) |
| NA2XS(F)2Y | одиночный алюминиевый сердечник с изоляцией из сшитого полиэтилена с водоблокирующим порошком и полиэтиленовой оболочкой (доступно 3 варианта сердечника) |
| NA2XS(FL)2Y | одиночная алюминиевая жила из сшитого полиэтилена с изоляцией из водонепроницаемого порошка и алюминиевой лентой, плотно приклеенной к полиэтиленовой оболочке (доступно 3 варианта жилы) |
Эти неармированные кабели европейского стандарта также доступны с напряжением 20 кВ и 30 кВ.
Дополнительную информацию см. в листах спецификаций в формате PDF.
Техническая консультация по кабелю 10 кВ
Как специалисты по кабелям среднего напряжения, наши эксперты в Кабельной лаборатории всегда готовы помочь вам в вопросах, касающихся спецификаций кабелей 6/10 кВ, условий прокладки кабелей, аксессуаров для кабелей среднего напряжения и технических вопросов по допустимой нагрузке по току. и рейтинговые факторы. Пожалуйста, свяжитесь с ними для получения рекомендаций по конкретному применению и установке.
Mouser Electronics – Скоро вернусь…
- Сайт временно недоступен. Пожалуйста, свяжитесь с вашим местным отделением для получения немедленной помощи…
- 本网站暂时不可用。如需即时帮助，请联系您当地的分支机构。
- 本網站暫時無法使用，請與當地分公司聯絡尋求即時支援。
- Tato stránka je dočasně nedostupná. Pro okamžitou pomoc se prosím obraťte na svou místní pobočku.
- Le site est temporairement indisponible. Свяжитесь с местным агентством Veuillez для оказания немедленной помощи.
- Die Seite ist momentan nicht verfügbar. Bitte wenden Sie sich für sofortige Unterstützung an Ihre Regionale Niederlassung.
- Momentaneamente il site non è disponibile. Contatta la sede locale для немедленного получения помощи.
- El site estátempormente не подлежит оплате. Póngase en contacto con la officina local para recibir ayuda inmediata.
- Este sitio estátempormente fuera de servicio. Póngase en contacto con su concesionario local para recibir asistencia inmediata.
Свяжитесь с местным агентством Veuillez для оказания немедленной помощи.| Область, край | Телефон | Факс | Эл. адрес |
|---|---|---|---|
| Америка | |||
| США (всемирная штаб-квартира) | 1 (800) 346-6873 | 1 (817) 804-3888 | [email protected] |
| Мексика | +52 33 3612 7301 | +52 33 3612 7356 | мексиканские продажи@mouser.com |
| Азия/Тихий океан | |||
| Гонконг, Китай | +852 3756-4700 | +852 3756-4701 | Гонконг@mouser. com |
| Шанхай, Китай | +86 (21) 6360-6111 | +86 (21) 6360-0189 | шанхай@mouser.com |
| Сингапур | +65 6788-9233 | +65 6542-6916 | сингапур@mouser.com |
| Индия | +91 80 41148091/92 | +91 80 41148093 | Индия@mouser. com |
| Тайвань | +886 (02) 2799-2096 | +886 (02) 2799-2095 | Тайвань@mouser.com |
| Таиланд | +66 2694 2310 | +66 2694 2276 | таиланд@mouser.com |
| Европа | |||
| Германия (Европейская штаб-квартира) | +49 (0) 8952 04621 10 | +49 (0) 8952 04621 20 | munich@mouser. com |
| Соединенное Королевство | +44 (0) 1494-467490 | +44 (0) 1494-467499 | [email protected] |
| Чешская Республика | +420 517070880 | +420 517070881 | [email protected] |
| Франция | +33 5 55 85 79 96 | +33 5 55 85 79 97 | France@mouser. com |
| Израиль | +972 9 7783020 | +972 9 7458885 | [email protected] |
| Италия | +39 02 575 065 71 | +39 02 575 164 78 | Италия@mouser.com |
| Испания | +34 936455263 | +34 936455264 | испания@mouser. |
