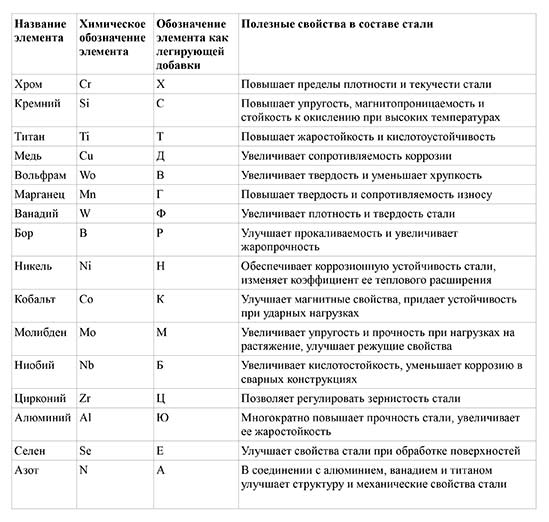

Марки металлов расшифровка таблица: Марки стали. Расшифровка обозначений, применение, ГОСТы на производство
alexxlab | 28.04.2023 | 0 | Разное
Маркировка сталей ЭИ и ЭП с содержанием Ni никеля на металлолом
Мы осуществляем прием лома и отходов многих сталей представленных ниже. Нам можно продать практически весь спектр сплавов ЭИ и ЭП. Цена на каждую марку просчитывается индивидуально и зависит от самой марки и количества сдаваемого материала. В основы цены закладывается % содержания никеля в металле.
Вы без хлопот сможете найти маркировку завода изготовителя и соответствующую ей маркировку стали по химическому составу.
Маркировки сталей в лом
| Маркировка завода-изготовителя | Маркировка по составу |
|---|---|
| ЭИ-10 | 25Х1МФ |
| ЭИ-69 | 45Х14Н14В2М, 4Х14Н14В2М |
| ЭИ95 | 25Х18Н9С2 |
| ЭИ100 | 20Х13Н4Г9, 2Х13Н4Г9 |
| ЭИ211 | 20Х20Н14С2, 12Х20Н14С2 |
| ЭИ240 | 45Х14Н14СВ2М |
| ЭИ268 | |
| ЭИ283 | 20Х25Н20С2, Х25Н20С2 |
| ЭИ288 | СВ-07Х16Н6 |
| ЭИ319 | 20Х23Н13, Х23Н13 |
| ЭИ334 | СВ-ХН80 |
| ЭИ388 | 4Х15Н7Г7Ф2МС, 40Х15Н7Г7Ф2МС |
| ЭИ395 | 12Х16Н25М6АГ |
| ЭИ402 | 08Х18Н12Б, 0Х18Н12Б |
| ЭИ417 | 20Х23Н18, Х23Н18 |
| ЭИ432 | 10Х17Н13М3Т, Х17Н13М3Т |
| ЭИ435 | СВ-ХН78Т |
| ЭИ437А | СВ-ХН77ТЮ |
| ЭИ437Б | СВ-ХН77ЮР |
| ЭИ437БУ | ХН77ТЮР |
| ЭИ442 | ХН70 |
| ЭИ448 | 10Х17Н13М2Т, Х17Н13М2Т |
| ЭИ478 | СВ-08Х21Н10Г6 |
| ЭИ481 | 37Х12Н8Г8МФБ, 4Х12Н8Г8МФБ |
| ЭИ559А | ХН60Ю |
| ЭИ569 | 08НМ, 10НМ |
| ЭИ572 | 31Х19Н9МВБТ, 3Х19Н9МВБТ |
| ЭИ580 | 08Х17Н15М3Т, 0Х17Н16М3Т |
| ЭИ592 | 09Х16Н13М3 |
| ЭИ598 | ХН70МВТЮБ |
| ЭИ602 | СВ-ХН75МБТЮ |
| ЭИ606 | 08Х19Н9Ф2С2 |
| ЭИ607 | ХН80ТБЮ |
| ЭИ607А | ХН80Т1БЮ |
| ЭИ612 | ХН35ВТ |
| ЭИ612К | ХН35КВТ |
| ЭИ617 | ХН70ВМТЮ |
| ЭИ618 | ХН60ВМТЮР |
| ЭИ628 | 06ХН28МТ, 0Х23Н28М2Т |
| ЭИ629 | 03Х23Н28М3Д3Т |
| ЭИ639 | НИМО-28 |
| ЭИ649 | СВ-05Х20Н9ФБС |
| ЭИ652 | СВ-ХН70Ю |
| ЭИ654 | 15Х18Н12С4ТЮ, 2Х18Н12С4ТЮ |
| ЭИ680 | 08Х16Н13М2Б, 1Х16Н13М2Б |
| ЭИ684 | 06Х18Н11, 0Х18Н11 |
| ЭИ694 | 09Х14Н16Б, 1Х14Н16Б |
| ЭИ695Р | 09Х14Н19В2БР, 1Х14Н18В2БР |
| ЭИ696 | 10Х11Н20Т3Р, Х12Н20Т3Р |
| ЭИ696А | 10Х11Н20Т2Р, Х12Н20Т2Р |
| ЭИ698 | ХН73МБТЮ |
| ЭИ702 | 36НХТЮ |
| ЭИ703 | ХН38ВТ |
| ЭИ703Б | ХН38ВБ |
| ЭИ711 | 10Х14Г14Н4Т, Х14Г14Н3Т |
| ЭИ 712М | 12Х2НВФМА |
| ЭИ723 | 25Х2М1Ф |
| ЭИ726 | 09Х14Н19В2БР1, 1Х14Н18В2БР1 |
| ЭИ732 | 08Х20Н14С2, 06Х20Н14С2 |
| ЭИ736 | 13Х14Н3В2ФР, Х14НВФР |
| ЭИ765 | ХН70ВМЮТ |
| ЭИ787 | ХН35ВТЮ |
| ЭИ792 | 58Н-ВИ |
| ЭИ793 | СВ-07Х18Н9ТЮ |
| ЭИ802 | 15Х12ВНМФ, 1Х12ВНМФ |
| ЭИ816 | 0Х7Н13ГТ |
| ЭИ817-Ш | 06Х14Н6Д2МБТ-Ш |
| ЭИ824 | 08Н50 |
| ЭИ826 | ХН70ВМТЮФ |
| ЭИ827 | ХН75ВМЮ |
| ЭИ835 | СВ-12Х25Н16Г7АР |
| ЭИ842 | 04Х18Н10 |
| ЭИ844 | 03Х16Н15М3, 00Х16Н15М3 |
| ЭИ844Б | 03Х16Н15М3Б |
| ЭИ844-ВИ | 015Х16Н15М3-ВИ |
| ЭИ844БУ-ИД | 015Х16Н15М3БУ-ИД |
| ЭИ847 | 09Х16Н15М3Б, Х16Н15М3Б |
| ЭИ847-Ш | 06Х16Н15М3Б-Ш |
| ЭИ867 | ХН62МВКЮ |
| ЭИ868 | ХН60ВТ |
| ЭИ869 | ХН75ТБЮ |
| ЭИ893 | ХН65ВМТЮ |
| ЭИ897 | СВ-12Х11НМФ |
| ЭИ898 | СВ-08Х19Н10Г2Б |
| ЭИ903 | 09Х15Н8Ю, Х15Н9Ю |
| ЭИ904 | 08Х15Н8Ю, Х15Н9Ю |
| ЭИ914 | 08Х18Н10Т |
| ЭИ925 | 08Х17Н5М3, Х17Н5М3 |
| ЭИ928-ВИ | 9Х13Н6ЛК4-ВИ |
| ЭИ929 | ХН55ВМТКЮ |
| ЭИ943 | 06ХН28МДТ, 0Х23Н28М3Д3Т |
| ЭИ946 | 2Х18Н8В2 |
| ЭИ961 | 13Х11Н2В2МФ, 1Х12Н2ВМФ |
| ЭИ962 | 11Х11Н2В2МФ, Х12Н2ВМФ |
| ЭИ962А | 16Х11Н2В2МФ, 2Х12Н2ВМФ |
| ЭИ981А | СВ-09Х16Н25М6АФ |
| ЭИ997 | 18Х20Н13 |
| Н-59 | 04Х19Н9С2 |
| Н-60 | 06Х19Н9Т |
| Н-61 | 05Х19Н9Ф3С2 |
| Н-62 | 07Х18Н9ТЮ |
| Н-63 | 08Х19Н9Ф2С2 |
| Н-64 | 07Х19Н10Б |
| Н-65 | 04Х19Н11М3 |
| Н-66 | 10Х16Н25АМ6 |
| Н-67 | 06Х19Н10М3Т |
| Н- 68 | 30Х15Н5В3Б3Т |
| Н- 70 | 10Х20Н15 |
| Н-71 | 07Х25Н13 |
| Н-72 | 13Х25Н18 |
| Н-73 | 08Х21Н10Г6 |
| Н-74 | |
| Н-75 | 30Х25Н16Г7 |
| Н-80 | 01Х19Н9 |
| Н-81 | 04Х19Н9 |
| Н-87 | 08Х16Н8М2 |
| Н-88 | 08Х18Н8Г2Б |
| Н-89 | 08Х19Н10Г2Б |
| Н-90 | 08Х19Н10М3Б |
| Н-91 | 05Х20Н9ФБС |
| Н-93 | 06Х20Н11М3ТБ |
| Н-94 | 07Х25Н12Г2Т |
| Н-95 | 06Х25Н12ТЮ |
| Н-96 | 08Х25Н12БТЮ |
| Н-97 | 09Х16Н25М6АФ |
| Н-98 | 01Х23Н28М3Д3Г |
| Н-99 | 06Х15Н60М15 |
| ЭК2-ИД | ХН40МТЮБФР |
| ЭК10 | 12Х22Н6М4Д2Т |
| ЭК11 | ХН20ЮС |
| ЭК17-ВИ | 03Х13Н8М2СТ |
| ЭК18 | 02Х22Н11Т |
| ЭК19-ВД | 03Н18К8М5Т-ВД |
| ЭК21-ВД | ХН64КБМЮВФ-ВИ |
| ЭК22-ВИ | 03Х25Н14Г2БТ |
| ЭК23 | 03Х220Н65Г5М4Б3В |
| ЭК32 | 42Х25Н35Г6Б2Р |
| ЭК35 | 42Х25Н35Г6Б2Р |
| ЭК36 | 42Х25Н35С2Г6Б2В3Р |
| ЭК37 | 12Х25Н35С3Г6БР |
| ЭК38 | 20Х27Н6М3АГВ |
| ЭК 43-ВИ | 06Х13Н6М4К8Б-ВИ |
| ЭК51 | 06Х22Н8М2ФТАЮ |
| ЭК56 | 06Х20Н35М6Г8 |
| ЭК58-ВИ | ХН68МВКЮТБ-ВИ |
| ЭК61-ИД | ХН58МБЮД-ИД |
| ЭК64 | ХН65ВБ |
| ЭК65 | 03Х26Н6Т, ВНС48 |
| ЭК66 | 01Х29Н35Г8АМЧД |
| ЭК67 | 07Х20Н10М2ГТ |
| ЭК75 | 01Х24Н35Г7АМ3Д |
| ЭК76 | 01Х12Н10С6Ц |
| ЭК86 | 03Х23Н28Ю4Т |
| ЭК91 | СВ-03Х21Н10АГ5 |
| ЭК102-ВИ | ХН33КВ, ВЖ145 |
| ЭК107-ВИ | ХН63ВФБЮТ-ВИ, ВЖ151 |
| ЭК109-ВИ | ХН70М-ВИ, ВЖ135-ВИ |
| ЭК119 | СВ-13Х14Н9С4Ф3Г |
| ЭК144 | СВ-10Х16Н25Т5АМ6 |
| ЭК148 | СВ-03Х20Н70Г3Б3ТУ |
| ЧС5-ВИ | 03Н18М4Т |
| ЧС32-ВИ | 03Х20Н45М5Б-ВИ |
| ЧС35-ВИ | 015Н18К13М9ТЮ-ВИ |
| ЧС42-ВИ | 03Х20Н45М4Б4-ВИ |
| ЧС43-ВИ | 03Х20Н45М4БРЦ-ВИ |
| ЧС52 | 07Х13Н4АГ20 |
| ЧС84 | СВ-01Х25Н19Г5АМ4 |
| ЧС85 | СВ-01Х26Н14ГТ |
| ЧС89 | 01Х24Н25Г7АМ3Д |
| ЧС115-ВИ | СВ-01Х20Н16М3Т-ВИ |
| ЧС70 | ХН58КВТЮМБЛ |
| ЧС88 | ХН57КВЮТМБРЛ |
| ЭП33 | 10Х11Н23Т3МР |
| ЭП35 | 07Х15Н7ЮМ2 |
| ЭП47 | 12Х18Н10Е, Х18Н10Е |
| ЭП52 | 36НХТЮ8М |
| ЭП53 | 08Х22Н6Т, 0Х22Н5Т |
| ЭП57 | ХН50ВМТКФЮ |
| ЭП65 | 25Х13Н2ВМФ |
| ЭП75 | СВ-07Х25Н12Г2Т |
| ЭП87 | СВ-06Х25Н12ТЮ |
| ЭП88 | СВ-08Х15Н23В7Г7М2 |
| ЭП89 | СВ-06Х20Н11М3ТБ |
| ЭП99-ИД | ХН50МВКТЮР-ИД |
| ЭП105-ВД | ХН35МТЮ-ВД |
| ЭП109 | ХН56ВМКЮ |
| ЭП126 | ХН28ВМАБ, Х21Н28В5М3БАР |
| ЭП131 | Х18К60В14Н11 |
| ЭП156 | СВ-08Х20Н9С2БТЮ |
| ЭП164 | 08Х15Н24В4ТР, Х15Н24В4Т |
| ЭП166А-ВД | 015Х18Н15Р09-ВД |
| ЭП166Б-ВД | 015Х18Н15Р13-ВД |
| ЭП167А-ВД | 015Х18Н15Р17-ВД |
| ЭП167Б-ВД | 015Х18Н15Р22-ВД |
| ЭП168Б-ВД | 015Х18Н15Р26-ВД |
| ЭП172-Ш | 015Х18Н15Р30-ВД |
| ЭП172У-ИД | 08Х16Н15М3БРУ-ИД |
| ЭП172-Ш | 09Х16Н15М3БР-Ш |
| ЭП198 | СВ-30Х15Н35В3Б3Т |
| ЭП199 | ХН56ВМТЮ |
| ЭП202 | ХН67МВТЮ |
| ЭП208 | 26Х17Н2 |
| ЭП218 | 45НХТ |
| ЭП220 | ХН51ВМТЮКФР |
| ЭП222 | 07Х21Г7АН5, Х27Г7АН5 |
| ЭП225 | Х15Н5Д2Т |
| ЭП233 | 74НМД |
| ЭП238-ВД | ХН58ВМКЮР-ВД |
| ЭП260 | СВ-ХН23МТЮР |
| ЭП263 | 10Х32Н8 |
| ЭП287 | 07Х18Н10Р |
| ЭП288 | 07Х16Н6, Х16Н6 |
| ЭП291 | 18Х11МНФБ, 2Х11МФБН |
| ЭП297 | 36Н11Х |
| ЭП302 | 10Х15Н9С3Б1 |
| ЭП303 | 55Х20Г9АН4, 5Х20Н4АГ9 |
| ЭП305 | СВ-08Х14Н8С3Б |
| ЭП307 | СВ-08Х18Н8Г2Б |
| ЭП309 | Х20Н6МД2Т, ВНС4 |
| ЭП309У-Ш | 10Х15Н9С3Б1-Ш |
| ЭП310-Ш | 13Х25Н4АМ3-Ш |
| ЭП311 | 25Х12Н2В2М2Ф |
| ЭП318 | 42Н |
| ЭП319 | СВ-06Х20Н4Г10 |
| ЭП320 | СВ-06Х18Н5Г12АБ |
| ЭП321 | СВ-06Х18Н5Г11БАФ |
| ЭП337 | ХН40Б |
| ЭП350 | ХН46Б |
| ЭП354-ВИ | 4Х13Н6ЛВФ-ВИ |
| ЭП367 | ХН60М, СВ-06Х15Н60М15 |
| ЭП377 | СВ-08Х16Н8М2 |
| ЭП378 | 40Х18Н2М |
| ЭП379 | Р18Ф2К8М |
| ЭП389 | СВ-08Х25Н13БТЮ |
| ЭП414 | Х18Н9СМР |
| ЭП437 | ХН30ВМТ, ВЖ102 |
| ЭП437А | СВ-ХН77ТЮ |
| ЭП437Б | СВ-ХН77ТЮР |
| ЭП452-Ш | 10Х12Н20Т2-Ш |
| ЭП454 | ХН55МВЮ, ХН55М6ВЮ |
| ЭП466 | 25Х20Н9В2М |
| ЭП479-Ш | 15Х16Н2АМ-Ш |
| ЭП485-ВИ | 10Х15Н28В2М4Б-ВИ |
| ЭП487-ВД | ХН60МВТЮ-ВД |
| ЭП492 | 10Х18Н5Г9АС4, ВЖ3 |
| ЭП496 | Н70МФ, Н70М27Ф |
| ЭП500 | СВ-06Х21Н7БТ |
| ЭП502-ВД | 10Х18Н10Т |
| ЭП506 | 12Х2НВФА |
| ЭП509 | СВ-Х14Н8М2 |
| ЭП516 | 03ХН28МДТ, СВ-01Х23Н28М3Д3Т |
| ЭП521 | СВ-10Х16Н25М6Г6 |
| ЭП529-ВД | 10Х32Н4Д-ВД |
| ЭП530-ВИ | 47ХНМ-ВИ |
| ЭП532 | СВ-08Х25Н20С3Р1 |
| ЭП533-ИД | СВ-08Х20Н57М8В8Т3Р |
| ЭП535-ВД | 04Х32Н8-ВД |
| ЭП543У-ИД | ХН40МАТЮ-ИД |
| ЭП539-ВД | ХН60МЮВТ-ВД |
| ЭП548 | Х15Н60Ю3А |
| ЭП550 | СВ-01Х18Н10 |
| ЭП551 | СВ-01Х17Н14М2 |
| ЭП552 | 000Х18Н10Б |
| ЭП553 | СВ-02Х17Н14С4 |
| ЭП567 | ХН65МВ, 0Х15Н65М16В |
| ЭП568 | СВ-04Х19Н5АГ12М |
| ЭП578 | 68НХВКТЮ, ХН68ВКТЮ |
| ЭП582 | СВ-06Х15Н35Г7М6Б |
| ЭП589 | СВ-06Х19Н11Ф2С2 |
| ЭП590 | ХН57МТВЮ |
| ЭП597 | Р12Ф3 |
| ЭП600 | Р13Ф4К5 |
| ЭП602-ВИ | Х28-ВИ |
| ЭП606 | СВ-08Х15Н60М10 |
| ЭП609-Ш | Х12НМБФ-Ш |
| ЭП610 | 2Х18Н10В2 |
| ЭП619 | 46НХТ |
| ЭП622 | СВ-08Х25Н25М3 |
| ЭП626 | 0Х17Н16 |
| ЭП627 | 03Х20Н15М3ТБ |
| ЭП630 | 46ХНМ |
| ЭП631-ВД | 03Н19К6М5ТЮР-ВД |
| ЭП637-ВД | 03Н18К9М5ТР-ВД, ВКС210-В |
| ЭП642 | СВ-02Х15Н65М13В3ТЮ |
| ЭП647 | СВ-10Х19Н11М4Ф |
| ЭП648-ВИ | ХН50ВМТЮБ-ВИ |
| ЭП655-ВИ | ВНС12-ВИ |
| ЭП657 | Р12Ф2К8М3 |
| ЭП658 | Р6Ф2К8М5 |
| ЭП659А | 03Х12Н9М2С |
| ЭП666 | ХН55МБЮ |
| ЭП670 | ХН32Т, Х20Н32Т |
| ЭП673 | СВ-Х25Н40М7 |
| ЭП674 | 08Х15Н25Т2МФР |
| ЭП678-ВД | 03Х11Н10М2Т-ВД |
| ЭП679-ВД | 03Х11Н10М2Т1-ВД |
| ЭП682-Ш | Р12Ф3К10М3-Ш |
| ЭП688 | Р9М4К8 |
| ЭП690 | СВ-01Х19Н18Г10АМ4 |
| ЭП693-ВД | ХН68ВМТЮК-ВД |
| ЭП695-ВД | 05Х12Н5К14М5ТВ-ВД |
| ЭП699-ВД | СВ-08Х21Н6С2АТ |
| ЭП700-ВД | 10Х15Н27Т3МР |
| ЭП703 | СВ-08Х21Н6С2АТ |
| ЭП704 | СВ-10Х22Н7САТ |
| ЭП705 | СВ-08Н60Г8М7Т |
| ЭП708-ВД | ХН62ВМЮТ-ВД |
| ЭП709-ВД | ХН62БМВЮ-ВД |
| ЭП711 | Н95С3Ю |
| ЭП713 | 36НХ |
| ЭП718-ВД | ХН45МВТЮБР-ВД |
| ЭП720 | ХК30НВМТ |
| ЭП722 | Р9М4К6С |
| ЭП735 | ХН40МГ3Б |
| ЭП742-ИД | ХН62БМКТЮ-ИД |
| ЭП747 | ХН45Ю |
| ЭП750-Ш | 07Х25Н16АГ6Ф-Ш |
| ЭП753-ИД | 01Х18Н40М5ГБ-ИД |
| ЭП753Р-ИД | 01Х18Н40М5ГБР-ИД |
| ЭП754 | 015Х120Н25Г2Б |
| ЭП758 | ХН60МБ |
| ЭП760 | ХН65МВУ |
| ЭП761 | 8Х4В2С2МФ |
| ЭП762 | СВ-04Х20Н10Г2Б |
| ЭП766-ВИ | 95Х13М3К3Б2Ф-ВИ |
| ЭП767-ВД | 04Х14К13Н4М3ТВ-ВД |
| ЭП768-Ш | 16Х20К6Н2МВФ-Ш, ВНС22-Ш |
| ЭП772-Ш | Р12Ф5М-Ш |
| ЭП774-ВИ | ХН45МБ-ВИ |
| ЭП778 | СВ-10Х15Н23М4В4АФ2 |
| ЭП780 | 09Х19Н17М4В4АФ2 |
| ЭП781-Ш | 07Х25Н16АГ6Ц-Ш |
| ЭП787 | СВ-08Х4Н70М12Г6Т |
| ЭП794 | 02Х8Н22С6 |
| ЭП795 | 03ХН58В |
| ЭП796-ВИ | 03ХН35МЮ-ВИ |
| ЭП797 | ХН85МЮ-ВИ |
| ЭП798-ВИ | ВУКС2-ВИ |
| ЭП799 | НП-03Х22Н11Г2Б |
| ЭП803 | 36НГМТ |
| ЭП810 | 03Х12Н10МТР |
| ЭП811 | 16Х16Н3МАД, ВНС21 |
| ЭП814А | Н70МФВ |
| ЭП828-ВД | ХН70МВЮ |
| ЭП829 | СВ-05Х30Н40М6ТБ |
| ЭП830 | СВ-12ХН7К2МФ |
| ЭП832 | 04Х11Н9М2Д2ТЮ |
| ЭП835-ВД | СВ-28Х3СНМВФА-ВД |
| ЭП836-ВД | 03Н17К10В10МТ-ВД |
| ЭП838 | 07Х12Г14Н4ЮМ |
| ЭП841 | 10Х18Н18Ю4Д |
| ЭП845-ИЛ | 01Н17К12М5Т-ИЛ |
| ЭП853 | 03Х11Н10М2Т2 |
| ЭП854 | СВ-08Х21Н11ФТ |
| ЭП855 | СВ-03Х15Н35Г7М6Б |
| ЭП858-ВД | 10Х15Н23М4ВЧАФ |
| ЭП864-ВИ | 03Х21Н32М3Б-ВИ |
| ЭП866-Ш | 15Х16К5Н2МВФАБ-Ш |
| ЭП868 | СВ-10Х19Н23Г2М5ФАТ |
| ЭП877 | 58НХВКТБЮ |
| ЭП878 | 12Х18Н13АМ3 |
| ЭП881 | ХН55КМВЮТ-ИД |
| ЭП886-ИД | ХН65ВМБ-ИД |
| ЭП902 | ХН65ВБМЮ |
| ЭП903 | 20Х2Г3НВМА |
| ЭП904-ВИ | 02Х18Ю3Б-ВИ |
| ЭП908 | СВ-01Х12Н4М |
| ЭП909 | СВ-01Х12Н4Б |
| ЭП914-ВИ | ХН43БМТЮ |
| ЭП915 | ХН43БМТЮ |
| ЭП922-ИД | Н90Ю-ИД |
| ЭП925-ВИ | 03Х12Н9М2СБ-ВИ |
| ЭП927 | 03Х12К10М6Н4Т |
| ЭП931-ВД | 03Х13Н5К10М3ФБ-ВД |
| ЭП934 | СВ-10ГНМДТА |
| ЭП935 | СВ-03ГНКА |
| ЭП936 | СВ-03ГНДКА |
| ЭП937-ВИ | ХН40МДБ-ВИ |
| ЭП941-ВИ | ХН43МГБ-ВИ |
| ЭП950-ИЛ | ХН71МВЮ |
| ЭП953-ВИ | 03Х20Н45Г6М6Б-ВИ |
| ЭП954 | 03Х16Н9М2 |
| ЭП955 | 03Х24Н13Г2Б |
| ЭП959-ВИ | СВ-01Х12Н2МТ-ВИ |
| ЭП960 | Х5Н40Г7М8Т |
| ЭП963 | ХН50МД |
| ЭП969-ВИ | ХН50ВМТЮБК-ВИ |
| ЭП974 | 32Н6ХЮ |
| ЭП977 | 44НХМТ |
| ЭП978 | СВ-03ХН25МДГБ |
| ЭП979 | СВ-03ХН25МДГ |
| ЭП981-ШП | 50Х18АМ-ШП |
| ЭП982-ВИ | Н65М-ВИ |
| ЭП987 | 0Х18Н11С5М2ТЮ |
| ЭП988 | 10Х28Н11С4АД |
| ЭХН80 | Х20Н80 |
| ЭХН60 | Х15Н60 |
Сталь 55 – расшифровка марки стали, ГОСТ, характеристика материала
- Нелегированные стали
- Легированные стали
- Нержавеющие стали
- Ст0
- Ст2кп
- Ст2пс
- Ст2сп
- Ст3кп
- Ст3пс
- Ст3сп
- Ст3Гпс
- Ст4кп
- Ст4пс
- Ст5пс
- Ст5сп
- Ст6пс
- Ст6сп
- 08кп
- 08
- 10кп
- 10
- 10Г2
- 15кп
- 15
- 15Г
- 20кп
- 20
- 20Г
- 25
- 30
- 30Г
- 35
- 35Г2
- 40
- 40Г
- 45
- 45Г2
- 50
- 50Г
- 50Г2
- 55
- 60
- У7
- У8
- У9
- У10
- У12
Марка стали – 55
Стандарт – ГОСТ 1050
Заменитель – 50, 50Г, 60,
Сталь 55 содержит в среднем 0,55% углерода.
Степень раскисления стали – спокойная (обозначают без индекса).
Из нелегированной специальной стали 55 изготовляют зубчатые колеса, прокатные валки, тяжелонагруженные валы, оси, венцы, шпиндели, малонагруженные пружины и рессоры, пальцы звеньев гусениц, муфты сцепления коробок передач, корпуса форсунок, цельнокованые колеса для вагонов, бандажи подвижного состава железных дорог широкой колеи, а также штоки, венцы, цапфы, эксцентрики и другие детали, к которым предъявляются требования повышенной прочности и износостойкости.
Сталь склонна к трещинам при закалке в воде.
| Массовая доля основных химических элементов, % | |||
|---|---|---|---|
| C – углерода | Si – кремния | Mn – марганца | |
| 0,52-0,60 | 0,17-0,37 | 0,50-0,80 | |
| Температура критических точек, °С | |||
|---|---|---|---|
| Ac1 | Ac3 | Ar1 | Ar3 |
| 725 | 755 | 690 | 750 |
| Технологические свойства | |
|---|---|
| Ковка | Температура ковки, °С: начала 1240, конца 800. Заготовки сечением до 400 мм охлаждаются на воздухе. |
| Свариваемость | Не применяется для сварных конструкций. Способы сварки: контактная сварка с последующей термообработкой. |
| Обрабатываемость резанием | В нормализованном состоянии при HB 212-225: Kv твердый сплав = 1 Kv быстрорежущая сталь = 0,65 |
| Флокеночувствительность | Малочувствительна |
| Склонность к отпускной хрупкости | Не склонна |
| Физические свойства | Температура испытаний, °С | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | |
| Модуль нормальной упругости E, ГПа | 210 | – | – | – | – | – | – | – | – | – |
| Модуль упругости при сдвиге кручением G, ГПа | – | – | – | – | – | – | – | – | – | – |
| Плотность ρn, кг/м3 | 7820 | – | – | – | – | – | – | – | – | – |
| Коэффициент теплопроводности λ, Вт/(м*К) | – | 68 | 55 | – | 36 | 32 | – | – | – | – |
| Удельное электросопротивление ρ, нОм*м | – | – | – | – | – | – | – | – | – | – |
| 20-100 | 20-200 | 20-300 | 20-400 | 20-500 | 20-600 | 20-700 | 20-800 | 20-900 | 20-1000 | |
| Коэффициент линейного расширения α*106, K-1 | 11,0 | 11,9 | 12,7 | 13,4 | 14,0 | 14,5 | 14,8 | 12,5 | 13,5 | 14,4 |
| Удельная теплоемкость c, Дж/(кг*К) | 479 | 487 | – | 525 | 571 | – | – | – | – | – |
| Что такое датчики листового металла?
Толщина листового металла является важным фактором при изготовлении.
Металлообрабатывающие цеха часто работают с необработанным листовым металлом толщиной от 0,02 до 0,250 дюйма. Что это значит для вас, клиента?
Толщина листа влияет на инструменты и время, необходимые для обработки металла и изготовления вашего дизайна. Поскольку толщина листового металла может изменить то, как мы работаем с материалом, это влияет на стоимость вашего проекта.
Датчики листового металла определяют толщину. Узнайте больше о манометрах. Используйте этот ресурс, чтобы изучить датчики листового металла для стали и алюминия.
Перейти к:
- Что такое калибры листового металла? Таблица толщины из углеродистой стали Таблица толщины из нержавеющей стали Таблица калибров из оцинкованной стали Таблица размеров алюминиевого листа
Измерители листового металла являются формой измерения.
Их не следует путать с марками листового металла. Марки относятся к составу металла. Датчики относятся к толщине листа.
Хотя мы можем измерять листовой металл в дюймах, миллиметрах и милах, мы также можем определить толщину металла по отношению к его весу на квадратный фут. Металлические датчики являются идентификаторами соотношения между толщиной и весом.
В других контекстах большие числа означают, что чего-то больше. По мере увеличения числа объект становится больше, длиннее или тяжелее. Представьте, что вы измеряете офисные столы. Вы знаете, что 6-футовый стол длиннее, чем 3-футовый. Большее измерение указывает на больший объект.
С датчиками происходит обратное. Число калибров увеличивается по мере утончения листового металла. Более высокие размеры листового металла указывают на то, что вы работаете с более тонким листом. Меньшие номера калибра обозначают более толстые листы металла. По мере увеличения калибров металлические листы становятся тоньше.
Не все типы металлов используют одну и ту же систему размеров.
Для алюминия и других цветных металлов используется система Брауна и Шарпа (также известная как американский калибр проволоки). Углеродистая сталь, оцинкованная сталь и нержавеющая сталь используют стандартную шкалу производителя.
Ниже приведены таблицы размеров листового металла для обычных металлов. Вы найдете толщину и соответствующую толщину в дюймах и миллиметрах.
| Углеродистая сталь Листы
| ||
| Манометр | Дюймы | ММ |
| 3 | 0,2391 | 6,07 |
| 4 | 0,2242 | 5,69 |
| 5 | 0,2092 | 5,31 |
| 6 | 0,1943 | (4,94) |
| 7 | 0,1793 | 4,55 |
| 8 | 0,1644 | 4,18 |
| 9 | 0,1495 | 3,80 |
| 10 | 0,1345 | 3,42 |
| 11 | 0,1196 | 3,04 |
| 12 | 0,1046 | 2,66 |
| 13 | 0,0897 | 2,28 |
| 14 | 0,0747 | 1,90 |
| 15 | 0,0673 | 1,71 |
| 16 | 0,0598 | 1,52 |
| 17 | 0,0538 | 1,37 |
| 18 | 0,0478 | 1,21 |
| 19 | 0,0418 | 1,06 |
| 20 | 0,0359 | 0,91 |
| 21 | 0,0329 | 0,84 |
| 22 | 0,0299 | 0,76 |
| 23 | 0,0269 | 0,68 |
| 24 | 0,0239 | 0,61 |
| 25 | 0,0209 | 0,53 |
| 26 | 0,0179 | 0,45 |
| 27 | 0,0164 | 0,42 |
| 28 | 0,0149 | 0,38 |
| 29 | 0,0135 | 0,34 |
| 30 | 0,0120 | 0,30 |
Эти таблицы размеров стали не являются исчерпывающими.
Например, стальной лист 38 калибра имеет толщину 0,0060 дюйма.
| Листы из нержавеющей стали
| ||
| Манометр | Дюймы | ММ |
| 7 | 0,1875 | 4,76 |
| 8 | 0,1719 | 4,37 |
| 9 | 0,1563 | 3,97 |
| 10 | 0,1406 | 3,57 |
| 11 | 0,1250 | 3,18 |
| 12 | 0,1094 | 2,78 |
| 13 | 0,094 | 2,4 |
| 14 | 0,0781 | 1,98 |
| 15 | 0,07 | 1,8 |
| 16 | 0,0625 | 1,59 |
| 17 | 0,056 | 1,4 |
| 18 | 0,0500 | 1,27 |
| 19 | 0,044 | 1,1 |
| 20 | 0,0375 | 0,95 |
| 21 | 0,034 | 0,86 |
| 22 | 0,0312 | 0,79 |
| 23 | 0,028 | 0,64 |
| 24 | 0,025 | 0,64 |
| 25 | 0,022 | 0,56 |
| 26 | 0,019 | 0,48 |
| 27 | 0,017 | 0,43 |
| 28 | 0,016 | 0,41 |
| 29 | 0,014 | 0,36 |
| 30 | 0,013 | 0,33 |
| Листы из оцинкованной стали
| ||
| Манометр | Дюймы | ММ |
| 8 | 0,1681 | 4,27 |
| 9 | 0,1532 | 3,89 |
| 10 | 0,1382 | 3,51 |
| 11 | 0,1233 | 3,13 |
| 12 | 0,1084 | 2,75 |
| 13 | 0,0934 | 2,37 |
| 14 | 0,0785 | 1,99 |
| 15 | 0,0710 | 1,8 |
| 16 | 0,0635 | 1,61 |
| 17 | 0,0575 | 1,46 |
| 18 | 0,0516 | 1,31 |
| 19 | 0,0456 | 1,16 |
| 20 | 0,0396 | 1,01 |
| 21 | 0,0366 | 0,93 |
| 22 | 0,0336 | 0,85 |
| 23 | 0,0306 | 0,78 |
| 24 | 0,0276 | 0,70 |
| 25 | 0,0247 | 0,63 |
| 26 | 0,0217 | 0,55 |
| 27 | 0,0202 | 0,51 |
| 28 | 0,0187 | 0,47 |
| 29 | 0,0172 | 0,44 |
| 30 | 0,0157 | 0,40 |
Алюминий, медь и другие цветные металлы используют систему Брауна и Шарпа.
Ниже приведены толщины, связанные с датчиками из алюминиевого листового металла.
| Алюминиевые листы
| ||
| Манометр | Дюймы | ММ |
| 6 | 0,162 | 4.1 |
| 7 | 0,1443 | 3,67 |
| 8 | 0,1285 | 3,26 |
| 9 | 0,1144 | 2,91 |
| 10 | 0,1019 | 2,59 |
| 11 | 0,0907 | 2,3 |
| 12 | 0,0808 | 2,05 |
| 13 | 0,072 | 1,8 |
| 14 | 0,0641 | 1,63 |
| 15 | 0,057 | 1,4 |
| 16 | 0,0508 | 1,29 |
| 17 | 0,045 | 1,1 |
| 18 | 0,0403 | 1,02 |
| 19 | 0,036 | 0,91 |
| 20 | 0,0320 | 0,81 |
| 21 | 0,028 | 0,71 |
| 22 | 0,025 | 0,64 |
| 23 | 0,023 | 0,58 |
| 24 | 0,02 | 0,51 |
| 25 | 0,018 | 0,46 |
| 26 | 0,017 | 0,43 |
| 27 | 0,014 | 0,36 |
| 28 | 0,0126 | 0,32 |
| 29 | 0,0113 | 0,29 |
| 30 | 0,0100 | 0,25 |
Датчики листового металла получают путем волочения проволоки.
До промышленной революции проволока продавалась на вес. Продажа только на вес была проблематичной. Проволока могла быть разной толщины при одном и том же весе, что означало, что клиенты получали неоднородную проволоку.
В то время не существовало метода измерения диаметра проволоки, поэтому было сложно сообщить, какой диаметр проволоки необходим. Производители проволоки искали решение, устанавливая цены на проволоку в зависимости от количества протяжек, необходимых для ее изготовления. Количество розыгрышей стало показателем.
В качестве формы измерения датчики были разработаны путем протягивания проволоки через все более и более тонкие матрицы и присвоения каждой из них номера. Когда сталелитейщики начали прокатывать листы стали, они последовали их примеру.
Металлурги обнаружили, что трудно измерять листы по их толщине. Вместо этого они хотели измерять листы по весу на квадратный фут. Производители стали начали использовать калибровочную систему для указания толщины листового металла.
Калибр листового металла может повлиять на методы, используемые для его резки, формовки и сварки.
Манометры помогают инженерам определить наиболее эффективную конструкцию и пути ее производства. Изготовители, сварщики и операторы станков также извлекают пользу из этих знаний, поскольку калибры листового металла помогают определить наилучшие методы для использования.
Например, высокая температура может повредить тонколистовые металлы. При сварке более тонких материалов существует риск прожога и деформации поверхности, поэтому сварщики должны стараться свести к минимуму тепловое воздействие на металл. При работе с более тонкими материалами сварщики могут часто начинать и останавливаться, чтобы дать остыть зоне сварки или распределить более мелкие сварные швы по стыку.
Тонкие листы трудно сваривать, тогда как более толстые материалы сложнее согнуть. Поддерживая минимальный внутренний радиус изгиба, вы можете свести к минимуму растрескивание и затвердевание на изгибе при работе с толстыми листами или плитами.
Минимальный радиус увеличивается по мере увеличения толщины листа.
Это два примера того, как датчики из листового металла играют роль в производственном процессе. У вас есть вопросы о листовом металле? Вам нужна опытная производственная компания для разработки нестандартных металлических компонентов?
Компания Metaltech уже более 20 лет помогает компаниям производить детали на заказ. Мы предлагаем полный спектр возможностей производства металла. Мы ответим на ваши вопросы и проведем вас через процесс производства. Доверьте нашей команде сделать это правильно — каждый раз.
Нажмите, чтобы запросить предложение сегодня! Давайте работать вместе.
Глоссарий сокращений классификации монет
- Главная страница
- блог
- Расшифровка категорий монет: Оценка монет .
..
..от Gainesville Coins
Опубликовано: 09 июля 2009 г.
Обновлено: 03 февраля, 2022
СОДЕРЖА специализация, использует специальный язык для описания монет и других кованых изделий из металла. Особенно важен для коллекционеров словарь для объяснения состояния монеты. Поскольку качество монеты играет огромную роль в определении ее стоимости, нумизматы должны полностью понимать словарный запас и аббревиатуры, которые нумизматы или нумизматы используют для обозначения качества монет.
Когда нумизматы говорят о качестве или состоянии монеты, они имеют в виду ее класс. Оценка определяется износом монеты, а также резкостью ее деталей и надписей.
Шкала Шелдона для оценки монет
Коллекционерам нужен был стандартный способ обмена информацией об оценках монет, поэтому доктор Уильям Шелдон разработал числовую шкалу, которая «ранжирует» состояние монет. Шкала Шелдона колеблется от 1 до 70. Монеты в плохом состоянии, на которых нет ничего, кроме даты и основной надписи, получают 1 по этой шкале.
Между тем, монеты в безупречном состоянии, прямо с монетного двора, получают 70,
Аббревиатура из одной или двух букв часто сочетается с числовым классом. Эти аббревиатуры соответствуют числам по шкале Шелдона и дают коллекционерам конкретное представление о состоянии монеты.
Состояние монетного двора (MS) Монеты имеют рейтинг от 60 до 70 по шкале Шелдона. Монеты монетного двора очень детализированы и не имеют следов износа. Иногда на этих монетах видны царапины, возникшие на монетном дворе или при передаче с монетного двора. Поскольку этого не произошло до того, как монеты были выпущены для широкой публики, они по-прежнему считаются монетным двором штата. На монетах MS60 и MS61 может быть несколько царапин, и иногда они могут быть менее привлекательными для глаз, чем монета «О не бывших в обращении» с оценкой AU58.
О не бывших в обращении монетах иногда также называют Почти не бывшие в обращении .
Эта категория варьируется от AU50 до AU58. Монеты класса AU имеют полную детализацию, но могут иметь незначительные следы трения на поверхности. Они также могут иметь очень легкий износ в высоких точках монеты.Монеты в состоянии Extra Fine (EF) (шкала Шелдона 40-49) по-прежнему демонстрируют полную детализацию, но могут быть сглажены в высоких точках из-за износа. Напротив, 9Монеты 0010 Very Fine (VF) (20-30 по шкале) могут не иметь некоторых деталей, но все же иметь четкие буквы.
Fine (F) монеты получают от 12 до 15 баллов по шкале Шелдона, потому что они по-прежнему имеют детали в углублениях и четкие надписи.
Монета с оценкой «Очень хорошо» (VG) соответствует шкале Шелдона от 7 до 10. Монеты этой категории относительно изношены, хотя детали все еще несколько различимы. Надписи на очень хороших монетах все еще относительно четкие.
Монеты в состоянии Хорошее (G) имеют значительный износ и могут не иметь различимых деталей.
Ободки этих монет часто деградированы или полностью отсутствуют, а некоторые надписи могут быть стерты, поэтому эти монеты обычно оцениваются от 4 до 8 по шкале Шелдона. Если надпись читается, несмотря на сильный износ, монете может быть присвоена оценка «О хорошем» (AG) . Монеты в этом диапазоне обычно получают 3 балла по шкале Шелдона.Если на монете ничего не видно, кроме даты и типа, монета имеет 9-й0010 Плохое (P) состояние. Монеты в этом диапазоне, как правило, очень старые и приносят только 1 балл по шкале Шелдона.
Эта категория варьируется от AU50 до AU58. Монеты класса AU имеют полную детализацию, но могут иметь незначительные следы трения на поверхности. Они также могут иметь очень легкий износ в высоких точках монеты.
Ободки этих монет часто деградированы или полностью отсутствуют, а некоторые надписи могут быть стерты, поэтому эти монеты обычно оцениваются от 4 до 8 по шкале Шелдона. Если надпись читается, несмотря на сильный износ, монете может быть присвоена оценка «О хорошем» (AG) . Монеты в этом диапазоне обычно получают 3 балла по шкале Шелдона. Принятая Американской нумизматической ассоциацией (ANA) система классификации монет Шелдона используется во всем мире. Основные службы оценки монет, такие как Профессиональная служба оценки монет (PCGS), Нумизматическая корпорация гарантий (NGC) и Независимая оценка монет (ICG), приняли эту шкалу в качестве отраслевого стандарта. Знакомство с этими терминами и аббревиатурами классификации монет — первый шаг к тому, чтобы коллекционирование серебряных и золотых монет стало продуктивным и приятным занятием.
